Как выбрать блок питания для светодиодной ленты на 12 вольт?

Содержание:

Советы по подключению

Когда длина и мощность подсчитаны, дело остается за установкой

Обращайте внимание на маркировки на самой ленте. Помимо обозначения линии отреза, значки укажут полярность «+» или «–» с каждой стороны от разреза

На многоцветных лентах полярность указывается для каждого цвета, а общий плюс обозначают «V+». Крепление светодиодных лент осуществляется на тонких алюминиевых профилях. Материал помогает отводить лишнее тепло, образующееся при работе подсветки. Это нужно, чтобы предотвратить перегорание и деградацию диодов.

Особенно актуально для влагозащищенных лент с высоким IP. Такие изделия заливают силиконом, чтобы предотвратить воздействие среды. Перед подключением силикон тщательно и аккуратно зачищают с контактов. Профили бывают прямые или угловые, с матовыми или прозрачными пластиковыми рассеивателями. А также рассеиватель предохраняет ленты от повреждений. Если расстояние между светодиодами велико, матовый рассеиватель помогает сделать линию плавной, минимизировать эффект отдельных световых точек.

Чтобы подключить подсветку, кроме самой ленты, профиля и блока управления нам понадобятся провода для соединения отрезков. Для 12-вольтовой ленты используют трехжильные монтажные провода сечением 1,5 миллиметра, а для 24 В достаточно будет 0,75 мм. Для начала нужно подвести питание 220 В к месту монтажа. Если вы не планируете оснащать ленту вилкой, то выключатель освещения монтируют непосредственно на 220 В, а не перед лентой. Так трансформатор не будет работать постоянно даже при выключенной подсветке.

Далее устанавливают блок питания необходимой мощности или несколько источников питания в зависимости от выбранной схемы сборки. Заранее подумайте о месте крепления блока. Некоторые модели имеют немалые вес и размер. Может понадобиться дополнительная полочка или ниша для устройства. Для адаптеров с открытыми корпусами не допускается установка в места, препятствующие попаданию воздуха для охлаждения.

Далее питание подводят к самой ленте. Можно припаять проводки или использовать специальные клипсы-коннекторы. Контакты очень хрупкие, не допускайте перегревания при пайке, длительность воздействия паяльника не должна быть более 10 секунд. Этого будет достаточно для деликатного и тонкого соединения. В зависимости от мощности ленты используют одностороннее или двухстороннее подключение. На больших расстояниях максимально возможные по длине отрезки ленты параллельно подключают к блоку питания монтажными проводами. Если вы используете RGB-ленту, учитывайте, что строение светодиодов делает такие ленты тусклее, чем одноцветные. В одном большом диоде соседствуют кристаллы красного, зеленого и синего цветов.

Поэтому в разных режимах одновременно загораются не все, а лишь необходимые кристаллы. Чтобы управлять цветами и режимами свечения, потребуется отдельный контроллер или БП со встроенным контроллером. А также может пригодиться RGB-усилитель. Это небольшие устройства, которые монтируют с равными промежутками между отрезками ленты и напрямую подключают к блоку питания. Усилители снижают нагрузку контроллера и равномерно распределяют напряжение по всей длине цветной ленты. При монтаже цветной ленты подключают сначала блок питания, далее контроллер и уже к нему — ленту. Принцип установки нескольких отрезков сохраняется, используют параллельное подключение к одному или нескольким ИП.

Особенности ленты на 220 В

Самый тривиальный вариант – применение ленты, рассчитанной на полное напряжение сети. Однако напрямую подсоединять светильник к бытовой сети крайне нежелательно. Хотя светоизлучающие элементы обладают односторонней проводимостью и светятся во время положительной полуволны синусоиды, во время отрицательной к ним прикладывается напряжение обратной полярности. Светодиоды не рассчитаны на работу в качестве высоковольтных выпрямителей, поэтому обратное напряжение для них будет слишком велико, а время жизни элементов — мало. Включать LED-ленту в работу следует через выпрямитель – лучше через собранный по мостовой (двухполупериодной схеме).

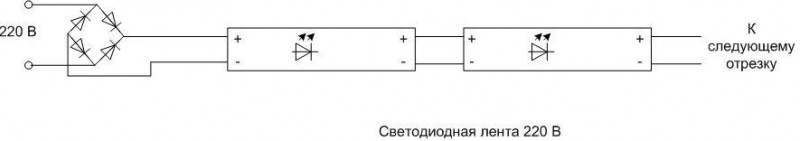

Подключение LED-ленты через диодный мост. Фазировка при таком включении не важна, фаза и ноль могут быть подключены к любой входной клемме выпрямителя.

Обратной стороной использования высокого напряжения при равной мощности является пониженный ток, поэтому отрезки полотна можно соединять последовательно суммарной длиной до 100 м (низковольтные светильники – до 5 м). Также плюсом служит возможность для соединения применить проводники пониженного сечения, но не в ущерб механической прочности.

Для регулирования яркости можно применить диммер – он включается до выпрямителя. Светорегулятор может быть как ручным с поворотной клавишей, так и с дистанционным управлением.

Способы подключения нескольких лент

Но бывают случаи, когда к блоку питания требуется подсоединить несколько лент. Тогда существует лишь 2 подхода, которые позволяют воплотить в жизнь данную идею:

  • при помощи подключения параллельного типа;

  • с использованием не одного, а нескольких источников питания.

Теперь рассмотрим более подробно каждый из указанных способов, и разберем их особенности.

Параллельное

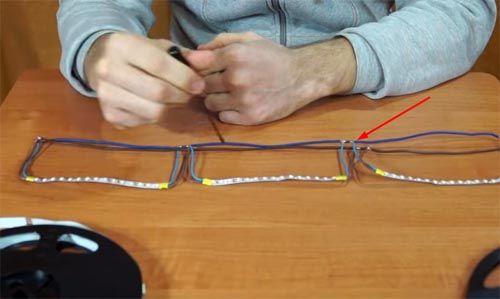

Если требуется произвести параллельное подключение к блоку питания нескольких лент, то лучше будет проложить одну либо несколько магистральных пар проводов, к которым потом потребуется подключить проводники небольшой длины от лент.

Лучше здесь будет воспользоваться скрутками с последующей пайкой, если говорить о надежности. Но чаще всего здесь применяют соединение с применением клеммных колодок либо разъемов. Это существенно упростит ремонт, если он потребуется.

Кроме того, при такой коммутации сначала следует убедиться, что блок питания сможет выдержать нагрузку от 2-х и более лент. Для этого сначала можно подсоединить к нему ленту длиной около 700 сантиметров, которую требуется сделать самому из 5-метрового изделия, добавив к нему кусок с длиной 2 метра.

Резку требуется производить по соответствующей разметке, что уже нанесена на полоску. Для этого можно использовать самые простые ножницы. Для соединения, как было сказано выше, тут можно использовать спаивание или иные варианты. После того как отрезки были соединены, полученную ленту требуется коммутировать к блоку в качестве единого целого.

Часто ситуация с освещением складывается так, что в контуре есть несколько лент, которые расположены от блока питания на разном удалении. В качестве примера можно привести освещение нескольких зон в небольшом помещении или магазинную витрину.

Для выполнения параллельного соединения всех частей контура нет особой необходимости тянуть проводку от каждой ленты до источника питания. Можно произвести подключение основной светодиодной ленты к 12-вольтовому блоку питания, а уже к главной линии можно присоединить несколько отрезков.

С несколькими блоками

Подключение с несколькими блоками питания используется обычно в случае, если не хватает пространства для монтажа более габаритных блоков питания на 24 вольта. Чтобы подключить световую ленту подобным методом, потребуются:

  • пара источников питания;

  • пара усилителей;

  • лента светодиодов;

  • контроллер.

Подключение будет осуществляться в определенном порядке.

  • Часть изделия следует подключить к выходу первого усилителя «–» «+» и остальные элементы R, G и B к соответствующим разъемам на усилителях. Вторая часть должна быть подключена к тем же разъемам, но на 2-м усилителе.

  • Теперь провода от буквенных входов и плюсов 2-х усилителей следует подключить к выходу контроллера. К «+» и «–» контроллерного входа следует подключить выходные провода от 1-го блока питания с учетом полярности. К нему же требуется также подключить 1-й RGB-усилитель. А ко 2-му блоку таким же образом следует подключить 2-й усилитель.

  • Теперь входы источников питания следует подключить к сети с переменным током при напряжении 220 вольт. Например, это можно сделать к осветительным выводам или самой простой розетке. Обычно в таких устройствах применяется цветовая маркировка: коричневый провод отвечает за фазу, синий – за ноль, желтый либо зеленый – за заземление. Если нет уверенности, что сетевое заземление сделано верно, то подключение данного провода лучше не производить.

Как подключить одну ленту к блоку питания?

Теперь разберемся в схеме подключения одной ленты к энергоисточнику. В качестве примера возьмем ленту с нормативной длиной в 500 сантиметров. Чаще всего на кончике изделия с внешней стороны можно найти небольшие части проводки для коммутирования. Если они по какой-то причине отсутствуют, то потребуется использовать спаивание. Для этого потребуются провода с несколькими жилами. Сечение не должно превышать 2 миллиметра. Потребуется отрезать части достаточной длины для прикрепления ленты и установки оборудования для ее запитывания. Чтобы было удобнее, лучше будет взять проводку с разноцветной изоляцией. Например, для «+» красного цвета, а для «–» с синим цветом.

Используя канифоль либо определенный кислотный состав и припой, потребуется осуществить лужение провода с двух концов. Теперь можно осуществлять припаивание провода к ленточным контактным областям.

На отрезки проводов, что будут соединяться с блоком питания, требуется смонтировать спецнаконечники под названием «НШВИ». Это даст возможность обеспечить надежную коммутацию с клеммами источника электропитания.

Но чтобы произвести монтаж подобных приспособлений, потребуется вооружиться специальным инструментом для обжимки, который обычно применяют в своей работе электромонтажники-профессионалы. Хотя если возможности найти подобный инструмент нет, то можно воспользоваться самыми обычными плоскогубцами. Места, где осуществлялась пайка, требуется максимально качественно заизолировать. Лучше всего будет использовать в этом случае так называемую термоусадочную трубку. На этом процесс соединения ленты и блока питания будет завершен – останется только проверить работоспособность полученного приспособления.

Выбор блока питания по электрическим характеристикам

Расчет блока питания для любой светодиодной ленты надо начинать с напряжения. Оно должно соответствовать напряжению питания ленты. Если напряжение источника будет выше, светильник быстро выйдет из строя. Если ниже – будет светиться в полнакала.

Второй важный параметр – наибольшая мощность. Она рассчитывается по следующей формуле:

Pист=Руд*Lленты*Кзап, где:

  • Рист – минимальная мощность блока питания;
  • Руд – удельная потребляемая мощность (мощность, которую потребляет 1 метр полотна);
  • Lленты – общая длина отрезков полотна;
  • Кзап – коэффициент запаса, может быть равен от 1,2 до 1,4.

Некоторые величины должны быть рассмотрены подробнее.

Как определить потребляемую мощность одного метра ленты

Проще всего определить потребляемую мощность метра полотна по технической спецификации. Там этот параметр указан в явном виде. Если ее нет, но известен тип ленты, в различных источниках можно найти эту характеристику.


Светодиоды 5050 и 3028 различаются размером.

Если и это невозможно, то во многих случаях удельное потребление можно определить с помощью линейки. Для этого надо измерить размеры светодиода и определить его форм-фактор. По этой характеристике можно найти потребляемую мощность одного светодиода, посчитать их количество на метре и перемножить.

Светодиод -1 5730-2
Размеры, мм 3,5х2,8 5х5 5,6х3 4,8х3 4,8х3
Потребляемая мощность, Вт 0,06 0,2 0,5 0,5 1
Потребляемый ток, А 0,02 0,06 0,15 0,15 0,3

Проблема только в том, что некоторые LED выпускаются в разных вариантах – с одним кристаллом или с 2-3. В этом случае и мощность будет отличаться в 2-3 раза. И единственный способ найти искомый параметр – взять наименьший отрезок ленты и запитать его от источника заведомо большей мощности. Замерив ток в амперах и умножив его на напряжение питания (12 В или другое), можно получить удельную мощность отрезка (Вт). Посчитав количество отрезков в метре, можно выйти на искомую величину.


Схема измерения тока.

Если амперметра нет, можно перед подключением к источнику питания замерить сопротивление резистора, установленного на отрезке (или считать, если маркировка доступна). После подачи питания замерить напряжение на нем и найти ток по известному соотношению: I=U/R, где I – искомый ток в амперах, U – напряжение питания в вольтах, R – сопротивление резистора.


Резистор в 300 Ом на LED-ленте.

Зачем нужен коэффициент запаса и что он учитывает

При выборе мощности БП без коэффициента запаса он будет работать на пределе своих возможностей. Этот режим имеет свои недостатки:

  1. «Китайский ватт» может быть меньше обычного ватта. Если говорить серьезно, это означает, что фактическая наибольшая мощность недорогих блоков питания из Юго-Восточной Азии зачастую меньше задекларированной.
  2. Часть электронных компонентов на максимальном токе (и максимальном нагреве) имеет сокращенный срок службы. Это особенно касается намоточных деталей (трансформаторов, дросселей), которые в недорогих блоках питания делаются вручную кустарным способом из тонкого провода с некачественной изоляцией.
  3. Если в источнике питания есть некачественно пропаянные контакты (это вполне обычный случай), то на максимальном токе они будут нагреваться и качество соединения будет ухудшаться. Это вызовет еще больший нагрев, и так по кругу до выхода из строя.
  4. При небольшом повышении температуры в помещении электронный блок выходит на предельный режим и его срок службы непредсказуемо сокращается.
  5. Потребляемая осветительной системой мощность зависит от схемы (хоть и не критически). Конфигурация осветителя может содержать: диммер (диммеры), RGB-контроллер, драйвер (или несколько), усилитель (возможно, не один), прочие приборы.


Подключение LED-ленты через блок управления.

Все эти устройства потребляют токи на холостой ход и на собственные нужды (питание внутренней схемы и т.д.), их КПД не равен 100%. По сравнению с токами, потребляемыми LED-светильниками, они невелики. Но если БП работает в режиме «на грани», эта небольшая добавка может стать критической.

Исходя из этих соображений, по реальной ситуации к рассчитанной мощности надо добавить когда 20, а когда и 40 процентов.

Как питать с помощью батареек?

Если нужно использовать LED-ленту на 12 вольт дома, и общая длина коммуникаций не превышает 20 метров, то допустимо воспользоваться батарейками. Такой способ не слишком отличается от подключения к обычной электросети. Напряжение питания 12 вольт — это неслучайное значение; если оно будет больше, пользоваться батарейками нельзя. Можно использовать «таблетку» либо мизинчиковый элемент питания. Последовательность шагов:

  • основательная зачистка контактов;

  • залуживание кончиков;

  • обработку флюсом;

  • напайка черного провода к минусу, красного – к плюсовому полюсу;

  • аналогичная процедура — для подключения к тумблерам либо кнопкам (однако через них прогоняют единый провод, который подсоединяют к входам тумблеров, выход же надо пускать на ленту).

Назначение блока питания для светодиодной ленты

Прежде чем выбрать светодиодные ленты с целью оформления интерьера, следует ознакомиться с особенностями эксплуатации подобных изделий. Например невозможно прямое подключение к розетке на 220 В, так как изначально они рассчитаны на 12 В. Нарушение данного правила приведет к выходу ленты из строя.

Блок питания поможет снизить напряжение до 12 В

Чтобы не допустить перегорания ламп, требуется напряжение в источнике питания понизить с 220 В до нужного значения. Реализовать это можно с помощью блока питания 12 В. Для светодиодной ленты 12 В он является необходимым элементом, без которого невозможно подключение изделия к системе электроснабжения.

Производители предлагают блоки на 24 В

Подсветка лентой со светодиодными элементами

Узнаем на практических примерах – как осуществляется монтаж светодиодной ленты, и в качестве объекта, возьмём различные потолочные перекрытия. В целом алгоритм таких работ примерно одинаков:

  1. очищение и обезжиривание поверхности;
  2. удаление защитной плёнки с ленты;
  3. фиксация ленты.

Подсветка локальных зон и потолкаИсточник rehouz.info

При создании сложных дизайнерских проектов широко применяют профильные конструкции. Их создают из пластика или алюминия. Конструкция из алюминиевых профилей может понадобиться в случае использования мощных осветительных приборов. Лента на них крепится за счёт собственной клеевой основы либо при помощи дополнительного подклеивания.

Помимо клея существует ещё несколько способов крепления ленты к основанию, например, специальные клипсы. Варианты фиксации светодиодной ленты выбираются исходя из конкретной ситуации. Благодаря профильным конструкциям можно воплотить любую дизайнерскую задумку.

Блок питания своими руками

Электронный трансформатор изнутри

Иногда требуется сделать небольшую подсветку светодиодной лентой на кухне или лоджии, из остатков светодиодной ленты, но покупать никак не хочется, из-за расходов превышающих стоимость всей проектируемой конструкции. Первым приходит мысль сделать электронный траснформатор своими руками. Покупать у китайцев на АлиЭкспресс не вариант, придется очень долго ждать доставки. Но есть более интересные варианты о которых многие забывают, но я постоянно пользуюсь. Я не буду публиковать здесь схемы на 12V, об этом напишу отдельно и подробно.

Сейчас многие приборы питаются от внешних блоков питания на 12В и имеют мощность от 10 до 50 Вт. Это могут быть планшеты, телевизоры, электробритвы, ноутбуки, компьютеры, роутеры и маршрутизаторы. Грубо говоря, 10W обеспечивает яркость на 700-800 люмен, что соответствует яркости лампы накаливания на 60W. Наверняка подобный БП валяется у вас в кладовке или гараже. Если дома у вас не нашлось, спросите у соседа, у него точно есть.

Пример маломощных, от 6W до 40W

Можно купить источник питания очень недорого на Авито. У многих дома валяется какой то БП на 12 вольт, они не знают куда его деть, выбрасывать жалко, поэтому они его продают через объявление. Продавец не знает его реальной стоимости и ставит низкую или среднюю цену. Так как мы покупаем не в магазине, а по объявлению, то мы можем торговаться. В результате таких торгов я покупаю по символической цене в 50-100 руб. Выгодно обеим, продавец избавился от ненужной безделухи, а я купил полезный прибор дешево, заплатил в 5 раз меньше чем в магазине. Считаю эффективней потратить время на поиск по объявлениям, чем искать детали и паять самостоятельно.

Характерные ошибки при подключении

При подключении ленты к сети через блок питания самой распространенной ошибкой является неверный расчет мощности. Поэтому при первом включении идеальным вариантом будет замерить фактический потребляемый ток с помощью амперметра, пересчитать его в мощность и сравнить с максимальной мощностью источника питания. Эту процедуру надо сделать в обязательном порядке, если при включении блок питания начинает издавать нехарактерные звуки, появляются признаки чрезмерного нагрева и т.д.


Схема измерения тока.

При применении источника питания очень желательно предусмотреть коммутационный аппарат со стороны входа и со стороны выхода. С высокой стороны отключение может производиться простым выключением вилки из розетки. В случае неразъемного соединения должна быть возможность снять напряжение со входа отключением автоматического выключателя (он должен быть всегда!).

Соблюдать фазировку (подключение нуля и фазы к соответствующим клеммам БП) не обязательно, на работоспособность это никак не влияет – на входе импульсного блока питания стоит выпрямитель. Но разрывать при коммутации надо фазный проводник или фазный и нулевой одновременно (при подключении через розетку это выполняется само по себе). Заземляющий провод (PE) при его наличии надо подключать всегда – только так обеспечивается безопасность эксплуатации. Разрывать защитное заземление нельзя.


Схема подключения коммутационных аппаратов.

При бестрансформаторном подключении важность замера фактического тока еще важнее. Но вместо этого при первом включении можно замерить фактическое напряжение на контактных площадках ленты

Если оно сильно отклоняется от номинала, надо подкорректировать номинал балласта в соответствующую сторону. Если напряжение на потребителе ниже необходимого, то нужно уменьшить номинал резистора или увеличить емкость конденсатора. Если напряжение выше – поступить наоборот

Замер надо делать с соблюдением всех предосторожностей, не дотрагиваясь до неизолированных частей щупов мультиметра


Схема измерения напряжения.

Также для низковольтных лент ошибкой может стать применение соединительных проводников сечением меньше потребного при существующем токе

При эксплуатации надо обращать внимание на температуру проводов (идеально, если для этой цели имеется пирометр, тепловизор или другая диагностическая техника). Если наблюдается повышенный нагрев, надо заменить проводники на более толстые

Чтобы не допустить ошибки изначально, можно воспользоваться таблицей сечений.

Сечение медного проводника, кв.мм 0,5 0,75 1 1,5 2
Максимально допустимый ток при открытой прокладке, А 11 15 17 23 26

Подключить светодиодную ленту к 220 В можно различными способами. Но оптимальным путем все же является применение импульсного источника питания. Все остальные методы являются альтернативой в безвыходных случаях.

Подключение блока питания к светодиодной ленте своими руками

Монтаж подсветки в конкретном помещении начинается после того, как светодиодная лента будет подключена к блоку питания. Сделать это можно различными способами, каждый из которых имеет свои отличительные особенности и преимущества. Если подключение светодиодной ленты к блоку питания выполнено правильно, прибор сможет обеспечить работоспособность сразу нескольких подсветок.

Блок питания к светодиодной ленте должен быть подключен в точном соответствии со схемой

Прежде чем разобраться с порядком подсоединения блока питания, предлагаем познакомиться с условным обозначением на устройстве и светодиодной ленте:

Фото Описание работ

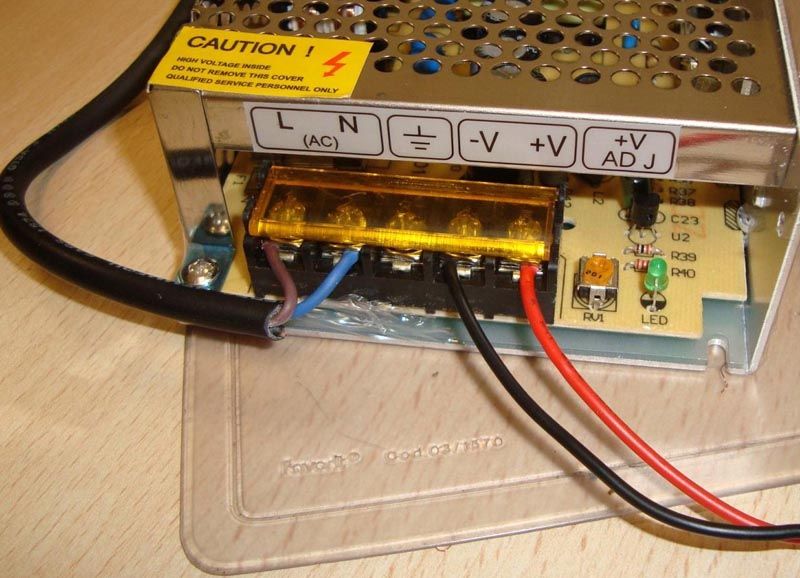

Клеммы, предназначенные для подключения блока питания к сети, промаркированы L и N. Порядок подключения («+» / «–») значения не имеет. Подсоединяться прибор к источнику питания можно в произвольном порядке.
При наличии заземления можно выполнить подключение к клемме, имеющей соответствующее обозначение.
Клеммы, предназначенные для подключения светодиодной ленты. Обозначаются как +/– V, в зависимости от полярности. При подключении данное требование следует обязательно учитывать.

На светодиодной ленте обычно провод с положительной полярностью выполняют красным, с отрицательной – черным. На самой ленте контактные места подписаны следующим образом: положительное – 12 В, отрицательное GRND либо надпись может вообще отсутствовать. Некоторые производители используют маркировку V+ / V- .

Параллельное подключение

Данная схема актуальна, если требуемая для освещения превышает 5 метров. Последовательное соединение невозможно, так как нагрузка на токоведущие дорожки превысит допустимое значение, и подсветка выйдет из строя. Также в процессе эксплуатации будет иметь место неравномерное свечение. В этом случае изделия подключают параллельно:

Фото Описание работ
Каждый отрезок ленты подключается к шине, с подходящим размером поперечного сечения (1,5 см²). Для подсоединения светодиодной ленты к шине можно использовать провода меньшего сечения (0,75 см²).
К источнику питания будут подключаться не светодиодные ленты, а шины.
После проверки правильности соединения, провода следует подключить к соответствующим клеммам на источнике питания.

Последовательное подключение

Если длина подключаемого изделие менее 5 метров, к параллельной схеме подключения прибегать необязательно. Подсоединить блок питания к светодиодной ленте в этом случае можно следующим образом:

  • Подключаем сетевой шнур к соответствующим клеммам на приборе. Как правило, «фазе» и «нолю» соответствуют провода синего и коричневого цвета, а заземлению – желто-зеленый. При отсутствии «земли» данная клемма остается незанятой;
  • Подключаем ленту к соответствующим схемам;
  • Проверяем работоспособность системы освещения.

Подсоединение элементов выполняют в соответствии с выбранной схемой

Прибор на 19В

Модель на 19В

Такой БП также можно переделать под светодиодную ленту. Данный тип блоков широко применим для компьютерной и оргтехники. Зачастую они имеют мощность от 16 д 32 В.

БП на 19В позволит вам запитать светодиодную ленту на 6000 Люмен и даст возможность создать освещение помещения с габаритами 20 квадратов. Внутрь самого корпуса лезть в данной ситуации не придется. Можно использовать более простые способы, с использованием небольшого понижателя со стабилизатором.
Рассмотрим два основных способа.
Способ № 1. В данной ситуации нам понадобится стабилизатор на 7812. Он должен быть на микросхеме типа КРЕН 7812. В ходе его монтажа на радиатор охлаждения данный стабилизатор выдержит ток 1 Ампер. Схема сборки показана ниже.

Схема

Данный способ на сегодняшний день считается громоздким и устаревшим. Это связано с тем, что для блока питания, например, от ноутбука таких стабилизаторов понадобится 5-6 штук, а также большой радиатор из алюминия для охлаждения.
Способ № 2. Импульсный стабилизатор современного типа. Он более практичен и малогабаритный, при этом не греется и довольно прост в организации. Также стоит отметить, что КПД импульсного стабилизатора составляет выше 80-90%.

Импульсивный стабилизатор

Применяя тот или иной способ, вы сможете использовать модифицированный БП для подключения светодиодной ленты и создания необходимого уровня освещения помещения.

Подключение проводов и клемм

Можно выбрать грамотно блок, приобрести качественную ленту, но при подключении, использовать тонкий кабель и не добиться желаемого сечения. Для грамотного выбора сечения и проводов питания можно воспользоваться двумя способами.

Выбор по нагрузке ленты

Поскольку таблицу соответствия тока и сечения проводов использовать не всегда имеется возможность, то можно воспользоваться универсальной зависимостью. Установлено, что каждые 10А подключенной нагрузки потребует медный провод 1 кв. мм.

Для определения величины тока, которую потребляет подсветка, необходимо общую мощность разделить на величину сопротивления. Далее, расчетную величину тока разделить на 10А, согласно формуле, чтобы получить требуемое сечение провода, используемое при монтаже.

Выбор по мощности блока

Используется не мощность ленты, а мощность блока. Требуется, чтобы выполнялось условие: устройство должно выдерживать 1,35 от номинального тока источника питания.

Помимо нормальной работы ленты, могут возникнуть короткие замыкания. Защита срабатывает при перегрузках 1,05 – 1,35.

Марки провода

Для подключения светодиодной ленты к блоку питания рекомендуется использовать провода марок ШВВП, ПуГВ, КСПВ, а также акустические провода.

Для подключения блока питания потребуется электрический кабель типа ВВГнг — Ls, NYM и др., посредством которого можно передавать напряжения 220В. Использовать для этих целей кабели пожарно-охранной сигнализации, провода акустики недопустимо.

Обзор цен в магазинах

Цены в магазине

Даже не смотря на мировой кризис и различный санкции в отношении России, китайцы продолжают исправно работать и наводнять своей продукцией российский рынки. Стоимость напрямую зависит от качества, тут китайцы предлагают свободу выбора. Если вас не интересует электронный трансформатор очень высокого качества, за исключением, если вы проектируете освещение в бункере на случай ядерного конфликта. Если эксплуатировать будете в домашних условиях отапливаемого помещения, а не в предельных температурных режимах, то вам будет достаточно недорого китайского блока.

Модельный ряд одного производителя, размеры корпусов

Покупать у китайцев не советую, в половине случаев они обманывают и завышают электрические характеристики. Поэтому надежней, быстрей, дешевле купить в ближайшем интернет магазине, ваши потраченные нервы и время тоже стоят немало.

Мощность, Ватт Обычный корпус IP20, цена Герметичный IP67, IP68, цена Дорогой герметичный
6W 190 250 300
12W 220 350 750
24W 300 500 950
36W 450 650 1200
48W 500 750 1400
60W 550 800 1600
72W 600 850 1700
80W 650 900 2000
100W 750 950 2200
120W 850 1050 2400
150W 950 1200 4000
180W 1050 1450 4400
200W 1250 1550 4600
250W 1350 1700 5000
360W 1500 1850
400W 1600 2000

Модельный ряд и размеры герметичных источников

Возможные ошибки

Нельзя использовать светоленты класса IP-40 в сырых местах, и тем более под водой. Установка светоленты в ванной потребует монтажа устройства защитного отключения, которое может спасти жизнь человеку, принимающему ванну.

Если вы собираете светоленты самостоятельно, пересчитайте количество светодиодов согласно вышеприведённым их параметрам. Не делайте поспешно, отталкиваясь от методов производителя – многие, особенно китайские, экономят на количестве светодиодов, чтобы их изделия перегорали и менялись полностью почаще. Запомните простую истину – 3 вольта на белый и 2 на цветной светодиод. Инфракрасные и ультрафиолетовые светодиоды питаются от совсем другого напряжения, вам они в данном случае не понадобятся, если вы не используете приборы ночного видения. Оптимальный вариант – 80 белых или 120 красных, зелёных, синих светодиодов. Можно взять и несколько больше, если напряжение у вас часто повышенное (почти до 250 вольт, что объясняется неполной нагруженностью и максимальной близостью трансформаторной подстанции). Лучше получить несколько меньше света – чем менять всю ленту каждый сезон. Чтобы запитать ленту на 12, 24 или 5 вольт, используется аналогичный подход к расчёту.

Как подключить светодиодную ленту без блока питания, смотрите в видео.

Этапы подключения

Стадии монтажа и пусконаладки диодной ленты включают в себя следующее: нарезка ленты нужной длины, присоединение коннекторов (если они есть в комплекте), электрическая сборка всей схемы и проверка на герметичность перед включением. Неправильное выполнение работ на любой стадии грозит выходом ленты из строя, ударом тока рядом находящихся людей или случайным возгоранием.

Нарезка ленты нужной длины

Лента на 220 вольт обладает важным отличием: длина кластера из-за большего количества – не единицы, а десятки светодиодов – вынуждает потребителя обрезать значительные участки. При подключении ленты непосредственно в розетку производители оставляют от 60 светодиодов на фрагмент. Если светодиоды двойные (последовательные, а не параллельные пары), количество светодиодов может быть снижено до 30. А это значит, что на каждый из них отводится по 7,5-8 вольт (правильно – не более 6,6). Такое парно-последовательное соединение преобладает в готовых цокольных лампочках, в которых драйвер выдаёт от 40 до 80 вольт постоянного тока (6-12 двойных последовательно-парных светодиодов).

Каждый производитель следует собственной тактике, но вывод остаётся неизменным – светодиоды соединяются последовательно. Параллельно включённые последовательные группы здесь отсутствуют, так как в качестве исходного берётся выпрямленное (постоянное) напряжение 220 вольт, получаемое из переменного, на котором и работает бытовая осветительная сеть. С этой целью лента обладает специальными пометками, на которых слой герметика уменьшен, чтобы потребителю было удобно разрезать ленту и зачистить от изолятора выводы для пайки.

Установка и закрепление коннектора

Для удобства светосборки оснащаются коннекторами. Это позволяет, не нарушая пайку и не перекусывая провода, быстро перенести подвес с лентой, кабель с сетевой вилкой в другое место. Для лент, устанавливающихся на значительно долгий период, можно воспользоваться и «глухой» пайкой – лента не переместится на новое место, а значит, нет смысла вставлять коннекторы. Паяные (несъёмные) соединения по всей длине проводки и светосборки считаются самыми надёжными – в отличие от ослабленных клемм они не искрят, так как присоединены наиболее основательно и не являются вынимающимися при выключении. Коннекторы припаиваются к проводам или обжимаются при помощи специального инструмента вроде того, что применяют для зачистки и обжима витых пар в компьютерных и серверных сетях, работающих по протоколам и стандартам локальных вычислительных систем.

Подключение проводов к выпрямителю

Провода, идущие от светодиодной сборки к розетке, должны подключаться к выпрямителю. Если проигнорировать выпрямитель, то свет от такой светоленты станет мерцающим. Провода от светоленты подсоединяются к «плюсу» и «минусу» диодно-выпрямительного моста. В состав последнего входят 4 высоковольтных диода, рассчитанных на мощность от десятков до сотен ватт. Согласно схеме даже литой мост (сборка выпрямителя в цельном, водонепроницаемом корпусе) предполагает подключение встречно включённых диодных катодов и анодов к светодиодной ленте (две точки на схематичном эскизе), а включение выводов диодов «вразнобой» (катод одного к аноду другого) – присоединение к источнику переменного напряжения. Можно использовать и однополупериодный выпрямитель (один диод), но тогда пульсации будут происходить с частотой 50, а не 100 Гц, так как отрицательная полуволна (полупериод переменного тока) отрезается. Двухполупериодный (два диода) выпрямитель также приведёт к ненужной потере мощности, поэтому лучшим вариантом считается именно диодный мост (4 выпрямительных диода). Для сглаживания пульсаций служит параллельно подключённый к «плюсу» и «минусу» выпрямителя конденсатор.

Проверка герметичности

Промышленные ленты помещаются в силиконовую или полиэтиленовую оболочку, в толще которой и находится сама лента. Она имеет вид сплюснутой трубки. На ней не должно быть никаких проколов, повреждений. Дело в том, что, когда постоянное напряжение попадёт, например, в бассейн из-за повреждения защитной оболочки ленты в процессе её работы, то это может привести к гибели людей, пришедших поплавать. Несмотря на то что вода в целом не проводит ток, принудительно её не дистиллируют, а значит, в ней имеются примеси, и соприкосновение контактов с водой под напряжением опасно для жизни людей в бассейне. Многие владельцы бассейнов и аквапарков используют водонепроницаемые светоленты класса IP-68 для подсветки воды – это создаёт красивый и презентабельный вид, но такая инициатива нуждается в тщательной перепроверке светотехники перед погружением последней под толщу воды.
