Какой лучше выбрать циркуляционный насос для отопления дома

Содержание:

Применение циркуляционных насосов в отоплении дома

Поскольку выше уже были упомянуты некоторые особенности эксплуатации циркуляционных насосов для воды в различных схемах отопления, следует подробнее коснуться главных черт их организации. Стоит отметить, что в любом случае нагнетатель ставится на трубе обратной подачи, если домашнее отопление подразумевает подъем жидкости на второй этаж — там устанавливается еще один экземпляр нагнетателя.

Закрытая система

Самая главная черта закрытой системы отопления — герметизация. Здесь:

  • теплоноситель никак не соприкасается с воздухом в помещении;
  • внутри герметичной системы трубопроводов давление выше атмосферного;
  • расширительный бак построен по схеме гидрокомпенсатора, с мембраной и областью воздуха, создающего обратное давление и компенсирующая расширение теплоносителя при нагревании.

Достоинств у закрытой системы отопления множество. Это и возможность провести обессоливание теплоносителя для нулевого осадка и накипи на теплообменнике котла, и заливка антифриза для предотвращения замерзания, и возможность использовать для передачи тепла широкий ряд составов и веществ, начиная от водно-спиртового раствора, заканчивая машинным маслом.

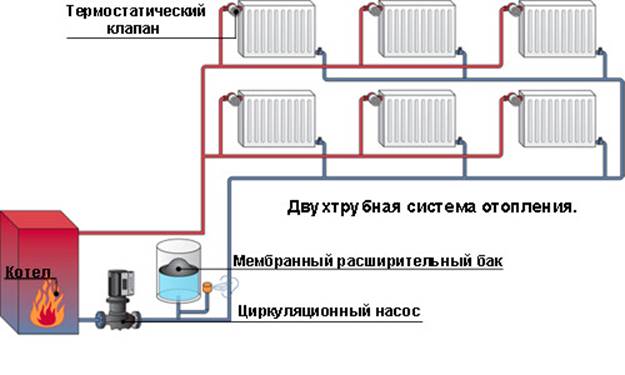

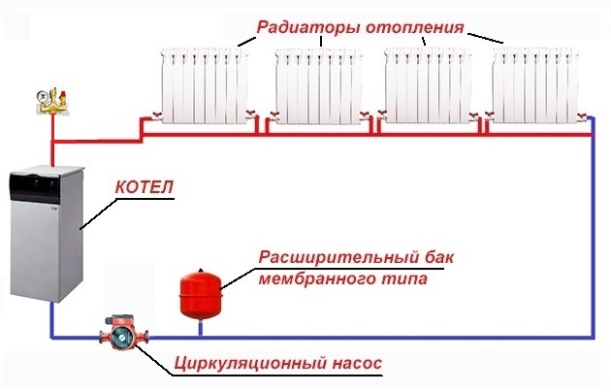

Схема закрытой системы отопления с насосом однотрубного и двухтрубного типа выглядит следующим образом:

При установке гаек Маевского на радиаторах отопления улучшается настройка контура, не нужна отдельная система выпуска воздуха и предохранители перед циркуляционным насосом.

Открытая система отопления

Внешние характеристики открытой системы похожи на закрытую: те же трубопроводы, радиаторы отопления, расширительный бак. Но есть кардинальные отличия в механике работы.

  1. Основная движущая сила теплоносителя — гравитационная. Нагретая вода поднимается вверх по разгонной трубе, для увеличения циркуляции ее рекомендуют делать как можно длиннее.
  2. Трубы подачи и обратки располагают под наклоном.
  3. Расширительный бак — открытого типа. В нем теплоноситель соприкасается с воздухом.
  4. Давление внутри открытой системы отопления равно атмосферному.
  5. Циркуляционный насос, установленный на обратке подачи, выполняет роль усилителя циркуляции. Его задача состоит также в компенсации недостатков системы трубопроводов: излишнего гидравлического сопротивления из-за избыточных стыков и поворотом, нарушение углов наклона и прочего.

Открытая система отопления требует обслуживания, в частности, постоянном доливе теплоносителя для компенсации испарения из открытого бака. Также в сети трубопроводов и радиаторов постоянно идут процессы коррозии, из-за чего вода насыщается абразивными частицами, и рекомендуется устанавливать циркуляционный насос с сухим ротором.

Схема открытой системы отопления выглядит следующим образом:

Открытую систему отопления при правильных углах наклона и достаточной высоте разгонной трубы можно эксплуатировать и при отключении электропитания (прекращении работы циркуляционного насоса). Для этого в структуре трубопроводов делают байпас. Схема отопления выглядит так:

При прекращении подачи электричества достаточно открыть кран на обводной петле байпаса, чтобы система продолжила работу на гравитационной схеме циркуляции. Данный блок также делает более простым начальный запуск отопления.

Система теплый пол

В системе теплого пола правильный расчет циркуляционного насоса и выбор надежной модели — гарантия стабильной работы системы. Без принудительного нагнетания воды такая структура просто не может работать. Принцип установки насоса следующий:

  • на входной патрубок подается горячая вода из котла, которая через блок смесителя перемешивается с обраткой теплого пола;
  • подающий коллектор для теплого пола присоединяется к выходному патрубку насоса.

Распределительно-регулирующий узел теплого пола выглядит следующим образом:

Система работает по следующему принципу.

  1. На входе насоса устанавливается основной терморегулятор, управляющий смесительным узлом. Он может получать данные из внешнего источника, например, выносных датчиков в комнате.
  2. В подающий коллектор приходит горячая вода установленной температуры и расходится по сети теплого пола.
  3. Пришедшая обратка имеет более низкую температуру, чем подача из котла.
  4. Терморегулятор с помощью узла смесителя меняет пропорции горячего потока котла и остывшей обратки.
  5. Через насос подается вода установленной температуры на входной распределительный коллектор теплого пола.

Особенности функционирования

Циркуляционные насосы при своём функционировании увеличивают показатель обмена энергии в отопительной системе вполовину. Принцип работы прибора, независимо от его строения и вида, заключён в определённых параметрах:

  • жидкость проходит в полость, которая создана по типу раковины;
  • внутри полости находится рабочее колесо и маховик, который создаёт определённое давление внутри;
  • в разы ускоряется работа теплоносителя. С помощью центробежной силы жидкость отходит назад к спиральному каналу, который подключён к водяному контуру;
  • тёплый воздух поступает в водяной контур отопления в определённые промежутки времени. С помощью процесса закручивания потоков воздуха, уменьшается гидравлическое сопротивление при поступлении воды.

Функционирование системы отопления с установленным циркуляционным устройством отличается от аппаратов с естественной системой циркуляции главным образом тем, что жидкость поступает несамостоятельно. На показатель обогрева воздуха не оказывает влияние уклон, число всех радиаторов, а также общий диаметр труб.

Функционирование циркуляционных систем может отличаться типом конфигурации, но принцип работы всегда один. Производители выпускают для клиентов большое количество моделей устройств, которые обладают разными показателями производительности и контроля. По конфигурации все насосы относят на несколько отдельных групп:

По типу установленного ротора — для ускорения циркуляции теплоносителя. Для этого рекомендовано использовать конфигурации с сухим и мокрым ротором. Приборы отличаются друг от друга по месту крепления колеса и движущихся деталей внутри устройства

Сухие аппараты обладают высоким показателем производительности, но у них есть и несколько минусов: возникает высокий показатель шума от работы насоса, важно проводить частое обслуживание оборудования.

Для использования в частном доме специалисты советуют использовать специальные модули с мокрым ротором. Все подвижные части, а также подшипники, устанавливаются внутрь теплоносителя, который играет роль смазки для механизмов, на которые идёт сильная нагрузка

Время использования насоса внутри системы отопления доходит до семи лет. Обслуживать прибор при этом не нужно обслуживания нет.
По разновидности управления — традиционное устройство, которое чаще всего используется для частных домов, обладает механическим регулировщиком с тремя установленными скоростями работы. Обеспечивать нужной температурой помещение с помощью циркуляционного устройства механического типа, довольно непросто. Модуль, как правило, расходует большое количество электричества. В оптимальный насос устанавливают электронный блок управления. В корпусе находится специальный термостат. Автоматика самостоятельно рассчитывает температуру внутри помещения, а после автоматически меняет режим работы на подходящий. Показатель растраты энергии в этом случае уменьшается в несколько раз.

Лучшие бюджетные насосы для систем отопления дома

Подобные модели находятся в ценовой категории до 5 тысяч рублей, отличаются невысокой мощностью и производительностью. Однако они весьма стабильны в работе, обладают малыми габаритами и не требуют специализированного ухода.

КАЛИБР НЦ-25/8-180

4.8

★★★★★
оценка редакции

89%
покупателей рекомендуют этот товар

Насос приводится в действие однофазным асинхронным двигателем. Агрегат отличается наличием трех режимов мощности, характеризующихся максимальной производительностью от 3.6 до 9 кубометров в час.

Компактные размеры и работа с теплоносителем температурой до 110 °С позволяют установить аппарат на любом отрезке отопительной системы. Давление 10 атмосфер обеспечивает стабильную работу в этажных постройках.

Достоинства:

  • небольшие габариты;
  • простота установки;
  • 3 режима мощности;
  • тихая работа.

Недостатки:

неустойчивость к воздействию влаги и пыли.

КАЛИБР НЦ-25/8-180 устанавливается в жилых домах. Его стоит приобрести для разветвленной системы отопления на даче или в коттедже, включающей в себя сеть радиаторов и систему «теплый пол».

ВИХРЬ ЦН-32-6

4.8

★★★★★
оценка редакции

87%
покупателей рекомендуют этот товар

К преимуществам модели следует отнести длительный срок эксплуатации и регулировку скорости перекачивания. Последняя производится с помощью вращения рабочего колеса, что позволяет настроить температурный режим максимально точно.

Стабильное функционирование на протяжении длительного времени обеспечивается благодаря прочному чугунному корпусу, естественной смазке и охлаждению подшипников, а также возможности удаления воздуха из системы.

Достоинства:

  • бесшумная работа;
  • долговечность;
  • регулировка скоростей;
  • малые габариты.

Недостатки:

слабый напор.

ВИХРЬ ЦН-32-6 предназначен для установки в помещениях небольшой площади. Его используют в одноэтажных домах, небольших квартирах или коммерческих постройках.

UNIPUMP CP 25-60 180

4.7

★★★★★
оценка редакции

85%
покупателей рекомендуют этот товар

Смотрите обзор

Двигатель устройства обладает защитой от перегрева, что обеспечивает длительную работу при высокой нагрузке.

Максимальная производительность модели составляет 53 литра в минуту. Скорость перекачивания жидкости регулируется с помощью трехступенчатого контроллера.

В качестве теплоносителя допустимо использование не только воды, но и иных маловязких жидкостей.

Давление в системе составляет до 10 атмосфер, благодаря чему насос остается стабильным при работе в сильно разветвленных системах отопления.

Достоинства:

  • термозащита;
  • высокое давление;
  • производительность;
  • регулятор скоростей.

Недостатки:

отсутствие фильтрации жидкости.

UNIPUMP CP хорошо покажет себя в одноэтажном здании. Высокая производительность позволяет успешно использовать насос в помещениях большой площади или обеспечить циркуляцию теплоносителя в единой для нескольких построек системе.

Как выбрать лучший насос для системы отопления частного дома

Зависит от типа системы и необходимых функций, расчётов, проведённых при создании проекта.

Общие параметры

Рекомендуется обращать внимание на 4 характеристики:

  1. Допустимая температура. Качественные приборы поддерживают работу в диапазоне 110—130 °C. Следует учитывать, что даже недорогое устройство должно иметь в описании не менее 90 °C. Это не касается низкотемпературных систем. Напротив, для твердотопливных котлов, этот показатель очень важен.

  1. Материал, применённый в изготовлении корпуса. Наиболее благоприятным в соотношении цена — качество считают чугун. При недостатке бюджета рекомендуют искать насос из жаропрочного пластика.
  2. Размер соединения — от G1 до G4. И также важен тип: резьбовой или фланцевый. Резьбовой делится на наружный и внутренний, причём для них необходимо устанавливать специальные переходники. Фланцевый — цельное крепление, для подбора которого достаточно учесть диаметр точки монтажа.
  3. Необходимо два вида защиты: от сухого хода и от перегрева. Оба типа используют в циркуляционных насосах для продления эксплуатации. Первый служит в «мокрых» устройствах для безопасного охлаждения мотора. Вторая предназначена для отключения прибора по достижению критической температуры. Качественная защита обеспечит сохранность и позволит избежать аварий.

Выбор, исходя из производительности

Силы устройства должно хватать на передачу горячего теплоносителя по всем участкам обвязки. Для расчёта пользуются простой формулой:

K = N, где N — мощность котла в кВт.

Размерность K — литры в минуту. Так, для нагревателя 30 кВт используют насос 30 л/мин.

Давление в одноэтажных и двухэтажных домах

Каждое устройство имеет верхнюю границу, пересечение которой грозит возникновением неисправностей. В частных двухэтажных домах её принимают за 3—4 атмосферы, в остальных случаях — за 1,5—2,5.

Обязательно нужно рассчитать высоту подъёма воды прибором. Для этого определяют длину обвязки и умножают её на 0,06 м. Например, для 80 м трубы необходим напор 4,8 Атм.

Желательно выбирать насос с несколькими скоростями. Это позволит контролировать расход или быстрее прогревать помещение, при необходимости.

Важно! Рекомендуется выбирать устройства до 1,6 м/с, поскольку, в противном случае возникает шум

Внешние условия

Диаметр труб должен соответствовать расчётам для обвязки. Число находят при создании проекта. Использование материалов меньшего размера снизит давление в системе. Это правило работает и в обратную сторону.

Возможно применение байпаса, который создаст естественную циркуляцию теплоносителя. Для монтажа потребуется приобрести трубы меньшего диаметра. Их размещают вокруг насоса, врезая кран в любой участок.

Как подобрать прибор, исходя из особенностей потребления

0,1 кВт/м2для небольших частных домов;Зависит от размеров строения и региона, в котором оно расположено. В тёплом климате необходимо:

  • 0,07 кВт/м2 для многоквартирных;
  • 2 для производственных зданий.

В холодных районах используют нормы СНиП 2.04.07—86, по которым:

  • Для малоэтажных строений применяют насосы мощностью 173—177 Вт/кв. м.
  • Для 3-этажных и более высоких — 97—101 Вт/кв. м.

Виды насосов для отопительных систем

Современные циркуляционные насосы разделяют на два принципиальных вида: «сухие» и «мокрые». Они несколько отличаются внутренним устройством и схемой работы, но движение жидкости в них все равно обеспечивается за счет циркуляционных процессов в системе. Некоторые модели оснащаются устройствами для автоматического регулирования их работы.

Вариант #1 — приборы «сухого» типа

Конструкция сухого циркуляционного насоса не подразумевает контакт теплоносителя с ротором. Его рабочая область отделена от деталей электродвигателя специальными кольцами.

Их производят из следующих типов материала:

  • графита;
  • керамики;
  • карбида вольфрама;
  • нержавеющей стали;
  • оксида алюминия.

Принцип работы «сухого» насоса заключается во вращении колеса в среде теплоносителя. Подающее воду отверстие находится по центру основной камеры, а отводящая система каналов – по периферии.


Рабочая зона «сухих» циркуляционных насосов связана с двигателем только посредством вала, поэтому при необходимости возможна замена электропривода

Вращение крыльчатки функционального колеса приводит к возникновению центробежных сил, перемещающих теплоноситель от центра корпуса к его краям. Такой принцип работы циркуляционного насоса обеспечивает постоянное движение воды через его внутреннюю камеру.

Положительными особенностями отопительного оборудования сухого типа являются:

  • высокий уровень КПД – 70-80%;
  • минимальный гидроудар при запуске;
  • возможность горизонтального и вертикального расположение двигателя;
  • перекачивание больших объемов теплоносителя за счет высокой мощности.

Из-за комбинации экономичности и шумности «сухие» насосы используются преимущественно в системах отопления промышленных, административных зданий и крупных жилых объектов.

Поэтому у приборов такого рода можно выделить следующие негативные стороны:

  1. Высокий уровень шума, не позволяющий использовать их в квартирах.
  2. Необходимость замены уплотнительных дисков каждые 2-3 года.
  3. Высокая вероятность протекания теплоносителя наружу при нарушении герметичности рабочей камеры.
  4. Необходимость внешнего охлаждения двигателя.

Из-за большого веса такое оборудование устанавливают на пол или подвешивают на кронштейны.


Элементы консольного насоса закреплены на одной станине, а электрический двигатель с рабочим колесом в корпусе связаны через редуктор

Существует два варианта конструкционного исполнения «сухих» насосов:

  1. Моноблочный. Двигатель и металлический корпус прибора объединены в одну конструкцию со специфическими креплениями.
  2. Консольный. К корпусу оборудования с помощью универсальных креплений может присоединяться двигатель любой мощности.

«Сухие» циркуляционные устройства для отопительных систем при соответствующем обслуживании являются более долговечными, поэтому они постепенно вытесняют с рынка модели с мокрым ротором.

Вариант #2 — насосы с ротором мокрого типа

Принцип действия циркуляционного прибора с ротором, относящимся к мокрому типу, аналогичен своему собрату в «сухом» исполнении: при вращении крыльчатки подаваемый в центр теплоноситель перемещается к периферии рабочей камеры, откуда собирается в отводящие каналы.

Все внутренние уплотнители в «мокром» насосе являются статичными и не подвержены динамическому износу, поэтому такие модели более надежны и долговечны

Ротор «мокрого» насоса контактирует с теплоносителем, который обеспечивает и охлаждение двигателя. Такие приборы не должны работать в сухом режиме, потому что они быстро перегреваются и сгорают.

Составные части оборудования обычно расположены в одном корпусе и составляют единую конструкцию, поэтому при поломке отдельных элементов их не заменяют, а покупают новый насос.

Теплоноситель внутри рабочей камеры проходит довольно извилистый путь, поэтому от гладкости материала внутренней поверхности корпуса зависит шумность насоса

Преимущества агрегата с “мокрой” разновидностью ротора:

  • бесшумность работы;
  • компактные размеры;
  • незначительное потребление электроэнергии (30-50 Вт);
  • длительность работы без обслуживания;
  • относительно небольшая стоимость;
  • простота установки.

Устройства часто встраивают непосредственно в конструкцию бытовых котлов, облегчая потребителю выбор оборудования при монтаже системы отопления.

У отопительных приборов такого типа есть и минусы:

  • конструкционные ограничения по максимальной мощности;
  • низкая ремонтопригодность;
  • маленький КПД (40-60%);
  • необходимость строго горизонтального расположения оси двигателя.

Из-за низкой мощности “мокрая” разновидность насосных машин используют преимущественно в отопительных системах квартир и одноэтажных домов.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Зачем нужны насосы?

Циркуляционные насосы для отопления – это компактное электрооборудование роторного типа, где теплоноситель приводится в движение вращающимися лопастями агрегата. Они включаются в автономную систему перед самым котлом и работают от обычной бытовой сети.

При правильном монтаже отопительного контура вода в нем, конечно, может циркулировать естественным образом, подчиняясь элементарным законам физики. Но перенос тепловой энергии в этом случае будет медленнее, а ее распределение – неравномерным. Лучше всего прогреются помещения, оказавшиеся ближе к котлу отопления. К самым дальним придет чуть теплая вода, которая уже не сможет нормально работать в радиаторе.

Для повышения эффективности, быстрого и равномерного обогрева всей площади частного дома для водяного контура нужно выбрать подходящий циркуляционный насос. Обычно его монтируют на «холодной» ветке обратного потока отопления. Здесь агрегат создает разрежение в системе, всасывая остывший теплоноситель и принудительно загоняя его в котел. На освободившееся место устремляются потоки воды из радиаторов, а те, в свою очередь, тут же заполняются кипятком.

Насос, предназначенный для отопления, позволяет решить сразу несколько технических вопросов:

  • Нет необходимости укладывать нитки трубопровода под уклоном.
  • Появляется возможность подобрать меньший диаметр труб.
  • Снижается риск появления воздушных пробок, препятствующих циркуляции теплоносителя.
  • Температура на «холодном» входе котла отопления и на выходе имеет небольшой разрыв, что позволяет уменьшить расход энергоносителей и увеличить ресурс самого нагревателя.
  • Выдерживается постоянная скорость движения воды в системе обогрева.

С необходимостью применения такого полезного агрегата мы определились. Теперь остается разобраться, как подобрать циркуляционный насос, который будет работать долго и эффективно. Предлагаем руководство по выбору этого оборудования и краткий обзор самых популярных моделей.

Подготовка места и монтаж

Современный циркуляционный насос «мокрого» типа можно устанавливать и на подающем, и на обратном участке трубопровода. Модели старого образца устанавливались только на трубу обратной подачи – так остывшая вода продлевала срок эксплуатации механизма.

На части трубопровода перед расширительным баком и участке системы после него создается разный уровень давления – компрессия и разряжение соответственно. Созданное баком статическое давление будет оказывать влияние на функционирование системы с установленным насосным оборудованием. Зона подачи насоса характеризуется гидростатическим давлением, которое на порядок выше обычного, а со стороны всасывания теплоносителя оно отличается пониженным уровнем, иногда приводящим к разряжению. При большой разности давления в системе вода может закипать, или образовываться воздух при высвобождении и всасывании.

Для обеспечения нормальной циркуляции теплоносителя по трубопроводу следует учитывать важное условие: любая точка, расположенная в границах всасывания, должна обладать избыточным гидростатическим давлением. Держать под контролем этот процесс можно следующим образом:. Держать под контролем этот процесс можно следующим образом:

Держать под контролем этот процесс можно следующим образом:

  • установить расширительную емкость выше самой высокой точки системы на 80 см. Этот способ – самый простой и удобный, особенно в случае дооснащения отопительной системы циркулярным насосом. Потребуется лишь достаточная высота чердачного помещения и утепление расширительного бака;
  • расположить емкость в верхней точке системы так, чтобы верхняя часть трубопровода оказалась в зоне нагнетания насоса. Этот способ применим для современных отопительных систем, где изначально обустроен уклон труб к котлу. Принцип работы заключается в том, чтобы воздушные пузырьки двигались в потоке воды под напором, создаваемым силой насоса;
  • установить наивысшую точку системы на самом удаленном стояке. Но здесь имеется один нюанс: придется переделывать трубопровод, а это весьма затратное и сложное мероприятие;
  • перенести расширительную емкость и часть трубы в зону всасывания насоса, перед патрубком. Такая реконструкция станет оптимальной для работы в условиях принудительной циркуляции теплоносителя;
  • монтаж циркуляционного насоса в подающей части трубы, сразу за точкой ввода расширительной емкости. Однако такой способ подойдет не для всех моделей оборудования, поскольку в этой зоне температура будет достаточно высокой. Метод хорошо для тех насосов, которые способны выдерживать такие условия работы.

Схемы вариантов монтажа циркуляционного насоса с расширительным баком

Для монтажа насоса следует учесть его резьбовой диаметр и осуществить приобретение фильтрующего элемента (фильтра грубой очистки), обратного клапана, байпаса, гаечных ключей размером от 19 мм до 36 мм. На главной трубе, между выводом и вводом врезаемой перемычки, устанавливается запорный клапан соответствующего диаметра. Для удобства монтажа пригодится разъемная резьба.

Задача байпаса, представляющего собой небольшой кусок трубы, состоит в переключении отопительной системы из режима принудительной в режим естественной циркуляции теплоносителя в случае выхода из строя насоса, отключении электричества. Диаметр байпаса должен совпадать с диаметром стояка, в который устанавливается.

Приборы на перемычке должны быть смонтированы в следующем порядке: сначала врезается фильтрующий элемент, затем клапан, затем следует насос. Вводы байпаса с стояк осуществляются посредством запорных клапанов, перекрывающих систему в случае сбоев или поломок.

В случае установки насоса «мокрого» типа байпас должен быть врезан строго горизонтально, что предотвратит скопление воздуха. Дополнительно в систему может быть вмонтирован автоматический кран отвода воздуха, обязательно – в вертикальном положении. Автоотводчик имеет преимущества перед обычным краном Маевского, который необходимо открывать и закрывать вручную.

Где поставить и правила монтажа

Место установки циркуляционного насоса — любое в системе, где его можно установить согласно правилам монтажа. Ранее, при установке пластиковых моделей, рекомендовалось ставить их в обратном трубопроводе — перед котлом. Но, в настоящее время, используется термостойкая пластмасса, которая и на подающем трубопроводе эксплуатируется годами. И с точки зрения движения жидкости, логичнее ставить насос так, чтобы он гнал теплоноситель в систему, а не «давил» в теплообменник котла.

При выборе места в системе отопления для установки циркуляционного насоса, необходимо учитывать правила его монтажа:

  • Насос надо располагать так, чтобы ось вращения была параллельно горизонту. Расположение под углом (даже очень небольшим) приводит к преждевременному выходу подшипников из строя.

  • При монтаже желательно разворачивать клеммной колодкой вверх. Это делается для того, чтобы конденсат не оказался в электрической части насоса.
  • При монтаже системы, перед циркуляционным насосом желательна установка грязевых фильтров. После того как попавший в систему при монтаже мусор будет удален, их лучше убрать. Они создают дополнительное сопротивление, что ведет к повышенным энергозатратам.

Правила монтажа несложные, но очень важно установить циркуляционный насос так, чтобы ось его вращения была строго горизонтальна. При отклонениях создается неравномерная нагрузка на вал, что приводит к быстрому выходу из строя

Лучшие циркуляционные насосы для систем отопления

Grundfos UPS 25-40 180

Страна производитель – Сербия. Модель входит в число наиболее популярных и востребованных. Способ установки – горизонтальный и вертикальный. Агрегат имеет защиту от перегрева. Категорически запрещена эксплуатация насоса для перекачки сильно загрязнённых жидкостей. Предел рабочих температур – от 2°С до 110°С. Настройка работы агрегата – механическая.

Характеристики:

  • производительность – 2900 л/ч;
  • потребляемая мощность – 45 Вт;

Достоинства:

  • высокая производительность;
  • доступная цена;
  • надёжность;
  • хороший напор.

Недостатки:

  • дороже аналогичных устройств отечественного производства;
  • модель часто подделывается.

«Вихрь» ЦН-25-4

Страна производитель – Россия. Модель предназначена для перекачивания горячей и холодной жидкости. Диапазон рабочих температур от -10°С до 110°С. Корпус изделия выполнен из чугуна. Оптимальный режим работы насоса выбирается с помощью специального переключателя.

Характеристики:

  • производительность – 50 л/мин.;
  • потребляемая мощность – 72 Вт;

Достоинства:

  • низкий уровень шума;
  • простота монтажа и эксплуатации;
  • длительный срок эксплуатации;
  • доступная стоимость;
  • экономичность;
  • компактность.

Главный недостаток

несоответствие заявленных производителем характеристики фактическим.

Oasis CN 25/4

Страна производитель – Китай. Модель с мокрым ротором предназначена для установки в системах отопления, рассчитанных на обогрев помещений до 100 кв.м. Способ установки – горизонтальный. Корпус выполнен из чугуна, ротор керамический. Модель может использоваться для подачи горячей воды и в системах «тёплый пол».

Характеристики:

  • производительность – 170 л/мин.;
  • потребляемая мощность – 245 Вт;

Достоинства:

  • экономичность;
  • компактность;
  • малый вес;
  • длительный срок службы;
  • простота монтажа и обслуживания.

Недостатки:

не выявлены.

Grundfos UPS 25-60 180

Страна производитель – Дания. Модель с мокрым ротором. Предназначена для установки в горизонтальном и вертикальном положении. Есть требования по чистоте жидкости. Может использоваться для систем отопления и горячего водоснабжения. Изделие имеет бронзовый корпус. У насоса 3 скорости работы, с помощью которых регулируется давление в системе.

Характеристики:

  • производительность – 4,35 м.куб./час.;
  • потребляемая мощность – 60 Вт;

Достоинства:

  • несколько скоростей работы ротора;
  • компактность;
  • надёжность;
  • простота установки и эксплуатации.

Недостатки:

не выявлены.

Grundfos ALPHA2 25-60 180

Страна производитель – Дания. Малошумная модель насоса отличается высоким качеством конструкции. Предназначен для установки в системах отопления малоэтажных домов. Модель имеет два варианта настроек: ручной и автоматический. Способ установки устройства – вертикальный.

Характеристики:

  • производительность – 3 м.куб./час.;
  • потребляемая мощность – 45 Вт;

Достоинства:

  • низкий уровень шума при работе;
  • простота монтажа и эксплуатации;
  • надёжность;
  • длительный срок службы.

Главный недостаток:

высокая стоимость.

Valtec VRS 25/4 130

Страна производитель – Россия. Модель с мокрым ротором и трёхступенчатым переключателем скорости. Корпус изделия выполнен из чугуна. Способ установки – вертикальный и горизонтальный. Максимальный предел рабочей температуры 110°С. Охлаждение ротора осуществляется перекачиваемой жидкостью.

Характеристики:

  • производительность – 3000 л./час.;
  • потребляемая мощность – 72 Вт;

Достоинства:

  • надёжность конструкции;
  • доступная стоимость;
  • простота монтажа и эксплуатации.

Главный недостаток:

короткий штатный сетевой шнур.

JEMIX WRF-50/12

Страна производитель – Россия. Модель с мокрым ротором. Насос имеет алюминиевый односкоростной двигатель. Изделие предназначено для установки в системах отопления небольших коттеджей. Способ соединения с трубопроводом – фланцевый. Монтаж насоса производится непосредственно в трубопровод.

Характеристики:

  • производительность – 9600 л./час.;
  • потребляемая мощность – 550 Вт;

Достоинства:

  • большой напор;
  • надёжность;
  • высокий КПД.

Недостатки:

  • необходимость приварки к трубопроводу ответных фланцев;
  • высокая стоимость.

WWQ CN 25/60-180

Страна производитель – Россия. Модель трёхскоростная с мокрым керамическим ротором. Насос предназначен для установки в системе отопления домов малой этажности.

Характеристики:

  • производительность – 58 л./мин.;
  • потребляемая мощность – 90 Вт;

Достоинства:

  • защита от перегрева;
  • простота обслуживания и эксплуатации.

Главный недостаток:

короткий сетевой кабель.

Резьбовое или фланцевое соединение?

Большинство бытовых устройств имеет именно резьбовое соединение, так как диаметр трубопровода редко превышает 2 дюйма. Такие насосы легко монтировать и для этого не нужно дополнительных инструментов.

Фланцевое соединение имеет уплотнительные резинки, которые обеспечивают наружную герметичность конструкции (чтоб не протекала вода). Средний срок службы уплотнительных резинок составляет 5 — 7 лет, после чего их придется менять. Не рекомендуем вам покупать дополнительные резинки заранее вместе с устройством, так как резина со временем ссыхается и на момент установки уже будет непригодна к использованию.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
