Дренажный пластиковый колодец своими руками

Монтаж дренажных смотровых колодцев


Смотровой колодец пластиковый должен располагаться в месте пересечения нескольких дренажных труб, которые имеют отверстия. Через них вода начинает просачиваться из почвы внутрь. Конструкция всех смотровых колодцев является схожей, она включает следующие элементы:

  • горловина;
  • лоток;
  • рабочая камера;
  • основа;
  • люк.

Типовой смотровой колодец должен иметь легкодоступную верхнюю часть. Поскольку она представляет собой люк с крышкой, то уровень жидкости может быть с легкостью проконтролирован. Колодец дренажный смотровой может иметь не только круглую форму, но и прямоугольную.

Даже при соблюдении всех этапов защиты системы от засорения на ее стенках через определенное время появляется мусор. Он устраняется путем гидравлической чистки. На стенки труб оказывается давление с помощью специального приспособления. В результате этого все отложения начинают отходить. Применять механические и химические средства для очистки системы перфорации невозможно, поэтому промывка происходит только с использованием воды.

Смотровые сооружения устанавливаются во время закладки системы. Дрены укладывают под углом, а также замкнутой цепочкой. Грунтовые воды должны попадать внутрь и самотеком покидать участок. Инструкция по монтажу смотрового колодца своими руками требует выполнения следующих основных шагов:

  1. Вырыть вдоль дома траншею, глубина которой должна быть больше глубины основания фундамента.
  2. Засыпать дно прорытой траншеи щебенкой либо раздробленным красным кирпичом.
  3. Уложить мембранный материал, ширины которого должно хватать на закрытие системы одновременно с обсыпкой песком.
  4. Монтаж колодцев производится по углам, укладываются дрены.
  5. Установка смотровых окошек осуществляется выше уровня почвы.

Смотровые колодцы из пластика, размер которых составляет 315х1000 мм, имеют самую низкую стоимость, равную 1300 руб. Длина модели должна зависеть от расположения труб. Изделия для частных домов имеют диаметры, размеры которых начинаются от 500 мм. Для производственных целей обычно предусматриваются смотровые колодцы более крупных размеров. Это требуется для того, чтобы в дренажные колодцы пластиковые могли спускаться работники, чтобы сделать более тщательную очистку всей системы.

Где расположить дренажный колодец

Что касается смотрового колодца, то его обычно располагают за пару метров от нижнего (или условно нижнего) угла жилой постройки, которую опоясывают дренажными трубами. В таком колодце чаще всего получается три врезки для труб: двух дренажных и одной сливной (эта труба может сливать воду в канализацию, водоём, в рыхлый грунт вниз по косогору или в дренажный колодец другого типа). Он может быть очень маленьким, и тогда для проверки его состояния достаточно иметь крошечный съёмный лючок и щуп для ила (наподобие автомобильного, которым измеряют уровень масла).


Объем коллекторного колодца не должен быть маленькимИсточник vi.decorexpro.com

Тампонажный колодец обычно обустраивают после септика, если поблизости нет канализации или другого места слива, а объёмы слива бытовых или моющих стоков невелики (порядка 1 м³ в сутки). Бетон для такой конструкции практически непригоден – лучше брать композит, металл, пластмассу. Перед засыпкой такой колодец обкладывают мягким материалом, защищая от повреждения глыбами камней и щебня, а после засыпки перфорируют, просверливая отверстия в нижней части изнутри.

Как сделать колодец

Перед началом работ по установке дренажной системы необходимо подготовить проект. Это чертеж, в котором учитываются все особенности осушительной конструкции: уклон труб, их количество, материал, диаметр, вид колодца. На садовом участке можно использовать следующие материалы для устройства дренажного колодца:

  1. Пластик (ПВХ, ПЭ);
  2. Чугун;
  3. Железобетон или ЖБИ.

Естественно, легче всего работать с пластиком: он легкий, доступный и простой в установке. Многие хозяева делают такие колодцы из бочки или даже шланга большого диаметра

Также нужно обратить внимание на герметичность таких колодцев. Благодаря плотности пластиковых материалов, Вы можете не беспокоиться о прорыве

ПВХ не подвержен коррозии или накоплению минеральных осадков. Срок эксплуатации такого колодца более 50 лет. Для септика часто применяют специальные гофрированные трубы большого диаметра, которые используются для создания тепловой сети в коттеджах или многоэтажных домах. Главным недостатком пластика является его цена, которая часто значительно выше, чем у бетонных или металлических аналогов.

Пластиковый дренажный колодец

Чугун все чаще применяется для больших хозяйств, его сложно установить своими руками из-за высокого веса, зато металлу нет равных в прочности и жесткости. Многие мастера переходят на пластиковые трубы для дренажной системы, поэтому сложно будет обеспечить полную герметичность подключения системы, также не стоит забывать про вероятность засорения колодца минералами. Для установки чугуна Вам понадобятся специальные подъемные механизмы.

Относительно часто используется железобетон. В домашних условиях в основном делают колодца из бетонных колец, это значительно ускоряет работу (сравнительно с готовыми бетонными формами). Бетон прочный и долговечный, но может начать разрушаться из-за большого напора воды или от времени. Средний срок службы бетонного колодца – 30 лет.

Фото: колодец из бетонных колец

Пошаговая инструкция, как сделать дренажный колодец из пластиковой трубы:

Вам необходимо вычислить размеры септика. Для этого нужно определить уровень грунтовых вод и уклон труб. В самой низкой точке дренажной системы устанавливается дренажный колодец;
В зависимости от того, какой тип колодца нужен, Вы закрываете дно плиткой или пленкой либо оставляете его открытым

Очень важно место стыков снаружи у закрытого септика обработать мастикой или клеем для герметичности соединения;
Далее, копается яма для дренажного колодца, его устройство осуществляется на пару уровней ниже, нежели подводящая труба дренажа. Иными словами, от патрубка осушительной системы, который будет установлен в колодец, нужно отмерить 20-30 см;
Когда труба или прочий выбранный резервуар, установлен на дно ямы, Вы должны повторно смазать все швы мастикой для гарантии прочности

Оставьте конструкцию на несколько часов, чтобы герметик засох и упрочнился;
Очень важный момент – это установка насоса. Как понятно из описания видов колодцев, для водоприемного это устройство не нужно, ведь отсос нельзя устанавливать в землю. Но смотровые и поглотительные септики обязательно монтируются с насосом. Его подключают при помощи дополнительного шланга, не забудьте проверить заземление у прибора;
Теперь осталось только засыпать колодец. Нельзя использовать песок или грунт – они осядут при водном воздействии. Мы рекомендуем засыпку проездить мелким щебнем. Он не имеет больших острых углов, которые могут повредить поверхность септика;
После этого надеваете люк и закрываете его. Желательно продумать систему защиты колодца, чтобы к нему не имели доступа посторонние. Можно на люк установить специальный замочек.

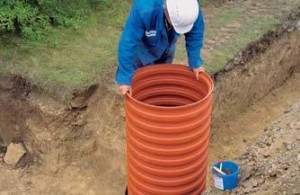

Фото: установка дренажного колодца

В отдельных ситуациях устройство дренажного колодца производится в подвале или погребе. Это часто нужно для откачки воды из жилого здания. В таком случае устанавливается смотровой колодец, на дно которого ставится насос. Этот прибор откачивает воду из дома в уличную дренажную систему или в цистерны для дальнейшего вывоза с территории участка.

Изготовление и монтаж пластиковых колодцев

Процесс установки зависит от вида колодца. Для смотровых, поворотных и накопительных конструкций необходимо сделать бетонное основание. Поглотительные колодцы без дна требуют обустройства фильтрующей системы.

Галерея изображенийФото из Сборка дренажной системы с установкой полимерных колодцев производится с максимально высокой скоростью Для сооружение системы и установки колодцев выпускаются все виды деталей, существенно облегчающих и ускоряющих монтажные работы На структуру полимерных колодцев не воздействуют агрессивные среды, им безразлично соседство воды и температурные колебания Для обустройства горловины колодца производятся люки, в линейке которых можно найти устойчивые к высоким нагрузкам варианты Преимущества пластиковых колодцевОперативное подключениеЭксплуатационные преимуществаОбустройство горловины колодца

Как установить ревизионный и коллекторный колодец

Если вы приобрели готовую пластиковую емкость, то необходимо ее только установить на заранее подготовленное основание. Монтаж обоих видов колодцев практически не отличается. Разница может быть только в размерах, количестве отводных труб, а также в горизонтальном или вертикальном расположении.

Смотровые, как правило, имеют вертикальную конструкцию, накопительные могут быть выполнены в горизонтальном или вертикально варианте. Кроме того, коллекторные колодцы обычно оборудуют дренажным насосом и производят отвод труб в водосборник.

Перед устройством колодца для сбора и отвода дренажных вод выкопайте канаву, проведите подготовительные работы, как было описано выше, и проложите трубы, но пока не засыпайте.

Установка колодца состоит из следующих этапов:

  1. углубите участок, где предполагается установить колодец, он должен быть на 40 см глубже уровня прохождения труб;
  2. насыпьте и утрамбуйте слой песка и щебня;
  3. подготовьте бетонный раствор (3 части песка и 1 часть цемента) и залейте им дно;
  4. после того как основание затвердеет и будет полностью готово (на это потребуется примерно 2 дня), уложите слой геотекстиля;
  5. установите емкость на бетонную подошву, присоедините к отводам трубы;

В завершении смонтируйте сверху люк, засыпьте конструкцию со всех сторон щебнем и грунтом.

Монтаж поглотительной конструкции из пластика

Для установки фильтрующего колодца понадобятся пластиковые емкости без дна. Их монтаж производится те же способом, как описано выше, за исключением заливки бетонного основания. Вместо него внизу колодца изготавливают фильтрующую систему, очищающую поступающую воду естественным способом.

На дно засыпается слой гравия, щебня или другого подобного материала толщиной 20-30 см. В верхнюю часть колодца подводят трубы, конструкция засыпается со всех сторон щебнем или гравием, сверху накрывается геотканью и закрывается люком.

Изготовление емкости из пластиковых труб

Если у вас нет готовой пластиковой емкости, ее можно изготовить самому. Для этого понадобится пластиковая труба определенного диаметра (35-45 см – для смотровых и поворотных конструкций и 63-95 см – для коллекторных и поглотительных). Кроме того, необходимо приобрести круглое дно и люк из пластика в соответствии с размером трубы и резиновые прокладки.

Алгоритм изготовления:

  1. Отрежьте пластиковую трубу необходимого размера, соответствующую глубине колодца.
  2. Примерно на расстоянии 40-50 см от дна проделайте отверстия для подводки труб и оснастите их резиновыми прокладками.
  3. Прикрепите к емкости дно и заделайте все швы мастикой из битума или другим герметиком.

Установка самодельной дренажной емкости производится по вышеописанной схеме.

Преимущества и недостатки смотровых колодцев из ПВХ

Изделия из пластмассы уже несколько лет занимают лидирующие позиции в сфере водоснабжения и водоотведения, включая ливневые и дренажные системы. Это определяется целым спектром положительных качеств пластиковой продукции.

  1. Одним из главных преимуществ является относительно легкий вес. Для установки и транспортировки не требуется применение специальной техники и организации подъезда к месту монтажа. Емкость очень просто устанавливается силами 2-3 человек.
  2. Пластик является герметичным материалом, неподверженным действию коррозии. Эксплуатационный срок таких изделий – около 50 лет, при этом не требуется никакого ухода.
  3. Устойчивость к действию агрессивных сред и низких температур.
  4. Качественный ПВХ не выделяет в почву токсических веществ, поэтому дренажные емкости из него не навредят экологическому состоянию участка.

Другой часто упоминаемый недостаток – это высокая цена. Но если вспомнить, что при монтаже резервуара из пластика отпадает необходимость в найме спецтехники, а срок эксплуатации составляет несколько десятилетий, то станет ясно, что стоимость быстро окупится.

Из каких материалов изготавливаются колодцы

Дренажные колодцы могут изготавливаться из разных материалов, отличающихся своими свойствами:

1. Бетон. Это традиционный материал для изготовления дренажных колодцев. Проще всего монтировать сооружение из бетонных колец, установленных одно поверх другого. Стенки и дно также могут быть залиты бетонным раствором, особенно, если дренажный колодец изготавливается своими руками. Для этого необходимо будет сконструировать опалубку. Бетон относится к долговечным и прочным материалам, но при долгом контакте с водой он начинает постепенно крошиться и трескаться.

2. Кирпич. Им выкладывают стенки колодца, дно которого заливается бетоном. Кирпич менее долговечен, нежели бетон, но его удобно укладывать даже в одиночку. Для изготовления дренажных систем применяется редко.

3. Пластиковые (полимерные) колодцы. Они все увереннее вытесняют прочие материалы, применяемые в системах дренажа. Пластиковые емкости обладают рядом преимуществ:

  • устойчивость к экстремальным температурам. Они могут эксплуатироваться в температурном диапазоне -60+50 градусов;
  • пластик является легким материалом, поэтому монтаж такого сооружения можно проводить самостоятельно, без привлечения строительной техники;
  • установка дренажного колодца из пластика выполняется быстро и просто. При необходимости материал легко подрезается до нужных размеров, что невозможно произвести с бетонными кольцами;
  • инертны к различным агрессивным веществам;
  • им не страшны коррозия и окисление;
  • обладают прочностью, сопоставимой с металлом и бетоном;
  • отлично переносят механические и гидравлические нагрузки;
  • пластиковые емкости не гниют, не повреждаются грызунами и насекомыми;
  • емкости из пластика можно размещать на любой глубине и в почве с любой структурой;
  • долговечность пластикового резервуара составляет около 50 лет.

Чаще всего в качестве дренажных емкостей используются гофрированные трубы различного диаметра, изготовленные из поливинилхлорида. Колодец дренажный смотровой, либо имеющий другое предназначение, изготовленный из таких труб, обладает достаточной жесткостью, чтобы противодействовать выталкиванию его из земли грунтовыми водами.

Если вы ищите самые лучшие биотуалеты для дома — цены, отзывы и особенности их эксплуатации описаны в нашем отдельном материале.

А характеристики насоса Ручеек мы описали здесь. Он может отлично справиться с откачкой воды из накопительных емкостей.

Чем полезен колодец ливневой канализации

В ливневых колодцах собирается вода с участка. Она поступает по дренажным трубам, лоткам или непосредственно в сооружение точечного типа. Собранную жидкость можно использовать для полива и других хозяйственных нужд.

Но главное – система позволяет осушить участок. На нем не стоит вода после проливных дождей и весенней оттепели. Продлевается срок эксплуатации строений, так как вода не уходит под фундамент, а стекает в резервуар.

Иногда ливневые колодцы объединяют с септиком. Специалисты не советуют такой вариант. При обилии осадков и талой воды существует риск, что очистное сооружение переполнится и перестанет работать. Лучше сделать отдельные канализационные сооружения. Чистая вода не загрязняется бытовыми стоками, и обе системы функционируют надежнее.

Монтаж

Технология строительства дренажного колодца зависит от его разновидности и материала изготовления. Смотровые и накопительные устройства из пластика сооружаются из гофрированных труб или герметичных резервуаров нужных габаритов.

Восемь шагов на пути к правильному дренажному колодцу:

  1. Выкопать яму чуть объемнее резервуара.
  2. Обрезать трубу до требуемых параметров.
  3. Закрепить с помощью битума на отрезке трубы дно из пластика.
  4. Засыпать в яму песок или соорудить бетонную подкладку.
  5. Опустить на дно подготовленную емкость.
  6. Вырезать отводы для дрен в установленном резервуаре.
  7. Подключить трубопровод к колодцу и наглухо задраить щели.
  8. Засыпать пустоты между резервуаром и грунтом щебнем или песком.

Смотровой колодец монтируется по тем же принципам, но без установки насосного приспособления.

Фильтрационная пластиковая установка не имеет дна. Монтируется так же, как другие колодцы, но без бетонирования основания емкости. На его месте обустраивают фильтрующий слой из гравия толщиной 20-30 см, который покрывают геотекстилем. Дренажная сеть подключается в верхней части колодца. Емкость со всех сторон плотно засыпается щебнем.

Из бетонных или полимерпесчаных колец можно соорудить колодец любого вида. Конструкция монтируется следующим образом:

  • роют нужных размеров котлован;
  • дно покрывают слоем песка и гравия (в поглотительном устройстве фильтрационная подушка должна быть толще полуметра);
  • на днище монтируют первое кольцо;
  • следом укладывают остальные кольца, скрепляя их битумом;
  • в верхнее кольцо через отверстия вставляются дрены, щели заделываются;
  • колодец герметично закрывается крышкой из пластика или металла;
  • пустоты между кольцами и стенами ямы утрамбовываются щебенкой и песком.

Качественное функционирование дренажной системы во многом зависит от регулярной прочистки колодцев. Особенно в дождливые осенние месяцы и весной – в период таяния снега.

Можно построить дренажный колодец своими руками. Для этого выкапывают яму большого диаметра и обкладывают ее кирпичом. Обустраивать дренажный колодец – дело хлопотное и затратное. При этом срок эксплуатации такого водоприемника недолог.

Этот вариант используется тогда, когда остаются неиспользованные кирпичи после ремонта или строительства дома. Так можно сэкономить на материале и соорудить дренажный колодец своими руками.

Технология монтажа смотрового колодца

В принципе, смотровые колодцы устанавливаются в процессе сборки всей дренажной системы. А для этого надо выкопать траншеи, в которые будут уложены дренажные трубы, определиться с местами установки колодцев: смотровых и накопительных.

После чего начинают монтаж труб. Обычно начинают от фундамента дома, двигаясь к накопительному колодцу, который устанавливают в самом низком месте загородного участка. Трубы доводят до мест установки смотровых устройств, где последние и монтируют. Понятно, что в таких местах делают расширения для удобного проведения требуемых работ.

Стараются монтаж дренажной системы проводить в период нижнего расположения уровня грунтовых вод. Но даже в этот период в траншеях и котлованах может появиться вода. Тем более, котлован под смотровой колодец обычно выкапывают ниже траншей под трубы на глубину 30-40 см.

Дно котлована засыпают песком толщиною 10 см, который утрамбовывают. И уже после этого устанавливают сам колодец. Его соединяют с дренажными трубами, стык соединения обязательно герметизируют.

Монтаж дренажной системы с установкой смотрового колодцаИсточник slmhm.provoloka.ru.net

С бетонными изделиями больше сложностей. Во-первых, под них надо создать прочное основание. Поэтому дно котлована выравнивают слоем песка, который утрамбовывают. Далее собирают армирующий каркас из стальной арматуры в виде решетки. Его укладывают на кирпичи или камни, которые предварительно устанавливают на песчаное дно. После чего заливают бетонный раствор. Сегодня многие производители ЖБИ предлагают готовые днища. Их просто опускают на дно выкопанного котлована, которое предварительно выравнивают. Здесь задача мастеров – провести хорошую герметизацию стыка днища и устанавливаемого колодца.

Бетонные колодцы должны быть закрыты герметично, поэтому на них устанавливают крышки из того же бетонного раствора, в которых есть входной люк. В этом плане пластиковые изделия лучше и проще в использовании. Обычно это труба, в состав которой входят две крыши: нижняя и верхняя. Первая представляет собой емкость, на которую надевается трубная часть. Она своей плоскостью упирается в дно котлована. Вторая крышка закрывает колодец сверху. Сегодня производители предлагают пластиковые устройства с уже присоединенной нижней крышкой. То есть колодец – это цельная конструкция, с одной верхней крышкой в качестве отдельного элемента.


Пластиковые смотровые колодцы для дренажной системыИсточник strojdvor.ru

И еще один момент. Пластик – материал, который не гниет, не ржавеет, не взаимодействует со многими химически активными веществами. Бетон такими характеристиками похвастаться не может. Поэтому если вами был выбран бетонный колодец, то его мастера должны обязательно гидроизолировать, лучше с двух сторон. Обычно сегодня для этого используют битумную мастику, которую наносят в два слоя.

Итак, смотровой дренажный колодец установлен и подсоединен к трубам. Остается провести его засыпку. Если было установлено бетонное сооружение, то проблем нет никаких. Котлован просто засыпают грунтом. Если использовалось пластиковое устройство, то рекомендуется засыпку сделать песком, можно вперемежку с грунтом. Обычно проводят послойную трамбовку с учетом толщины слоя в пределах 20 см.

Очень важно правильно по высоте выставить люк горловину

  • Если это проезжая часть, то люк монтируют вровень с ней.
  • Если это газон или участок с зеленными насаждениями, то люк устанавливают на 5-7 см выше травы.
  • Если дренаж сооружается еще в незастроенной зоне, то люк колодцев должен быть выше грунта, как минимум, на 20 см.

Видео описание

В видео показано, как надо правильно проводить врезку дренажной трубы в смотровой колодец:

Заключение по теме

Вообще, к смотровым колодцам отношение особое. Их редко используют, потому что дренажная самотечная система редко загрязняется. Но по СНиПу они должны быть установлены обязательно. При правильно проведенном проектировании и грамотно проведенных монтажных работах, дренаж чистят один раз в пять лет. А сам срок эксплуатации дренажа измеряется не одним десятком лет.

СНиП Правила устройства дренажа, составление сметы и проектирование

Устройство и проектирование дренажа фундамента зданий должно производиться в соответствии с требованиями СНиП (Строительные нормы и правила). Дренаж, выполненный в полном соответствии со всеми нормами, будет исправно служить долгие годы и исполнять надлежащие функции.

Основные правила составления проекта дренажной системы.

измеряют уровень залегания подземных вод

рассчитывают среднемесячное количество осадков

определяют состав почвы

учитывают расположение ближайших естественных водоемов

измеряют уровень промерзания грунта

проводят геодезические измерения ландшафта местности

На втором этапе производиться составление самого проекта, который включает в себя:

составляется схематическое изображение будущей системы дренажа

выполняется расчет параметров глубины залегания труб, уклона, сечения, учитываются особенности сборки

подбираются соответствующие по типоразмеру комплектующие (дренажные трубы, колодцы, фитинги)

составляется перечень и рассчитывается количество необходимых дополнительных материалов.

Правильно составленная проектная документация значительно сократит время монтажа системы, обеспечит экономию средств на строительные материалы и оборудование, обеспечит надежную работу системы.

Из чего складывается смета расчетов работ по обустройству дренажной системы

При составлении сметы учитываются не только стоимость материалов и оборудования для прокладки дренажной системы, но и стоимость демонтажа покрытия или отмостки фундамента и стоимость самих работ, а так же восстановление покрытия и укладка нового грунта для нормального прорастания растений.

Основными составляющими сметы на производство работ по устройству дренажной системы являются затраты на следующие виды работ:

демонтаж старого покрытия или отмостки здания

рытье траншеи под прокладку системы

засыпка щебня под систему труб

монтаж ревизионных колодцев и накопительного колодца

усиление бортов траншеи

настил нового покрытия или отмостки

Так производиться расчет стоимости и количества необходимых материалов:

тротуарной плитки или асфальтного покрытия

нового плодородного грунта

Расчётная стоимость работ и материалов будет завесить от длины трубопровода и глубины его погружения в почву.

Правила, по которым производится монтаж дренажной системы

Конструкция дренажей выполняется в соответствии с правилами и СНиП 2.06.15-85 и СНиП 2.02.01-83. Закрытая дренажная система в основном прокладывается на глубине от 0,7 до двух метров, за исключением территорий с глубоким промерзанием почвы. Ширина дренажной системы должна быть в пределах от 25 до 40 см. Необходимо учитывать наклон системы, о чем в СНиПе сказано:

при глинистых почвах значение уклона производиться из расчёта 2 см на каждый погонный метр трубопровода

при песчаных почвах 3 см на каждый погонный метр

Дно траншеи покрывается слоем щебня фракцией от 5 до 15 мм, толщина подушки не менее 15 см. На подушку из щебня укладывается система трубопровода, монтируются дренажные колодцы, и производится обсыпка грунтом. При работе системы вода проходит по системе дренажа, собираются в коллекторе, после чего сливается в ближайший водоем или овраг. Место слива должно быть зацементировано и расположено под острым углом к берегу водоема. Дренаж фундамента контролируется при помощи ревизионных колодцев из железобетонных или пластиковых труб. Уровень грунтовых вод не только не будет подниматься, но и опуститься, что значительно повысит плодородность почв, если дренажная система будет установлена и спроектирована в соответствии с правилами СНиП.

Все эти правила и стандарты известны профессионалам, поэтому если вы решили сделать дренаж фундамента или всего участка своими руками, сначала ознакомьтесь и изучите все правила и нормы и только потом приступайте к работам. В случае, если процесс изучения покажется вам трудным, доверьте устройство дренажа специалистам.
