Как установить дымоход из сэндвич труб

Содержание:

Принцип работы

Принцип работы дымовой трубы основан на стремлении горячих продуктов горения подняться вверх. Горячие газы расширяются, их плотность уменьшается и они стремятся «всплыть» в более высокий слой атмосферы с такой же плотностью. При подъеме отработанных продуктов горения в топке образуется разрежение и подсасывается свежий воздух. Тяга обеспечивает непрерывное поступление кислорода к топливу.

На тягу влияет немало факторов:

  • Высота дымохода.
  • Площадь сечения внутреннего канала.
  • Утепление канала.
  • Расположение оголовка относительно верха кровли (конька).
  • Приток достаточного количества воздуха.

Как устроен дымоход

Традиционная кирпичная печная труба отличается по конструкции от современных дымоходов, собирающихся из готовых элементов заводского изготовления.

Любой дымоход имеет вертикальный короб, оголовок, задвижки, лючки для прочистки, иногда фундамент.

Привычный кирпичный дымоотвод имеет следующие части:

  • При необходимости – фундамент.
  • Шейка служит для подключения к топке печи.
  • Стояк (короб) с задвижками.
  • При модернизации в кирпичный короб часто вставляют вкладыш из нержавеющей стали.
  • Откос.
  • Выдра – расширение кирпичных стенок над кровлей, прикрывающие щель в кровле от осадков, листьев; на выдру частенько крепят отлив из оцинкованной стали.
  • В месте прохода через конструкции кровли – шейка.
  • Оголовье.
  • В последние десятилетия верх конструкции закрывается металлическим колпаком.

Дымопровод из асбоцемента и стали состоит из труб, переходников для подсоединения к топке, колпака, утепления, иногда наружной обшивки из оцинкованного листа.

Самые современные и перспективные виды дымоходов – из трехслойной сэндвич-трубы и сборные керамические. Такие виды трубопроводов собираются из готовых элементов заводского изготовления, широкий ассортимент элементов позволяет быстро смонтировать конструкции любой конфигурации.

Основные части керамических и сэндвич-труб – прямые и поворотные элементы (колено), тройники, элементы с ревизионными лючками для прочистки, элементы с емкостью для сбора конденсата; переходные элементы для подключения отопительного агрегата, конус, дефлектор.

Сэндвич-трубы состоят из двух слоев металла и утеплителя между ними. Керамические дымоходы собираются из внешнего керамзитобетонного каркаса, внутреннего сборного керамического короба и слоя утеплителя между ними.

Современные дымопроводы не устанавливают без дефлекторов – они усиливают тягу и защищают дымовой канал от атмосферных осадков.

Сделать самому или на заказ?

Самому можно сделать только кирпичный дымоход или конструкцию из утепленной однослойной стальной трубы.

Но кладка ровных и красивых стенок кирпичной трубы сложнее, чем кладка просто кирпичной стены, и у Вас должны быть навыки опытного каменщика. Однослойные трубы придется утеплять, качество самостоятельного утепления намного хуже, чем у готовых труб заводского изготовления.

Самостоятельно можно смонтировать дымовую трубу из керамики и сэндвич-труб. Изготовить элементы таких дымопроводов самостоятельно невозможно – зато промышленность выпускает множество модулей, позволяющих собрать трубопровод любой конструкции.

Вопрос о том, смонтировать трубу самому или нанять бригаду профессионалов, достаточно сложен.

Монтаж дымохода – достаточно сложная работа, и стоит подумать и внимательно оценить свои возможности: имеется ли возможность взять сборные леса или подмости соответствующей высоты, будут ли у Вас помощники, есть ли у Вас навыки монтажа строительных конструкций, как Вы реагируете на высоту.

Строительные нормативы

Дымоходы проектируются и монтируются в соответствии с СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Дымовые трубы должны соответствовать следующим требованиям:

  • Высота от устья до колосниковой решетки должна быть не менее 5 метров.
  • Внутренний канал не должен иметь суженных участков.
  • Высота над плоской кровлей – не менее 0, 5 м (лучше 1 м).
  • Высота оголовка при скатной кровле:
  1. При расстоянии менее 1,5 м от конька (парапета) – не ниже, чем на 0,5 м от конька.
  2. Если расстояние до конька от 1,5-3 м – не ниже уровня конька.
  3. Если расстояние до конька от более 3 м – высота не должна быть ниже линии, проведенной от конька под углом 10° к горизонтали (вниз от горизонтали).
  4. При расчетах следует учитывать не только высоту ближайшего к дымоходу конька, но и высоту самого высокого конька здания (или самой высокой части здания).

Трубы могут иметь наклонные участки под углом не менее 30° к вертикали, величиной сдвига трубы не более 1 м по горизонтали. Площадь сечения наклонных участков не должна быть меньше площади сечения горизонтальных участков.

Требования пожаробезопасности к дымоходам

Расстояние между наружной поверхностью кирпичных или любых других дымоходов (с утеплением) и конструкциями стен, перекрытий кровли должны составлять не менее 130 мм. Расстояние от конструкций до деревянной стены должно составлять не менее 260 мм.

Если дымовая труба в районе свеса кровли проходит близко от стропил, обрешетки и других горючих материалов, место прохода должно быть изолировано негорючими материалами.

Дымоход твердотопливных, дровяных и торфяных отопительных приборов в обязательном порядке должен иметь сетчатый искрогаситель с ячейкой размером не более 5×5 мм, если кровля имеет покрытие из горючих материалов (битумной черепицы, рубероида, ондулина) или на нее попадают листья. При монтаже дымохода в деревянном доме обязательно следует устанавливать искрогаситель.

Сила тяги и высота

Высота борова – основной параметр, определяющий силу тяги.

Другие факторы, влияющие на силу тяги:

  • Достаточное утепление трубопровода.
  • Гладкость стенок дымоходного канала.
  • Толщина слоя сажи на стенках.
  • Наличие оголовка или дефлектора (не мешающего свободному выходу дыма).
  • Подвод воздуха к топке.
  • Перекрытие канала задвижками, намерзшим на устье конденсатом или льдом.
  • Правильно подобранная величина внутреннего сечения.

Как выбрать диаметр

Диаметр внутреннего канала дымохода обязательно должен совпадать с диаметром выходного патрубка котла (информация из паспорта теплогенератора).

В СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» приводятся размеры сечения внутреннего канала в зависимости от мощности теплогенератора:

  • До 3,6 кВт – 140×140 мм (диам. не менее 158 мм).
  • 3,5-5,2кВт – 140×200 мм (диам. не менее 189 мм).
  • 5,2-7,0 кВт – 140×270 мм (диам. не менее 219 мм).

Основные правила монтажа дымоходов

Кплюсам относят следующие особенности

  1. — большая экономия площади внутри жилища,
  2. — вероятность установки в уже жилом здании,
  3. — исключение требований по обеспечению перекрытий между этажами, так как установка дымовой трубы осуществляется намного проще.

К недостаткам относят

  1. — организацию обязательной теплоизоляции дымоходных труб,
  2. — присутствие большого горизонтального участка в месте проведения дымохода через стену,
  3. — такой дымоход много тепла отдает во внешнюю среду,
  4. -часто он не может эффектно вписаться в архитектурное решение здания

камин, печь

  1. — сначала нужно разобраться с номинальной мощностью устройства. обычно этот показатель зависит от диаметра дымоходной трубы,
  2. — после этого необходимо рассчитать высоту дымохода, которая должна обеспечить оптимальную тягу прибора отопления. Если выбрать слишком маленькое расстояние от выхлопного патрубка до окончания дымохода, очаг не сможет работать в полную мощность, — помимо всего прочего, короткий дымоход, неправильно подобранный, вызовет задымление жилища,
  3. — слишком длинный дымоход не сможет обеспечить долгого сжигания топлива и, как следствие, повысит расходы на топливо, ведь сильная тяга повлияет на ненужное выведение тепла в атмосферу.

ОДНОКОНТУРНЫЙ ДЫМОХОДДВУХКОНТУРНЫЙ ДЫМОХОД

Материалы и инструменты для самостоятельного монтажа внешнего дымохода

дымохода отопительной печи

  • болгарка,
  • дрель с набором сверл,
  • заклепочник,
  • термостойкий герметик,
  • алюминиевая лента,
  • хомуты и уголки для крепления отводной трубы.

Основные элементы наружного дымохода

какие элементы и детали используются для установки наружной дымоходной системы

  1. — конечно, в первую очередь, это сам очаг или система отопления в в виде котла,
  2. — для того чтобы регулировать циркуляцию дымовых газов используются специальные отвесы, которые должны иметь подходящий угол отклонения дыма,
  3. — для сварки элементов отвода используется вольфрамовый электрод. Вообще, количество отводов мы не оговариваем, так как для каждого дымохода их требуется разное количество,
  4. — во время монтажа дымохода в тройниках, отводах, трубах и переходах также устанавливаются смотровые окна и заслонки. Эти элементы применяются по желанию хозяев очагов,
  5. — заслонки необходимо устанавливать так, чтобы они не имели контакта с материалом труб, так как при расширении под воздействием высоких температур заслонку может заклинить,
  6. — помимо всего прочего, вам может потребоваться подставка под тройник, которую можно изготовить из нержавеющей трубы квадратного сечения. Для крепления подставки применяются дюбеля. Подставку нужно выполнять, следуя требованиям. Так, между дымоходом и стеной дома следует соблюдать необходимое расстояние,
  7. — создастся выведение дымохода через стену дома при помощи специальных теплоизолированных тройников, сделанных из нержавеющей стали. Такие тройники используются для подсоединения отопительного устройства к дымоходу. Впоследствии, во время эксплуатации очага, тройники будут предназначаться для чистки, ревизии и отвода конденсата,
  8. — если детальнее объяснять устройство элементов дымоходной системы, таких как трубки для отвода конденсата и окна для ревизии, отдельно следует сказать об их установке. Обычно данные составляющие монтируются или в нижней части тройника, или сбоку. После полной сборки оборудования в соответствии с требованиями пожарной безопасности, дверца смотрового окна должна фиксироваться на специальный силикон. Так как варианты тройников могут самыми разнообразными, то и подсоединение их должно быть произведено под разными углами,
  9. — выполнение дымоходной системы осуществляется с помощью кронштейнов. Такое приспособления можно сделать самим для чего применяют трубки из «нержавейки». Во время установки нужно соблюдать нормы и требования, прописанные в специальных разделах соответствующих документов. Особенно внимательно следует отнестись к расчету расстояния от дымохода до стены дома, — так как во время эксплуатации прибора отопления может произойти образование конденсата, наружный слой требует качественной теплоизоляции. Таким образом, дымовая труба помещается в специальный защитный кожух. В качестве материала для изоляции устройства применяется базальтовое волокно. Кожух выполняется из оцинкованной стали, нержавейки либо каких-то других материалов,
  10.  — в некоторых случаях проведение внешнего дымохода через стену дома требует использования дополнительных укреплений, они помогут организовать проходной стакан, а также для того, чтобы устройство могло выдержать нагрузки.

Как монтировать самый пожароопасный участок дымохода

При установке печи-амбра через стену сэндвич-системы монтируют своими руками. Первый сегмент дымоотвода делается из фрагмента меньшей трубы. Закрепляется так, чтобы не допускать перегрева креплений, для этого необходимо отступить достаточное расстояние. Базальтовый утеплитель укладывают со 2 колена.

Правила техники безопасности

Не стоит забывать, что дымоход – источник опасности. Располагают газоход подальше от кабеля, газовой трубы. Нежелателен контакт с другими инженерными коммуникациями. Максимальная длина отдельных фрагментов – 1 метр

Важно соблюдать строительные нормы и правила

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

  • при установке на плоской крыше расстояние не должно быть меньше 500 мм;
  • в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
  • если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

  • направление с поворотом в 90 или 45 градусов;
  • вертикальное направление;
  • горизонтальное направление;
  • направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

  • расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
  • расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
  • разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
  • расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

  • возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
  • расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
  • высота идеального дымохода имеет высоту не меньше 5 метров.

Как выбрать диаметр трубы

Для дымоходной системы необходимы предварительные расчеты с учетом мощности котла или печки, работающих на твердом, жидком, газообразном топливе. Стандартные варианты:

  • Для газохода от отопительной маломощной установки 3 кВТ приобретают прокат с просветом 8,5 см;
  • Когда мощность свыше 5 кВт устанавливают системы толще 12 см.

Минимальная толщина теплоизоляционного слоя – не менее 30 мм (базальтовая вата), для печек на дизтопливе – толще 4,5 мм. Процессу монтажа всегда предшествуют расчеты диаметра труб, толщины теплоизоляции.

Процессу монтажа всегда предшествуют расчеты диаметра труб, толщины теплоизоляции.

Принцип работы

Принцип работы дымовой трубы основан на стремлении горячих продуктов горения подняться вверх. Горячие газы расширяются, их плотность уменьшается и они стремятся «всплыть» в более высокий слой атмосферы с такой же плотностью. При подъеме отработанных продуктов горения в топке образуется разрежение и подсасывается свежий воздух. Тяга обеспечивает непрерывное поступление кислорода к топливу.

На тягу влияет немало факторов:

  • Высота дымохода.
  • Площадь сечения внутреннего канала.
  • Утепление канала.
  • Расположение оголовка относительно верха кровли (конька).
  • Приток достаточного количества воздуха.

Ошибки в монтаже дымохода

Так как правильно установить печь в доме и вывести трубу через стену получается не всегда, следует рассмотреть самые распространённые ошибки монтажа, чтобы избежать их. Некорректная робота конструкции возможна в таких случаях:

  • Недостаточное количество утеплителя на стыке элементов. В этом случае труба будет перегреваться.
  • Наличие стыков в местах прохождения через стену или кровельный свес. Такой монтаж повышает риск возгорания капитального сооружения.

Видео описание

В этом видеоролике наглядно показан пример нарушения правил монтажа сэндвич-дымохода:

  • Не соблюдено положение трубы. Она устанавливается строго вертикально. При утеплении капитальных стен пенопластом или минеральной ватой для крепления дымохода используются длинные дюбеля.
  • Отсутствует отлив на боковом скате кровли. В этом случае осадки могут попасть на утеплитель и ухудшить его функции.
  • Недостаточная общая высота вертикальной части. Эта ошибка приводит к ухудшению тяги.

Проблемы возникают при использовании некачественного изолирующего материала. Дешёвый утеплитель со временем усаживается, поэтому существует вероятность локального перегрева некоторых частей дымохода.

Советы специалистов

Перед покупкой необходимых материалов для обустройства наружного дымохода определяется мощность оборудования. Она влияет на диаметр труб. Ещё можно воспользоваться такими советами специалистов:

  • если отопительное оборудование оснащено принудительной тягой, то необязательно наращивать вертикальный участок конструкции, достаточно вывести горизонтальную трубу;
  • слишком длинный горизонтальный участок способствует замедлению дымового потока (значение не должно превышать 1-1,5м);


Правила монтажа труб дымоходаИсточник krovgid.com

Ревизионные отверстия обустраиваются не только на наружной части конструкции, но и на внутреннем горизонтальном элементе.

Срок эксплуатации наружного дымохода

Срок службы конструкции зависит от материала её изготовления и правильности монтажа. Керамические трубы при правильном использовании буду выполнять свою функцию до 40 лет. Кирпичный дымоход можно эксплуатировать более 50 лет. Нержавеющую сталь придётся поменять через 15-20 лет, но тут все зависит от толщины металла. Оцинковка имеет самый короткий срок службы: до 10 лет.

На долговечность конструкции влияет температура нагрева отходящих газов. Качественная сэндвич-система простоит до 20 лет. Сооружения служат дольше, если отопительное оборудование работает на газу или пеллетах.

Коротко о главном…

Дымоходы бывают одно- и двустенными. По материалу изготовления выделяются металлические, кирпичные сооружения и конструкции из сэндвич-труб. Последний вариант является оптимальным для частных домов. При монтаже дымохода соблюдаются правила его размещения в помещении. От правильности определения диаметра и высоты конструкции зависит её функциональность, а также наличие тяги в отопительном оборудовании.

Технология монтажа через деревянную и кирпичную стену одинаковая, но есть некоторые нюансы: древесина больше подвержена воспламенению и требует максимальной защиты. Во время монтажа нужно соблюдать пожарные нормы, а также учитывать возможные ошибки.

Как установить дымоход через крышу

При выводе дымохода из сэндвич труб через крышу, надо учитывать расположение балок перекрытия и стропильных ног на кровле. Надо подгадать так, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до горючего элемента должно быть не менее 13 см, и это — при условии, что горючий элемент будет защищен утеплителем. Чтобы выполнить это требование, часто приходится смещать трубу. Делают это используя два угла под 45°.

Смещение трубы для прохода через потолочное перекрытие

Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается металлической трубой без утепления. На фото выше она черного цвета

После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением.

В потолке вырезается отверстие, которое отвечает пожарным нормам — 250 мм от края трубы, если перекрытие будет защищено теплоизоляционным материалом. Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибивается гвоздями или крепится саморезами по дереву).

Серый материал по периметру отверстия — минерит

В полученный короб заводится труба сэндвич дымохода. Она должна быть направлена строго вертикально, без малейших отклонений. Жестко фиксировать ее нельзя, можно только придать направление, установив несколько планок, которые будут ее придерживать, но двигаться вверх/вниз она сможет без труда. Это необходимо, так как при нагреве ее длина значительно увеличивается.

Оставшееся пространство закладывается базальтовой ватой (проверьте температурный диапазон). Еще вариант — насыпать керамзита, гранулированного вспененного стекла. Раньше еще засыпали песок, но рано или поздно, он весь просыпался сквозь щели, так что сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрывается листом нержавейки, под который подкладывается (между ним и потолком) негорючий материал. Раньше это был асбестовый лист, но так как асбест признан канцерогеном, стали использовать картон из минеральной ваты.

Есть еще один вариант. Оббить края отверстия минеральной ватой, а затем вставить готовый потолочно-проходной узел из нержавейки. В нем сразу есть и короб, и декоративный нержавеющий экран.

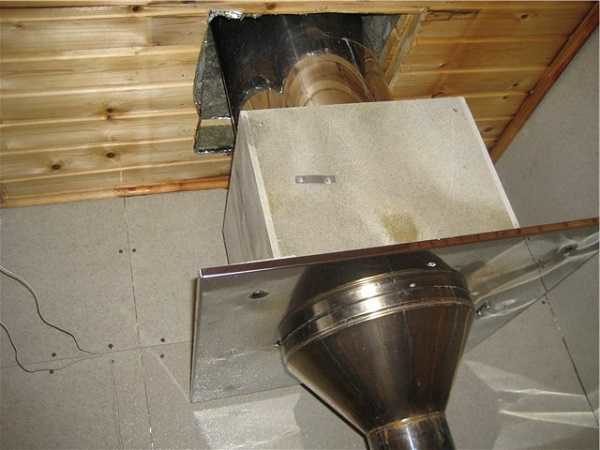

Готовый потолочно-проходной узел (один из вариантов)

Выведя трубу на чердак, проделывают отверстие в кровельном пироге. Все пленки в месте прохода (пароизоляцию и гидроизоляцию) надрезают крест-накрест. Полученные треугольники заворачивают и закрепляют скобами из степлера. Так урон получается минимальный. Обнажившуюся обрешетку обрезают так, чтобы до трубы было не менее 13 см.

Как вывести дымоход через крышу — проход потолочного перекрытия и кровли

На правом фото выше проход через кровлю неправильный — слишком маленькое расстояние между трубой и досками. По-хорошему надо обрезать их по нормативу, оббить тем же минеритом. Получится должно нечто, похожее на следующее фото.

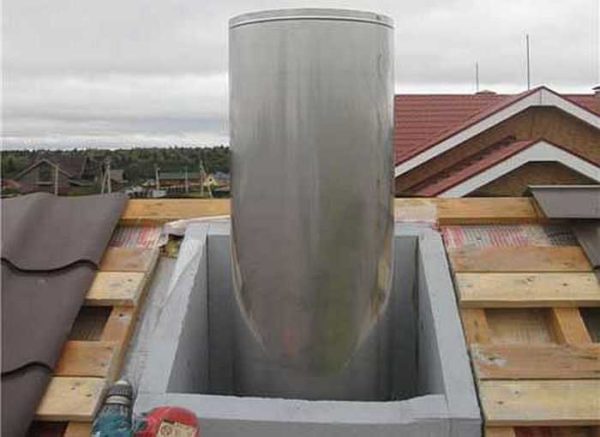

Правильный проход сэндвич-дымохода через кровлю

Далее, после настила кровельного материала, на трубу надевается мастер-флеш, юбке придается нужная форма (под форму кровельного материала).

Мастер-флэш для сэндвич-дымохода — резиновый колпак с гибкой «юбкой»

Стык резины и трубы заделывается термостойким герметиком. Также герметиком промазывается поверхность кровля под «юбкой».

Установленный на трубе мастер-флэш

Обратите внимание, каждое соединение модулей сэндвича стянуто хомутом. Для внутреннего дымохода это тоже справедливо

Требования к внешним дымоходам

От установки дымохода зависит безопасность использования бани, так как некачественная прокладка этого элемента отопительной системы по статистике МЧС является одной из наиболее частых причин возгораний, а также отравлений угарным газом. К внешним каналам дымоудаления предъявляются следующие требования:

  • Проход трубы черед стену внешнего канала дымоудаления размещают на высоте 1-1,5 м от уровня земли или выше.

  • Вертикальный участок дымохода располагают на расстоянии не менее 1,5 м от внешней стены и края кровельного свеса бани. Расстояние от внешней до соседнего дома не должно быть менее 1,5-3 м.
  • При прокладке внешнего дымохода допускается не более 3 поворотов трубы, но вертикальное размещение является более эффективным.
  • Общая протяженность горизонтальных участков трубы, не влияющая на силу тяги внутри дымохода, составляет не более 1 м.
  • Не допускается вывод трубы дымохода через стену в местах, где располагаются мансардные окна, балконы и окна второго этажа. Нельзя выводить дымоходные каналы в закрытые лоджии, коридоры, подъезды.
  • Место вывода трубы чрез стену оборудуют с помощью огнестойкого материала, дополнительно изолируя негорючим утеплителем.
  • Место прокладки дымохода внутри бани защищают с помощью металлических листов, которые предохраняют материал стен от перегрева и возгорания.
  • Не допускается подключение к вводному патрубку печи сэндвич-труб, соединение выполняется с помощью одноконтурных элементов из нержавеющей стали. Двухконтурные системы используются на внешних частях канала дымоудаления.

Подготовка к сборке

Перед тем как установить печку на даче с выходом трубы через стену, нужно подготовиться. Для работы требуется спецодежда и перчатки. Если будет осуществляться резка металлических изделий, желательно надеть защитные очки.

Подбор инструментов и материалов

Для выполнения работы требуются такие инструменты:

  • дрель, оборудование для резки материала;
  • термоустойчивый герметик;
  • заклёпочник;
  • хомуты, дюбеля, уголки;
  • фольгированный строительный скотч;
  • отвёртки;
  • уровень, отвес;
  • нож;
  • стремянка;
  • при работе с бетонными стенами потребуется перфоратор.

Комплектующие для монтажа дымоходаИсточник vse-postroim-sami.ru

Из материалов потребуется стальной патрубок, при помощи которого горизонтальный фрагмент соединяется с котлом. Ещё нужен тройник для подключения труб, колено (с его помощью конструкция направляется вверх), опорная консоль. Для крепления изделий на стене используются кронштейны, дюбеля. Соединение нескольких труб осуществляется посредством хомутов. Ещё нужен теплоизоляционный материал, защитный колпак.

Выбор места размещения

В доме есть центральные и боковые стены. Вторая расположена со стороны скатов и под свесами кровли. На эту часть попадает жидкость во время дождя (если не закреплена водосточная система). Над центральными стенами располагается небольшой кровельный выступ, поэтому риск попадания жидкости с крыши минимален.

Лучше монтировать дымовыводящую конструкцию по фронтальной стене. Тут учитывается, что на ней по линии прохождения дымохода не должно быть окон или балконов. Если приходится монтировать трубу сквозь свес, то обустраивается качественная огнезащита.

Выбор места для вывода дымохода через стенуИсточник stroychik.ru

Расчёт высоты дымохода

Так как правильно вывести дымоход через стену на улицу в деревянном доме можно только при соблюдении технических требований, первым параметром, который учитывается, является высота сооружения. Он зависит от этажности дома. Если высота здания не превышает 5 м, то минимальный параметр высоты конструкции составляет 5 м. Если пренебречь этим значением, в доме конструкция будет дымить в доме, тяга ухудшится, производительность отопительного прибора уменьшится.

Если труба будет слишком длинной, увеличится расход топлива. При высоте здания, превышающей 10 м, основным ориентиром считается его конёк: он должен быть ниже дымохода на 0,5 м. На указанную характеристику влияет сечение труб и мощность отопительного оборудования.

Высота дымоходаИсточник vosaduly.ru

Расчёт диаметра трубы

Внутренний диаметр конструкции должен соответствовать габаритам патрубка. Любое сужение внутреннего объёма трубы влияет на формирование тяги. На представленное значение влияет мощность оборудования: чем она выше, тем больше внутренний диаметр. Руководствоваться нужно стандартными строительными правилами:

Мощность, кВт Внутреннее сечение, см Минимальный диаметр, см
до 3,5 14×14 15,8
3,5-5,2 14×20 18,9
5,2-7 14×27 21,9

Если учитывать все технологические особенности монтажа, конструкция простоит не один десяток лет без существенных проблем.

Почему при монтаже дымохода через деревянную стену следует обратиться к специалистам

Важно очень строго выдерживать расстояние от стены, древесину вблизи дымохода обрабатывают специальными составами. Делать выход лучше с использованием готовых проходных узлов

Устанавливать их герметично могут специалисты, имеющие определенные навыки Даже зная, как проводят дымоход через деревянную стену от камина или металлической печки, не стоит рисковать, а доверить работу профессионалам.

Продумывая боковой дымоотвод, важно оценивать мощность теплогенератора. При соблюдении правил дымоход будет безопасным, при небольших затратах можно будет установить камин или дополнительную печь

Основные этапы монтажа сэндвич-дымохода

Как установить дымоход быстро? Ответ простой: приобрести сэндвич-трубу. Этот материал является идеальным решением для частного дома, особенно если большого опыта в строительстве нет. Для монтажа данного материала даже не потребуется помощник, все этапы можно выполнить самостоятельно.

Соединяем все элементы конструкции

Сэндвич-труба имеет одну конструктивную особенность – ребристое покрытие с обеих сторон. Такое устройство позволяет соединять элементы между собой, просто вставляя разные части одна в другую. Для отвода конденсата, который будет возникать в процессе работы, следует установить дополнительные тройники.


Последовательное соединение дымоходной трубы

Все стыки необходимо качественно и надёжно стянуть стальными хомутами. Чтобы соединить стартовую часть с котлом, камином или другим нагревательным прибором, следует приобрести соответствующий переходник с двумя разными диаметрами.

Для соединения внутренних изделий применяют простой метод. Достают одну внутреннюю трубу на расстояние 10 см, соединяют со второй (используя стальной хомут меньшего диаметра) и проталкивают внутрь внешней трубы. Для большей герметичности недостаточно применять только хомуты, также потребуется специальный герметик, рассчитанный на работу при высоких температурах.

Обезопасим перекрытия

При монтаже дымохода из сэндвич-труб, или другого материала, через стену, следует учитывать правила пожарной безопасности. Если это бетон или кирпич, то достаточно будет место стыка просто обработать герметиком. Куда сложнее в деревянных домах, где соприкосновение дымохода с деревянной стеной приведёт к пожару.


Заделывание места прохода трубы

Как обезопасить место соединения системы отвода с перекрытием:

  • Использовать оцинкованный лист, который следует закрепить на перекрытии. В середине листа прорезают отверстие, а в него вставляют дымоход. Оцинкованный лист не нагревается полностью и не передаёт чрезмерное тепло деревянной поверхности.
  • Расстояние от трубы до ближайшей деревянной поверхности обработать с помощью утеплителя. Практически все современные утеплители жаростойкие — при больших температурах не возгораются.

Вместо оцинкованного листа, многие строители используют асбестовый материал. Он также обладает повышенной стойкостью к воздействию высоких температур.

Выводим трубу на крышу

Монтаж дымохода из сэндвич-труб и прокладка его через крышу является наиболее кропотливым участком работы. Здесь потребуется не только приложить физическую силу, но также всё точно и правильно рассчитать.


Защитная конструкция для дымоходной трубы

Порядок вывода дымохода на крышу:

  1. Сделать отверстие в кровле. Чтобы оно получилось аккуратным, место заранее следует наметить с помощью строительного маркера. Спешить не надо, потому что кривое отверстие не добавит эстетики всей конструкции. Вырезать кровлю удобнее всего с внутренней её части.
  2. Изнутри устанавливается подкрышный лист, надёжно закрепляется, а снаружи – крышная разделка.
  3. Осталось только вывести наружную часть сквозь отверстие и надёжно обработать края герметиком.

Теперь можно ещё раз проверить качестве конструкции, и как окончательный этап – снять всю защитную плёнку. Можно смело растапливать котёл или камин и смотреть все стыки и отверстия, обработанные герметиком.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
