Как правильно соединить металлопластиковые трубы при монтаже

Содержание:

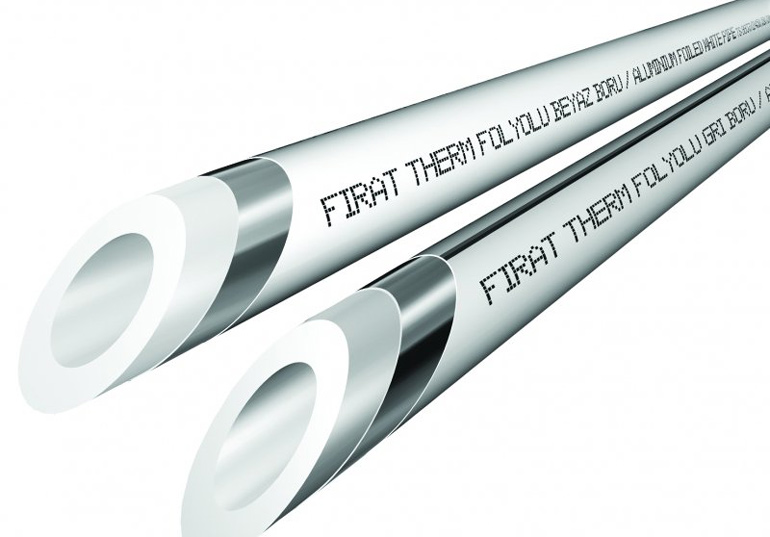

Достоинства металлопластика

Самое большое преимущество армированных труб по сравнению со сталью – устойчивость к коррозии. Они меньше стоят по сравнению со стальными и тем более медными системами, монтаж дешевле и проще. Металлопластиковые системы устойчивы к агрессивным средам, вода в них не приобретает неприятного запаха или привкуса.

Срок службы при нормативных условиях эксплуатации составляет десятки лет, в коммуникациях холодной воды может достигать полувека (возможно, даже больше). Потенциальный срок службы систем из сшитого полиэтилена для холодной воды может достичь 100 лет (но пока не проверено, доживем – увидим).

Долговечность металлопластиковых коммуникаций зависит от рабочего давления и температуры – в системах горячего водоснабжения и отопления металлопластик служит меньше.

Армирование уменьшает проницаемость трубопроводов для газов, в частности, кислорода, – это удлиняет срок службы металлических деталей. Металлопластиковые изделия прочны, безвредны для человека, экологичны, не подвержены гниению.

Термическое расширение – в 3-5 раз меньше, чем у пластика без армирования, его морозостойкость – до -55 °С. Термостойкость достаточна для использования в системах горячего водоснабжения и отопления (выдерживает длительное нагревание до +95 °С, кратковременно — до +110 °C).

Эстетичность позволяет не прятать коммуникации за экранами и кожухами, выпускаются цветные модификации материалов. Нет необходимости в антикоррозионной обработке, очистке, окраске. Трубопроводы легко моются, режутся и гнутся; соединение производят при помощи фитингов или диффузионной сварки (ПП).

У металлопластиковых труб имеются и минусы:

  1. Прочность металлопластиковых конструкций ниже, чем медных и стальных конструкций. Для инженерных коммуникаций в частном доме этот параметр не так важен, если речь не идет о прокладке наружных трубопроводов в тяжелых условиях.
  2. Полипропилен и полиэтилен нестойки к ультрафиолету.
  3. Меньшая огнестойкость по сравнению с металлическими коммуникациями.
  4. Гибкость металлопластиковых труб, армированных фольгой, меньше по сравнению с изделиями без армирования.

Ремонт ровного участка трубопровода

Если протекает металлопластиковая труба (пластиковая, полипропиленовая и так далее) на ровном участке, то устранить течь можно одним из следующих способов:

использовать зажимной хомут. Это специальное приспособление, оборудованное резиновой прокладкой, позволяющей достичь герметичности соединения. Основное достоинство хомута – быстрота устранения протечки, а основной недостаток – недолговечность полученного соединения;

Устройство для временного устранения течи трубы

использовать клеевую ленту. Специальная лента является более дешевым аналогом зажимного хомута. Применять ленту достаточно просто. Необходимо обмотать место образования течи несколькими слоями. Полученное соединение также будет весьма недолговечным;

Лента для быстрого устранения течи

  • холодная сварка;
  • клеевой бандаж.

Применение холодной сварки

Смеси для холодной сварки помогают быстро и качественно устранить течь трубы в максимально короткий промежуток времени. Чтобы устранить протечку, необходимо:

  1. перекрыть поступление воды в трубопровод;
  2. аккуратно зачистить место течи и полностью высушить остатки воды;

Подготовка трубы к наложению холодной сварки

  1. отрезать небольшой кусок специального состава и размять пальцами до получения однородной смеси;

Разминание состава до однородности

  1. нанести смесь на трещину в трубе ровным слоем и дать полностью застыть используемому материалу. В среднем для застывания требуется 3 – 4 часа.

Выравнивание состава на трубе

Выполнять работу требуется максимально быстро, так как при соприкосновении с воздухом состав полимизируется в короткие сроки.

Технология применения холодной сварки в различных ситуациях представлена на видео.

https://youtube.com/watch?v=Sj5uJcbv5Ak

Как сделать клеевой бандаж

Для изготовления бандажа потребуются:

  • стеклоткань. Размеры ткани зависят от размеров трубы. Оптимальным считается отрез ткани по ширине в 2 – 3 раза превышающий диаметр трубы, а по длине, позволяющий обмотать трубу 5 – 6 раз;
  • двухкомпонентный клей;
  • растворитель.

Сделать клеевой бандаж можно по следующей схеме:

  1. труба очищается от загрязнений растворителем, ацетоном или иными аналогичными составами;
  2. стеклоткань пропитывается клеем и наматывается в несколько слоев на поврежденный участок трубы;
  3. ожидается полное высыхание полученного соединения.

Устранение протечки при помощи клеевого бандажа

При устранении течи трубы любым из приведенных методов необходимо четко соблюдать технику безопасности по работе с трубами и дополнительными материалами.

Способы монтажа труб из металлопластика между собой

Соединение металлопластиковых труб между собой осуществляется при помощи фитингов. Сварка или пайка, которая является основным способом соединения органических полимеров, здесь невозможна из-за наличия прокладки из металла.

Способы монтажа можно разделить на:

  • Разъемные соединения – стыковка обжимными фитингами. Требует периодического контроля.
  • Неразъемные – соединение на пресс или пуш фитингах. При качественном монтаже используют для прокладки скрытых коммуникаций.

Вне зависимости от типа выбранного фитинга трубу следует подготовить к монтажу. Ее выравнивают по направляющей оси. Минимальный ровный отрезок от края составляет не менее 10 см.

Для подготовки трубы к соединению понадобятся следующие инструменты:

  • Труборез. Разрезать мягкую металлопластиковую трубу можно ножовкой по металлу, острым ножом. Однако для качественного соединения необходима неповрежденная окружность и строго перпендикулярный направляющей оси срез, без заусенцев или иных изъянов. Такой срез дают специальные ножницы.
  • Калибратор — для восстановления окружности и обработки внутренней части среза. Обработка среза заключается в снятии стружки с внутреннего слоя под углом в 45 градусов. Операция позволяет провести качественное соединение металлопластиковых материалов.
  • Фаскосниматель – для обработки внешней кромки среза.

Монтаж обжимными фитингами

Обжимной (компрессионный) фитинг для металлопластиковых труб представляет собой разборную деталь, которая состоит из литого корпуса со штуцером, уплотнительного кольца и обжимной гайки. На корпусе установлены две резиновых прокладки, плюс обязательно должна быть диэлектрическая силиконовая прокладка. Монтаж осуществляют вручную, используя разводной и гаечный ключ.

Схематично процесс выглядит следующим образом. Трубу следует отрезать по размеру и подготовить к монтажу, обработав срез с двух сторон.

  • Соединяемый отрезок протирают от пыли, тщательно вытирают следы масляных загрязнений. Для обезжиривания используют спиртовой раствор и ветошь.
  • Компрессионный фитинг раскручивают – снимают обжимную гайку, разрезное кольцо.
  • В указанном порядке их следует надеть на трубу.
  • Вставляют штуцер фитинга в трубу до упора, используя физическое усилие. Для лучшего скольжения штуцер можно намочить.
  • Сдвигают на край кольцо. Фиксируют соединение гайкой.

Затягивание обжимной гайки проводят двумя ключами. Одним фиксируют неподвижно фитинг, другим затягивают гайку.

Соединение получается разборным. Со временем его придется несколько подтягивать, поэтому компрессионные фитинги применяют в коммуникациях с открытым доступом.

Монтаж пресс-фитингами

Пресс-фитинг устроен подобно компрессионному, но вместо гайки на резьбе для фиксации соединения используется обжимная гильза. Чтобы запрессовать обжимную гильзу понадобится дополнительный инструмент – пресс-клещи (в ручном или электроприводном варианте). Пресс-клещи различаются по размеру, в зависимости от диаметра металлопластиковых коммуникаций.

Монтаж начинают с подготовки трубы. С пресс-фитинга снимают металлическую гильзу и надевают ее на подготовленный конец трубы. Внутрь вставляют штуцер. Клещами фиксируют соединение, зажимая их до полного сведения ручек. Сдавливание проводят однократно.

Использование пуш-фитингов в соединении металлопластиковых труб

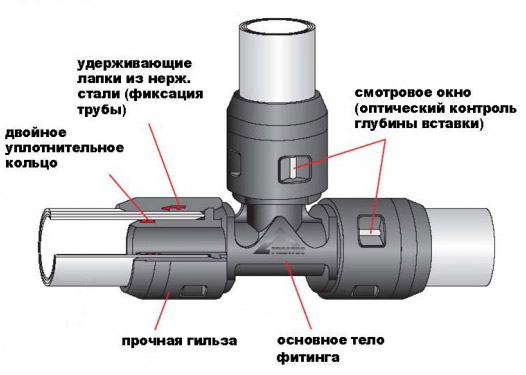

Пуш-фитинг представляет собой самофиксирующуюся деталь. Он позволяет соединить металлопластик без использования дополнительных инструментов. Здесь требуется качественная подготовка срезов. К обоим концам фитинга подсоединяют трубы, надевая их на штуцера. Соединение фиксируется пуш-фитингом. Окончательно процесс соединения завершается за 3 часа, когда полиэтиленовый материал восстановит свою конфигурацию.

Использование пуш-фитингов является надежным способом для сборки коммуникаций из металлопластика для людей, которые никогда не пользовались сантехническими инструментами. Оно получается неразъемным, герметичным. Пуш-фитинги можно использовать для прокладки скрытых коммуникаций. Недостаток здесь один – высокая стоимость соединительных деталей.

Назначение и устройство фитингов

Любой компрессионный фитинг состоит из нескольких элементов. Литой металлический корпус с резьбой представляет собой основу изделия. Отрезок трубы присоединяется к корпусу изделия при помощи обжимного кольца. Кольцо зажимается при накручивании накидной гайки и крепко фиксируется. За герметичность соединения отвечает резиновое или силиконовое уплотнительное кольцо.

Пресс-фитинг состоит из двух элементов: металлического корпуса и обжимной гильзы. Стык рассчитан на эксплуатацию при давлении носителя до 10 атмосфер.

Корпус пуш-фитинга чаще всего выполняется из полимера, по прочности не уступающего металлу. Внутреннее кольцо устройства оснащается пружиной, которая позволяет легко зафиксировать трубу в нужном положении.

Разводка труб канализации

Свои особенности имеет работа по монтажу канализационных металлопластиковых труб.

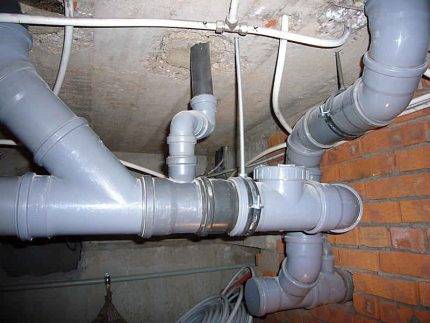

Канализационная разводка из металлопластика имеет ряд особенностей

В этом случае важно использовать трубы большего диаметра, а также принять меры для организации наклона трубопровода. В этом случае для беспрепятственного отвода стоков с предотвращением засоров важно соблюдать следующие требования:. В этом случае для беспрепятственного отвода стоков с предотвращением засоров важно соблюдать следующие требования:

В этом случае для беспрепятственного отвода стоков с предотвращением засоров важно соблюдать следующие требования:

Выдерживать уклон (0,02-0,03 от целостной длины конструкции) по направлению к сливному коллектору.
Запрещается ставить отводы под углом 90 градусов при монтаже конструкций.
Необходимость установки специальных тройников со съемными крышками (ревизии) на участках перед поворотами, склонными к образованию засоров.
При укладке системы скрытым способом важно напротив ревизии оставлять смотровые окошки.
Собирая систему, важно оставлять запас, предназначенный для температурного расширения изделия.

Для монтажа канализации необходимо использовать трубы, диаметр которых обеспечивает легкую проходимость сточных вод. Для унитазов рекомендуется применять изделия диаметром не менее 100 мм, для ванн и раковин – достаточно 50-75 мм.

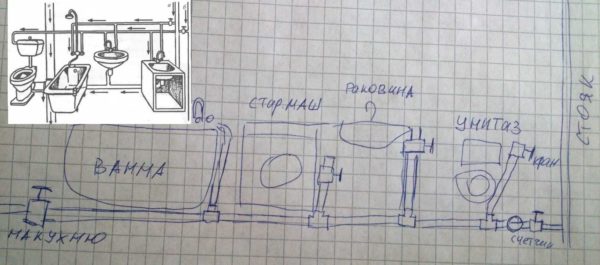

Пример разводки системы водоснабжения

Сначала рисуем план разводки водопровода. Сделать это можно на листе бумаги, обозначив необходимые фитинги

Обратите внимание, что под установку кранов необходима установка фитинга с резьбой на конце. Краны нужны на отводах к бытовой технике и к сантехническим приборам, к радиаторам отопления

Это дает возможность отключать приборы не перекрывая всю систему целиком. Тип резьбы и ее размер подбираете в зависимости от вида используемого крана.

Пример системы водоснабжения на металлопластиковых трубах

Также переходные фитинги нужны до и после счетчика (воды или отопления зависит от типа системы). Нарисовав подробный план, проставляете размеры на всех участках. По данному чертежу считаете, сколько и чего вам надо. Фитинги можно закупать строго по списку, а трубы желательно взять с некоторым запасом. Во-первых вы могли ошибиться при измерении, во-вторых, при отсутствии опыта можно какой-то кусок испортить — отрезать меньше, чем требуется или неправильно обжать, и т.п.

Договоритесь о возможности обмена

При покупке всего необходимого договоритесь с продавцом о том, что при необходимости вы сможете поменять/вернуть некоторые фитинги. С ними часто ошибаются даже профессионалы, а уж тот, кто решился делать разводку системы водопровода или отопления из металлопластика своими руками и подавно. Остатки трубы никто у вас обратно не примет, а фитинги — запросто. Но для гарантии сохраняете чек.

Иногда удобнее использовать коллекторы. Они позволяют параллельно подключить несколько потребителей. Бывают коллекторы для водопровода и для отопления (при разводке теплого пола)

Когда и как начинать работу

Придя домой, разложите фитинги, приступайте: монтаж металлопластиковых труб летом можно делать сразу, зимой надо выждать некоторое время (часов 12), пока все элементы не нагреются до комнатной температуры. Отрезать за раз желательно один отрезок трубы нужной длины. Это чуть дольше, но так точно не запутаетесь. Далее действия в зависимости от выбранного типа фитингов.

Разводка отопления металлопластиковыми трубами делается только на пресс-фитингах

После завершения монтажа металлопластиковых труб, трубопровод проверяют. Если это водопровод, достаточно открыть кран на входе. Делать это надо постепенно и плавно. Система сразу начнет заполняться водой. Если ничего нигде не потекло — вы все сделали верно. Если какие-то соединения потекли, их надо или переделать — если использовались пресс-фитинги, или подтянуть — если сборка была на обжимных соединителях.

Если из металлопластиковых труб собиралась система отопления, перед пуском ее надо опрессовать — испытать повышенным давлением, закачав в систему холодную воду. Если испытание прошло успешно, можно делать пробный запуск отопления.

Видео по теме

Еще раз о том, как правильно проводить монтаж металлопластиковых труб объяснят специалисты Valtek (Валтек), продукция которой считается одной из лучших на этом рынке.

Способы скрепления металлопластиковых труб

Система водоснабжения состоит из комплекта металлопластиковых труб и металлических фитингов. При прокладке системы основной задачей является надежное соединение труб посредством фитингов. Средства соединения для металлопластиковых труб позволяют выполнять такую работу без привлечения специалистов.

Такую стыковку можно обеспечить несколькими способами:

  • при помощи компрессионных фитингов;
  • с помощью прессовых фитингов. В свою очередь, прессовые фитинги могут иметь обжимные или надвижные муфты.

Рассмотрим способы соединения металлопластиковых труб и порядок выполнения работы каждым из данных способов.

Соединения посредством компрессионных фитингов

Преимуществом соединения труб из металлопластика данным методом является то, что любой человек может выполнить их самостоятельно, без использования специального инструмента.

Кроме того, такой вид соединений считается разборным, поэтому можно легко заменить любой элемент водопровода уже в процессе эксплуатации.

Фитинг состоит из металлического штуцера с двумя резиновыми прокладками, накидной гайки и латунного обжимного кольца с разрезом. При закручивании гайки кольцо сжимается, обеспечивая плотный контакт трубы со штуцером.

Соединение металлопластиковых труб компрессионными фитингами

Поскольку металлопластик хорошо гнется, то соединения труб со штуцерами можно производить как последовательно, по мере прокладки магистрали, так и после нарезки по размерам всех труб.

В магазинах металлопластиковые изделия хранятся в рулонах, поэтому необходимо вначале их выровнять

Особое внимание уделяется концевым участкам. С торцов труб снимается внутренняя фаска не менее 1 мм при помощи ножа или круглого напильника

На трубу продеваются накидная гайка и кольцо. Резиновые уплотнители на фитинге и торец соединения смазываются маслом.

Торец трубы заводят на фитинг до упора. Силу прикладывать нельзя, лучше использовать вращательные движения. Кольцо надвигается на штуцер, после чего закручивается накидная гайка. Для закручивания нужно использовать два ключа. Одним придерживается штуцер, а другим закручивается гайка.

Технология соединения металлопластиковых труб допускает неполную затяжку гайки. При проверке герметичности водопровода соединения подтягиваются, если они пропускают воду.

Использование обжимных фитингов

Соединение труб из металлопластика с использованием обжимных фитингов является более надежным благодаря жесткой фиксации соединений. Поэтому его используют в тех случаях, когда трубы необходимо скрыть в стене или под полом. Соединение является неразборным.

Фитинг состоит из:

  • штуцера с кольцевыми выступами и уплотнителями,
  • обжимной муфты,
  • диэлектрической прокладки.

Муфта может быть латунной или стальной. Надежность соединения обеспечивается обжиманием муфты вокруг трубы.

Труба обрезается по заданному размеру, после чего на нее надевается обжимная муфта. Торец трубы расширяется при помощи специального эспандера. Расширенный торец позволяет легко вставить туда фитинг. Между трубой и фитингом вставляется диэлектрическая прокладка, которая предотвращает соприкосновение алюминия с материалом штуцера.

В трубу аккуратно заводится штуцер с уплотнителями, после чего обжимная муфта надвигается на место соединения и обжимается специальными пресс-клещами. Такие клещи имеют комплект насадок для разного диаметра труб. Можно использовать только тот диаметр, который соответствует диаметру трубы.

Можно использовать также электрический обжим, но практика показывает, что такой инструмент значительно дороже ручного, а по эффективности они приблизительно равны. Допускается лишь однократный зажим соединения клещами.

После обжима на металлической муфте должны появиться две параллельные круговые полосы. Металлическая поверхность муфты должна принять дугообразную форму.

В некоторых моделях фитингов обжимная муфта изначально закреплена на корпусе фитинга, что не должно смущать людей. Принцип соединения такого фитинга остается прежним.

Правила монтажа

Чтобы избежать переделок и лишних затрат на дополнительный материал, нужно сначала спроектировать схему водопровода, нанести на стены трассу прокладки труб и точное расположение всех приборов потребления, перекрытия, очистки и учета воды.

В местах прохода через стены следует аккуратно прорезать отверстия и вставить в них защитные кожухи. Их можно сделать из любых труб с большим диаметром, чем суммарный диаметр изделий, проходящих через этот кожух.

Водопроводные трубы в защитной гильзе должны свободно двигаться для предотвращения температурных деформаций. После прокладки труб кожухи следует закрыть декоративными заглушками.

После нарезки торцы водопроводных труб из металлопластика следует обработать калибратором и сделать необходимые фаски. Использовать пресс-фитинг нужно аккуратно, потому что в случае брака повторно обжать его не получится. Понадобится обрезка бракованного стыка, наращивание трубы и установка нового фитинга.

https://youtube.com/watch?v=c3LqTHbrJts

Чтобы прикрепить трубопровод к стенам, нужно воспользоваться клипсами. Их подбирают соответственно диаметру водопровода и вставляют в стену через один метр. Нельзя применять клипсы меньшего диаметра, чем монтируемые трубы. Последние не смогут свободно перемещаться в результате действия температурных расширений. Это приведет к деформации водопровода.

Аккуратная затяжка гаек на фитингах предотвратит повреждение резьбы и замену ставшего непригодным соединителя на новый. При изгибе нужно выдерживать допустимый радиус, иначе не избежать механических повреждений.

Если планируется водопровод скрытого типа, то требуется устроить смотровые люки для обслуживания компрессионных фитингов.

Температура окружающей среды во время работы не должна быть ниже +100 С. Не нужно покупать изделия без сертификата качества – можно стать обладателем подделки.

Мне нравитсяНе нравится

Метод соединения опрессовкой

Прессовые фитинги для соединения труб из металлопластика довольно просты в использовании, их конструкция представлена на рисунке.

Устройство пресс фитинга Valtec (Валтек) для труб из металлопластика

Расшифровка обозначений на рисунке:

  • a – штуцер, для его изготовления, как правило, применяются латунные сплавы;
  • b- диэлектрические пластиковые кольца;
  • c – сделанная в виде кольца уплотнительная прокладка;
  • d, f – обжимные гильзы;
  • е – металлопластиковая труба;
  • g- хвостовик фитинга (вставляется в трубу).

У метода опрессовки есть свои неоспоримые достоинства, основными из которых являются:

  • обеспечивается высококачественное соединение;
  • допускается установка в системе отопления «Теплый пол», а также допускается скрытое расположение в стенах;
  • монтаж производится в течение нескольких минут.

У опрессовки есть свои недостатки, к их числу можно причислить:

обязательное наличие пресс-машины, она может иметь ручной или механический привод;

Набор инструментов для обжима

устройство нельзя использовать повторно, после того, как произведен демонтаж, их выбрасывают вместе с куском трубы.

Прежде чем купить пресс фитинги, используемые для соединения труб из металлопластика, убедитесь в их качестве, китайские аналоги значительно дешевле изделий, которые выпускают такие производители как: Henco, Far, Ltm, Pexal, Valsir, Tiemme, но уступают им в надежности.

Какой вид стыковки лучше

Каждый из описанных ранее методов стыковки элементов трубопровода имеет свои преимущества. Компрессионное соединение является разборным, в случае износа отдельных участков их можно заменить без проблем. Недостаток — требуется периодическое техническое обслуживание, проверка герметичности стыков.

Пуш-фитинги являются самыми простыми в монтаже. Для их установки не требуется особых навыков и сложных приспособлений.

При установке пресс-фитингов получаем неразъёмный стык, который не требует постоянного осмотра. Такой узел можно замуровать в стену. Используется на прямых участках трубопровода.

Следует отметить, что метод стыковки зависит от материала, из которого они изготовлены, и условий эксплуатации трубопровода.

Советы по экономии

Самым дешевым способом монтажа трубопровода из металлопластика является их пайка с помощью нагревательных приспособлений. Используемая при этом арматура выполнена из полипропилена, имеет невысокую цену.

Все остальные фитинги включают в свою конструкцию элементы из меди, латуни, коррозийностойкой стали, что значительно увеличивает их стоимость. Самыми дорогими считаются пуш-фитинги.

Источники

  • http://TrubaMaster.ru/vodoprovodnye/soedinenie-metalloplastikovyh-trub-fitingami.html
  • https://kachestvolife.club/o-chistote/santehnika/tehnologiya-montazha-metalloplastikovyh-trub-svoimi-rukami
  • https://truby-moskva.ru/kak-montirovat-metalloplastikovye-truby.html
  • https://InfoTruby.ru/soedinenie/metalloplastikovyh-trub
  • https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/metalloplastikovye-truby
  • https://trubarik.ru/metalloplastic/soedinenie-metalloplastikovyh-trub-fitingami
  • https://santehnika.guru/truby/montazh-metalloplastikovyh-trub.html
  • https://aqua-rmnt.com/uchebnik/truby/montazh-metalloplastikovyx-trub.html
  • https://InfoTruby.ru/soedinenie/5-sposobov-soedineniya-metalloplastikovyh-trub

Тройники

Фитинг – тройник для металлопластиковых труб является важной деталью для отводов и разветвления на магистралях. Эти варианты приспособлений дают возможность состыковать три трубопровода

Смотреть видео – обзор пресс фитингов и правильная опрессовка

ПРЕСС-ФИТИНГ для МЕТАЛЛОПЛАСТИКОВОЙ ТРУБЫ | ОБЗОР

Watch this video on YouTube

Тройники бывают равнопроходными и переходными. Переходной тройник ставят на стыке трубопроводов с разными объемами, а устройства равнопроходного типа ставят на магистралях с одинаковым объемом.

Одна важная особенность этих фасонных изделий, что они помогают площадь конструируемой магистрали свести к минимальным габаритам.

Стоимость тройников зависит от материала их изготовления. Чтобы функционирование этого механизма не оказалось опасным, стоит приобретать товар у проверенных производителей. Иначе качество тройника может оказаться низким, а для этого варианта это не  допустимо.

Соединение труб при помощи компрессионных фитингов

Конструкция и принцип действия компрессионных фитингов

Обжимные латунные фитинги компрессионного типа состоят из таких компонентов, как штуцер, разрезное кольцо и накидная гайка, при этом обеспечивая надежное соединение элементов посредством обыкновенного гаечного ключа.

Закручивая накидную гайку фитинга, мы тем самым сжимаем на трубе пресс-гильзу (разрезное О-образное кольцо), благодаря чему достигается необходимая плотность между внутренней стенкой металлопластиковой трубы и штуцером фитинга.

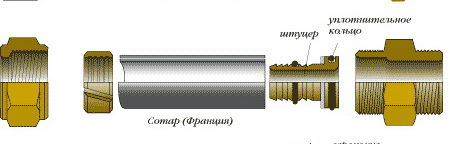

Конструкция компрессионного фитинга

Преимущества компрессионного соединения

Преимущество подобного соединения канализационных и водопроводных труб состоит в том, что установка не требует применения специального инструмента и оборудования, при этом остается возможность при необходимости демонтировать соединение.

Теоретически единожды собранный узел может быть разобран и собран заново, однако на практике можно заметить, что впервые использованный фитинг и соединение в целом является наиболее надежным.

Монтаж трубопровода с применением компрессионных фитингов

При закреплении труб из металлопластика потребуется минимальное количество хомутов и зажимов, поскольку трубы такого типа прекрасно сохраняют форму.

Устройство трубопровода может быть осуществлено и по коллекторной, и по тройниковой схеме. При использовании тройниковой схемы фитинги могут присоединяться к трубе последовательно либо врезаться уже после прокладки трубопровода.

Технология соединения металлопластиковых труб при помощи компрессионных фитингов выглядит следующим образом:

  1. Трубу выравнивают, обеспечивая прямой ровный отрезок до и после реза не меньше чем в 10 см.
  2. Далее подготавливают трубу, как было описано ранее. Требуется также обеспечить заходную фаску на торцах трубы не более чем в 1 мм.
  3. Надевают на трубу накидную гайку, а затем разрезное кольцо.
  4. Увлажняют штуцер.
  5. Садят трубу на штуцер таким образом, чтобы ее торец упирался всей плоскостью в кромку фитинга.
  6. Закручивают от руки накидную гайку на штуцер до упора. Гайка должна идти по резьбе легко, если же для этого необходимо приложение усилий, значит, она идет не по резьбе, и дальнейшее закручивание может привести к порче резьбы, что, скорее всего, потребует замены фитинга.
  7. Одним гаечным ключом удерживая корпус фитинга, дотягивают накидную гайку другим ключом на 1-2,5 оборота так, чтобы на виду остались 1 или 2 резьбовых нити.
    Использование ключей с дополнительным рычагом и приложение чрезмерных усилий не допускается.

Инструкция по монтажу металлопластиковых труб: соединение

С целью утепления, а также во избежание оседания конденсата на трубах, на них надевают гофрированные шланги, сделанные, как правило, из вспененного полиэтилена. Шланг разрезают вдоль одним резом, надевают на трубопровод и по необходимости укрепляют скотчем.

Маркировка компрессионных фитингов

Маркировка фитингов производится по двум показателям:

  • внешнему диаметру соединяемых труб;
  • типу резьбы на фитинге.

К примеру, фитинг типа «ниппель» с внутренней резьбой и маркировкой 16×1/2 может быть использован в качестве средства соединения для металлопластиковых труб, с одной стороны которого может быть прикреплена канализационная или водопроводная труба диаметром 16 мм, с другой – трубная арматура с 1/2 дюймовой резьбой.

https://youtube.com/watch?v=AM682t7GHhI

Ремонт поврежденных металлопластиковых труб

При выходе из строя самой металлопластиковой трубы, например, при ее разрыве, необходимо незамедлительно заменить поврежденную часть трубопровода на новую. Хотя если такой возможности нет, существуют меры по временному устранению течи.

Поврежденная часть трубы

Наиболее часто в данном случае используют бандаж. Это очень надежный и долговременный метод починки небольших трещин. На практике трубы с установленными на них бандажами могут эксплуатироваться длительный период, вплоть до нарушения целостности в другом месте.

О том, как отремонтировать металлопластиковую трубу с применением бандажа, описано далее:

  1. подготовьте бандаж – его можно купить в магазине или изготовить своими руками (для этого подойдут хомуты из металла с нужным диаметром);
  2. отмерьте необходимую длину бандажа, предусматривая припуски по 2 см и более по обеим сторонам места неисправности;
  3. повреждение на трубе обмотайте лоскутом резины толщиной 2-5 мм, поверх наложите сам бандаж, прочно закрепите.

Бандаж незаменим при ремонте не только трещин и свищей в металлопластиковых трубах, но и некоторых других маленьких по размеру повреждений. Невозможно с его помощью «залатать» лишь длинные, обширные трещины.

Схема создания бандажа

Понять, целесообразен ли ремонт металлопластиковой трубы, или все же лучше ее заменить, можно, оценив размер повреждения. Если повреждение (или свищ) небольшое, попробуйте применить холодную сварку. Для этого:

  1. слейте из трубопровода воду, освободите от воздействия давления;
  2. высушите место разрыва, обработайте его наждачной бумагой;
  3. с помощью раствора холодной сварки замажьте свищ.

Окончательное высыхание сварки наступает примерно через сутки, после чего трубопровод годен к эксплуатации. Однако учтите, что холодная сварка годится для ремонта не всегда: на нее разрушительно влияет высокое внутреннее давление в системе и перепады температур.

Особо хочется отметить, что металлопластиковые трубопроводы при квалифицированном монтаже с применением качественных материалов и при периодических мероприятиях по профилактике течей служат долгие годы, не принося своим хозяевам проблем.

Способы соединения

Далеко не каждый человек без практического опыта знает, как соединить металлопластиковые трубы между собой. Известно три эффективных метода сборки трубопроводов из комбинированного материала. Соединения можно разделить на две группы:

  • неразъемные — изготавливается с помощью пуш фитингов или опрессовки;
  • разъемные — соединения изготавливаются с помощью обжимных фитингов.

Монтаж с обжимными фитингами:

  1. Очистить места соединения от грязи, пыли с помощью обезжиривателя. Для этого нужно использовать ветошь, пропитанную в спиртовом растворе.
  2. Раскрутить фитинг, снять разрезное кольцо, обжимную гайку.
  3. Надеть детали на торец трубки.
  4. Штуцер фитинга вставить в трубку, пока он не упрется.
  5. Разрезное кольцо сдвинуть на край, зажать стык обжимной гайкой.

Монтаж с пресс-фитингами похож на использование обжимных деталей, но вместо зажимной гайки на детали одевается обжимная гильза, которая закрепляется пресс-щипцами. Этапы выполнения монтажных работ идентичные, но последнее действие — обжим гильзы с помощью клещей требуемого диаметра. Он выполняется однократно.

Процесс стыковки отдельных элементов с помощью пуш-фитингов подходит для людей, которые никогда не работали со специальным инструментом для сантехнических работ. Необходимо заранее подготовить торцы трубок. После этого нужно соединить трубки с фитингом, подождать 3 часа до запуска системы.

Обжимные фитинги (Фото: Instagram / valterra_ru)

Особенности труб из металлопластика

Металлополимерные трубопроводы используют для монтажа домашних водопроводных коммуникаций, для устройства тёплого пола, в канализационных и водоотводящих системах.

Характеристики и свойства труб из металлопластика зависят от особенности их структуры.

Стенка трубного материала представляет собой многослойный «пирог» из пяти слоёв:

  1. Сшитый полиэтилен — внутренний слой, имеющий гладкую поверхность и высокую устойчивость к действию высокой температуры. Термин «сшитый» обозначает особенности структуры полиэтилена на молекулярном уровне. Органический полимер подвергают дополнительному воздействию для соединения молекул дополнительными горизонтальными связями. Прошивка соединяет до 85% свободных молекул, придавая полиэтилену высокую плотность, устойчивость к механическим, температурным воздействиям.
  2. Клеевой слой.
  3. Слой алюминиевой фольги.
  4. Клей.
  5. Внешний, декоративно-защитный полиэтиленовый слой.

Положительные свойства металлополимерных труб:

  • Долговечны. При особом соединении могут быть замурованы в стену.
  • Пластичны, что не требует дополнительных фитингов на изгиб.
  • Устойчивы к коррозии. Металлический слой надёжно изолирован полиэтиленом от вредных воздействий.
  • Обладают большой пропускной способностью, не «зарастают» отложениями на внутренней стенке.
  • Имеют хорошую теплопроводность, высокую шумоизоляцию.
  • Экологически безопасные.
  • Имеют малый вес.
  • Совместимы со всеми видами трубопроводов.
  • Доступны для самостоятельного монтажа.

К недостаткам можно отнести:

  • высокую стоимость неразъемных фитингов;
  • слабую устойчивость обжимных (компрессионных) фитингов к перепаду температур;
  • неустойчивость полиэтилена к солнечным лучам.

Ограничением для эксплуатации металлопластиковых труб служит температура рабочей среды, превышающая 150 градусов, а также давление в системе более 10 бар в сочетании с температурой 95 градусов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
