Столбчатый фундамент для беседки своими руками: технология строительства

Расчет размеров фундамента

Сделана беседка из пеноблоков или же из оцилиндрованного бревна, при проектировании основания под нее важен расчет размеров фундамента, напрямую влияющий на потребность в материале для его монтажа. При расчете учитывают следующие параметры основания:

  • Протяженность фундамента – периметр. Рассчитывается как сумма всех его сторон (в случае с прямоугольными или квадратными беседками) или длинна окружности (для круглых беседок);
  • Ширина фундамента – равна толщине стен беседки с запасом в 10-15 см.
  • Высота фундамента – определяется глубиной промерзания грунта, залеганием подземных вод, особенностями почвы, высотой надземной части основания – цоколя.

Найдя произведение описанных выше габаритов основания можно найти объем необходимого для его заливки бетона.

Видео описание

При расчете ленточного фундамента есть один важный нюанс, который надо обязательно учитывать. Подробнее смотрите в видеоролике:

Почему образовываются перекосы – причины

В том случае, если беседка из блоков по истечение некоторого времени начинает «беспокоить» своего владельца появляющимися на стенах трещинами и общим, хоть и не значительным, перекосом всей конструкции, значит при монтаже основания были допущены ошибки.

Основные причины возникновения перекосов фундамента являются:

  • Уплотнение грунта под тяжестью конструкции – рыхлые почвы при нагрузке будут уплотняться, вызывая неравномерное оседание различных частей фундамента и изменение положения беседки в горизонтальной плоскости;
  • Малая глубина залегания фундамента – при заливке фундамента на глубину менее уровня промерзания вспучивание грунта приведет к разрушению фундамента и оседанию постройки;
  • Некачественный бетон – цементно-песчано-гравийный раствор с несбалансированным соотношением компонентов при отвердевании даст монолитную массу с прочностью значительно ниже требуемой, что приведет к образованию трещин и разрушению основания.

Технология выполнения работ

Технология монтажа фундамента зависит от типа основания

При выборе мелкозаглубленного фундамента ленточного типа, его заливка состоит из следующих этапов:

Рытье траншеи шириной 40-50 см на глубину до 60-70 см.;


Ленточный фундамент начинается с земляных работИсточник readmehouse.ru

  • Устройство песчаной «подушки» толщиной 20-30 см на дне траншей с ее увлажнением и уплотнением;
  • Установка опалубки из досок;
  • Монтаж арматурной решетки внутри опалубки;
  • Заливка бетона в опалубку с периодическим уплотнением.

Столбчатый фундамент монтируется по несколько другой технологии:

  • По углам периметра беседки выкапываются квадратные приямки на глубину 60-80 см.;
  • На дно приямка укладывается слой 10-15 см из ПГС или крупнозернистого песка;
  • В приямках устанавливается опалубка, монтируется арматурная решетка;
  • Внутрь опалубки заливается бетон;
  • Пространство между столбами соединяется заливаемой на небольшую глубину армированной бетонной лентой.

Беседка на сваях в отличие от предыдущих двух видов устанавливается по более простой технологии:

  • Сваи вкручиваются в заданные точки вручную или при помощи специальных машин;
  • К оголовкам свай привариваются опорные площадки;
  • Если высота выступающих над поверхностью почвы свай не более 30-40 см., их соединяют армированным ростверком.

Свайный фундамент с ростверком из брусьевИсточник pinterest.com

При установке беседки на монолитный (плитный) фундамент выполняются следующие операции:

  • Копка котлована глубиной 50-70 см.;
  • Укладка на дно котлована песчаной «подушки» из ПГС или песка толщиной 15-20 см.;
  • Уплотнение песчаной подушки;
  • Установка по периметру котлована опалубки;
  • Установка внутрь опалубки армированной решетки;
  • Заливка бетона.

Видео описание

Как делается монолитный фундамент для беседки, смотрите в видеоролике:

Заключение

Неправильно выбранный и залитый тип фундамента в дальнейшем приведет к перекосам и повреждениям всей надземной конструкции беседки. Поэтому на этапе монтажа этого подземного основания необходимо соблюдать все рекомендации и типовые технологии для подобных конструкций.

Как залить фундамент под беседку своими руками

Итак, мы с вами уже разобрали, как правильно выбрать фундамент в зависимости от типа постройки и геодезических особенностей участка. Основание под беседку с мангалом: ленточным, на столбах, либо на сваях.

Правила устройства фундамента:

  1. Столбы и сваи следует располагать на расстоянии не более 2-2,5 м друг от друга.
  2. Ширина ленточного основания не может быть больше его высоты. Оптимальная ширина ленты 300-400 мм.
  3. Ленточный фундамент незаглубленный подходит для регионов с мягким климатом, для устройства снимается только мягкий плодородный слой грунта, глубина 300-500 мм.
  4. Чтобы залить мелкозаглубленный ленточный фундамент под беседку требуется траншея глубиной в 700 мм.
  5. Если в беседке предусмотрены несущие элементы – столбы, то лучше залить столбчатый или свайный фундамент ниже уровня промерзания почвы, с незаглубленным ленточным монолитно-бетонным ростверком.
  6. Сваи всегда устраиваются ниже уровня промерзания грунта на 200-300 мм. Показатели зависят от региона.

Основные правила, который помогут выбрать фундамент для беседки правильно

Начало начал

Пред тем, как заложить фундамент под беседку своими руками, следует расчистить участок под строительство, сделать разметку, по углам забив колья и натянув между ними веревку.

Разметка участка под беседку

Далее необходимо проверить геометрию периметра: угольником или измерить диагонали, которые должны быть равны. Для более точной проверки используйте теорему Пифагора: квадрат гипотенузы равен сумме квадратов катетов. Затем на участке снимите плодородный слой почвы.

Для устройства ленточного, плитного или столбчатого фундамента под беседку выкапываются ямы, котлован или траншея соответствующей глубины, дно тщательно выравнивается и трамбуется, лучше выстелить геотекстилем, чтобы избежать заиливания.

Далее устраивается подушка: 100-200 мм щебня средней фракции, 100-200 мм песчаника, подушка уплотняется, после чего можно заливать фундамент.

Важно: Для строительства в беседке печи, мангала, барбекю следует предусмотреть свой, независимый фундамент, не привязанный к основному. Обычно это монолитно-бетонная плита

Если заливается ленточный фундамент для беседки своими руками и сразу основание под печь, то в некоторых случаях фундамент-площадка под печь привязывается к ленте и заливается одномоментно, но в плите рекомендуется выполнить двойной горизонтальный армирующий пояс.

Оптимальная толщина плиты под печь не менее 400 мм

Опалубка и армирование

Когда песчано-щебневая подушка подготовлена, на ее выстилается слой рубероида, он послужит нижней горизонтальной гидроизоляцией. Далее в траншею устанавливается обрешетка, обычно она сбивается из доски толщиной 50 мм или из фанеры со специальной пропиткой. Обрешетка укрепляется подкосами, и стягивается брусками сверху, чтобы сохранить геометрию фундамента при заливке бетоном.

Схема, как сделать обрешетку для фундамента

В обрешетке монтируется арматурный каркас. Для мелкозаглубленного ленточного фундамента он состоит из 2 горизонтальных слоев, в одном слое 2-3 рифленых прута с сечением 8-12 мм, вертикальные, поддерживающие, стойки могут быть из гладкой арматуры. Каркас лучше скреплять вязальной проволокой или пластиковыми хомутами, от сварки конструкция ослабевает.

Как сделать каркас из арматуры для ленточного фундамента

Перед установкой каркаса на дно траншеи следует положить камни или подставки, чтобы снизу образовался зазор в 50 мм. Дело в том, что арматура должна со всех сторон быть углублена в бетон, не менее чем на 50 мм. В подготовленную основу можно заливать раствор.

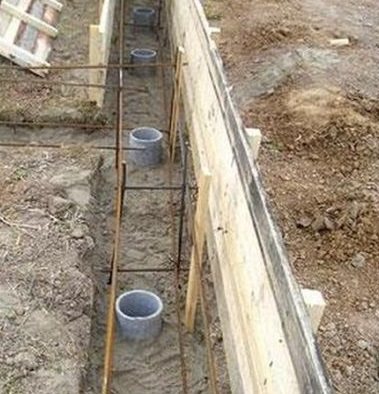

На фото опалубка с установленным армирующим каркасом

Свежий бетон штыкуется или обрабатывается погружной вибромашиной, чтобы внутри не оставалось пузырей, пустоты впоследствии могут привести к разрушению фундамента.

Схема, как обустроить ленточный фундамент в беседке

На 7 день можно снимать опалубку, бока ленты следует обклеить рубероидом или обработать гидроизоляцией обмазочного типа. При необходимости фундамент можно утеплить. Через месяц, когда бетон полностью встал, делается обратная засыпка грунтом, и можно нагружать основание стенами беседки.

Технология возведения столбчатого основания из бетона

Опоры в виде столбиков для небольших и не слишком тяжелых сооружений используются чаще всего. А поэтому далее рассмотрим, как сделать фундамент для беседки своими руками именно такой конструкции.

Разметка

Если строение будет прямоугольным, для нахождения его углов используется метод «египетского» треугольника.

Под прямоугольные строения разметку делают по методу «египетского» треугольника

Под шестигранную беседку разметку проводят с помощью веревки с привязанными к ее концам колышками следующим образом:

  • Один из кольев втыкают в землю, а другим проводят окружность.
  • Далее через ее центр чертят прямую линию, параллельную входу будущей постройки.
  • Затем колышек втыкают в одну из точек пересечения окружности и линии и проводят дугу.
  • В тех местах, где она пересечется с окружностью, втыкают по колышку.
  • Таким же образом проводят разметку с другой стороны окружности.
  • Полученные шесть точек соединяют прямыми линиями.

На заметку: Вспомогательный шнур должен быть выполнен из неэластичного материала. Иначе разметка получится неточной.

Схема разметки под шестигранную беседку

Земляные работы

Далее по всем четырем углам будущей беседки и по линии стен (на расстоянии в 1.2-1.5м) выкапываются ямы. Глубина их должна составлять порядка 70см. На дно ям следует насыпать крупный песок и тщательно утрамбовать его. Толщина слоя должна составлять около 20см. С использованием песка можно построить более надежный фундамент под беседку своими руками. Такая «подушка» во время весеннего пучения грунта будет играть роль амортизатора.

Яма под столбы можно сделать в том числе и с помощью садового бура

Опалубка

Если грунт на участке плотный, далее в ямах заливается подбетонка толщиной в 5-10см, в которую устанавливается арматура. Для каждого столба понадобится 3-4 прута 12 мм. После установки арматуры, вокруг ям собираются квадратные «ящики» опалубки из досок или толстой фанеры. Их внутреннюю часть следует проложить полиэтиленом.

На заметку: При желании можно использовать и упрощенный вариант опалубки из рубероида. Полосы этого материала сворачиваются в рулоны нужного диаметра. Иногда опалубку делают и из труб (обычно асбоцементных).

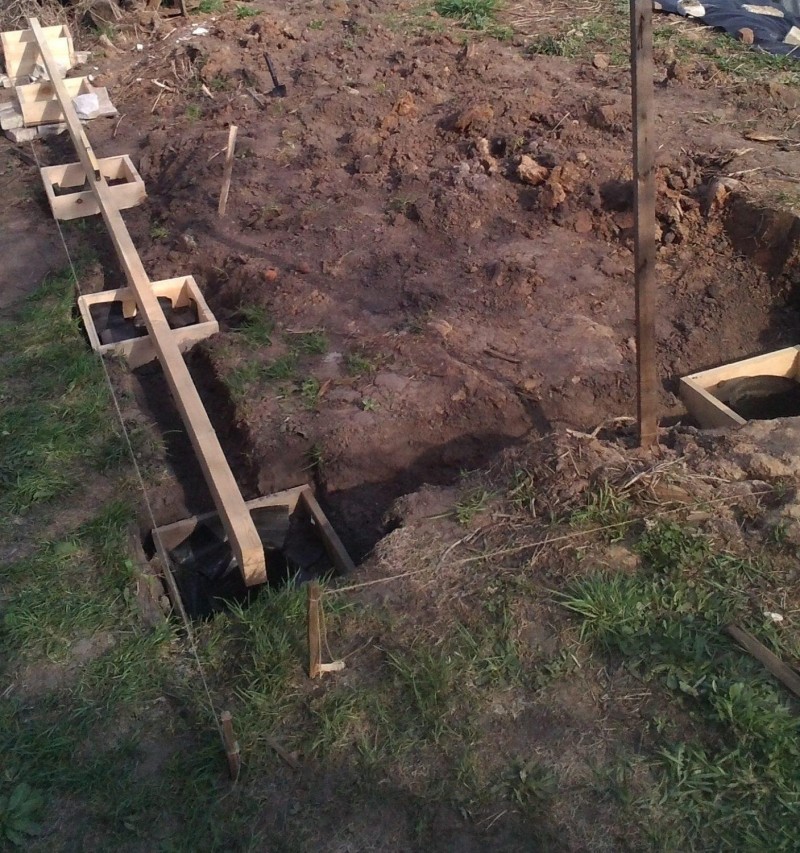

Как залить фундамент под беседку. Опалубка из рубероида

Заливка столбов

После установки арматуры и опалубки выполняется заливка столбов бетоном. Для фундамента следует изготавливать смесь из цемента марки не ниже М300-400 и в пропорции с песком не менее 1х3.

Важно: Сверху в столбы для щитовой беседки заливаются арматурные прутья под стойки каркаса толщиной 12 мм, длиной 40 см. Над поверхностью они должны выступать на 20 см.. Фото процесса заливки опорных столбов

Раствор должен быть разведен в пропорции 1х3

Фото процесса заливки опорных столбов. Раствор должен быть разведен в пропорции 1х3

Через месяц после заливки столбики фундамента гидроизолируются двумя слоями рубероида. Далее можно приступать к укладке на готовое основание под беседку нижней обвязки или первого венца сруба.

Свайный фундамент

Устанавливая беседку на свайный фундамент можно быть уверенным в надежности и долговечности основания. Винтовые сваи особенно хорошо показывают себя при постройке сооружений на сложном грунте.


Свайный фундамент под беседку

Первый этап. Разметка и подготовка

Нужно наметить углы, выставить диагональ и подготовить их под установку свай. Остальные места размещения нужно наметить на расстоянии около 1,5 м друг от друга. На месте завинчивания сваи делается небольшой приямок, глубиной 20-30 см. Затем создается технологическое отверстие, для вертикальной установки винтового стержня.

Второй этап. Завинчивание сваи

Когда завинчивание производится вручную, то сначала нужно установить специальные рычаги. Затем производится вращение по часовой стрелке до тех пор, пока свая не уйдет на глубину 1,6 м.

Третий этап. Укрепление

Когда заглубление окончено приямок необходимо засыпать и выровнять. Затем свая подрезается по уровню, а её ствол бетонируется.

Четвертый этап. Завершающие работы

На последнем этапе производится монтаж оголовка и установка обвязки.

Сразу по окончанию завинчивания сваи готовы к полноценной работе. Чтобы разместить одну сваю потребуется от 30 до 50 минут. Зависит от сложности почвы и опыта установщика. Существуют и другие типы свай, но все они требуют использования специальной техники.

Установка

Как залить фундамент? Рассмотрим этот процесс на примере самого оптимального ленточного основания. Поняв его, вам не составит труда разобраться и в других видах.

Инструкция по проведению работ выглядит следующим образом:

  1. Очищаем выбранный участок от мусора.
  2. Наносим разметку согласно выбранному проекту.

Для этого:

  • Устанавливаем колышки на месте одного из углов будущей постройки.
  • К ним привязываем шнуры и проводим их под прямым углом в две стороны на расстояние предполагаемых стен плюс десять сантиметров.
  • Таким способом отмечаем внешнюю и внутреннюю лини всех четырёх стен.

Разметка стен

  1. Копаем по намеченному пути окружную траншею глубиной 50 см и толщиной соответствующей ширине стен плюс 10 см.
  2. На дно засыпаем гравий глубиной 20 см. Тщательно трамбуем.
  3. Стелем гидроизоляционный слой поверх щебня из полиэтиленовой плёнки толщиной три миллиметра.
  4. Устанавливаем на дно вертикальные прутья арматуры. К ним крепим горизонтальные.

Армирование для повышения прочности

  1. К стенам траншеи крепим опалубку в виде щитов из досок так, чтобы верхний край возвышался над зоной промерзания на 15 см.

Пример установки опалубки

  1. Делаем раствор. Для этого берём цемент, гравий и песок в соотношении 1:2,5:5, добавляем воду и тщательно замешиваем с использованием строительного миксера.
  2. Заливаем, закрываем и поливаем водой 28 дней до полного застывания.

Основание под мангал

Беседка с мангалом

Конструкция, сделанная своими руками с мангалом, требует некоторые дополнения в создании основания. Особенно, если вы выкладываете основательное барбекю в беседку из кирпича, то в целях пожарной безопасности оно должно иметь надёжную опору.

Глубина такого фундамента должна быть полметра, а ширина и длина превышать габариты самого мангала на десять сантиметров. Во всём остальном процесс повторяет заливку общего основания.

Опалубка и армирование под бетонное основание мангала

Простой фундамент для скалистых и песчаных грунтов.

Рассчитывая построить не массивную беседочку, из деревянного бруса или кругляка рациональным решением станет установить экономичный, но эффективный столбчатый фундамент для беседки.

Он более практичный, чем, например, ленточный или монолитный. Также потребует минимального расхода материалов. Стабильность основания будет обеспечена опорой несущих элементов на непромерзающие слои грунта.

Работы проводятся в такой последовательности:

1. Выбор места и разметка участка. Применяя колышки и бечёвку намечается периметр будущей

постройки. Проверяется правильность геометрии. Прямоугольный или шестигранный периметр по диагональным замерам, круглый по диаметральным. Точность разметки непосредственно скажется на эксплуатационном сроке строения. Правильное распределение нагрузки оградит конструкцию от перекосов.

2. Удаление плодородного слоя почвы внутри периметра толщиной 150-200 мм. Верхний слой почвы имеет много органических соединений, что в последствии может подвергать строение гнилостному разрушению.

3. Наметка мест установки будущих столбиков. В прямоугольной и шестигранной постройке

обязательно задействуются углы. Также определяются места для дополнительных несущих опор, рассчитанных для равномерной нагрузки по всему периметру. Расстояние между столбиками не должно превышать 2000 мм.

4. Выкапываем или бурим ямы под основы. Глубина бурения зависит от региона (глубины промерзания) и составляющей грунта (глина, крупный песок и т. д.). Варьируется в пределах 8000-2000 мм. Установка опоры на непромерзаемый слой грунта обеспечит защиту от перекосов.

5. Формируем песочно-гравиевую опалубку. В подготовленный шурф засыпаем песок на высоту

150-250 мм. Заливаем водой для плотной его усадки. Затем насыпаем такой же слой гравия или мелкой щебёнки и заливаем раствором жидкого бетона. Если на участке постройки пребывают подземные грунтовые воды, то на полученную опалубку устилается слой рубероида и ещё раз заливается бетоном на 100-130 мм. Бетонную смесь проштыковывают прутом для удаления воздуха. После полного застывания (2-4 дня) опалубка станет основой для установки столбиков.

6. Столбчатый фундамент может производится:

  • Из блоков, блоки используются полнотелые, предпочтительно шлакоблоки и блоки из

    товарного бетона. Не применимы пеноблоки и газоблоки. При заливке опалубки целесообразно в её середину установить армирующий прут. Это обеспечит более жесткую связку с блочным столбом. На опалубку наносится цементная смесь, на который производится стандартная кладка блоков с перевязкой каждого ряда.

  • Из кирпича, очень распространён и идентичен по кладке с блочными столбами. Используется красный керамический камень. Силикатный кирпич не выдержит длительного

    соприкосновения с влажностью грунта.

  • Из труб. Это могут быть как асбестовые, так и металлические трубы. Они обладают высокой прочностью и износостойкостью. Однако из-за массы их сложнее выставить по уровню в обоих плоскостях. Также металлотрубы требуют антикоррозионной защиты. Широкое распространение сейчас получили трубы ПВХ (канализационные внешние рыжего цвета). Этот материал морозоустойчив, не реагирует на агрессивную среду, лёгкий, не смотря на прочность и жёсткость. Можно подобрать любой

    подходящий диаметр от 110 до 630 мм.

7. На бетон опалубки выстилаем рубероид в несколько слоёв. На него возвышаем кладку из блоков или кирпича. Можно устанавливать трубу, во внутреннюю полость которой заливаем бетоном. Во всех случаях обязательна проверка уровня воздвигаемых столбов. От этого зависит качество всего сооружения.

8. Каждый готовый столбик снова застилаем несколькими слоями гигроскопического материала, и строим ростверк (обвязка опорных столбов). Обычно устраивают деревянный ростверк методом механического крепления бруса болтами или уголками. К столбам ростверк крепится швеллерами.

Выбор типа фундамента

Беседки в зависимости от используемых материалов возводятся с крепким фундаментом или без него. В каких случаях фундамент необходим, а в каких можно обойтись без него, разберем ниже.

С основанием

Создаются стационарные конструкции в определенном месте участка. Такая постройка надежнее, может эксплуатироваться круглый год.

Вид основания зависит от грунта и предстоящей нагрузки.

Ленточным

Лента заливается под кирпичные, каменные, металлические, деревянные из бревна, бруса беседки. Рекомендуемый тип почвы ‒ скалистая, чернозем и другие неподвижные.

Подробная информация о разновидностях ленточного фундамента.

Монолитным

Выбирается в случае установки внутри печи, камина. Плитный фундамент надежный, может выдерживать высокие нагрузки, но расход материалов большой, поэтому обходится он дорого.

Фото: армирование площадки перед бетонированием

Столбчатым

Наиболее популярный тип под летние постройки. Подойдет под сооружения из:

  • деревянного штакетника;
  • металлического каркаса, обшитого поликарбонатом, пластиком;
  • кирпичных столбов и кованых перегородок.

Под каждый из столбов роется яма, армируется. В ней фиксируется опора, свободное пространство заливается бетоном.

Фото: монтаж нижней обвязки на опоры фундамента

Стойки можно бутовать, частично бетонировать или забивать, вкапывать в землю. Все зависит от предстоящей нагрузки.

Свайным

Винтовые сваи представляют собой металлическую трубу с острым наконечником и лопастями. Специальным оборудованием их вкручивают в грунт на требуемую глубину.

Сваи выполняют функцию столбов или становятся основой под них.

Фото: фундамент на винтовых сваях

Из подручных материалов

Для бюджетной постройки дачники придумали брать в качестве основания подручные материалы. Один из вариантов ‒ старые автомобильные покрышки. Их укладывают по всей площадке. Внутреннюю полость заливают бетонным раствором.

Фото: фундамент из автомобильных покрышек

Другой способ ‒ применение деревянных спилов или пеньков. Их укладывают в грунт, плотно утрамбовывая. Но для глинистой, болотистой почвы это сырье не подходит.

Фото: подготовка строительного материала

Без основания

Под сезонные переносные конструкции фундамент не нужен. Его заменой станет мощеная площадка из камня, кирпича, тротуарной плитки.

Статья: как соорудить беседку без фундамента

Сборные или модульные сооружения стоят недорого, поэтому их можно приобрести готовыми, а для экономии – попытаться сделать самому.

Назначение столбчатого фундамента

Задача столбчатого фундамента – равномерно распределять нагрузку конструкции по грунту. Это самый безопасный и простой фундамент для беседки. Для очень маленьких навесов иногда достаточно выровнять и уплотнить почву. Однако каждая беседка безопаснее на фундаменте. Наиболее распространенными типами фундамента являются фундаментная плита, ленточный фундамент, кольцевой фундамент, точечный фундамент и плиточный фундамент. В зависимости от поверхности и дальнейшего использования принимается решение об одном из этих вариантов.

Ленточный фундамент, например, передает линейные нагрузки в грунт, а точечный столбчатый фундамент из отдельных частей может выдерживать точечные нагрузки. Благодаря этому такие фундаменты можно возводить на слабых неустойчивых грунтах с высоким уровнем грунтовых вод и большой глубиной промерзания для беседок. Фундаменты из столбов можно возводить для деревянных и каркасных зданий без тяжелых железобетонных перекрытий и каменных стен.

Столбчатый фундамент обеспечивает опору в короткие сроки, что особенно важно по сравнению с монолитными основаниями. В первом случае время строительства сокращается в несколько раз

Если сравнить такие основы с лентой, можно понять выигрыш первого приза. Ведь строительство опор обходится в 2 раза дешевле.

Построить такой фундамент можно на всех типах почв, кроме заболоченных и скал. Такие перекрытия не позволяют устанавливать опоры в могильных ямах. Когда дело доходит до строительства деревянного дома, столбчатый фундамент – лучшее решение, так как он обеспечивает вентиляцию здания и предотвращает гниение деревянного пола.

Использование столбчатого фундамента при строительстве дома позволяет снизить вероятность набухания грунта до приемлемого минимума, что никак не сказывается на ресурсе конструкции. Сваи в столбчатый фундамент устанавливаются с меньшим строительным бюджетом и небольшими трудозатратами.

Выбираем тип фундамента

Первой и самой важной стадией работы является выбор типа фундамента. Он зависит от следующих факторов:

  • Материал, вес, конструкция беседки;
  • Тип грунта;
  • Глубина промерзания почвы зимой;
  • Влажность почвы;
  • Глубина залегания подземных вод;
  • Период эксплуатации: «зима-лето» или только «лето».

Требуется ли фундамент для беседок из поликарбоната, лёгких деревянных конструкций, складных, разборных, с жестким металлическим каркасом? Считается, что в этих случаях изготавливать специальное основание не обязательно.

Отказ от фундамента существенно экономит время при постройке. Но сильно сокращает срок службы. Несущие конструкции будут подвержены действию капиллярной влаги и разрушатся достаточно быстро. Поэтому, независимо от конструкции и веса, всё же рекомендуется строить фундамент.

Основные виды, используемые при постройке беседок:

  • Блочный фундамент;
  • Столбчатый фундамент;
  • Кирпичи;
  • Бетонные блоки;
  • Асбестовые трубы;
  • Свайный фундамент;
  • Бетонные сваи;
  • Винтовые сваи;
  • Ленточный фундамент
  • Литые плиты

Заливка фундамента обязательна в местах со сложным грунтом. Такими считаются все, что содержат глину: суглинки, супеси, глинистая почва. В них много влаги, поэтому сезонные изменения температуры вызывают пучение грунта. Это приводит к деформации стен и несущих конструкции. Выручит ленточный или свайный фундамент, также можно произвести заливку плитного.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
