Сильфонная подводка для газа: самый безопасный способ подключить газовое оборудование

Разновидности газовых шлангов

Газовые подводки бывают сильфонные, армированные, из ткани и резины. Все они отличаются длительностью и условиями эксплуатации, техническими характеристиками. Выбор зависит от конкретной ситуации.

Резино-тканевый шланг

Бытовые часто изготавливаются из резины и ткани. Такой вид изделия дешевый и простой. Рукав мягкий, гибкий, но укреплен текстильной нитью. Используется приспособление при температуре от -10 до +50 градусов. В монтаже и применении шланг неприхотлив. Однако резина через некоторое время начинает затвердевать и растрескиваться, что чревато просачиванием газа.

Чтобы увеличить срок службы изделия, в состав резины вводятся эластичные компоненты. Достоинством гибких подводок для газа считается хорошая эластичность и непроводимость электричества. Они быстро монтируются, можно выбрать приспособления разного размера и диаметра.

Однако есть некоторые недостатки:

  • неустойчивость к механическим влияниям;
  • недостаточный уровень жесткости;
  • небольшая защита от температурных перепадов.

Использовать резиновые шланги не рекомендуется, так как они подвержены естественному износу. Если изделие и подключают, то не к магистральной трубе, а к баллону. Менять его следует каждые 2 года. Специальных креплений на концах изделия нет, поэтому его просто надевают на выходной штуцер. Для закрепления используются металлические хомуты. Если крепления есть, при установке требуются паронитовые прокладки.

Резиновый армированный шланг

Для изготовления шланга для газа часто применяется вулканизированная резина, укрепленная стальной оплеткой желтого цвета. Внутренний слой трубки состоит из полимеров. Он является проводником электричества, а также способен быстро разрушаться. Изделие такого типа обладает следующими достоинствами:

  • небольшая цена;
  • способность выдерживать температуру до 50 градусов;
  • широкий диапазон диаметров: 12-25 мм и больше;
  • легкость монтажа (на концах трубки присутствуют штуцеры и накидные гайки), простота эксплуатации.

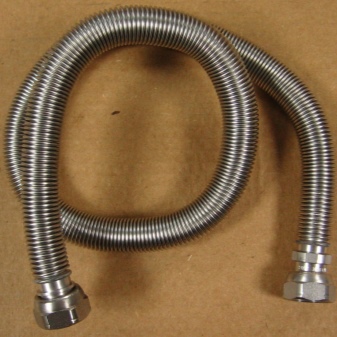

Сильфонный металлический шланг

Самым надежным считается сильфонный шланг для газа. Это гибкий металлический элемент, в составе которого присутствуют полимерные материалы, нержавейка. Рукав герметичный, способен выдерживать высокое давление, так как укреплен проволокой. Он обладает достаточным запасом прочности и жесткости.

На концах приспособления находятся соединительные штуцеры из стали и латуни. С их помощью шланг подключается к трубе. Изделия легко сгибаются, меняют размеры, при этом они сохраняют работоспособность, упругость и прочность. Даже при изгибе внутренний диаметр трубки не меняется. Линейное расширение и сжатие компенсируется за счет строения изделия.

Армированная часть защищена от пробоя электроимпульса и блуждающих токов. Диэлектрическая вставка монтируется еще на этапе производства. Изделие имеет такие технические характеристики:

  • диаметр трубки: 12-25 мм и больше (под заказ);
  • максимальное рабочее давление: 6 атм;
  • длина: 30-200 см.

При монтаже требуется установка медных или алюминиевых прокладок.

Гофрированные

Гофрированный шланг изготавливается из металла. Он легко меняет форму и длину. Первоначальные технические свойства не меняются даже при частом изменении формы или растягивании. Гофра может эксплуатироваться в широком температурном диапазоне: от -50 до +250 градусов.

Другие

Раньше для подключения бытовых приборов к газовой трубе часто использовался кислородный шланг. Он стоит дешево, прочный, хорошо справляется с большим давлением, даже если показатель достигает 20 атм. Сейчас такое изделие практически не применяется. Иногда он устанавливается временно.

Шланги из поливинилхлорида имеют такие достоинства:

  • применение без диэлектрика (изделие не проводит электричество);
  • возможность подключения к баллону или центральной магистрали;
  • нормальная функциональность при высоком давлении (до 0,63 МПа);
  • много вариантов длины (до 5 м);
  • высокая прочность, устойчивость к растрескиванию;
  • длительный срок эксплуатации: до 20 лет.

Виды газовых шлангов

Если рассматривать все газовые шланги, то можно разделить их на три больших вида, которые отличаются между собой по материалу своего изготовления:

  • Резинотканевые элементы;
  • Резиновый рукав с металлической оплеткой;
  • Сильфонные подводки.

Резинотканевые рукава из всех трех являются самыми мягкими. Пожалуй, это качество можно назвать его отрицательной стороной, так как механическая жесткость находится на самом минимальном уровне. Большим преимуществом можно назвать то, что резиновые изделия не проводят электрический ток.

Газовый шланг

Самым популярным сегодня можно назвать резиновый шланг с металлической оплеткой. Причина распространенности и популярности банальна – низкая стоимость. Газовый рукав такого типа отличается от таких же подводок, но для воды, только тем, что на его поверхности присутствует желтая полоса, что можно увидеть на фото выше. А шланги для воды этого типа имеют красные и синие полосы. Такой элемент изображен на фото ниже:

Шланг для воды

Подводка для газа сильфон является самым надежным и жестким из всех трех видов. При этом такой рукав имеет самую высокую стоимость. Вся нормативная документация рекомендует шланг именно этого типа. Обусловлено это тем, что такая гибкая подводка отлично переносит большое давление, создаваемое газовым потоком. Гибкая подводка типа сильфон будет представлена на изображении ниже.

Как подобрать подводку

При самостоятельном выборе подводки сильфонного типа для любого газового оборудования необходимо учитывать:

  • вид шланга;
  • технические параметры подводки;
  • производителя оборудования.

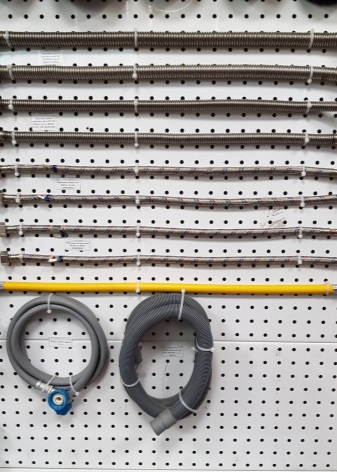

Разновидности сильфонных подводок

Для подключения газа используются:

  • металлические сильфонные шланги;
  • металлические шланги с ПВХ покрытием.

Разновидности газовых шлангов

Принципиальных отличий между видами по техническим данным нет. Шланги с полимерной защитой отличаются большей герметичностью и более длительным периодом использования (до 30 лет).

Подбор технических параметров

Гибкая труба для газа подбирается в зависимости от следующих параметров:

  • рабочая температура. Большинство газовых шлангов из сильфона способны работать при температурах от -55°С до +250°С;
  • давление внутри газопровода. Сильфонные гибкие шланги способны выдерживать внутреннее давление до 6 атмосфер, что позволяет подобрать устройство для подключения любого вида газового оборудования;

По действующим нормативным документам в сетях газоснабжения давление не может быть более 0,03 атмосфер.

  • длина шланга;
  • способ соединения. Шланги могут быть оборудованы парами штуцер-гайка или гайка-гайка. Штуцер оборудован внешней резьбой, а гайка – внутренней. Как правило, при помощи штуцера происходит подключение подводки к газовому оборудованию, а при помощи гайки – к газоподводящим трубам.

Способы соединения газовой подводки

размер резьбы. Выпускаются шланги с резьбой 15 мм (1/2 дюйма), 20 мм (3/4 дюйма), 25 мм (1 дюйм), 32 мм (1 1/4 дюйма). Если размер резьбы на подводке не будет соответствовать аналогичному параметру на подключаемом оборудовании, то придется устанавливать дополнительный переходник, способствующий снижению уровня герметичности системы газоснабжения.

Популярные производители

Чтобы подводка для газа прослужила длительный период, важно правильно подобрать производителя оборудования, гарантирующего качество выпускаемой продукции. Наибольшей популярностью пользуются:. итальянская компания EMIFLEXp.a

Продукция производителя сертифицирована Ростестом и одобрена Гостехнадзором. Газовые шланги можно использовать для транспортировки сжиженного и природного газа при условии температуры в диапазоне –

итальянская компания EMIFLEXp.a. Продукция производителя сертифицирована Ростестом и одобрена Гостехнадзором. Газовые шланги можно использовать для транспортировки сжиженного и природного газа при условии температуры в диапазоне –

°С – +100°С и давлении до 7 атмосфер;

китайская компания Tuboflex так же специализируется на выпуске качественных подводок, отличающихся меньшей стоимостью по сравнению с итальянскими аналогами. Шланги сертифицированы;

Шланг от компании EMIFLEX

  • G-BEKA (Турция). Газовые подводки отличаются невысокой стоимостью, большим запасом прочности и возможностью использования при любой температуре до +250°С. Рабочее давление – до 6 атмосфер;
  • OSCAR-M (Китай). Недорогая продукция с достойным качеством, которая может быть использована в бытовых целях.

Монтаж газовой подводки

Установка сильфонного газового шланга производится с соблюдением следующих правил:

  • недопустимо скрывать подводку в стене, так как любая протечка, не обнаруженная в кратчайшие сроки, может привести к чрезвычайным происшествиям, порче имущества и гибели людей;
  • нельзя устанавливать шланг с большим количеством перегибов;
  • попадание конденсата на оборудование будет способствовать сокращению срока использования подводки.

Схема монтажа:

  1. выбор места установки в соответствии с рекомендациями, приведенными выше;

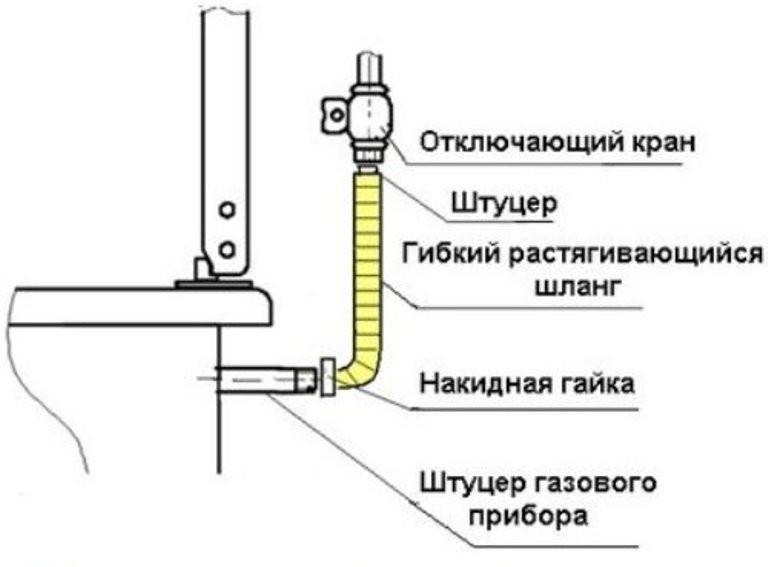

Оптимальная схема подключения газовой плиты

  1. отключение газоснабжения помещения. Чтобы произвести временное отключение, можно воспользоваться краном, установленным в квартире, а при его отсутствии требуется обратиться в управляющую компанию;

Индивидуальный кран для перекрытия газа

  1. демонтировать старую подводку (при ее наличии);
  2. если подводка и кран отсутствуют, то перед подключением оборудования на трубе необходимо нарезать резьбу и установить кран, позволяющий перекрыть снабжение газом непосредственно в жилом помещении. Например, для устранения неисправностей в работе оборудования;
  3. установка диэлектрика;
  4. к крану присоединяется гибкий шланг. Как правило, в данной ситуации используется способ подключения «гайка»;

При подключении подводки особое внимание уделяется монтажу уплотнительной прокладки. Соединение без прокладки не будет полностью герметичным

Для увеличения герметичности можно дополнительно использовать ФУМ-ленту или иной аналогичный материал.

  1. подключение подводки к газовому оборудованию с использованием уплотнительного кольца. Все гайки и штуцеры требуется фиксировать при помощи рожкового (гаечного) ключа без лишних усилий. Даже незначительная перетяжка может привести к повреждению уплотнения и быстрой разгерметизации;

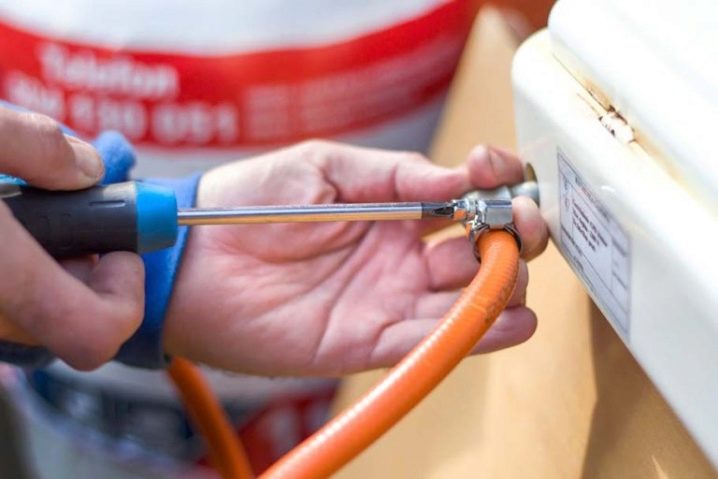

Соединение подводки с оборудованием

  1. проверка. Чтобы выявить утечку, можно воспользоваться мыльным раствором и обыкновенной кистью (губкой). Если при нанесении раствора на поверхности появляются мыльные пузыри, то соединение не герметично.

Обнаружение утечки мыльной эмульсией

Как подключить газовую плиту самостоятельно, смотрите на видео.

Если выполнить работу по монтажу оборудования самостоятельно не получается, то рекомендуется обратиться к специалистам газовой службы. Замена подводки будет стоить приблизительно 300 – 500 рублей.

Критерии оптимального выбора

От правильного выбора изделия часто зависит дальнейшая сохранность жилища. Поэтому задача по приобретению предстоит серьёзная, с большой ответственностью. Но существуют рекомендации, которые значительно сужают круг поиска и впоследствии облегчают покупку.

Последовательность действий по выбору шланга:

  • Измерить расстояние от магистрали до плиты. Шланг ни в коем случае не должен оставаться в натянутом положении. Лучше всего, когда он немного провисает. Это обезопасит соединение при вынужденном передвижении плиты. Например, при уборке. Это нетрудно обеспечить, поскольку длина газового шланга для плиты максимально доходит 7 метров.
  • Необходимо рассмотреть разъёмы газовых кранов. Приёмных на плите и на выходе с магистрали. Потому что стандартный шланг имеет разную комплектацию. Бывает, что обоих концах располагается гайка с резьбой внутри. Есть модели с гайкой и со штуцером.
  • Также нужно замерить диаметр штуцеров и на оборудовании, и на магистрали. Обычно применяются полудюймовые гайки, но возможны исключения.

Штуцера на газовом патрубкеИсточник allegroimg.com

Осматривая шланг, необходимо обратить внимание, чтобы на нем отсутствовало примыкание стальных частей к латунным. Это небезопасно
Также нужно замерить внутренний диаметр у патрубка. Чтобы все конфорки на плите работали без перебоев необходим минимальный проход в 10 мм.
Обратить внимание под каким углом расположен вход в плите

Если он смотрит прямо на стену, то при неосторожном смещении оборудования подключённый шланг может заламаться. Лучше приобрести переходник – штуцер-уголок из металла

Возможно будет полезной и заглушка, если входов два.
Необходимо проверить, будет ли касаться шланг другой бытовой аппаратуры. Если опасность существует, то нужен только диэлектрический патрубок.
Следует отбросить мысли об максимальной экономии. Ведь срок службы газового шланга качественной сборки гораздо дольше. А ещё они безопаснее и привлекательно выглядят.

Как правило, после выполнения этих шагов, выбор сужается до 3-4 моделей. После этого решающее значение остаётся за стоимостью. А последним шагом будет оценивание внешнего вида.

Гибкие патрубки для газовой плитыИсточник tehnoguma.com

Многие при выборе обращают внимание на производителя и отказываются приобретать товар из Китая. Но если продукция из Поднебесной продаётся в специализированном магазине, то это является гарантией, что она сделана по лицензии, без потери стандартов

Для полного спокойствия можно потребовать полный пакет документов (техпаспорт, сертификат) и сравнить данные, а также соотнести их с ценой. На последнюю немалую степень оказывает период гарантийного обслуживания и реальный срок работы.

Видео описание

Следующее видео поможет узнать, какие параметры должны иметь газовые шланги для газовых плит, какой лучше подойдёт для печки, а также сравнить рукава из разных материалов:

Коротко о главном

Подводя итоги следует сказать, что хоть самым надёжным соединением является жёсткая подводка металлической трубой, современные реалии требуют манёвренности при установке газовой плиты. Это в первую очередь необходимо для создания красивого интерьера. Но и практическая сторона играет немалую роль.

От того в каком месте будет находиться плита, будет зависеть насколько легко и комфортно хозяйка справиться с приготовлением пищи, а также с домашними делами. На помощь в решении этой задачи приходят гибкие рукава, специально изготовленные для газового оборудования.

Патрубки отличаются между собой незначительно. Обычно свойствами материалов, применённых при изготовлении. А в основном надёжно выполняют свои функции. И выбор определённой модели, как правило, зависит от места расположения плиты, её разъёмов на кранах и сопутствующих обстоятельств. Например, будет ли соприкасаться газовый патрубок с другой бытовой техникой.

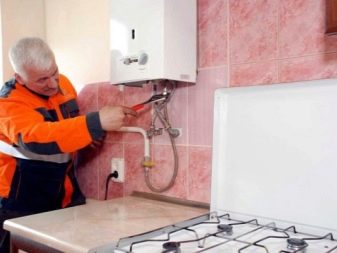

Установка

Подключение газовых печей с помощью гибкого шланга выполняется по стандартной схеме, которая состоит из следующих этапов: через каждую квартиру газифицированного дома проходит магистральная труба – стояк. От стояка отходит труба, называемая специалистами отпуском, на конце которой установлен газовый кран. Между краном и отпуском устанавливают газовый счётчик, учитывающий расход топлива. Размер сечения крана обычно составляет 1/2, что соответствует диаметру 15 мм. К крану прикручивают один конец гибкого рукава, обязательно обрабатывая резьбовое соединение герметиком.

Прикручивание шланга должно осуществляться непосредственно к крану, никаких дополнительных соединений и лишних сгонов при этом быть не должно. Использование переходников допускается лишь в случае крайней необходимости, когда нет возможности приобрести совместимый с выходными отверстиями крана и печи шланг. При этом все соединения должны быть также хорошо промазаны герметиком и по окончании монтажа проверены при помощи мыльной пены.

Если при пуске газа на поверхности не появились мыльные пузыри, то монтаж был произведён правильно и прибором можно смело пользоваться. Кроме того, при подключении гибкого рукава необходимо устанавливать прокладки из паронита, оснащённые металлической сеточкой и входящие в комплект шланга. Сеточка будет выступать своеобразным фильтром и предохранять систему от возможных загрязнений.

После того как шланг будет подключен к газовому крану, его следует прикрутить к плите. Для этого на задней стенке прибора расположен входной патрубок, который может располагаться как перпендикулярно к задней стенке печи, так и под небольшим углом по отношению к ней. Угловое расположение патрубка является более предпочтительным, так как не допускает резкого перегибания шланга и позволяет установить плиту практически вплотную к стене.

Достаточно часто входной патрубок имеет резьбу сечением 3/4. В таком случае необходимо использовать футорку – специальный переходник диаметром в 1/2. Подключение шланга к выходу печи или переходнику выполняется при помощи накидной гайки, которая затягивается рожковым ключом. По окончании монтажа соединение промазывают герметиком, а после его высыхания – мыльным раствором. Затем открывают кран газа и тестируют соединение на наличие протечки.

Приведённый выше алгоритм установки носит исключительно рекомендательный характер, так как все работы по подключению плиты при помощи газового шланга должны выполняться только специалистом-газовщиком

Если по каким-либо причинам монтаж приходится выполнять самостоятельно, то следует ознакомиться с некоторыми правилами, которые помогут правильно подсоединить гибкий шланг, соблюдая при этом все меры предосторожности

  • Спрятать рукав в пол или стену кухни не получится: он должен располагаться в хорошо доступном месте и находиться в свободном состоянии.
  • Шланг не должен быть перекручен и слишком согнут. Предельно допустимый радиус изгиба рукава должен быть больше суммы трёх его диаметров.
  • Окрашивать газовый шланг запрещено. Краска способствует чрезмерному высыханию резины и грозит быстрым её растрескиванием.
  • Элементы соединения шлангов и переходники часто бывают выполнены из разных металлов, что грозит электролитическими процессами и повреждением металлических деталей. Для предотвращения подобных неприятностей прикручивать можно только совместимые металлы: медь с латунью и сталь со сталью.
  • Излишнее перетягивание гаек может вызвать их срыв и потребует замены всего шланга.
  • Установка гибких рукавов длиной свыше 4,5 метров запрещена. В случае значительного удаления газовой плиты от магистрального крана выполняют наращивание отвода при помощи стальных труб. Выполнение любых сварочных работ по удлинению «отпуска» должно производиться после полного отключения дома от газоснабжения и только специалистами газовых служб.
  • По окончании подключения гибкого шланга в абонентской газовой книжке ставят пометку с точной датой установки. Эта информация поможет не пропустить сроки и вовремя поменять рукав.

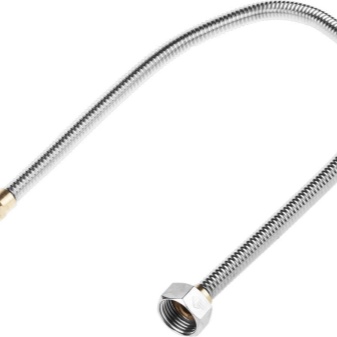

Что это такое?

Сильфонную подводку производят в виде нержавеющего стального гофрированного шланга для подачи или отвода воды. Однако подводка такого типа используется для подачи не только воды, но и газа. По сравнению с резинометаллическими шлангами, гибкость сильфонного шланга несколько ниже, хоть он и является растяжной гофрой. На рынке данные изделия представлены разнообразными вариантами, отличающимися между собой по цвету, цене, размеру и срокам службы. В последние годы они почти вытеснили металлические трубы и используются для моек, душа, сливного бачка, стиральных машин, водонагревателей, кондиционеров и многого другого.

Производители

На сегодняшний день сильфонную подводку можно приобрести как у отечественного производителя, так и зарубежного. Одним из основных российских производителей является компания «Монолит», зарегистрировавшая торговую марку «Монофлекс». Качество продукции данной компании гарантированно иностранными технологиями, используемыми в процессе производства. Также зарекомендовала себя продукция под брендами «Акватехника» и «Флексилайн».

Также бюджетный вариант сильфона предлагает компания Zurflex из Беларуси. При демократичной цене качество продукции этого бренда можно сравнить с крупными европейскими производителями, например немецкой компанией Witzenmann. Традиционное качество и надежность продукции данной компании, находящейся в Германии, представлено не только в сильфонной проводке, но и в других видах различного сантехнического оборудования.

Одним из лидирующих поставщиков проводок для воды на данный момент является турецкая компания Ayvaz, оборудование которого практически не имеет конкурентов по техническим параметрам. Их проводки надежны, долговечны и имеют продуманную конструкцию, исключающую лишние элементы. На рынке гибких проводок для газа бессменным лидером являются итальянские компании Emiflex и Idrosapiens. Сильфонные шланги этих компаний в России сертифицированы «Ростестом» и «Госгортехнадзором». Срок службы таких подводок составляет до 15 лет и выше.

Зачастую на рынке под логотипами мировых брендов можно приобрести подделку из Китая. При этом существует две категории китайского оборудования:

  • продукция, производимая в Китае по официальному заказу европейских компаний;
  • проводка, изготавливаемая пиратским способом.

В первом случае копания-заказчик переносит производство в Китай для снижения себестоимости за счет дешевизны рабочей силы и материалов. Во втором же случае качество продукции оставляет желать лучшего, что может привести к утечке воды и газа. Также не стоит исключать наличие в изделии различных опасных химических и даже радиоактивных соединений. Цена, к сожалению, не является гарантией качества изделия, поэтому необходимо внимательно изучать все товары и запрашивать ксерокопии необходимых сертификатов.

Рекомендации по выбору

Лучше всего начинать выбор газовой подводки с изучения сопроводительных документов. В норме должен быть сертификат, оформленный по стандартному государственному образцу. Конечно, обращаться следует строго в специализированные магазины, а не на рынки или стихийные пункты торговли. Проще всего отыскать шланги длиной 1 или 2 м. Чтобы определить подходящую величину, следует добавить к необходимому расстоянию 20%. В этом случае установленная подводка не будет натянута, как готовая лопнуть струна.

Сильфоны с полимерным покрытием однозначно лучше металлических изделий. Современная продукция такого рода позволяет подавать как природный, так и сжиженный газ. Внешнее покрытие повышает устойчивость металлического слоя к механическим воздействиям, коррозионным агентам и попаданию электрических разрядов при контакте с проводящими конструкциями.

Продукции китайского производства лучше избегать. Да, в этой стране качество товаров заметно выросло. Но все равно риск в таком ответственном деле, как домашнее газовое хозяйство, неприемлем. Внимательно следует проверять шланги на предмет возможной подделки. Гайки и штуцера подбирают только точно подходящие по величине. Если плита оснащена электророзжигом, следует употреблять только безопасные в пожарном отношении гибкие подводки — они даже надежнее, чем белые изолирующие вставки в обычных изделиях.

Преимущества использования сильфонных подводок из нержавейки

Рассмотрим основные преимущества использования гибких гофрированных сильфонных подводок из нержавейки:

  • резистентность к диффузии кислорода;
  • нержавеющая сталь является огнестойким материалом;
  • нержавейка является экологически чистым материалом и не выделяет никаких вредных веществ, способных причинить какой-либо вред человеческому здоровью;
  • высокая устойчивость к износу.

Кроме этого, использование таких шлангов на производствах — идеальный вариант, так как они могут использоваться для транспортировки агрессивных рабочих сред и нефтепродуктов. Так как эти приспособления отличаются износостойкостью, их разрешается применять для транспортировки сыпучих веществ.

Сильфонная подводка не отличается высокой гибкостью, но зато держит приданную ей форму без дополнительных крепежей

Но у таких изделий имеются и некоторые минусы. Например, сильфонные модели из нержавейки уступают резиновым шлангам по показателю гибкости. Монтаж сильфонных подводок из-за этого не всегда удобен, особенно, в условиях ограниченного пространства. Однако это свойство является одновременно и достоинством, так как приспособление способно сохранять и удерживать свою форму без вспомогательных конструкций.

Характеристики

Российский ГОСТ предусматривает, что сильфонная подводка природного газа должна стабильно работать и при -55, и при +255 градусах Цельсия. Если это требование не соблюдается, никакого смысла покупать изделие нет. Не менее важен и другой момент — допустимое давление. Чтобы подключить не котел даже, а «всего лишь» кухонную плиту, его уровень должен составлять не менее 6 атм. Согласно нормам СНиП наибольшее рабочее давление в системе бытового газоснабжения ограничено 0,03 атм.

Такой значительный запас прочности (в 200 раз) позволяет считать, что сильфонный шланг абсолютно безопасен. Нормальное растяжение должно составлять 100% сверх изначальных размеров. Однако проверять реальные шланги таким образом никто не будет. Специалисты давным-давно выяснили, что при увеличении длины на 50% гарантировать прочность и надежность подачи газа невозможно. Типичный диаметр соединений у большинства российских и зарубежных изделий составляет 1/2, 3/4 или 1 дюйм. Если подводка выполняется на минимальную длину, то никаких вопросов не бывает.

Ничего удивительного: они навязывают дорогие услуги по наращиванию жестких металлических труб. Те параметры, на которые ссылаются газовики, или выдуманы ими, или в лучшем случае прописаны во внутренних нормативных документах организации. Еще недавно, когда они были абсолютными монополистами на всей обслуживаемой территории, отказаться от таких требований, проигнорировать предписания было нельзя. Но теперь ситуация совсем иная — власть газовых служб заканчивается на кране, установленном внутри дома либо квартиры. Оборудование, находящееся дальше, является собственностью самих домовладельцев.

Федеральные стандарты не предусматривают никаких ограничений на наибольшую протяженность сильфонной подводки. В европейских странах, согласно стандарту EN, в самом деле нельзя использовать гибкие шланги длиннее двух метров. Но в нашей стране нормируются только требования по следующим показателям:

  • химическая стойкость материала к перекачиваемому газу;
  • допустимый нагрев;
  • допустимое давление.

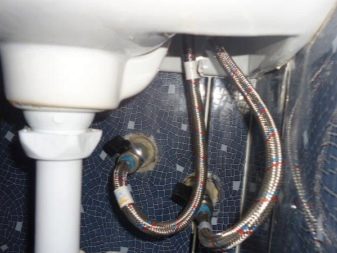

Назначение

Гибкая сильфонная подводка позволяет заменить участок трубопровода там, где невозможен монтаж жестких конструкций. Ее используют для подключения смесителей и различного сантехнического оборудования (например, стиральной машины, унитаза и ванны). Сильфон используется для подачи газа к системам отопления, газовым плитам и водонагревателям. С помощью такой подводки можно подключить различное климатическое оборудование и системы автоматического пожаротушения или компрессоры. Сильфонная подводка часто используется на крупных промышленных предприятиях для подачи пара, нефтепродуктов, химических растворов и даже сыпучих веществ.

При работе с гибкими видами подводки необходимо следовать определенным рекомендациям. Нельзя допускать радиус изгиба меньший, чем разрешено в документации. Недопустим перегиб на концах ближе установленного в документации расстояния. Не стоит допускать перекручивания шлангов, повторных изгибов и чрезмерных растяжений, так как это может привести к разрывам и трещинам. Одна из важнейших рекомендаций – не перетягивать гайки при закручивании, чтобы не повредить прокладки и не сорвать резьбу. Поврежденные подводки не ремонтируются, а полностью заменяются новыми.

Советы по выбору подводки

При выборе нужных размеров сильфонной подводки для воды следует руководствоваться следующими правилами:

  • перед приобретением этого изделия необходимо выяснить температуру воды и показатели давления в вашей системе, что позволит купить продукт, соответствующий необходимым параметрам;
  • диаметр изделия определяется по расходу воды того или иного сантехнического оборудования. Оптимальные показатели сечения для подключения к водопроводной трубе унитаза — 8 мм, для раковины — 10 мм, а для ванны — 15 мм;
  • длина сильфонной подводки определяется по конкретному случаю. Не рекомендуется устанавливать такое приспособление в условиях слишком ограниченного пространства. Кроме этого, шланг не должен быть сильно натянутым.
  • штуцеры изделия не должны иметь никаких дефектов и деформаций.

В случае необходимости всегда можно проконсультироваться со специалистом, который поспособствует выбрать необходимое приспособление для конкретного случая и объяснит вам все нюансы использования и установки такой подводки.

Характеристики и размеры

Подводка выполняется из стали с маркой AISI304 в виде гофрированных труб различной длины с накидными завальцованными гайками на концах. Толщина стенок такой подводки составляет 0,3 мм и больше в зависимости от документации производителя и производственных стандартов. Труба из стали в процессе производства может дополнительно обрабатываться вакуумно-тепловым способом внутри печи с температурой от 1020 до 1100 градусов по Цельсию для придания металлу такого свойства, как гибкость. Шестигранные накидные гайки (фитинги) с внутренней полудюймовой резьбой присоединяются к концам шланга развальцовкой краев без использования сварки. Наличие таких гаек позволяет исключить скручивания рукава при установке. Давление в установленном сильфоне составляет от 10 до 16 атмосфер и зависит от вида и материала используемых прокладок, которые обжимают соединение.

Гофра покрывается дополнительным полимерным материалом, который защищает металл от коррозии и воздействия высоких температур, а также помогает избежать соприкосновения с конструкциями, проводящими ток. Гофра с гайками из нержавейки или латуни гарантируют отсутствие трещин и коррозии в местах соединения и срок службы до 30-35 лет. Подводка проходит тесты на наличие микротрещин с помощью гелия, а на симметричность витков – с помощью металлографической экспертизы. На фитинге может быть указана страна-изготовитель или конкретный завод, тип шланга и даже дата его изготовления. В упаковку могут дополнительно включить специальные прокладки для соединения и различную документацию.

Размеры сильфонной подводки могут колебаться в достаточно большом диапазоне, начиная от совсем небольших шлангов и заканчивая метровыми трубами. Выпускается сильфон двух типов:

  • с фиксированной длиной (20 см, 30 см, 40 см, 50 см, 60 см, 70 см, и 80 см);
  • складная (для такого вида подводки указывается диапазон значений от минимальных до максимальных 140-250 мм, 200-350 мм).

Соединительные диаметры накидных гаек могут быть 1⁄2, 3⁄4, 1 дюйм, 11/4, 11/2 и 2 дюйма с допустимым давлением, начиная от 10 и заканчивая 20 бар в зависимости от того, какая применяется прокладка. Гофрированная труба достаточно гибкая и сохраняет проходимость даже при полном изгибе, тем самым гарантируя бесперебойную работу всей системы. Соединения на концах шланга могут крепиться системой гайка-штуцер, гайка-гайка или штуцер-штуцер.
