Индикаторная отвертка виды и выбор

Дополнительные возможности применения индикатора

Возможности простой индикаторной отвертки могут быть значительно расширены и многие попросту не знают, что помимо привычной проверки наличия или отсутствия напряжения, этим прибором можно выполнять множество задач и искать различные неисправности.

Вот как это можно использовать на практике.

Проверка исправности ламп накаливания

Данную проверку можно производить непосредственно в магазине, не имея под рукой ничего кроме отвертки. Берете обыкновенную лампочку, одной рукой обхватываете металлический цоколь, а пальцем другой руки касаетесь контакта в верхней части отвертки.

После этого жалом дотрагиваетесь до центрального контакта на лампочке.

Если лампа исправна, светодиод загорится.

Правда 100% уверенности данная проверка не дает, так как если лампа разгерметизировалась, светиться она не будет, хотя цепь и остается при этом целой.

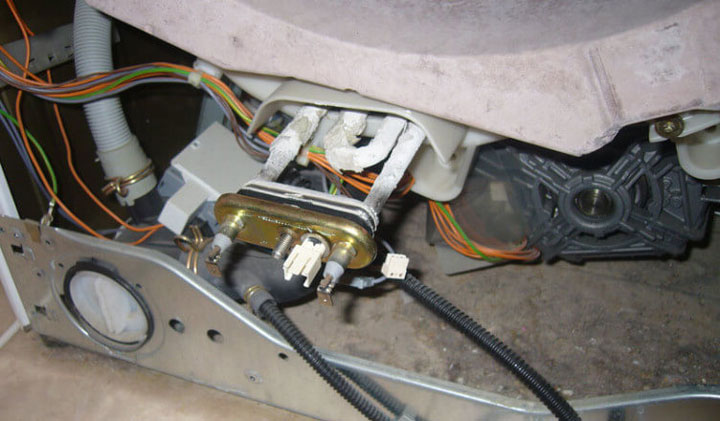

Проверка нагревательного тэна

Также можно легко проверить исправность или поломку нагревательного тэна. При этом его даже не обязательно вытаскивать наружу из оборудования.

Достаточно обеспечить свободный доступ к контактам. Перед этим все посторонние провода подключенные к ним требуется откинуть.

Проверка очень проста и не замысловата. Одной рукой касаетесь одного контакта тэна, а жалом отвертки другого. Палец второй руки опять должен быть на металлическом пятачке пробника.

Если лампочка индикатора при этом не горит, значит тэн не исправен и внутри него обрыв нагревательной спирали.

Таким образом можно проверять любые нагревательные элементы. Например, кипятильник проверяется непосредственно на самой вилке, даже разбирать ничего не нужно.

Определение правильного положения выключателя

Чтобы при ремонте смонтировать выключатель правильно, то есть:

Клавиша вверх
свет включается

Клавиша вниз
свет отключается

также можно воспользоваться пробником и прозвонить контакты.

Предварительно выключатель разбирается. Контакты у него обычно закрыты и поэтому просто подлезть руками к ним не получится.

Берете любой металлический предмет, например скрепку или гвоздик и прикасаетесь к одному из контактов

Не важно к какому — верхнему или нижнему

Индикаторная отвертка ставится на другой контакт. В отключенном положении выключателя светодиод не горит и наоборот. Оставляете выключатель во включенном состоянии, собираете его и в таком положении монтируете на стену.

Проверка напряжения на изолированном проводе

Если вы занимаетесь капитальным ремонтом в квартире, то наверняка сталкивались с ситуацией, когда после снятия старой штукатурки вдруг обнаруживается какой-то ранее не известный провод.

При этом абсолютно не понятно под напряжением он или нет. Перекусывать его кусачками нельзя, зачищать и оголять изоляцию тоже опасно.

Здесь опять на помощь приходит универсальная отвертка. Только использовать ее нужно несколько наоборот.

При этом верх с металлическим пятаком, подносите к изоляции провода. Провод при этом может быть даже под штукатуркой.

В таком положении чувствительность пробника выше и если в кабеле есть напряжение, то отвертка это покажет. Свечение может быть не таким ярким, но оно все равно будет.

Отыскание обрыва провода

Еще этим девайсом можно безопасно найти обрыв жилы внутри кабеля электропроводки или в переноске удлинителя.

Если удлинитель вдруг перестал работать, вот с чего нужно начинать поиск неисправности:

для начала убедитесь в отсутствии короткого замыкания

Отключаете все приборы из переноски. Берете рукой один контакт на вилке, а к другому подносите индикатор. Если он не горит, значит короткого замыкания нет.

далее нужно найти и пометить поврежденный провод

Также прикасаетесь пальцем любого контакта вилки, и жалом отвертки ищете его в розетке. Если не будет свечения во всех гнездах, то именно на этом проводнике и наблюдается обрыв.

Помечаете его маркером. Для чего это нужно? А необходимо это для того, чтобы подать фазу именно на этот провод, а не на другой исправный.

отверткой узнаете расположение фазы в рабочей розетке на стене и включаете вилку переноски в нее так, чтобы метки совпали

остается взять индикатор за жало и задней частью подвести к проводу

Перемещая его вдоль переноски следите за светодиодом. В том месте где он потухнет – там и обрыв.

Таким же способом можно определить обрыв провода и в стационарной проводке. Главное чтобы кабель не был под толстым слоем штукатурки.

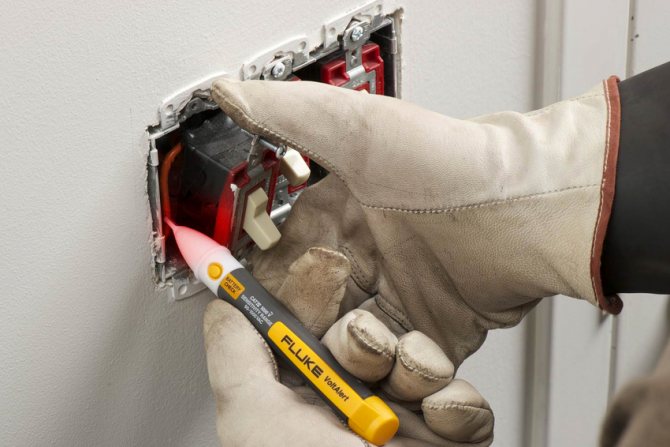

Бесконтактные отвёртки-индикаторы

Сегодня не редкость в магазине – увидеть бесконтактный индикатор напряжения. Внутри стоит каскадный усилитель на транзисторах, за счёт чего ток утечки (излучения в эфир) умножается многократно. Пара батареек служит источником питания простейшей конструкции. В результате становится возможным режим, запускаемый особым положением выключателя, когда отвёртка показывает наличие напряжения на расстоянии, плюс способна это делать через нетолстую стену (перегородку).

Любой провод, находящийся под напряжением 220 В (50 Гц) излучает. Щупом улавливается слабенькая волна, причём система настроена в резонанс с ней. Индикаторная отвёртка не сработает от обычного радио (или сети сотовой связи). Волна усиливается на транзисторах, потом переизлучается через контактную кнопку. Эффект увеличивается, если дотронуться пальцем.

Результатом такого мощного взаимодействия науки и техники становится возможность отследить траекторию прохождению проводки в стене. Обычный шнур (ПВ и др.) не экранированный, перегородки в квартире активно излучают энергию. В отдельных случаях ретранслятором становится арматура железобетонной плиты. И отвёртка-индикатор покажет место залегания металлической части стены, а не проводки.

Понятно, что электромагнитное излучение (включая частоты 50 Гц) вредно для человека. Вызывает безмерную усталость, ощущение потери сил, нагревает органы и ткани, усиливает воспаления. Вредный эффект многократно усиливается, если рядом находится провод под током (розетка с включенными потребителями и пр.). Тогда волна излучения в эфир сильнее, здесь не рекомендуется обустраивать места отдыха, спать, ставить кровать.

Найти безопасное место поможет… бесконтактная отвёртка-индикатор. Следует включить её на высокую чувствительность и отыскать надёжное место в доме.

Разновидности индикаторных отверток и их особенности

Современные индикаторные отвертки подразделяются в зависимости от типа конструкции и принципа действия. Благодаря широкому ассортименту приборов пользователи могут выбрать надежный и функциональный инструмент в зависимости от финансовых возможностей, личных предпочтений (для домашнего или профессионального использования).

Виды популярных среди пользователей индикаторных отверток:

Стандартный прибор с неоновым световым элементом – простое устройство контактного типа. Лампочка, встроенная в пробник, начинает светиться при прохождении тока через кончик отвертки и резистор сопротивления. Замыкание цепи осуществляется путем нажатия пальцем «пятачка» (контактной пластинки на торце ручки). Свечение свидетельствует о наличии фазы на проверяемом источнике питания (провода, выключателя, розетки или другого электротехнического прибора). Недостатком данной модели считается достаточно высокий порог индикации – устройство не функционирует при напряжении ниже 60В. Обычная отвертка индикаторного типа работает без использования батареек, предназначена только для выявления фазы-ноль, обрывы в цепи с ее помощью обнаружить невозможно.

Устройства со светодиодным светящимся элементом аналогичны по принципу работы с моделью с неоновой лампочкой, однако отличаются более низким порогом индикации (менее 60B). Тестер работает от автономного источника питания (батареек). С помощью многофункционального прибора, оснащенного биполярным транзистором, можно:

• определять фазы;
• выявлять обрывы в сети и места повреждений в контактах;
• определять полярность различных источников постоянного тока;
• бесконтактным методом выявлять месторасположение кабеля в стене (под штукатуркой);
• проверять целостность плавких предохранителей и проводников.

Электронный прибор с жидкокристаллическим либо простым дисплеем часто используют в качестве мини мультиметра. Универсальная отвертка-индикатор имеет звуковой сигнал и компактные размеры. На рукоятке электронного прибора расположены:

• дисплей;
• функциональные кнопки;
• указатель индикатора напряжения;
• маркировка от производителя.

Усовершенствованные модели оснащаются индуктивным щупом (жалом). Для потребителей, которые не знают, как пользоваться отверткой-индикатором с жк дисплеем существуют специальные инструкции по эксплуатации.

Электронный тестер имеет следующие варианты применения:

• определение уровня напряжения;
• тестирование на целостность различных проводников, линий электропередач, силовых сетей;
• выявление «земля/фаза»;
• проверка полярности;
• определение электромагнитного и микроволнового излучения.

Помимо вышеперечисленных функций данную отвертку-индикатор успешно применяют как детектор поиска, который позволяет обнаружить скрытую электропроводку. Модель с ЖК дисплеем отличается многофункциональностью и высокой стоимостью.

Индикаторная отвертка с функцией обнаружения скрытой проводки

Термин «прозвонка» в статье уже использовался. Это одна из функций, которую может иметь инструмент. Такие устройства светодиодные, для питания применяется батарейка. Именно потому, что для индикаторной отвертки с прозвонкой необходим аккумулятор, многие отдают предпочтение простым вариантам, которые, по сути, являются вечными.

С помощью индикаторной отвертки можно найти скрытую проводку

В основе прибора с прозвонкой могут лежать схемы:

• с полевым транзистором;
• с биполярным составным транзистором.

Коэффициент управления обоих видов элемента довольно высокий. Даже цепи с большим сопротивлением, заключенные между контактами отвертки, отпирают транзистор, и светодиод срабатывает – загорается. Подобное происходит и при попадании жала в электромагнитное поле.

Если оборванный провод подключен к фазе, то при проведении жала вдоль места его размещения и при удержании рукой верхней части отвертки лампочка будет светиться. После обрыва свечение исчезнет.

Такое устройство как детектор определит местонахождение скрытой проводки более точно

При ведении индикатора вдоль кабеля под штукатуркой светодиод тоже будет светиться. При этом обязательно следует обеспечить контакт с верхней точкой. Если отвертку сместить на 2-3 см относительно провода, она погаснет.

Функция определения обрыва цепи, в том числе и под штукатуркой, присуща только индикаторным отверткам – мультиметром подобные операции выполнить нельзя.

Типы индикаторов напряжения: однополюсные и двухполюсные устройства

Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.

Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.

Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.

Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.

Двухполюсный вид индикаторных отверток характеризуется наличием двух корпусов

Пассивные индикаторы напряжения и тока: особенности функционирования

Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:

1. Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
2. Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
3. Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.

Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.

Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.

Пассивные индикаторы напряжения и тока определяют только то, есть ли напряжение в определенной точке электроцепи

Характеристики активных отверток-индикаторов напряжения

Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.

Активные индикаторы имеют следующие технические характеристики:

1. Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
2. Светодиод вместо неоновой лампы.

Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.

Активные индикаторы имеют собственный источник питания

Пробник электрика: принцип работы и изготовление

Простой определитель на двух светодиодах и с неоновой лампочкой, получивший среди электриков название «аркашка», несмотря на несложное устройство, позволяет эффективно определять наличие фазы, сопротивления в электроцепи, а также обнаруживать в схеме КЗ (короткое замыкание). Универсальный пробник для электрика в основном используется для:

• Диагностики на обрыв катушек и реле.
• Прозвонки моторов и дросселей.
• Проверки выпрямительных диодов.
• Определения выводов на трансформаторах с несколькими обмотками.

Это далеко не полный перечень задач, которые решают с помощью пробника. Но и перечисленного достаточно, чтобы понять, насколько полезно это устройство в работе электромонтера.

В качестве источника питания для этого устройства используется обычная батарейка с показателем напряжения 9 В. Когда щупы тестера замкнуты, величина потребляемого тока не превышает 110 мА. Если же щупы разомкнуты, то устройство не потребляет электроэнергию, поэтому ему не нужен ни переключатель режима диагностики, ни выключатель энергопитания.

Пробник способен выполнять свои функции в полной мере, пока напряжение на источнике питания не падает ниже 4 В. После этого его можно использовать в качестве указателя напряжения в цепях.

Во время прозвонки электрических цепей, показатель сопротивления которых составляет 0 – 150 Ом, загорается два светоизлучающих диода – желтого и красного цвета. Если показатель сопротивления составляет 151 Ом – 50 кОм, то светится только желтый диод. Когда на щупы прибора подается напряжение сети величиной от 220 В до 380 В, начинает светиться неоновая лампа, одновременно с этим наблюдается легкое мерцание LED-элементов.

Схема этого индикатора напряжения имеется в интернете, а также в специализированной литературе. Изготавливая такой пробник своими руками, его элементы устанавливают внутри корпуса, который изготовлен из изоляционного материала.

Зачастую для этих целей используется корпус от ЗУ любого мобильного телефона или планшетного компьютера. С передней части корпуса следует вывести штырь-щуп, с торцевой – качественно изолированный кабель, конец которого снабжен щупом или зажимом-«крокодильчиком».

Сборка простейшего пробника напряжения со светодиодным индикатором – на следующем видео:

Принцип работы и виды индикаторных отверток

Для начала, пожалуй, стоит разобраться, каким образом работает этот прибор. Ведь знание принципа работы той или иной техники позволяет правильно и продуктивно ее использовать.

Сегодня в любом из строительных супермаркетов или магазине специализирующимся на продаже электрики, Вы можете найти несколько видов отверток-индикаторов. Стоит добавить, что стоят все они не дорого, и, если в вашем доме ни одной из них еще нет, то мы надеемся, что эта статья, поможет определить какая из них будет полезна именно Вам.

Отвертка – индикаторс неоновой лампой

Отвертка – индикатор с неоновой лампой, пожалуй, самый простой и распространенный, для домашнего использования, пробник. Если Вам требуется определить, есть ли в сети напряжение либо наличие фазы в проводнике, то эта отвертка-индикатор отлично подойдет для решения этой задачи.

Вместе с тем, применение ее в случаях, когда напряжение сети имеет значение меньше чем 60 В, не эффективно. Это связанно с довольно высоким «порогом» срабатывания, равным, как раз, 60 В.

Принцип работы индикатора с неоновой лампой, заключается в следующем: при проверке напряжения электрического тока в розетке, или где бы это ни было еще, ток проходит через, так называемый, резистор (широко применяемый компонент практически всех электронных и электрических приборов и устройств). После прохождения резистора, электрический ток попадает на один из контактов неоновой лампочки, при этом второй контакт замыкается телом пользователя прибора (путем прикладывания пальца к специальному контакту, расположенному на корпусе индикатора).

При этом, когда в сети имеется напряжение, лампочка индикатора начнет светиться. Сопротивление и емкость тела пользователя, то есть Вас, в такой отвертке, частично включаются в цепь лампочки. Если Вы не прикоснетесь пальцем к контакту на отвертке, лампочка гореть не будет.

Отвертка-индикатор со светодиодом

Спектр применения этого вида пробника, несколько шире вышеописанного. Помимо прочего, основными отличиями этой отвертки является:

• светодиод вместо неоновой лампочки;
• возможность работы с электрическими сетями напряжение в которых меньше 60 В;
• возможность проверки не только наличия или отсутствия фазы, но и проверка целостности проводки (кабелей и проводов). К тому же делать это возможно как контактным так и бесконтактным способом;
• наличие встроенной батарейки.
• наличие транзистора.

Принцип работы с этой отверткой – индикатором не чем не отличается от принципа работы с предыдущим пробником.

Отвертка-индикатор со светодиодом состоит из:

1. «пера» (в виде обычной плоской отвертки), предназначенного для непосредственного контакта с находящимися под напряжением элементами;
2. оконечного элемента, который предназначен для определения напряжения в сети без контакта с находящимися под напряжением элементами (бесконтактный способ).
3. ручка, которая состоит из прозрачного материала-диэлектрика.

В ходе работы, загоревшийся светодиод сигнализирует о наличии в сети напряжения.

Универсальная отвертка – индикатор

Кроме уже описанных пробников, сегодня все больше набирают популярность универсальные отвертки – индикаторы. С их помощью можно проверить сеть на наличие напряжения, определить фазу, протестировать сеть на наличие короткого замыкания или обрывов. Они превосходно подходят для применения не только в быту, но и, например, при ремонте автомобиля (определяет наличие постоянного и переменного тока).

Кроме того, в зависимости от модели и производителя, такие пробники способны сигнализировать (например, о наличии напряжения) не только световым сигналом, но и звуковым, что, несомненно, делает их использование более комфортным и безопасным.

Конструкция такого типа отверток, также предполагает наличие в них батарейки. Принцип работы устройства прост: индикация звуком или светом происходит в случае, если в сети присутствует напряжение.

Принцип работы

Любой, независимо от типа, пробник работает для измерения напряжения. Его главный принцип — проведение электрического тока через металлическое жало при прикосновении к фазному проводу сквозь резистор напрямую к лампочке.

Использовать такой агрегат можно и для выполнения простых задач — закручивание саморезов, винтов. Но жало применяется и для проверки наличия тока в сети. Для этого им необходимо дотронуться до оголенного провода или воткнуть в отверстие розетки. Именно благодаря резистору, который имеется в конструкции и обладает высоким сопротивлением, пользователя не поражает током.

Проверка работоспособности индикатора

Прежде чем использовать отвертку-тестер, необходимо непременно проверить ее работоспособность и целостность. От этого будет зависеть как точность показаний, так и безопасность человека, который пользуется прибором.

В первую очередь, нужно обратить внимание на целостность корпуса — если на корпусе находятся сколы, трещины и иные повреждения, то замените тестер. Новый недорого будет стоить, а последствия удара током могут быть очень серьезными

Проверьте на розетке работу индикатора, находящейся под напряжением либо же замыканием руками внутренней цепи (один палец приложить к жалу, а второй к «пятке»). Если индикатор не горит, то могут быть различные причины. Наиболее частая — севшие батарейки. С тем чтобы их поменять, справится каждый человек. Необходимо раскрутить корпус прибора, поменять элемент питания на новый и в том же порядке собрать. Не забывайте, что батарейка устанавливается с соблюдением полярности, иначе отвертка работать не будет.

Если причиной выхода из строя является не элемент питания, то ремонт целесообразен только из спортивного интереса — намного проще приобрести новый тестер. Исключение составляет ситуация, когда у вас скопился арсенал поломанных отверток, из которых можно самому собрать работающее изделие. И все время будьте осторожны во время работы с приборами и электросетями. Лучше несколько раз не спеша перепроверить результат измерений, нежели получить удар током.

https://youtube.com/watch?v=WF8-IsGHPwc

Использование указателей напряжения

Применение отверток индикаторов предоставляет возможность найти фазный провод, ноль и землю в розетках, выключателях, осветительных приборах, убедиться в наличии напряжения в электрической сети, выявить пробои напряжения на корпус бытовой техники, а также обнаружить проводку в стенах под плиткой или слоем штукатурки с финишным отделочным покрытием. Работа с тестерами начинается после их проверки. Испытание выполняется на участке с напряжением. О его наличии в сети укажет световой сигнал неоновой или светодиодной индикаторной лампы. После проверки пригодности прибора осуществляется устранение поломок и неисправностей электрических сетей, бытовой техники, осветительных приборов. К основным видам работ с применением тестеров напряжения, относятся:

1. Поиск фазы и ноля необходим при отсутствии маркировки электрических проводов. Работа начинается с отключения автомата на вводном щитке, от которого происходит питание электросети на месте проверки. После зачистки проверяемых проводов и последующего разведения их друг от друга на безопасное расстояние, исключающее возможность короткого замыкания или поражение человека электрическим током, приступают к идентификации фазного кабеля. Если после включения электрического тока и прикосновения индикатора напряжения к зачищенному концу провода будет гореть лампа, то этот проводник является фазным. Второй провод — это нуль. В случае, если индикаторная лампа не горит, то, значит, первый проводник без напряжения. Второй провод можно считать фазой, в чем обязательно надо убедится с помощью индикатора.
2. Определение утечки напряжения на корпус электрического прибора предусматривает простое прикосновение жала индикаторной отвертки к металлической (неокрашенной) его части. Появление светящейся лампы на индикаторе после включения бытовой техники в сеть указывает на наличие фазы на корпусе прибора, а также необходимость срочного устранения этой проблемы. Яркое свечение индикаторной отвертки свидетельствует о прямом контакте фазной жилы кабеля с корпусом электроприбора, прикосновение к которому может стать причиной поражения электрическим током.
3. Проверка качества проводимости цепи осуществляется путем прикосновения зачищенных от изоляции концов провода к жалу и пальцевому контакту индикатора. Звуковой сигнал или светящаяся лампа показывает на отсутствие проблем с целостностью проводника.
4. Выявление скрытой проводки в стенах основано на появлении светового или звукового сигнала индикатора напряжения в зоне электромагнитного поля, создаваемого кабелем, подключенным к питанию сети. Его границы будут определяться путем медленного передвижения индикаторной отвертки по стене в разных направлениях.Срабатывание звукового или светового сигнала указывает на месторасположение токопроводящей проводки под слоем штукатурки, финишного отделочного покрытия.
5. Нахождение обрыва проводов основано на прекращении функционирования отверток индикаторов. В местах повреждения пробник напряжения не будет светиться, издавать звуковые сигналы. Его работа будет остановлена.
   Применение индикаторных отверток является обязательным условием при проведении ремонтных работ, связанных с напряжением. Правильное их использование является залогом безопасности, исключающим риск поражения электрическим током.
