Детские качели для дачи своими руками из металла

Если вы планируете сделать садовые качели своими руками из металла для детей, стоит ознакомиться с подобранными нами интересными вариантами с пошаговым описанием.

Одиночные качели из металла своими руками

В первом нашем мастер-классе мы сделаем своими руками из металла детские уличные качели для одного ребёнка.

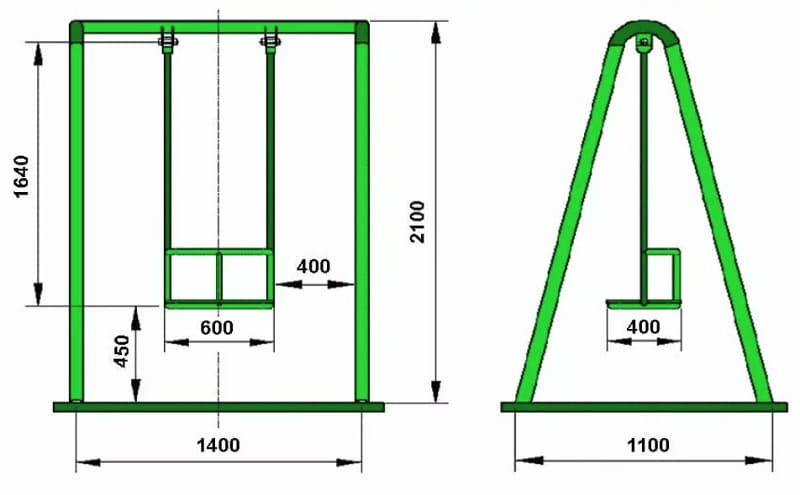

Одиночные садовые качели из металла для детей своими руками: чертежи и размеры

Самое главное в детских качелях – их надёжность, поэтому в переносных моделях желательно сделать жёсткую нижнюю раму либо установить их стационарно. В работе можно воспользоваться нашими чертежами с размерами или нарисовать собственный эскиз.

ФОТО: https://vvsc.ruФОТО: atlant-sport.ru

Пошаговая инструкция

Предлагаем вместе с нами сделать своими руками простые детские качели из профильной трубы, для которых нам понадобятся следующие материалы и инструменты:

  • 4 трубы длиной 180 см и сечением 40×20 мм, толщина стенки 2 мм;
  • 3 трубы для перемычек длиной 70 см;
  • аппарат для сварки;
  • болгарка;
  • шлифмашинка;
  • краска, кисточка.

Пошаговая инструкция.

Иллюстрация Описание работы
Для изготовления А-образного каркаса к каждой паре стоек длиной 180 см приварить перемычки
Сделать основу под сиденье размером 35×40 см
Приварить к сиденью с обеих сторон две направляющие по центру каркаса, перила и заднюю спинку на высоте 25 см с опорой
Приварить верхнюю планку между А-образными стойками, к ней с каждой стороны приварить по два уголка для крепления стоек сиденья
К верхней части направляющих от сиденья приварить трубки
Закрепить перемычки к нижней части спереди и сзади несущих стоек
Смонтировать с помощью сварки по бокам на расстоянии 61 см от низа конструкции распорки, которые увеличат её надёжность и жёсткость
Закрепить направляющие сиденья в петлях, отверстия предварительно промазать смазкой,  закрепить в них шайбы из пластика, затем стянуть болтами.

Смазкой также нужно предварительно промазать стенки трубок изнутри, чтобы не возникало скрежета во время катания

Зачистить все элементы, особенно сварные швы, сначала зачистным кругом, затем лепестковым
Обезжирить, покрасить все поверхности и закрепить деревянный настил

Более подробно весь процесс можно посмотреть на видео:

Watch this video on YouTube

Статья по теме:

Качели своими руками из металла для нескольких детей

Качели для нескольких детей могут иметь одно общее сиденье. Второй вариант – закрепить сидушки для каждого ребёнка на расстоянии друг от друга.

Чертежи качелей из металла для нескольких детей

Существует несколько вариантов чертежей изготовления качелей для двух деток. Можно сделать своими руками конструкцию буквой «П» из металла со скамейкой и дополнительно закрепить ребра жёсткости по обеим сторонам, либо это могут быть А-образные стойки с усилением средней части.

ФОТО: www.alladin66.ruФОТО: 10210187.fis.ru

Пошаговая инструкция

Если нет сварочного аппарата, можно закрепить элементы качелей на П-образном каркасе на болтах. Для работы нам понадобится металлопрофиль квадратного сечения со стороной 60 мм и длиной 3000 мм. Поскольку мы будем делать стационарную конструкцию, 50 см уйдёт в землю.

Высота качели получится 2 м, длина горизонтальной перемычки зависит от того, сколько сидений планируется на ней разместить. Один каркас выдержит три посадочных места.

Пошаговая инструкция.

  1. Предварительно, при помощи специального сверла, высверлить отверстия для крепления.
  2. Изнутри укрепить отверстия толстыми пластинами из металла.
  3. Закрепить перекладину на стойках при помощи болтов с контргайками, а также шайбами Гровера.
  4. Закрепить сидушку на подвесах.
  5. Забетонировать стойки.

На металлопрофиле длиной 3 м вполне комфортно можно закрепить 2 посадочных места ФОТО: vseprotruby.ru

Статья по теме:

Зонирование

Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь. Есть несколько простых правил, которых советуют придерживаться мастера:

  • Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
  • Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
  • Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.

Чтобы качели прослужили долго

Для того чтобы садовые качели из металла служили долго, надо адекватно и по назначению эксплуатировать изделия.

– Ни при каких обстоятельствах не превышайте обозначенную максимальной нагрузку. Не заваливайтесь на сидение качели толпой, а равномерно распределяйтесь по длине сидения.

кресло-качель дополняет дизайн мебельного гарнитура

– Не допускайте ударных нагрузок, к которым относят резкое усаживание. Это негативно сказывается как на фиксирующих механизмах, так и на устойчивости конструкции в целом.

– На качелях запрещено прыгать. Опасно на них и стоя качаться. Жестко фиксированное сидение не стоит пытаться раскачать в стороны.

– Чересчур большая амплитуда раскачивания чревата скорым выходом из строя соединительных механизмов конструкции. Поскольку сидения порой бывают не слишком глубоки, в разложенном до дивана виде вообще лишены спинки, сильное раскачивание может привести к тому, что вы просто выпадете на землю и хорошо, если с небольшой высоты.

стеклянная качель с металлическим ободком – нестандартное решение для дома и дачи

– Новому элементу садового дизайна потребуется соответствующий уход, заключающийся в своевременной чистке, смазке подвижных соединений, протирке, покраске, замене истершихся деталей.

Подготовка досок

После того как получилось сварить сидение качелей на двоих детей (или взрослых), остается оббить стыки и проверить качество шва

Когда делают детские качели, внимание к качеству шва должно быть повышено. Его осматривают, и при необходимости перекрывают еще раз

По размеру основания отрезают доски, края которых закругляют ручным фрезером или простым рубанком и драчевым напильником. Лицевая доска обрабатывается таким способом еще и с наружной стороны.

В основе делают отверстия под крепление досок. Их можно просверлить дрелью или прожечь сваркой. Прожигать нужно обязательно с внутренней стороны. Наплывы металла снаружи зачищают сваркой. Такие же операции нужно выполнить для закрепления досок на спинке качелей.

Доски подгоняют и крепят с помощью саморезов по дереву, проверяют, хорошо ли они подошли. Затем их снимают, обрабатывают пропиткой и наносят слой морилки или краски.

Обрабатывать детали необходимо со всех сторон, чтобы сидения для качелей прослужили дольше. После нанесения пропитки, нужно обязательно почистить их наждачкой.

Как сделать качели из брезента

Чтобы изготовить сооружение из такого материала, понадобится цепь, два металлических треугольника, кусок плотного брезента.

Для начала из плотной парусины вырезаем необходимой формы полосу. Оба конца полотна заводим в металлические треугольники и загибаем их вниз, соединяя с основной частью ткани. Далее, используя заклепки, соединяем каждый край с плоскостью ткани. Вместо заклепок можно использовать обычные болтики с гайками.

Также из этого материала можно сооружать более сложные конструкции в виде гамаков, покрывать ним металлические каркасы, использовать в качестве навеса.

Обратите внимание! Благодаря тому, что парусина пропитана огнеупорными, водозащитными, а также пропитками от загнивания, сырье отлично подойдет в качестве основы или дополнительного компонента уличных сооружений.

Качелька маленькая, качелька большая

Занимаясь сборкой садовых качелей из металла, не поленитесь сделать отдельный одноместный вариант, если в доме есть дети. Им будет намного безопасней и интересней качаться на личной качельке, да и взрослым не придется ждать, когда ребенок наиграется на их территории.

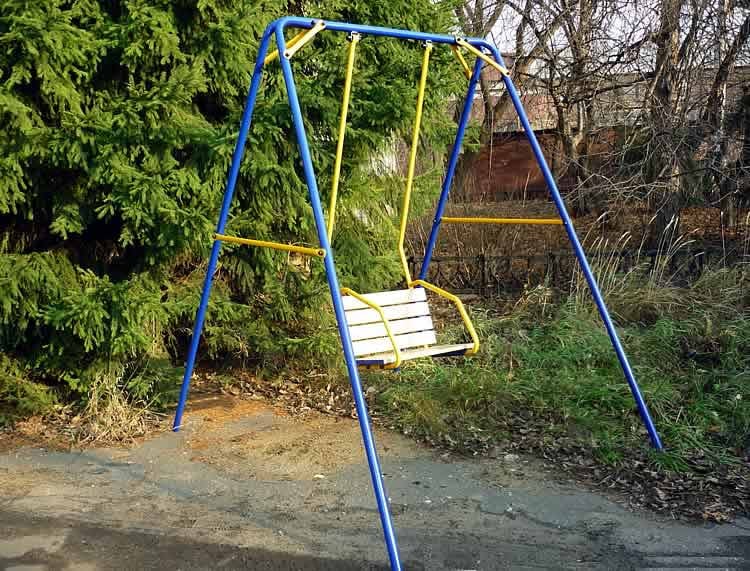

детская металлическая качель

Для детской конструкции качели потребуется четыре изогнутых профильных трубы и центральная поперечина. Сидение можно привесить на толстом тросе или цепях. Чтобы повысить удобство использования и обезопасить ребенка от падений, к сидению стоит приварить спинку, после чего облицевать ее лакированными деревянными рейками.

небольшие металлические качели с декоративной ковкой

Для взрослых строится более основательное сооружение из полутора или двухдюймовых труб. Из них изготавливают опорные боковины, укрепленные внизу распоркой. На верхней поперечине вырезают отверстия под проушины или приваривают к трубе пару стальных подшипниковых обойм. Это позволит жестко закрепить сидение.

Почему лучше строить качели из металла, особенно стационарные? Потому что этот материал заметно дешевле дерева, не нуждается в сложном уходе и для их создания нужен лишь сварочный аппарат.

стационарные диван-качели в цветнике: отличное место для отдыха

Изготовление и сборка конструкции

Чтобы сделать садовые или детские качели своими руками, необходимо выбрать подходящий чертеж и определиться, из каких материалов будет выполнена конструкция. Затем следует подготовиться место, где качели будут располагаться:

  • разровнять площадку;
  • подсыпать «подушку» из гравия.

Необходимо будет загодя разложить нужный инструмент и материалы. Опору у стационарных качелей можно сделать из таких материалов:

  • ПВХ трубы;
  • деревянные брусья;
  • металлические трубы.

Последние необходимо будет сварить в некоторых местах, поэтому понадобится специальный аппарат.

Из металлического профиля

Чтобы создать конструкцию из профиля, потребуется:

  • несущая четырехугольная рама;
  • боковина конфигурации литеры «А», сделанная из двух труб, что крепятся с использованием сварки;
  • одна труба, которая будет расположена горизонтально и послужит для того, чтобы подвесить скамью.

Металлический профиль на сегодняшний день является надежным материалом. Годится для создания также профильная труба с размером сечения около 200 мм, при этом толщина стенок должна соответствовать 1 или 2 мм. Основание сидения возможно изготовить из трубы с сечением около 20 мм. Это будет влиять на плавное раскачивание.

Процесс монтажа:

  • нарезаем элементы, которые состоят из трубы (боковые стойки, перекладины, основания);
  • шлифуем деревянные элементы (это будут детали для сидения);
  • соединяем необходимые детали с помощью сварки или специальных болтов;
  • соединяем стойки с основанием качели, затем присоединяем перекладины;
  • для стационарной садовой качели требуется выкопать 4 ямы;
  • в эти ямы необходимо вставить балки, и наполнить их бетоном.

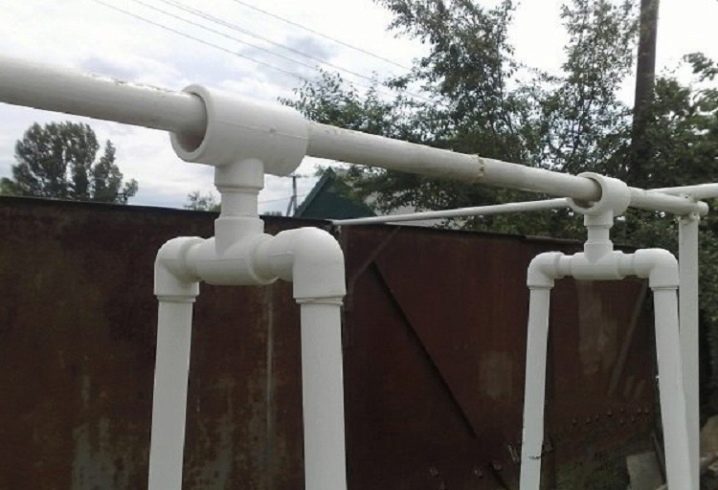

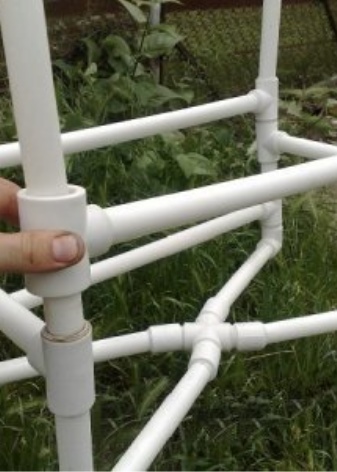

Из полипропиленовой трубы

Детские качели обязаны держать нагрузку не менее двухсот килограмм. Сечение допустимо от 50х50 мм, стенки – толщиной не меньше 1 мм. Качели для взрослых делаются из труб сечением от 75 мм. Сидение делается из брусков и реек. Состоит:

  • из трубы длиной 6,2 м;
  • 8 металлических уголков;
  • арматуры сечением 16 мм и длиной 26 см;
  • деревянных полотен.

Чтобы сделать хорошие опоры, потребуется по два метра отрезков, которые будут поперечными опорами, также нужна будет одна верхняя перекладина. Кроме того, следует подготовить четыре отрезка по 2,3 метра, чтобы собрать крепления. И два дополнительных отрезка по полтора метра, чтобы получить боковые узлы основания.

Строительство следует начинать с опор, на них ложится главная нагрузка. Перед началом работ следует почистить трубы от зазубрин. Две конструкции свариваются в форме буквы «Л», они должны быть полностью конгруэнтны. Узлы свариваются под углом 45 градусов, а перекладина крепится перпендикулярно. Выкапываются два углубления (до 1 метра), дно посыпается песком. Сваренные конструкции помещаются в углубления, заливаются бетоном. Три недели следует подождать, пока бетон не «схватится».

Затем к поперечной балке прикручиваются крепления или крюки, на них будет висеть сидение. После завершения монтажа новую конструкцию следует покрасить. Сидение делается из металлического каркаса, брусьев и деревянных или пластиковых реек.

Простые качели без сварки, с использованием резьбового соединения

Чертеж с размерами определяется количеством мест, поскольку за основу детских качелей берется та же буква – П. Для одного малыша нужна высота около 2 м, значит, профильная труба для вертикальной стойки должна быть на метр длиннее – она уйдет под землю при бетонировании. Длина горизонтальной перекладины может варьировать не только от количества сидений, но и от их размера – при стандартной ширине будет достаточно 1,4-1,5 м, более просторное требует увеличения расстояния между боковыми стойками, а значит, и более длиной верхней перекладины.

Для изготовления своими руками потребуется чертеж с размерами, правильно определенная дислокация, профильная труба диаметром от 60 мм, болты М16, гроверы и контргайки к ним, уголки для сиденья, оцинкованная цепь и карабины.

Пошаговая инструкция, как сделать самые простые детские качели своими руками из металла, выглядит следующим образом:

  1. Выкапывается яма, глубиной не менее 1 м, которая не должна быть широкой (специалисты советуют использовать садовый бур).
  2. Конструкция монтируется в лежачем виде, к горизонтальной стойке крепятся обе вертикальные трубы, с помощью болтов, контргаек и гроверов (контргайки надежно закрепляют болты крепления, не позволяя им раскручиваться.
  3. Для крепления сидения надежно устанавливаются рым-болты (по два на каждое посадочное место). К ним карабинами крепятся оцинкованные цепи.
  4. Готовая конструкция устанавливается в выкопанные ямы, в которых дополнительно укрепляется дно (можно взять кирпич, дикий камень, насыпать щебень).
  5. После проверки правильной установки столбов с помощью отвеса, грунт трамбуется вручную или с помощью подсобного приспособления – например, палки с закрепленным бруском. Только после качественно выполненного требования можно заливать столбы в яме жидким цементом.

Однако это может потребовать дополнительного времени и усилий, поскольку работать придется на высоте, а вибрация от инструментов может нарушить целостность цементной заливки, если она застыла еще недостаточно хорошо.

Сделать сиденье – несложно, особенно, если оно без спинки. Нужно просверлить в уголке отверстия для карабинов и для брусков. При желании, можно вместо брусков использовать доску или фанеру.

На размещенных фото – простые детские качели с надежной защитой от коррозии, погодных условий, повреждения деревянного сиденья вредителями и влажностью. Они наглядно демонстрируют, что даже несложное сооружение можно сделать привлекательным и эстетичным, органично вписать в окружающую обстановку.

Post Views: Статистика просмотров
754

Садовые качели в виде лавочки

Составляя чертежи такой конструкции, следует исходить из того, что ширина посадочного места для одного человека должна быть не менее 0,5 м. Высота лавочки над землей выбирается такой, чтобы было удобно отталкиваться ногами при качании. Она может качнуться вбок, поэтому чтобы избежать столкновения скамейки с опорами расстояние между ними для веревки выбирается не менее 0,35 м, для цепей — 0,25 м. Высота стоек над землей выбирается 1,7 — 2,5 м в зависимости от способа качания — сидя или стоя. Для лавочки делается отдельный чертеж с указанием размеров и угла наклона спинки.

Ширина посадочного места для одного человека должна быть не менее 0,5 м

Подготовка материалов

Чтобы качели для нескольких человек были прочными, но не громоздкими, их делают из профильных труб. Для постройки потребуются:

  • профиль с шириной стенки 40 — 70 мм и толщиной 1 — 2 мм (зависит от количества людей) для стоек и перекладины;
  • прямоугольные трубы сечением 15 — 20 мм для изготовления перемычек, каркаса для скамейки;
  • деревянные бруски 30×30 мм для обшивки лавочки, но подойдет 20×50 или 30×70;
  • веревка, цепь или иной подвес, способный выдержать 250 — 300 кг;
  • 6 рым-болтов с гайками и граверными шайбами для подвешивания сиденья;
  • краска по металлу и лак для покрытия деревянных брусков.

Чтобы избежать столкновения скамейки с опорами расстояние между ними для веревки выбирается не менее 0,35 м, для цепей — 0,25 м

Пошаговая инструкция

Сборка качелей с А-образными стойками производится следующим образом:

  1. Для стоек отрезаются 4 трубы длиной по 2,5 м, для перекладины между ними — 2,1 м.
  2. Края труб обрезаются под углом 30⁰ и попарно свариваются в виде равнобедренных треугольников.
  3. Отступив от вершины на 2 м, приваривается горизонтальная перемычка размером 1,038 м.
  4. К вершинам стоек, разнесенных на 2 м, приваривается перекладина. Ее концы выступают на 50 мм с обеих сторон.
  5. Для скамейки нарезаются деревянные бруски длиной по 1,5 м, ошкуриваются и покрываются лаком.
  6. На приготовленный каркас лавочки с приваренными креплениями для подвески их крепят болтами с шагом 20 — 25 мм. Расстояние между брусками в зависимости от их размера можно увеличивать или уменьшать.
  7. Готовое сиденье подвешивается к перекладине с помощью рым-болтов, закрепленных в просверленных в ней отверстиях.
  8. На расчищенной площадке выкапываются 4 ямки глубиной 0,45 — 0,5 м.
  9. Для заливки подготавливается бетонная смесь из цемента, песка и воды в пропорции 1:2:3.
  10. Дно ямок засыпается песком слоем в 10 см, устанавливаются опоры. Свободное пространство заполняется камнями и заливается бетоном.
  11. Качели испытывают в действии через 3 — 4 дня, когда бетон полностью затвердеет.
  12. Если недочетов не обнаружено конструкция окрашивается.

Качели для дачи своими руками: фото и классификация изделий

Традиционными материалами для изготовления уличных качелей для дачи своими руками являются металл и древесина. В целях улучшения надежности и внешних характеристик можно совместить данные материалы, а также частично украсить металлическую конструкцию декоративной ковкой.

Яркие качели-кокон, подвешенные к ветке дерева

Полезный совет! Для изготовления сиденья могут быть использованы любые подручные материалы, которые могут остаться на участке после строительства дома или проведения ремонтных работ.

Для строительства можно использовать:

  • брусья;
  • пластик;
  • прочный канат;
  • металлические трубы;
  • старые кресла или стулья, с которых необходимо предварительно удалить ножки

Комфортные качели подойдут для сна на свежем воздухе или чтения

Владельцы автомобилей могут пустить в ход старые автомобильные покрышки. Они отлично будут сочетаться с клумбами, изготовленными из аналогичного материала.

Классификация качелей для дачи своими руками

Существует большое количество оригинальных и удобных качелей, способных украсить ландшафт любого дачного участка.

Условно их можно разбить на три большие категории:

мобильные – изделия имеют облегченную переносную конструкцию, благодаря чему качели можно перемещать по участку в любое удобное место, например, в дом, на веранду, в беседку или под навес во время дождя;

Мобильный вариант качелей с основой из металла

семейные – изделия с массивной и увесистой конструкцией. По своему устройству они напоминают скамейки без ножек с большой и высокой спинкой. За счет больших габаритов на сиденье может уместиться вся семья. Чтобы эксплуатация подобных качелей была безопасной, их надежно закрепляют на раме П-образной формы. В качестве фиксаторов используются прочные тросы или толстые цепи. Если организовать над качелями крышу или тентовый навес, ими можно пользоваться даже под дождем;

Уютные качели, расположенные на открытой террасе

детские – особая категория изделий, как правило, имеющих форму лодочек или подвесных кресел. К конструкциям выдвигаются особые требования в отношении каркаса, который должен соответствовать всем нормам безопасности. Совсем маленькие дети могут пользоваться качелями только в присутствии взрослых и при применении специальных ремней. С их помощью малыш фиксируется на сидении и потому не сможет выпасть.

Детские качели с металлическим каркасом, покрашенные в яркие цвета

Разновидности и фото качелей на даче своими руками

Качели могут быть классифицированы и по другим признакам. Различают следующие виды изделий по типу конструкции:

гамачные – подвешиваются на перекладину из металла. В качестве заменителя перекладины может служить дерево с толстой и прямой нижней веткой. Во время использования такой конструкции у человека создается впечатление будто он парит над землей. Подобные качели пользуются большим спросом у тех, кто увлекается чтением книг;

Качели-гамак – отличный вариант для релаксации и любования природой

Обратите внимание! Гамачные изделия, при условии соблюдения технологии изготовления, способны выдерживать весовую нагрузку до 200 кг. одиночные – изделия с различными видами конструкций, не нуждающиеся в установке дополнительных перекладин. Эти качели характеризуются быстрой системой монтажа, при этом они могут устанавливаться в любом месте

Для изготовления применяются самые разные материалы;

Эти качели характеризуются быстрой системой монтажа, при этом они могут устанавливаться в любом месте. Для изготовления применяются самые разные материалы;

одиночные – изделия с различными видами конструкций, не нуждающиеся в установке дополнительных перекладин. Эти качели характеризуются быстрой системой монтажа, при этом они могут устанавливаться в любом месте. Для изготовления применяются самые разные материалы;

Красивые подвесные качели в саду частного дома

подвесные – конструкции представляют собой сиденье, подвешиваемое на несколько веревок или цепей. Веревки крепятся по бокам. Благодаря применению различных материалов, которые позволяют сделать изделие прочным, комфортным и легким, качели подвесного типа могут иметь различную форму и размеры;

Уютные подвесные качели из ткани, созданные своими руками

шезлонги – изделия могут вместить семью, состоящую из двух взрослых и одного ребенка. Качели обладают особой конструкцией, которая предполагает фиксацию в единственной точке крепления, что позволяет устанавливать их в комнате. Материалом для изготовления служит специальный сплав металлов. Несмотря на кажущуюся воздушность, эти изделия очень прочны.

Большие семейные качели с металлическим каркасом

Качели со скамьей на несколько человек

Такой тип качалок для всей семьи оригинально вписывается в планировку участка дачи. Они в огромном ассортименте выпускаются серийно, причем стационарные или переносные конструкции комплектуют навесом (тентом), или делают жесткое укрытие из поликарбоната, древесины. Качели, оснащенные крышей, выгоднее, а элементы из металла не нагреваются на солнце и есть защита от дождей. Дополнительно требуется устраивать противомоскитные сетки. Качели со скамьей, которые рассчитаны на пару-тройку человек, являются типичными моделями для участков сада. Рассмотрим основные конструкционные элементы.

Конструкции с А-образными опорами Комплектация

Сиденье или скамья

  1. 4 основные опорные бруски для сиденья (поперечные и продольные).
  2. 2 стойки для спинки.
  3. 2 подлокотника и опоры для него.
  4. Дополнительные усиления для сиденья.
  5. Планки из древесины для сидения, а также спинки скамьи.


Каркасная конструкция

  1. 2 стойки (соединенные под углом ножки).
  2. 2 распорки (верхняя и нижняя).
  3. Перекладина поперечного типа (ригель).

Размеры требуется рассчитывать с учетом модели. Есть пару типов соединения деталей. Предпочтительнее будет сварной тип, потому что винтовое крепление под влиянием вибрационного эффекта при раскачивании раскручивания. Также требуется время от времени подтягивать гайки и болты. По чертежу садовых качелей из металла, своими руками требуется просверлить отверстие в перекладине, в него вставить болт, в которому будет прикреплена рым-гайка. Посредством соединительного кольца подвешивают скамейку, и соединение время от времени смазывают, чтобы не было повреждений механизма, а также скрипа.

Выстраивание железных качелей начинают с монтажа каркаса, и для переносных конструкций будет правильно сделать соединительную раму из металлического профиля по нижнему каркасному периметру. Стационарные – требуется вкапывать в землю на глубину 0.5-0.6 метра, а после бетонируют. Все элементы из металла конструкции обрабатывают посредством составов, препятствуют образованию ржавчины, а после окрашивают.

П-образные качели

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
