Как подключить ноутбук к интернету через кабель

Схема опрессовки кабеля из 4 проводников

Витую пару на 4 жилы обычно обжимают для подключения ПК к ЛВС. Их используют в домах или офисах.

Проводники сетевого кабеля имеют зеленый и оранжевый цвет, в полоску и однотонные. Какой цвет выбрать первым, не имеет разницы, главное — соблюдать определенную последовательность. В ход идут 1, 3, 6 жилы. Две жилы принимают сигнал, а две другие передают. Этот метод не имеет стандарта, но активно используется.

Обжимка витой пары 4 жилы для интернета может быть осуществлена двумя способами:

• Прямой.
• Кроссовый.

Во время прямого обжима соединяется компьютер с сетью интернет через модем. Этот способ предполагает прямое расположение проводников.

Во время кроссового обжима соединяют несколько компьютеров, создавая компьютерную сеть. Такой вид часто используется в офисах компаний. Проводники в некоторых местах меняются местами.

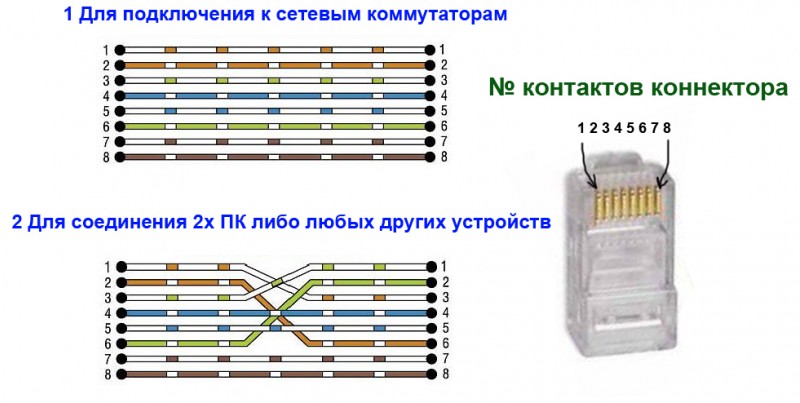

Прямой на 4 и 8 проводов 568В

Данный вид соединения нужен при соединении ПК с роутером. Последовательность для интернета по 4 проводам схема обжима должна быть такой:

1. Оранжевый + белый.
2. Оранжевый.
3. Зеленый (или салатный) + белый.
4. Зеленый (или салатный).

Во время прямого подключения остаются не задействованы 4, 5, 7, 8 проводник. Использование 4-х жильного провода намного проще.

При монтаже 8-ми жильного провода происходит подключение всех жил. Скорость при этом возрастает до 1 ГБ/с. Как обжимать витую пару 8 жил для интернета:

1. Оранжевый + белый.
2. Оранжевый.
3. Зеленый + белый.
4. Синий.
5. Синий + белый.
6. Зеленый.
7. Коричневый + белый.
8. Коричневый.

Обратите внимание! В разных разъемах расположение жил может немного отличаться

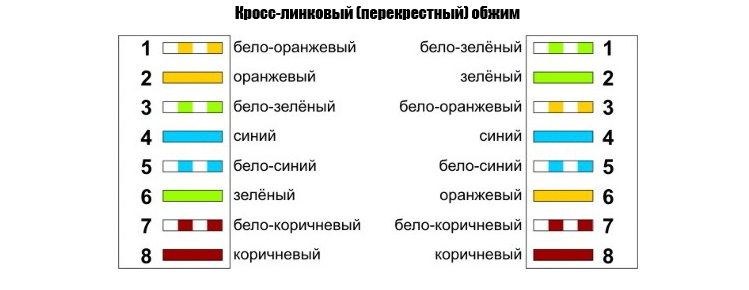

Кроссовый

Для кроссового способа следует расположить жилы таким способом:

1. Зеленый + белый.
2. Зеленый.
3. Оранжевый + белый.
4. Синий.
5. Синий + белый.
6. Оранжевый.
7. Коричневый + белый.
8. Коричневый.

Для улучшения скорости передачи информации следует концы провода обжать разными способами. И поменять синие цвета на коричневые.

Проверка обжатия интернет кабеля

Чтобы проверить, правильно ли был обжат провод, нужно использовать специальный кабельный тестер. Его используют уже после проведения всей операции. Если инструмент обнаружит проблемы, то загорятся красные светодиоды. При правильном соединении лампочка загорится зеленым.

Тестер поможет выявить неисправность

Проверить кабель на работопригодность можно и по-другому: подключив его к роутеру (Билайн, Ростелеком или иных производителей) и компьютеру. Если интернет-соединение появится, то проблем с оборудованием нет. В противном случае придётся разбирать коннектор и проводить операцию заново.

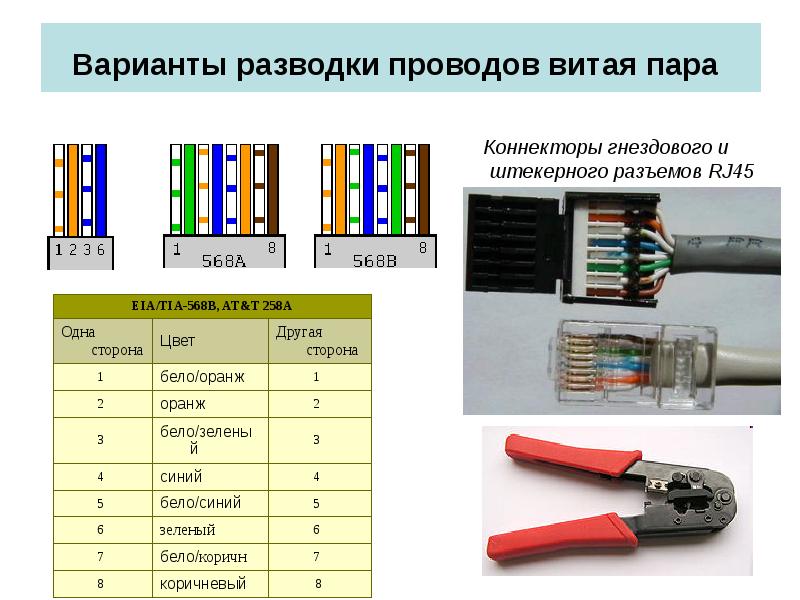

Цветовая схема обжима RJ-45 компьютер — хаб для Интернета

Поэтому с расчетом на перспективу предпочтительней изначально расшить сеть до четырёх пар, чтобы потом не прокладывать новый провод. Но при грамотной разводке кабелей по штробам в гофрированной трубе ПВХ можно не только минимизировать риск появления неисправности, но и обеспечить относительно лёгкий доступ к витой паре без сложных демонтажных работ. Инструменты и материалы Сетевой кабель. Обжатие коннектора кримпером Обжим отверткой Кратко расскажем об этом способе, хотя использовать его мы не рекомендуем, но, если нет инструмента, то такой вариант может быть единственной альтернативой.
Это опасно для жизни и может вывести из строя компьютер. Если с первого раза не получилось, процесс обжима нужно повторить.
Тем более, что подобные специалисты возьмут за это немалую сумму.
Разведенные провода зажимаются между большим и указательным пальцами. Можно другим способом проверить качество обжимки витой пары 8 жил.
Следует лишь помнить о том, что существует две схемы по, которым осуществляется подключение розетки к разъёму.
Поэтому, нужно ознакомиться с расположением цветов, согласно данной схемы.
Выбираем кабель.
Как подключить маршрутизатор к компьютеру

Подробная инструкция по обжиму коннектора RJ-45.

Первым делом, нужно снять внешнюю оболочку кабеля. Кстати, практически все виды витой пары содержат внутреннюю нить, позволяющую легко избавлять кабель от внешней оболочки при подключении к коннекторам RJ 45 (для компьютерных сетей).

Теперь нужно выпрямить все уложенные вместе жилы и отмерять расстояние по вилке, приложив к ней кабель так, чтобы все провода сели в свои посадочные места до упора. Внешняя оболочка кабеля должна разместиться под фиксирующим зажимом.

Убедившись, что замер сделан правильно, обрезаем кабель до нужной длины.

Теперь нужно вставить в торец вилки кабель так, чтобы все жилы до упора сели в свои направляющие каналы. Сделать это нужно так, чтобы внешняя изоляция кабеля попала под планку зажима коннектора. После этого зажмите фиксирующую планку коннектора отверткой, при этом нужно следить, чтобы жилы не вышли из посадочных каналов. Для удобства можно зафиксировать кабель рукой в которой держите отвертку.

На данном этапе обжима, коннектор должен выглядеть так, как это показано на фотографии ниже

Обратите внимание, что контакты еще не утоплены в жилы кабеля

Осталось утопить контакты коннектора в жилы кабеля. Нужно быть предельно внимательным и с чувством давить отверткой на контакты чтобы те сели на свои места, при этом прорезав оплетку жил.

Когда будете утапливать контакты коннектора в жилы кабеля, следите за тем, чтоб они садились на одно и тоже место в одну линию. По окончанию опрессовки, желательно убедится в качестве выполненной работы и проверить связь с помощью обычного тестера. Для этого на тестере нужно выставить переключатель в режим измерения сопротивления или в положение звукового сигнала и протестировать все рабочие жилы обжатого Вами сетевого LAN кабеля.

При отсутствии сопротивления или звукового сигнала, дожмите контакты коннектора до своего посадочного места. Конечно кримпером это делать гораздо удобнее и быстрее, но если все сделаете правильно — на выходе получите ничем не хуже обжатую витую пару отверткой.

Было бы не лишним использовать изолирующий колпачок так как он защитит кабель от перегиба и коннектор от пыли и влаги, но дома у меня его не оказалось. Кроме того, колпачок придает кабелю некоторую завершенность и красоту.

На фотографии ниже я решил выложить сравнение обжатой витой пары специалистами известного провайдера в Украине, которые обжимали коннектор кримпером около года назад у меня дома. Их работа на фотографии обведена красным кружком, а коннектор обжатый отверткой обведен зеленым.

P.S

Важно помнить, что от качества опрессовки сетевого кабеля зависит качество связи Вашей сети. Плохо обжатый или закрепленный коннектор может работать с перебоями, что в дальнейшем приведет к полному выходу его из строя. Если вы в домашней сети обнаружите обрыв кабеля LAN, то о способах его соединения читайте здесь

Кстати, рекомендую расширить свой кругозор и прочитать небольшую публикацию о том, как прокладывают сетевой кабель под водой между континентами.

Проверка связи

Вставляем штекер RJ-45 в роутер (или коммутатор), а компьютер в ответный разъем RJ-45 и проверяем работоспособность соединения.

Вставляем штекер RJ-11 (от бывшего телефонного кабеля) в телефонную распределительную коробку, а телефон в ответный разъем RJ-11. Убеждаемся в наличии гудка в линии.

Если оба соединения работают, поздравляем, Вы все сделали правильно!
Если сеть не работает, нужно искать проблему в проводах. Вы могли случайно перерезать нужный провод при отделении коричневой пары или при вырезании части изоляции кабеля. В таком случае наилучшим будет по новой обжать штекер или разъем.

Проблемы с телефонной линией решаются практически таким же образом. Если Вы нашли разрыв, его можно спаять – телефонная линия не такая чувствительная к качеству соединения, как сетевая. Мультиметр при этом будет очень полезен.

Напоследок проверьте, что Ваши провода подсоединены в нужных местах на разъемах и штекерах.
В конце проверьте, что провода соединены одинаково на обоих концах, то есть бело-коричневый соединен с красным, а коричневый с зеленым.

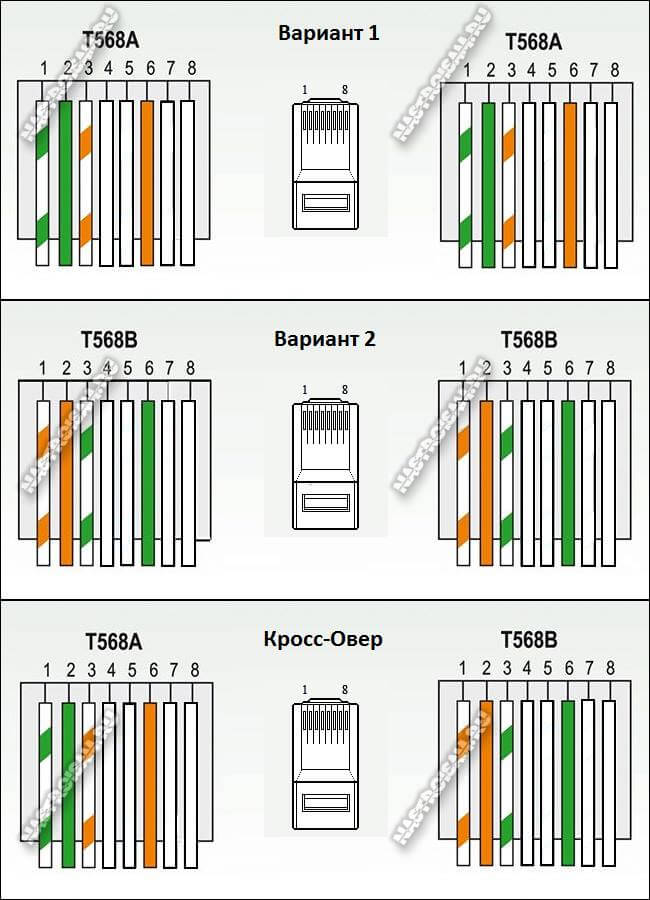

Цветовая схема раскладки проводов

Кабель UTP или так называемая витая пара состоит из четырех пар проводов. В сетях Ethernet 10/100BASE-T используются только две пары проводов (оранжевая и зеленая). Две других цветных пары (коричневая и голубая) используются для в сетях Gigabit Ethernet. В настоящее время есть два стандарта раскладки проводов по цветам для обжима из в коннектор — T568A и T568B.

Как правило, обжимка витой пары может быть выполнена по одному из двух вариантов:

1. Прямой. Это обычный патч-корд, который сейчас используется повсеместно. Для него оба конца кабеля обжимаются по стандарту T568A или по стандарту T568B. Главное, чтобы распиновка разъёма с обоих концов была одинаковой. Такой патч-корд подойдёт, чтобы подключить компьютер к роутеру или коммутатору, а так же соединить между собой два роутера или свитча.
2. Перекрёстный или Кросс-Овер. Этот стандарт использовался для соединения между собой двух компьютеров по Ethernet напрямую. Сейчас, когда сетевые адаптеры уже достаточно умные и сами способны распознать тип подключения, необходимость в перекрёстный патч-кордах практически отпала, но всё же я рассмотрю и её.

Витая пара 4 жилы

Как я уже сказал выше, для обычного 100-мегабитного сетевого подключения используются всего 2 пары — оранжевая и зеленая, то есть всего 4 жилы из 8. Поэтому сейчас на рынке есть удешевлённый UTP-кабель для провайдеров, который имеет всего 4 жилы. По  моему опыту он значительно хуже по качеству и нормально работает на длине линии до 90 метров. Но работать с ним тоже приходится достаточно часто. Распиновка RJ45 по цветам здесь точно такая же. Просто надо «вычесть» оставшиеся 4 жилы из обычной раскладки.

Таким образом получаем, что у нас используются контакты 1,2,3 и 6. Да, в шестую дорожку разъёма порой достаточно сложно попасть и с непривычки придётся помучиться. Но опыт — дело наживное и после десятого коннектора уже всё идёт значительно проще.

Порядок при обжимке

Порядок обжима витой пары на 8 проводов RJ-45:

1. Отмерить требуемую длину провода.
2. Сделать кабель ровным, откусив по несколько миллиметров с каждого края.
3. Бережно надрезать, отступив 1,5 – 2 см от каждого края, чтобы снять изоляцию.
4. Несколько раз согнуть кабель в различные стороны от надреза.
5. Отделить изоляцию, отделившуюся при сгибании, с кабеля.
6. Удалить экранирование, расправить жилы, откусить провода до одной длины.
7. Разложить жилы, руководствуясь одним из видов обжима.
8. Подключить к коннектору витую пару, расположив жилы в верном порядке в каналы вплотную к бортику разъема.
9. Вставить штекер в разъем на обжимнике.
10. Придерживая провод, сжать ручки инструмента, чтобы обжать сетевой кабель, до щелчка.

После монтажа нужно проверить, качественно ли сделана обжимка.

Как обжать телефонный кабель — 2 и 4 жилы

Всё это можно сделать и без помощи других, главное раздобыть подходящий инструмент и приобрести провод подходящего метража. Но очень часто всё встаёт на моменте, когда необходимо обжать телефонный кабель в коннектор RJ-11. Об этой процедуре мы на данный момент и побеседуем.

Что нам понадобится?

Во-1-х, сам телефонный кабель 2-х или 4-х жильный. Лично я не люблю телефонный кабель ШТЛП (он же CLT) из-за того, что жила там не одна и если необходимо сделать скрутку, то с ним время от времени эх как намучаешься. Поэтому, в своей практике стараюсь использовать кабель для сигнализации КСПВ-2 или КСПВ-4. С его обжимкой заморочек тоже не возникает. Во-2-х, нам понадобится зачистной инструмент в виде канцелярского или строительного ножа. В-3-х ; обжимной инструмент. Кстати, на многих из их, как на моей например, есть и особенный нож для разделки кабеля. Ну и коннекторы RJ-11, само-собой, в которые мы и будем обжимать телефонный кабель для Интернета или проводного телефона.

Последовательность действий:

Зачищаем конец телефонного провода от внешней оплётки, примерно на пол-сантиметра:

Зачищать сами жилы не надо ; их прорежут лезвия коннектора. Раскладка кабеля проста. В обычной телефонии употребляются всего 2 жилы. В разъёме ; это два средних контакта:

С четырёхжильным проводом ситуация малость сложнее. Тут дело в том, что за рубежом, из-за большущего распространения мини-атс и факсов, очень часто употребляется кросс-оверный вариант раскладки ; другими словами провода в парах меняются местами (см. схему справа):

У нас же, в Рф, употребляется ровненькая раскладка, как на схеме слева. Поэтому, кабели, которые приходят к нам из-за границы часто приходится переобжимать. После того, как разделали и подготовили кабель ; необходимо воткнуть жилы до упора в коннектор:

С лицевой стороны разъёма смотрите, чтобы жилы дошли до конца каналов:

На данный момент аккуратно вставляем коннектор в обжимной инструмент и зажимаем его:

Вынимаем обжатый телефонный провод из обжимки и смотрим чтобы ножи в коннекторе вошли до конца. При необходимости можно его зажать ещё раз. На данный момент Вы осознаете каким образом можно обжать телефонный кабель для интернета или телефона своими руками,

Как подключить телевизор к роутеру кабелем Ethernet через LAN порт?

Поэтому если вы выбрали именно такой способ выхода в интернет, то убедитесь в наличии Ethernet разъема на задней панели. В ином случае подключиться к маршрутизатору можно будет только беспроводным способом через WiFi, о котором мы уже делали инструкцию.

Также можно использовать приставку Smart TV, на которой также должен присутствовать порт LAN. Она в свою очередь подключается к телевизору по HDMI, а значит сетевой разъем на телевизоре не обязателен.

Есть несколько вариантов подключить приставку или телевизор к интернету.

1. Вставить кабель от провайдера непосредственно в LAN порт на ТВ или приставке. Тогда сигнал будет идти только на телевизор, что совсем не удобно. Да и не к чему, так как мы уже с Вами знаем, как настроить маршрутизатор, поэтому легко получаем сеть на все свои устройства. Поэтому данный способ я рассматривать не буду.
2. Подключить телевизор к вайфай маршрутизатору, который в свою очередь подсоединен к внешнему шнурку от провайдера. При этом это не обязательно должен быть беспроводной роутер — достаточно обычного маршрутизатора или даже ADSL модема (это тот, который работает от телефонной розетки).

Подключение телевизора Samsung, LG, Sony, Pholips или любой другой фирмы к интернету (модели других производителей работают со Smart TV аналогично) возможно и при более сложной системе маршрутизации, например, при использовании устройства совместного доступа.

Самым удобным вариантом подключить интернет по кабелю на телевизор является использование роутера в качестве промежуточного звена. Именно его и будем рассматривать далее.

Обжимаем кабель

В первую очередь убедитесь в наличии на вашем кримпере лезвий для обрезки и зачистки кабеля. Если таковых нет, запаситесь стриппером или хотя бы канцелярским ножом:

Срежьте провод недалеко от его конца. Срез должен быть перпендикулярным

Обратите внимание на то, чтобы все восемь жил провода были одинаковой длины – иначе есть риск сделать нерабочий кабель.

Теперь отступите примерно два сантиметра от конца и с помощью специального (или не очень) инструмента срежьте внешнюю изоляцию так, чтобы жилы высвободились и могли свободно перемещаться в пространстве. Не перестарайтесь!

Попробуйте воткнуть жилы в коннектор

Если внешняя изоляция не доходит до коннектора, следует несколько укоротить жилы: такая конструкция в будущем может привести к перетиранию кабеля.

Распределите последовательность жил в коннекторе так, как подразумевает выбранный вами стандарт соединения.

Теперь поместите коннектор в кримпер, в отверстие с надписью «8Р». Начните сжимать рукоятки кримпера, пока не услышите характерный щелчок.

После этого следует извлечь кабель и проверить прочность получившегося соединения. Для этого просто возьмитесь за коннектор и за сам кабель и потяните в разные стороны. Не вылетает? Проводки жил в процессе обжимки не перепутались? Тогда можно переходить к другому концу вашего кабеля. Повторите все вышеописанные действия.

Отличается он немногим: вам также необходимо зачистить внешнюю изоляцию, поместить жилы в коннектор и обжать их. Однако для обжимки мы будем пользоваться не кримпером (ведь его у нас нет), а обычной тонкой плоской отверткой или кухонным ножом. Поместите шлиц отвертки на металлическую площадку внешних контактов коннектора и аккуратно, не прилагая больших усилий, начинайте продавливать контактную площадку внутрь. И так с каждой из восьми жил.

Отверткой с плоским шлицом продавливаем контактную площадку внутрь

Этот способ несколько более долгий, однако в экстренной ситуации вполне подойдет.

Ошибки, допущенные при обжатии

Чтобы разобраться в том, где допущена ошибка, нужно проверить, где ее источник. Для этого надо попытаться пользоваться другим сетевым кабелем и убедится, что устройство, которое подключается, является исправным. Если в результате проверки было выяснено, что не работает кабель, то при обжатии должны были быть следующие ошибки:

• Перепутано расположение проводков.
• Они плохо прижаты к контактам коннектора.

Важно! При наличии ошибок необходимо обжать кабель и установить коннектор еще раз. Если возникла необходимость обжать кабель самостоятельно, то это необходимо делать очень аккуратно и правильно расположить жилы кабеля

После окончания работы нужно провести проверку исправности соединения с сетью

Если возникла необходимость обжать кабель самостоятельно, то это необходимо делать очень аккуратно и правильно расположить жилы кабеля. После окончания работы нужно провести проверку исправности соединения с сетью.

Как обжать витую пару в RJ45 — последовательность действий

Начинаем с того, что с помощью стриппера или ножа удаляем оплётку кабеля UTP примерно на 2-3 сантиметра.  При такой длине раскладка кабеля по цветам проходит значительно проще. Удаляется только внешняя оплётка — жилы зачищать не нужно!

Расплетаем каждую пару и раскладываем жилы по цветам. Я обычно пальцами их разглаживают до тех пор, пока они более-менее будут держать ровную форму. После этого подрезаем концы на расстоянии примерно 5-7 миллиметров от внешней оплётки и примеряем коннектор RJ45.

Почему я оставляю такой короткий конец? Посмотрите на фото! Такой длины хватает как раз чтобы жилы встали на свои места, а внешняя оплётка зашла почти до начала дорожек в разъёме. При обжиме пластиковая лапка надежно зажимает оплётку и кабель очень крепко и надёжно сидит на своём месте.

 Обжать UTP на 4 жилы в RJ45 с одной стороны проще, проводков-то меньше:

Но вот с последней жилой с непривычки придётся помучиться. Для фото я специально не подрезал жилы, чтобы было видно, как они зашли в коннектор. На практике же их надо так же делать длинной не более 70 миллиметров.

Как только удастся правильно заправить кабель — вставляем коннектор в гнездо пресс-клещей и сжимаем ручки до упора. Так как часто приходится сталкиваться с тем, что частенько ножи бывают недожаты, я обычно советую после этого ручки отпустить и сжать их ещё раз. Патч-корд готов и можно его проверять!

Как обжать Интернет-кабель отверткой

В Интернете много разного треша и одним из такого можно считать обжим витой пары в RJ45 отверткой. Много-много лет назад, когда только учился, я нашёл в сети такую инструкцию и по неопытности поверил, что это нормальный способ.

На самом деле, это далеко не так! Тогда я сломал несколько коннекторов и на следующий день пошёл за кримпером. Сейчас, имея достаточно большой опыт, я смогу обжать кабель отверткой более-менее нормально, но! Качество такого патч-корда крайне низкое. Нормально довести нож коннектора до конца всё равно не получится. Поэтому я крайне не рекомендую такой способ!

Способ №2. Используем нож, отвертку и другие подручные средства

Здесь все гораздо сложнее. На обжим кабеля при помощи подручных средств уйдет гораздо больше времени.

Да и не факт, что операция увенчается успехом с первого раза. Тем более, что потребуются определенные навыки работы с соответствующими инструментами.

Для осуществления процедуры обжима понадобится острый нож, плоская отвертка, витая пара необходимой длины и набор коннекторов.

Алгоритм действий прост, но потребуется некоторая сноровка и сугубая осторожность. Рис.5

Обжим витой пары отверткой

Рис.5. Обжим витой пары отверткой

Сначала снимаем изоляцию кабеля. Для этого номом аккуратно надрезаем резиновую трубку кабеля. Надрез должен быть минимальным, поскольку требуется не повредить жилы. После осуществления надреза можно стянуть изоляцию пальцами.

Подрезаем точащие жила какими-либо кусачками. Вполне хватит 20 мм проводов. Они как раз отлично встанут в коннектор.

Теперь нужно взять коннектор и аккуратно вставить жилы в желобки в соответствии с прямой схемой обжима витой пары. Желательно как-нибудь зафиксировать сам кабель и коннектор, так как дальнейшие действия потребуют полной неподвижности компонентов.

Берем плоскую отвертку и аккуратно вдавливаем металлические контакты на коннекторе

Здесь нужно проявлять осторожность, так как при слишком сильном вдавливании можно повредить контакты. И они работать не будут.

Вдавливаем точно также пластиковый зажим коннектора, который должен захватить изоляцию кабеля.
Надеваем изоляционный колпачок.
Повторяем операцию для второго конца кабеля.

Теперь можно проверять витую пару на работоспособность. Минус этого способа заключается в том, что можно легко угробить коннектор даже не подозревая об этом. Давление на контакты не должно быть чрезмерно сильным.

Порядок обжима витой пары

Теперь собственно о самом процессе. При работе надо быть аккуратным, чтобы не повредить проводники или изоляцию в неположенном месте. Если нет специальных инструментов для зачистки изоляции, пользуются канцелярским или остро заточенным кухонным ножом. Чтобы не повредить изоляцию, сначала лишь немного ее надрезаете, потом кабель сгибаете. В полимерную оболочку специально добавляют мел, что делает ее хрупкой при изломе. Так что чуть надрезанная изоляция при изгибе лопается. Это что касается зачистки оболочки кабеля. Надо будет еще обрезать проводники, тут никаких особых хитростей — берете кусачки и откусываете.

Порядок действий при обжиме витой пары такой:

1. С кабеля аккуратно снимаем изоляцию. Делаем надрез на расстоянии около 15 мм от края, не стараясь прорезать оболочку насквозь. Затем беремся за кабель с двух сторон от разреза и сгибаем. Оболочка лопается по месту реза. Надо пару раз изменить направление изгиба, чтобы изоляция отделилась полностью. Затем просто тянем отделившийся кусок в сторону, он снимается без особых усилий.

2. Проводники расправляем, если есть экран, его скручиваем и отгибаем в сторону. Провода выкладываем по цветам согласно требуемой схемы. Зажимаем их между большим и указательным пальцами, расправляем, чтобы они были прямыми и шли один возле другого.

3. Берем кусачки, отрезаем провода так, чтобы они торчали начала изоляции на 9-10 мм.

4. Берем коннектор RJ-45, поворачиваем «хвостиком» вниз, вставляем провода в желобки. Это, пожалуй, самая сложная часть. Без опыта они лезть на свои места не хотят.

5. Вставленные провода продвигаем вперед до упора. При этом, если вы правильно отрезали провода, край изоляции упирается в риску на коннекторе. Именно такой обжим интернет кабеля будет работать без проблем. Если из коннектора выходит не кабель в оболочке, а торчат провода в изоляции, через некоторое время возможны проблемы, придется обжимать витую пару по-новой.

   «До упора» — это чтобы и провода дошли до конца желобков, и изоляция уперлась в бортик

6. Берем клещи, в гнездо вставляем коннектор (там прорезь специальной формы, так что не ошибетесь), сжимаем ручки. На этом обжим витой пары закончен.

   Обжим витой пары, последний этап — прижимаем клещами

Заключение

Итак, мы рассмотрели основные типы соединительных сетевых кабелей, разобрали их классификацию и познакомились с различными типами коннекторов.

Также было рассмотрено несколько способов обжима сетевого кабеля для обеспечения доступа к интернету.

Все вышеперечисленные операции по обжиму легко выполнимы в домашних условиях. И нет никакой разницы, есть у вас кримпер или нет.

С этой задачей можно справиться при помощи обычного ножа, плоской отвертки и кусачек.

Ничего сложного в обжиме кабеля нет. Главное – четко следовать инструкции и не перепутать жилы.

Только в этом случае можно надеяться на благоприятный исход дела. Кстати, с первого раза может не получиться. Если так произошло, то не стоит отчаиваться. Просто попробуйте еще раз.

Всенепременно у вас все получится. Это же не бином Ньютона.
