Как провести кабель через гофрированную трубу

Содержание:

Сменяемость электропроводки

Представьте, что вам понадобилось повесить на стену одну или несколько картин через несколько лет после ремонта.

Вы берете перфоратор, намечаете точки крепежа, начинаете сверлить и слышите характерный хлопок с выделением большого количества искр.

И только потом вспоминаете про кабель, идущий к запрятанной за тумбочкой розетке. Автомат включать уже бесполезно, на линии будет устойчивое КЗ. А на этой группе могут висеть все остальные розетки комнаты.

Если у вас смонтированы натяжные потолки, то вопрос о смене поврежденного участка в принципе не стоит, но при одном условии – если кабель проложен в гофре.

Вы можете без труда заменить этот кусок, всего лишь отстегнув частично потолок, протянув новый кабель и застегнув его обратно. При этом никакого штробления и взламывания стен.

Чтобы вы поняли, если кто-то говорит о сменяемости проводки в гофре, речь в первую очередь идет о вертикальных участках от потолка к розеткам.

На самом потолке, при поворотах под 90 градусов, этот фокус навряд ли удастся.

А представьте, что при всем вышеописанном, кабель замоноличен в штукатурку? Можно конечно не вскрывать стены, а просто отказаться от этой розетки (откусив спуск на нее под потолком).

Но тогда приготовьте к расчехлению самые длинные переноски и удлинители.

Люстра 2 провода: схема установки

Если из люстры торчат 2 кабеля, то её можно прикрепить к потолку несколькими способами. Всё будет зависеть от того, сколько шнуров торчит непосредственно из потолка. Перед тем, как начать монтаж, проверьте, не повредили ли вы провода.

Если из потолка и люстры торчат 2 шнура, установка производится в следующем порядке:

  1. Соедините кабели при помощи клеммной колодки. Не забудьте предварительно выявить, где фаза и ноль.
  2. Определите, где находится распределительная коробка.
  3. Подключите нулевой кабель, который расположен непосредственно в распределительной коробке, к нулевому проводу, который выходит из осветительного прибора.
  4. Кабель с фазой подключите к люстре и выключателю.

Если на люстре два шнура, а на потолке три, то вам нужно сначала определить тип каждого провода. Как правило, 2 из них являются фазными. Третий провод должен быть проводником. Если у вас на люстре 3 или 4 шнура, то сначала нужно закрепить все нулевые провода, после чего их надо провести непосредственно к потолочному кабелю.

Крепеж для открытой прокладки

При открытом способе прокладки стараются использовать наименее заметный виды крепежа

Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание

Надо стараться сделать кабель незаметным….

Скобы из строительного степлера

Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:

  • 28 или S. Сделаны из проволоки толщиной 1,25 мм, подходят для крепления кабелей диаметром 4,5 мм, высота ножки от 9 мм до 11 мм.
  • 36 или L. Имеют диаметр 6 мм, высота ножки от 10 мм до 14 мм.

Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.

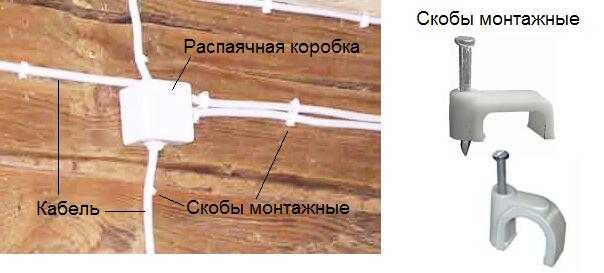

Скобы и клипсы

Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

Клипсы и скобы для крепления кабеля к стенам

Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

Для крепления гофрошлангов

Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

На основе дюбелей

Есть кабельный крепеж на основе пластиковых дюбелей.  Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

  • Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.

  • Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.

  • Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.

Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

  • Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.
    В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой
  • Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.
    Установка дюбеля
  • Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.
    Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

По деревянным перекрытиям, балкам, фермам

По конструкциям из древесины, проводка может быть как открытой, так и скрытой. Открытая проводка на потолке выполняется теми же способами, какими и по бетонным конструкциям. Все монтажные изделия должны быть произведены из металла или из не поддерживающего горение материала.

Крепление проводки к потолку по изоляторам в современном строительстве применяется крайне редко, в основном для имитации старинного интерьера в квартире. Чаще монтаж проводки производится в гофрах или металлорукавах, которые монтируются к потолку при помощи клипс. Нередко также используются трубы, которые крепятся при помощи хомутов. Кабели протягиваются в закрепленные на поверхности трубы или рукава при помощи стальной проволоки.

Все чаще для устройства электропроводки по деревянным поверхностям используются пластмассовые кабель-каналы. Материал этот не поддерживает горение, а пластмасса при производстве окрашивается и имитирует текстуру дерева. Кабель-каналы подходящего сечения закрепляются на поверхности потолка при помощи шурупов или саморезов.

В местах изгиба кабель-каналы подрезаются под углом. Это удобно делать, пользуясь плотницким стуслом. Производятся и специальные изделия для изгибов, разветвлений. Они заметно упрощают монтаж электропроводки по потолку. Далее внутрь помещаются кабели и закрываются защелкивающимися крышками.

При монтаже в штукатурке, кабели необходимо крепить по полосе асбеста или по стальной ленте. Для закрепления кабелей используются хомуты или гвоздевые скобы.

Категорически запрещено крепить кабель, прибивая его гвоздем между проводниками. Если монтаж проводки выполняется в проштробленные в штукатурке каналы, возможно прикреплять кабели быстросохнущим раствором с добавлением алебастра.

При выполнении проводки под гипсокартоном, штробить каналы необязательно, так как листы крепятся на каркас, изготовленный из металлических профилей. Обязательно, при прокладке за подвесными потолками, помещать кабели внутри труб из металла, позволяющих локализовать возгорание проводки при возникновении замыкания. Трубы допускается использовать стальные водогазопроводные, или медные.

Диаметр труб должен обеспечить прокладку необходимого числа кабелей нужного размера. Перед использованием трубы осматривают, отбраковывают смятые. Далее их режут на куски необходимой длины и нарезают по концам стальных труб резьбу. В обязательном порядке удаляют зазубрины и заусенцы, которые могут повредить изоляцию кабелей.

Отрезки труб соединяют между собой уголками или муфтами. Медные трубы изгибают специальными трубогибами.

Необходимо заметить, что при устройстве в квартире проводки любого типа, необходимо предусмотреть возможность замены ее вследствие физического износа или аварийной ситуации. Правильно выполненные работы по монтажу электропроводки обеспечат длительную и безопасную эксплуатацию всего здания или сооружения.

При монтаже кабеля используются различные способы крепежа. Все зависит от конкретных условий, финансовых возможностей и вкусов хозяев помещений. При выполнении этих работ все должно быть надежно зафиксировано, изоляция не нарушена, а внешний вид соответствовал окружающей обстановке и был благоприятным.

Материалы, из которых изготовлены стены и потолки, могут иметь различную плотность и структуру. Кабель, в зависимости от поставленной задачи, полностью или частично можно «спрятать» в штробах (канавочные углубления), пластиковых трубах, гофрах или специальных лотках. А если в этом нет большой необходимости, следует закрепить его более аккуратно.

Все это можно выполнить с помощью самых разнообразных приспособлений. Постараемся более подробно рассмотреть наиболее распространенные виды крепления.

Крепление к столбам и стенам при воздушном способе монтажа

При воздушной прокладке кабелей необходимо их крепить к столбам, стенам зданий и другим объектам. Есть крепеж для самонесущих и обычных кабелей. Обычные кабели между столбами без опоры подвешивать нельзя — они не выдержат нагрузки и порвутся. Для таких проводников между опорами натягивается трос и уже к нему на подвесах крепится кабель. В этом случае нагрузка приходится на трос, а не на кабель. Способы крепления троса — любые, но самый распространенный — сделать петлю вокруг столба, зафиксировать конец. Для промежуточных столбов можно использовать любой доступный способ — два отдельных троса, вбитый крюк, подходящий кронштейн.

Крепление троса к столбам

Крепление кабеля к несущему тросу происходит при помощи поддерживающих зажимов. Они бывают под кабели разной формы, сечения. Также возможно использование стяжек из устойчивого к ультрафиолету пластика. Иногда, для экономии, кабель прикручивают отрезками провода, скручивая его. Этот способ наименее надежный — при больших нагрузках скрутка может не удержать провод, он провиснет и порвется.

Как подвесить кабель к тросу

Для самонесущих кабелей крепеж обычно состоит из двух частей — кронштейнов или хомутов, которые крепятся к стене, столбу, и зажимов, которые цепляются за установленный кронштейн и удерживают кабели. Хомуты применяют только на столбах. Особенно удобны они на железобетонных столбах — нет необходимости сверлить отверстия, что очень нелегко.

Несколько вариантов крепления кабеля к столбу

Кронштейны бывают нескольких видов. Их выбирают в зависимости от вида основания (деревянных, стальных, бетонных, алюминиевых) и планируемой нагрузки. По назначению бывают:

  • ответвительные — для установке на столбах и опорах в местах поворотов трассы;
  • промежуточные крепления — для монтажа на столбах и опорах вдоль трассы без поворотов и ответвлений;
  • фасадные — для установки на наружных стенах.

К кронштейнам крепятся подвесы или зажимы. Их выбирают в зависимости от типа кабеля, его сечения и т.д.

Общие правила монтажа проводки

Прежде всего проводка должна быть безопасной. Поэтому, к монтажным работам необходимо подготовиться по всем правилам. Как проводить работы зависит от материала потолочного покрытия:

  • деревянная поверхность. Кабель может нагреться и воспламениться, поэтому все провода должны находиться в трубе или рукаве из стали;
  • стыки необходимо заложить уплотнителями из пожаробезопасного материала;
  • кабель нужно выбирать только негорючий.

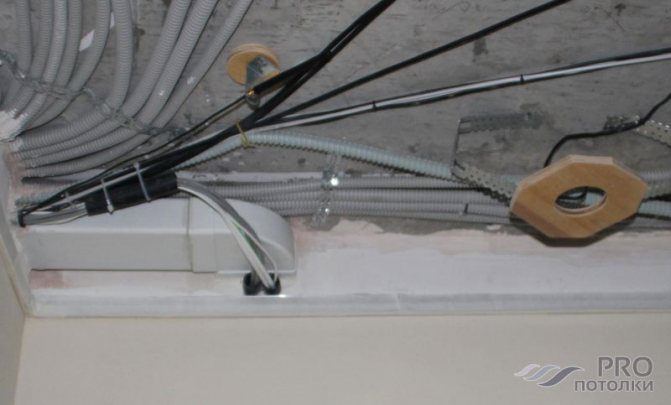

На бетонное покрытии потолка проводка закладывается в гофру, чтобы защитить от короткого замыкания. Гофра спасёт при возможном нагревании кабеля, если он начнёт плавиться.

При монтаже точечных светильников к натяжной поверхности, прятать провода не понадобится. Подключение будет идти через устройство, снижающее напряжение. При грамотно выполненной электропроводке под натяжные потолки, любое возгорание или нагрев кабелей исключены. Этапы разводки

Чаще всего монтажные работы с электричеством проводятся на бетонном или деревянном покрытии потолка. Разберёмся поэтапно, как выполнить электропроводку по потолку в квартире. Сначала подготовьте необходимые материалы и определитесь, как будет выполнена проводка кабеля:

разводить жилы нужно от распределительного короба

Важно, чтобы к щитку был свободный, удобный доступ в процессе закладки и дальнейшего использования. Перед выполнением проверьте провод — на нём не должно быть никаких повреждений;
начертите для себя разметку будущей работы.Так вы сразу поймёте, как будет расположена проводка и где устанавливать светильники;
подготовьте провода и крепления

Если в планах светодиодные осветительные приборы, вам понадобятся трансформаторы понижающие напряжение;
нарисованную схему проводки нанесите на поверхность потолка с помощью уровня. Не бойтесь потратить время на выполнение чертежа — так проводка под натяжное полотно будет выполнена правильно и безопасно.

На следующем этапе подведения проводки понадобится перфоратор и дюбеля:

высверлите отверстия подкрепёжные детали. Рассчитывайте шаг таким образом, чтобы кабель при эксплуатации не провисал (примерно 50-90 см);
сверяясь со схемой проводки на потолке, смонтируйте распределительные коробки, закрепите проводку

Осторожно протяните провода через гофру. Гофрированная труба закрепляется в клипсах, и подсоединяется к распределительным щиткам;
длина каждого провода, выпущенного из гофры, должна составлять не меньше 15 см (для подсоединения жил);
осталось всё собрать и проверить насколько грамотно выполнена работа согласно схеме

Воспользуйтесь мультиметром для проверки проводки — не закорочена ли. Советуем посмотреть подробнее, как развести электропроводку под натяжной потолок на видео ниже.

Весь процесс разводки проводов под натяжной потолок не такой уж сложный. Если следовать рекомендациям, то выполнить все монтажные работы можно без проблем самостоятельно.

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Читать также: Лучшие полупрофессиональные бензопилы рейтинг

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

Основные ошибки

Самая главная ошибка, которую может совершить хозяин дома при монтаже проводки – доверить эту операцию непрофессионалу или сделать все самостоятельно, не имея необходимых знаний и опыта.

Очень часто можно увидеть, как проводка проложена по потолку без всяких монтажных коробов и защитной гофры. Это самая распространенная ошибка и такая прокладка кабеля может привести к пожару. Если электропровод будет поврежден и возникнет короткое замыкание, могут загореться все соседние детали конструкции.

Согласно требованиям, которые применяются для наружной проводки, все провода необходимо прокладывать только в защитном металлорукаве или гофре из специального самозатухающего пластика.

Вторая распространенная ошибка – подключение всех осветительных приборов и прочих потребителей электроэнергии на одно устройство защитного отключения. Если нагрузка не превышает расчетной, то такое подключение будет доставлять неудобства только при возникновении замыкания в одном из потребителей – они будут отключаться все сразу.

Более серьезным нарушением, когда осуществляется монтаж проводки в квартире, в том числе и по потолку, будет подключение выключателя не на фазовый провод, а на нулевой. В этом случае, даже когда выключатель находится в положении «выключено», существует опасность поражения электрическим током. Например, при смене лампочки или подключении светильника.

Наконец, самой опасной и грубой ошибкой при монтаже проводов, будет неверный выбор их сечения. Из экономии часто выбирается не то сечение, которое необходимо, а тот вариант, который дешевле. Это приводит к тому, что неправильно выбранный провод постоянно греется и подвергается повышенной нагрузке. Вместе эти факторы могут привести к короткому замыканию и возгоранию и как следствие – к пожару.

Несмотря на то, что всех этих ошибок очень легко избежать, они встречаются постоянно. Некоторые просто экономят и сознательно их допускают, а некоторые совершают такие грубые нарушения по незнанию.

Расходка для пистолетов Hilti GX120 и Hilti BX3

Вот какую расходку для крепления кабеля, кабельных каналов и проводов к стенам вы сможете использовать при наличии монтажного пистолета Hilti:

Крепежный фиксирующий элемент для жесткого кабеля, гофры, водопроводных труб X-FB

  • одевается непосредственно в направляющую, благодаря чему обеспечивается удобный монтаж. Свободной рукой не нужно придерживать площадку.
  • диаметр закрепляемого материала от 8мм до 40мм

Держатель электрокабеля X-ECT MX

Требует наличия кабельной стяжки. Есть также модели со стяжкой в комплекте X-ECT 40 MX.

  • выполнен из негорючего материала
  • подходят все кабельные стяжки шириной включительно до 9мм
  • одевается непосредственно на “носик” пистолета

Держатель для кабелей, без хомутов и стяжки X-EKB MX

  • очень удобен для применения на потолке
  • не требует наличия дополнительных стяжек
  • можно крепить одновременно несколько кабелей под один держатель

Крепеж под кабельный канал X-ET MX

Непосредственно пристрелка гвоздями кабельных каналов может привести к печальным последствиям в виде излома корпуса канала.
Поэтому применение таких элементов в данном креплении обязательно. Кроме того, с их помощью можно пристреливать пластиковые распредкоробки без риска повреждения площадки.

Зажим для кабелей или легких труб X-EKS 16-40 MX

Если необходимо не просто установить кабель в зажим, но еще его и зафиксировать, используйте X-EKSC MX. Рассчитан на те же диаметры, что и простой X-EKS MX до 40мм.

Двойной фиксатор X-DFB MX

  • применяется при параллельной прокладке кабелей или труб
  • подходит для гофры и труб d=16-28мм
  • при монтаже не раскалывает бетон под основанием фиксатора

Подвесной элемент под электрику X-EHS MX, X-HS CC MX

  • подвес производится на резьбовую шпильку
  • широко применим для крепежа по потолку кабельных лотков, проволочных конструкций
  • не предназначен для длительной работы на улице, только в помещении
  • для организации одного подвеса требуется не менее 5 элементов подобного крепежа
  • один элемент выдерживает нагрузку до 10кг

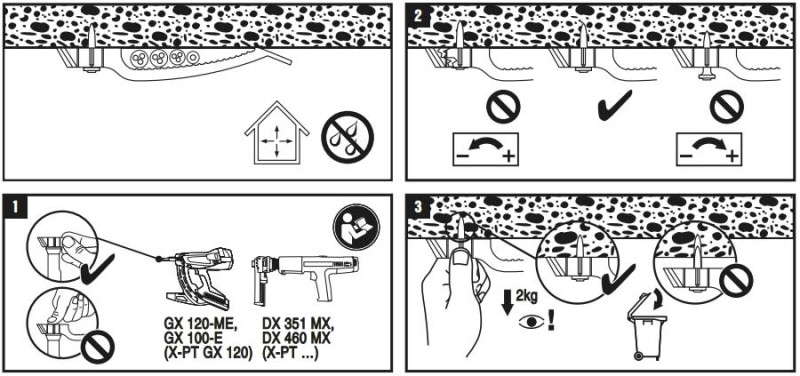

Текстильная крепежная лента X-TT

  • изготовлена из прочного материала полиэстера
  • ширина ленты 19мм, толщина 1,2мм
  • в основном распространен при крепеже по полу
  • забивается непосредственно гвоздями в закрепляемую поверхность
  • подходит для крепления любого материала – кабель, гофра, трубы как пластиковые, так и металлические. Самое простое, дешевое и универсальное крепление.

Держатель пучка кабелей X-ECH

  • позволяет организовать аккуратное групповое крепление пучка кабелей на одном элементе
  • простая разборная конструкция с защелкой
  • применима как на потолке, так и на стенах
  • максимальное количество кабелей в держателе до 30шт

Разъемный хомут под трубы X-EMTSC MX (СКРИН С ХИЛТИ USA)

  • оцинкованный с антикоррозийной защитой
  • рекомендованная нагрузка для одиночного зажима до 5кг
  • рассчитан на диаметры закрепляемого материала от 13 до 25мм

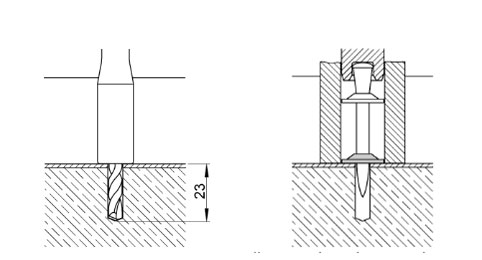

Одиночный гвоздь шпилька X-M6-7 B3 P7

Новинка от компании Хилти. Усовершенствование технологии DX Kwik применяемой на пороховых пистолетах. Для них при вбивании шпильки в материал, предварительно требовалось засверливаться ограничительным сверлом. Тратилось лишнее время и дополнительные аксессуары.

Данная же шпилька при наличии аккумуляторного пистолета Hilti BX3 загоняется в бетон или металл простым одиночным выстрелом. А уже дальнейшее решение, что закрепить на этой резьбе, зависит от ваших фантазий и потребностей.

  • длина хвостовика шпильки от 7мм до 14мм для металлических поверхностей и от 7мм до 24мм для бетона
  • оцинкованная поверхность защищающая от коррозии
  • скорость монтажа в 10 раз быстрее по сравнении с предварительным засверливанием
  • диаметр резьбы 6мм
  • рекомендуемая нагрузка для одиночной шпильки – 5кг для бетона и 20кг при креплении в стали
  • для того чтобы шпилька не провернулась, затягивать гайку на ней можно с усилием не более 3Нм.

И в конце приведем обобщенную таблицу для облегчения выбора крепежа при использовании монтажного пистолета Hilti BX3:

Разводка по полу

Проводка по полу укладывается во время черновой отделки помещения при ремонтных работах, либо в новых постройках.

Это скрытая проводка, не требующая штробления. Кабели в трубах укладываются в стяжку, что считается надежнее прокладки по стенам.

Другой вариант – расположение кабеля по полу под деревянным покрытием. Но этот вариант хуже, особенно в частных домах, где могут быть мыши или другие грызуны, в этом случае лучше используйте металлические трубы или металлорукав.


При выполнении монтажа электропроводки по полу, должны соблюдаться следующие условия:

  • для обеспечения сменяемости кабеля, прокладка осуществляется в ПВХ-гофре или других видах труб из металла, ПВХ, заполнение труб при этом не должно превышать 40%;
  • трасса монтируется без крутых поворотов, длина каждой линии не превышает 20 м;
  • если проводка осуществляется по полу из деревянного покрытия, её не пропускают поверх лаг, а крепят в специально сделанных отверстиях, обработанных средствами, предотвращающими возгорание;
  • при монтаже на бетоне, толщина стяжки сверху гофры должна быть более 3 см;
  • соединение проводов запрещено выполнять в виде скруток, концы кабеля выводят в соединительные коробки.
  • соединения в коробках недоступных к обслуживанию должно быть выполнено сваркой, пайкой или опрессовкой (ГОСТ Р 50571.5.52-2011, п. 526.3)

Плюсы

Электрическая проводка в стяжке проста в исполнении и не требует специальной квалификации. Самый трудный момент – это затяжка кабеля в трубу. И если вы будете делать распредкоробки в стяжке, то они будут необслуживаемыми, поэтому необходимо предусмотреть возможность выполнить соединения одним из описанных выше способов.

Данный способ позволяет:

  • избежать штробления стен;
  • исключить случайное повреждение электропроводки при ремонтных работах, подвешивании картин, полок и прочего;
  • сэкономить на объеме кабеля, в сравнении с прокладкой по стенам;
  • потратить меньше времени и финансов на работу, так как не нужно штробить стены или наносить толстый слой штукатурки.

Минусы

Отрицательными сторонами монтажа проводки по полу являются следующие моменты:

  • При обрыве цепи возникает сложность в нахождении проблемной зоны под полом, поэтому приходится полностью вытаскивать кабель из аварийного участка и заменять его новым проводником. При этом учтите что зачастую это сделать затруднительно.
  • Увеличиваются денежные траты на закупку гофры или трубы, так как монтаж без них в этом случае недопустим.
  • Несоответствующие нормам пожарной безопасности гофра и кабель может стать причиной преждевременного выхода из строя питающей сети.

Способы прокладки электропроводки в квартире

В многоквартирных домах прокладывать кабельные линии можно по полу в цементно-песчаную стяжку, по потолку и в стенах.

В стенах, в уже имеющихся пустотах или поверху в штробах я не рассматриваю. Этот способ можно применять только в случае локальной замены проводки, данный способ изжил себя. Если вы собираетесь сделать полную замену электрики, то лучше проложить её по потолку.

Прокладка электропроводки в квартире по потолку

С того момента как в современной отделке появились натяжные, подвесные и другие конструкции потолков — этот способ самый, самый.

Объясню в чем его преимущество перед другими способами:

  1. Данную разводку можно применять в квартире, где уже залита стяжка. При замене старой электропроводки.
  2. При данной разводке гораздо легче устанавливать сами розетки и выключатели. Все коммутации уже сделаны в распаячных коробках и в подрозетник спускается только один провод.
  3. Повредить такую электрику практически невозможно. Когда разводка электропроводки сделана правильно: распаячные коробки собраны на современных клеммах, а отходящие радиальные линии от щита защищены, подобранным правильно, автоматами защиты.  У вас в доступе остаются только розетки и выключатели, подводящие кабели к которым идут строго вертикально вниз.

При повреждении кабельной линии одной из розеток остальные останутся работать (если устранить, конечно, причину короткого замыкания). В случае если необходимо что-то модернизировать или отремонтировать все затраты составят лишь стоимость полотна натяжного потолка и работы по его монтажу. Не надо вскрывать стяжку и т.д.

Недостаток прокладки таким способом — это конечно больший расход провода, немногим больше штроб и конечно больше трудозатрат.

Прокладка электропроводки в квартире по полу

Если вы счастливый обладатель квартиры в новостройке и не хотите делать прокладку электропроводки по потолку, то уложить кабельные линии в стяжку тоже хороший способ.

При таком способе прокладки проводки, лучше всего вообще отказаться от распаячных коробок и сделать все коммутации в подрозетниках. Как расскажу далее.

При монтаже электропроводки по полу желательно применять гофру и пропускать провода уже в ней. В процессе монтажа вы или ваши рабочие неоднократно пройдутся по кабельным линиям и гофра поможет защитить кабель от повреждений. К тому же после заливки стяжки они будут изолированы от прямого контакта со стяжкой.

Кабельные линии крепятся к основанию пола с помощью перфоленты только для того, чтобы в процессе заливки стяжки они не всплывали.

Кроме всего прочего можно комбинировать два этих способа и прокладывать электропроводку и по полу, и по потолку. В данном случае розеточные линии растягиваются по полу, а световые прокладываются сверху. Получается неплохой симбиоз и экономия кабеля.

Подготовительные работы

Монтаж проводки достаточно сложная задача. В первую очередь нужно набросать черновой проект. Для этого следует посчитать количество потребителей и на плане дома развести проводку.

Затем в соответствии с нагрузками, которые определяются по потребителям, выбрать сечение кабеля и прикинуть примерно необходимое его количество. Опытные электрики всегда советуют покупать на 20% больше кабеля, нежели выходит по плану. Пусть останутся лишние куски провода, зато не придется в середине электроканала делать связку кабелей.

Рассчитываются и закупаются комплектующие: материалы для каналов, крепления, распределительные коробки. Согласно нормативам под 90 градусов нужно прокладывать проводку только в случаях использования гофрированной трубки для каналов, но опытные мастера советуют любую проводку прокладывать под углом в 90 градусов. Это значительно облегчит ремонт в дальнейшем.

С проекта карандашом или фломастером линии наносятся на потолок. На этом подготовительный этап окончен и начинается непосредственно монтаж.

Скрытая прокладка

Скрытая прокладка применяется при наличии в помещении натяжного, подвесного или подшивного потолка. Характер области эксплуатации позволяет снизить до минимума требования к эстетике элементов скрытой фиксации.

Площадка с монтажным отверстием

Этот простой крепежный компонент крепления представляет собой пластиковую квадратную деталь, на лицевой стороне которой выполнены одна или две проушины. После установки площадок кабель можно закрепить стяжками.

Рис. 10. Площадка c двумя парами проушин под стяжки

Реже встречаются площадки с интегрированным в нее пластиковым хомутом.

Крепление площадки может выполняться на клею или шурупом (реже двумя, пример – на рис. 10). При крепеже шурупом центральную часть площадки снабжают монтажным отверстием.

Дюбель-хомут

Дюбель-хомут или дюбель колье как элемент крепления – комбинация дюбеля с монтажной площадкой. Предполагает применение отдельной стяжки. Иногда стяжка является интегральным компонентом дюбеля, такую конструкцию показывает рис. 11.

Рис. 11. Дюбель-хомут с интегральной стяжкой

Для увеличения прочности крепления обычную насечку заменяют развитым оребрением стержня пластикового дюбеля круглыми площадками небольшой толщины. При монтаже дюбель забивают в отверстие, диаметр которого несколько меньше диаметра оребрения. Усилие удержания возрастает за счет загиба пластин назад.

Быстросохнущий раствор (алебастр, гипс)

Быстросохнущие составы, функции которых чаще всего возлагают на алебастр или гипс, используются для крепления кабеля или трубки в штробе. При обращении к такому способу штробу с уложенным в нее кабелем или трубкой замазывают примерно каждые 50 см небольшим количеством монтажного состава. Эту и остальную часть закрывают монтажными лентами.

Сильные стороны такого метода крепления – низкая стоимость, высокая скорость прокладки, дополненная возможностью прокладки без специального крепежа. Главный недостаток – невысокая емкость канала (не более двух проводов), а также сложность укладки в штробу гофрированной трубки.

Нельзя также забывать о том, что проложенный провод сложно заменять при выходе из строя.

Зажимы

Зажимы конструктивно похожи на клипсы и часто объединяются с ними в одну группу. Главное отличие – иной принцип крепления провода: жестким интегральным хомутом. Вариант конструкции этого элемента демонстрирует рис. 12.

Рисунок 12. Клипса-зажим с защелкой

Кабельные клипсы могут иметь также групповое исполнение, что показано на рис. 13. Групповой компонент крепления отличается наличием нескольких посадочных гнезд для проводов или пластиковых труб, закрываемых общей фиксирующей скобой.

Рис. 13. Трехпостовая групповая клипса-зажим

Зажимы как элементы крепления за счет увеличенной конструктивной сложности имеют более высокую стоимость по сравнению с классическими клипсами. Они привлекательны тем, что позволяют фиксировать кабели разного диаметра. Одновременно кроме жесткой фиксации могут выполнять функции компонента свободной поддержки провода.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
