Как подключить люстру на 2,3,4,5 и более лампочек к выключателю

Финальная стадия — заводим провода в выключатель

Выключатель всегда устанавливается на провод фазы, размыкая его или распределяя для каждой фазы в люстре (при использовании многоклавишных выключателей). Провода заземления, если таковые присутствуют во внутриквартирной или домовой электропроводке, пускаются в обход выключателя, напрямую к люстре.

Как правило, в продаже имеются одно-, двух- и трехклавишные выключатели. Схема их подключения будет несколько отличаться, поэтому необходимо рассмотреть три варианта.

1. Подключение одноклавишного выключателя.

Данная схема является простейшей и позволяет лишь зажигать и гасить все лампы в люстре одновременно. Применяется она при наличии двух подводящих проводов на потолке, вне зависимости от количества проводов, выходящих из люстры.

Непосредственно подключение выключателя будет заключаться в его монтаже на стене и включении в разрыв провода фазы. Определить данный провод в точке подключения можно последовательным прикосновением индикаторной отверткой к проводам ввода. При контакте с фазой на отвертке будет заметно свечение индикатора. Если индикатор не горит, то это означает подключение к нулевому проводу.

Подключение к двухклавишному выключателю.

Здесь схема подключения будет осложнена наличием двух фаз для двух групп ламп в люстре. Поэтому в точке вода в выключатель подключается фаза способом, рассмотренным выше. На выходе же из выключателя будут присутствовать уже два вывода. Это и будут фазы для каждой из групп ламп. Их следует подсоединить к соответствующим проводам, идущим по потолку к люстре.

Подключение люстры к трехклавишному выключателю.

Подобные выключатели используются для управления многорожковыми люстрами, в которых имеется возможность распределить лампы на три независимых группы. Соответственно, в потолочной проводке следует предусмотреть наличие еще одной свободной жилы, если сравнивать схему с подключением двухклавишного выключателя. Остальные действия будут аналогичными: на вход выключателя подводится фаза, а к выходу подключаются фазы на каждую из трех групп ламп.

Производя установку выключателя, необходимо тщательно соблюдать все правила техники безопасности. В противном случае ремонт в квартире может обернуться трагедией. Поэтому все работы по укладке проводов, монтажу выключателей на стены и подключение проводов на потолке следует выполнять лишь при отключенной электроэнергии. Убедиться в отключении можно все той же индикаторной отверткой. В точке ввода при ее подключении ко всем из имеющихся проводов индикатор загораться не должен.

В целом, подключить люстру самостоятельно вполне возможно даже при минимальных навыках электромонтажника. Для этого стоит придерживаться лишь небольшого перечня правил:

• производить монтаж лишь с отключенной электросетью;
• еще до начала досконально изучать схему подключения;
• стараться использовать как можно меньшее количество наращиваний и соединений проводов, отдавая предпочтение цельным кабелям.

Результатом станет безопасная и долгая эксплуатация люстр с любым количеством рожков в самых комфортных условиях освещения.

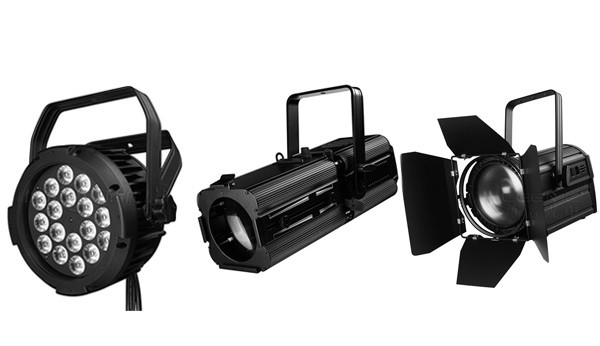

Сфера использования

Светодиодные прожекторы используются, если нужно организовать подсветку большой площади. Светильники бывают промышленные, уличные и декоративные.

Промышленные используются на крупных предприятиях, складских помещениях, базах оборудования. Уличные светильники могут подсвечивать стадионы и дворы, детские площадки, трассы. Для художественной подсветки архитектурных сооружений, мостов, памятников применяются декоративные прожекторы.

Прожекторы можно разделить и по дальности свечения. Приборы дальнего действия дают узконаправленный пучок света, они используются для подсветки с большого расстояния. Широкий пучок формируют заливающие приборы, которые используются для освещения дворов, стадионов. Подсветку фасадов и памятников осуществляют акцентные устройства.

Современные осветительные ЛЕД приборы могут содержать в своем составе контроллеры, регулирующие яркость подсветки, ритм смен оттенков, время работы. Приборы с диодами могут давать разноцветное освещение.

Главным преимуществом диодных прожекторов является долгий срок службы. Он может достигать 15 лет.

Такие приборы экономичны, так как являются энергосберегающими, экологичны благодаря отсутствию вредных веществ в составе. Прожекторы просты в установке и настройке, у них отсутствуют вредные пульсации и стробоскопический эффект.

Недостатком светодиодной продукции является их высокая стоимость. К окончанию своей работы уменьшается освещенность, поэтому производители на упаковке указывают эффективный срок службы.

Как лучше соединить провода

Как правило, электричество ошибок, даже мелких, не прощает и рано или поздно, но результаты не заставят долго ждать. В основном, проблемы касаются некачественного соединения проводов, как в процессе формирования групп, так и в процессе их подключения к электрической проводке.

Плохая скрутка всегда даст о себе знать через какое-то время, поскольку контакт нарушается и начинает греться. Исходя из последних требований, при подключении люстры к электрическим проводам, скрутки делать нежелательно, хотя качественно выполненная скрутка не уступает по надежности клеммным соединениям. Большинство выпускаемых в наше время люстр комплектуется подобными клеммами, к тому же, их можно купить в любом отделе строительного магазина, где продаются комплектующие для электрической проводки.

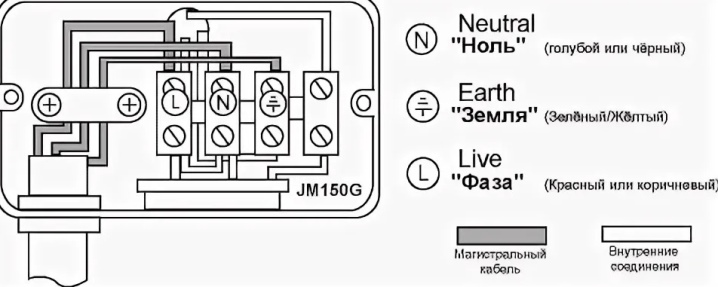

Соединить провода от люстры и выключателя нужно в клеммной коробке

Зачастую возникают проблемы из-за того, что в отверстие не помещается скрутка из нескольких проводов. В таком случае, есть выход: к скрутке припаиваются проводник, длиной не больше 10 см. Если говорить о современных люстрах, то в них используется достаточно тонкий провод, поэтому скрутка даже из 5 проводов легко помещается в отверстии зажимов.

После того, как группы (скрутки) сформированы, их вставляют в клеммник и надежно зажимают винтами. После этого приступают к подсоединению люстры на потолке, проделав подобную операцию с проводами. Их также вставляют в клеммник и надежно фиксируют такими же винтами. Самое главное – это правильно подключить нулевую и фазные группы.

На видео можно детально ознакомиться с процессом формирования групп из множества проводов, а также с правильным их подключением к клеммнику.

Как подключить люстру. Как соединить провода. Установка в Киеве 0974288408

Watch this video on YouTube

Сколько проводов на люстре

Количество проводов на люстре зависит от того, насколько сложная люстра и сколько она имеет лампочек для включения. Когда на люстре всего два провода, то это, скорее всего простая люстра всего с одной лампочкой. Такую люстру подключить не сложно, достаточно каждый проводник подключить к нулю и к фазе (по отдельности). Если люстра простая, а выводов на потолке 3, и они подключены к двухклавишному выключателю, то:

• Можно соединить два фазных проводника вместе, сформировав таким образом один фазный проводник. В таком случае, люстру можно будет включать и отключать каждой клавишей, что не очень удобно.
• Один фазный проводник изолируется, тогда люстра будет включаться/выключаться одной из клавишей, на выбор.

Имеются многорожковые люстры, у которых может быть больше одной лампочки, поэтому и проводов больше, к тому же, может присутствовать провод (желто-зеленый) для заземления.

Когда люстра имеет 3 провода, то поступают так:

• Заземляющий провод не подключается, если его нет на потолке.
• Заземляющий проводник подключается к такому же проводнику на потолке.

Два остальных провода подключаются к фазному и нулевому проводнику. Как правило, современные люстры обязательно выпускаются с проводом заземления, что связано с требованиями правил техники безопасности.

Подключение к двухклавишному выключателю

Когда люстра имеет больше 2-х источников света, то не имеет смысла постоянно включать большое количество лампочек, а лучше разбить их на две группы. В таком случае, получится 3 варианта включения: минимум света, средняя освещенность и максимальное количество света. На потолке должно быть не меньше 3-х проводов – 2 фазы и 1 ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

В последнее время люстры соединяются внутри разноцветными проводами. Как правило, используются синие и коричневые проводники, хотя возможны и другие варианты расцветок. Согласно стандартам, синий провод предназначается для подключения «нуля». Поэтому в первую очередь формируется «ноль», за счет скрутки всех синих проводов

Важно проконтролировать, чтобы в это соединение не попали другие провода

Перед тем как подключить люстру, проводники группируют

Следующий этап – это формирование групп источников света. Если люстра 3-х рожковая, то здесь вариантов не много: формируется 2 группы, состоящие из 1-й и 2-х лампочек. Для 5 рожковой люстры возможны такие варианты: 2+3 лампочки или 1+4 лампочки. Эти группы формируются за счет скручивания фазных проводов, которые могут иметь коричневый цвет. В результате получается группа из «нулевых» проводников одного цвета, вторая группа представляет отдельную «фазную» группу, в которую может входить один или несколько проводников и третья группа также является «фазной», в которую входит 2 и больше проводов, в зависимости от численности источников света.

Схема подключения двухклавишного выключателя

Watch this video on YouTube

Подсоединение люстры к одинарному выключателю

Способ подключения довольно простой, даже в том случае, если в люстре не одна и не две лампочки. Намного проще это сделать, если из люстры выходят провода двух цветов. В таком случае, скручиваются вместе провода одного цвета, сформировав таким образом 2-х проводниковую линию. На рисунке ниже показана схема включения люстры к одинарному выключателю.

Схема подключения люстры к одноклавишному выключателю

Естественно, что при подобной схеме включения одновременно коммутируются все лампочки, что не всегда обосновано с экономической точки зрения.

Подключение люстры с дополнительным оборудованием

Теперь о подключении люстры, в которую вмонтирован вентилятор. Ничего сверхособенного для подключения этот осветительный прибор не требует, поскольку вентилятор – такой же потребитель, как и обычная лампочка (то есть, схема та же, что и у двухрожковой люстры).

Подключать ее следует к двухклавишному выключателю, чтобы была возможности при надобности свет или вентилятор отключать.

Также при подключении такой люстры следует почитать инструкцию, где должно быть указано, какой из проводов, идущих на запитку вентилятора, фазный, а какой – нулевой, и использовать эту информацию при подключении.

То же касается и люстр, у которых предусмотрено дистанционное управление при помощи пульта.

Внутри такого прибора будет иметься специальный исполнительный блок с контролером, который принимает сигналы с пульта.

Так вот, этот блок требует питания, и осуществляется оно по тому же принципу, что и лампочка.

А вот в люстрах со светодиодными лампами, осветительные элементы работают от сети 12В с прямым током. И для этого в конструкции осветительного прибора присутствует понижающий трансформатор, в котором имеются фазный и нулевой выводы.

Подключить эту люстру так же легко, как и обычную лампочку.

Иногда появляется надобность в установке комбинированного выключателя для питания люстры, совмещенного с розеткой.

Наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ

И здесь вся особенность заключается именно в подключении самого рубильника, а не осветительного прибора.

Поскольку есть розетка, то для того, чтобы она функционировала, нужно чтобы к ней подводилась и фаза, и ноль.

И если к обычному выключателю проводилась только фазная жила, то в комбинированном придется еще прокладывать и нулевую жилу. Схема подключения такого рубильника представлена ниже.

Бывают случаи, когда выступающей из потолка части питающей проводки недостаточно, чтобы подключить люстру. В таком случае их можно просто нарастить.

Для этого можно взять два отрезка медного провода сечением не менее 1,5 мм. кв. и подсоединить их к выводам линии при помощи скрутки. Затем места соединения следует качественно заизолировать.

Популярное у читателей: Критерии выбора аккумуляторной отвертки, недостатки и преимущества устройства.

Как подключить люстру, выключатели

В зависимости от коммутируемой нагрузки, выключатели делятся на:

• одноклавишные;
• двухклавишные;
• трехклавишные и т.д.

Клавишные выключатели

Сколько клавиш, столько и контактных групп внутри, это показывает скольким количеством приборов данный выключатель может управлять. Все выключатели имеют два положения «Вкл» и «Выкл», либо «0» и «1».

По варианту монтажа выключатели бывают:

• для скрытой электропроводки;
• для открытой прокладки проводов.

Варианты установки выключателей

По выполняемым функциям:

• диммеры;
• проходные;
• перекрестные.

Каков стиль исполнения (класика, лофт, модерн и т.д.), такое и количество плафонов, что зависит от дизайна. Вполне закономерно что чем больше плафонов и ламп на люстре, тем больше мощность освещения и соответственно, как правило, увеличивается мощность потребления электроэнергии. Тем самым освещая более обширную площадь помещения.

По типу управления люстры делятся:

• управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
• управление беспроводное (по радио каналу или с телефона через Bluetooth);
• комбинированные варианты.

Провод заземления в жилых помещениях имеется далеко не всегда, только в домах новой постройки или отреставрированных, то есть после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на своей люстре Вы его не обнаружили, тогда оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

Для работы понадобиться:

инструмент (отвертка, пассатижи, бокорезы или кусачки и т.п.);
индикаторная отвертка, а лучше мультиметр (некоторые матерые электрики используют лампу накаливания с цоколем и 2 провода от него);
стремянка, стул или стол (важно обеспечить себе удобное, а главное безопасное место для работы).

Чтобы начать работу по подключению люстры, с остальными проводами тоже нужно разбираться: где «фаза», а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках провода могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Посмотрите у себя на потолка количество проводов. Если у Вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать (а иными словами проверять на соответствие по цвету) можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). Для выполнения данной работы необходимо перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Используем тестер

Чтобы определиться с выбором люстры и вариантом подключения

1. Вам нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
2. Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
3. Ниже следует таблица, из которой, выбираем желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
4. И рядом, в столбце видим, какая люстра выполняет эти задачи.

Нужно обратить внимание!

Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария» с небольшим отличаем друг от друга

Согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе).Если у Вас проводка имеет 4 провода, Вам повезло, поскольку здесь можно использовать вообще любой тип люстр и любые элементы управления

Основной процесс

Итак, со способами подключения проводов разобрались, теперь рассмотрим инструкцию по установке бра на стену.

Для того чтобы самостоятельно подключить бра к сети 220 Вольт необходимо подготовить следующие инструменты и материалы:

• дрель с набором сверл (если осуществляется монтаж электропроводки в деревянном доме, тогда сверла должны быть «по дереву», для бетонных стен купите сверла соответствующего типа);
• дюбель-гвозди;
• набор отверток, включая индикаторную;
• стремянка;
• пассатижи;
• острый нож либо специальный инструмент для снятия изоляции;
• простой карандаш.

К вашему вниманию пошаговая фото инструкция по монтажу бра с тремя лампами:

1. Отключаем автоматический выключатель, чтобы обесточить помещение.
2. Проверяем напряжение на контактах, к которым будем осуществлять подключение бра. Для этого используем индикаторную отвертку.
3. Заднюю крышку прикладываем к месту установки и с помощью простого карандаша отмечаем отверстия под крепление. Следите за тем, чтобы крышка была зафиксирована ровно.
4. Просверливаем отверстия в отмеченных точках и крепим крышку с помощью дюбель-гвоздей.
5. С помощью ножа зачищаем вводные контакты на 5-7 мм под соединение клеммной колодкой.
6. Фиксируем жилы в соответствии со схемой.
7. Закрепляем корпус болтами, идущими в комплекте, как показано на картинке.
8. Устанавливаем абажур с помощью еще нескольких болтов. Делать это лучше сверху, на стремянке, чтобы удобнее закручивать болты.
9. Вкручиваем источник света (обычно используются светодиодные и люминесцентные лампы).
10. Проверяем качество установки вручную: немного пошатываем бра, чтобы узнать качество крепления. Если светильник «твердо» сидит на месте, остается только подать на него напряжение.
11. Включаем автоматический выключатель и проверяем работу изделия. Если ничего не искрит, а лампочка не мигает, значит все сделано правильно.

Наглядная видео инструкция по электромонтажу (пример №1)

Второй пример электромонтажных работ

Это все, что Вы должны знать о том, как выполняется установить и подключение бра своими руками. Как Вы видите, все довольно просто! Рекомендуем такой вариант светильника размещать в ванной комнате (для подсветки зеркала), на кухне, в спальне (над кроватью), в гостиной (над диваном) и в коридоре (тоже возле зеркала).

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

• одноклавишным;
• и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

• подключен к выключателю через отдельную распределительную коробку;
• или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Наращивание проводов

В наше время большое распространение получили навесные или натяжные потолки. От основного потолка они располагаются примерно на расстоянии в 10 см, именно поэтому нередко длины проводов, расположенных в потолке, для того чтобы подключить освещение просто не хватает. Но это не проблема — их длину можно нарастить. Главное при этом – добраться до самих проводов сразу, ведь после наращивания потолка это будет сделать сложно. В труднодоступных местах проще всего соединение производить с помощью клеммной колодки

Важно все винты на ней соединить как можно крепче, так как после установки люстры добраться до них, чтобы подтянуть, будет еще сложнее

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение. То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему. Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза. При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Схема подключения

Установка подобных прожекторов будет слегка различаться в зависимости от элементов цепи. Например, если понадобится добавить дополнительные датчики движения или света. Хотя стандартная схема работы схожая.

Непосредственно перед подключением необходимо правильно выбрать место, куда поместить прибор. Это немаловажный аспект, поскольку нужно учитывать возможности техники и желания покупателя, ведь они не всегда могут совпадать. Например, если человек хочет максимально осветить с помощью прожектора задний двор дома, при этом подбирает область размещения, что будет закрываться деревьями или иными конструкциями, в таком случае правильно установить устройство никак не получится. Необходимо учитывать, что источнику света нужно свободное пространство для исполнения его функций, поэтому следует предварительно выбрать такое место, чтобы не было никаких преград для освещения.

Чтобы подключить светодиодный прожектор, для начала нужно подсоединить кабель к клеммам на коробке, слегка приоткрыв её отверткой перед этим. Датчики движения настраиваются в 3 направлениях. Одно из них будет воспринимать световую чувствительность, второе – общую, а третье отвечает за настройку временных периодов работы.

После этого необходимо выполнить подключение устройства к сети. Тут также следует соблюдать некие правила, чтобы добиться положительного результата. Для начала убираются крепления. Потом разбирается корпус, и внутрь сальника закладывается кабель, подключается к клеммнику, и крышку можно закрывать.

Имеется также возможность купить прожектор изначально уже со встроенными тремя проводами. В таком случае подключить устройство еще проще. Нужно соединить эти проводки с проводками вилки, использовав изоленту или же специальные колодки.

После всех этих действий достаточно зафиксировать прибор на кронштейне, и установить в выбранное место. Потом исполнить подключение техники к выключателю в сети 220 Вольт.

Заключающим этапом является проверка функций диодного прожектора.

С заземлением

Не все светодиодные светильники нуждаются в подключении заземления. По большей части это относится к прожекторам класса защиты І (где защита от электрического тока выполняется с помощью 2 систем: основной изоляции и путей присоединения проводящих элементов, что доступны для касания), такие приборы гораздо безопаснее остальных, поскольку существует двойная защита от возможного удара током.

В том случае, когда устройство подключается к электричеству с помощью кабеля, то обычно у провода уже имеется заземляющая жилка или контакт, который достаточно просто соединить с проводниками подводящего кабеля. Иногда в прожекторах на корпусе есть дополнительные контакты, чтобы подключить заземление.

Бывает, что человек, покупая прибор, ничего не знает о заземлении и, соответственно, не подключает эту функцию. В такой ситуации устройство будет работать в обычном режиме, но, если появится аварийная обстановка, оно может стать причиной более высокой опасности.

Без заземления

Существуют светодиодные светильники, в которых с целью экономии используют двухпроводные кабели, что совсем не имеют заземления, или трехпроводные, где защитный проводник подключается в группе с остальными. Чаще всего подобная ситуация встречается в старых домах. В случае если заземления нет, необходимо пользоваться диодными прожекторами, которым оно и не нужно, то есть лишь с основной изоляцией.
