Да будет свет: устройство и виды патронов для лампочек

Содержание:

Замена патрона в люстре

Для того чтобы самостоятельно поменять патрон в люстре самому рассмотрим инструкцию, как поменять патроны в люстре. Нужно в первую очередь отключить электричество на щите электроснабжения. ЗАПРЕЩАЕТСЯ выполнять работы под напряжением. Чтобы поменять патрон на люстре и подключить его, надо разобраться в сборке изделия.

С начала снимите с люстры бижутерию, всякие стеклянные висюльки, если таковые имеются. Затем – на патронах с внешней стороны находится резьбовая часть с крепежной гайкой, с помощью которой патрон фиксируется к люстре. Открутите эту гайку и освободите люстру от патрона и открутите провода от клеммных колодок.

Другой способ для люстр, светильников необходимых к отсоединению от потолка при замене патрона. Открутите маскировочный колпак, крепеж которого производится по разному. Либо стопорным винтом или гайкой, который закрывает все соединенные провода под потолком. Потом разъединить провода друг от друга, и изолировать провод который идет от выключателя к люстре. Снимите светильник с крюка или планки прикрепленные к потолку. И можно приступать к замене патрона или ремонта.

Как подключить патрон для лампочки

Подключение патрона осветительных приборов к электропроводке дома осуществляется одним из двух методов — разъемным или неразъемным. В первом случае (способ называется «винтовым») крепление осуществляется при помощи винта с резьбой либо специальной клеммы.

Неразъемное крепление связано с самодельной пайкой или запрессовкой на заводе-изготовителе изделия. Последняя процедура актуальна для элементов серий G4-G10. Из них заранее выводятся два изолированных кабеля, длина которых не превышает 100 мм. К электрической проводке элементы крепятся при помощи клеммной колодки.

Обыкновенный электрический

Для начала нужно разобраться с процедурой сборки обычного электрического патрона. Изготавливается керамический вкладыш, к которому прижимается пластинка из латуни, используемая в качестве основного контакта. На другой стороне вкладыша находится стальная пластина — к ней прикручивают винт, обеспечивающий надежное крепление пластины на вкладыше. Тот же винт выполняет и другую функцию — через него поступает ток на основной контакт.

При закручивании винта применяйте большое усилие, что связано с его участием в передаче электрического тока от кабеля к лампочке. Та же последовательность действий используется для крепления второй латунной пластины, после основной контакт подгибается так, чтобы находиться на уровне с боковыми.

Далее сформируйте колечки на проводниках, проденьте их через донышко и закрепите на стальные пластины. В случае применения патрона в электрической цепи со стационарным выключателем провод, передающий фазу, следует соединить с центральным контактом. Для проверки надежности соприкосновения нужно установить лампочку в цоколь и убедиться в том, что при упоре в боковые контакты основной прогибается на величину не менее 2 мм. В случае меньшего прогиба основной контакт отгибается вверх.

К данной конструкции крепится цилиндрический корпус, затем патрон можно использовать. Подбирайте лампочки, сопоставив маркировку на обоих изделиях.

Патрон с клеммами

При подключении электрической проводки к современным патронам задействуют винтовые зажимы на клеммных колодках. Подход существенно ускоряет процесс подключения и монтажа электротехнического устройства.

Корпус изготавливается из пластмассы, монолитный. При помощи специальной заклепки к корпусу крепятся провода, питающие цоколь.

Обратите внимание! Основной недостаток изделия с клеммами — невозможность ремонта, поэтому при выходе из строя нужно целиком поменять патрон на новый. Среди типоразмеров наиболее популярны модельные ряды E14 и E27, используемые и в обычных электрических изделиях

Безвинтовой электрический

Наиболее современная конструкция подразумевает наличие специальных отверстий на корпусе патрона — обычно четыре (сгруппированы попарно). Сквозь отверстия протягиваются провода, фиксируемые латунными контактами с помощью пружинного механизма. Попарное соединение контактов упрощает параллельное подключение лампочек в люстрах или светильниках. Электрический ток подается на первый патрон, а последующие подключаются к нему при помощи перемычек.

Важно! Таким способом можно соединить множество экономок, потребляющих минимум электроэнергии. Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением

Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением.

Многие люстры и осветительные приборы используют многожильные тонкие провода. Обеспечить их надежное крепление в корпусе безвинтового патрона нереально. Выбирайте люстры с обслуживаемыми концами проводов либо самостоятельно напаивайте на многожильный кабель сплав, чтобы провод стал одножильным. Луженные концы проще вставить в контакт безвинтового изделия.

Если не умеете пользоваться паяльником, есть иной способ. Прежде чем вставлять в отверстие зачищенный конец кабеля, поместите туда металлический стержень, диаметр которого превышает диаметр самого провода. Подойдут гвоздь, отвертка. Отодвиньте пружинный контакт и без проблем вставьте многожильный провод в отверстие. Удалите гвоздь (стержень), чтобы контакт зажал жилы провода. Тот же способ используется для демонтажа. Слегка потяните за кабель, чтобы проверить надежность соединения.

Как устроен обычный патрон

Электропатрон является неотъемлемым компонентом любого светильника и люстры. Элемент служит для разъемного подключения лампочек и прочих источников освещения к проводке. Все разновидности патронов функционируют по одинаковому принципу, а их отличия заключаются в габаритах, особенностях конструктивного исполнения и материале изготовления. На корпусе устройства, как правило, присутствует маркировка с указанием всех технических параметров.

Е14

Компактный патрон с маркировкой Е14 чаще всего устанавливается в осветительных приборах с декоративными лампочками соответствующего диаметра. Поскольку мощность таких лампочек не превышает отметки 60 Вт, помимо люстры, в помещениях используют дополнительные приборы. Данное решение позволяет обеспечить полноценное и комфортное освещение.

Е27

Универсальная винтовая разновидность Е 27 подходит для вкручивания стандартных лампочек, а также галогенных и энергосберегающих люминесцентных. Благодаря универсальным характеристикам не требуется учитывать ряд нюансов при выборе и покупке лампочек.

Е40

Разновидность Е40 подходит для габаритных ламп с высокой мощностью, которые способны освещать просторные помещения. По габаритам данный вид крупнее остальных, что визуально заметно и упрощает выбор новичкам.

G9

Штырьковый патрон G9 применяется для крепления галогенных и светодиодных ламп. По материалу изготовления элементы с маркировкой G9 классифицируются следующим образом:

  1. Керамические. Данный вариант отличается защитой от короткого замыкания и рекомендуется к использованию в приборах, которые требуется включать на продолжительное время. При долгом температурном воздействии керамика сохраняет прочность и не крошится.
  2. Пластиковые. Отличием является легкий вес и сохранение целостности при падении. Как правило, пластиковые разновидности используют для светодиодных ламп.

Правила и лучшие способы, как быстро сложить джинсы в домашних условиях

По сравнению с другими моделями патрон с маркировкой G9 имеет ряд преимуществ. К ним относятся:

  • конструкция разновидности G9 дает возможность крепления на винты либо с помощью резьбы;
  • элемент защищен от проникновения влаги, грязи и пыли;
  • наличие пружинного механизма обеспечивает прочную фиксацию лампы;
  • жаропрочная оплетка в керамических вариантах исключает вероятность пригорания и выдерживает высокую температуру;
  • допускается использовать переходник для лампочек с другими моделями цоколей.

G4

Маркировка G4 свидетельствует о возможности использования при обустройстве вспомогательных осветительных систем. Из основных направлений использования можно выделить декорирование пространства, монтаж в натяжных потолках, установка в специализированных моделях светильников, украшение вывесок, организация подсветки картин.

Вкручивание лампочек в основания G4 не требует профессиональных навыков. В специальный патрон помещают источник света со штырьками. Убедиться, что лампочка выбрана правильно, можно при совпадении габаритов и формы сечения выступающих элементов с имеющимися отверстиями.

Байонетный элемент

Байонетная модель оснащена направляющими и крепящими прорезями для помещения и фиксации источника освещения. Для удержания лампы нужно вставить и повернуть ее в сторону.

Простейший патрон под винтовой цоколь, его устройство и принцип работы

Такие патроны могут иметь два различных диаметра. Маркируется этот вид буквой «Е», после которой указывается размер. В России применяется три типоразмера подобных патронов – Е27 (наиболее распространённый вариант под привычную лампу накаливания), Е14 (более тонкий патрон под излучатель, называемый «миньоном») и Е40 – изделие для промышленного освещения.

Простейший винтовой патрон из пластика под цоколь Е27ФОТО: chelny-svet.com

Каким образом возникает контакт между патроном и лампочкой

Принцип работы таких патронов прост. К металлическому «стакану» с резьбой подключается нулевой провод, а внутри, на «дне» расположен фазный контакт. При вворачивании лампы фазный контакт попадает на центр цоколя. Так цепь замыкается, и через излучатель начинает течь электрический ток. При этом резьбовое соединение удерживает лампу, не давая ей вывалиться из патрона.

Так выглядит обычный патрон под винтовой цоколь изнутриФОТО: elektrik380.ru

Из чего изготавливают винтовые патроны Е40, Е27 и Е14

Материалы изготовления могут быть разнообразными. Чаще всего, это пластиковая, карболитовая или керамическая оболочка, внутри которой располагаются медные, латунные, а иногда даже стальные (что бывает очень редко) контакты. Производитель выбирает материал в соответствии с моделью, формой и условиями эксплуатации светильника. Наиболее подходящими для приборов, в которых будут использоваться лампы накаливания, является керамика, которая не боится высоких температур. А при работе светильника с колпаком, температура внутри будет значительной. Ведь лампы накаливания выделяют большое количество тепла.

Карболит со временем начинает разрушаться, и патрон приходится менятьФОТО: elektrika.ru

Устройство и принцип работы электрического патрона

Рассмотрим устройство электрического патрона на примере широко распространенных патронов с резьбой Эдисона серии Е.

Патрон состоит из трех основных деталей. Наружного цилиндрического корпуса, в котором закреплена резьбовая гильза с резьбой Эдисона, донышка и керамического вкладыша. Для передачи тока от подходящих проводников на цоколь лампочки имеются 2 латунных контакта и крепежные планки с резьбой.

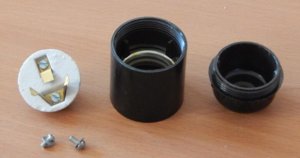

Перед Вами на фотографии патрон Е27, полностью разобранный на составные части.

На фото хорошо видно как прикасаются латунные контакты с цоколем лампочки. Справа фото демонстрирует, как передается ток при закреплении латунных контактов на керамическом вкладыше.

Фаза, для повышения эксплуатационной безопасности, должна приходить на центральный контакт цоколя лампочки. При таком подключении к минимуму сводится вероятность соприкосновения человека с фазой.

Электрические патроны серии G по принципу работы не отличаются от серии Е, но более простые по конструкции и отличаются по способу передачи электрического тока на выводы цоколя ламп.

Электрический патрон на три лампочки

В китайских люстрах встречаются нестандартные электрические патроны E27, предназначенного для вкручивания сразу двух, трех и более лампочек.

Патрон на три лампочки устроен, и подключается следующим образом. В контактирующих пластинах есть отверстия, и к ним можно подсоединить провода винтами с гайками М3, если есть под рукой паяльник, то можно провода к пластинам присоединить пайкой. Красной стрелкой указана пластина, к которой нужно подключать фазный провод. Нулевой провод подключается к месту направления синей стрелки. Пунктирной синей линией показано соединение между контактами. Эту перемычку можно и не делать, так как пластины будут соединены между собой через цоколь вкрученной лампочки, на фото зеленая линия. Но тогда, если правая лампочка не будет вкручена, то на левую лампочку тоже не будет поступать питающее напряжение.

Процесс замены патрона в люстре

Чтобы произвести замену патрона в люстре, необходимо выполнить такие действия:

  • отключить подачу электричества на щитке;
  • отсоединить электропроводку;
  • снять люстру с потолка;
  • разобрать светильник;
  • изъять неисправный патрон;
  • установить целый;
  • после замены произвести монтаж люстры.

Отключение света на щитке

Прежде чем выполнить замену патрона, нужно отключить подачу электроэнергии в помещение. Для этого следует автоматы на щитке, которые обеспечивают питанием потолочную люстру, перевести в неактивное состояние.

Отключение проводов

Все провода, которые подают питание на светильник, изолируют и разводят по сторонам, чтобы не произошло короткого замыкания.

Снятие люстры с потолка

Чтобы снять люстру, необходимо взять индикаторную отвертку и стремянку. Сначала нужно проверить выключатель, чтобы убедиться в отсутствии электричества. Затем выполнить такие действия:

  • снять с люстры такие хрупкие детали, как плафон, украшающие элементы, лампы;
  • открутить фиксирующий винт и колпак, который закрывает соединение проводов под потолком;
  • если под колпаком находится крюк, провода отсоединяют и разводят, чтобы исключить короткое замыкание;
  • если имеется планка, ослабляют зажимной болт или в случае необходимости снимают.

Фиксация люстры на натяжных потолках осуществляется с помощью одноразовых креплений типа бабочка. Поэтому их желательно не снимать. В противном случае следует заранее приобрести новое крепление.

Разборка светильника

Большая часть люстр имеет 3 или 5 посадочных мест для ламп, направленных в разные стороны. Если перед демонтажем люстра работала, нужно дождаться понижения температуры внутри светильника. Сначала убирают плафоны. В люстрах старого образца они фиксируются посредством резьбы. Другие держатся на специальных защелках или небольших болтах.

Пластмассовое кольцо с резьбой чаще всего используют для крепления данного элемента. Оно накручивается на внешнюю резьбу держателя, поэтому нужно быть аккуратным, чтобы не сломать изолирующую часть элемента.

Демонтаж патрона

Способ демонтажа зависит от типа конструкции и способа крепления в корпусе осветительного прибора. Чаще всего фиксация происходит на несколько болтов. Деталь снимается сразу или ее разбирают, изымая сердцевину. В этом случае удаляют защелку патрона, вынимают серединную часть и отключают провода. Последней откручивают гайку, фиксирующую корпус.

Когда требуется замена патрона с винтовыми зажимами, следует ослабить болты и вытянуть провода. В некоторых держателях типа Е14 имеются клеммные колодки. В большинстве случаев они одноразовые, поэтому их необходимо заменить.

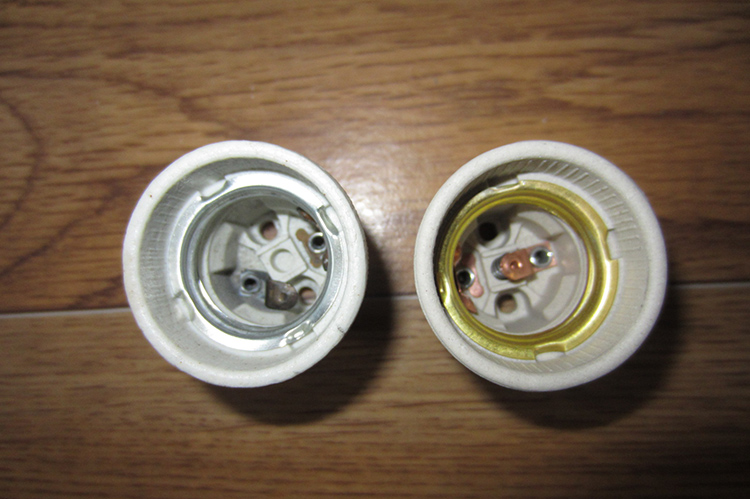

Керамический патрон демонтируют следующим образом:

  • отжимаются пластины с центрального контакта;
  • откручивают болты с пластины, которая находится напротив керамического основания;
  • центральные клеммы отгибаются на уровень боковых контактов.

Иногда керамические изделия достаточно почистить и подтянуть клеммы, чтобы обеспечить качественную работу патрона.

Установка нового патрона

Чтобы произвести замену патрона в светильнике, нужно подключить все провода. Они заводятся через нижнюю часть изделия, а из зачищенных концов формируют кольца. Их устанавливают на винты, фиксируют пластинами и зажимают. Если крепление осуществляется с помощью клемм, оголенные концы проводов скручивают, чтобы волоски не топорщились. Затем их вставляют в фиксаторы и зажимают плоскогубцами.

Фаза подводится к центральному контакту.

Дополнительно проверяют, соответствует ли сечение проводов потребляемой мощности люстры. По окончании замены производят сборку светильника и его установку в обратной последовательности.

Способы крепления электрических патронов в люстрах и светильниках

При замене или ремонте неисправных электрических патронов в люстрах и светильниках их приходится снимать. Для этого необходимо знать, как крепится патрон к основанию люстры.

Крепится патрон в люстрах и светильниках, как правило, за донышко. В отверстии ввода провода в патрон есть резьба. У Е14 – М10×1. У Е27 может быть одна из трех: М10×1, М13×1 или М16×1. Светильники бывают подвешены непосредственно на электропроводе и на металлической трубке любой длины и формы с резьбой на конце.

Крепление электрического патрона в светильнике за токоподводящий провод

Крепление патрона за токоподводящий провод без его дополнительного закрепления не допустимо. В донышко вворачивается пластмассовая втулка с отверстием в центре для прохождения электропровода, в которой предусмотрен фиксирующий пластмассовый винт.

После подключения проводов к контактам патрона и его сборки, пластмассовым винтом зажимают провод. Часто втулкой еще закрепляют декоративные элементы светильников и детали для крепления плафона. Таким образом, обеспечивается надежность подключения электрического патрона, подвески светильника и крепление плафона. Фото отчет о том, как я крепил патрон за токоподводящий провод при изготовлении бра для прихожей. Провод применяется специальный с повышенной механической прочностью.

Крепление электрического патрона в люстре на трубке

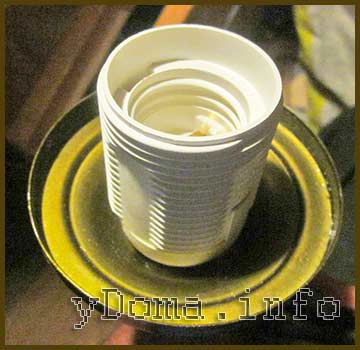

Крепление электрического патрона на металлической трубке самое распространенное, так как позволяет подвешивать тяжелые плафоны и дает простор дизайнерской фантазии. На трубку часто навинчивает дополнительные гайки и с помощью них, непосредственно на трубке крепят любую арматуру люстр, декоративные колпаки, сами плафоны. Всю нагрузку уже несет не электрический патрон, а металлическая трубка. Провод для подключения патрона пропускается внутри трубки.

Есть электрические патроны, у которых на наружной части цилиндрического корпуса есть резьба, на которую можно накрутить абажурное кольцо и с помощью него закрепить плафон или другой элемент дизайна и направления светового потока.

Крепление электрического патрона втулкой

В настольных лампах и настенных светильниках электрические патроны часто закрепляются металлическими или пластмассовыми трубчатыми втулками к деталям из листового материала. Такой способ крепления расширяет возможности конструкторов светильников, так как достаточно просверлить в любом месте детали, сделанной из листового материала отверстие и закрепить патрон втулкой.

Неоднократно приходилось ремонтировать светильники с таким креплением электрического патрона втулками из пластмассы по причине ее деформации. От нагрева лампочкой накаливания, пластмасса деформировалась, и электрический патрон начинал болтаться.

Заменял расплавленную втулку металлической. Брал от переменного резистора типа СП1, СП3. У них крепежная резьба М12×1

Обращаю внимание, что резьба может быть и другой. Дело в том, что присоединительная резьба патронов Е27 не нормирована, и каждый изготовитель патрона делал резьбу по своему усмотрению

Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону. Резистор полностью разбирается и из пластмассового основания извлекается втулка.

Крепление электрического патрона в люстре с безвинтовыми контактными зажимами

Крепление электрического патрона с безвинтовыми контактными зажимами несколько отличается от крепления традиционного по причине того, что соединение корпуса с донышком осуществляется с помощью двух защелок, а не резьбы.

Сначала на трубку с резьбой в люстре накручивается донышко, затем в патрон заправляются провода и в завершение цилиндрический корпус защелкивается в донышко. На фотографии защелки у донышка отломаны, с такой неисправностью люстра попала мне в ремонт. Такой патрон можно отремонтировать, технология ремонта описана в статье ниже.

Поэтому если Вам придется менять такой патрон в люстре, то для того, чтобы не испортить провода, сначала отведите с помощью отвертки в стороны защелки, тем самым освободив корпус от донышка.

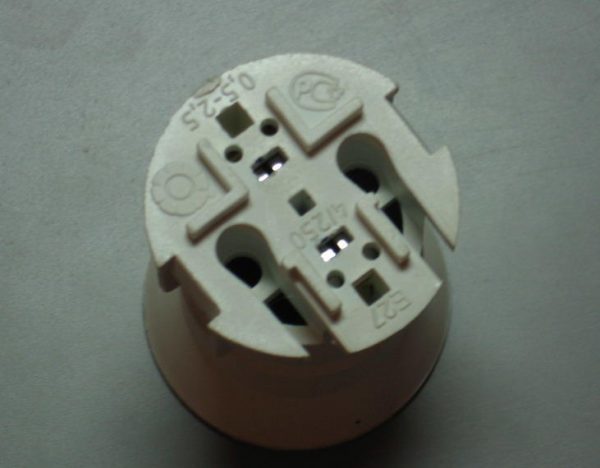

На этой фотографии изображен патрон с безвинтовыми контактными зажимами, установленный при взамен патрона, вышедшего из строя. В данной люстре патрон выполняет и крепежную функцию, фиксирует декоративную металлическую чашку, к которой в собранной люстре прилегает стеклянный плафон.

Виды патронов

На данный момент все патроны разделяются на несколько видов: винтовые и штырьковые. Являются универсальными вариантами, которые могут подойти ко всем разновидностям ламп. Резьбовые применяются в частях ламп накаливания со светодиодными лентами.

Вам это будет интересно Как сделать нужный коэффициент светового потока

Штырьковые

Штырьковые — модели, работающие в сети с переменным током в 220 вольт. Они обозначаются с помощью буквы G. Применяются там, где есть точечные светильники подвесных конструкций. Задействуются как в быту, так и в производстве с коммерцией. Самыми часто используемыми из них считаются модели с названием G4-G10, G9, GU10, G13 и GX53.

Первые созданы для галогеновых разновидностей, которые обладают малой мощностью. Вторые обладают петлеобразным плоским видом, который вставляется в пазы. Третий это полный аналог G10 со специальными утолщениями на окончаниях, которые вставляются в отверстия и закрепляются поворотным движением. G13 обладают поворотным механизмом, а GX53 — минимальной толщиной и причисляются к аналогу G10.

Штифтовые модели отличаются друг от друга материалом исполнения, размером вкладыша, видом крепежа, числом контактных деталей и промежутком между ними. Следует заметить, что по конструктивным особенностям есть торцевые с подвесными и стоечными моделями. Также могут иметь отличия контакты.

Обратите внимание! Как дополнение, можно отметить, что имеются фокусирующие виды цоколей, те модели, которые обладают утопленным и софитным контактом. Применяются для тех светильников, которые имеют светодиодные и газоразрядные части


Стандартный штырьковый цоколь

Винтовые

Патроны, имеющие внутреннюю резьбу, подходят для соответствующих ламп, имеющих резьбу. Самыми популярными из них являются е14 и е27. При этом второй вариант это классика. Всего существует 8 разновидностей винтовых патронов. Корпус создается из пластика. Отличаются все разновидности друг от друга диаметром. Чем выше этот показатель, тем больше мощность с токовой нагрузкой.


Винтовой цоколь

Маркировка фабричных изделий

Профессиональные электрики не довольствуются одним размером и беглым визуальным осмотром изделия, они внимательно читают маркировку, нанесенную нестираемыми чернилами или выбитую на видимой части патрона.


Обычно в маркировочную надпись входят технические характеристики или условия использования, которые имеют принципиальное значение при выборе источников света

Наиболее ответственные производители и маркировку наносят, и прилагают к продукции краткие руководства с перечислением важных характеристик.

Список параметров, которые можно обнаружить на патроне, не всегда полный.

Обычно отражены какие-либо из перечисленных характеристик:

  • тип, например, резьбовой, штифтовой;
  • размер;
  • температура;
  • ток нагрузки;
  • мощность;
  • напряжение;
  • товарный знак производителя;
  • уровень защиты;
  • наличие контакта для заземления.

Перед приобретением патронов изучите сайт производителя, где обычно размещена подробная техническая информация и схема с габаритами.

Кроме обзора технических характеристик и условий применения изделия, необходимо уточнить, как именно крепится патрон и какие отверстия/защелки предусмотрены для фиксации

При выборе также стоит учитывать, что керамика прочнее пластика и выдерживает более высокие температуры. Если стоимость изделия сомнительно низкая, есть вероятность, что это подделка.

Лучше подстраховаться и купить более дорогой, но качественный электропатрон зарекомендовавшей себя марки.

Несколько слов напоследок

При самостоятельном монтаже освещения в комнатах квартиры или частного дома, очень важно подобрать такие патроны, которые не только прослужат максимально долго, но и будут доступны при возникновении форс-мажорной ситуации. Приобретая патрон для светильника, не стоит пренебрегать ознакомлением с его техническими характеристиками

Ведь даже самое качественное изделие не прослужит долго, если в него установить неподходящий по параметрам излучатель

Также имеет смысл обратить внимание на IP патрона. Класс защищённости выбирается в зависимости от помещения, где будет устанавливаться этот элемент электросети

К примеру, если установить обычный, незащищённый патрон в ванной комнате, его контакты начнут окисляться уже через месяц. Если же выбор сделан правильно, устройство, вместе с лампочкой, независимо от его конструкции и вида, будет долгое время радовать владельца бесперебойной работой. Предлагаем вам ознакомиться со светильниками, в которых замена патронов вполне возможна.

1 из 7

ФОТО: легранд.рф
ФОТО: livemaster.ru
ФОТО: aspsvet.ru
ФОТО: escada-home.ru
ФОТО: rock-cafe.info
ФОТО: pinterest.de
ФОТО: r-electro.ru

Уважаемые читатели! Огромная просьба, если у Вас имеется опыт установки, замены или приобретения патронов для ламп, поделиться им с начинающими домашними мастерами. Эта информация будет для них весьма полезна. Также интересует ваше мнение по поводу сегодняшней статьи: что вы думаете о ней. И ещё, не забывайте оценивать наши обзоры

Это важно для автора

А напоследок предлагаем вашему вниманию видеоролик, который более полно раскроет тему сегодняшнего разговора.

Watch this video on YouTube

Как правильно разобрать патрон

Когда резьбовая часть прикипела, проще всего выкручивать гильзу патрона вместе с лампочкой, это существенно упростит процесс. Если с узлом все в порядке, нужно осмотреть крепление и исходя из его типа проводить работу.

Чаще всего нужно просто отвернуть верхнюю часть от основания, потом аккуратно вытащить керамический вкладыш и отсоединить провода. Есть варианты с гайкой, которая прижимает элемент к корпусу плафона, она аккуратно отворачивается после разборки.

В новых светильниках встречается вариант, когда патрон прижат винтом сбоку, в этом случае его нужно просто открутить и извлечь деталь наружу.

Заменить патрон своими руками несложно. Главное – соблюдать меры безопасности и проводить работы по простой инструкции

Важно не повредить посадочное место в люстре, других ограничений нет

Как подключить к электрическому патрону розетку

Иногда возникает потребность установить розетку, а до ближайшей распределительной коробки далеко. С таким случаем, я столкнулся, когда делал ремонт в ванной комнате. У зеркала нужно было установить дополнительный светильник и обеспечить возможность подключения электроприборов, например электробритвы.

В ванной комнате уже был установлен настенный светильник – шарик. Подсоединил к контактам в электрическом патроне параллельно еще два провода и подключил к ним параллельно розетку. Правда, когда выключен свет в ванной комнате, то розетка тоже обесточена, но в этом есть и положительная сторона. В случае протечки воды с верхнего этажа, не будет короткого замыкания, даже если в розетку попадет вода.

Устанавливать розетку в ванной или душевой комнате нужно на максимально возможном удалении от ванны или душа, чтобы исключить попадание брызг воды. Я установил стандартную розетку, служит более 17 лет без проблем. Хотя лучше установить герметичную, предназначенную для помещений с повышенной влажностью.

Еще раз мне приходилось подключаться к электрическому патрону розетки в туалетной комнате, когда устанавливал автоматический датчик включения света и дооснащал унитаз функцией биде.

В давние времена, когда оплата за электроэнергию бралась за количество лампочек и розеток в квартире, широко применялось устройство, прозванное в народе «жулик».

В электрический патрон ввинчивался переходной патрон, который вы видите на фотографии. С одной стороны на нем внешняя резьба как у лампочки, а с другой – внутренняя резьба, как у обыкновенного патрона. В этом жулике были вмонтированы две латунные трубки, как в розетке. Жулик позволял подключать к люстре любые электроприборы. Такой жулик можно сделать и самому из обыкновенного электрического патрона.

Устройство и принцип действия наиболее популярных моделей

В зависимости от вида лампы и назначения ей характерен свой тип цоколя и патрона. Наиболее известные виды это, аналогичные цоколю, винтовые и штырьковые.

Контактная группа патрона типа Е

Винтовой или резьбовой патрон для одноименного цоколя типа Е представляет собой керамическую конструкцию стаканного типа с нанесенным на внутренний боковой слой резьбовым соединением. Также в основании установлены два медных контакта – центральный и боковой. За счет материала, из которого они выполнены, имеют высокую проводимость электрического тока и термостойкость, что защищает патрон от плавления.

Любая электрическая сеть переменного тока имеет два провода – «фаза» и «ноль», также как и знакомый всем «плюс» и «минус» в сетях постоянного тока или батарейках.


Подключение фазы и ноля

Фаза (красный) – это провод, в котором протекает электрический ток от источника к нагрузке, в нашем случае это лампа. Специальной индикаторной отверткой определяется, где фаза в патроне: загорелся индикатор – есть напряжение, значит провод фазный.

Ноль (синий) – это провод, в котором протекает обратный электрический ток от нагрузки к источнику, определяется с помощью индикатора – лампочка индикатора не загорается.

При подключении патрона к электрической сети фаза выводится на его центральный контакт, который коммутирует с первым контактом цоколя

При подключении важно выполнить аккуратное замыкание провода с контактом, чтобы ток фазы не попал на другие открытые токопроводящие части

Ноль выводится на боковой контакт патрона, который при установке цоколя замыкается с его вторым контактом – резьбовой частью. В целях недопущения однофазного короткого замыкания между фазой и нулем, контакты цоколя изолированы между собой.

После сборки электрической цепи, ток протекает по следующей схеме. Выключатель переводится в положение «включен», по фазному проводу ток поступает на центральный контакт патрона, затем на первый контакт цоколя — лампа загорается. Ток протекает через второй контакт цоколя и боковой контакт патрона, затем возвращается через нулевой провод. При переводе выключателя в положение «отключен» размыкается фазный провод и лампа гаснет.

Патрон типа G

Патрон для штырькового цоколя типа G имеет простейшую конструкцию: два паза (в отдельных модификациях возможно четыре) электрически соединенные нулевым и фазным проводом. В отличие от винтового, в штырьковом патроне не имеет значение «полярность» подсоединения проводов. Цоколь вставляется в пазы путем погружения штырей – контактов с помощью небольшого нажатия.
