Как приварить петли на ворота самостоятельно?

Другие особенности сварки фурнитуры

Есть ещё несколько нюансов, о которых нужно знать тем, кто собирается приварить петли. В первую очередь всегда следует приваривать нижнюю часть фурнитурного изделия.

К круглым столбам петли необходимо приваривать со смещением на 5 миллиметров в сторону открывания. Такое смещение даёт возможность воротам отворяться максимально широко без каких-либо препятствий. При этом для прямоугольных или треугольных опор никаких подобных манипуляций делать не нужно.

Сварные швы должны быть ровными, прочными и глубокими. Наличие пропусков в таких швах неприемлемо.

При вертикальной сварке очень важно выбрать правильную скорость ведения электрода. Специалисты советуют домашним мастерам прибегать в данном случае к круговым плавным движениям, которые будут как бы поднимать текущий металл наверх

Сварочные работы требуют от исполнителя неукоснительного соблюдения техники безопасности. Начинать приваривать фурнитуру надо только тогда, когда будет надет защитный инвентарь и убраны все находящиеся поблизости легковоспламеняющиеся предметы.

Как приварить петли? Общие правила

Когда осуществляется сварка, необходимо соблюдать принятые меры безопасности, что поможет не допустить травм

Среди мер безопасности надо особое внимание обратить на то, что работать надо только в защитной маске и в специальных перчатках. Ни в коем случае такие работы не должны осуществляться в тех местах, где есть сухая трава, в противном случае не избежать пожара

Сварка ворот должна производится аккуратно и очень внимательно, это позволит получить ворота отличного качества.

От низа и верха полотна надо отступить примерно 20-25 см (именно к полотну нужно будет приварить петли), это расстояние должно быть отмерено строительным карандашом. Потом петли должны быть тщательно смазаны солидолом, это необходимо сделать для того, чтобы при сварочном процессе половинки петель не спекались. Для этого под каждую из петель по краям надо положить по спичке. С помощью такой нехитрой манипуляции можно добиться того, что при проведении сварочных работ дверь не будет заклинивать.

Створки дверей необходимо расклинить таким образом, чтобы в закрытом виде двери находились в правильном положении, для этого створки дверей предварительно выравниваются.

При этом нужно обязательно помнить о том, что первым делом приваривается нижняя половинка детали. Тем, кто использует сварочный аппарат впервые, необходимо знать, что петля должна привариться снизу вверх, при этом движения электрода должны быть горизонтальными и не резкими.

После того как сварен первый шов, ворота необходимо расклинить и проверить, насколько они правильно открываются и закрываются. Петли должны быть окончательно приварены, но только в том случае, если двери хорошо функционируют. Это не должно вызывать сомнений, только так можно приварить петли к воротам правильно.

После всего этого рама снимается с петель, тщательно промазывается солидолом, потом она сажается аккуратно на место. Места, в которых осуществлялась сварка, должны быть обработаны шлифовальной машинкой, после чего все изделие покрывается краской. Идеальной считается та конструкция, которая открывается быстро и легко, а закрываться она должна одним легким движением руки.

Не рекомендуется проводить сварочные работы в одиночку, это вызывает определенные трудности. Но если этого не избежать и помощников нет, то приварить петли к воротам можно и на земле, но нужно сразу учитывать, что качество такой работы безупречным назвать нельзя.

Чего нельзя делать при приваривании петель?

Что запрещается делать при сварочных работах, как правильно приварить петли к воротам так, чтобы не было негативных последствий? Здесь нужно учитывать следующее:

  1. Ни в коем случае нельзя работать оборудованием, в котором есть неисправности.
  2. До полного высыхания краски осуществлять сварочные работы не стоит.
  3. Никогда не следует осуществлять сварочные работы в одежде, на которой имеются следы масла, жиров и бензина, как и других горючих жидкостей.
  4. Сварка сосудов, находящихся под давлением, категорически запрещена.
  5. Нельзя вешать на баллоны ветошь и тряпки, которые пропитаны маслом. Именно это очень часто становилось причиной возгорания.

Если все сделать правильно, то результат будет впечатляющим, и можно будет потом консультировать своих знакомых о том, как приварить петли надежно и эффективно.

Такое, казалось бы, простое дело, как приварить петли на ворота, часто оборачивается сложной проблемой. Многим гораздо проще сварить геометрически правильный каркас ворот и калитки, чем установить готовую конструкцию на место и добиться, чтобы она нормально работала. На самом деле работа эта действительно не сложная, но она требует предельной точности и аккуратности, а также знания некоторых нюансов.

Результатом неаккуратности могут стать перекосы и заедания створок Источник www.stroyzabor.ru

Технология процесса

Устанавливаем платики

У многих неопытных сварщиков возникают определенные сомнения по поводу возможности приваривания цилиндрических петель к плоской поверхности. Не стоит сомневаться – эта процедура с круглыми петлями выполняется куда легче, чем с квадратными и шестигранными.

Для того чтобы правильно приварить круглые петли, необходимо позаботиться об установке платиков – они привариваются к самим петлям при помощи сварочного аппарата. Необходимо сделать это ровным швом. Путем приваривания платиков к петлям организуется удобная площадка для установки петель на сами ворота. Эти незаменимые элементы подбираются в соответствии с массой ворот и прочностью материала, из которого изготавливаются платики.

Усиление петель платиками

Некоторые мастера приваривают петли без использования платиков. Такой вариант также возможен, однако благодаря их применению крепление является более надежным.

Устанавливаем ворота

Перед тем, как варить петли на ворота, створки ворот необходимо правильно расположить в проеме гаража или забора. Сложность процедуры заключается в том, что ворота следует размещать в проеме до приваривания петель, то есть фактически на глаз. Чтобы расположить ворота максимально точно, необходимо воспользоваться строительным уровнем и большим терпением. Регулировка положения ворот должна осуществляться столько раз, сколько необходимо до достижения ровного положения створок. Только после точного размещения можно выполнять приваривание.

Воротные петли с приваренными платиками

Привариваем петли к воротам

Теперь разберемся, как правильно приварить петли на ворота. Несмотря на кажущуюся сложность этой процедуры, ее вполне реально выполнить при должной сноровке и терпении. Приваривание петель на ворота гаража выполняется в несколько последовательных шагов, указанных ниже:

  1. Намажьте гаражные петли с приваренными платиками солидолом, чтобы обеспечить их плавный ход после установки. Также подготовьте тонкие подкладки под петли – их толщина не должна превышать 5 мм. Они необходимы прежде всего для круглых петель.
  2. Произведите правильную разметку полотна под петли. Так, необходимо наметить отступы от краев на 25-30 см. Разметка наносится строительным карандашом.

Подготовленные платики

  1. Приварите петли к дверному полотну. Для этого первоначальным образом приварите штыковые части петель, поначалу лишь слегка прихватив их сваркой, после чего варите металл по направлению снизу-вверх, обеспечивая при этом максимально ровный шов.
  2. После приваривания первого шва на всех петлях, необходимо при помощи уровня (для этих целей лучше использовать строительный) следует проверить правильность открывания и закрывания ворот. Если дефекты не обнаружены, можно продолжить.

Приваренная к воротам железная петля

  1. После того, как установка петель на ворота путем приваривания завершена, нужно аккуратно обработать все сварные швы шлифовальной машинкой. Последний этап – покраска ворот и петель любым понравившимся вам цветом. На этом все!

Как видите, самостоятельное крепление петель ворот не являются такой сложной задачей, невыполнимой в домашних условиях. Достаточно иметь под рукой необходимое оборудование и неукоснительно соблюдать указанные в данном руководстве рекомендации к действию.

Достоинства профиля

Калитку можно сделать из уголка, но профиль обладает рядом достоинств. Конструкция из него имеет большой запас прочности

Для такой калитки это качество особенно важно. На нее оказываются не только статические нагрузки, но и динамические при многократных ежедневных открываниях

Профильная труба недорогая, в сравнении с другими видами металлопроката с такими же техническими характеристиками. При хорошей обработке после сварки конструкция будет служить долгое время.

С помощью квадратов можно изготовить калитку любой конфигурации. Она может быть глухой, зашитой разноцветным прочным профнастилом, плоским шифером, «картами» из листового металла. Калитку украшают элементами ковки или просто обшивают металлической сеткой и отрезками профиля.

Сама конструкция достаточно проста в изготовлении электросваркой.

Если у вас получится сварить калитку, то вам станет подвластна и других рамных конструкций для дома.

Есть возможность изготовления калитки без сварки. Детали закрепляют на кронштейнах и болтах. Но сварка – это более надежный и прочный вариант.

Виды петель и свойства, которыми они должны обладать

Чтобы ворота простояли максимально долго и показали высокий уровень защиты, металлические петли должны обладать несколькими полезными свойствами:

  1. Бесшумная работа.
  2. Движение по требованию.
  3. Устойчивость перед орудиями злоумышленников.
  4. Возможность поворачивания в обе стороны без усилий.

Эти критерии определяют качество крепежного устройства и допустимую нагрузку, превышение которой быстро делает изделие неработоспособным. Для соединения тяжеловесных створок с каркасом воротной конструкции понадобится 6 петель, в то время как для легкого полотна хватает 4 штук.

Популярной разновидностью входных групп для гаража на сегодняшний день являются распашные ворота. Крепежные устройства для них различаются способом фиксации, формой и количеством секций. Надежнее всего производить крепеж при помощи сварки.

Рассмотрим, в каких разновидностях производители выпускают петли для распашных ворот.

  • Цилиндрические с опорным подшипником. Максимальная нагрузка – до 400 кг. Внутри корпуса находится коронка подшипника. Крепят подобные петли сваркой.
  • Цилиндрические с усилением. В их конструкции также предусмотрен опорный подшипник, но кроме него еще имеются пластины, распределяющие нагрузку между опорами и створками. Допустимая нагрузка – 600 кг. Петли приваривают или привинчивают .
  • Сквозные петли. Устройства применяют в тех случаях, когда винтовое соединение и сварку применить не удается. Петли выдерживают полотно весом до 200 кг. Для фиксации их просверливают насквозь, соединение со створкой осуществляют гайками.
  • Трехсекционные накладные петли. Способны выдерживать массивные створки и противостоять попыткам взлома. Петли не допускают скрипа и провисания ворот, а также обеспечивают плавность хода.
  • Кованые петли (жиковины). Они являются не только держателем створок, но и украшением всей конструкции. Петли красиво смотрятся на деревянных воротах.
  • Петля-стрела шарнирная или полушарнирная. Стальное изделие рассчитано на толстые и тяжелые входные группы. Его ассортимент представлен съёмными, обычными и фигурными петлями.
  • Регулируемые петли. Металлические устройства позволяют хозяину менять положение створок по высоте. Их применение целесообразно при подозрении на возможное смещение опорных стоек в будущем. Допустимая нагрузка – около 200 кг.

Установка на гаражные ворота и калитку

Петли крепятся двумя способами: сваркой и шурупами. Они схожи между собой, в обоих случаях крепеж идет к столбу и передней части створок. Рассмотрим сначала, как правильно приварить петли на калитку или гаражные ворота:

  1. Конструкцию необходимо положить на ровную поверхность и наметить места, где предполагаемо будут крепиться элементы.
  2. Петли необходимо смазать маслом.
  3. Полотно устанавливается по его отвесу вертикально и точечной сваркой прихватываются обе части петли.
  4. После проверяется расположение осей петель и прихватывается верхняя. Далее необходимо проверить, чтобы не было зазоров, щелей и створки хорошо ходили. Когда все в порядке, то необходимо приварить окончательно.
  5. Все места сварки зачищаются УШМ, а после окрашиваются.

В процессе приваривания подвижных деталей следует помнить о технике безопасности и следить за прохождением тока. Производить соединение лучше всего с помощью крестовой варки, чтобы шов был крепче, а погрешности, которые были сделаны во время крепления, были менее заметны.


Сварное крепление Источник yandex.net

Метод соединения петель для калитки с помощью шурупов можно сопоставить с установкой межкомнатной двери, только механизм будет калиточный:

  1. Сначала необходимо прикрепить калиточную петлю к переду полотна саморезами по дереву (2-3 штуки).
  2. После калитка укладывается вместе с опорными столбами на ровное место и отмечаются места для монтажа второй части.
  3. Если на полотне необходимо углубление для механизма, то его можно сделать стомеской.
  4. Калитка крепится саморезами на опорные столбы.

Таким же образом можно прикрепить петли для распашных ворот. Действия выполняются те же, только с двух сторон.


Видео описание

В этом видео показано, как правильно крепить калитку на саморезы

Нюансы установки

Чтобы после крепления шарниров они не отпали через несколько дней, необходимо знать основные пункты по установке:

  1. Для начала рекомендуется подготовить нужные для монтажа инструменты, например, молоток и сварка или шурупы и дрель. Также в процессе установки следует применять уровень и рулетку (или линейку) для более точных замеров.
  2. До начала работ необходимо сделать эскиз того, как будет выглядеть готовый результат. Во время выполнения всех этапов необходимо тщательно следить за безопасностью.
  3. При приварке отдельных пластинок необходимо давать равномерную нагрузку на них.
  4. Предварительно нужно сделать разметку по крепежу петель к стойкам ворот и самим ставням.

Установка с правильным распределением весаИсточник pinimg.com

Правила по эксплуатации

После установки необходимо знать несколько правил по уходу за петлями:

  • необходимо следить за появляющимися дефектами;
  • обслуживать через определенное время, указанное в инструкции (зачастую это 3 месяца);
  • нежелательно долго держать их в одном положении, так как шарниры при простое начинают ржаветь, что ведет к неприятным последствиям;
  • чтобы уменьшить нагрузку на крепления, можно установить опору под каждое полотно, тогда продлится срок эксплуатации;
  • периодически механизм необходимо прочищать от смазки и старого масла.

В случае появления коррозии необходимо демонтировать съемные элементы петли и очистить их с помощью мелкодисперсной наждачной бумаги от грязи и ржавчины. Пастой натереть поворачивающийся механизм, а после смазать солидолом. Во избежание примерзания лучше делать это, когда на улице тепло. Если пользоваться этими советами, то навесы для ворот прослужат достаточно долго.


Видео описание

В этом видео рассказывается о том, как обработать материал и очистить его от ржавчины:

Коротко о главном

Есть 6 видов петель, которые отличаются по виду крепежа и максимально допустимому весу, а также разделением на определенные нужды. Например, механизм в форме стрелы или цилиндра можно использовать для калиток. А сквозные или скрытые для ворот.

Также их различают по форме, каждая из которой тоже имеет разные свойства. При приобретении механизмов необходимо узнавать, выдержит ли он определенный вес.

Крепятся они двумя способами: сваркой и на саморезы. Оба способа легкие, если уметь пользоваться инструментами.

Также необходимо тщательно следить, чтобы петли не испортились, иначе они не прослужат долго.


Чего нельзя делать в процессе приваривания петель?

При проведении сварочных работ важно не только выполнять их правильно, но и предупреждать разные неблагоприятные последствия. При обращении со сварочным аппаратом запрещено делать следующее:

При обращении со сварочным аппаратом запрещено делать следующее:

  • Использовать неисправную технику.
  • Заниматься сварочными работами на сырой окрашенной поверхности.
  • Выполнять сварку в одежде, запачканной жиром, маслом, бензином и любой горючей жидкостью.
  • Сваривать сосуды, находящиеся под давлением.
  • Навешивать на баллоны тряпки, напитанные маслом.

Пренебрежение указанными правилами опасно возгоранием и утратой здоровья. Если вы делали всё по инструкции, вы сможете гордиться своей работой и обучать тонкостям приваривания петель на ворота своих знакомых.

Устанавливаем столбы

Монтаж опор выполнятся в следующей последовательности:

  1. Выкапываются или пробуриваются ямы на глубину промерзания грунта, но не меньше 1 м. Поперечные размеры должны быть в два раза больше сечения столба.
  2. Чтобы стойки не проваливались в грунт, дно ям засыпают песчано-гравийной смесью толщиной 15 — 20 см.
  3. На закапываемые концы опор наваривают отрезки арматуры или металлические полоски, на противоположные ― пластины толщиной 2 — 3 мм. Вместо них можно поставить фигурные оголовки.
  4. Нижнюю часть столбов очищают от ржавчины и обмазывают битумом, после чего опускают в ямы.
  5. Используя битый кирпич или камни, стойки по строительному уровню или отвесу выставляются строго вертикально и заливают песчано-цементной смесью.
  6. Для предотвращения перекоса опор при подвижке грунта между ними прокапывают неглубокую траншею, кладут уголок и сваривают. Затем закапывают или бетонируют.

Бетону дают отстояться неделю. Этого времени достаточно, чтобы сварить ворота и калитку. Для защиты бетона от растрескивания при затвердевании его периодически смачивают водой.

Столбы вкапываются га глубину не менее 1 метра

Какие же выбрать?

Исходя из этих данных, опирайтесь при выборе на материал полотна, вес и размеры. Вы можете взять крепление с максимальным весом 200 кг и поставить их на ворота потяжелее, но тогда они быстро выйдут из строя. По этой причине советуем устанавливать универсальные модели, которые выдержат любой вес

Немаловажно и расположение петель. Самые распространенные – внутренние и скрытые

Петли для распашных ворот должны выполнять следующие функции:

  1. Обеспечить открытие без шума.
  2. Удерживать полотно так, чтобы не было провисаний.
  3. Легкое проворачивание петель.
  4. Высокая износостойкость.
  5. Устойчивость ко взломам.

Идеальный вариант – петли, в которых есть шарик и подшипник. Такие модели отличаются высоким качеством и длительным сроком эксплуатации. Не менее хорошо регулируемые модели благодаря удобству. Еще выбор петель может быть обусловлен, прежде всего, привлекательным внешним видом. К примеру, оформленные под старину петли с инкрустацией резьбой или коваными элементами.

Иногда возникает ряд вопросов по отличительным особенностям для ворот и калитки.  Они не сильно отличаются друг от друга, так как на калитку их выбирают по функциональным особенностям воротных петель.

Изготовление створок

Сначала следует изучить проект и подготовить сварной каркас для каждой створки гаража. На них впоследствии крепится металлическое полотно. Для работы нужен профильный элемент подходящего сечения.


Схема для изготовления створок

С обеих сторон приваривают навесы. Получается цельная рама, подвешенная посредством навесов в обрамлении проема. Ее нужно разделить на 2 отдельные створки.

Чтобы предупредить возможные сложности с открытием гаражных ворот, необходимо предусмотреть зазоры между створками:

  • снизу ворот над порогом – 2 см;
  • между перекрытием проема ворот гаража и створкой – 1 см;
  • боковыми поверхностями и створкой – 5 см.


Схема гаражных ворот

Сборку конструкции начинают с боковых стоек. Работу выполняют следующим образом:

  1. Курсовой отрезок уголка, подготовленный с учетом требуемых зазоров, приставляют к боковой части конструкции. Оставляют зазоры между обрамлением проема и уголком по 5 мм. Потом металл прихватывают с помощью временных накладок. Так же делают с другой стороны.
  2. Горизонтальные части проема отрезают из уголка и приваривают к вертикальным уголкам. На них нужно прорезать посредине одну из полок.
  3. Приваривают навесы. Их нижняя часть должна крепиться сваркой к раме и верх – к створке.
  4. По центру проема приваривают 2 вертикальные стойки.
  5. Посредине каждой створки крепят горизонтальные перемычки.
  6. В результате получается рама, которую нужно только разрезать на 2 половины, чтобы они могли открываться самостоятельно. Так как верхний и нижний уголки уже разрезаны наполовину, останется только разделить их до конца.

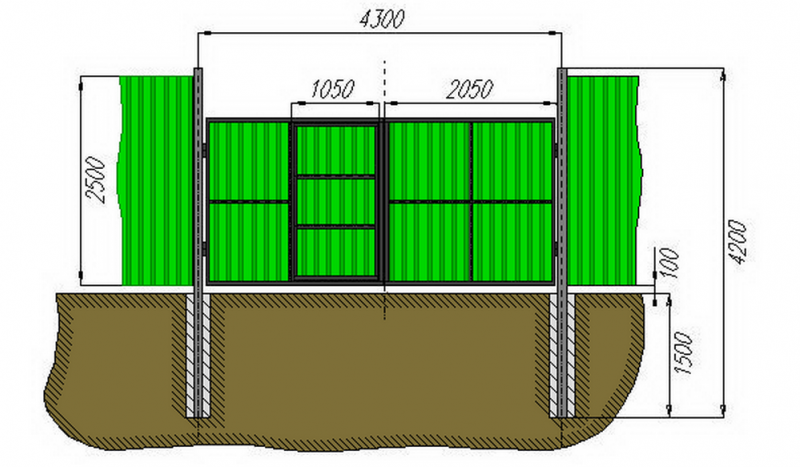

Эскиз ворот с размерами

Чтобы изделие под своей массой не просело, нужно на время закрепить сваркой внутри раскосы. После этого половинки начнут открываться.

Обшивка створок ворот

Это часть работы, при которой нужно делать все качественно, поскольку точность исполнения повлияет на внешний вид и работоспособность.

Необходимо последовательно выполнить определенные операции:

  1. Вырезают из листов оцинкованного металла куски по размеру створок. Левую половину нужно обрезать на 3–5 см шире, чтобы створка накладывалась на правую половину и перекрывала щель.
  2. Подготовленный лист сразу прихватывают к раме в точках.
  3. Правую часть делают так же, как и левую.


Размеры свариваемого каркаса

После этого обваривают всю конструкцию

Важно сначала прихватить сваркой металлический лист в центре и по углам, чтобы он случайно не сместился или один из углов не выгнулся. Конечно, это не критично, металл можно согнуть назад, используя кувалду, но лучше сразу установить все качественно

Металл приваривают не сплошным швом, а только частыми прихватками. Иначе конструкцию может «повести». Если необходимо проварить створки сплошным швом, то нужно прижать металл к раме струбцинами и проваривать не спеша, участками примерно по 10 см. Варить следует с разных сторон. Таким образом предотвращается перегрев металла и результат этого – деформация конструкции.

Монтаж петель

Для установки любых ворот приваривают не меньше 2 петель. Их центры должны размещаться строго на одной линии, проходящей вертикально. Так они будут легко проворачиваться, а нагрузка будет равномерной.


Чертеж распашных ворот

Сначала на петли наваривают толстые металлические пластины, по-другому их называют платиками. Удобно это делать на ровной горизонтальной поверхности. Можно приварить их в тисках.

Сначала полотно ворот нужно выставить по уровню. Пузырьковый инструмент дает погрешности, поэтому желательно воспользоваться лазерным уровнем. Конструкцию устанавливают на требуемой высоте, подкладывая под низ клинья и подставки из подручных материалов. После этого в нужных местах прикладываются петли с наваренными на них платиками.

Для надежности и увеличения прочности гаражных петель их иногда усиливают с внутренней стороны, наваривая обрезки арматуры.

Заключение

Грамотный подход – залог будущего успеха и правильного монтажа калитки, длительной ее службы, а также легкого ее открывания и закрывания. Можно приварить элементы на ворота своими руками или пригласить специалистов. Они расскажут, сколько стоит эта работа и как быстро она выполняется.

Изделия готовы к монтажу

Не стоит забывать о качестве приобретенных элементов и материале, из которого они выполнены. Даже если работы хорошо проведены, а петли куплены дешевые, то позже придется переделывать все заново.
