Как правильно вязать арматуру для ленточного фундамента

Схема

Постоянное движение грунтов оказывает серьезнейшее давление на ленточный фундамент. Чтобы он крепко противостоял таким нагрузкам, а также на этапе планировки ликвидировал источники образования трещин, специалисты рекомендуют позаботиться о правильно выбранной схеме армирования. Схема армирования фундамента – это конкретное расположение осевых и перпендикулярных прутков, которые собраны в единую конструкцию.

В СНиПе №52-01-2003 четко рассматривается каким образом выполняют укладку арматурных материалов в фундамент, с каким шагом в различных направлениях.

Стоит рассмотреть следующие правила из данного документа:

  • шаг укладывания прутьев зависит от диаметра арматурного изделия, габаритов гранул щебенки, метода укладки бетонного раствора и его уплотнение;
  • шаг рабочего упрочнения – это дистанция, которая равна двум высотам сечения упрочняющей ленты, но не больше 40 см;
  • поперечное упрочнение – это расстояние между прутьями составляет половину ширины самого сечения (не больше 30 см).

Определяясь со схемой армирования, необходимо учитывать тот факт, что в опалубку монтируется собранный в одно целое каркас, а внутри будут обвязываться только угловые участки. Число осевых армированных слоев должно быть не менее 3 по всему контуру фундамента, ведь заранее невозможно определить области с наиболее сильными нагрузками. Наиболее востребованными являются схемы, у которых соединение арматуры выполняется таким образом, чтобы образовывались ячейки геометрических фигур. В данном случае гарантируется крепкое и надежное фундаментальное основание.

Требования

Расчеты арматурных материалов и схемы армирования выполняются в соответствии с правилами функционирующего СНиПА 52-01-2003. Сертификат имеет конкретные правила и требования, которые необходимо выполнять при армировании ленточного фундамента. Главнейшими показателями прочности бетонных сооружений являются коэффициенты сопротивляемости на сжатие, растяжение и поперечный излом. В зависимости от установленных стандартизированных показателей бетона подбирается определенная марка и группа. Выполняя армирование ленточного фундамента, определяется тип и контролируемые показатели качества арматурного материала. По ГОСТу допускается использование горячекатаной строительной арматуры повторяющегося профиля. Группа арматуры выбирается в зависимости от предела текучести при предельных нагрузках, она должна обладать пластичностью, стойкостью к ржавчине и низким температурным показателям.

Вязание арматуры своими руками

При всем многообразии специализированного строительного инструмента, не все частные застройщики имеют возможность его купить или взять в аренду. Для вязки прутьев не требуется дорогостоящего инструмента, ее к тому же можно сделать своими руками.

Для этого необходимо приобрести стальную вязальную проволоку. Она достаточно гибкая и прочная, имеет диаметр 2—3 мм. Чтобы ее согнуть, придется использовать пассатижи или специально сделанный крючок, который впоследствии закручивается вокруг арматуры и фиксирует ее. Некоторые умельцы выполняющие армирование своими руками иногда используют шуруповёрт, как более простой и легкий способ вязки. Если вязать с помощью проволоки, то для этого потребуется:

  • Один из вариантов вязки каркаса основания с применением крючка. Умельцы иногда используют шуруповерт, как более лёгкий способ вязки прутьев арматуры своими руками. отрезать кусок проволоки длиной около 30 см. Можно и больше, если ее не жалко, но концы будут мешать (включая лишние отходы);

  • затем сложить проволоку пополам, чтобы увеличить жесткость и прочность;
  • согнуть её по диагонали вокруг арматурного соединения и сделать небольшую петлю;
  • в петлю установить крючок и равномерно, без лишних усилий, крутить по часовой стрелке, пока не станет тяжело оборачивать, или соединение станет достаточно прочным. Главное, не использовать силу, так как проволоку легко порвать и потом придется все начинать сначала;
  • концы проволоки отрезать плоскогубцами и выбросить.

В случае армирования столбчатого фундамента арматурный каркас можно согнуть и затем фиксировать на оголовках специальными зажимами. Некоторые производители уже поставляют металлические или деревянные сваи со специальными зажимными скобами и муфтами. В таком случае достаточно выгнуть прут и вставить его в скобу. Скобу зажать и сверху проварить, сделать все это можно своими руками, используя минимум инструмента. В случае применения гладкой арматуры процесс вязки более трудоемкий, так как крюки будут постоянно отгибаться и без подручного специализированного инструмента не обойтись, как и без сторонней помощи.

Вязку арматурного каркаса для плитного монолитного фундамента лучше делать из нескольких поясов. Для горизонтального яруса используются спиральные прутья сечением до 16 мм, а для вертикальных звеньев – гладкая до 10 мм. При установке нижней сетки рекомендуется использовать пластиковые компенсаторы, которые создадут равномерный шаг

Затем при вязании вертикальных прутьев важно не забыть вывести их за пределы фундамента, ввиду того, что с ними соединятся несущие стены

Использование пластиковых хомутов-стяжек для вязания более дорогой вариант замены проволоки, но хомуты (стяжки) можно найти в любом хозяйстве. Принцип обвязки аналогичен, но пластик для стяжек менее прочный. Поэтому силу при монтаже лучше не применять. Самые популярные хомуты со специальным сердечником на конце стяжки, с их помощью крепятся кабеля и трубы на вертикальные поверхности. Пластик отлично показал себя при вязке своими руками в теплую погоду, в морозы он быстро теряет эластичность и лопается.

Видео вязки:

Что такое зоны продавливания и их влияние на армирование

Схема для расчета на продавливание плиты с равномерно распределенной поперечной арматурой В местах, где на фундамент влияет основная нагрузка от несущих конструкций здания, возникает дополнительное напряжение. Оно влияет не только на распределение бетона, но и на степень его амортизации. Чтобы нейтрализовать влияние массы несущих конструкций, в местах соединения несущих стен и основания используется сплошной ряд армирования.

Если арматура в центре плиты имеет шаг 200 мм, то в зоне продавливания шаг будет уже 100 мм и даже меньше. В расчетах и будущей схеме армирования плиты будет указано максимально допустимое расстояние между вертикальными арматурными звеньями.

Оптимальным решением в таких случаях будет:

  1. Разработка подробного проекта арматурного каркаса с указанными расстояниями между поясами.
  2. Выполнение рабочей схемы армирования.
  3. Вынос вертикальных стержней выше основания, чтобы соединить несущие стены и фундамент арматурным поясом, а не оставлять только бетонное соединение.

Расчет количества материала

Для расчета основного материала, то есть рифленой арматуры для продольных элементов каркаса, а также легкой арматуры для перемычек осуществляется при помощи специальных онлайн калькуляторов. Но для точной сметы необходимо посчитать еще и расход дополнительных материалов.

Проволока

Обычно при обустройстве фундаментов применяется отожженная проволока стальная, марки ВР с диаметром от 1,2 до 1,8 мм. Для расчетов расхода проволоки тоже может быть применен калькулятор. Однако при вязке проволочные отрезы могут рваться или теряться.


строители рекомендуют закупать проволоку с большим запасом – от 50%.

Например, нужно построить здание с каркасом из 4 продольных прутьев. Общая длина фундаментной ленты будет равна 150 метрам. Шаг между поперечинами – 30 см.

Количество внешних и внутренних углов – 4. Количество участков примыкания ленты – 2. В результате расчетов выясняется, что вязка должна будет проводиться в более чем 2000 точках.

При учете, что на каждое соединение пойдет 30 см проволоки диаметром 1,2 мм получается, что минимальный расход будет около 5,5 кг. Значит с запасом нужно закупить не менее 10 кг проволоки.

Пластиковые хомуты

Пластиковые хомуты рассчитываются по количеству соединений с небольшим запасом в 10-15%. Если предполагается 2100 соединений, следует закупить минимум 2350 хомутов. Они стоят дорого, а другого применения для них в строительстве нет. Поэтому при большем расходе лучше докупить недостающее количество.

Дополнительные детали для фиксации — «бобышки»

Шаг установки бобышек примерно как у поперечин. Но устанавливаются они обычно только в одной или в двух плоскостях – под основанием каркаса или по бокам от него.

Поэтому расход их меньше, чем расход проволочных или пластиковых вязальных материалов. Так, если при установке каркаса из 4 продольных прутьев будет произведено 2100 вязок углов, то точек установки бобышек под каркас будет в 2 раза меньше.

Как выбрать арматуру

Выбирая арматуру для перекрытия, стоит принимать во внимание следующие правила:

  • Если армируется основа в одноэтажном доме или же двухэтажном строении, берется арматура 10-24 мм, диаметра. Если брать более толстый диаметр арматуры, прочный материал – это удовольствие стоит дорого. Да и сама прочность не на весь масштаб будет задействована.
  • Оптимально брать именно рифленого типа арматуру. Так она более надежно крепится с бетоном и обеспечивает полную надежность. Гладка арматура – недорога, но она не обеспечивает необходимого сцепления и уровня прочность. Исключение – это поперечного типа соединение.
  • При однородном грунте используют арматуру 10-14 мм сечения. Если грунт неоднороден, то нагрузка возрастает и сечение выбирают в диаметре 16 – 24 мм.

Бесспорно, приобретение толстой, рифленого типа арматуры – удовольствие достаточно дорогостоящее. Но если армирование своего домика на даче или бани проводится собственноручно – объемы работ в таком случае небольшие и соответственно стоимость их не будет слишком бить по бюджету.

Обустройство опалубки и подушки

Для устройства опалубки используются ОСБ-плиты, деревянные конструкции, фанера или ДВП. Материал должен удерживать бетон и не сгибаться под его давлением. Чем выше фундамент, тем прочнее требуется материал.

Сборка опалубки поэтапно:

  • 1 этап. Установка распорок по периметру траншеи (длина распорок в два раза больше, чем принятая высота фундамента). Располагать их следует отступая от низа фундамента на 70% его высоты. В дальнейшем они будут удерживать деревянную основу.

  • 2 этап. Установка опалубки из выбранного материала. Крепить отдельные деревянные элементы стоит изнутри опалубки, чтобы потом без проблем ее разобрать. В готовой основе не должно быть зазоров более 0,3см, чтобы не допустить вытекания бетона и деформации готовой конструкции.
  • 3 этап. Смазывание внутренней части опалубки техническим маслом перед началом бетонных работ. Это обеспечивает легкое снятие опалубки после застывания бетонной смеси.

Следом устраивается песчаная подушка. Ее толщина варьируется в пределах 200 мм. При этом песок следует предварительно утрамбовать. Для быстрой трамбовки достаточно намочить песок водой.

Чем вяжут арматуру

Поскольку в строительстве фундаментов и капитальных стен используют в основном арматуру в виде стальных стрежней, их соединение для восприятия сжимающих или растягивающих напряжений обязательно. В массовом строительстве для соединения применяется метод сварки и вязки, в индивидуальном – обычно только вязки. При этом вязка арматуры выполняется с помощью:

  • вязальной проволоки;
  • арматурных фиксаторов.

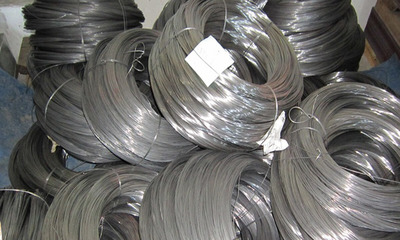

Под термином «вязальная проволока» понимается круглая проволока из низкоуглеродистой стали по ГОСТ3282-74. Она может быть обычной и термически обработанной (с маркировкой «О»), с покрытием и без. Толщина цинкового покрытия определяет класс материала.

Выбирая, какой проволокой вязать арматуру, следует обращать внимание на марку бетона и условия эксплуатации конструкции. При этом учитываются механические свойства

Так, если вязка арматуры под фундамент предполагается вручную, лучше выбирать более тонкий вариант, поскольку без специального инструмента толстая проволока для вязки арматуры требует значительных усилий.

Кроме низкоуглеродистой проволоки промышленного производства допустимо использование металлокорда из автомобильных шин. При сжигании шин металлокорд высвобождается и одновременно проходит термическую обработку, что в дальнейшем упрощает работу с ним. Такой вариант вязального материала приемлем только при малых объемах работ и индивидуальном малоответственном строительстве.

Вязка арматуры – это один из основных этапов работы, по созданию арматурного каркаса. При соединении арматуры, создаётся армирующая конструкция, благодаря которой, бетон получает большую прочность как на сжатие, так и на растяжение. Если пруты соединены неправильно, готовая монолитная конструкция не получит проектную прочность.

Применимы также пластиковые хомуты, обычные и со стальным сердечником. Обычно они используются для стеклопластиковой арматуры. Применение хомутов допустимо в случаях, когда жидкий бетон не будет подвергаться механическим нагрузкам в процессе застывания (по нему не будут ходить, складывать тяжелые вещи, нагружать другими строительными материалами). Этот вариант применим для малоэтажной застройки, поскольку в процессе заливки большой массы бетонной смеси крепления могут смещаться вместе с арматурой. Смещение нарушает работу каркаса и приводит к изменению расчетной прочности конструкции.

Как правильно вязать арматуру для ленточного фундамента

С точки зрения важности, укладка и вязка каркаса никак не менее ответственный этап, что и расчет. Прежде всего нужно понять, для чего все эти хлопоты по предварительному сбору каркаса

Задача тут стоит расположить в пространстве все металлические элементы и зафиксировать до заливки бетоном. И удержать на месте во время заливки. Не нарушая при этом прочностных характеристик самой арматуры – вот почему арматуру вяжут, а не сваривают.

Фото: Схема вязки арматуры для ленточного фундамента

Термическая обработка ослабляет отдельные участки по краям соединения и на разрыв они становятся менее прочными. Хотя в сейсмических районах сварку все же применяют. Но соединяют только вертикальные и продольные связи. А поперечные все равно вяжут. Правда, как уже говорилось, в этом случае стоит применять особую марку арматуры. Той, в маркировке которой есть буква С.

Сначала в траншее устанавливают опалубку. Иногда в качестве нижнего ограничителя использует стенки траншеи, но это не всегда удобно и возможно. Поэтому лучше все же работать с полноразмерной опалубкой.

На опалубку пускают любые доступные материалы: доски, листы РСП, металл

Важно, чтобы все элементы конструкции стыковались с щелями не более 3 мм. В противном случае возможно образование раковин

Лучше, когда схема армирования ленточного фундамента нарисована заранее – легче будет ориентироваться при закладке арматуры внутрь опалубки. Если опалубка выходит высокая, то желательно проектировать ее шириной 50 см или более, даже если требуются в теории менее массивные конструкции – просто чтобы можно было работать внутри нее и нормально соединять элементы.

Вяжут в местах пересечения любых элементов конструкции и там, где они соединяются, наращиваются. Вязки при этом идут не реже чем через 25 см, а взаимный перехлест прутьев должен быть в пределах 25 – 50 диаметров. То есть при толщине 10 мм нахлест должен составлять от 25  до 50 см. На углах частота хомутов удваивается.

Нельзя в углах просто соединять нахлестом продольные прутья и связывать их. Для крепления углов нужно использовать Г-образные или П-образные (при Т-образном примыкании стен) гнутые элементы. При этом нахлест арматуры при вязке минимум 50 диаметров. В углах увеличивают количество и поперечных элементов, пуская их с шагом 0,4 высоты элемента, но не реже чем через 25 см.

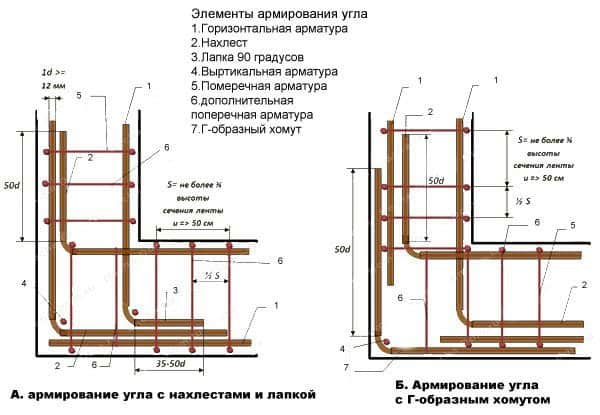

Вязка арматуры на углах

Технически это выглядит примерно так. На дно траншеи засыпают песок толщиной примерно 15 см, проливают его. Затем монтируют опалубку и заливают первый слой бетона примерно в 5 см. Чтобы выровнять основание. Потом монтируют опалубку.

Продольные связи должны проходить не ближе чем в 5 см от стен опалубки. В противном случае они заржавеют. Чтобы арматурный пояс не соприкасался с низом формы, под него подкладывают небольшие камни или кирпичи, которые потом останутся в заливке. Но можно поступить иначе. На месте поперечных арматурин по всему нижнему поясу сверлятся в опалубке отверстия, равные диаметру арматуры или чуть больше. В которые затем вставляют прутья арматуры, отрезанные с небольшим запасом. Получаются как бы небольшие кронштейны, на которые потом и опираются продольные элементы, а уж к ним прикручиваются и вертикальные.

Схема вязки на углах

Арматуру монтируют поясами. Лучше прямо в опалубке. Крутить все это снаружи, а потом переносить в опалубку много сложнее и тяжело физически. Прутья режут ножовкой по металлу, болгаркой, гидроножницами – чем удобнее, что имеется под рукой.

Соединения

Традиционный материал для фиксации арматуры – мягкая вязальная проволока, сложенная вдвое. Считается, что удобнее

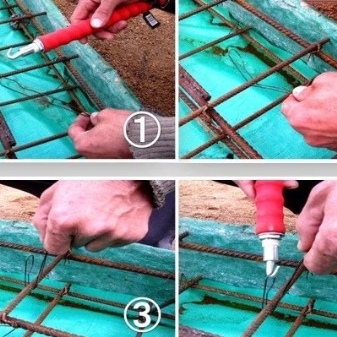

Так вяжут арматуру крючком

всего в работе проволока для вязки арматуры, диаметр которой 1,2 – 1,5 мм. Правда, в пособиях по строительству часто поднимается вопрос, можно ли вязать арматуру пластиковыми хомутами. Этот способ несколько менее бюджетен, но предпочтительнее с точки зрения временных затрат.

Конечно, задача вязки – зафиксировать некую пространственную конструкцию до заливки ее бетоном. И с этой позиции применение хомутов допустимо. Но на деле метод лучше оставить для каких-то неответственных и малогабаритных элементов. Для фундамента все же лучше применять проволоку, поскольку где-то придется опираться на вязки, где-то потребуется максимально жесткое крепление, которых пластиковый хомут не в состоянии обеспечить. Тем более, что существует простое приспособление для вязки, заметно ускоряющее процесс.

Вязка каркаса ленточного фундамента

На дно траншеи на подставки (бобышки) толщиной 4-5 см укладывают расчетное количество продольных стержней (диаметр 12-18 мм). Расстояние между ними зависит от размера фундамента и может составлять от 5 до 20 см. Если стандартной длины одного стального прутка (6 метров) не хватает на всю «ленту», то используют несколько стержней. Между собой их соединяют, соблюдая нормативный нахлест.

Подставки под арматурный каркас

К рабочим пруткам вертикально крепят хомуты из гладкой или рифленой стали диаметром 8-10 мм. Шаг хомутов по строительным нормам должен быть не менее 3/8 от высоты фундамента (20-50 см).

Установив хомуты, к ним проволокой крепят верхний пояс рабочей арматуры, соблюдая проектное расстояние между стержнями.

На углах и примыканиях хомуты ставят чаще (1/2 шага), а рабочую арматуру загибают, связывая со стержнями пересекаемого участка «ленты».

Длина загиба должна составлять не менее 50 диаметров рабочей арматуры.

Изготовление арматурного каркаса в траншее – работа трудоемкая и неудобная. Поэтому опытные строители используют вот такое простое приспособление.

Уложив продольные хлысты на деревянные подставки, к ним привязывают хомуты и нижний пояс рабочих стержней. Готовую конструкцию переносят и ставят в траншею.

Сборка арматурного каркаса монолитной плиты проще, чем ленточного фундамента. Конструкция здесь состоит из двух плоских сеток. Нижние стержни укладывают перпендикулярно с заданным шагом и связывают между собой. Затем в точках их пересечений ставят подставки из стальных прутков и прикручивают к ним верхнюю сетку.

Подставка для монтажа верхнего каркаса  монолитной плиты

В последние годы для сборки каркасов начали использовать арматуру из стеклопластика.

Вязать ее можно несколькими способами:

  • отожженной стальной проволокой;
  • пластиковыми стяжками-хомутами;
  • пластмассовыми клипсами-фиксаторами.

Арматура, требования к ней и расчет

Под фундамент здания обычно берут металлические прутья, класс А III и выше.

Сечения:

  • холоднотянутый прут – не меньше трех миллиметров;
  • горячекатаный – не менее шести миллиметров.

Сталь должна относиться к классу 15 или выше. Обязательна обработка составами, препятствующими возникновению коррозии.

Возможно применение и арматуры из композитных материалов. Она проще в монтаже, более упругая, более жесткая и не такая пластичная. Преимуществом композита является неподверженность коррозирующим процессам, этот материал хорошо выдерживает вертикальную нагрузку и не образует мостиков холода.

Диаметр прутков и как рассчитать их количество?

Основа арматурного каркаса: вертикальные элементы – ребристые прутки с диаметром 1-1,2 см.

Горизонтальные связующие элементы изготавливаются из монтажной арматуры с сечением в 6-8 мм.

Они необходимы для соединения вертикальных в общую конструкцию.

Верхние концы вертикальных прутьев должны выступать из бетонной смеси на высоту в десять-двадцать сантиметров от уровня заливки. Они требуются для привязки ростверка.

Объем требующихся для процедуры прутьев определяют так: общее значение диаметра их в бетонном основании не должно превышать 0,25 процентов от диаметра столба-основания. Рекомендуемый вариант соотношения диаметров 1 к 25.

Визуально расчет выглядит так:

Для столбов подойдет и пространственный каркас, в котором прутки между собой соединены вязальной проволокой. Положение фиксируется до начала бетонирования.

Чтобы получить каркас для столба в 20 см диаметром при  глубине закладки фундамента в два метра, требуется четыре вертикальных прута. Сечение не менее 10 мм, лучше двенадцать. Шаг для перевязки 50 см, а значит, потребуется четыре места горизонтальных соединений.

Принцип расчета выглядит так:

  1. количество ребристых прутьев (длина) рассчитывается с учетом припуска в 200 мм, который необходим для проведения привязки ростверка. Получается, что на один столб надо (2+0,2)*4=8,8 метров прутка сечением 10-12 мм;
  2. для выполнения горизонтальных соединений количество гладкой арматуры рассчитывается перемножением 0,2*4*4=3,2 метра прутка диаметром 6-8 мм;
  3. чтобы посчитать объем проволоки для вязки каркаса, останется выполнить такое действие 0,3*4*4=4,8 метра.

Получив количество материала, требующегося на один столб, остается только перемножить это на общее число столбов.

Общие рекомендации

Определившись с применяемым для вязки инструментом, заготовив необходимые материалы и выполняя работы, руководствуйтесь следующими рекомендациями:

  • обеспечьте одинаковое расстояние (4-5 см) от горизонтально расположенных элементов каркаса усиления до почвы, используя деревянные подкладки или неметаллические опоры. Прутки не должны касаться грунта на дне траншеи;
  • неподвижность перпендикулярно расположенных стальных прутьев при фиксации проволокой можно обеспечить, используя несложное приспособление, зажимающее концы стержней досками;
  • вертикально расположенные прутья, предназначенные для фиксации горизонтальных стержней, не забивайте в почву. Применяйте неметаллические подстаканники, что позволит предотвратить контакт прутков с грунтом и надежно защитить его бетоном от коррозионных процессов;
  • проверьте надежность фиксации элементов каркаса с помощью проволоки. Ошибки в фиксации стержней – незначительно влияют на расположение контура усиления при ручной заливке. Однако, применение бетононасоса, подающего состав под давлением, способно повлиять на расположение элементов, раздвигая их или смещая конструкцию;
  • дополнительно проверьте надежность крепления стержней в углах каркаса, которые являются уязвимым участком любого фундамента. Не допускаются расположенные под прямым углом концы прутков, которые должны иметь загибы;
  • критерием правильно выполненных работ по вязке является неподвижность пространственной конструкции под воздействием человеческого веса;

обеспечение конструкцией усиления поставленных задач возможно при правильном подборе сортамента прутьев, определении расположения и количества элементов, согласно предварительно выполненным расчетам.

Помните, вязка стержней пространственной конструкции обеспечивает только фиксацию элементов каркаса. При заливке бетона зафиксируйте неподвижно контур усиления, что гарантирует требуемые эксплуатационные характеристики монолитного фундамента.

Правила крепления стержней

По этой схеме можно обвязывать арматуру:

  • Проволока связывается вдвое.
  • Через петлю просовывается крючок.
  • С обратной стороны конец заматывается вокруг пересечения и тоже закладывается в крючок.
  • Проволока закручивается.

Рекомендованные правила и методы работы при вязке:

  • Стержни подтягиваются, скручиваются, концы откусываются кусачками;
  • Проволока скручивается в несколько оборотов при ее сильной натяжке;
  • Стержни и хомуты перевязываются.

Использование скрепок, скоб, хомутов

При необходимости ускорить вязку используют вышеупомянутые материалы. В этих ситуациях производится вязка руками без использования инструмента. Стержни с небольшим диаметром могут связываться самозатягивающимися пластмассовыми хомутами. Универсальные приспособления, подходящие для любых сечений. Они легкие, устанавливаются руками и не вымазывают. Не стоит забывать о том, что у них невысокая прочность и при пониженных температурах они могут повредиться.

Преимущества скоб и других фиксаторов этого же типа:

  • Повышается производительность;
  • Повышается плотность связанных узлов;
  • Просты в использовании.

Распространенные ошибки

Чаще всего допускается следующая оплошность – отклонение от главных принципов углового армирования. В таких случаях основные продольные прутья просто перехлестываются в углах и связываются между собой.

Но подобное крепление при нагрузках не работает. Связка быстро разрушается, а без фиксации углов конструкция неизбежно выйдет из строя.

Строители допускают и другие ошибки:

  • отсутствие соединительных элементов между внешним и внутренним контуром каркаса;
  • при сварке деталей допускается угловое расположение стыков;
  • вязка осуществляется не по технологии, а простым скручиванием обычной проволокой;
  • подошва фундамента не связывается с армирующим каркасом;
  • каркас создается без внутреннего контура.

Ошибки, допущенные при обустройстве фундамента без разборки здания исправить невозможно. Их можно только избежать, подготовив предварительно грамотный проект и пригласив квалифицированных ответственных строителей.

Все самое важное об армировании ленточного фундамента найдете в этом разделе сайта

Эксплуатация

Перед началом вязки арматурных каркасов стоит изучить требования ГОСТ относительно проволоки для вязки:

  • для обеспечения надежной фиксации арматурных стержней диаметром до 12 мм предпочтителен вариант использования проволоки сечением 1,2 мм;

  • для вязки стержней сечением от 16 до 18 мм диаметр проволоки должен соответствовать 1,6 мм;

  • вязка арматуры диаметром свыше 18 мм потребует использования проволоки диаметром от 2 мм.

Перед проведением работ по формированию надежного каркаса из арматурных стержней мастеру нужно подготовить необходимые материалы, перенеся их к месту монтажа каркаса.

Арматурные каркасы имеют свои особенности.

  1. Материал. Классический вариант – сталь, прочность которой может быть разной. Преимущество материала в том, что его можно сваривать или гнуть до достижения нужного результата. Иногда встречаются каркасы из композитных материалов, недостаток которых в несгибаемости и невозможности сварки.

  2. Профиль. Для армирующих каркасов под фундаменты или другие изделия используют два вида арматуры: с гладким или периодическим профилем. Второй вид необходим для организации надежного сцепления с бетоном.

Вязка арматуры проводится разными вариантами. Выбор нужного способа определяется типом фундаментной монолитной плиты, расходными материалами и инструментом, который будет использован при вязке. Например, если для вязки используют стандартные хомуты из пластика, то достаточно будет хорошо затянуть крепежи. Вязать в этом случае каркас не потребуется.

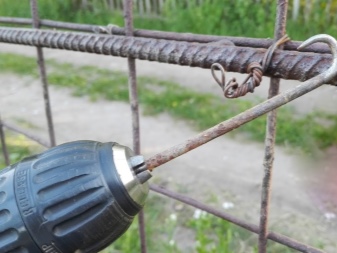

Работа с электрическими инструментами требует особого подхода, хотя и не представляет ничего сложного. Например, при использовании пистолета устройство необходимо сначала зарядить, а также заправить катушку проволокой. Чтобы получить проволочный узел, оператору останется нажать на курок.

С особенностями работы с крючком стоит разобраться детально.

Способ 1

Удобный вариант вязки арматурного каркаса, который требует выполнения следующих действий:

  1. сначала нужно сложить кусок проволоки в 2 раза;

  2. затем провести материал под арматуру туда, где будет соединение;

  3. третий этап подразумевает продевание крючка в петлю;

  4. свободный конец нужно подтянуть к инструменту и наложить на крючок, слегка согнув;

  5. в конце останется скрутить оба конца проволоки.

Способ 2

Этот вариант имеет много схожих моментов с первым. Инструкция:

  1. проволоку складывают в 2 слоя и заводят под стержни каркаса;

  2. крючком поддевают проволоку в форме петли;

  3. образуют О-образную петлю путем перегибания второго конца проволоки через крючок;

  4. крутят петлю до получения прочного узла;

  5. вытаскивают крючок.

Довольно простой и легкий вариант обвязки арматурных стержней.

Способ 3

Считается наиболее удобным способом, так как позволяет задействовать только одну руку. Вторая при этом остается свободной. В этом случае потребуется:

  1. завести проволоку под арматуру;

  2. вставить в петлю крюк и поддеть инструментом второй конец проволоки;

  3. загнуть проволоку вниз;

  4. потянуть крюк и несколько раз закрутить петлю.

Способ 4

Еще один распространенный вариант обвязки каркаса. Арматурщику понадобится:

  1. сложить проволоку в 2 слоя и завести в место стыка;

  2. прижать материал к арматурному стержню;

  3. согнуть проволоку к себе;

  4. вставить крюк и сделать несколько оборотов, зацепив проволоку.

​​​​​​Плюс такого способа в получении надежной и долговечной скрутки. Опытные мастера дополнительно советуют подгибать проволоку под крюк перед основным этапом скрутки. Большое количество оборотов при этом делать не стоит, чтобы не сломать узел.

Вязка арматуры – не самая простая, но выполнимая задача. Для проведения работ потребуется проволока и специальный инструмент, с помощью которого будет выполняться процесс. Арматурщик может отдать предпочтение как механическим приборам для создания проволочных узлов, так и автоматике.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
