Как запилить стропила под нужным углом?

Классификация стропильных ног

Стропилами, или же стропильными ногами, называются деревянные или металлические балки, установленные на короб дома под заданным углом. Они определяют конфигурацию кровельной конструкции, принимают на себя и стойко сопротивляются сумме постоянных и временных нагрузок, действующих на верхнюю ограждающую систему постройки.

Конструктивная простота стропильных ног крайне обманчива. На самом деле это довольно сложные элементы, требующие тщательной разметки и аккуратного раскроя. Нестыковки в соединениях стропильных ног с мауэрлатом, друг с другом и прочими составляющими системы приводят к изменению формы скатов, нарушению целостности покрытия и разрушению узлов.

С другой стороны, грамотная установка стропильных ног может скорректировать некоторые ошибки в возведении коробки дома, а не усугубить положение четким повторением и усилением перепадов высоты стен. Правда в таких ситуациях элементы каркаса изготавливают в индивидуальном порядке и скрупулезно подгоняют по факту непосредственно на объекте.

Однако прежде чем разбираться со спецификой монтажа, нужно выяснить, в чем заключаются их конструктивные различия, согласно которым стропильные ноги делятся на две группы, это:

• Висячие. Вид стропилин, не имеющих верхней опоры. В вершине крыши стропильные ноги упираются торцами друг в дружку. Чтобы под весом компонентов кровельного пирога и снега, такая конструкция не распирала брус мауэрлата, висячие стропила соединяют горизонтально установленной затяжкой.
• Наслонные. Разновидность стропильных ног, укладываемая на две разные по высоте опоры. Вверху они чаще всего опираются на установленный в крест стропилинам коньковый прогон, реже упираются запиленными под углом торцами друг в дружку. Низ ложится на мауэрлатный брус или упирается в него.

От того, к какой группе относятся стропильные ноги, зависит сфера их применения и технология установки. Висячую разновидность собирают на земле, а выполненные в виде своеобразных треугольников фермы поднимают на крышу и монтируют в полностью подготовленном к установке виде.

Плюс сооружения стропильного каркаса по висячей технологии заключается в безопасности работ и возможности выполнить максимально точно узловые соединения. Если в сооружении крыши используется самый простой вариант висячей фермы с затяжкой внизу, можно отказаться от устройства мауэрлата, в место которого вполне подойдет неширокая выравнивающая доска.

Минусы висячей технологии сопутствуют преимуществам. К примеру, собранную на земле ферму гораздо сложнее транспортировать к месту установки, чем доски и брус для наслонных стропилин. Есть ограничения по перекрываемым пролетам: пределом считается 14 м, свыше которого неразумно устанавливать склонные к провисанию деревянные балки без промежуточных опор.

Стропильные ноги наслонной группы и верхом, и низом опираются на независимые конструкции. Верхушкой их укладывают на прогонную конструкцию, которая монтируется по балкам перекрытия или по лежню, заменяющему мауэрлат на внутренней стене. Низ либо устанавливается на мауэрлат, либо упирается в него, зацепившись за брус зубом или пришитым вместо зуба опорным бруском.

Преимуществом наслонных систем по праву признана возможность перекрытия практически любых по габаритам пролетов. Просто при увеличении перекрываемого пространства конструкция усложняется: дополняется подкосами на пару со стойками, дополнительными прогонами вкупе с лежнями, схватками.

Собирается и монтируется наслонная конструкция дольше, т.к. сооружают ее не из ферм, а из отдельных элементов. Однако как раз у этой схемы больше возможностей в корректировке недочетов короба или неравномерно осевшего сруба. Т.к. стропила наслонного типа укладываются поштучно, есть возможность слегка изменить положение и размеры узла, чтобы в итоге сформировать безукоризненно выровненную плоскость ската.

Армирующий пояс

Схема крепления мауэрлата к армопоясу.

Такая конструкция требует дополнительных трудовых и финансовых затрат, но обеспечивает максимальную надежность и долговечность сооружения.

Наиболее распространенный способ изготовления армирующего пояса включает установку деревянной опалубки. Внутри опалубки монтируется каркас из стальной арматуры диаметром 12-14 мм. Основные прутья размещаются вдоль стены, а между ними в вертикальном и поперечном направлении крепятся соединительные элементы из прутка или проволоки диаметром 6-8 мм. К металлическому каркасу привариваются вертикальные шпильки с резьбой для установки мауэрлата. Шаг установки шпилек 120-180 см. После установки армирующих элементов производится заливка бетонным раствором. Брусья мауэрлата крепятся на шпильки с помощью гаек.

При сооружении армирующего пояса можно использовать стандартные U-образные бетонные блоки. Такие элементы устанавливаются с помощью цементного раствора на стены. Внутри желоба монтируется армирующий каркас по описанной технологии. После изготовления каркаса производится заливка бетонным раствором.

Монтаж промежуточных стропил

Нужно придерживаться следующих правил:

Промежуточные и центральные стропила монтируют по верху конькового бруса. Они тоже должны выходить за пределы стен здания. Их количество рассчитывают отталкиваясь от длины жилища.

При монтаже угловых стропил их верхнюю часть укладывают на накосные стропила. их размер сокращается, при приближении к углам строения.

Их устанавливают концам конька. Для этого требуется найти точку на мауэрлате точно на середине стены, а также точку середины толщины кровельного конька. Именно здесь нужно установить первое центральное стропило.

Потом нужно установить центральные стропила на скатах в форме трапеции, а также установить параллельно им оставшиеся промежуточные стропила.Вычислить расстояние, на котором их необходимо устанавливать можно таким способом: длину конькового бруса нужно разделить на величину, большую числа устанавливаемых стропил на единицу.

В основном эта величина находится в пределах от шестидесяти до восьмидесяти сантиметров. Длину стропила можно вычислить простым методом: поставить его в место монтажа, затем прибавить длину карниза и обозначить спилы.

Важнейший момент при возведении стропильной системы — это соединение в пересечении центральных и диагональных стропил на брусе конька. Для нужно сделать надрезы с двойными скосами. Чтобы соединение было прочным нужно воспользоваться стяжками.

Декоративные стропила: 0% нагрузки

Первым делом определитесь с самым главным пунктом: типом крыши и ее назначением. Дело в том, что крыша жилого дома зимой выдерживает большую шапку снега, постоянный ветер на высоте, ее нередко утепляют изнутри, а вот к стропильной системе небольшой беседки, спрятанной под кронами деревьев, предъявляют совсем другие требования.

Например, если вы строите перголу в ее классическом понимании, то совершенно не важно, какое именно будет у нее расстояние между стропилами – это уже чисто эстетический фактор:

В приведенной иллюстрации видно, что даже в такой постройке есть свой шаг стропил. Ведь здесь он обеспечивает и эстетический фактор, и жесткость самой конструкции. Но выбирают шаг произвольным путем.

Стропильная система шатровой крыши: сопряжение ее отдельных частей

Шатровая кровля может быть многоскатной, трапециевидной, купольной и другой. Самым важным условием при ее монтаже является соблюдение симметрии.

Конструкция имеет аэродинамические свойства, способна выстоять даже перед прямым шквальным ветром, предотвратить проникновение влаги и потоков холодного воздуха в чердачное помещение. Для многих этот тип – самый привлекательный.

Шатровая крыша имеет и некоторые недостатки. Например, высокая степень сложности ее конструкции, площадь мансардного чердачного этажа получается намного меньше, чем в случае двускатной.

Расчет шатровой крыши ↑

Для строительства шатровой крыши необходимо провести тщательнейшие расчеты. К ним приступают только после определения формы кровли и угла наклона скатов.

Чаще всего в основании лежит квадрат, тогда ее боковыми гранями будут выступать равнобедренные треугольники. Таким образом, для расчета полной площади крыши в этом случае необходимо:

• посчитать площадь ската (площадь равнобедренного треугольника);
• умножить результат на четыре;
• посчитать площадь свесов карниза (площадь равнобедренной трапеции);
• все полученные данные необходимо сложить.

Конструкция стропильной системы ↑

Под стропильной системой для шатровой крыши подразумевают конструкцию, которая включает:

• Стропила диагональные (накосные), расположенные по углам каркаса. Один его конец опирается на мауэрлат, а другой – на ноги стропил. На данный элемент приходится довольно существенная нагрузка, так как они служат основанием для нарожников (ног).
• Нарожники. которые крепят к накосным.
• Мауэрлат – это балки, которые служат опорой для нижних концов стропил.
• Коньковые и боковые прогоны
• Прогоны, лежни, ригели, всевозможные дополнительные опоры, которые придают конструкции необходимую жесткость и другие.

На какой именно элемент опирается система зависит от материала, из которого построен дом:

• деревянный каркасный – верхняя обвязка;
• каменный и кирпичный – мауэрлат;
• сруб – верхние венцы.

Монтажные работы по установке ↑

Основные узлы и стропила собирают из пиленых досок, бревен и бруса на земле, используя заранее подготовленный шаблон. Толщину материала определяют, исходя из длины стропильной ноги, шага, длины нарожника, уклона крыши и предполагаемых нагрузок.

Первоначальная сборка строительных конструкций для каменных и кирпичных домов также производится на земле по мауэрлатам. В деревянных строениях опорой является специальная верхняя обвязка и верхние венцы срубов.

• Начинают с постройки основания – на стены укладывают лежни и мауэрлаты. Надо учесть, что в случае кирпичной кладки используют прокладочный материал с высокой влагостойкостью. На них настилаются подмости.
• Накосные стропила поднимают из противоположных углов и соединяют в коньковом узле. Любая врезка в мауэрлат может его ослабить, поэтому желательно использовать врезанную балку.
• Поднимают оставшиеся накосные, подгоняют врубки и скрепляют в коньке при помощи затяжек. Отличие шатровой крыши от других четырехскатных в том, что в ней нет прогона и накосные (диагональные) соединены в коньковом узле. Добавочную прочность такому виду придает дополнительная стойка в центре, выступающая в качестве подпорки.
• В скатах устанавливают подкосы, раскосы и диагональные связи, чтобы обеспечить со стороны фронтонов сопротивление ветровым нагрузкам
• На последнем этапе устанавливают нарожники со стойками и подкосами. Добавочную жесткость стропильных ног обеспечивают дополнительные опоры – шпренгели.

Главным условием при монтаже шатровой крыши является установка диагональных стропил строго под прямым углом (90 градусов).

Стропила в обязательном порядке скрепляют со стенами:

Деревянные стены – при помощи металлических скоб стропила фиксируют к второму венцу.

Каменная и кирпичная стена – из проволоки (4-6 миллиметровая) делают хомуты и надевают на стропила, закрепив концы за вбитый в стену штырь .

Чтобы стена оказалась защищенной от воды, необходимо установить свесы, как минимум на полуметровом расстоянии от наружной поверхности стены. Если они выступают недостаточно, их удлиняют, то есть к ним прибивают на ребро обрезки досок, так называемые, «кобылки».

Теперь все готово к укладке обрешетки, гидро-, пароизоляции и кровельного материала.

Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке.Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Несущий каркас крыши состоит из стропильной системы, которая включает элементы:

• Мауэрлат — опорная балка, расположенная по периметру дома в верхней части стен. Нагрузка от вышележащей конструкции, снега и ветра передается коробке через нее.

Крепление мауэрлата

Мауэрлат

Стропильные ноги или стропила — наклонные элементы, которые монтируют с шагом 80-200 см и соединяют горизонтальными прогонами. Передают усилия от кровли на мауэрлат. По виду опирания их разделяют на наслонные или висячие.

Крепление стропильной ноги к мауэрлету.

Конек — горизонтальный брус для крепления стропил, верхняя точка крыши.
Стойки, подкосы, распорки, ригели — горизонтальные, вертикальные и диагональные элементы для придания жесткости каркасу.
Лежень — горизонтальный брус для опирания стоек, уложенный на внутреннюю несущую стену.
Обрешетка, настил — основание для слоев кровельного пирога, добавляет стропильной системе устойчивость.
Кобылка — элемент, удлиняющий стропила. Применяют при недостаточной их длине для формирования свесов.
Затяжка — потолочная балка, элемент перекрытия этажа или усиливающая стропильную систему горизонтальная связь.

По обрешетке монтируют слои гидро-, шумо- и пароизоляции, утеплитель, если чердак жилой, и кровельные материалы.

Стропильная система двускатной крыши в частном строительстве обычно изготавливается из дерева. Материал доступен, прост в обработке, позволяет возводить легкие пространственные конструкции, не перегружающие стены и фундамент.

Схемы стропильной системы двухскатной крыши.

Иногда для сооружения каркаса применяют металлический прокат — швеллеры, трубы, двутавры, уголки. Такой способ в индивидуальном строительстве используется значительно реже. Конструкции из стали дороже, сборка требует профессиональной квалификации и оборудования.

Сечения стандартных несущих элементов составляют:

• мауэрлат (лежень) — брус толщиной от 100, высотой от 150 мм, бревно диаметром 170-190 мм;
• стропила — брус 50х150, 100х150 мм, стесанные на один кант бревна, доски, уложенные на ребро;
• стойки — 100х100 мм;
• доски обрешетки — толщина 25 мм.

При больших пролетах домов и высоких нагрузках размеры сечений несущих элементов определяют расчетом на прочность.При соответствующей подготовке антисептиками древесина устойчива к гниению. Специальные составы — антипирены — защищают материал от возгорания.

Помимо несущего каркаса и покрытия крыша содержит элементы:

• свесы — выступающие за пределы наружных стен продолжения скатов, оберегают ограждающие конструкции от стекающей воды;

ендовы, разжелобки — элементы для обустройства стыков при пересечении плоскостей кровли, необходимый узел в кровлях, состоящих из нескольких двускатных форм.

С боков крышу ограничивают фронтоны — части стен треугольной формы. Чердак может выполнять функции мансарды и использоваться как жилое помещение для постоянного или временного проживания.

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

1. Мауэрлат – основа конструкции кровли. «Фундамент» крыши крепится по периметру стен и равномерно распределяет нагрузку, защищает постройку от опрокидывания. Мауэрлат изготавливается из бруса, в деревянном доме роль этого составляющего выполняет верхняя обвязка стен.
2. Стропильные ноги – удерживают вес кровельного пирога. Между стропилами укладываются листы утеплителя, а сверху монтируется обрешетка.
3. Прогоны – брусья, горизонтально расположенные вдоль кровли. Выступают как опора для стропильных ног. Различают коньковый прогон (находится на вершине кровли, удерживает стропила) и боковые прогоны (находятся посередине стропильных ног).
4. Стойки – дополнительные упоры для конька и стропил, берут на себя часть веса конструкции.
5. Подкосы – наклонные брусья, подпирающие стропильные ноги. Усиливают прочность и жесткость сооружения.

Расчет стропильной системы

Постоянные нагрузки можно определить по весу 1 м2 кровельного покрытия, обрешетки

Важно что бы вес на 1 м2 кровли был в пределах 40-45 кг

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

• для черепичных кровель, шифера 22 гр.;
• для металлочерепицы — 14 гр.;
• ондулин — 6 гр.;
• профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA. Где А угол наклона, L-ширина здания.

Рассчитать длину стропила на двухскатную крышу, можно по формуле: Lcтр=1/2Lпр*sinA.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Таблица размеров стропил, в зависимости от шага их установки

Длина стропил, мм	Расстояние между стропилами, мм	Размер сечения бруса стропил, мм
до 3000	1200	80 × 100
до 3000	1800	90 × 100
до 4000	1000	80 × 160
до 4000	1400	80 × 180
до 4000	1800	90 × 180
до 6000	1000	80 × 200
до 6000	1400	100 × 200

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу.  Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Вырубка посадочного места

Важно понимать, что выполнить идеальный запил на строительной площадки невозможно. Причины могут быть разными: недостаток высокоточных инструментов, неравномерное положение мауэрлата, неудобная позиция и так далее

Поэтому относительно проектного значения, может измениться угол наклона ската. Тут, главное, сохранить единую линию положения стропил.

Самый простой способ сделать одинаковый запил на стропилах — использовать шаблон. Правда, не во всех случаях этот вариант подойдет, так часто крыши бывают неровными. Тогда придется рассчитывать угол и место вырубки на каждой стропиле индивидуально.

Для основы шаблона возьмите обрезок доски, кусок ДВП или фанеры, подойдет даже плотный картон. На заготовке проведите линию от нижнего края на расстоянии не больше третье часть ширины стропилины. Такую же черту необходимо провести на всех брусьях которые планируете подрезать. Дело в том, что глубже делать распил не рекомендуется из-за потери прочности. Далее, отметьте точки, в которых стропила будет прилегать к мауэрлату, сделайте перпендикулярную черту, относительно прошлой линии.

Теперь перейдем к изготовлению шаблона, определив углы вертикальной и горизонтальной части зарубки. Для этого приложите заготовку к торцу мауэрлата, сохранив уклон будущей крыши. Напротив угла должна быть точка пересечения линий, которые сделали до этого. Проведите линии треугольника и вырежьте получившийся шаблон.

Прежде чем переносить разметку на стропила проверьте точность готового изделия. Пройдитесь по крыше и проверьте степень примыкания по всей длине мауэрлата. При необходимости сделайте коррективы, но не стоит ожидать идеального варианта. Перепады в 2—3 миллиметра допустимы.

Далее, приложите шаблон к стропилам и перенесите разметку

Важно, чтобы распил был произведен на равном расстоянии от коньковой стороны. Первый пропил должен быть сделан поперек волокон

Важна максимальная концентрация, чтобы не выйти за очерченные границы. Если не уверены в собственных силах, тогда воспользуйтесь ручным инструментом. Так вы снизите процент брака и время на переделку.

Второй срез выполняется топором, так как электропила может быть застопорена. Тут так же понадобится сноровка и сила

Важно проследить чтобы топор был довольно острым, тогда дело будет спориться лучше и можно избежать сколов

Наконец, сверьте получившийся запил с шаблоном и при необходимости внесите поправки. После чего можно выполнить монтаж готовой стропильной ноги или сделать посадочные места на оставшихся деталях.

Подбираем материал для стропил

Итак, если вы определились с будущими нагрузками, самое время подобрать подходящий материал. В качестве его для изготовления стропил обычно используются:

• Древесина. Массив, доски или клееный брус.
• Облегченный металлический профиль. Речь идет о профилях из оцинкованной стали.
• Черный металл. Это двутавры и стальные швеллера.
• Тяжелые железобетонные конструкции для промышленного строительства.

Если на стропильную систему большие нагрузок не ожидается, то стропила делайте из сухой строганной доски с небольшим сечением. А вот если в вашей местности не редкость снег по колено и кровельный материал будет не из легких – тогда некоторые из составных элементов вам придется изготавливать клееными. Вот и вся разница.

Из доски удобнее всего делать удлиненные боковые стропила и диагональные стропильные ноги. Итак, доска в 40 мм толщиной, которую часто используют для хозяйственных построек, для крыши не годится. Не менее 50 мм! Причем чем длиннее планируется стропильная нога, тем шире должна быть сама доска. Так, стропила длиной 6 метров и вовсе придется делать из доски шириной 150 мм, а еще длиннее – из доски 180 мм.

Для крыши каркасного дома это действительно один из самых лучших вариантов!

А еще стропила из доски – наиболее экономичны, и при этом почти не уступают в прочности брусовым

Важно только правильно подобрать сечение и использовать качественный материал. Поэтому при покупке материала обязательно захватите собой специальный прибор для замера влажности древесины и воспользуйтесь им

Нет ничего хуже сырых стропил. И дело не только в будущей плесени: такую крышу станет вести и коробить, ведь этот материал меняет свои формы при высыхании. У стропил полетят крепления и даже отскочит местами покрытие вашей двускатной крыши. Одним словом, проблем не оберетесь!

Зато из обычной доски удобнее всего сращивать стропила по длине:

И, вам будет интересно узнать, что стропила можно изготавливать не только из дерева! Так, былую популярность себе сегодня возвращают железные стропильные системы, которые когда-то использовались исключительно для промышленного строительства. И, заметим, у этого материала для крыши немало своих преимуществ, наиболее ценное из которых – полное отсутствие грибка от сырости. Подкровельное пространство ведь как раз чаще всего «радует» случайными протечками.

А сама работа с такими стропилами при монтаже не сложнее, чем с деревянными — смотрите сами:

Брус более прочен, но плох тем, что имеет большой вес и в местах креплений приходится делать врубки. Для бревна это не только проблема, но и некоторая потеря несущей способности такой стропильной ноги. Но пока что этот материал – самый популярный для изготовления стропил.

Более всего для изготовления стропил подходит пиломатериал, который отвечает требования ГОСТ 8486-86 или 2695-83. А это:

• Влажность не более 18%, измеренная влагометром.
• Трещины, которые не сквозные и не превышают половины длины доски.
• На каждый погонный метр – не более трех сучков, и каждый из них – не более 30 мм диаметром.

А потому при покупке древесины на стропила обязательно проверяйте документы у продавца, которые говорят о качестве продукции.

Важен также и сорт древесины. Чем меньше сучков и трещин будет на брусьях, тем лучше. Некоторые сорта также радуют хорошей влагостойкостью и сопротивляемостью гниению и вредителям. Для крыши это то, что надо. Поэтому рекомендуем делать стропила из древесины хвойных пород, которая богата смолой, а смола – это естественный барьер от гниения. Но специальная обработка все-таки нужна.

И учтите также такой факт: при изготовлении стропильной системы материала нужно приобретать на 5-7% больше, чем необходимо, ведь не всегда будет получаться сделать идеальный разрез стропила или врубок нужной глубины. Перерасход все равно будет, а потому запаситесь им заранее, чтобы на всю стропильную систему у вас было дерево одной влажности и свойств.

В противном случае, если какие-то отдельные элементы крыши вам пришлось приобретать отдельно, они могут сохнуть дольше (дерево всегда сохнет), или наоборот. Перекосы могут получиться немалыми, т.е. на весь каркас крыши постоянно будут воздействовать разные физические силы растяжения и давления. Любой опытный кровельщик вам скажет, как это плохо и чем это чревато. А потому – материал для изготовления стропил берите больше, чем планируете. Если все пройдет гладко – будет из чего смастерить первую скамейку перед новым домом.

Технология монтажа

Установка стропильного кровельного каркаса не имеет никаких особенностей и выполняется по стандартной схеме. Однако для того чтобы правильно установить конструкцию, осуществить крепление к мауэрлату и выдержать одинаковый угол на границе основания кровли и стропильной ноги, потребуется сделать предварительный чертеж.

Схема, по которой стоит крепить части стропильных систем, заключается в следующем.

1. Первым делом мастеру потребуется уложить мауэрлат на несущие стены здания. Данный элемент конструкции выполняет опорную функцию. Он способен равномерно распределить нагрузку и передать ее фундаменту. Если здание создано из бревен или бруса, то вместо мауэрлата может быть использован верхний тип венца.
2. Возводят шаблон стропильной ноги. Он выступает образцом, по которому в дальнейшем будут выполняться оставшиеся стропила.
3. На окончании стропильной ноги производят запил для мауэрлата. Если выпилы сделать непосредственно в мауэрлате, то это может привести к снижению прочности и ухудшению несущей способности.
4. Изначально фиксируют первую и последнюю стропильную ноги. При этом нужно обязательно проверить соединение и угол на границе элементов. Чтобы выполнить процедуру, необходимо поставить строительный уровень.

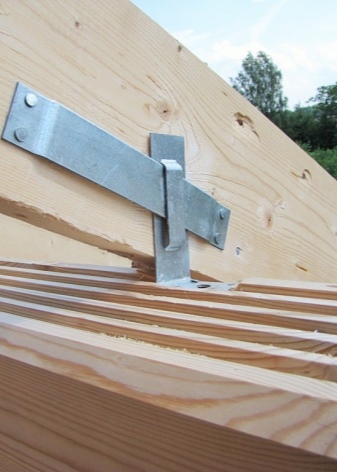

5. На окончании ноги требуется зафиксировать скользящую стропильную опору. Для улучшения надежности фиксации крепят направляющие и бегунки. Выполняется работа при помощи нескольких метизов.
6. Верхние стропильные ноги монтируют с использованием металлических пластинок либо гвоздей. Последние могут соединяться шпилькой, от которой зависит подвижность элементов.
7. На границе первой и последней стропильных пар требуется натянуть шнур, а также установить оставшиеся элементы сооружения.

Стропила, как и кронштейны, должны крепиться с особой надежностью. Если его просто упереть в балку, то окончание будет скользить. Из-за этого момента может разрушиться вся кровля. Некоторые мастера фиксируют опоры затяжками, но такой способ не нашел широкого распространения.

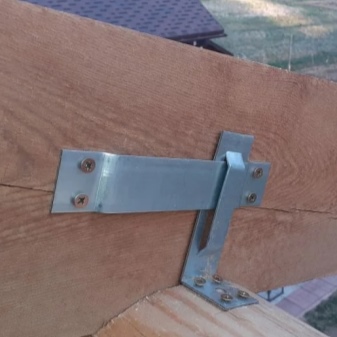

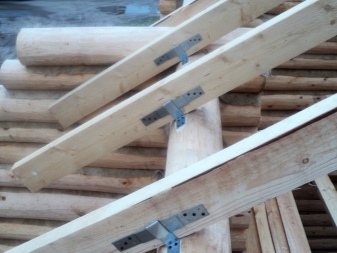

Специалисты советуют устанавливать скользящие опоры для стропил с помощью специальных саморезов. Обычный саморез не имеет возможности выдержать значительные нагрузки, которые будут возникать при влиянии на движимые части конструкции. Для того чтобы стропила не разрушились под своим весом, мастера должны придерживаться особой технологии работы.

Чтобы кровля прослужила как можно дольше, стоит прислушаться к следующим рекомендациям профессионалов.

1. Салазки должны выступать перемычками во время соединения верхнего венца и стропильной ноги.
2. Направляющая линейка фиксируется параллельно относительно ноге стропила. В этом случае монтаж уголка должен быть перпендикулярным.
3. Не стоит забывать об обработке каждого составного деревянного элемента крыши специальными веществами.
4. Опоры требуется устанавливать на системы с правильными пропорциями.
5. Коньковые соединения можно фиксировать болтами, шпильками, шарнирами.
6. Для простоты монтажа стоит использовать стропила с одинаковыми габаритами.
7. При выполнении монтажа можно применять технологию с наращиванием досок. Такой методикой прорабатывают длинные пролеты. Элементы в этом случае соединяют длинными метизами, а древесина наращивается внахлест.

Неправильный монтаж скользящих опор для стропил может повлечь проблемы в свободном перемещении деталей относительно друг друга. Трение, которое будет возникать, впоследствии повредит крепеж, а также станет причиной заклиниваний пластинок и отрывания уголков. Для того чтобы кровля долгие годы выполняла свое прямое предназначение, перед зимним периодом года и после него стоит внимательно осматривать все соединения на ней. Также специалисты категорически не рекомендуют утеплять крышу, на которой присутствуют салазки.

Скользящие опоры для стропил – это важный элемент каждой кровли. Их установка позволяет сохранять крышу прочной и герметичной на протяжении десятилетий. Главное, чтобы установка осуществлялась с особой аккуратностью и по правильной технологии.

В следующем видео информация представлена более наглядно.
