Как осуществляется расчет арматуры фундамента?

Расчёт композитной арматуры

Арматура из композитных материалов начала использоваться в строительной области России относительно недавно, поэтому следует затронуть некоторые нюансы, касающиеся этого материала. В виду использования при изготовлении волокон стекла или базальта, данный армирующий материал имеет значительные отличия от классической стальной арматуры по прочности в сторону положительных качеств. Наглядно оценить разницу можно из расположенной ниже таблицы.

Характеристика	Стальная арматура класса АIII	Композитная арматура
Замена диаметра арматуры при равных прочностных характеристиках, мм.	8	4
10	6
12	8
14	10
16	12
18	14
20	16

Подробнее о том что такое композитная арматура а также о методах работы с ней Вы можете в статье: композитная арматура, виды, характеристики, использование.

Исходя из этих данных, при использовании композитных армирующих стержней необходимо производить корректировку диаметров рабочей арматуры. Это означает, что проводить расчёт армирования конструкций можно для стальной арматуры, а затем изменять полученные диаметры стержней согласно приведённым в таблице данным.

Следует учитывать, что композитную арматуру невозможно согнуть на стройплощадке и она не подвергается сварке. В случае потребности в гнутых элементах, их нужно заказывать у изготовителя по подготовленным чертежам, так как изогнуть такой материал возможно только в процессе изготовления. Крепление стержней между собой осуществляется при помощи вязальной проволоки или пластиковых хомутов.

Расчёт фундамента с использованием композитной арматуры аналогичен расчёту для металлической арматуры.

Во всём остальном использование композитной арматуры ничем не отличается от стандартных стальных прутков.

Проведение работ по армированию и последующей заливке монолитных строительных конструкций требует от мастера наличия определённых навыков. При сомнении в своих силах лучше обратиться к опытным специалистам, это сэкономит время и деньги в случае возможных переделок при возможных ошибках начинающего мастера, а так же убережёт от появления возможных аварийных ситуаций.

Инструкция по работе с калькулятором

В сети интернет имеется немало онлайн-калькуляторов, помогающих рассчитать параметры ленточных фундаментов по всем важным позициям. Расчет арматуры с их помощью занимает буквально пару минут.

Например, на сайте необходимо лишь внести собственные данные в соответствующие окошечки программы и нажать кнопку «рассчитать».

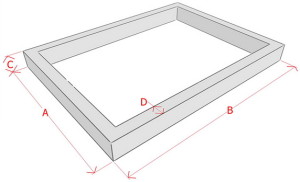

Дается схема армирования, в которой надо указать основные параметры — количество рабочих стержней в одном ряду, общее число рядов, расстояние между вертикальными прутками и т.п. В отдельном окне указывается стоимость арматуры за единицу.

В результате программа выдает количество арматуры и общую цену. Расчет производится просто и быстро, кроме арматуры ресурс выдает параметры всех элементов ленты — опалубки, количества бетона и т.д.

Недостатком данного калькулятора можно считать необходимость заранее знать схему армирования, диаметр стержней и рыночную стоимость материала.

Если требуется определить количество и сечение стержней, ресурс бесполезен. Он дает только количественную информацию, не касаясь качественных моментов, что иногда не совсем то,что нужно.

ВАЖНО!
Не все онлайн-калькуляторы работают по такому алгоритму. Имеются и другие, определяющие именно размеры и общие параметры арматурного каркаса, которые станут полезными для получения первичной информации

Стоимость материала следует узнавать непосредственно у продавцов, поскольку в этом вопросе имеется масса специфических факторов.

Как сделать правильный выбор

Выбор арматурных стержней основан на расчетных данных и предпочтениях строителей.

Обычно выбирают металлические стержни, хотя и композитную арматуру с каждым годом все активнее применяют при строительстве ленточных оснований. Предпочтение металлическим пруткам отдается из-за возможности придать им необходимый изгиб, чего со стеклопластиковыми стержнями сделать невозможно.

Особенно это важно при строительстве лент с криволинейными участками или при наличии углов перелома, отличных от 90°. Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения

Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения.

Диаметры стержней давно отработаны на практике, нередко их выбирают без предварительного расчета — при ширине ленты около 30 см используют пруток 10 мм, для лент шириной 40 см выбирают 12-мм стержни, а при ширине более 50 см — 14 мм. Толщину вертикальной арматуры определяют по высоте ленты, до 70 см выбирают 6 мм, а при высоте свыше 70 см — 8 мм и более.

Расчет диаметра арматуры для фундамента

Расчет диаметра поперечной и вертикальной арматуры

Диаметр поперечной и вертикальной арматуры необходимо подбирать согласно таблице:

В строительстве одно- двухэтажных частных домов, как правило, в качестве вертикальной и поперечной арматуры используются стержни диаметром 8 мм, и этого обычно бывает вполне достаточно для ленточных фундаментов малоэтажных частных строений.

Расчет диаметра продольной арматуры

Согласно СНиП 52-01-2003, минимальная площадь сечения продольной арматуры в ленточном фундаменте должна составлять 0,1% от общего поперечного сечения железобетонной ленты. От этого правила и необходимо отталкиваться при выборе диаметра арматуры для фундамента.

С площадью сечения железобетонной ленты все понятно, необходимо ширину фундамента умножить на его высоту, т.е. допустим у вас ширина ленты 40 см, а высота 100 см (1 м), то площадь сечения будет .

Площадь сечения арматуры должна быть 0,1% от площади сечения фундамента, поэтому необходимо полученную площадь .

Для того чтобы не рассчитывать площадь сечения каждого прута арматуры, можно воспользоваться простенькой табличкой. С помощью нее легко можно подобрать необходимый диаметр арматуры для фундамента.

В таблице присутствуют очень незначительные неточности, связанные с округлением чисел, не обращайте на них внимание

Важно: При длине ленты менее 3м, минимальный диаметр продольных стержней арматуры должен составлять 10мм.При длине ленты более 3м, минимальный диаметр продольной арматуры должен приниматься 12мм. И так, у нас есть минимальная расчетная площадь поперечного сечения арматуры в сечении ленточного фундамента, которая равна 4см2 (это с учетом количества продольных стержней)

И так, у нас есть минимальная расчетная площадь поперечного сечения арматуры в сечении ленточного фундамента, которая равна 4см2 (это с учетом количества продольных стержней).

При ширине фундамента 40 см, нам достаточно использовать схему армирования с четырьмя стержнями. Возвращаемся к таблице и смотрим в столбце, где приведены значения для 4-х стержней арматуры, и выбираем наиболее подходящее значение.

Таким образом, определяем, что для нашего фундамента , со схемой армирования четырьмя стержнями наиболее подходящая арматура диаметром , так как 4 прута такого диаметра будут иметь площадь сечения .

Расчет диаметра арматуры для каркаса с шестью стержнями проводится аналогичным образом, только значения уже берутся из столбца с шестью стержнями.

Следует отметить, что продольная арматура для ленточного фундамента должна быть одного диаметра. Если по каким-либо причинам арматура у Вас разного диаметра, то стержни большего диаметра необходимо использовать в нижнем ряду.

Выбор арматуры

Для проведения качественных работ по армированию, необходимо не только знать, как вязать арматуру, но и иметь представление о ее свойствах. Для фундамента потребуется выбор арматуры определенного диаметра, который должен соответствовать толщине плиты (минимум 0,3% от расчетной площади сечения).

Типовой расчет арматуры для монолитно-плитного фундамента толщиной менее 3 метров предполагает использование 10-миллиметровых прутков. При возрастании толщины плиты следует выбрать арматуру, диаметр которой варьируется в пределах 12-16 мм. Зная, объем задействованных прутков можно вычислить массу необходимого материала, используя калькулятор расчета.

Related Posts via Categories

• Как рассчитать площадь поперечного сечения арматуры всех типов?
• Сколько весит 1 метр строительной стержневой арматуры различных видов
• Длина стержневой арматуры – все возможные варианты, регламентируемые ГОСТами
• Линейная арматура – качественный монтаж линий электропередач гарантирован!
• Немерная арматура – оптимальный вариант для малоэтажного строительства!
• Марки и классы строительной стержневой арматуры и проволоки для армирования
• Муфтовая арматура, что это такое и для чего используется
• Анкеровка арматуры в бетоне – сложная, но важная операция
• Горячекатаная арматура – ГОСТ и весь цикл жизни изделия
• Вес и особенности стальной рифленой арматуры А3 и других классов

Как работает арматура в ленточном фундаменте

Арматурный каркас необходим для компенсации осевых противонаправленных (растягивающих) нагрузок, возникающих в ленте при появлении деформирующих воздействий — изгибающих или скручивающих усилий.

Особенность бетона состоит в способности принимать гигантские давления без каких-либо последствий.

При этом, он практически беззащитен перед разнонаправленными усилиями, быстро покрывается трещинами и разрушается.

Поэтому для ленты крайне опасны любые усилия, приложенные в одной точке — например, боковые или вертикальные нагрузки пучения. Арматурные стержни предназначены для приема этих усилий на себя.

Существует горизонтальная (рабочая) и вертикальная арматура. Основные нагрузки принимают горизонтальные стержни.

Они имеют больший диаметр и рифленую поверхность, обладающую хорошим сцеплением с бетоном.

Вертикальные стержни выполняют две функции:

• Фиксация рабочей арматуры в необходимом положении до момента заливки бетоном.
• Частичная компенсация скручивающих усилий.

Первая задача основная, а вторая — дополнительная, поскольку наличие таких специфических нагрузок наблюдается довольно редко.

В большинстве случаев вертикальная (гладкая) арматура служит лишь опорной конструкцией, удерживающей рабочие стержни в необходимом положении до момента заливки.

Они довольно толстые, так как заливка — процесс с достаточно интенсивными воздействиями на каркас, сосредоточенными в одной точке (место падения тяжелого материала в опалубку), а также распределенными по всей длине (штыкование, обработка виброплитой).

Расчет количества арматуры на фундамент плитного типа

Фундамент плитной конструкции применяется для строительства жилых зданий на пучинистых грунтах. Для обеспечения прочностных характеристик применяются арматурные стержни диаметром 10–12 мм. При повышенной массе строений диаметр прутков следует увеличить до 1,4–1,6 см.

Рассчитать количество арматуры для фундамента плитной конструкции можно, используя следующую информацию:

• пространственный каркас из арматуры сооружается в двух уровнях;
• соединение стержней выполняется в виде квадратных ячеек со стороной 15–20 см;
• обвязка выполняется отожженной проволокой в каждой точке соединения.

Схема армирования монолитной плиты фундамента

Для определения потребности в арматуре выполните следующие операции:

1. Определите количество горизонтальных прутков в каждом ярусе.
2. Вычислите общий метраж арматурных стержней, формирующих ячейки.
3. Прибавьте суммарную длину вертикальных опор, объединяющих ярусы.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из

• цемента М 300 – М 800,
• щебня гранитных пород,
• среднефракционного песка,
• воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

• до 70 см – без продольной арматуры;
• от 71 до 90 см – один ряд;
• от 91 до 130 см – два ряда;
• от 131 до 170 см – три ряда;
• от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

1. Вес всех конструкций дома, включая фундамент.
2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

• T — удельная нагрузка от максимального веса строения (см. выше);
• k – коэффициент запаса (1,1);
• S – площадь подошвы (S = P/T);
• R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

3 Как рассчитать требуемое количество арматуры на веб-калькуляторе?

Самым простым способом определения необходимого количества армирующих компонентов для фундамента в наши дни является онлайн-калькулятор. Под таковым понимают специальную программу на интернет-сайтах, которая дает возможность вычислить сечение и объем арматуры, ее геометрические параметры. Также калькулятор позволяет рассчитать требуемый объем бетонной смеси.

Стандартный калькулятор содержит несколько полей, которые вам нужно будет заполнить самостоятельно. В них указывается метраж длины, высоты, толщины и ширины фундаментной ленты, марка используемого бетона (например, М300 или М250), а также тип основания, которое вы планируете построить. Тип, как правило, представляется в виде графической схемы, поэтому подобрать его несложно.

После ввода всех этих данных в калькулятор, вам останется лишь нажать на кнопку «Показать результат», чтобы получить расчет опалубки и арматуры. Согласитесь, более простой методики трудно себе и представить, тем более, что описанных онлайн-калькуляторов в настоящее время во всемирной сети имеется немало.

Основы расчета ленточного фундамента

Самый распространенный вид основания в индивидуальном строительстве — ленточный монолитный. Он несложен в возведении, достаточно прочен и обладает необходимой жесткостью. Его устраивают в виде мелкозаглубленной или заглубленной конструкции.

Важное значение для расчета арматуры для фундамента имеет глубина заложения, действующие нагрузки и ширина рабочего сечения основания. Ленточный фундаментИсточник eurohouse.ua

Ленточный фундаментИсточник eurohouse.ua

Определение глубины заложения

Отметку подошвы основания выбирают в зависимости от вида грунта:

• при глинистых, пылеватых и мелкопесчаных почвах фундамент опирают на непромерзающий слой ниже уровня грунтовых вод;
• при непучинистых и слабопучинистых грунтах отметка подошвы не должна быть ниже, чем 0,5 м от верха существующего уровня земли;
• при наличии подвала ленточное основание заглубляют на 0,5 м ниже пола, столбчатое — на 1,5 м.

Тип грунта, положение УГВ и присутствие слабых линз — плывунов — определяют бурением или выкопкой шурфов. Глубина промерзания почвы в каждом регионе указана в СНиП «Строительная климатология».

Сбор нагрузок

На этом этапе расчета суммируют все возможные нагрузки, действующие на фундамент:

• собственный вес;
• массу стен, плит перекрытия, крыши, кровли, полов и отделки;
• воздействие от людей, сантехнического оборудования, мебели, перегородок, находящихся внутри здания;
• нормативную снеговую нагрузку.

Вся информация содержится в таблицах СНиП 2.01.07-85* «Нагрузки и воздействия».

Суммарную величину распределяют на погонные метры в ленточных фундаментах, на количество опор — в свайных или столбчатых.

Ширина подошвы

Армирование ленточного фундаментаИсточник guru-remonta.ru

Ширина подошвы — величина, которая помогает рассчитать арматуру на фундамент ленточный. При кирпичных массивных стенах применяют Т-образные ленты, свесы которых за счет большей площади опирания уменьшают давление на грунты. Более легкие каркасные и пенобетонные строения возводят на основаниях с прямоугольным сечением.

При расчете размера подошвы учитывают предельное давление на грунт и нагрузку от строения на несущие участки фундаментных балок. В малоэтажном строительстве, как правило, используют конструкции шириной 20-40 см.

Готовимся выполнить расчет количества арматуры для фундамента – важные моменты

Планируя постройку частного дома, следует обратить особое внимание на конструкцию арматурной решетки, воспринимающую значительные нагрузки на фундамент. Квалифицированно разработанная схема силовой решетки и применение оптимального сечения арматуры позволяет обеспечить требуемый запас прочности фундаментной базы, а также ее продолжительный ресурс использования

Самостоятельно рассчитать арматуру на фундамент можно различными способами:

• с использованием программных средств и онлайн-калькуляторов, которые выполняют расчет арматуры после введения рабочих параметров;
• выполняя вычисления вручную на основании информации о конструктивных особенностях фундамента, величине усилий и параметрам решетки.

Фундаментная основа, воспринимает нагрузку от массы здания и равномерно распределяет ее на опорную поверхность почвы.

Возведение зданий осуществляется на различных типах оснований:

• ленточных;
• плитных;
• столбчатых.

Расчет арматуры для ленточного фундамента

До начала вычислений следует разобраться с конструкцией силового каркаса, который состоит из следующих элементов:

• вертикальных и поперечных стержней, между которыми выдержан равный интервал;
• вязальной проволоки, соединяющей продольно расположенные перемычки и вертикальные прутки;
• муфт, обеспечивающих прочное соединение и удлинение арматурных прутков.

Для каждого вида основания применяется своя схема армирования фундамента, которая зависит от следующих факторов:

• характеристик почвы;
• габаритов здания;
• конструктивных особенностей строения;
• действующих нагрузок.

Применяется арматура, имеющая ребристую поверхность, которая отличается:

• размером сечения;
• классом;
• уровнем воспринимаемых нагрузок;
• расположением в силовой решетке;
• стоимостью.

Укладка арматуры в ленточный фундамент

Для различных фундаментов на основании вычислений определяются следующие сведения:

• количество арматуры для фундамента;
• сортамент вертикальных и поперечных прутков;
• общая масса арматурного каркаса;
• методы фиксации стальных стержней в силовой конструкции;
• технология сборки несущей решетки;
• шаг обвязки арматурных элементов.

Конструкционные продольные ряды арматуры

Стоит отметить, что если высота ленты фундамента более 70 см, то нужно добавлять конструкционные продольные ряды арматуры, их называют противоусадочными рядами и они помогают удерживать каркас в правильном положении. Диаметр конструкционных стержней арматуры обычно составляет от 8 до 10 мм.

Количество конструкционных продольных рядов зависит от высоты ленты. По СНиПу, расстояние между конструкционными рядами арматуры не должно превышать 40 см.

Количество рядов конструкционной арматуры, в зависимости от высоты ленты:

• До 70 см – без конструкционной продольной арматуры.
• 71-90см – 1 ряд конструкционной арматуры
• 91-130 см – 2 ряда
• 131-170 см – 3 ряда.
• 171-210 см – 4 ряда.

Варианты подсчета нормы

Выполнить расчёт расхода арматуры на куб бетона несложно. Между рядами несущей конструкции при устойчивом грунте (не подверженном плавучести и вспучиванию) расстояние может составлять 20–30 сантиметров. От всех краёв необходимо отступить по 5 сантиметров, чтобы раствор полностью скрывал каркас и защищал от его влияния окружающей среды (от коррозии). Для поперечных полос армирующего каркаса в целях экономии выбирают продукцию наименьшего диаметра и стоимости.

Поведение бетонных конструкций без арматуры под действием нагрузок

Пример проведения расчетов №1 (1 м³)

Расчёт расхода арматуры диаметром 12 миллиметров для горизонтальных рядов:

• В одном бетонном кубе (то есть в блоке длиной, шириной и высотой по 100 см) поместится 4 продольных ряда (шаг 30).
• В каждом ряду будет по 4 полосы.
• Итого: 4*4=16 девяностосантиметровых прутьев (100-2*5).
• Общая протяжённость армирующих элементов равна 16*90=1440 (14,4 м).

Вычисление расхода арматуры для поперечных горизонтальных и вертикальных элементов, выполненных из материала толщиной 8 мм:

Расчет арматуры для свайного фундамента

• В одном поперечном сечении поместится по 4 лежачих и стоячих девяностосантиметровых прута (всего 8).
• Сечение повторяется каждые 0,3 ед., а значит, в одном кубе оно присутствует 4 раза.
• Итого: 8*4=32 девяностосантиметровых металлопрута, расположенных по ширине в одном кубе бетона.
• Итоговая протяжённость материала равна 32*90 = 2880 (28,8 м).

Вывод: для укрепления бетонного блока размером 1 м³ понадобится 14,4 двенадцатимиллиметровой и 28,8 метра восьмимиллиметровой арматуры.

Для расчёта общего количества стройматериала, необходимого для укрепления конкретного фундамента, нужно знать его тип и точные размеры.

Пример проведения расчетов №2 (ленточный образец)

Вычисление количества металлопродукции для укрепления ленточного фундамента шириной 40, периметром 3000 (9*6), высотой 100 сантиметров:

Расчет арматуры

• В ширине поместится 2 полосы арматуры (шаг — 30 см, толщина — 10 мм).
• В основании глубиной 1 метр поместится 4 горизонтальных ряда.
• Итого: 4*2=8 полос, длиной равных периметру опорных частей, то есть 3000 сантиметров.
• Итоговая протяжённость равна 8*300=24000 (240 м).
• В поперечном сечении поместится: 4 горизонтальных ряда тридцатисантиметровых прутьев толщиной 6: по формуле (40–2*5) и 2 вертикальных девяностосантиметровых металлопрута (100–2*5).
• Итого: 4*30+2*90=120+180=300 (3 м) арматуры в одном рассматриваемом отрезке.
• Периметр основания — 3000, а поперченное сечение будет повторяться каждые 30 см, то есть 3000/30=100 раз.
• Итоговая протяжённость равна 100*300 = 30000 (300 м).

Вывод: для укрепления ленточного фундамента шириной 40, а глубиной 100 сантиметров для дома 6*9 понадобится 240 десятимиллиметровой и 300 метров шестимиллиметровой металлопродукции.

Схема монтажа фундамента

Расчет толщины сечения

Расчет поперечных и вертикальных прутков и продольных отличается из-за общей нагрузки и требований СНИП.

Поперечная и вертикальная

Для дополнительных поперечных и вертикальных элементов диаметр выбирается в соответствии с проектом. При этом учитываются его размеры, количество длинных арматурин, шаг установки поперечин. Обычно используют гладкие прутья 6-8 мм.

Диаметр поперечной и вертикальной арматуры необходимо подбирать согласно таблице:

Условия использования арматуры	Минимальный диаметр арматуры в мм
Вертикальная при высоте поперечного сечения ленты менее 80 см	6
Вертикальная при высоте ленты более 80 см	8
Поперечная арматура	6

Какой диаметр арматуры нужен для одноэтажного дома? В строительстве 1- 2-этажных частных домов обычно для вертикального и поперечного армирования используются 8-миллиметровые прутья.

Продольная

Для расчета нужно узнать площадь сечения фундамента. Для этого его высоту нужно умножить на ширину. Площадь сечения арматуры должна быть 0,1% от площади сечения основания, значит нужно полученный результат умножить на 0,1%.

Кроме этого необходимо понимать, по какой схеме будет собираться каркас. Обычно он состоит из 4 или 6 продольных прутков.

Рассмотрим примеры расчетов:

Пример

Рассчитаем толщину прутков для ленты с высотой 80 и шириной 30 см

80 * 30 * 0.1% = 2,4 см²

Допустим, планируется использовать арматуру 12 мм. Берем ее площадь поперечного сечения — 1,13 квадратных сантиметров.

Эту площадь можно посмотреть ниже в таблице или высчитать по формуле площади окружности: S=πR², где:

• R – радиус,
• π – 3,14.

Считаем сколько прутьев (ниток) должно быть в каркасе. Делим 2,4 на 1,13, получаем 2 с остатком, значит, чтобы выполнить требования, нужно применить каркас с тремя нитями. 1,13 * 3 = 3,39 см², а это больше чем 2,4 см², которые рекомендует СНиП.

3 нитки на два пояса поделить не получится, а нагрузка будет значительной и с той и с другой стороны. Для обеспечения ему устойчивости нужно минимум 4 прута. При использовании 4 прутьев в 12 мм получается слишком большой запас прочности.

Оптимальный вариант здесь – взять 4 прута меньшего диаметра. Вполне будет достаточно 10-миллиметровой арматуры. Его площадь — 0,79 см². Если умножить на 4, получится 3,16 см², этого параметра будет достаточно.

Чтобы не высчитывать диаметр каждого прута по площади сечения, можно воспользоваться специальной таблицей:

Номинальный диаметр, мм	Площадь поперечного сечения, см2	Масса 1 метра, теоретическая, кг
6	0,283	0,222
7	0,385	0,302
8	0,503	0,395
10	0,785	0,617
12	1,131	0,888
14	1,54	1,21
16	2,01	1,58
18	2,64	2
20	3,14	2,47
22	3,80	2,98
25	4,91	3,85
28	6,16	4,83
32	8,04	6,31
36	10,18	7,99
40	12,58	9,87
45	15,90	12,48

Подобные расчёты очень удобно производить в Microsoft Excel.

2 Какие армирующие элементы рекомендуется применять для закладки фундамента?

Установить нужное количество прутов для армирования, применяя калькулятор на веб-сайтах, или путем ручного расчета, будет намного проще, если вы сразу определитесь с некоторыми нюансами подбора армирующих стержней. Специалисты советуют для ленточного фундамента брать пруты таких диаметров:

• 6 мм и более – для изгибающихся вязаных каркасов;
• 10 мм – для продольных прутков (при их протяженности менее трех метров) и 12 мм (при длине более трех метров);
• 40 мм – для стержней, укладываемых в верхний ряд фундамента ленточного вида (при этом следует использовать «тяжелый» бетон высоких марок).

В тех случаях, когда армирование выполняется в два ряда, в нижнем ряду дистанция между стержнями обязана быть около 2,5 см, в верхнем – около 3 см. При закладке трех рядов дистанция между прутьями не может быть меньше 5 см. Также отметим, что для балок и ребер, ширина коих превышает 15 сантиметров, рекомендуется применять как минимум два поперечных армирующих прута.

Если указанные балки и ребра имеют меньшую ширину, допускается использовать лишь один поперечный стержень. Теперь, когда вы знаете основные тонкости выбора арматуры для ленточных оснований, можно приступать непосредственно к ее расчету.

Изучение характеристик грунта

Перед тем как приступить к расчету любого типа фундамента определяют характеристики основания под него. К основным и наиболее важным моментам относят:

• водонасыщенность;
• несущую способность.

При строительстве крупных объектов перед началом разработки проектной документации выполняют полноценные геологические изыскания, которые включают в себя:

• бурение скважин;
• лабораторные исследования;
• разработку отчета о характеристиках основания.

В отчете предоставляются все значения, полученные в ходе первых двух этапов. Полный комплекс геологических изысканий стоит дорого. При проектировании частного дома в нем чаще всего нет необходимости. Изучение почвы выполняются двумя методами:

• шурфы;
• скважины.

Отрывку шурфов выполняют вручную. Для этого лопатой выкапывают яму, глубиной на 50 см ниже предполагаемой отметки подошвы фундамента. Почву изучают по срезу, определяют примерно тип несущего слоя и наличие в нем воды. Если грунт слишком насыщен водой, рекомендуется остановиться на свайных опорах под здание.

Второй вариант изучения характеристик основания под дом выполняют ручным буром. Анализ проводят по кускам почвы на лопастях.

Определившись с основанием, для него выясняют оптимальное удельное давление на грунт. Величина потребуется в дальнейшем расчете, пример которого представлен далее. Значение принимают по таблице.

Тип исследуемого грунта	Оптимальное удельное давление на грунт, кг/см2
Песок пылеватый и мелкий	0,35
Песок средней крупности	0,25
Супесь*	0,50
Суглинок	0,35
Пластичная глина	0,25
Твердая глина*	0,50

*При данном типе грунта основания более экономичным может оказаться ленточный вариант, поэтому нужно рассчитать смету на два типа фундамента и выбрать тот, который будет стоить дешевле.

Расчет опалубки

Если параметры досок будут: толщина будет   2,5 см, длина-6 м и ширина 20 см, то расчет будет такой. По формуле вычисляется площадь боковых поверхностей: периметр умножается на высоту отливки, а потом еще на 2 (то, что внутренний периметр меньше наружного не учитывается): (27 х 0,2) х 2 = 10,8 м2. Площадь досок: 6 х 0,2 = 1,2 м2, 10,8/1,2 = 9.

Значит, в результате необходимо 9 деревянных досок, длина которых будет 6 м. К этому числу добавляется небольшое количество досок для соединений (по усмотрению строителя). В результате: понадобится 134 м арматурных материалов и 27 погонных метров деревянных брусков шириной 20 см. В примере не учитывалось количество крепежных элементов. Полученные данные округляются.

Расчет арматуры для плиты перекрытия также можно выполнить с помощью онлайн калькулятора.
