Схема отопления двухэтажного дома: требования, выбор и проектирование системы

В каких домах выгоден однотрубный «самотек»?

Только не в 3-х этажном доме. «Самотечный» теплоноситель движется «лениво». Имеющиеся 20 кг разницы в весе тонны нагретой и холодной воды не создадут достаточной разницы давлений между «подачей и «обраткой для интенсивного движения по трубам, батареям.

В двухэтажном доме «самотек» будет работать неплохо, но второй этаж должен быть полноценным, имеющим чердак, позволяющий установить расширительный бачок. От котла в подвале (приямке) до бачка идет главный вертикальный стояк подачи. От стояка отходит т.наз. «лежак», уклоняющийся вниз. От «лежака» опускаюся стояки к этажным радиаторам. Эта вертикальная система, показанная на рисунке ниже, напоминает устройство отопления многоэтажного дома.

Самотечная однотрубная вертикальная система 2-х этажного дома.

Мансардный второй этаж вашего дома, имеющий окна в крыше (невысоких стенах) затрудняет монтаж самотечной системы. Мансарда исключает установку открытого расширительного бачка, наполненного антифризом. Герметичный бачок с газоотводящей трубкой, выведенной наружу, спасет положение, увеличивая затраты.

Наклонные трубы-«лежаки» плохо вписываются в пространство мансарды, могут пересекать оконные проемы, портя интерьер помещения.

«Самотек» больше подходит одноэтажным домам в местностях, характеризуемых ненадежным электроснабжением.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

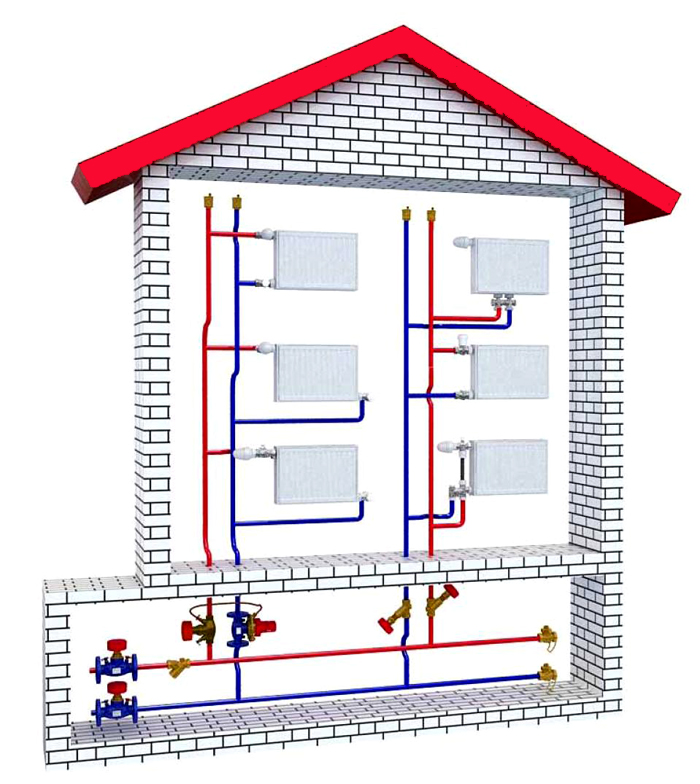

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Особенности отопления двухэтажного дома

Самая большая особенность отопительной системы в двухэтажном доме — это подъем теплоносителя на определенную высоту. Но во всем остальном это обычная схема, в которой присутствуют отопительный котел, радиаторы, трубная система, запорная арматура, расширительный бачок и приборы контроля и управления. Если правильно подобрать все составляющие системы, то отопление будет работать, как швейцарские часы

И неважно, на каком топливе функционирует оборудование — все зависит от правильной комплектации

Основные схемы отопления

По конструктивным особенностям систему отопления двухэтажного дома можно разделить на несколько видов:

  • Одно- и двухтрубная.
  • С верхней или нижней разводкой.
  • С горизонтальным или вертикальным расположением стояков.
  • С естественной или принудительной циркуляцией теплоносителя.
  • С магистральным или тупиковым движением теплоносителя.

Подключение системы к котлу

Как видите, вариантов немало, но есть среди них один, который объединяет все виды и является оптимальным. Эта схема с принудительной циркуляцией

При этом неважно, какую форму вы выберите для собственного дома. Установив в систему циркуляционный насос, вы решаете сразу все проблемы. Поэтому многие загородные застройщики стараются обойтись малыми силами и выбирают малозатратный вариант разводки труб, тем самым экономя на приобретении труб и запорной арматуры, а также на монтажных работах

Поэтому многие загородные застройщики стараются обойтись малыми силами и выбирают малозатратный вариант разводки труб, тем самым экономя на приобретении труб и запорной арматуры, а также на монтажных работах.

Почему принудительная циркуляция позволяет избежать любых проблем? Дело в том, что циркуляционный насос создает внутри трубной системы небольшое давление, которое помогает распределить теплоноситель равномерно. Горячая вода движется со скоростью выше той, что действует при естественной циркуляции, но при этом эта скорость позволяет эффективно нагреваться воде в отопительном котле. При такой системе появляется возможность достичь эффективного разноса теплоносителя по всем радиаторам.

Выбираем схему отопления

Из разных схем разводки труб однотрубная система в двухэтажных домах используется редко. Причина — неудобство регулирование теплоотдачи отдельного прибора отопления. Да и при проведении ремонта приходится отключать всю систему полностью и сливать теплоноситель, что приводит к быстрому остыванию дома. Вот почему специалисты отдают предпочтение двухтрубной схеме.

Последняя во всех отношениях является универсальной и практичной. Ведь конструкция трубной схемы подразумевает подсоединение каждого радиатора к двум отдельным магистралям — к подаче и обратке. А если установить регулировочный кран или вентиль, то можно каждый прибор регулировать на предмет повышения или понижения температуры. Это в последнее время становится немаловажным фактором, влияющим на экономию расхода энергоносителя. К примеру, ночью нет необходимости отапливать некоторые комнаты. Можно в них на радиаторах уменьшить зазор подачи теплоносителя, и потребление тепла сразу снизится, что уменьшит подачу топлива на горелку отопительного котла.

Подсоединение труб к котлу

Но из всех представленных схем разводки труб коллекторная считается оптимальной. Почему? Есть несколько позиций, которые говорят об эффективности этой схемы:

Во-первых, от обогревательного котла, который может быть расположен на первом этаже или в подвале, отходит один вертикальный стояк. Венец стояка — это сам коллектор и расширительный бак. Если говорить о коллекторе, то это трубный узел, который распределяет теплоноситель по отопительным батареям. При этом в каждый прибор поступает горячая вода с одинаковой температурой.
Во-вторых, в коллекторе установлены регулировочные клапаны. Не на радиаторах, а на отводных трубах коллектора. Так что узел является не только распределительным, но и регулировочным. Нет необходимости бегать по комнатам и регулировать подачу теплоносителя у каждого радиатора — все скомпоновано в одном месте, что очень удобно.
В-третьих, с коллекторной системой есть возможность провести скрытую разводку трубопроводов. Сам коллекторный узел и расширительный бачок можно расположить в чердачном помещении и оттуда спустить контуры, пряча их в стены. Это позволяет улучшить дизайн интерьера, что и привлекает потребителей

Но обратите внимание на то, чтобы чердак был отапливаемым. Если это условие не выполняется, то придется провести ряд мер по теплоизоляции оборудования.

Тёплый плинтус

Плинтусная разводка труб отопления – это новинка, позаимствованная у наших американских друзей. Сначала давайте разберемся, что это за зверь. В качестве радиаторов выступают две медные трубы, соединённые перемычками. Благодаря этим ребрам увеличивается площадь теплоотдачи. Они устанавливаются по всей длине стен. Их конструкция позволяет отрезать элементы любой длины. Чтобы освободить торцы труб нужно снять несколько соединительных пластин. Они не закреплены и достаточно легко снимаются.

Бывают:

  • водяными – по принципу обычного водяного отопления в теплых плинтусах циркулирует вода;
  • электрическими – в трубы вставляются тэны, которые и являются основным нагревательным элементом.

Тёплый плинтус

Разводка отопительных труб с ребрами осуществляется в коробах. Что характерно, на крышке короба наклеена фольга и доступ воздуха к теплому контуру практически отсутствует. Возникает справедливый вопрос о том, как же тогда этот теплый плинтус греет помещение. Суть в том, что он работает совсем по иному принципу, нежели привычные батареи. Радиаторы греют воздух и если их закрыть плотным экраном, то нарушится конвекция и количество тепла в помещение будет меньшим. Учитывайте это при декорировании батарей.

Теплый плинтус греет не воздух, а стены и пол, которые потом отдают свое тепло помещению. По заверениям производителей он имеет следующие преимущества:

  • увеличивает площадь теплообмена;
  • снижает расходы на отопление;
  • незаметен в любом интерьере;
  • прогревает помещение равномерно снизу вверх;
  • исключает появление плесени и грибков в углах и на стенах.

На практике не все так радужно. Перед тем как развести трубы отопления плинтусного типа, нужно позаботиться о теплоизоляции своего жилья. Если у вас неутепленные стены, то греть вы будете улицу и не иначе. Теплый плинтус нагреет стены, а те успешно отдадут почти все на улицу

Важно еще то, что слой утепления должен быть существенным. В условиях более сурового климата, чем в Америке, такая система отопления самостоятельно обогреть дом не в состоянии, разве что в тандеме с теплыми полами. Но возникает вопрос, если есть теплый пол, зачем тратится на теплый плинтус, ведь это недешевое удовольствие

Но возникает вопрос, если есть теплый пол, зачем тратится на теплый плинтус, ведь это недешевое удовольствие.

Виды водяного отопления частного двухэтажного дома своими руками со схемами

Самые популярные и подходящие варианты отопительных систем с использованием воды – это с принудительной и естественной циркуляцией. Второй вариант не требует постоянного подключения к сети, практичен, так как перебои в подачи электроэнергии никак на наго не влияют. Выполняя монтаж такой системы, необходимо использовать трубы, имеющие внушительный диаметр, и устанавливать их под наклоном.


Вариант схемы отопления частного дома с естественной циркуляцией

Схема с естественным поступлением носителя тепла более приемлема для одного этажа, в двухэтажных постройках применяют метод принудительной подачи воды. Для него следует монтировать котел, бак расширительный, коллектор, прибор отопления и систему труб. Циркуляция происходит за счет работы насоса, а для нагрева используется разнообразное топливо. Может питаться и от электроэнергии для осуществления обогрева дома.


Возможная схема

Разберем, почему предпочтение отдают принудительной системе.

Естественный вариант поступления носителя тепла

Схема для двух этажей мало чем отличается от варианта с одним этажом. Она достаточно распространена и оправдывает свою популярность.

Расширительный бачок совсем необязательно монтировать на чердаке, однако, оставить его сверху, на втором этаже. Таким образом будет обеспечиваться сток носителя тепла. Поступая сверху в батареи, тепло будет распределяться равномерно по площади всего дома. Следует соблюдать наклон труб в 3-5 градусов для постоянного стока жидкости.


Расширительный бачок находится на втором этаже

Подающие трубы могут располагаться под потолком или подоконниками. Такая система обогрева здания имеет ряд достоинств:

  • нет надобности в постоянном подключении к сети;
  • работает без перебоев;
  • легкость в использовании;
  • нет шума в процессе эксплуатации.


Как можно скрыть большие трубы

Минусов в таком варианте намного больше, поэтому владельцы домиков в два этажа предпочитают схему отопления с принудительной циркуляцией двухэтажного дома. Недостатки естественного поступления воды по кругу:

  • сложный и длительный монтаж;
  • нет возможности обогревать площадь свыше 130 кв. м;
  • малая производительность;
  • из-за большой разницы температур между подачей и обраткой повреждается котел;
  • внутренняя коррозия из-за кислорода;
  • постоянная надобность отслеживать состояние труб и невозможность применять антифриз;
  • затратность установки.

Самостоятельный монтаж такой отопительной системы очень сложен, поэтому владельцы построек предпочитают принудительную систему, которую можно установить самостоятельно без затрат больших усилий.

Порядок выполнения монтажных работ

Работы состоят из следующих операций:

  1. Установка котла. Необходимая минимальная высота комнаты для его размещения 2,5 м, допустимый объём помещения равен 8-ми куб. м. Требуемая мощность оборудования определяется расчётом (примеры приведены в специальных справочных изданиях). Ориентировочно для обогрева 10-ти кв. м необходима мощность в 1кВт.
  2. Навеска радиаторных секций. Рекомендуется использование в частных домах биометрических изделий. После подбора необходимого количества радиаторов, выполняется разметка их расположения (как правило, под оконными проёмами) и крепление с помощью специальных кронштейнов.
  3. Протягивание магистрали попутной системы отопления. Оптимально применение металлопластиковых труб, успешно выдерживающих высокие температурные режимы, отличающиеся долговечностью и лёгкостью монтажа. Основные трубопроводы (подача и “обратка”) от 20-ти до 26-ти мм и 16-ти мм для подсоединения радиаторов.
  4. Установка циркуляционного насоса. Монтируется на обратной трубе вблизи котла. Врезка выполняется через байпас с 3-мя кранами. Перед насосом обязательна установка специального фильтра, что послужит значительному увеличению сроков эксплуатации прибора.
  5. Монтаж расширительного бака и элементов обеспечивающих безопасность работы оборудования. Для системы отопления с попутным движением теплоносителя выбираются только мембранные расширительные бачки. Элементы группы безопасности поставляются в комплекте с котлом.

Для обводки магистралью дверных проёмов в подсобках и помещениях хозяйственного назначения допускается монтировать трубы прямо над дверью. В этом месте, для исключения накапливания воздуха, обязательно устанавливаются автоматические воздухоотводчики. В жилых помещениях трубы могут прокладываться под дверью в теле пола или обходом препятствия с использованием третьей трубы.

Схема Тихельмана для двухэтажных домов предусматривает определённую технологию. Трубная разводка выполняется с завязыванием всего здания целиком, а не каждого этажа по отдельности. Рекомендуется на каждом этаже устанавливать по одному циркуляционному насосу с сохранением равных длин обратных и подающих трубопроводов для каждого радиатора в отдельности в соответствии с основным условиям попутной двухтрубной системы отопления. Если установить один насос, что вполне допустимо, то при его выходе из строя произойдёт отключение отопительной системы во всём здании.

Многие специалисты считают целесообразным устройство общего стояка на два этажа с отдельной трубной разводкой на каждом этаже. Это позволит учесть различие потерь тепла на каждом этаже с подбором диаметров труб и количества необходимых секций в радиаторных батареях.

Раздельная попутная схема отопления на этажах значительно упростит настройку системы и позволит осуществить оптимальную балансировку нагрева всего здания. Но для получения должного эффекта обязательно необходима врезка в контур попутки балансировочного крана для каждого из двух этажей. Краны можно расположить рядом непосредственно вблизи котла.

Типы принудительной циркуляции носителя тепла в обогреве

Для обогрева с таким видом циркуляции выбирают несколько вариантов схем:

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Особенности однотрубной системы отопления с принудительной циркуляцией

В данном варианте используют две ветви. На каждом этаже монтируется запорная арматура, чтобы обогревать часть комнат при необходимости. Пройдя через трубы, носитель тепла снова поступает в одну трубу, идущую к котлу.


Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.


Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

Система с двумя трубами

Чаще всего в домиках в два этажа монтируют двухтрубную систему отопления с принудительной циркуляцией, схемы которой могут быть различны. Они делятся на несколько подтипов:

  • тупиковая;
  • попутная;
  • коллекторная.

Самый легкий вариант – первый. Основной недостаток такой системы – практически полное отсутствие контроля режима температуры. Необходимо устанавливать радиаторы с большим контуром в отдаленности от котла.


Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.


Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.


Вертикальная схема

Схема отопления с принудительной циркуляцией двухэтажного дома может быть любой. Рассмотрим более подробно популярный самостоятельный вариант монтажа «Ленинградки».

Компоненты системы

До начала работ составляется проект будущей отопительной системы. Схема отопления частного дома с газовым котлом учитывает размер и местоположение постройки, на основе чего подбираются компоненты:

1. Теплогенератор

Вид отопительной системы определяется выбранным топливом. В зависимости от используемого топлива встречаются:

  • Газовые котлы. Газ можно получать централизованно или создать собственное хранилище.
  • Дизельные.

Экономный и надежный способ обогрева — газовый котелИсточник sedmoycanal.com

  • На твердом топливе. Сырьем служит уголь, дрова, торф, топливные брикеты или пеллеты (древесные топливные гранулы).
  • Электрические. Используются электролизные (электродные), индукционные аппараты, а также котлы на ТЭНах.
  • Комбинированные. Популярны варианты — комбинации газа с твердым или жидким топливом.
  • Универсальные. Конструкция имеет несколько топок для разных видов топлива.

2. Трубы

Монтаж газового отопления в частном доме предусматривает использование нескольких видов труб:

  • Стальные. Встречаются обычные и оцинкованные изделия, которые соединяются как сварным, так и механическим (резьбовым) способом. Могут стать причиной аварии (разрыв), если допустить замерзании воды.
  • Полимерные (пластиковые). Не подвержены коррозии, бесшумны, без проблем переносят мороз. Трубы обладают значительным коэффициентом теплового расширения и плохо справляются с высокими температурами (для обустройства дымохода и обвязки котла подходят только металлические трубы).

Медные трубы в разводке отопления частного дома газовым котломИсточник vizada.ru

  • Металлопластиковые. Композитные (многослойные) изделия, надежные и долговечные. Монтаж проводится с помощью фитингов.
  • Медные. Не боятся замораживания из-за своей пластичности, обладают высокой теплопроводностью (выше, чем у стальных изделий). Медные трубы подвержены электрохимической коррозии и к тому же дороги.

3. Расширительный бак

Вода обладает значительным тепловым расширением (при нагреве до 90°C ее объем увеличивается на 4%). Если в открытой (не герметичной) системе это не критично, то в закрытой (с принудительной циркуляцией) — чревато повреждением оборудования. Чтобы не испортить систему и компенсировать давление в трубах, в нее встраивают расширительный бак (гидроаккумулятор).

Расширительный бак представляет собой герметичный стальной (иногда нержавеющий) баллон, состоящий из двух отсеков. Между отсеками встроена гибкая мембрана, разделяющая горячий теплоноситель и сжатый давлением газ.

Алгоритм действия расширительного бакаИсточник kvartirnyj-remont.com

4. Радиаторы

Производители выпускают батареи для разных систем отопления; они различаются по материалу изготовления (чугун, сталь, алюминий, биметаллические радиаторы) и по количеству секций. Существует несколько типов радиаторов отопления:

  • Секционные. Старые чугунные радиаторы и современные трубчатые стальные разновидности.
  • Панельные. Стальные цельноштампованные, с нагревательными и конвекционными пластинами, от которых зависит тепловая мощность радиатора.
  • Вертикальные (полотенцесушитель).
  • Конвекторы.
  • Системы «теплый пол».

5. Приборы и фурнитура

Система водяного отопления нуждается в контроле. Для этого предназначены:

  • манометры;
  • регулирующие и предохранительные клапаны (запорные вентили и терморегулирующие краны).

Манометр на расширительном баке контролирует давление в системе отопленияИсточник dvamolotka.ru

Выводы и полезное видео по теме

Информационные видеоролики расширят ваши знания о системах отопления 2- и 3-этажных домов.

Ролик #1. Схема подключения двухконтурной радиаторной системы отопления с «теплыми полами»:

Ролик #2. Вариант разводки системы отопления в 3-этажном доме (с применением «ленинградки»):

Ролик #3. Практическое применение системы с естественной циркуляцией теплоносителя (на твердотопливном котле):

Таким образом, наиболее эффективными можно считать двухтрубные системы отопления с жидким теплоносителем, оборудованные газовым или электрическим котлом и циркуляционным насосом. Комбинированные системы являются более результативными, подбор источников тепла зависит от этажности и конструкции дома.

В любом случае для составления индивидуальной схемы рекомендуем проконсультироваться с теплотехниками и проектировщиками.

Появились вопросы, есть возможность дать ценный совет или нашли недочеты по тексту? Нам важно ваше мнение. Оставляйте, пожалуйста, посты в находящемся ниже блоке, делитесь мнением и размещайте фото по теме статьи
