Клапан сброса избыточного давления в трубопроводах: виды, правила выбора и установки

Спуск воздуха через заглушку

В случае если на отопительных приборах отсутствуют какие-либо краны, такая проблема, как воздушная пробка в системе отопления дома, усложняется многократно. Потребуется раскрутить одну из заглушек.

Для этих целей следует подготовить большой разводной гаечный ключ. Под заглушку необходимо подставить емкость.
Далее ключом захватывается заглушка и очень аккуратно проворачивается.
Недопустимо полностью выкручивать заглушку, так как в отопительной системе может быть высокое давление, теплоноситель большим напором отправится прямиком в помещение, и справиться со сложившейся ситуацией будет проблематично

Именно поэтому заглушку следует проворачивать с особой осторожностью.
Желательно предварительно выключить в помещении всю имеющуюся технику, закрыть плотно оконные и дверные проемы. В процессе проворачивания заглушки необходимо прислушиваться. При появлении небольшого шипения дальше проворачивать заглушку не следует.
В этот момент нужно остановиться и отложить в сторону ключ

Теперь следует дождаться, когда излишки воздуха из отопительного прибора понемногу, но полностью покинут систему. Определить, что пробка в системе отопления вышла, очень просто – из-под заглушки начнет подтекать жидкость.
Затем при помощи большого разводного ключа необходимо плавно и аккуратно вернуть заглушку в исходное положение.

При появлении небольшого шипения дальше проворачивать заглушку не следует.
В этот момент нужно остановиться и отложить в сторону ключ. Теперь следует дождаться, когда излишки воздуха из отопительного прибора понемногу, но полностью покинут систему. Определить, что пробка в системе отопления вышла, очень просто – из-под заглушки начнет подтекать жидкость.
Затем при помощи большого разводного ключа необходимо плавно и аккуратно вернуть заглушку в исходное положение.

Особенности разных типов

Если речь идет о стандартных защитных клапанах для водонагревателя, то внешне они не особо отличаются. Но есть ряд нюансов, от которых зависит удобство эксплуатации детали.

Не забываем про нюансы данных клапанов

Спусковой рычаг

Некоторые клапаны оснащены специальным рычажком. Периодически нужно проверять его работоспособность. Для этого необходимо провести следующие манипуляции:

  1. Перевести рычаг из горизонтального положения в вертикальное.
  2. Дождаться активации пружинного механизма, ведь рычажок тянет его за собой.

После проведения этих действий откроется проток, из которого потечет вода. Такую процедуру следует проводить хотя бы один раз в месяц. Именно так спускают воду из емкости водонагревателя. После подъема флажка нужно немного подождать до полного стекания жидкости.

У некоторых клапанов рычажок фиксируется с помощью специального болта. Такая конструкция исключает вероятность самопроизвольного открытия и спуска жидкости. Кроме того, некоторые изделия бывают совсем без рычажков, у них на верхней части резьбой фиксируется крышка, которая нужна для обслуживания клапана. По мере надобности ее открывают и удаляют различные загрязнения и накипь.

Штуцер и метка значения давления

Существует еще ряд отличий устройств. На корпусе находится стрелка, указывающая на направление потока воды, а также надпись, которая сообщает о максимально возможном давлении для конкретного изделия. Такие мелочи могут показаться несущественными, но если с направлением потока воды разобраться не составит труда, то с показателями давления дело обстоит гораздо сложнее.

На первый взгляд трудно сказать, какие значения существуют для того или иного клапана, ведь вычислить их можно только опытным путем. Поставщики отличают их только по документам. Мастера не советуют покупать изделия без опознавательных знаков. Безусловно, стоимость маркированных деталей немного выше, чем у аналогов, но в этом деле лучше не экономить.

Кроме того, следует обращать внимание на форму штуцера для отвода воды. На некоторых деталях он длинный и имеет нелинейную форму

На таком приспособлении легко закрепить трубку, его размера вполне хватит для надежной фиксации хомута. Если изделия расширены на конце, тогда главным является размер штуцера. От такого приобретения лучше отказаться. Это обусловлено тем, что на устройстве трудно будет зафиксировать и закрепить трубку. Кустарные способы не гарантируют качество работы, а в будущем могут появиться проблемы с отводом воды.

Не забываем о метке давления

Изделия для больших приборов

Все описанные приборы предназначены для небольших накопительных водонагревателей, емкость которых составляет 50-60 л. Для больших резервуаров используются другие детали, в каждую из которых интегрировано специализированное оборудование — кран или шаровый манометр, контролирующий давление.

Штуцер для спуска жидкости у них оснащен штатной резьбой. Это необходимо для лучшей фиксации и отсутствия проблем с хомутами. Такие приспособления стоят недешево, но уровень их качества гораздо выше, чем у других систем.

Существенным недостатком многие считают внешний вид крана. Для таких людей специально выпускают предохранители, которые не только полезны на практике, но и украшают интерьер помещения. Нередко их цена равна стоимости водонагревателя, поэтому каждый для себя оценивает целесообразность такого приобретения.

Другие устройства

Бывают ситуации, когда вместо заводских предохранительных систем, которые предотвращают скачки давления, проводят монтаж подрывного клапана. Его главное назначение — аварийный слив жидкости в отопительную систему. По функциональным характеристикам такие изделия очень похожи, но принцип их работы диаметрально противоположен.

Изделия подрывного типа функционируют при авариях. Они необходимы для экстренного спуска воды из водонагревателя и не подходят для периодических стравливаний небольших порций. От таких элементов не следует ожидать корректной работы.

Предохранительный клапан

Название прибора говорит само за себя. Основная его функция — это сброс непредвиденных нагрузок, которые могут возникнуть при тех или других обстоятельствах. Плюс дополнительно регулировка потока теплоносителя.

Кстати, устанавливать его можно на любом участке трубопровода

При этом важно не место, а удобство обслуживания, если такая необходимость вдруг возникнет

Виды предохранительных клапанов

  • Самый простой вариант — это муфтовые предохранители из латуни. Конструкция их проста — с двух сторон нарезана резьба, а клапан представляет собой подпружиненный шток с прокладкой из EPDM. Это прямоточная модель, клапан которой открывается под давлением потока теплоносителя. Обратное давление перекрывает магистраль. Это один из самых дешевых приборов, но служит он очень долго, что проверено временем.
  • Есть еще один латунный вариант, но с более сложной конструкцией, где трубы подключаются в перпендикулярных плоскостях. Здесь используется шток и пружина из нержавеющей стали. Устанавливают его непосредственно после циркуляционного насоса. Принцип действия такого устройства достаточно прост. Давление теплоносителя сдавливает пружину, которая начинает давить на шток. Тот открывает канал, через который теплоноситель выдавливается наружу из системы, спасая ее от разрывов труб и других элементов. Кстати, максимальная температура, которую может выдерживать клапан, составляет 120С.
  • Существует большое количество разновидностей обратных клапанов, которые также входят в группу предохранительных. Их основная функция — не дать осуществиться противотоку теплоносителя, если в системе вдруг падает давление.

Есть несколько основных видов — дисковые, шаровые, флажковые и прочие. Но все они делятся на подпружиненные и беспружинные. С первыми все понятно — там основной упор делается на силу противодействия пружины. Второй вид — это когда возврат запорного элемента происходит под действием собственной массы.

Трехходовые клапаны. Этот вид запорной арматуры устанавливается в отопительные системы, где предусмотрены низкотемпературные контуры. К примеру, когда в схеме есть конденсационный котел. В настоящее время производители выпускают такой вид клапанов с ручным переключением или с электрическим. Во втором случае необходимо подключать прибор к сети переменного тока напряжением 220 вольт.

Трехходовые клапаны

Давайте подробнее остановимся на трехходовых клапанах, потому что потребители редко с ними сталкиваются, и многим они просто неизвестны. В их конструкции три отверстия — два выходных и одно входное. Поток теплоносителя регулируется заслонкой, которая может быть в виде штока или шара. Вращательное движение перераспределяет поток движущейся жидкости.

Мы уже упоминали о конденсационных котлах, но трехходовые клапаны используются не только в этих системах. Очень часто их применяют, когда от одного нагревательного котла работают разные системы отопления. К примеру, «теплые полы» и обычные радиаторы. Понятно, что для теплого пола не нужно нагревать теплоноситель до очень высокой температуры. Но что делать, если котел один, и греет он горячую воду до стандартной для всей системы температуры?

В этом случае трехходовой клапан выполняет сразу несколько функций:

  • Во-первых, он разделяет участки.
  • Во-вторых, разграничивает плотность потока по ветвям.
  • В-третьих, с его помощью происходит смешивание теплоносителя из магистрали подачи и обратки, до того как последний будет подан в систему отопления «теплый пол». То есть в половое отопление вода будет поступать с более низкой температурой, чем на радиаторы.

Несколько рекомендаций. Берите модель с сервоприводом. Это избавит вас от необходимости постоянного контроля над температурой теплоносителя. Подобное устройство является автоматическим и работает от датчика, вмонтированного в низкотемпературный контур. Изменение температуры влечет за собой срабатывание запорного устройства, которое открывает или закрывает подачу воды из обратной магистрали. Так что все просто.

И последнее. Сервопривод может входить в комплектацию клапана или продаваться в качестве отдельного элемента. А сами клапаны изготавливают из стали, чугуна или латуни. Последние используются в системах отопления жилых помещений.

Для чего необходим предохранительный клапан

Предохранительный клапан, входящий в комплект поставки любого накопительного водонагревателя, является неотъемлемым элементом группы безопасности данного прибора. Эксплуатировать водонагреватель без него запрещено производителем, да и попросту небезопасно. У любого водонагревателя есть рабочее давление воды, имеющее как минимальный порог (минимально необходимое давление для нормальной работы прибора), так и максимальный порог (превышение которого может повредить прибор). Максимальный порог, в свою очередь, складывается из двух величин:

  1. Давление в магистрали водоснабжения. Это давление, с которым подается вода в прибор.
  2. Давление, возникающее в емкости водонагревателя при нагреве воды.

Предохранительный клапан рассчитан на давление не большее, чем максимальное рабочее давление водонагревателя. Монтаж клапана осуществляется в соответствии с руководством по эксплуатации на конкретную модель водонагревателя. У большинства моделей водонагревателей он монтируется на патрубок подачи холодной воды и выполняет следующие функции:

  • предотвращает самопроизвольный слив воды из водонагревателя при отключении подачи холодной воды в магистральной сети;
  • сбрасывает избыточное давление во внутреннем баке водонагревателя;
  • может использоваться для слива воды из прибора;

Теперь разберемся в данных функциях поподробней:

На рисунке выше представлен предохранительный клапан в разрезе. Одним из его элементов является механизм обратного клапана. Именно он отвечает за удержание воды в емкости ЭВН и не допускает ее обратного хода в систему водоснабжения

Соответственно при установке клапана важно не допустить повреждения этого механизма, поэтому производители рекомендуют производить закрутку на 3-3,5 оборота резьбы. В клапанах, предлагаемых нашей компанией, данная проблема решена системно, посредством ограничительной металлической площадки, дальше которой нельзя будет накрутить клапан, а значит и невозможно повредить механизм обратного клапана

Следующим элементом по списку, но не по важности, идет механизм предохранительного клапана. Как уже было сказано ранее, для любого ЭВН есть максимальный порог давления воды, который складывается из двух показателей: давление в системе водоснабжения и давление, возникающее при расширении воды при нагреве

Когда суммарное давление начинает превышать значение максимального порога – шток начинает сжимать пружину предохранительного клапана и таким образом открывает отверстие штуцера для слива воды. Происходит сброс давления и водонагреватель продолжает работать в нормальном режиме.

Отсюда есть несколько важных моментов, на которых бы хотелось заострить Ваше внимание:

Важно знать давление в своей системе водоснабжения, при высоком его значении вероятность постоянного срабатывания предохранительного клапана существенно возрастает. В этом случае рекомендуется установить редуктор для понижения магистрального давления в сети

Редуктор не входит в комплект поставки ЭВН и приобретается отдельно.

Категорически запрещается ограничивать движение рукоятки принудительного сброса давления, жестко фиксируя ее в штатном положении, так как это приводит к невозможности движения штока предохранительного механизма и таким образом не позволяет сбросить избыточное давление.

Поскольку, сброс избытка давления сопровождается появлением капель воды из штуцера для слива воды – рекомендуется сделать отвод от штуцера предохранительного клапана (достаточно какой-либо гибкой трубки или шланга) в канализацию (раковину, ванну, сливной бачок или сифон). Еще одна функция предохранительного клапана – слив воды из прибора. В силу своей времязатратности (это не самый быстрый процесс, особенно для больших объемов), этот способ актуален в основном в тех случаях, когда при монтаже прибора не была предусмотрена возможность быстрого слива воды. Для этого необходимо: отключить ЭВН от сети, перекрыть подачу в него холодной воды и открыть кран горячей воды на точке водозабора(смесителе). После этого, поднять рукоятку принудительного сброса воды и произвести слив через штуцер.

ВНИМАНИЕ!!! Предохранительный клапан не предназначен для защиты прибора от резких скачков давления в водопроводной сети. Для решения данной проблемы в систему устанавливается специальный прибор – гаситель гидроударов

Запрещается использование накопительного водонагревателя без предохранительного клапана, или же с клапаном, давление которого превышает максимально установленное для данного прибора. В случае указанных выше нарушений, гарантийные обязательства потребителя на водонагреватель не распространяются.

Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

  • горизонтально расположенный рычаг устанавливают вертикально;
  • прямое соединение со штоком приводит в действие пружинный механизм;
  • пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

Модели без рычага

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

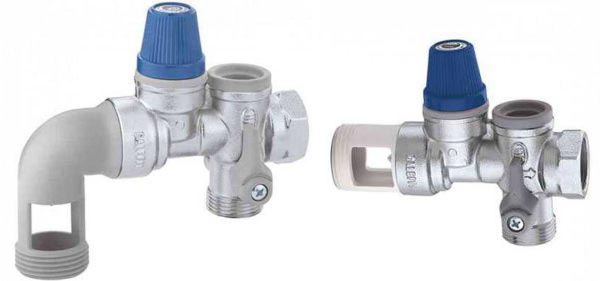

Узлы безопасности для больших водонагревателей

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой. Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

Варианты монтажа

Чтобы обеспечить надежное и безопасное функционирование клапана в системе отопления, рекомендуется производить монтаж в соответствии со всеми правилами. Найти их можно в специальной нормативной документации. Правила отличаются в зависимости от мощности и рабочего давления системы. Но основные принципы все же сохраняются, среди них:

  • В отопительной системе данный прибор необходимо устанавливать на подающем трубопроводе непосредственно после котла. Если мощность теплового генератора велика, допускается устанавливать два клапана.
  • Предохранительный клапан на обратном трубопроводе систем отопления монтируется только для обеспечения горячего водоснабжения в наивысшей точке бойлера.
  • Также неприемлемо сужение канала в местах между магистралью клапаном, недопустимо устройство запорной арматуры.
  • Сбросные патрубки следует выводить в канализационную систему или другое безопасное место. На данной линии совершенно недопустима установка запорных устройств.

Очень важно сделать правильный выбор предохранительного клапана для системы отопления, который предотвратит закипание котла и понизит давление. Чтобы клапан работал правильно, необходимо:

  • Выбрать пружинное оборудование, в котором пружина буде противодействовать давлению теплоносителя.
  • Определиться с размером и типом устройства, чтобы давление в системе отопления не превышало допустимых значений, так как именно оно должно помочь работе системы.
  • Клапан открытого типа необходимо выбирать в том случае, если в атмосферу сбрасывается вода, а закрытый – если вода сбрасывается в обратный трубопровод.
  • Полноподъемный и низкоподъемный клапан желательно выбирать с учетом пропускной способности.
  • При сбрасывании воды в атмосферу рекомендуется устанавливать устройства открытого типа. Для котлов, работающих на жидком топливе, следует выбирать низкоподъемные клапаны, для газовых котлов – полноподъемные.

Расчет предохранительного устройства необходимо производить в соответствии с методикой, представленной в СНиП II-35 «Котельные установки».

Так как производители редко указывают в технических характеристиках реальную высоту подъема штока, в расчете данный параметр равен 1/20 диаметра седла. По этой причине типоразмер клапана в результате данного расчета получается несколько завышенным. В любом случае после подбора устройства необходимо сравнить тепловую мощность отопительной системы с рекомендуемой в техническом описании максимальной мощностью для выбранного типоразмера.

Установка предохранительного клапана требуется для защиты системы отопления от превышения уровня давления больше предельно допустимого значения. По этой причине расчет данного прибора должен сводиться к вычислению максимально допустимого прироста объема теплоносителя и определению возможных источников превышения давления.

Источниками прироста объема может послужить:

  • Перегрев в теплообменном или котельном агрегате с последующим парообразованием. При парообразовании жидкость способна увеличить свой объем в 461 раз, поэтому данный фактор при выборе клапана является преобладающим.
  • Выход автоматики управления подпиточных линий котельных и независимых отопительных систем из строя. Это может также послужить преобладающим фактором при подборе клапана.
  • Теплоноситель, нагреваясь в теплообменном или котельном агрегате, увеличивается в объеме. При нагреве удельный прирост объема от 0 до 100 °C, что составляет всего 4%, поэтому при подборе типоразмера устройства данного типа, это не является основополагающим моментом.

Выбранное оборудование должно обеспечивать сброс рассчитанного количества теплоносителя, по наиболее существенному фактору прироста объема.

Что такое клапан сброса избыточного давления?

При проектировании отопительных систем важно устанавливать клапаны для сброса избыточного давления воды. Оборудование и все элементы рассчитаны на определённые механические нагрузки

В случае превышения номинальной величины контролируемого параметра они работают на предельных режимах, что негативно сказывается на сроке их эксплуатации. Обеспечивают оптимальные условия эксплуатации систем.

Устройство аварийного сброса может использоваться для следующих целей:

  • удаления из системы избыточного количества теплоносителя, повышаемого в результате его чрезмерного нагрева;
  • контроля давления — среднего или предельного.

Сбросной клапан для отопления

В статье вы узнаете, что представляет из себя сбросной клапан для отопления, виды подрывного клапана и советы по установке и выбору сбросного клапана для воды.

Существует множество факторов, оказывающих влияние на стабильность работы системы отопления. Резкие температурные скачки могут привести к нарушению герметичности соединений. Для того, чтобы это не происходило, в отопительной системе необходимо предусмотреть установку защитного устройства.

Таким устройством и является клапан сброса давления воды или сбросной клапан. Его применение является обязательным условием при монтаже приборов отопления. Для чего применяется предохранительный клапан. При запуске отопительной системы теплоноситель начинает нагреваться. Он начинает расширяться, увеличиваясь в объёме. Соответственно повышается давление на внутреннюю поверхность стенок трубопроводов и отопительных приборов.

Когда давление превышает определённую величину, происходит разгерметизация стыков. Это приводит к нарушению работы системы и в конечном итоге к возникновению аварийной ситуации. Для того, чтобы своевременно сбросить излишек воды, требуется установка предохранительного клапана. Функции клапана.

сбросной клапан для отопления

  • Своевременное удаление излишков теплоносителя. Это приводит к понижению давления в системе.
  • В предохранительном клапане должна присутствовать возможность настройки максимальной величины давления, при котором происходит его открытие. При выборе конкретной модели надо учитывать характеристики системы отопления:
  • Среднее и максимальное давление в системе.
  • На каком расстоянии располагается расширительный бак.
  • Длина труб теплоснабжения.
  • Вид отопительной системы. При монтаже отопительных приборов применяются два вида клапанов, работа которых базируется на различных принципах.

Как установить предохранительный клапан самому

Чаще всего современные бойлеры еще при производстве для самостоятельной установки укомплектованы полной защитной системой, включая тот же предохранительный клапан. Но если этот аксессуар отсутствует в комплекте, то не забудьте обязательно его докупить. Установку клапана можно осуществить самостоятельно, так и с помощью специалиста.

Чтобы установить защиту самостоятельно, помните, что клапан должен располагаться прямо под баком за отсекающим краном при входе холодной воды в бойлер. Перед тем как приступить к самой установке, проведите такие подготовительные работы:

  • очистите бак водонагревателя от воды;
  • перекройте основой доступ к воде;
  • отключите бойлер от электричества.

Монтаж производится с учетом того, куда направлен входящий поток воды, это направление на самом элементе указано при помощи стрелки. Не забудьте уплотнить резьбу фум лентой, если хотите, чтобы стыковочные соединения были плотно закрыты.

Что такое клапан сброса избыточного давления?

При проектировании отопительных систем важно устанавливать клапаны для сброса избыточного давления воды. Оборудование и все элементы рассчитаны на определённые механические нагрузки

В случае превышения номинальной величины контролируемого параметра они работают на предельных режимах, что негативно сказывается на сроке их эксплуатации. Обеспечивают оптимальные условия эксплуатации систем.

Устройство аварийного сброса может использоваться для следующих целей:

  • удаления из системы избыточного количества теплоносителя, повышаемого в результате его чрезмерного нагрева;
  • контроля давления — среднего или предельного.
