Как правильно колоть дрова

Многие дачники колют дрова, положив полено на землю, но бывалые дровосеки категорически не рекомендуют так делать, и вот почему:

  1. Это опасно, потому что можно попасть топором по ноге и получить серьезную травму.
  2. Это неудобно, потому что дровосеку приходится низко наклоняться. Особенно тяжело нагибаться тучным людям.
  3. Это плохо влияет на качество дров, так как полено, лежащее на земле, моментально отсыревает.

Лучше всего для колки использовать специальную металлическую конструкцию, напоминающую по своей форме станок. Посередине станка находится желоб, в который помещается полено: здесь оно надежно закрепляется и не выскакивает. Когда полено, или «чурбан», ровно лежит на своем месте, дровосек берет колун и поднимает его вверх для удара и резким движением опускает его на полено. Если удар сделан правильно, чурбан раскалывается на части. Главное — правильно рассчитать силу удара, тогда эти части получатся ровными и аккуратными, но это приходит с опытом.

Никогда не стоит поднимать колун слишком высоко, потому что сила удара от этого не увеличится, а, наоборот, ослабнет. Также не стоит размахивать топором перед тем, как совершить удар: тратить лишние силы дровосеку ни к чему.

Механический дровокол на пружине.

Этот дровокол также, как и лом-колун использует физическую силу человека. Но физическая сила нужна небольшая, только чтобы вывести из равновесия балансир с колуном. Данный дровокол немного сложнее в изготовлении чем лом-колун, но более эффективный.

Усилие, которое нужно приложить для колки поленьев направлено вниз, поэтому практически нагрузка на спину отсутствует. По сравнению с лом-колуном требует значительно меньше физических усилий. Мощность удара зависит не только от физической силы человека, но и от массы колуна. У данного дровокола можно сделать достаточно мощный удар, который будет раскалывать практически любые поленья. Довольно высокая производительность.

Но у этого дровокола большие габариты и вес. Травмоопасный, но не более чем обычный топор. Требует доставки каждого полена к нему. Немного более сложный в изготовлении, чем лом-колун.

Принцип действия этого дровокола основан на ударе лезвия колуна с большой массой. Задача человека сводиться в выводе плеча дровокола из равновесия, то есть движением вниз нужно сдвинуть лезвие колуна, а оно уже из-за своей большой массы пойдет дальше по инерции. Возврат плеча дровокола в исходное положение происходит автоматически пружиной.

Чертежи конструкции дровокола. Важные моменты.

На чертежах ниже представлен дровокол на пружине. При его изготовлении все трубы можно заменить на любые другие, главное, чтобы хватило жесткости конструкции. Вместо одной толстостенной трубы сечением 40х60х6 мм можно использовать две трубы сваренные вместе с меньшей толщиной стенки и другого сечения.

Сила
удара данного колуна зависит от массы его подвижной части. Чем больше масса
колуна с грузом, тем больше энергия удара. Груз можно набрать из любых тяжелых
металлических частей, например приварить два куска рельсы. Главное, чтобы груз
был максимально большим, в идеале необходимо чтобы колун с грузом весил 50-55кг.

Пружина
должна быть достаточно мощной, чтобы удерживать плечо колуна в горизонтальном
положении. То есть здесь должен быть баланс между массой колуна с грузом и
силой сжатия пружины. Если не хватает усилия пружины, то можно добавить вторую
пружину меньшего диаметра, просто вставив её во внутрь первой пружины. Пружину
можно взять от автомобиля, примерный диаметр пружины 110мм и высота 450-500мм.
В сжатом состоянии, когда консоль дровокола находиться горизонтально, пружина
будет длиной 300мм.

Найти баланс между весом колуна с грузом и усилием пружины поможет регулируемая консоль, чем ближе будет колун к пружине, тем выше будет подыматься консоль.

Чертеж дровокола.
Чертеж дровокола.
Чертеж каркаса.
Чертеж каркаса.
Чертеж колуна.
Чертеж консоли.
Чертеж кронштейна.

Хранение поленьев

Когда все дрова расколоты, их нужно сложить в поленницу. Типичная ошибка многих дачников и сельских жителей заключается в том, что они сваливают готовые дрова в кучу. Так делать нельзя, потому что шаткое сооружение может быстро развалиться, если хотя бы одно бревно лежит неудачно. Но самое главное, что дрова, сваленные в кучу, плохо сохнут, а, значит, они могут заразиться грибком и плесенью.

Складывать дрова нужно аккуратно, примерно так же, как дети, играя, складывают кубики конструктора. Чурбаки, красиво уложенные в поленницу, эффектно выглядят и производят приятное впечатление на соседей по даче. Также их удобно доставать, когда возникает необходимость принести несколько полешек домой. Хранить дрова нужно только под специальным навесом, чтобы на них не попадал дождь. Если же они находятся на открытом воздухе, следует накрывать древесину от дождя брезентом или полиэтиленовой пленкой.

Люди, которые покупают дрова по объявлению, часто жалуются на сырость привезенной древесины. В таком случае поленья нужно сразу же просушить и только потом сложить в аккуратный штабель.

Если в одном из чурбанов завелся жук-древоточец или другой паразит, такое полено нужно сразу же отправлять в печку. Паразиты опасны тем, что они постепенно разрушают древесину, а также делают дрова более уязвимыми к грибку и плесени. Периодически поленья нужно осматривать и проверять, в каком состоянии они находятся, и если они сложены красиво и аккуратно, сделать это будет совсем несложно.

Колка дров при помощи самодельного колуна — это не так сложно, как кажется. Главное, чтобы топор был удобный и достаточно острый. Существует распространенное заблуждение о том, что острым топором можно легко травмировать себя. На самом деле, дровосеки чаще всего получают травмы именно из-за того, что колун недостаточно хорошо заточен. Сделав топор своими руками и адаптировав его «под себя», дачник или сельский житель сможет заметно облегчить ежегодную работу по заготовке топлива для русской печки. Это гораздо проще и дешевле, чем покупать дорогостоящее оборудование или приобретать чьи-то дрова сомнительного качества.

https://youtube.com/watch?v=m8NCJckjMZI

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

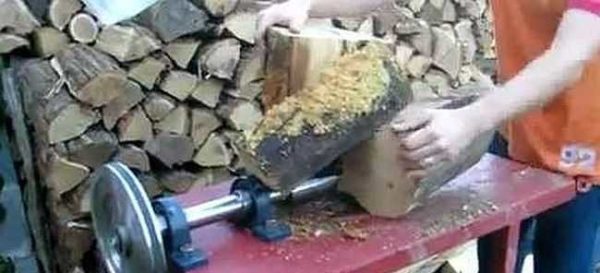

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

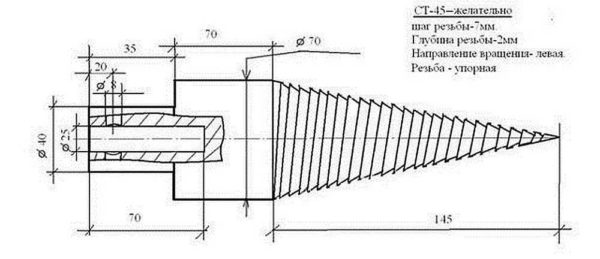

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

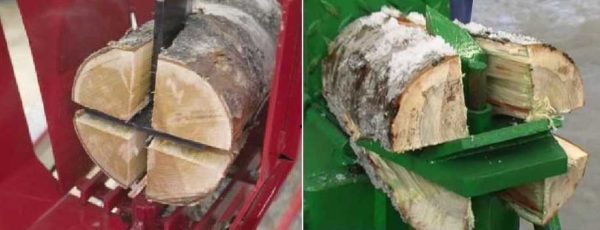

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Как выбрать хороший колун

Изготовить хороший колун очень сложно: нужно, чтобы и ручка была правильная и удобная, и голову заострить по всем правилам. Однако же и найти такой удачно смастерённый кем-то инструмент тоже не так-то просто. Вот несколько правил, которые помогут сориентироваться в мире топоров:

Топорище обязательно должно быть изготовлено из упругих сортов деревьев: вяза, бука, клёна, ясеня или берёзы. Особенно хорошо, если рукоять выполнена именно из ясеня.

А вот от пластмассовых и металлических аналогов лучше отказаться, особенно новичкам.Колун с рукояткой из ясеня
Такие рукояти могут не выдержать толчка от удара и просто лопнуть в руках. То же может произойти и с дубовой рукоятью, значительно уступающей в этом плане своим более гибким собратьям.

Колун следует подбирать индивидуально. Разные колуны могут иметь разный вес, форму и длину рукояти. Нельзя брать первый попавшийся вариант, даже не подержав его в руках. Идеально, если есть возможность подержать все представленные модели, помахать ими и попробовать запрокинуть над головой

Конечно, всё это следует делать осторожно, а то вдруг голова топора плохо прикреплена к рукояти? Так можно и собственной головы лишиться.

Эти два правила — общие. Однако при выборе колуна следует учитывать и то, для каких именно дров он будет использоваться:

  • Сухие и тонкие дрова легче и удобнее рубить при помощи короткого колуна, имеющего рукоять длиной 40-60см.
  • Толстые брёвна нужно рубить при помощи увесистого колуна с большим весом головы и достаточно длинной ручкой.
  • Для колки сырых или смолистых брёвен лучше выбрать колун с закруглённым лезвием.
  • С особо толстым и упрямым бревном иногда не способен справиться ни один даже самый тяжёлый колун. Тогда на помощь приходит специальный «боец», у которого голова имеет две рабочие стороны. Одна сторона является лезвием, а другая выполнена в виде кувалды. Благодаря второй стороне в щель, пробитую лезвием, можно вставить колышки и ударами по ним расширить её.

Правильный ручной колун для дров. Как легко колоть дрова.

Конечно, не всегда придётся рубить одну и ту же древесину. Иногда придётся поработать с одним видом, иногда — с другим. Однако можно постараться предугадать, с каким вариантом придётся сталкиваться наиболее часто. И, если удастся подобрать колун, который буквально «ляжет в руку», проблем с тем, чтобы наколоть дров, не возникнет.

Организация производственного процесса

После изготовления дровокола придется заниматься колкой дров. Чтобы работа выполнялась легко, необходимо правильно организовать производственный процесс.

Напиленные фрагменты нужно расположить с одной стороны. Чтобы меньше уставать, расстояние должно быть всего два-три шага.

Нарубленные поленья желательно укладывать на тележку. Объем тележки небольшой, в нее поместится не более 30…40 кг дров.

После наполнения их нужно отвозить и укладывать на поленницу. Пока нарубленные дрова перевозятся к месту хранения, можно отдохнуть от основной работы. Смена занятий – это тоже отдых.

Видео: механический дровокол своими руками или как собрать дровокол.

Советы по выбору

Ручной дровокол подойдёт для малого объёма заготовки дров. Им удобно подготавливать розжиг для мангала или бани

Устройство также будет актуально в местах где нет доступа к электросети и другим видам питания.
Для длительной работы важно выбрать агрегат с регулируемой станиной, чтобы можно было установить оптимальную высоту. В таком случае заниматься заготовкой получится даже сидя на табуретке.
Другим важным параметром является размер материала, который будет обрабатываться прибором. В большинстве случаев модели с допустимой длиной брёвен в 50 см вполне достаточно.

В большинстве случаев модели с допустимой длиной брёвен в 50 см вполне достаточно.

Если планируется раскалывать толстые чурки, то лучше отдать предпочтение приспособлениям без кольцевого ограничителя.

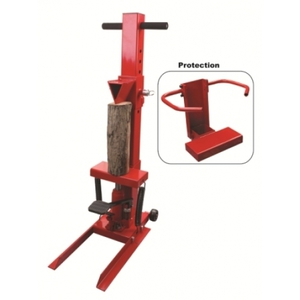

Хорошим дополнением станет специальная защита лезвия от случайных ударов кувалдой в процессе рубки.
Стоит обратить внимание на модели с прочным, устойчивым основанием. Лучше если оно будет широким, особенно когда планируется использовать агрегат дома и не хочется испортить вмятинами пол.

Предпочтительнее покупать изделия проверенных и известных фирм, которые могут предоставить гарантийное обслуживание и замену устройства в случае получения брака или поломки деталей.

Предпочтительнее покупать изделия проверенных и известных фирм, которые могут предоставить гарантийное обслуживание и замену устройства в случае получения брака или поломки деталей.

Винтовой колун — что это такое?

Простая конструкция конусного дровокола очень эффективна, если требуется переколоть несколько кубометров дров

Колоть дрова, не прилагая при этом больших усилий, можно с помощью винтового колуна. Чтобы понять, как работает это приспособление, достаточно вспомнить, как в процессе неудачного ввинчивания шурупа в деревянную рейку или планку эти предметы раскалывались в месте физического воздействия. Бороться с этим явлением просто — достаточно предварительно засверлить отверстие под саморез, и он пойдёт как по маслу. Принцип раскалывания древесины при вкручивании винта был использован домашними мастерами в рассматриваемой конструкции. Вот только простой шуруп раздвигает волокна недостаточно, поэтому его модифицировали, намного увеличив конусность и уменьшив соотношение глубины резьбы к диаметру инструмента. В результате получили винт, который представляет собой симбиоз клина и самореза. Приспособление легко вворачивается в древесину благодаря резьбовой части и разрывает её по волокнам за счёт многократного увеличения диаметра инструмента.

Схема винтового дровокола

В зависимости от конструкции привода существует несколько разновидностей винтовых дровоколов. В одних винт насажен непосредственно на вал электрического двигателя. Требования к силовому агрегату в этом случае выдвигаются довольно жёсткие — электромотор должен быть низкооборотным (не более 500 об/мин), и достаточно мощным (не менее 3 кВт).

Схема, при которой конус устанавливают прямо на вал электродвигателя, подходит только для тихоходных силовых установок

В других схемах винтовых колунов используются электродвигатели любого типа, а снижение оборотов вращения достигается за счёт применения механических редукторов, ремённых и цепных передач. При этом на вал силового агрегата устанавливают шкив (звёздочку) малого диаметра, а на вал дровокольного конуса — большого. Соотношения их размеров подбирают так, чтобы понизить частоту вращения электродвигателя до приемлемых 300 – 500 об/мин. Иногда при использовании высокооборотных моторов достичь этого без существенного увеличения диаметра ведомой звёздочки (шкива) невозможно. В таком случае устанавливают промежуточный вал и двойную (ступенчатую) передачу.

Максимально упростить конструкцию механического колуна при сохранении высокой производительности можно, установив электродвигатель с редуктором

Все детали конструкции монтируют на прочной станине, которую для удобства работы оснащают откидным столиком.

К достоинствам конусных дровоколов можно отнести:

  • простоту конструкции;
  • возможность изготовления в домашних условиях (практически все комплектующие, кроме конуса, можно найти на собственном подворье);
  • высокую производительность оборудования;
  • низкую стоимость установки;
  • эксплуатация агрегата не требует квалификации оператора.

К сожалению, простая и надёжная конструкция винтовых колунов не лишена недостатков. Огромным минусом конусного дровокола является то, что древесина с переплетающимися волокнами — непреодолимое препятствие для его буравчика, поэтому прикорневые и особо сучковатые чурбаки придётся разделывать другим способом. Второй недостаток заключается в неполном разделении чурок на поленья. Нередко заканчивать разделку большого чурбака на две отдельные части приходится вручную, а это не каждому под силу. Ещё хотелось бы отметить невозможность изготовления конуса дровокола без применения токарного станка. Конечно, занести это в минусы можно лишь частично, поскольку в сети есть множество предложений как по изготовлению, так и по продаже винтов любого размера.

Дровокол из бензопилы

Самый простой способ использовать безнопилу как дровокол – установка специальной насадки. Они продаются для определенных моделей и без проблем сопрягаются с устройством.

Для работы с такой насадкой не нужен стол или какое-либо приспособление для удержания поленьев. Их можно придерживать просто ногой. Процесс работы с насадкой показан в видео.

Если такой вариант не устраивает – можно сделать самодельный станок.

Для этого бензопилу в обычной комплектации устанавливают на подготовленной деревянной станине.

Закрепляют все устройство и полотно.

Жесткая рама из труб ПВХ и металла позволяет удерживать изделие на месте, невзирая на сильную вибрацию при работе.

Однако следует понимать – это скорее устройство для распиловки бруса, досок, бревен по длине, чем для раскалывания их на поленья, что хорошо видно в заключительно части ролика.

Советы по эксплуатации

Колун, как и топор, является инструментом повышенной травмоопасности, поэтому его следует правильно заточить и использовать с соблюдением мер предосторожности. Много вопросов возникает при выборе изделия – инструмент должен идеально соответствовать физическим данным работника

Найти идеальный вариант возможно только в том случае, когда колун будет испытан на практике. Даже опытные дровосеки не всегда «угадывают», какой колун им идеально подходит

Много вопросов возникает при выборе изделия – инструмент должен идеально соответствовать физическим данным работника. Найти идеальный вариант возможно только в том случае, когда колун будет испытан на практике. Даже опытные дровосеки не всегда «угадывают», какой колун им идеально подходит.

Важно правильно подобрать колоду – она должна быть среднего диаметра, высота ее должна быть на 5 сантиметров выше колена

Начиная работы, следует позаботиться о перчатках и очках. Также одежда должна быть достаточно свободной, она не должна сковывать движения. Во время работы в радиусе 2 метров не должно быть людей или животных – щепки могут отлетать со значительной скоростью и травмировать окружающих.

Из стандартных средних размеров чурок получается 4-5 полена. Более крупные чурки могут «выдать» 10 поленьев. При работе нет смысла раскалывать массивный фрагмент дерева сразу. Гораздо разумнее обтесывать дерево с разных сторон, скалывая фрагменты.

Поленья зимой лучше подержать на открытом воздухе – тогда древесина не будет размокшей и рыхлой. При работе с деревом рекомендуется начинать работу с тех мест, где присутствуют трещины. Нередко колуны вставляют в такие выемки и бьют по ним кувалдами.

О том, как сделать колун из топора своими руками, смотрите в следующем видео.

Теоретические основы теплотехники – сгорание твердого топлива

В современном мире довольно много источников энергии:

  1. Природный газ доступен на обширных территориях. Достаточно открыть горелку и зажечь, как появляется синеватый огонек, который выделяет значительный тепловой поток.
  2. Жидкое топливо, подаваемое через форсунки, горит ярким красным или желтоватым пламенем. Даже в тепловых машинах применяют разные виды жидких энергоносителей.
  3. Уголь и продукты его переработки имеют продолжительный цикл горения. Красноватое пламя долго отдает тепло не только конвекцией, мощный поток теплового излучения поступает на все окружающие предметы.
  4. Дрова – были первыми доступными источниками тепла. Актуальными они остаются и в настоящее время.

Во многих домах используется печное отопление. Бани и сауны, рекламируя свои услуги, указывают, что в качестве источника тепла используют дрова определенных пород деревьев. Приготовление пищи на открытом воздухе традиционно предусматривает использование древесины в технологии тепловой обработки продуктов.

Внимание! Расколотые на поленья дрова укладывают в поленницы. В них происходит их высушивание

Влага, находящаяся внутри древесины, интенсивно испаряется. Видимая теплота сгорания повышается, так как не нужно тратить энергию на испарение жидкости, располагающейся в межклеточном пространстве.

В теплотехнике для характеристики топлива введены понятия:

  • Высшая теплота сгорания, подразумевающая суммарную теплоту, выделяемую при сгорании конкретного типа горючего вещества.
  • Низшая теплота сгорания – фактическое количество теплоты, в котором учитываются затраты энергии на нагрев топлива, удаления из него в процессе горения ингредиентов, не участвующих в самом процессе.

Поэтому сушка дров – это прием, улучшающий характеристики топливного элемента. Предварительное измельчение повышает эффективность высушивания дров, а в дальнейшем и горения в печи или ином устройстве для сжигания твердого топлива.

Ряд предприятий металлообработки изготавливают дровоколы. По принципу действия их делят на несколько типов:

  1. Колуны – установки рубящего действия. Осуществляется постановка чурбаков на специальные опоры, а затем наносятся удары утяжеленным долотом.
  2. Клин для рубки ставят неподвижно, на них опирают раскалываемые предметы. Удары наносят тяжелыми кувалдами, раскалывание выполняется при прохождении через пассивный рабочий орган.
  3. Давилки – это установки с механическим приводом толкателя. Бревно укладывается на ложе, а потом его проталкивают через плоский или крестообразный нож.
  4. Винтовые разрушители внедряются внутрь слоистого материала. Проникая глубже, расщепляют даже прочную и свилеватую древесину.

Предлагаем ознакомиться Розы крылья ангелов из семянПружинный дровокол — это самое простое устройство для колки дров.

Основной элемент устройства — пружина. Она присоединена к станине. Верхняя часть пружины упирается в неподвижную перекладину, на которой установлен режущий колун.

Всю нагрузку в данном случае принимает на себя пружина, в ее обязанности входит удержать колун. Перед нами стоит задача подобрать пружину и колун так, чтобы для работы прилагались минимальные усилия, но достаточные для раскола твердой древесины. Упор пружины можно сделать мобильным. Такой дровокол должен иметь минимальную высоту 800 миллиметров.

Механизмы подачи бревна на расщепление

Дровоколы, в которых реализуется принцип продавливания через неподвижные ножи, механизируют основной технологический процесс: раскалывание чурбаков на отдельные фрагменты. По типу привода толкателя принято определять:

Гидравлические, в них толкатели связаны со штоками гидроцилиндров. Насосом создается давление в масле, которое передается внутрь механизма. Это самые простые конструкции, так как гидроприводные устройства не имеют дополнительных преобразователей энергии.

Инерционные используют вращающиеся массы. Накопленная маховиками энергия преобразуется в поступательное движение толкателя. Устройства используют специальные муфты сцепления, включаемые оператором после установке на ложе фрагмента бревна.

Реечные механизмы используют преобразователь из вращательного в поступательное движение с использованием зубчатого колеса и рейки с зубьями. В нужный момент шестерня поворачивается до зацепления с зубьями исполнительного устройства. Толкатель передвигает чурбан на неподвижные ножи. Он раскалывается на меньшие по размеру элементы.

Кривошипно-шатунный механизм из редуктора  получает крутящий момент. Он преобразуется в поступательное перемещение толкателя. Включение (выключение) регулируется постоянно разомкнутой муфтой сцепления. В нужный момент оператор включает сцепление, кривошип начинает вращаться, заставляя шатун перемещаться поступательно. Цикл завершается возвращением кривошипа и шатуна в исходное положение.

Разъемной гайкой и ходовым винтом. Включается двигатель, вращение вала передается на ходовой винт. В нужный момент разъемная гайка соединяется, вращающийся вал перемещает ее, действуя на толкатель. Для возврата меняют направление вращения вала (используется зубчатая передача обратного вращения).

Пошаговое руководство по изготовлению пружинного дровокола

Для выполнения работы потребуются инструменты:

  • УШМ (болгарка) с набором отрезных дисков и зачистных лепестковых кругов.
  • Сварочный аппарат, современные бытовые устройства инверторного типа для сварки стальных конструкций сравнительно небольшие по массе. Процесс выполняется на постоянном токе, поэтому сварные швы получаются аккуратными, расплавленный металл электрода полностью заполняет стыки между деталями.
  • Струбцины помогут соединять свариваемые детали.
  • Мерительный и разметочный инструменты помогут изготавливать заготовки будущей конструкции.

Нужны материалы:

  1. Швеллер №№ 10…16 (номер определяет высоты выраженную в сантиметрах).
  2. Профильная труба 40·60 мм (30·60 мм).
  3. Рельс длиной 300…400 мм.
  4. Двутавр №№ 12…16.
  5. Уголок № 30…50.
  6. Втулка от подвески автомобиля (она может иметь износ).
  7. Трубы диаметром 40…70 мм.
  8. Пружина подвески легкового автомобиля, например, от ВАЗ.

Перед началом работы прорисовывается эскизный проект. Некоторые умельцы освоили программы инженерного проектирования, с помощью которых могут проработать детали будущего изделия. Подробности изготовления показаны ниже.

Примерная схема поможет сориентироваться в процессе изготовления установки.

Из швеллера изготавливается опора. К ней приваривают стойку. Для стойки лучше всего использовать двутавр. У этого вида проката высока жесткость. При длительных нагрузках изогнуть такой элемент довольно сложно.

Чтобы обеспечить устойчивость основанию, к нему приваривают укосины. Дополнительно из имеющихся труб создают упоры, они предотвратят возможное падение всего изделия.

Из швеллера вырезается опора для пружины. В ней пропиливается квадратное отверстие. Оно позволит в дальнейшем надежно зафиксировать элемент на стойке.

Высоту установки опоры определяют по длине имеющейся пружины. Попутно ориентируются на высоту всего дровокола, а также удобство использования его для человека. Удобно приподнимать груз, расположенный на высоте пояса. Приподнимать придется немного выше уровня груди.

Все эти размышления позволят выбрать высоту установки опоры для пружины на стойке.

Из уголков изготавливают укосины. Они будут удерживать опору. Тогда при динамическом нагружении дровокола не будут происходить смещения опорной поверхности.

Чтобы зафиксировать нижний конец пружины, нужно изготовить цилиндрический фиксатор. Для его изготовления используется небольшой отрезок трубы. Желательно, подобрать трубу по внутреннему диаметру пружины. Тогда она не будет смещаться в процессе работы.

В верхней части стойки выполняется прорезь. В нее устанавливают втулку. Затем ее проваривают. При монтаже нужно выдержать перпендикулярность к стойке. Ось втулки должна быть параллельной земле. Для сварки используют кондуктор, который позволит выполнить указанные условия.

Во втулку устанавливают вал. К нему приваривают коромысло (используется швеллер). На нижней части коромысла монтируют небольшой фрагмент трубы. В нем будет фиксироваться верхняя часть пружины.

Чтобы коромысло перемещалось свободно, в нем прорезается окно, его размеры зависят от параметров стойки.

К коромыслу приваривается профильная труба. На ее конец устанавливают зубило. Эти инструменты изготавливают из углеродистой стали У9…У10. Твердость такого металла составляет HRC 60…63. Такой инструмент прослужит долго. В процессе эксплуатации его несложно заточить с помощью УШМ и заточного круга.

Дровокол обретает рабочий вид. Выше зубила приваривают груз (часть рельса). Для удобства использования приваривается рукоятка. Чтобы меньше повреждать руки, надевают резиновые элементы. Они погасят вибрацию при ударах.

Для работы потребуется установить обрезок бревна большого размера. На него будут устанавливать поленья, которые придется разрубить.

Чурбак придерживают одной рукой. Приподнимают колун, а потом наносят удар.

Колун опускается вниз. Находящийся снизу фрагмент раскалывается. Зубило опускается ниже. Если происходит полное раскалывание, то острие ударяется в деревянную опору и не тупится.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
