Особенности, устройство и возведение плоской крыши в каркасном доме

Устанавливаем опорный брус

Опорой для каркаса крыши служит деревянный брус, расположенный на несущей стене дома. Он распределяет вес кровли и все нагрузки на несущую конструкцию. В качестве опорного бруса подходит брус 150х150или 100х150. По периметру здания перед укладкой мауэрлата выкладывается бетонная монолитная отмостка, затем несколько слоев рубероида.


Крепление мауэрлата

Для укладки мауэрлата в основание устанавливаются металлические шпильки 10мм в диаметре. Опорный брус укладывается вдоль отмостки. Там, где брус соприкасается со шпильками, следует сделать отметки. По ним сверлятся отверстия, соответствующие диаметру шпилек. Мауэрлат надевается на шпильки, которые должны выступать на 10-15 мм из бруса. Зафиксируйте гайками брус.

Функции

Естественно, что главное назначение любой крыши – защитить дом и его конструктивные детали от атмосферных осадков и утеплить его. Для этого конструкция крыши должна быть прочной, надёжной и долговечной. Скатная крыша должна обеспечивать равномерное распределение нагрузки как от внешних факторов (снег, ливень, ветер), так и веса самой конструкции по стенам дома. Кроме того, пространство между обрешёткой, на которой размещается кровля, и потолком должно быть достаточно хорошо утеплено, чтобы минимизировать теплообмен между внутренними помещениями и улицей. Немаловажная функция крыши – сбор и отвод в специально предусмотренные места дождевой или талой воды. Всевозможные отливы, желоба и водосточные трубы необходимо предусмотреть ещё на стадии проектирования каркаса крыши.

Как построить крышу дома правильно основные этапы

Перед тем, как приступить к изучению материала о том, как построить крышу дома своими руками, важно лучше ознакомиться с конструктивными особенностями каждого типа крыш. Итак, основные требования к конструкции крыши следующие :

  • высокая механическая прочность, которая сможет выдержать не только вес кровли, но и большие ветровые нагрузки в сочетании с давлением массы мокрого снега;
  • низкая масса крыши, способствующая отсутствию давления на несущие стены и фундамент зданий и сооружений.

В зависимости от конструкции, различают следующие виды кровли :

  1. плоская;
  2. скатная (с чердаком и без него).

Если с плоской крышей все более или менее понятно, то со скатной крышей следует прояснить ситуацию. Прежде всего, обустройство кровли с чердачным помещением имеет много преимуществ :

появляется возможность получить дополнительное хозяйственное помещение, где можно организовать хранение вещей;
со временем вы сможете произвести переоборудование чердака в жилое помещение (так называемую мансарду);
уровень общей вентиляции здания значительно увеличивается при строительстве чердаков;
чердак – это дополнительный слой теплоизоляции между жилыми помещениями и окружающей средой, поэтому во время его строительства особое внимание уделяют вопросам утепления данного помещения.

Каркасный дом своими руками: пошаговая инструкция с фото

В любом случае работать удобнее, когда готов нижний уровень. Не нужно каждый раз, чтобы вбить гвоздь, пользоваться лестницами или стремянками, поэтому после укладки нижней обвязки (лежня), как правило, монтируется черновой настил или полы. Пиломатериалы, которые будут расположены вблизи земли, обязательно пропитываются антисептиками для предупреждения гнили.

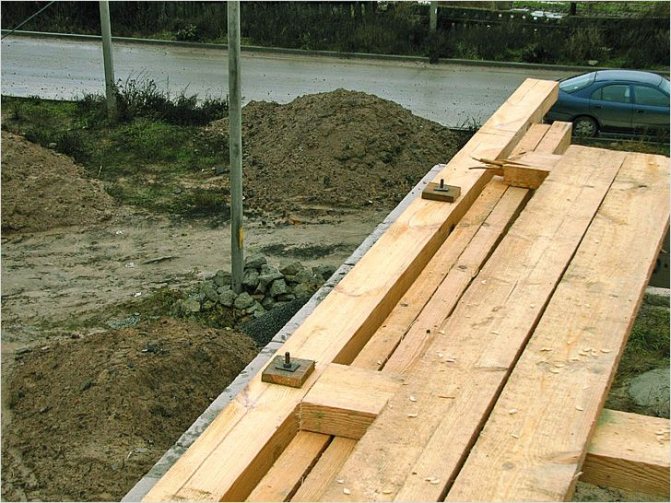

Укладка нижней обвязки

Предварительно поверхность фундамента покрывается отсечной гидроизоляцией — слоем горячего битума и 2 рядами рубероида или гидроизола. Эта мера предотвратит подсос капиллярной влаги из бетона.

В качестве нижней обвязки используется брус сечением 100х150 мм или 2 доски 50х150 мм. Предварительно их нужно обработать антисептиками и подготовить отверстия в местах установки шпилек.

Шпильки рекомендуется заранее замуровать в фундаменте, закрепив нижним концом к арматурному каркасу. Если этого не сделано сразу, можно вкрутить в затвердевший бетон анкер-дюбели с резьбой под гайку. Длина крепежа — 150-200 мм, диаметр 12-16 мм, глубина погружения в фундамент не менее 100 мм. Шаг установки шпилек или анкеров — не более 2400 мм.

Монтаж шпилек — ответственная операция. Они должны быть строго вертикальны, отклонения допускаются минимальные. Начинают установку с углов, затем натягивается причалка (шнур), а по ней уже крепятся остальные анкеры. Чтобы не забрызгать резьбу при бетонировании, на нее накручиваются бумага, пленка или аналогичные материалы.

Для разметки отверстий на нижней обвязке рекомендуется положить доску или брус сверху на фундамент прямо поверх шпилек и легко ударить по дереву молотком. На обратной стороне останутся отпечатки, по которым уже можно точно провести сверление. Обвязку нужно выставить строго горизонтально и затянуть гайки.

В углах брусья стыкуются в «лапу», по длине косым или прямым замком с дополнительным усилением накладкой. При установке обвязки на свайный фундамент соединение должно располагаться точно над опорой.

Монтаж лаг

Лаги — это горизонтальные прогоны, которые служат основанием для укладки настила для пола, а также нижней обшивки и утеплителя. Они изготавливаются из досок 50х150-80х220 мм, поставленных на ребро, двутавровых или составных балок. Сечение подбирается исходя из расстояния между опорами. Чем оно больше, тем мощнее должны быть балки.

Лаги крепятся способами:

  • металлическими уголками или кронштейнами встык к лежню;

с опиранием на нижнюю обвязку, с наружной стороны торцы закрываются фасадной доской.

Стыкуются лаги только на прогонах. К лежню прибиваются косо с помощью гвоздей, а к фасадной доске прикручиваются 2-3 саморезами.

Если пролет более 2,5 м, между балками устанавливаются распорки для жесткости и предупреждения прогибов. Они крепятся прибитыми наискось гвоздями к лагам.

Устройство пола

По готовому основанию укладывается настил из досок, цементно-стружечных, древесно-струженых или гипсоволокнистых водостойких плит, влагостойкой фанеры. Толщина определяется перекрываемым пролетом:

  • 400 мм — 30 мм ГВЛ и 16 мм остальные материалы;
  • 500 мм — фанера, ЦСП 16 мм, ДСП, пиломатериалы 19 мм, ГВЛ 36 мм;
  • 600 мм — фанера 18 мм, ЦСП 26 мм, ДСП 19 мм, доски 36 мм.

На участках, где возможно замачивание пола в процессе эксплуатации (ванные, санузлы, кухни и т.д.), проводится гидрофобизирующая обработка поверхности и краев древесных материалов.

На этом этапе можно провести утепление, поскольку каркас перегородок в последующем крепится к черному полу и демонтаж верхнего покрытия будет затруднен.

В качестве теплоизоляции используются:

  • засыпные материалы — керамзит, вермикулит, перлит и т.д.;
  • волокнистые — базальтовая вата, стекловата и т.д.;
  • полимерные вспененные — экструдированный пенополистирол, пенопласт, поролон;
  • напыляемые — полиуретан, эковата.

На лаги в нижней части прибиваются черепные бруски, на них крепятся листы ОСП, влагостойкой фанеры. Это основание для укладки теплоизоляции.

Дальнейшая последовательность зависит от вида материала:

  • Наиболее капризна минвата. Ее нужно защитить от попадания воды и пара, поэтому и снизу, и сверху укладываются парогидроизоляционные мембраны.
  • Пенополистирол не боится влажности, но очень любим мышами. В местах, где возможно их проникновение, стоит положить металлические сетки с мелкой ячейкой — 5-8 мм.

Засыпные чаще используются в полах по грунту. Толщина засыпки — не менее 20 см.
Напыляемые виды наносятся профессиональным оборудованием. Создается достаточно высокое давление, поэтому нижняя обшивка должна быть очень прочной.

После укладки теплоизоляции монтируется черновое напольное покрытие. Оно служит горизонтальным основанием для подготовки конструкций, а также дальнейшего монтажа перегородок.

Установка стропил

Следующий после мауэрлата этап – установка стропил. Всю обработку стропильных балок рекомендуется проводить на земле. Это особенно касается мастеров – одиночек. На земле удобнее дать стропилам нужный размер, с помощью шаблона придать нужную форму, сделать пазы и отверстия, необходимые для крепежа. Далее стропила (их детали) поднимаются наверх, можно начинать работу по их креплению.

Рассмотрим, как строится крыша с висячей стропильной системой, ее технологию.

Чтобы установить стропильные ноги, в мауэрлате прорезаются пазы. Расстояние между стропильными ногами определяется индивидуально еще на стадии продумывания проекта, но оно не менее 1,5 метров. Меньше нельзя, будет недостаточная крепость конструкции.

Стропила устанавливаются с торцевых сторон крыши, то есть с фронтонов. Когда на торцах стропила установлены, от конька к коньку протягивается шнур. По нему ориентируются при установке остальных стропил – промежуточных.

Стропильные ноги вставляются в пазы и фиксируются. Для этого применяется комплексный крепеж. Стальной кронштейн ограничит смещение поперек, а скобы – продольное. Эта скоба крепит стропило к мауэрлату.

Стропила обязательно выступают за периметр дома, это необходимо помнить при их установке. Нормальным считается вылет (или свес) стропил на 40 сантиметров. Этот свес будет защищать стены строения от дождя, от воды обильно стекающей по кровле дома. Этот вылет (свес) стропил необходим, еще его можно увеличить, нарастив тонкой доской, которую называют «кобылкой». «Кобылку» крепят к стропилу гвоздями, используя прокладку – отрезок доски.

  1. Нижние части стропил фиксируются обвязкой. Эта обвязка используется как основание для чердачного перекрытия. Мауэрлат – опора для брусьев этой обвязки.
  2. Если недостаточна длина стропильного бруса, его наращивают. Два бруса укладываются внакладку, при этом нахлест должен составлять не менее метра, иначе будет мала прочность. Фиксируются брусья шпильками. Их диаметр не менее 8 мм.
  3. Шпильками же соединяются стропила между собой. Для них предварительно проделываются отверстия. Чтобы стропила не вращались, были закреплены твердо, они соединяются сразу двумя шпильками.
  4. Если крыша в ширину не более 6-ти метров, висячие стропила соединяются поперечным брусом. Он называется затяжкой и имеет форму буквы «А». Делаются затяжки из доски 50х100 или 50х150, к стропилам они крепятся саморезами. Иногда устанавливаются затяжки из трех досок 30х100, их располагают с обеих сторон стропила.
  5. Наверху фермы стропил фиксируются продольным коньковым брусом, иногда – коньковой доской.
  6. Чтобы усилить стропильный узел сверху, иногда соединяют коньковый брус с затяжкой. Для этого используется отрезок доски. Особенно это необходимо, когда между стропилами большое расстояние. При таком соединении не будет прогиба затяжки.

Эти операции повторяются для всех строптильных пар. Когда этот непростой труд закончен, строптила установлены, можно приступать к обрешетке.

Понятие каркасного строительства

Бюджетный вариант сооружения дома особенно популярен в США и европейских странах. Однако быстровозводимые облегченные конструкции все чаще выбирают и соотечественники.

Суть технологии определяется ее названием. Основой служит каркас, собранный из деревянных опор или металлопрофиля. Стоечно-балочная конструкция монтируется на подготовленный фундамент, а пустоты в стеновой плоскости рамы обшиваются теплоэффективными материалами.

Между наружной и внутренней стеной укладывается утеплитель, паро- и гидроизоляция. Фасад дома облицовывается отделочным материалом: штукатуркой или сайдингом. В качестве обшивки используются плиты OSB, цементно-стружечные маты или прочная фанера. Роль теплоизолятора выполняет минвата или древесноволокнистые плиты – «теплое дерево».

Нехитрая постройка способна противостоять природным капризам, механическим ударам и служить не просто временным дачным домиком, а полноценным круглогодичным жильем. Срок службы каркасных домов во многом зависит от качества исходных материалов и соблюдения технологии сооружения.

Проектирование стропильной системы крыши

Конструкция стропильной системы дома должна быть проверена на прочность специалистами. При расчете на прочность учитывают, кроме нагрузок. угол уклона скатов и форму крыши, а также вид стропильной системы и коэффициент запаса прочности.

Стропильная система состоит из многих элементов. На каждый элемент действуют силы, разные по величине и направлению. На стропильную систему в целом и на отдельные её детали действуют нагрузки направленные вертикально, горизонтально и стремящиеся повернуть деталь.

При проектировании стропильной системы принимают во внимание, будет ли на крыше чердак или мансарда, наличие окон в кровле или фронтонах, условия опирания стропил на стены, форму плана дома и другие факторы. Крышу дома лучше и правильней возводить по проекту, выполненному специалистом — проектировщиком. Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика

Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика

Крышу дома лучше и правильней возводить по проекту, выполненному специалистом — проектировщиком. Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика.

Стропильная система крыши частного дома должна отвечать следующим требованиям:

  • Стропильная система должна быть прочной и жесткой — изменение формы или размеров крыши под действием нагрузок не должны превышать допустимых величин.
  • Крыша должна быть легкой. чтобы своим весом меньше нагружать стены и фундамент дома.
  • Стропильная система не должна передавать распор (усилие в горизонтальной плоскости) на стены дома.
  • Стропильная система должна быть долговечной. Замена или ремонт стропильной системы — дорогое удовольствие.

Для выполнения первых двух требований, стропильную систему выполняют из отдельных линейных элементов собранных в конструкцию в виде треугольника. Отдельный плоский треугольник стропильной системы, из двух стропил и связанных с ними деталей, называют стропильной рамой или фермой.

Стропильные рамы или фермы установленные на стенах параллельно друг другу на определенном расстоянии и образуют стропильную систему крыши .

В спроектированную специалистом стропильную систему нельзя по собственному желанию вносить изменения. Добавление или исключение любой детали приведет к перераспределению нагрузок на другие узлы системы. Даже изменение числа гвоздей для соединения деталей, может привести к разрушению дома. Например, увеличение количества гвоздей, которыми прибивают стропило, может привести к появлению недопустимого распора на стены. Об этом читайте ниже.

Старайтесь сделать стропильную систему симметричной. Симметричное расположение стропильных ног, стоек, подкосов, позволит равномерно распределить нагрузки по скатам крыши, что повысит устойчивость крыши и стен дома.

Для удаления влаги из деревянных деталей крыши и конденсата, чердачное пространство должно вентилироваться с помощью продухов. В мансардных крышах для этого устраивают вентилируемые зазоры.

Для защиты от влаги мауэрлат и другие деревянные детали стропильной системы отделяют от каменной кладки стен гидроизоляцией. Если этого не сделать, то дерево быстро загниет.

Стропильную систему для частного дома делают из дерева. Иногда, например, в каркасных домах с металлическим каркасом, для изготовления стропильной системы также используют металлические профили.

Монтаж кровли

Каждый вид кровли имеет свои особенности при установке. Легче всего монтировать односкатную и плоскую кровли. Но в наших широтах чаще всего используют двухскатную крышу в каркасном доме. Ниже рассмотрим более подробно особенности ее монтажа.

После того, как определились с видом крыши, возвели каркас стен, стоит заняться непосредственно кровлей. Он состоит из таких этапов:

  • монтаж каркаса стропильной системы;
  • укладка утеплителя, паро- и гидроизоляционных материалов;
  • обрешетка;
  • укладка кровельного материала.

Удобнее всего монтировать плоскую и односкатную крышуИсточник iw.dikidaycare.com

Монтаж кровельной системы

Важно прочно закрепить потолочные балки. Для этих целей советуют брать брус с сечением 50 на 200 мм

Сразу следует построить шаблон стропильных ног. Две доски крепят между собой перпендикулярно относительно друг друга. Далее этот элемент прикрепляют к краю мауэрлата. Смещая доски, выставляют необходимый угол. От края стены обязательно отступают 40 см для водяного стока. Выстроив угол, крепят балку. Затем по шаблону крепят две пары стропил. Чтобы обеспечить жесткость конструкции, между стропилами крепят упорный брус. После подготовки шаблонов, их подымают на крышу и крепят к мауэрлату.

Обрешетку делают чаще всего с интервалом в 30-40 см. Утеплять крышу каркасного дома следует всегда. Даже если чердак не планируют использовать в хозяйственных целях, дополнительное утепление поможет сохранить тепло в доме и сэкономить в последующем финансы. Утепляют крышу каркасного дома так же, как и стены. Пирог состоит из стандартных слоев: слой утеплителя, пароизоляции, затем ОСП. Если помещение будет использоваться, сверху крепят листы гипсокартона. Утеплением крыши можно заняться и самостоятельно, но кровельные работы лучше всего предоставить мастерам.

На сегодняшний день существуют уже готовые заготовки стропильной системы и их уже крепят на основание.

Заготовка стропильной системыИсточник dvamolotka.ru

Двухскатная кровля каркасного дома «набирается» из таких составляющих:

  1. Основа самой конструкции – мауэрлат.
  2. Ноги стропил – опорные балки, которые крепят к основанию.
  3. Ветровой ригель – горизонтальная балка, которой закрепляют верхнюю часть стропил.
  4. Продольные балки.
  5. Обрешетка – доски, на которые крепят укрывной материал.

Стоит отметить, что для упрощения строительных работ, элементы каркасных домов изготовляют уже на производстве. Остается только собрать все в единую конструкцию, как конструктор.

Готовые элементы каркасных домов легко собрать в единую конструкциюИсточник 290domov.ru

Наглядно монтаж стропильной системы показан в следующем видео:

Заключение

Несмотря на кажущуюся легкость работ, монтаж следует доверить опытной команде специалистов. Только они смогут точно рассчитать и смонтировать стропильную систему, при этом, не потратив лишние материалы. Опытные специалисты подскажут какой вид каркасной крыши лучше всего выбрать, помогут подобрать материал и сделать расчеты, учтут особенности вашего региона и лично ваши потребности.

От того, насколько прочной будет крыша, зависит надежность и безопасность дома и людей, которые в нем проживают. Кровля без должного утепления – это уменьшение срока службы всего дома, лишние траты на отопление, риск появления повышенной влажности и плесени. Поэтому для монтажа кровли за помощью стоит обратиться к профессионалам.

Скачать проект каркасного дома

Проекты каркасных домов и коттеджей бесплатно в полной комплектации состоят из двух больших разделов – архитектурной и конструктивной частей. Каждый из них имеет графическую и текстовую информацию, предоставляет рисунки и описания.

Архитектурный раздел

В архитектурной части предлагаются эскизы будущего строения – визуальные изображения фасадной и боковой сторон с основными размерами. Также в архитектурной части содержится поэтажная план-схема, так называемый поперечный разрез, в котором тоже обязательно наносятся основные размеры.

Двухэтажная постройка в разрезе.

Кроме чертежей, в архитектурную часть входят описания внутренних помещений, оконных и дверных проёмов. Их оформляют в виде таблиц, в которых перечислены планируемые помещения и комнаты, или оконные и дверные проёмы. В строительной терминологии перечни в форме таблиц называют спецификациями. Они располагаются на отдельных листах и оформляются внутри чертёжной рамочки.

План первого этажа.

Архитектурный раздел проекта предоставляет информацию касательно общей постройки дома и его внешнего вида.

План второго этажа с обозначением помещений.

Конструктивный раздел

В конструктивной части данные конкретизируются под отдельные строительные этапы, это особенно важно, если вы собрались строить каркасный дом под ключ. Предоставляются схемы, чертежи и описания отдельно по сооружению фундамента, отдельно – по сборке каркаса, кровли, стен

Конструктивный раздел также состоит из графической и описательной частей. В графическую часть входят несколько схем и эскизов, которые дают представление о будущем фундаменте. Количество этих схем определяется конструкцией будущего основания. К примеру, для свайно-ростверкового фундамента будут приведены:

  • Схема свайного поля.
  • Схема опалубки ростверка.
  • Схема армирования ростверка.
  • Эскиз в формате D3.

Опалубочный план монолитного ростверка.

А для ленточного фундамента будут приведены:

  • Схема поля расположения ленты;
  • Схема армирования ленты.

На заметку
Рассматривая проекты каркасных домов бесплатно, чертежи и необходимые схемы для строительства каркасного дома должны присутствовать в полном объеме.

Далее конструктивная часть проекта каркасного строительства будет содержать схемы складывания стен, в которых будет изображён стеновой пирог. А также перечислены материалы, из которых он складывается. Также здесь будут приведены схемы укладывание плит стеновой обшивки, в которых прорисовывается порядок их расположения и чередования. Эта информация необходима для правильного сооружения и утепления внутренних и наружных стен.

Кроме чертежа стены в разрезе, в конструктивной части предоставляются схемы укладывания балок межэтажного перекрытия и пола. Они регламентируют не только порядок укладывания бруса, досок, панелей, а также их размеры.

Схема перекрытия пола.

Иногда при каркасном строительстве используются полностью готовые к сборке строительные элементы. Их изготавливают на заводе и поставляют на участок в готовом к сборке виде. В таком случае при изготовлении их маркируют, а цифры маркировки приводят в конструктивной части проекта на схемах и чертежах.

Здесь же, в конструктивной части, приводится чертёж будущей стропильной системы, также с указанием размеров стропил, расстояний между ними и местами их креплений.

Отдельная часть конструктивного раздела посвящается способам крепления. Эта часть называется проектом узлов каркасной конструкции. При этом под узлами понимают различные соединения и крепления опор и стеновых панелей друг с другом. В данной части приводятся сборочные чертежи и эскизы каждой будущей стены, в которых детализированы места стыков и креплений.

Схема стены каркасника.

Информация из конструктивного раздела является подробной детализацией процесса строительства. Её можно использовать как для правильного обустройства пола и кровли, так и для определения количества строительных материалов.

Приведенное описание архитектурной и конструктивной частей одинаково для различных проектов. Хотите ли вы скачать проект каркасного дома с мансардой  бесплатно или скачать проектные документы для строительства двухэтажной постройки с верандой, в ваших чертежах должны присутствовать эскизы внешнего вида и поэтажные его разрезы, а также схемы заливки фундамента, сборки стен, кровли, пола, межэтажных перекрытий.

На заметку
Главная ценность в том, что готовые проекты каркасного дома бесплатно – огромное количество чертежей и схем, которые дают наглядное представление о строительстве, позволяют строить самому и контролировать процесс, если работу выполняют наёмные рабочие.

Обратите внимание

Изучив особенности каркасной конструкции жилища, имеющей прямой верх, при строительстве следует обратить внимание на следующие моменты:

  • проект жилища должен предусматривать назначение верха: прочность основания необходимо рассчитывать в зависимости от нагрузки, которую оно будет испытывать при эксплуатации;
  • при обустройстве кровли следует обеспечить ее утепление (для домов с постоянным проживанием), паро — гидроизоляцию, защиту от снега и водоотведение.

При соблюдении этих требований возведения кровли прямого типа конструкция будет служить долгое время и выглядеть привлекательно и современно.

Конструкция крыши частного дома обрешетка

Закончив установку стропил, можно набивать обрешетку. Для ее обустройства понадобятся доски (2.5 см в толщину) или бруски. Обрешетка может быть как сплошной, так и иметь зазоры. Но перед тем, как построить крышу. следует проложить гидроизоляцию по стропилам. При создании жилой комнаты на чердаке, лучше всего заранее произвести утепление крыши. Утеплитель укладывается в пространство между стропилами. В качестве материала может выступать минеральная вата или пенопласт.

Чтобы создать жилое «теплое» помещение на мансарде, укладывайте утеплитель двойным слоем. Толщина одного слоя не должна быть меньше 50 мм. Утеплительный слой способствует поглощению шума снаружи помещения. На утеплитель укладывается пароизоляционная мембрана. Она защищает материал от образования на нем конденсата. Чтобы лишний раз не тратиться на ремонт крыши частного дома, следуйте всем инструкциям и рекомендациям. Постарайтесь правильно уложить слои кровельного пирога.

Главные недостатки

  • Сложность конструкции;
  • Сложная технология утепления;
  • Высокая требовательность к гидроизоляции;
  • Необходимость создания вентиляции подкровельного пространства;
  • Дорогостоящие конструкции мансардных окон.

Как видите, выбор формы крыши также связан с составлением хорошо рассчитанного проекта и разметкой верхней обвязки. Так что первые 4 этапа монтажа кровельной системы вам придется выполнять практически одновременно

Особое внимание следует уделить утеплению и гидроизоляции крыши. Чаще всего утепление производится по потолку первого/второго этажа, но в случае возведения мансардных этажей для сбережения жилой площади производят утепление под кровлей

Эксплуатируемая плоская крыша на каркасном доме

Эксплуатируемая кровля в каркасном доме – реальность. По сути, это обычная плоская крыша, которая отличается от неэксплатируемой двумя характеристиками:

  1. У нее больше несущая способность.
  2. Напольное основание должно соответствовать полу, по которому придется ходить.

Первая характеристика добивается одним способом – уменьшить расстояние между несущими балками. То есть увеличить их количество. В некоторых случаях увеличивают не количество, а сечение используемого пиломатериала. Мастера обычно выбирают тот, который легче в исполнении. А это второй вариант

Но для заказчика важно – не выйти из бюджета, поэтому необходимо подсчитать, какой из предлагаемых вариантов экономичнее

Эксплуатируемая крыша каркасного дома с дощатым поломИсточник houzz.es

Что касается напольного основание, то, к примеру, если это будет дощатый пол. Посмотрите на фото ниже, где такая конструкция показана. На фотографии четко видно, из каких слоев состоит эксплуатируемая крыша:

  • балки перекрытия, покрытые сплошной обрешеткой;
  • гидроизоляционная мембрана или кровельный ПВХ (ТПО) материал;
  • лаги для дощатого пола, под которые дополнительно укладывают защитные подкладки из гидроизоляционного материала;
  • верхний слой – дощатый настил в качестве пола.

Основная задача производителя работ – грамотно провести крепление всех элементов конструкции эксплуатируемой плоской крыши, не создавая точек проникновения влаги. Особенно это касается участков стыковки лаг и сплошной обрешетки, покрытой кровельным рулонным покрытием. В такой конструкции теплоизоляционный слой укладывают по первой технологии утепления, то есть между балками перекрытия.

Послойная схема формирования эксплуатируемой плоской кровли на каркасном домеИсточник pilorama-chita.ru

Добавим, что не стоит утяжелять плоскую эксплуатируемую крышу, сформированную на каркасном доме, монтируя на ней бетонные покрытия или материалы с большим весом. Это создаст нагрузки на элементы каркаса, что приведет к неустойчивости всего строения. А ведь каркасная постройка собирается в виде легкой конструкции.

Видео описание

В видео показано, как на каркасном доме, собранного из СИП-панелей, сформирована эксплуатируемая плоская кровля:

Преимущества каркасных домов с плоской крышей

Даже если каркасный дом сооружается без эксплуатируемой крыши, это по многим позициям одна из лучших конструкций частного домостроения. Вот преимущества этого дома:

  • плоская крыша – конструкция без сложной стропильной системы, в которой используется большое количество пиломатериалов, их отсутствие упрощает кровлю и удешевляет ее;
  • удобство монтажа крыши, плюс высокая скорость ее возведения;
  • если правильно рассчитать и грамотно спроектировать, то можно создать эффективную систему водоотведения;
  • минимальные затраты на приобретение и укладку кровельного материала;
  • современный внешний вид;
  • долгосрочная эксплуатация.

Видео описание

В видео показано, как решаются проблемы, связанные с обустройством плоской крыши на каркасном доме:

Заключение по теме

Итак, мы постарались для Вас собрать всю информацию, касающуюся сооружения плоской крыши на каркасном доме. Как показывает практика, этот вариант кровельной конструкции не только современный с презентабельным внешним видом, но и экономичный по всем позициям. И если грамотно подойти к его возведению, то можно увеличить полезные квадратные метры за счет самой кровли, которую в таком случае называют эксплуатируемой.

О прочности

Для односкатной крыши важно понятие – длина ската. Ведь на постройке прямоугольной формы сами стропила можно разместить вдоль или поперёк здания

Поэтому, выбирая направление необходимо учитывать возможность устройства промежуточных опор. Общепринятая практика – ограничивать свободные пролёты без поддержки длиной 4.5 м. ведь даже не разрушившись стропило может элементарно прогнуться.

Схема сборки стропильной системы односкатной крышиИсточник craftingbeer.ru

Помимо утраты привлекательности внешнего облика, это может повлечь более серьёзные проблемы: деформацию, разрыв кровельного материала и, как следствие, трудно устранимую протечку. Поэтому, когда длина стропила превышает норму, принимают меры для усиления конструкции:

  • Расстояние между противоположными стенами 4,5-6 м. требует установки подкосов с опорой на оду или обе стены. Не исключается устройство прогона – он позволит снизить число подкосов. При этом появится возможность увязать их с зонированием будущего пространства.
  • Расстояние до 12 м. требует обязательной установки прогона, который поддерживают вертикальные стойки с надёжного лежня, перекрытия, колонн или капитальной стены внутри дома. От стоек или стен также рекомендуется установка подкосов. Условия диктует стандартная длина пиломатериала 6 м. – при такой длине пролёта стропила в любом случае будут составными. Даже если конструктивно удастся изготовить крепкие стопила, из соображений безопасности необходима надёжная промежуточная опора.

Для надежности в стропильной системе предусмотрены дополнительные опорыИсточник moidom38.ru

Дальнейшее увеличение длины стропил требует ещё более серьёзных мер по укреплению всей стропильной системы. Хотя ничего сложного в этом нет – можно устанавливать сколько угодно прогонов на надёжных стойках, опираясь на лежни и расшиваясь подкосами. Разберёмся пошагово, как монтируются стропила для односкатной крыши.

В видео пример сборки односкатной вентилируемой крыши для каркасного дома:

Последовательность монтажа

Для обеспечения запаса прочности используются все конструктивные особенности здания. Заранее рассматривается возможность опереться на любую из несущих стен вертикальной стойкой или подкосом. Их количество и местоположение можно скорректировать и увязать с будущим дизайном, однако без фанатизма – прочность при этом пострадать не должна. Монтаж обычно не вызывает сложностей:

Для безопасности сразу монтируются балки перекрытия, по ним устраивается временный настил.

Монтаж балок перекрытия на домеИсточник oooarsenal.ru

  • На обе стены крепится мауэрлат. Или устраиваются необходимые для уклона крыши каркасы.
  • Устанавливаются крайние стропила и все сопутствующие элементы: стойки, подкосы, по необходимости лежни – создаётся «силовой каркас».

Сборка скелета односкатной крыши для частного домаИсточник th.decorexpro.com

Если строительство каркасное и большие фронтоны открыты, необходимо хотя бы временно их закрыть – принять меры для уменьшения парусности крыши.

Для исключения парусности закрывают временно фронтоныИсточник moidom38.ru

Далее по подготовленному каркасу укладываются промежуточные стропила и дополнительно раскрепляются по мере надобности. Это время для окончательного принятия решения о способе утепления – шаг стропил можно скорректировать под конкретный утеплитель.

Монтаж промежуточных стропилИсточник chrome-effect.ru

Следом монтируется кровельная мембрана, контробрешётка и несущая обрешетка односкатной крыши под конкретный кровельный материал.

На устройство вентиляционного зазора нужно обратить особое внимание – уклон односкатной крыши зачастую невелик. Поэтому зазор должен быть достаточным для эффективного проветривания – его полезно немного увеличить

Завершает работы монтаж кровли. А устройство подшива, водостоков можно совместить с наружной отделкой фронтонов, чтоб дважды не устраивать настилы в одном месте.

Примеры домов с односкатными крышами в видео:

Что в итоге

Таким нехитрым, но эффективным и простым способом можно построить крышу любого дома, независимо от материала его стен и конструктивных особенностей.

Дом с односкатной крышей выходит дешевле, но смотрится по-современномуИсточник 290domov.ru

Однако, односкатная крыша в каркасном доме, где «по умолчанию» заложена экономия бюджета – это одно из рациональных решений. Причём без лишних затрат в проект сразу закладывается функциональность, а довести всё до логического конца – уже дело времени.

Противоусадочная конструкция крыши для рубленых фронтонов

Есть два принципиальных решения:

  • крыша на слегах – близкая по технологии к традиционным безгвоздевым конструкциям кровли традиционных славянских срубов;
  • монтаж скользящих стропил.

Есть ещё слегово-стропильная система, но это те же скользящие стропила, только с добавлением боковых слег.

По сути, это масло масленое, потому что в первом варианте несущие балки расположены горизонтально, а во втором вертикально. Обе конструкции – достаточно мощные, чтобы выдержать самую тяжёлую, например, черепичную кровлю. Дублировать их – смысла нет.

Другое дело, что слеги помимо того, что держат кровлю, ещё и жёстко соединяют фронтоны. И когда к такой конструкции добавляют стропила, делают это в двух случаях:

  • чтобы на вертикальные стропила набить обрешётку;
  • чтобы сделать толстый пирог тёплой крыши для мансарды.

Вероятно, вполне возможны инженерные решения для обустройства тёплой крыши на слеговой основе, но их пока не разработали, поскольку пока застройщикам хватает стропильной. Поэтому если вы замыслили строить мансарду, установки стропил вам не избежать, если нет желания экспериментировать.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
