Красивые крыши домов с мансардой и балконом: фото, интересные идеи (103 фото)

Разновидности мансардных крыш

Мансарда – отапливаемое или холодное пространство под крышей, которое используют в качестве жилого. Согласно строительным нормам, в мансардном помещении необходимо оборудовать окна для естественного освещения и потолки достаточной для человека высоты.

Комнаты под кровлей, в которых эти условия не соблюдаются, называют чердаком. Для устройства мансарды подходят следующие виды крыш:

  • Двухскатная. Самая простая конструкция для оборудования мансарды. Она состоит из двух скатов прямоугольной формы и треугольных фронтонов. Чтобы добиться нужной для жилого помещения высоты потолков, необходимо заложить очень крутой угол скатов. Это увеличивает площадь и вес двухскатной крыши, делая ее монтаж экономически нецелесообразным.

  • Вальмовая. Конструкция состоит из двух трапециевидных скатов и стольких же треугольных, расположенных над торцевыми стенами вместо фронтонов. Высоты потолка под вальмами не хватает для жилого помещения, поэтому площадь мансарды получается слишком маленькой. Однако, ее достаточно для организации складирования вещей или зимнего хранения припасов, если она не отапливается.

  • Полувальмовая. Особенность полувальмовой крыши в том, что ее торцевые скаты не полностью заменяют фронтоны, а частично. Вальмы маленького размера не снижают высоту потолка, поэтому монтаж в качестве мансардной вполне возможен. Единственный минус такого варианта – сложность стропильной системы и большой расход кровельного материала.

  • Ломанная. Это разновидность двухскатного вида кровли, скаты которой состоят из двух частей, имеющих разный угол наклона. Верхняя часть ломанной крыши более пологая, а нижняя – крутая. Такая конфигурация позволяет более эффективно использовать пространство, не увеличивая затраты на строительство. Ломанная крыша – самый доступный вариант того, как построить мансардную крышу с минимальными вложениями.

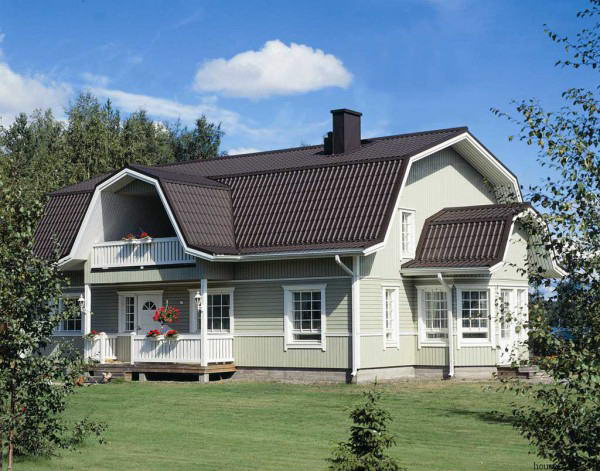

Ломанная крыша

Ремонт ломаной крыши

Способ восстановления функциональности крыши зависит от характера повреждений. Рассмотрим наиболее распространённые:

  1. Деформировались стропила. Если они были подобраны с ошибкой либо древесина оказалась меньшей сортности, может иметь место чрезмерный прогиб. В таком случае стропила нужно усилить путём установки под проблемные места подпорок.

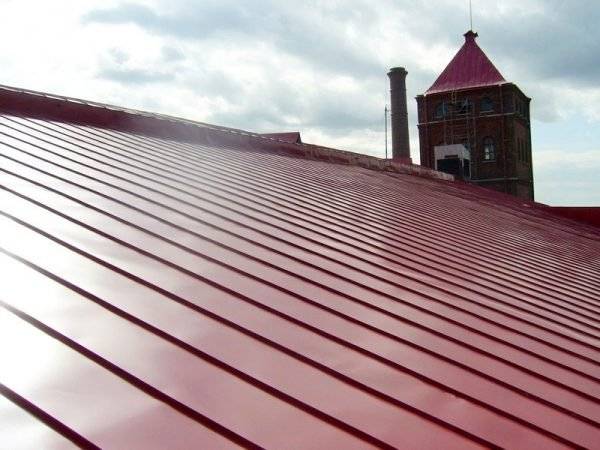

  2. Кровельное покрытие утратило герметичность. Методика восстановления влагонепроницаемости кровельного материала зависит от его вида.

Появляющиеся в фальцевой кровле свищи можно закрывать мешковиной или стеклотканью, а затем промазывать замазкой. Для её приготовления нужно взять следующие компоненты:

  • олифа: 2 массовых части;
  • тёртый сурик: 1 часть;
  • тёртые белила: 2 части;
  • мел: 4 части.

Также с большим успехом с целью ремонта применяют мастики на основе эпоксидной смолы.

При обширных повреждениях устанавливаются заплаты либо осуществляется замена кровельного листа.

Если металлическая кровля была окрашена, и краска кое-где облупилась, важно это место как можно быстрее подкрасить, не дожидаясь появление очагов коррозии и их распространения на всю кровлю. Окрашивание применяют и для оцинкованных деталей, например, водосточных желобов, если на тех в результате износа цинкового покрытия появилась ржавчина

Для покраски металлических кровель применяются специальные краски, предназначенные для наружных работ

Сегодня для ремонта прорех в кровле часто применяют кровельные мастики, которые в обиходе называют жидкой резиной. Мастика представляет собой битумно-полимерный или полимерный состав и может выпускаться как в однокомпонентном, так и в двухкомпонентном исполнении. Через некоторое время после нанесения она твердеет и действительно становится похожей на резину.

Сроки службы различных мастик отличаются и зависят от состава:

  • битумно-полимерные мастики «Эламаст», «Вента-У», «Гекоплен» служат 15 лет;
  • битумно-латексная «БЛЭМ-20» — 20 лет;
  • бутилкаучуковые и хлорсульфополиэтиленовые «Поликров М-120», «Поликров М-140» и «Поликров-Л» — 25 лет.

С определённой периодичностью, которая зависит от вида кровельного покрытия и сложности крыши, необходимо проводить её капитальный ремонт. Обычно он выполняется так:

  1. Снимается кровельное покрытие, обрешётка, контробрешётка, гидроизоляционная плёнка, утеплитель и пароизоляционная плёнка.
  2. Стропила осматриваются на предмет повреждений плесенью или грибком. Если такие места имеются, их зачищают и обрабатывают антисептическими составами.
  3. При наличии в стропилах трещин или расслоений их заделывают клейкими лентами или герметиком, чтобы предотвратить поступление влаги.
  4. Поверх стропил настилается новая гидроизоляционная плёнка. Она должна плотно прилегать к стропилам, для чего используют двусторонние клейкие ленты. Затем плёнка прижимается контробрешёткой.

Клейкая лента будет держаться только на строганой древесине. Если стропила имеют шероховатую поверхность, плёнку нужно приклеивать клеем на основе полиуретана или синтетического каучука.

По сложности ломаная крыша значительно превосходит обычную: в ней больше узлов, более сложным является и расчёт. Но овчинка стоит выделки: построив ломаную крышу, вместо низкого тесного чердака вы получите просторную, высокую мансарду, в которой можно жить с большим комфортом. Наши советы помогут не только правильно соорудить такую крышу, но и сделать срок её службы максимально долгим.

Соединения

Как выполнить соединения стропил с мауэрлатом, ригелем и друг с другом?

Изображение Соединение

Стропильная нога с брусом мауэрлата: крепление с двух сторон оцинкованными уголками и саморезами. Для большей жесткости в стропиле можно сделать вырез, опирающийся на брус.

Соединение между стропильными ногами: брус соединяется накладками (оцинкованными или изготовленными из пропитанной олифой фанеры толщиной не меньше 15 мм).

Соединение стропила с ригелем: длинным болтом или шпилькой с широкими шайбами. При большом количестве снега прочность соединения саморезами может оказаться недостаточной.

Особенности, обязательные для оборудования мансарды

Обустройство чердака дома в комнату не требует больших усилий при правильном подходе. Идеологом использования подкровельных площадей в качестве жилого помещения считается архитектор из Франции Ф. Мансар, в честь которого и принято называть сегодня это изобретение.

Дом с мансардой, подходящей для жизни в ней круглогодично, очень быстро стал довольно популярным среди практичных французов, а затем и в мире. Для комфортного использования чердачной зоны нужно выполнение ряда условий:

Достаточная высота потолков.

Полноценная жизнь под кровлей дома подразумевает наличие достаточного пространства. По общепринятым нормам для этого достаточно будет 2-метровой дистанции от пола до потолка. Конечно лучше, если это расстояние будет большим. Рассматривая дизайн чердака с треугольной крышей, целесообразным будет более низкие участки пространства планировать под места хранения вещей или другие хозяйственные нужды.

Пример мансарды с высоким потолкомИсточник yandex.net

Пример мансарды с низким потолкомИсточник yandex.net

Продумать возможность отопления.

Это обязательное условие, т.к. помещение вряд ли будет удобным для нахождения в нем в холодное время года без дополнительного обогрева.

Вариант отопления мансарды на дачеИсточник bk53.ru

Присутствие естественного света.

Это условие тоже обязательно для выполнения, поскольку без живого света, т.е. окон, существовать в таком пространстве будет не комфортно. При этом варианты обустройства окон могут быть различными – монтированные непосредственно в кровельный скат или на фронтонах.

Большие мансардные окнаИсточник mansarda.ru

Обустройство термоизоляции.

Перед тем, как обустроить чердак в частном доме, необходимо провести работы по его утеплению. Укладка утеплителя проводится, как правило, непосредственно между стропильными ногами каркаса. Нужно заметить, что отсутствие утепления приведёт низкой эффективности отопления и, как следствие, постоянным дополнительным расходам.

Теплоизоляция мансардыИсточник stroidomsait.ru

Оборудование качественной вентиляции.

Во время утепления лучше озаботится вопросами принудительной вентиляции помещения, с целью борьбы с сыростью утеплителя, возникающей вследствие возникновения конденсата, и для обеспечения проникновения свежего воздуха.

Организация вентиляции на чердакеИсточник luxdoma.ru

Типы стропил для мансард

Стропильные фермы могут быть двух типов – висячие и наслонные. Выбирать между ними придется в зависимости от способа крепления к стенам дома. Висячие являются более простыми и обычно применяются для домов, не имеющих средней несущей стены. Стропила опираются только на основные стены дома, не имея промежуточных опор. Ширина пролета между стенами не может быть большой – обычно она не превышает 6 м. Если же пролет больше (свыше 9 м), то понадобится обустройство подкосов, бабок.

Схема стропильной системы мансардной крыши

Стропила наслонные обычно используются при создании домов с двумя пролетами, то есть теми, которые имеют несущую стену посередине. В этом случае стропила имеют три точки опоры – непосредственно эту стену, а также основные по периметру дома.

Достоинства мансардной ломаной кровли

Рассматривая фото мансардных крыш частных домов в интернете, несложно убедиться, что самым распространенным вариантом является ломаная форма. Эта конструкция по праву считается оптимальным вариантом для создания комфортных чердачных помещений.

К очевидным преимуществам ломаных кровель с мансардой относятся:

  • высокая степень защиты от ветров, осадков;
  • возможность оформить комнаты с максимальной высотой потолков;
  • хороший естественный сход снежных масс;
  • простой монтаж.

Мансардная ломаная кровля

В помещении, которое образуется под ломаной крышей, можно рационально использовать большую часть площади, что сложно сделать под стандартной двухскатной крышей. Расход материалов на такую конструкцию увеличивается. Но такие затраты оправданы комфортностью чердачных помещений, высокой прочностью кровельной системы.

Кровельное покрытие мансарды

Особого значения то, выполняется строительство мансарды на старом доме или на современной постройке, не имеет. Главное, чтобы все процедуры были проведены грамотно, а материал был подобран правильно.

Наиболее оптимальными материалами для покрытия кровли мансардного помещения выступают такие, как металлочерепица, фальцевая кровля, еврошифер

При этом важно помнить, что категорически запрещается применять те образцы, нагрев которых приводит к появлению запаха, к примеру, рубероид

Согласно соотношению цены и качества оптимальным покрытием является все же металлочерепица, монтаж которой не вызывает особых сложностей, а богатый выбор оттенков поможет создать уникальную по своему оформлению конструкцию.

Качественным материалом является и еврорубероид, обладающий отличной шумоизоляцией и долгим сроком службы. Главный его недостаток – довольно высокая стоимость.

Все чаще в качестве кровельного покрытия используется и листовая или рулонная сталь, обогащенная к тому же медными соединениями, что защищает ее от любых воздействий извне и в большой степени продлевает срок службы.

Что нужно знать для проведения расчетов

В интернете можно найти множество онлайн калькуляторов, при помощи которых можно рассчитать мансардную крышу. Они могут быть специализированными – для расчёта сечения основных несущих элементов, полезной площади помещения, угла наклона скатов или распределения нагрузки на стропильные ноги или универсальными. Пользоваться второй разновидностью онлайн калькуляторов для неспециалистов в строительной сфере довольно сложно, так как эти программы потребуют для расчёта гораздо больше изначальных данных и оперируют такими специфическими терминами как мауэрлат, подкосы, стропила и т.п.

Внутренние пространство мансардной комнатыИсточник houzz.ru

Выделим основные элементы конструкции, размеры и количество которых должен выдать калькулятор крыши мансарды:

Стропильные ноги

Основной несущий элемент конструкции крыши. Для жилых домов, чаще всего, в качестве материала изготовления стропил применяются балки круглого или квадратного сечения. Допускается использование? как массива древесины, так и клееного бруса. Различают два типа стропил:

  1. Наслонные (от слова прислоняться) нижние концы устанавливается на стену здания, в средней части опираются на промежуточные опоры. Применяются в конструкциях ломаных крыш, если ширина пролета между несущим основанием превышает 4,5 м;
  2. Висячие – применяются, если в строении не имеется внутренних несущих элементов: колонн, стен, балок, на которых могут расположиться дополнительные опоры. Максимальная ширина пролета составляет 6,5 м. Висячие стропила формируют покатые крыши и не слишком удобны для создания мансардных этажей.

Конструкции наслонных и висячих стропильных системИсточник blues-dev.ru

Стойки

Дополнительные несущие элементы (столбы), дающие конструкции крыши дополнительную прочность. В мансардах небольшой площади с упрощенной конструкцией они опираются на плиты перекрытия и поддерживают непосредственно стропильные ноги. В более сложных конструкциях мансардных крыш стойки опираются на лежни и являются несущим основанием для прогонов;

Мауэрлат

Один из наиболее важных элементов стропильной системы. Предназначен для перехода от бетонной или кирпичной стены к деревянным конструкциям. Проще говоря, это брус сечения от 150х100 мм до 200х200 мм, который укладывается на несущую стену вдоль нее и является основной опорой для стропильных ног. В качестве материала изготовления используются хвойные породы древесины

Особое внимание необходимо уделить вопросам защиты элемента от влаги и плесени, а также гидроизоляции между стеной и мауэрлатом

Лежни

Фактически, это тот же мауэрлат, но расположенный не на стене, а на чердачном перекрытии. Его основное назначение распределение нагрузки от стоек по большей площади. То есть стойки не будут давить на пол чердака в одной точке размерами 150х150 мм (что чревато повреждением перекрытия). Лежень распределяет давление от стоек на большую площадь, аналогично тому, как лыжи распределяют вес человека, и он не проваливается в снег.

Прогон

Несущий элемент, предназначенный для поддержки стропил. Применяется, если скат крыши имеет большую длину и/или кровельный материал имеет значительный вес.

Внешний вид, названия и расположение основных элементов стропильной конструкции мансардной крышиИсточник chrome-effect.ru

Определение мансарды

По строительному своду правил мансарда, или мансардный этаж – это помещение, фасад которого формируется скатами крыши. В верхней части этажа должен находиться стык фасада и кровли, который представляет собой потолок. Минимальное расстояние между ним и полом мансарды – 1,5 метра.

Мансардный этаж – не то же самое, что и чердак. Пространство чердака непригодно для жизни, его стоит использовать только для складирования вещей. Когда зону, образовавшуюся после укладки скатной крыши, оборудуют как жилую комнату, она становится мансардой. Для этого нужно проделать серьёзную работу. Этот факт без лишних слов поясняет, что такое мансарда в доме, определение становится яснее.

Достоинства мансардной крыши

Соорудить мансарду можно и под треугольной крышей – это намного проще, чем создавать ломаную конструкцию. Однако для сооружения потолка в таком случае необходимо будет сделать очень высокие и крутые скаты. Естественно, что такой подход не только неэффективен, но и весьма затратен. В тоже время ломаная мансардная крыша позволит грамотно организовать подкровельное пространство с меньшими затратами.

При наличии верхней части кровли с достаточно пологим уклоном, можно организовать более высокие потолки

Обратите внимание, что согласно строительным нормам, помещения, где расстояние от конька до пола составляет менее 2,5-2,7 м, не являются жилыми. То есть это не мансарда, а чердак.

В связи с этим, можно назвать следующие достоинства ломаной мансардной кровли:

  • грамотное применение пространства под кровлей;
  • способность сохранять тепло;
  • возможность сделать максимально высокие потолки;
  • свободное схождение снежных осадков с крыши;
  • надежная защита от ветра и любых осадков.

Процесс сборки

Рассмотрим, как правильно построить мансардную крышу. Работа начинается с монтажа мауэрлата, его укладывают на рубероид. Крепление осуществляется на металлические шпильки. Если монтаж мауэрлата делается на деревянных стенах, то для крепления используются деревянные нагели.

  • Первыми устанавливают балки перекрытия.
  • Чтобы по центру установить опорные стойки и конек, нужно наметить балку перекрытия посередине.
  • Расстояние между меткой балки перекрытия и каждой стойкой должно иметь одинаковое расстояние.
  • Стойки и балки перекрытия должны быть одного сечения. Их крепление делается на уголках, и деревянных накладках.
  • Каждую пару стоек соединяют затяжкой. Каждая деревянная затяжка скрепляется со стойками металлическими уголками.
  • В результате получается конструкция П-образной формы. К ее бокам монтируются стропила.
  • С помощью пилы делаются пазы в стропилах.
  • Рекомендуется монтировать подкосы, которые придадут жесткости каркасу.
  • Крепление бабки приходится на середину затяжки.
  • Далее идет монтаж коньковых стропил.
  • При помощи монтажа бабка соединяет конек и середину затяжки.
  • Аналогичным образом устанавливается каждый стропильный каркас.
  • Первый этап сборки системы проходит с помощью боковых элементов, далее идут промежуточные элементы.

Конечной стадией сборки считается гидроизоляция мансарды, и установка кровельных материалов. Нельзя легкомысленно подходить к этому процессу, при недостаточном опыте рекомендуется нанять профессионалов.

Стропильный каркас

Основное отличие мансардных крыш от обычных заключается в изменении стропильного каркаса, на который опираются скаты. Так как конструкция такого типа имеет большой вес, к нему предъявляются повышенные требования. На стропильную систему ложится нагрузка от кровельного материала, выпадающего снега, балок перекрытия и пола мансарды, поэтому все элементы каркаса изготовляют из прочного дерева. Различают следующие виды конструкций:

  1. Висячая. Висячими называют стропильные каркасы, в которых стропила опираются только на коньковый прогон и мауэрлат, уложенный на несущие стены. Чтобы погасить распирающую нагрузку на стропила, возникающую при использовании такой системы, монтируют верхние и нижние затяжки. Если длина ската превышает 4 метра, в нижней части стропильные ноги подпирают стойками или подкосами, предотвращающими провисание. Достоинство висячего стропильного каркаса в том, что все элементы располагаются в неиспользуемых частях мансарды, поэтому в ней остается много свободного места.

  2. Наслонная. Наслонный стропильный каркас применяют в домах, где посередине существует несущая перегородка, которая выступает в качестве дополнительной опоры для стропильных ног. На внутреннюю стену настилают лежень, элемент выполняющий функции мауэрлата, и устанавливают стойки, поддерживающие коньковый прогон. С помощью наслонной системы перекрывают крыши большой площади, она используется для кровельных материалов, имеющий большой вес (керамическая черепица, шифер).

Популярные разновидности каркаса для мансардных крыш

Преимущества ломаной конструкции

Конечно, мансарду можно обустроить даже, своими руками построив обычную треугольную крышу. Но из-за крутизны скатов чтобы потолок поучился, высота такой крыши должна быть очень большой. Это не экономично, а также нецелесообразно, ведь кровля с изменяемым углом скатов позволяет более эффективно распорядиться имеющимся пространством.

Более пологая верхняя часть делает потолки более высокими. Согласно строительным нормам, если расстояние от пола до конькового соединения менее 2,5-2,7 метров, помещение не считается жилым, его нельзя называть мансардой, это скорее просто чердак. Конструкция ломаной крыши имеет следующие преимущества:

  • Возможность обустроить более высокие потолки.
  • Высокий уровень защиты от атмосферных осадков, ветра.
  • Легкий сход снега со скатов.
  • Помогает сберечь тепло.
  • Рациональное использование подкровельного пространства.

Разница между треугольной двухскатной и ломаной крышей

Ломаная крыша с мансардными окнами

Типы мансард

Конструкция мансарды будет напрямую зависеть от того, какой формы предполагается обустраивать кровлю. Ведь часть стен этого помещения будет сформирована как раз скатами крыши. В зависимости от этого, выделяют несколько видов мансардных крыш.

Односкатная мансардная крыша

Пожалуй, самый простой вариант обустройства непосредственно самой кровли и мансардного этажа. Эта кровля имеет всего один скат, который опирается на разноуровневые стены строения. Таким образом, формируется угол ската. Он, кстати, не должен выходить за строго ограниченные рамки – 35-45 градусов (если уклон будет меньше, то на кровле будет постоянно скапливаться снег в зимнее время, что значительно увеличит нагрузку на весь дом и станет причиной установки дополнительных опор в и без того небольшой по размеру мансарде). Стропильная система здесь предельно проста.

Односкатная мансардная крыша

Такие мансардные кровли смотрятся оригинально, несмотря на всю простоту их конструкции. Обычно со стороны высокой стены мансарды выполняется довольно большое окно, что позволяет получить хорошо освещенную комнату.

Конструкция односкатной крыши

Крыша мансардная с двумя скатами

Этот вариант тоже относится к относительно простым в исполнении и за счет этого распространен максимально широко. Главное, чтобы высота самой кровли позволила обустроить под ней жилое помещение. Стропильная система у этой кровли выглядит, как и у обычной двухскатной, может быть асимметричной или симметричной в зависимости от места расположения конька.

Чертеж двускатной мансарды

Фронтоны, как правило, простые и прямые, а комната внутри будет иметь форму трапеции либо квадрата (последний вариант возможен только при условии, что чердачное помещение достаточно просторное). Высота потолков у стен не должна быть более 1,5 м, выше идет скошенный конусообразный потолок.

Главный недостаток двухскатной крыши в аспекте обустройства мансарды – это потеря большей части свободного пространства. То есть скатами крыши отсекается львиная доля помещения. Конечно, это свободное пространство обычно используется в качестве складского помещения, но на размерах мансарды этот аспект сказывается очень значительно.

Чертеж дома с мансардой

Ломаные кровли мансардного типа

По сути, это тоже своего рода двухскатная кровля, но ее скаты имеют как бы две части, расположенные под разным углом относительно перекрытий. За счет этого можно получить довольно просторный мансардный этаж, который по площади будет равен практически полноценному второму этажу (будет меньше нижнего этажа всего на 15%). Высота от потолка до пола будет одинаковой по всей мансарде и составит около 2,2-2,3 м.

Мансардная крыша ломанная — чертеж

Однако такая конструкция подразумевает сооружение достаточно сложной стропильной системы. И с этой задачей сможет справиться далеко не каждый начинающий мастер. Однако, несмотря на это, вариант ломаной кровли достаточно распространен.

Стропильная система ломаной крыши

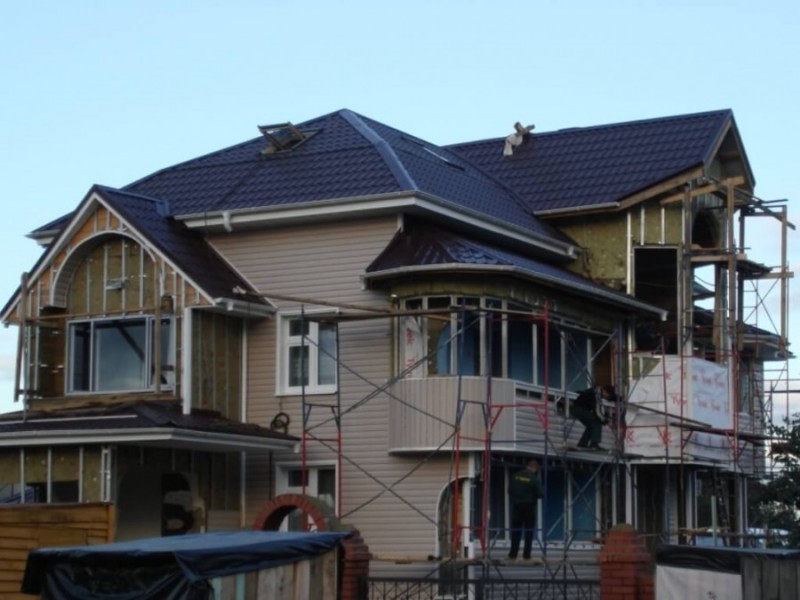

Крыши четырехскатные (вальмовые) мансардные

Такая кровля подразумевает создание самого сложного типа стропильной системы, требующей точнейших и кропотливых расчетов. Поверхность самой кровли будет иметь достаточно обширную площадь, из-за чего придется потратить немалые средства на другие материалы – утеплитель, гидро- и пароизоляционные пленки и т. д. Но в целом, мансарда получается достаточно просторной, хоть у нее и отсекаются части полезной площади.

Стропильная система вальмовой крыши

Зато такая крыша имеет максимальную устойчивость к снеговым и ветровым нагрузкам. Свесы могут быть достаточно большими и будут готовы защищать стены здания от воздействия осадков. Выглядят такие мансардные кровли очень привлекательно.

Наслонные стропила

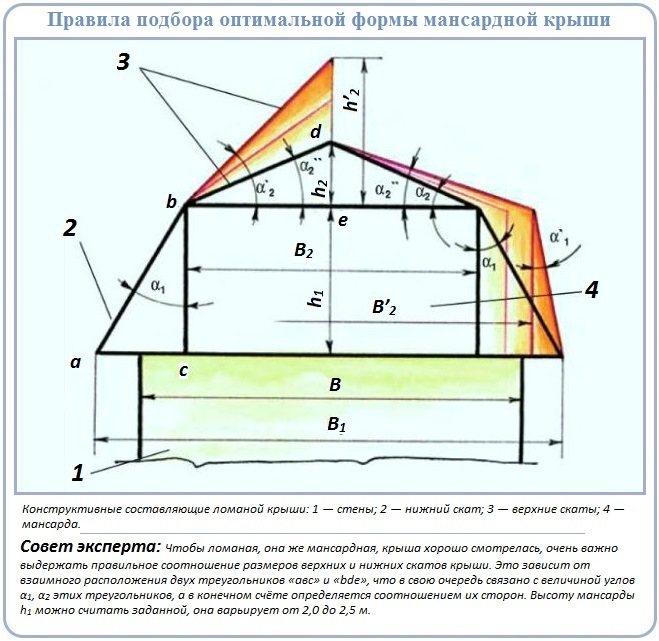

Правила подбора оптимальной формы мансардной крыши

Рекомендации, которые лучше знать в начале пути

Точно по такому же принципу монтируется мансардный этаж с двухскатной крышей. Причём его устройство еще проще – все стропила сплошные.

Далее предстоит утепление крыши. Конечно, его можно делать снаружи, до монтажа мембраны, обрешётки и кровли. Но безопасней изнутри – не будет угрозы осадков и работы выполняться более тщательно, ведь от этого зависит успешная эксплуатация.

Утеплитель изнутри помещения защищается пароизоляционной плёнкой. А между ней и внутренней отделкой обязательное устройство вентиляционного зазора – внутренняя отделка не монтируется непосредственно на стропила. Для неё специально, так же как снаружи для обрешётки, набивается контррейка, или устраивается каркас.
