Чугунный радиатор мс-140: положительные качества и недостатки, характеристики

Современные отопительные радиаторы из чугуна

Для настенного крепления существуют новые изделия из серого чугуна от различных производителей, чья масса гораздо меньше традиционных МС 140. Например, чешский радиатор отопления Viadrus STYL 500, изображенный на рисунке.

Его характеристики таковы: масса 1 секции – 3.8 кг, вместительность по воде – 0.8 л, итого выходит 4.6 кг. При располагаемом тепловом потоке 140 Вт на нашу комнату 20 м2 потребуется 14 шт, что по весу будет 64.4 кг вместе с водой. Данный показатель на 40% меньше, чем у МС 140, а разделив его на 2 части (по 32 кг каждый прибор), становится ясно, что возможна установка чугунных радиаторов на стены из пористого бетона без специальных дополнительных придумок. Еще более легкую конструкцию предлагает российский производитель, продающий свои отопительные приборы под брендом EXEMET, а именно модель MODERN.

Здесь одна секция радиатора весит всего 3.2 кг при теплоотдаче 93 Вт, в помещение 20 м2 необходимо 22 секции общей массой 70.4 кг. Этот показатель тоже достаточно хороший, особенно если учитывать, что фирма изготавливает эти батареи с возможностью напольной установки.

Нельзя не сказать несколько слов о таком продукте, как винтажная чугунная батарея, чей вес еще больше советской МС 140 и в некоторых случаях достигает 14 кг. Эти отопительные приборы своим внешним видом напоминают старинные, устанавливаемые в резиденциях и усадьбах в далеком XIX веке.

Изображенная на рисунке модель EXEMET FIDELIA имеет вес 12 кг при теплоотдаче 156 Вт, что делает общий вес чугунного радиатора для нашего примера просто чудовищным – 154 кг. Но как видно на изображении, здесь вопрос установки решается иначе: первая и последняя секции имеют ножки для размещения нагревателя на полу.

Плюсы и минусы чугунных радиаторов МС-140

Главное преимущество данного типа батарей – долговечное и надежное качество исполнения. Среднестатистический срок эксплуатации, установленный производителями – около 50 лет, на практике же он зачастую бывает больше.

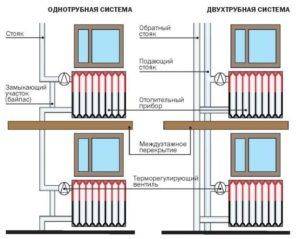

• Возможность монтажа при любой системе отопления является несомненным плюсом устройства, которое отличается своей неприхотливостью, к примеру: чугунный радиатор выдерживает большую барическую нагрузку в 10-12 атмосфер;
• возможность эксплуатации при высокой температуре теплоносителя и большом давлении в системе;
• благодаря широким внутренним полостям и каналам уменьшается возможность образования засорения и увеличивается стойкие характеристики к гидроударам;

за счет технологии литья конструкция невосприимчива к возможным коррозиям.
Благодаря высокой теплоемкости устройство долго удерживает нагрев, что помогает отлично справляться с отоплением помещения.
Разборная конструкция позволяет установить необходимое количество секций для любого помещения, а также при надобности заменять.
Демократичная стоимость изделия, позволяющая сэкономить семейный бюджет.

Также необходимо рассказать и о минусах данного изделия:

• Хрупкость, не пластичность и твердость материала способствуют возможности повреждения радиатора, который плохо выдерживает механические нагрузки.
• Конструкция очень массивна и имеет большую массу, суммарный вес небольшого количества секций может превышать 60 кг.
• Зачастую радиаторы с завода поставляются только со слоем грунтовки, это означает что красить изделие придется самостоятельно, что не совсем просто.
• И еще один недостаток – неприглядный внешний вид.

Основные характеристики радиаторов МС-140

— Обозначение буквенной части названия устройства «МС» остается под вопросом, а цифры «140» указывают на глубину каждого секционного участка – 140 мм. К примеру название МС-140-500 будет обозначать что глубина секций 140 мм., а межосевое расстояние — 500 мм. Это один из самых распространённых вариантов радиаторов, устанавливаемых в квартирах.

— Более редко использовались модели МС-140-300, у которых межосевое расстояние отличается от предыдущего варианта. Они используются при наличии низких подоконниках и обладают меньшей мощностью теплоотдачи.

Для отлива секций применяется серый чугун, с целью изготовления муфт-ниппелей используется ковкий чугун или сталь (08КП или 08ПС). За счет наличия кольцевых прокладок поддерживается герметичность изделия.

Изготовление чугунных радиаторов производится на территории России и в соседних странах, в основном у них общие технические стандарты.

Чугунные радиаторы производятся на Новосибирском , Нижне-Тагильском котельно-радиаторном заводе и Брянской области. Также хорошие отзывы имеют изделия Минского завода отопительного оборудования и Луганского литейно-механического.

Отличие импортных батарей от отечественных

Радиаторы нового типа отдают больше энергии, чем старые при одинаковых размерах

Чугунные радиаторы, выпускаемые еще во времена СССР, имели широкий разброс параметров и размеров. Независимо от этого тепловая мощность была примерно одинакова, что позволяло устанавливать их в разных по площади помещениях. Зарубежные чугунные батареи имеют меньшие габариты с той же тепловой отдачей.

При рассмотрении материала чугуна, используемого в том и другом случае, наблюдается небольшая разница в химическом составе и структуре рабочих поверхностей. У отечественных батарей она сильно шероховатая, что создает значительное по величине сопротивление перемещению теплоносителя и снижает показатели тепловой отдачи. Зарубежные аналоги обладают абсолютно гладкой поверхностью стенок, гарантирующей беспрепятственное передвижение жидкости по внутренним полостям. Поэтому импортные устройства пропускают больший объем нагретой воды в единицу времени и отдают больше тепловой энергии. В итоге показатель мощности повышается, что допускает их использование в помещениях со значительной площадью (до 30 м2 и более).

Особенности монтажа чугунных радиаторов

Уже много лет подряд чугунные радиаторы МС 140 500 монтируются прямо под оконным проемом. Такой вариант размещения устройства дает возможность создать определенную защитную завесу, ведь тепло от радиатора поднимается снизу вверх, поэтому блокирует холодный поток, следующий из окна.

Для хорошего функционирования радиатора его нужно зафиксировать на расстоянии 40–55 мм от стены и 70–100 мм от пола. От подоконника устройство обязано опускаться еще на 50 мм. Чтобы монтаж выполнить проще, лучше предварительно сделать отметки на самой стене.

Чтобы побольше тепла направлялось внутрь комнаты стоит на стену от радиатора прикрепить кусок утеплителя. Алюминиевая сторона должна разворачиваться к радиатору.

Для крепления радиатора используются стальные прочные кронштейны. Они должны размещаться каждые 3–4 секции. В стену такие металлические крепежные крюки должны входить на глубину 130–140 мм. Для выполнения такой задачи уместно использовать дрель.

Чтобы не ошибиться с замерами, необходимо предварительно выполнить макет батареи, ориентируясь по нему, закрепить кронштейны.

Подсчет секций

Количество секций целиком находится в зависимости от конфигурации помещения. Основной параметр — площадь, но есть и такие важные аспекты, как зональность, этаж, размеры ниши, высота потолков, присутствие стеклопакетов, число окон.

Если окно в помещении не одно, то специалисты рекомендуют разместить радиаторы отопления под каждым. Такая установка значительно снизит потерю тепла. Ниже предоставляется формула подсчета необходимого числа секций радиатора отопления.

Важно! На комфорт владельцев угловой квартиры могут оказать влияние дополнительные тепловые потери. Поэтому такие помещения нуждаются в более мощных чугунных радиаторах

К ним добавляется одна или две секции.

Есть много всяких методик технического расчета радиатора, но для стандартных помещений используется упрощенная, но достаточно точная формула подсчета необходимого числа секций.

Итак, чтобы произвести подсчет необходимо умножить 100 Вт на площадь помещения и разделить на тепловую отдачу одной секции батареи.

Важно! Если у вас получилось дробное число, тогда лучшим решением будет округление его в большую сторону. Этим вы создадите небольшой запас мощности

После того как подсчет совершен, можно приступать непосредственно к установке чугунной батареи.

Расчет мощности

От чего она зависит

1. Площадь помещения – чтобы радиатор эффективно обогревал заданный объем, у него должна быть определенная теплоотдача, которая напрямую зависит от количества входящих в него секций. Рассчитывается мощность стандартным путем: 1 кВт – на 10 м² помещения, соответственно – на 1 м² потребуется 100 Вт.

Таблица мощности чугунных радиаторов отопления в зависимости от модели

Теперь инструкция рекомендует определить площадь самого помещения и подсчитать, какой теплоотдачей должен обладать радиатор для поддержки установленной температуры воздуха.

1. Факторы – однако, не все так просто, и приведенный выше расчет является примерным, следует учитывать различные нюансы, влияющие на теплопотери:

Контакт двух стен с улицей	В данном случае потери тепла будут возрастать, поэтому мощность отопительного прибора или приборов должна быть выше средней.
Дверные и оконные проемы	Влияют на проникновение в помещение наружного воздуха. Играет также роль и материал, из которого они изготовлены.

1. Чтобы узнать теплоотдачу одного отопительного прибора, следует знать мощность секции чугунного радиатора МС 140 и сложить их количество. Данный показатель у большинства производителей стандартен и равен 150 Вт, но в зависимости от формы и качества прибора, он может незначительно разниться.

Вид чугунного отопительного прибора МС-140

Теплоноситель

Еще одним показателем, который требуется учитывать, является температура циркулирующей жидкости.

Поэтому в стандартной мощности секции учитывается два температурных показателя:

• внутрикомнатный режим;
• температура внутри системы отопления, зависящая от степени нагрева теплоносителя.

Трехканальные модели ЧМЗ

Мощность тепловой энергии определяется путем разницы между этими показателями. И если при температуре теплоносителя, равном 70 °С, разница составила 50, можно сказать – мощность 1 секции чугунного радиатора МС 140 именно 150 Вт.

Прежде всего, это связано с тем, что учитывается именно такой температурный режим, при котором постоянная температура воздуха в помещении будет всегда поддерживаться на уровне 20°С. К тому же, нагрев теплоносителя происходит с учетом свойств чугуна, не отличающиеся высокими показателями теплоотдачи.

Простой способ вычисления

Если с расчетами все сложно, можно прибегнуть к более простому способу и воспользоваться многолетним опытом тем, кто уже пользуется такими радиаторами. Для помещения площадью 15 м² потребуется 10-секционный радиатор.

Однако следует учесть, что при этом в комнате должно быть одно окно. На каждое последующее нужно будет прибавлять еще секции, количество зависит от конструкции самого оконного проема, материала, из которого он изготовлен, количество камер в стеклопакете и прочих факторов. Но, как правило, добавляется еще 1 или 2 секции, в результате цена оборудования увеличивается.

Теплоотдача зависит напрямую от выбора места установки прибора

Основные качества радиаторов из чугуна

Выделение тепла отопительными приборами производится двумя способами:

• конвекцией;
• лучистой энергией.

Они способны создавать тепловую завесу, поэтому их и рекомендуется устанавливать под окнами, откуда и поступает холод.

Впрочем, мощность одной секции чугунного радиатора МС 140 – это не основной показатель надежности устройства. К примеру, алюминиевые и биметаллические радиаторы отличаются большей теплоотдачей, однако у них срок службы гораздо меньше.

Возможно, это и стало причиной того, что чугунные модели до сих пор пользуются спросом. Согласитесь, ни в одном старинном здании не встретить алюминиевых батарей, зато чугунных, установленных еще в прошлые столетия, сколько угодно.

Мнение многих людей сходится в том, что большое количество теплоносителя, требуемого для них, очень неэкономично и приводит к перерасходу энергии, требуемой на его обогрев. Но это всего лишь заблуждение, чем больше в устройстве содержится теплоносителя, тем сильнее он отдает тепло.

Новые модели легко вписываются в любой интерьер и украшают его

Кроме этого, если по каким-либо причинам подача теплоносителя прекращается, чугунная батарея еще долгое время будет сохранять теплоотдачу, что объясняется как свойствами материала, так и большим объемом горячей воды, которая в нем содержится. Единственный недостаток приборов заключается в их высокой инертности, которая способствует слишком медленному нагреву, все остальные проблемы вполне решаемы.

Как выбрать?

Выбор радиатора из чугуна следует производить в соответствии техническими характеристиками, указанными в руководстве производителя. Кроме того, непременным условиям является монтаж прибора согласно указаниям изготовителя, поскольку это поможет предупредить возможные разрывы.

Чтобы осуществить правильный выбор чугунной батареи, стоит знать несколько моментов, на которые нужно обращать внимание. Прежде всего, необходимо определиться с типом радиатора

Он может быть литым либо секционным. Если выбор пал на первую версию, то и здесь есть над чем подумать. Монолитное изделие имеет достаточно приличный вес, вследствие этого для его установки понадобятся специальные держатели (кронштейны). Для подобных компонентов потребуется некоторое пространство под подоконником

Прежде всего, необходимо определиться с типом радиатора. Он может быть литым либо секционным. Если выбор пал на первую версию, то и здесь есть над чем подумать. Монолитное изделие имеет достаточно приличный вес, вследствие этого для его установки понадобятся специальные держатели (кронштейны). Для подобных компонентов потребуется некоторое пространство под подоконником.

При выборе секционной модели нужно произвести правильный расчет мощности, в противном случае в зимнее время помещение будет недостаточно прогрето. Если по каким-то причинам имеется проблема с приобретением красивого изделия и вы решили купить советский монолитный вариант, то его можно закрыть декоративным экраном. Но здесь надо помнить, что декорация будет брать определенную долю тепла на себя.

Потому лучше, чтобы экран был не сплошным, а, к примеру, в виде решетки. Как правило, в доме средней этажности наибольшее избыточное давление составляет 9-10 атмосфер. Но батарею лучше приобретать с резервом давления, к примеру, под 12 атмосфер. Чтобы помещение полноценно отапливалось, ширина батареи должна составлять 75% от ширины подоконника.

Поскольку в современных водопроводах чистота воды оставляет желать лучшего, к тому же имеет примеси абразивных составляющих, то для монтажа радиатора в многоэтажном доме следует выбирать модель с более толстыми чугунными стенками.

Способы расчета площади покрытия краской

Найти нужную информацию о площади покрытия краской можно в техническом описании к модели. Обычно для отечественного оборудования ее указывают как «площадь обогрева» или иначе, если это импортный радиатор.

Самым ходовым типом отопительного устройства является МС-140. Это классика для большинства квартир старой постройки. Длина одной секции — 9,3 см, высота — 58,8 см. Площадь составляет 0,24 м². Исходя из этого, можно узнать общую площадь батареи. Площадь секции умножают на их количество. В итоге получают число, равное площади окрашиваемой поверхности чугунного радиатора. Результат лучше всегда округлять и учитывать расход краски с небольшим запасом для кранов, муфт, переходников и т.д.

Более современная или модифицированная модель отопительного устройства имеет площадь окраски чугунных радиаторов примерно 0,208 м 2 . Соответственно, красящего материала понадобится меньше.

Сейчас на многих интернет-сайтах есть специальный онлайн-калькуляторы. С их помощью можно самостоятельно высчитать необходимый показатель. Для этого нужно лишь внести в соответствующие строки следующие параметры:

• маркировку радиатора по технической документации;
• количество секций, их длина и высота.

После этого программа произведет нужные расчеты площади окраски и выдаст искомый результат.

Как видите высчитать площадь батарей отопления для покраски совсем не трудно. После этого можно с уверенностью приступать к реконструкции одного из главных интерьерных элементов.

Разновидностей отопительного оборудования множество — это радиаторы стальные, алюминиевые, металлические, биметаллические, чугунные, каждая секция радиатора имеет свои характеристики — у всех из них есть как свои достоинства, так и недостатки.

ООО «Отопительные приборы», производящее чугунные восстановленные радиаторы, в своей продукции сохраняют все стандартные характеристики, которые отвечают ГОСТу 31311-2005. Выпускаемая продукция отличается прежде всего более низкой стоимостью по сравнению с аналогичной продукцией.

Каждая секция радиатора обладает тепловой мощностью в 160 Вт. В помещение поступает длинноволновое тепловое излучение, которое от общего потока тепла составляет 35%, за счет чего идет равномерное прогревание нижней части, а возникающая конвенция с помощью других 65% от теплового потока не дает подняться высокой температуре в верхней части помещения.

Коррозийная стойкость чугуна позволяет говорить о повышенной долговечности чугунных радиаторов. Чугунные отопительные радиаторы могут эксплуатироваться до 50 лет, что также не является для них пределом. Системы с гравитационной циркуляцией могут использовать такие радиаторы.

Недостатки у отопительных чугунных батарей:

Производство и монтаж таких батарей — достаточно трудоемкий процесс, вес секции превышает 7 кг. Нельзя скорректировать величину теплоотдачи радиатора с помощью головок терморегуляции, это происходит из-за того, что у чугуна большая теплоемкость, а у секций большая вместимость. Повышенная теплоемкость позволит сохранить тепло на определенный срок даже после того как отопление будет отключено.

Отопительные чугунные радиаторы серии МС-140-500 — они отапливают жилые, общественные здания, производственные помещения, теплоноситель имеет температуру до 130 градусов С, рабочее избыточное давление в пределах 0,9 МПа.

Чугунный радиатор — секционного двухканального типа. Секция имеет длину — 93 мм, высота радиатора — 588 мм, а глубина составляет — 140 мм. Одна секция имеет площадь поверхности нагрева, равную 0,244 м2, номинальный поток тепла — 0,160 кВт. Одна секция имеет емкость — 1,45 л. и массу с учетом ниппелей и пробок в 7,1 кг. Ниппельное отверстие имеет резьбу — G1 1/4.

Серия МС-140-300 чугунных отопительных радиаторов — предназначена для отопления зданий как жилых, общественных и производственных, имеющих небольшую высоту подоконников, температура теплоносителя составляет — 130 градусов С, рабочее избыточное давление — 0,9 МПа.

Технические характеристики радиатора:

Радиатор секционного двухканального типа. Секция имеет длину — 93 мм, высота составляет — 388 мм, глубина — 140 мм. Тепловой поток имеет номинальное значение — 0,120 кВт, а емкость одной секции составляет — 1,11л., масса — 5,7 кг. Ниппельное отверстие с резьбой — G1 1/4.

Отопительные чугунные радиаторы МС-90-500 — отапливают производственные, общественные, жилые помещения. Их технические параметры:

Секционный двухканальный тип. Секция имеет длину — 78 мм, высоту — 571 мм, ее глубина — 90 мм. Тепловой поток — 0,160 кВт. Емкость одной секции составляет — 1,45 л. Резьба ниппельного отверстия — G 1/4-В.

Формулы расчёта мощности обогревателя для различных помещений

Формула расчета мощности обогревателя зависит от высоты потолка. Для помещений с высотой потолка < 3 метров эта зависимость выглядит следующим образом:

• S – площадь комнаты;
• ∆T – теплоотдача секции отопительного прибора.

Для помещений с высотой потолков > 3 м расчёты проводят по формуле

• S – общая площадь комнаты;
• ∆T – теплоотдача одтельной секции батареи;
• h – высота потолка.

Эти несложные формулы помогут достаточно точно рассчитать необходимое количество секций обогревательного прибора. Перед тем как вводить данные в формулу, определите реальную теплоотдачу секции по формулам, приведенным ранее! Данный расчёт пригоден для средней температуры входящего теплоносителя 70˚ С. При иных показателях необходимо учитывать поправочный коэффициент.

Приведем примеры расчетов. Представим себе, что комната или нежилое помещение имеет размеры 3 х 4 м, высота потолка составляет 2,7 м (стандартная высота потолка в городских квартирах советской постройки). Определим объём комнаты:

3 х 4 х 2,7 = 32,4 кубометра.

Теперь вычислим тепловую мощность, необходимую для обогрева: умножаем объема комнаты на на показатель, необходимый для обогрева одного кубометра воздуха:

Зная реальную мощность отдельной секции радиатора, подберите необходимое количество секций, округляя его в сторону увеличения. Так, 5,3 округляется до 6, а 7,8 – до 8 секций. При расчёте обогрева смежных помещений, которые не разделены дверью (например, кухня, отделенная от гостиной аркой без двери) площади помещений суммируются. Для комнаты со стеклопакетом или утеплёнными стенами округлять можно в меньшую сторону (утепление и стеклопакеты снижают теплопотери на 15-20%), а в угловой комнате и помещениях на высоких этажах добавьте одну-две секции «про запас».

Почему не греет батарея?

Но иногда и мощность секций пересчитана на основе реальной температуры теплоносителя, и их количество рассчитано с учётом особенностей помещения и установлено с необходимым запасом… а в доме холодно! Почему так происходит? Какие для этого существуют причины? Можно ли такую ситуацию исправить?

Причиной снижения температуры может быть уменьшение напора воды из котельной или ремонт у соседей! Если во время ремонта сосед заузил стояк с горячей водой, установил у себя систему «тёплый пол», начал отапливать лоджию или застекленный балкон, на котором устроил зимний сад – напор горячей воды, входящей в ваши радиаторы, разумеется, снизится.

Но вполне возможно, что в комнате холодно потому, что вы установили чугунный радиатор неправильно. Обычно чугунную батарею устанавливают под окном, чтобы поднимающийся с ее поверхности тёплый воздух создавал перед оконным проёмом своего рода тепловую завесу. Однако тыльной своей стороной массивная батарея нагревает не воздух, а стену! Чтобы уменьшить теплопотери, приклейте на стену позади радиаторов отопления специальный отражающий экран. А можно и приобрести декоративные чугунные батареи в стиле ретро, которые не обязательно крепить на стену: их можно закреплять на значительном расстоянии от стен.

Технические характеристики радиаторов МС-140 — 500

Радиаторы группы MC относятся к разряду секционных – они собираются в единое целое из отдельных секций.

Секция чугунного радиатора мс 140.

Секции соединяются в радиатор с использованием межсекционных прокладок.

Межсекционная прокладка для чугунного радиатора мс 140.

Прижимается одна секция к другой при помощи ниппеля.

Ниппель чугунного радиатора мс 140.

Торцы радиатора закрываются пробками, которые могут быть запорными и проходными.

Запорная пробка радиатора мс 140.

Проходная пробка радиатора мс 140.

Отливаются секции из серого чугуна с графитовыми добавками. Отдельные параметры радиаторов МС 140 могут незначительно варьироваться в моделях разных производителей.

Основные характеристики чугунного радиатора модели MC 140:

Тип радиатора	секционный
Количество каналов для теплоносителя, шт	2
Количество секций, шт	от 2 до 10
Номинальный тепловой поток одной секции, Вт	160
Наружное покрытие корпуса	грунтовка ГФ-021/0119
Материал секций	серый чугун в соответствии с ГОСТ 1412-85
Материал межсекционных прокладок	резина по ГОСТ 1412, способная выдерживать температуру до +150ºC
Материал ниппелей	чугун или сталь. ГОСТ 1412 или 1050
Площадь нагрева одной секции, м2	0.195
Межосевое расстояние, мм	500
Размер резьбы ниппельного отверстия	G11/4
Вид теплоносителя	вода
Максимальная температура теплоносителя, 0С	+ 1300С
Рабочее избыточное давление теплоносителя, МПа (кгс/см2)	0.9

Другие технические данные:

Количество секций, шт.	Масса, кг	Длинна, мм	Номинальный тепловой поток, кВт	Ёмкость, дм3 (л)
2	12.8	227	0.32	2.50
3	18.8	331	0.48	3.75
4	24.8	435	0.64	5.00
5	30.8	539	0.80	6.25
6	36.8	643	0.96	7.50
7	42.8	747	1.12	8.75

Базовые характеристики радиатора можно определить по названию модели и маркировочным обозначениям.

Например, модель MC-140-500-0,9-7 обозначает радиатор с названием MC, глубиной 140 мм, межосевым расстоянием 500 мм, предельным давлением в системе 0,9 МПа, с количеством отдельных блоков в радиаторе, равном 7.
