Характеристики чугунных радиаторов отопления: сколько весит одна секция, размер, плюсы и минусы

Содержание:

Вынужденная инициатива

В панельном доме с центральным отоплением не приходится заморачиваться о таких вопросах, как заполнение системы теплоносителем, это епархия ЖКХ. Но забота об усадьбе или даче – это огромная ответственность, которая полностью лежит на ваших плечах. Возможность сэкономить время и деньги заставляет хозяев своими руками обслуживать тепловые коммуникации, используя иногда нестандартные методы.

На фото – проверка работы батареи

Например, отсутствие централизованной подачи воды вынуждает использовать природные источники – скважины, колодцы, пруды.

Работаем с документацией

Ответ на вопрос, сколько же воды вытекает из трубы «А», вернее, должно туда поступить, обычно кроется в техническом паспорте радиатора и котла. С трубами немного сложнее, но не смертельно – зная их внутренний диаметр, на нашем сайте можно найти подробную таблицу о количестве воды в литрах/кубометрах на погонный метр. То же самое можно сказать о данных по объему топливного котла или батарей.

Данные по внутреннему объему труб

Зная наполняемость каждого метра трубы, узнать совокупный «трубный» объем теплоносителя элементарно – табличную цифру умножить на количество метров. Для этого необязательно ползать с рулеткой по всему дому, а воспользоваться проектным планом и линейкой.

Обратите внимание! В интернете таблица объема воды в радиаторе отопления выглядит даже удобнее. В ней может сравниваться вместительность радиаторов из разных материалов, что даст вам возможность выбрать подходящий вариант

Объем воды не зависит от типа радиатора

Из представленной таблицы видно, что объем воды в секции биметаллического радиатора и алюминиевого один и тот же. Так что материал не имеет значение, главное габариты отопительного прибора.

Непостоянное проживание в доме обязывает хозяев использовать антифриз. Поскольку это удовольствие не из дешевых (цена за 10 л отечественного пропиленгликоля «Технология уюта» достигает тысячи рублей), необходимо точно знать количество незамерзайки. Определив крайний минусовой порог для системы отопления, вещества смешиваются в определенной пропорции.

Обратите внимание! Нельзя доливать антифриз в систему отопления, изготовленную из оцинкованных труб

Антифриз понижает температуру замерзания жидкости

Усредненная шпаргалка

Средние данные, определяющие объем воды в стальных радиаторах отопления панельного типа, таковы:

  • модели Demrad, Thermogross 11 типа на каждые 10 см длины приходится по 0,25 л теплоносителя;
  • в аналогичных моделях 22 типа этот показатель увеличивается до 0,5 л на туже длину.

Каждая секция старого доброго «чугуна» разных моделей имеет следующую вместительность:

  • МС 140 – 1,11–1,45 л (от 5,7 до 7,1 кг);
  • ЧМ 1 – 0,66–0,9 л с;
  • ЧМ 2 – 0,7–0,95 л;
  • ЧМ 3 – 0,155–0,246 л;
  • Konner Модерн – 0,12–0,15 л (3,5 кг).

Обратите внимание! Видно, насколько традиционная МС 140 отличается от китайского Konner весом, на который следует обратить внимание, если у вас напольные модели

А вот столько входит в алюминиевую секцию

Если ваша батарея – это заковыристая авторская штучка узнать ее объем сложно, но возможно. Например, объем воды в стальном радиаторе трубчатого вида вычисляется гениально просто –заглушкой закрывается одно отверстие, а через второе заливается вода до верха.

Обратите внимание! Количество залитой жидкости отмечайте сразу или потом, когда выльете содержимое в ведро/ванну. Этот способ вычисления применим к радиатору любой сложности без наличия документов

В теплообменниках настенного отопительного котла в среднем помещается от 3 до 6 л, а в напольном и парапетном исполнении – от 10 до 30 л воды. Итак, узнав количество теплоносителя во всех уголках, каких он достигает, можно провести ответственную операцию – рассчитать объем расширительного бака. Именно от него зависит оптимальное давление в системе и нужный объем теплоносителя.

Принцип работы расширительного бака

Инструкция расчета предполагает использование простой формулы:

  • Vс — объем теплоносителя в отопительной системе (то, о чем говорилось выше – радиаторы + трубы + теплообменники котла);
  • К — коэффициент расширения теплоносителя (у воды он равен 4%, поэтому в формуле используется 1,04);
  • D — эффективность расширения бака;
  • Vб — емкость расширительного бака.

Узнать приближенный к реальной цифре объем теплоносителя в радиаторах или трубах можно отталкиваясь от мощности котла по формуле:

х кВт * 15=VS, где

  • кВт – мощность котла;
  • цифра 15 – количество литров воды, для получения 1 кВт энергии;
  • VS – общая вместительность системы.

Расчет по площади

Это — самая простая методика, позволяющая примерно оценить число секций, необходимое для отопления помещения. На основании многих расчетов выведены нормы по средней мощности отопления одного квадрата площади. Чтобы учесть климатические особенности региона, в СНиПе прописали две нормы:

  • для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
  • для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.

Почему в нормах дан такой большой диапазон? Для того, чтобы можно было учесть материалы стен и степень утепления. Для домов из бетона берут максимальные значения, для кирпичных можно использовать средние. Для утепленных домов — минимальные. Еще одна важная деталь: эти нормы просчитаны для средней высоты потолка — не выше 2,7 метра.

Как рассчитать количество секций радиатора: формула

Зная площадь помещения, умножаете ее норму затрат тепла, наиболее подходящую для ваших условий. Получаете общие теплопотери помещения. В технических данных к выбранной модели радиатора, находите тепловую мощность одной секции. Общие теплопотери делите на мощность, получаете их количество. Несложно, но чтобы было понятнее, приведем пример.

Пример расчета количества секций радиаторов по площади помещения

Угловое помещение 16 м2, в средней полосе, в кирпичном доме. Устанавливать будут батареи с тепловой мощностью 140 Вт.

Для кирпичного дома берем теплопотери в середине диапазона. Так как помещение угловое, лучше взять большее значение. Пусть это будет 95 Вт. Тогда получается, что для обогрева помещения требуется 16 м2 * 95 Вт = 1520 Вт.

Теперь считаем количество радиаторов для отопления этой комнаты: 1520 Вт / 140 Вт  = 10,86 шт. Округляем, получается 11 шт. Столько секций радиаторов необходимо будет установить.

Расчет батарей отопления на площадь прост, но далеко не идеален: высота потолков не учитывается совершенно. При нестандартной высоте используют другую методику: по объему.

Технические характеристики батарей из чугуна

Не менее важны и другие технические характеристики чугунных радиаторов. Их знание и умение рассчитывать нужные параметры помогают правильно определиться с количеством секций в источнике тепла.

Мощность – главный показатель эффективности

Зная мощность чугунного радиатора отопления, несложно рассчитать количество приборов

Важно учитывать, что в системах с центральным отоплением, где невозможно контролировать температуру теплоносителя, избыток источников тепла не менее неприятен, чем недостаток. Следствием ошибки становится повышенная сухость воздуха, неприятный запах сгоревшей пыли, сквозняки от необходимости частого проветривания

Тепловая номинальная мощность одной секции чугунного радиатора стандартной модификации составляет 160 Вт. При расчете габаритов единицы отопления необходимо определить величину теплового потока жилища. Этот показатель зависит от стенового материала, используемого для строительства, и степени теплоизоляции здания. В панельном доме величина теплового потока составляет 0,041 кВт/м3, в строении из кирпича – 0,034 кВт/м3, а при наличии качественной теплоизоляции – 0,02 кВт/м3, независимо от того, из чего возведены стены.

Для расчета количества звеньев используют несложную формулу: цифру, обозначающую объем комнаты, умножают на тепловой поток помещения, после чего полученное значение делят на номинальный тепловой поток одной секции (0.160 кВт). Итог округляют до целого числа – это и есть количество требуемых элементов. Необязательно объединять их в одном радиаторе – если окон несколько, лучше установить прибор под каждым проемом.

Теплоотдача чугунных радиаторов напрямую зависит от количества секций в обогревателе и их размера. Размеры батареи подбирают с учетом площади помещения и габаритов оконного проема. Чтобы заявленная производителем мощность «работала», длина батареи должна перекрывать окно не менее чем на 70-75%, а расстояние до подоконника – составлять от 8-12 см.

Размеры чугунного радиатора

Производители придерживаются общепринятых размеров чугунных радиаторов отопления – это дань традициям и важный фактор, обеспечивающий эффективную работу и безопасность оборудования.

  1. Ширина одной секции чугунной «гармошки» варьируется от 35 до 60 см. Разные значения встречаются не только у конкурирующих производителей, но и в различных модельных рядах одного изготовителя.
  2. Глубина типовых изделий составляет: 92, 99 и 110 мм. В дизайнерских модификациях возможны другие цифры.
  3. Межосевое расстояние в стандартных модификациях составляет 35 и 50 см, но встречаются и другие параметры.
  4. Высота приборов всегда больше межосевого расстояния и может быть увеличена на длину ножек, если речь идет о напольной модели.
  5. Площадь секции чугунного радиатора составляет в среднем 0,25 кв. метра.

Срок службы и другие параметры

Срок службы чугунных радиаторов отопления исчисляется десятилетиями. После завершения монтажа можно не задумываться о замене батарей в ближайшие 20-25 лет. Известно, что в домах дореволюционной постройки до сих пор исправно работает оборудование, отлитое более 100 лет назад.

Рабочее давление приборов из чугуна составляет 9 атмосфер, что позволяет использовать их в системах автономного и центрального отопления. Также чугуну нестрашны сливы теплоносителя в летний сезон – он спокойно дожидается отопительного периода, не теряя своих свойств.

Изучив технические характеристики и узнав, сколько весит чугунный радиатор отопления, практичные люди доверяют расчеты системы и монтаж специалистам. Это всегда надежнее, чем пытаться сделать незнакомое дело своими руками.

Тепловая мощность радиаторов

Некоторые особенности отопления

Однотрубная и двухтрубная система отопления

  • При монтаже автономного отопления инструкция позволяет монтировать как однотрубный, так и двухтрубный контур. но при этом будет изменяться схема подключения, а это может повлиять на мощность отопительных приборов, поэтому, давайте выясним, что представляют собой оба эти варианта.
  • Начнём с однотрубной системы и здесь мы видим, что теплоноситель движется по толстой трубе, от которой отходят более тонкие, через которые вода под давлением попадает в отопитель и возвращается обратно. Цена такого устройства меньше, так как приходится греть меньшее количество воды, но при этом есть серьёзная проблема – с каждой батареей теплоноситель становится всё холоднее и холоднее, поэтому, в таких случаях рекомендуется обходиться тремя-четырьмя радиаторами и не более того, так как они в порядке отдаления теряют свою мощность.
  • Совсем по-другому обстоят дела с двухтрубной системой – здесь, конечно, придётся греть гораздо больше воды, зато она, поступая в радиаторы по трубе подачи, не теряет своей температуры, так как охлаждённый теплоноситель сбрасывается в трубу возврата. На таких контурах расчёты мощности радиаторов разного типа будут наиболее точными.

Наиболее эффективное место размещение радиатора — под окном

Примечание. Для того чтобы в комнате создавался наиболее постоянный микроклимат, там не должно происходить утечек тёплого воздуха – это тоже поможет наиболее точно рассчитать необходимую мощность отопителей. Так, радиаторы следует устанавливать под окном, как на фото вверху – потоки горячего воздуха будут подниматься вверх и создавать «штору» от проникновения холодного воздуха, исходящего от стекла.

Сколько нужно радиаторов на одну комнату

Монтаж биметаллического радиатора

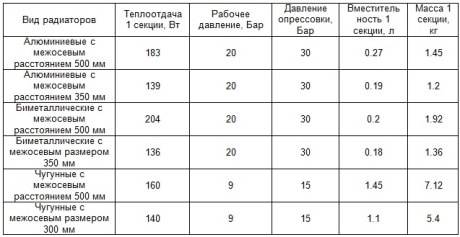

Таблица мощности биметаллических радиаторов отопления в зависимости от бренда

Примечание. Следует отметить, что металл, из которого сделан радиатор не имеет абсолютно никакого значения при расчетах мощности отопительных приборов на то или иное помещение. Дело в том, что производитель всегда указывает в сопроводительных документах номинальную мощность одной секции или всего прибора, если он панельный.

Мощность секции биметаллического радиатора зависит от производителя

Теперь давайте попробуем рассчитать мощность отопительных приборов по площади помещения, и для примера будем использовать комнату с периметром 4,55×6,5м по формуле S*100/P, но здесь сразу следует сказать, что данные вычисления действительны, если высота потолков не превышает 2,7м.

Итак, S (площадь) комнаты у нас получится 4,5*6,5=29,25м2, а за мощность 1 секции биметаллического радиатора (P) возьмём GLOBAL STYLE 500 185 Вт, а цифра 100 – это количество ватт, нужное на м2 для Москвы и Московской области.

Так как комната у нас достаточно большая и нам нужно будет узнать количество секций (K), значит, Kколичество секций=S*100/P=29,25*100/185=15,81 или 16 секций – это один большой или два средних радиатора.

Теперь давайте рассчитаем необходимое количество секций того же производителя и с такой же мощностью для комнаты с такой же площадью, но с потолками, высота которых более 2,7м и за расчетную единицу можно взять высоту 3м.

Следовательно, нам нужно в первую очередь вычислить значение V – кубатуру помещения, это V=4,5*6,5*3=88,5м3. Для той же Москвы и Московской области на один кубометр помещения нужно выработать 41 Вт тепловой энергии.

Значит, общая мощность, которая нужна для комнаты будет Pобщая=V*41=88,5*41=3628,5 Вт. Значит, если мощность одной секции биметаллического радиатора GLOBAL STYLE 500 185 Вт, то 3628,5/185=19,6 или 20 секций – это, конечно, уже два радиатора, так как один получится слишком громоздким.

Но эти вычисления имеют силу лишь в том случае, если здание имеет должное утепление и в комнате отсутствуют сквозняки.

Производители, модели, технические характеристики

МС-140 выпускают следующие заводы:

  • Нижнетагильский котельно-радиаторный завод (Россия);
  • Минский завод отопительного оборудования (Беларусь);
  • Луганский литейно-механический завод (Украина);
  • ОАО «Сантехлит» Брянская область (Россия);
  • ООО «Декарт» Новосибирск (Россия).

Продукция имеет некоторые особенности и отличия, есть модели с межосевым расстоянием 300 мм и 500 мм, а также вариант меньшей глубины МС-90.

Нижнетагильский котельно-радиаторный завод

Продукция завода сертифицирована по стандарту ISO 9001:2008 в сертификации «Русский регистр», есть сертификат от Системы ГОСТ Р и IQNet.

Габаритные размеры МС-140 производства Нижнего Тагила

Температура теплоносителя до +130 o C, рабочее давление до 12 Бар, остальные технические характеристики приведены в таблице.

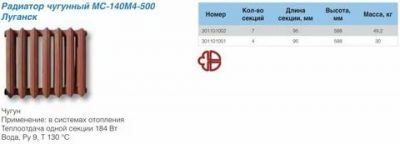

Поверхность теплопередачи одной секции МС-140М — 0,208 м 2. БЗ-140-300 — 0,171 м 2 .

В ассортименте этого завода много интересных моделей: есть с барельефом, с плоской фронтальной поверхностью (нового образца, похожие на алюминиевые), разной высоты, ширины и глубины. Есть из чего выбрать. И вообще, белорусские чугунные радиаторы имеют высокое качество.

ОАО «Сантехлит» Брянская область

Рабочее давление отопительных приборов из Брянска разное для разных моделей: для МС-140 — 9 Бар, для МС-100 и МС-85 — 12 Бар, температура рабочей среды +130 o C, площадь нагрева одной секции МС-140М-500-0.9 — 0,244 м 2. материал — серый чугун СЧ-10.

Тепловая мощность секции

Габаритные размеры MC-140-300

ООО «Декарт» Новосибирск

Новосибирские чугунные радиаторы имеют рабочее давление — 9 Бар, подключение 1 ¼, температура транспортируемой среды +130 o C.

Тепловая мощность секции

Так льют радиаторы

Луганский литейно-механический завод

Рабочее давление этих отопительных приборов — 12 Бар, температура стандартна — +130 o C, диаметр подключения ¾”.

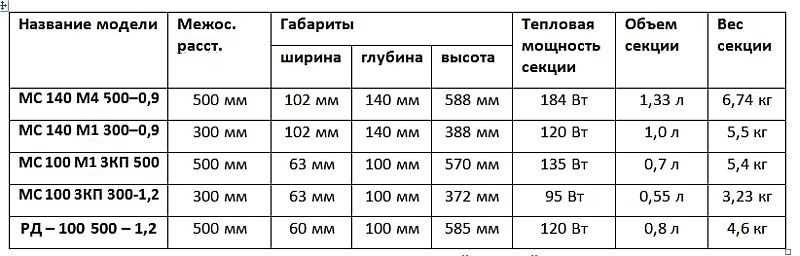

Технические характеристики радиаторов Луганского завода

В ассортименте луганского завода есть радиатор с плоской лицевой панелью РД – 100 500 – 1,2, его технические характеристики приведены в таблице.

Обзор популярных марок производителей и их стоимость

Качественное чугунное литье, оригинальная форма секций, стильность узорчатого орнамента создают неповторимую привлекательность чугунных батарей нового образца. Их цена выше, чем у стандартных моделей. При этом старинный дизайн отопительных приборов органично дополняет классический, готический или английский стиль декора помещения.

На стоимость изделий оказывает существенное влияние масштабность производства. Некоторые радиаторы изготавливаются только на заказ, что значительно повышает их цену, по сравнению со стандартными изделиями «советского» образца. Например, одну секцию МС-140 производства Нижнетагильского котельно-радиаторного завода можно приобрести за 380 рублей.

Retro Style

Российский бренд, изготавливающий несколько коллекций чугунных радиаторов в различных стилях: ампир, рококо, классицизм, барокко. Предоставляет услуги по окраске батарей в соответствии с предпочтениями клиента. Можно выбрать имитацию старинного серебра, гжель, красное золото, бронзу и другие варианты.

Стоимость одной секции винтажного двухканального Retro Style Anerli составляет 16367 рублей.

Батарею из 5 низкопрофильных многоканальных секций Retro Style Bolton можно приобрести за 19219 руб.

Чугунный радиатор Retro Style Chester стоит 41696 рублей за 5 секций.

Цены на модели чугунных батарей Retro Style

чугунные батареи Retro Style

Guratec

Произведенные в Германии высококачественные отопительные приборы выдержаны в стиле ретро. Поверхность секций защищена покрытием из порошковой краски, устойчивым к механическим повреждениям. Продукция перед отправкой потребителям проходит тестирование на гидравлических стендах.

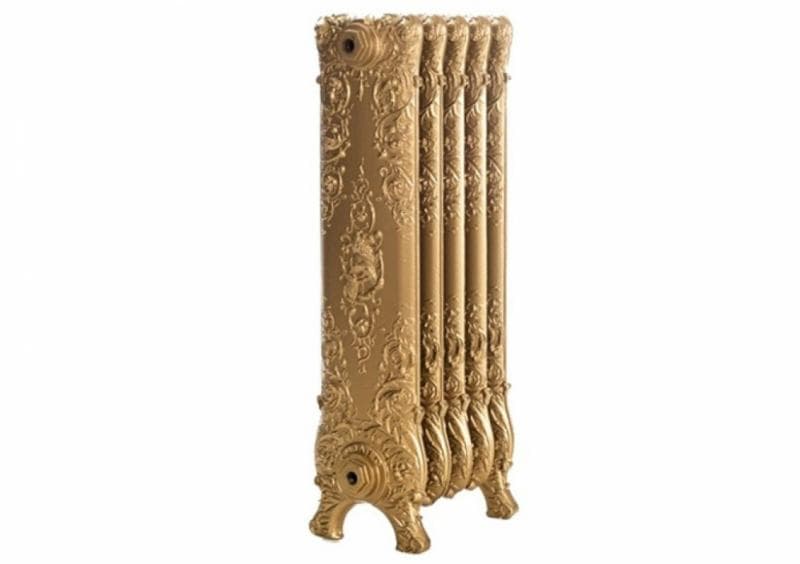

Радиатор Guratec серии Fortuna стоимостью от 140 евро за секцию украшен прекрасным орнаментом из виноградной лозы, также в ассортименте имеются изделия с изображением драконов, львов и ангелов. Окрашенная под цвет декора узорчатая поверхность батарей станет украшением классического интерьера.

Цены на модели чугунных батарей Guratec

чугунные батареи Guratec

Roca

Представитель испанской промышленности имеет столетнюю историю развития. Первая продукция была выпущена в 1917 году. Фирма изготавливает разнообразные отопительные приборы из алюминия, стали, чугуна с дизайном в ретро стиле. Популярная модель Epoca — батарея из 6 чугунных секций, которая продается за 29 420 рублей.

Demir Dokum

Заводы турецкого производителя оборудованы автоматизированными линиями производства в соответствии с современными европейскими стандартами. Сейчас можно купить в Москве любую из шести моделей, которые представлены разными типовыми размерами.

Изделия отличаются прекрасными эксплуатационными характеристиками, имеют великолепный внешний вид, поэтому могут стать украшением любого интерьера. Одна секция модели Demir Dokum Historic стоит 3981 руб.

Цены на модели чугунных батарей Demir Dokum

чугунные батареи Demir Dokum

Konner Modern

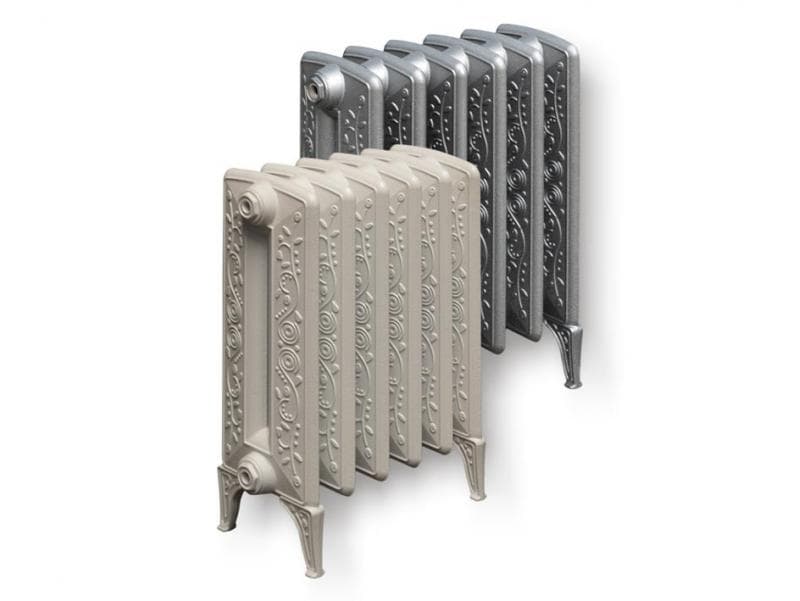

Продукция российского производителя в стиле модерн имеет хорошие показатели теплоотдачи. Изделия производятся по современным технологиям. При вполне доступной цене отечественные чугунные радиаторы не уступают европейским по качеству изготовления. Стоимость модели серии Modern-500 из шести секций составляет 4080 рублей.

Подготовительные действия

Они предусматривают очистку поверхности от грязи и старой краски. Подготовка происходит следующим образом:

Вытирают пыль с помощью влажной тряпки. В ямках не должно остаться грязи. Чтобы протереть труднодоступные места, тряпку продвигают между ребрами и тянут вперед-назад.

Избавляются от старого слоя краски. Это можно сделать химическим или физическим способом. Первый предполагает использование растворов Dufa, Б52, СП-6, АСЕ. Они бессильны против масляных составов, сделанных в 50-х годах ХХ века. Физический способ заключается в использовании дрели с закрепленной на ней металлической щеткой. Можно использовать наждачную бумагу и напильник. Если использовались химические вещества, то чугун придется зачистить металлической щеткой, насаженной на дрель. Ржавые места обрабатывают наждачной бумагой.

Сколько весит чугунная батарея – масса радиаторов разных производителей

Однозначно дать ответ на вопрос, сколько весит чугунная батарея, невозможно, поскольку такое отопительное оборудование продается и эксплуатируется в немалом количестве, причем самых разнообразных моделей, как старого, так и нового образца. Изделия отличаются видом и техническими характеристиками.

Вес секции чугунных радиаторов от разных изготовителей

Чтобы разобраться с тем, сколько весит секция чугунной батареи от разных компаний, нужно ознакомиться с выпускаемым ими ассортиментом:

  1. Нижнетагильский котельно-радиаторный завод. Этот производитель на каждое свое изделие предоставляет паспорт, где указывается количество секций. Предприятием предлагается 4 чугунные модели. При этом, точный вес секции составляет: для радиаторов МС-140-М-300 – 5,4 килограмма; МС-140-М2-500 — 6,65 килограмма, МС-90 и Т-90 Мсоответственно 5,475 и 4,575 килограмма.
  2. Белорусский «Барельеф». Выпускает в основном одноканальные секционные радиаторы, выполненные в современном оформлении. Этот производитель изготавливает 9 моделей чугунных батарей, у которых точный вес ребра составляет от 3,7 килограмма (изделия 2К60П-300) до 6,7 (МС-140М).
  3. Российский «Сантехлит». Сейчас предприятие остановлено, но его продукция по-прежнему продается в торговой сети. Точный вес ребра батарей находится в пределах от4,45 килограмм(модели МС-85 и МС-110-300) до 7,1 килограмма (МС-140М).

Сколько весит нестандартная батарея из чугуна

Теперь стало ясно, каким бывает вес чугунной батареи распространенных среди потребителей серий. А вот характеристики нестандартных приборов разнятся относительно стоимости и массы.

Например, одна секция трехканального напольного радиатора французского производства Guratec Apollo 795 весит 13,5 килограмма. Изделие представлено в продаже 7-секционными батареями, общий вес которого – 94,5 килограмма. При его транспортировке, разгрузке и монтаже потребуется помощь нескольких работников.

Чешский производитель Viadrus изготавливает более доступную по стоимости продукцию. Вес секции радиаторов из чугунного сплава Kalor 500×160 равен 5,6 килограммов.

Зарубежные отопительные приборы перед реализацией на отечественных рынках должны проходить процедуру обязательной сертификации относительно соответствия ГОСТам, но при этом вес секции во внимание не принимается.

Простой способ

Существует и другой способ определения объема теплоносителя, не требующий обладания какой-либо информацией. Все предельно просто. Закрываете на батарее все заглушки и наполняете ее водой с помощью мерной емкости. При этом, естественно, считаете, сколько жидкости влезло.

По окончании процедуры сливаете из радиатора все набранное. Конечно, производить все эти операции необходимо либо в ванной, либо во дворе, чтобы не затопить дом. На основании полученного показателя вы вполне можете сориентироваться по общему объему теплоносителя для вашей отопительной системы. Успехов!

Уровень сопротивляемости коррозии

Усреднённые величины представлены в таблице.

Коррозионная стойкость (мм/год) чугуна
Чугун Условия эксплуатации
Промышленная среда Камера с добавкой 0,3% SO2 Проточная жидкость при 25 °C Морская вода* 10% при 50 °C 3% при 10—19 °C 5% кислота
серная соляная азотная
Белый 0,05
Серый 0,14 0,24 0,27 0,06 0,02 0,08 31 27 26
Прочный
феррит 0,18 0,29 0,22 0,06 0,01 0,08
феррит и перлит 0,18 0,24 0,26 0,08
перлит 0,14 0,22 0,29 0,06 0,01 0,08
Ковкий 0,06
Коррозионно-стойкий типа 4Н 15Д7 0,05 0,02 0,15 0,3 21
Кремнистый ЧС 15 0,13 0,13
*при испытании в проточной воде коррозия выше. Скорость составляет 1 г/(м2∗ч) = 1,2 мм/год.

Масса стандартных отопительных приборов

И традиционные, и дизайнерские экземпляры объединены материалом изготовления, которым является чугун.

И сейчас повсеместно встречаются исправно служащие классические радиаторы в форме гармошки, установленные:

  • в школах и детских дошкольных учебных учреждениях;
  • в поликлинических отделениях и больницах;
  • в помещениях жилфонда – квартирах, частных домовладениях, общежитиях;
  • в учреждениях общественного и государственного назначения.

Обычно это модели МС-140 или МС-90, так как в прошлые годы других отопительных приборов массового производства не было. Малыми сериями представлены чугунные изделия НМ-150, РКШ, Минск – 1110 и другие, но на сегодняшний день их уже не производят. Так какой же вес одной секции чугунной батареи старого образца? И в данном случае, точной цифры нет. Объясняется это тем, что данная величина зависит от параметров секции.

Например, батарея серии МС-140 бывает двух модификаций в зависимости от межосевого промежутка, который равен 300 или 500 миллиметров. Если речь идет о модели МС-140-300, тогда средний вес секции около 5,7 килограммов, а когда о приборе МС-140-500, то 7,1 килограмма.

Нередко можно встретить изделие серии МС-90, у которого вес секции чугунного радиатора составляет 6,5 килограмма при расстоянии между осями 500 миллиметров. Отличие между моделями МС- 90 и 140 заключается в разной глубине секций.

Можно ли считать, что вес радиаторов этих популярных серий, равный 6,5, 5,7 и 7,1 килограммов, окончательный? Ответ отрицательный и этому имеется объяснение. Дело в том, что действующий ГОСТ 8690-94, который является нормативным документом, регламентирующим производство батарей из чугунных сплавов, указывает на их основные размеры.

Относительно того, сколько весит секция чугунной батареи старого образца, то этот норматив указывает на удельную массу — 49,5 кг/кВт. Данное стандартное значение распространяется на радиаторы, которые предназначаются для эксплуатации в системах теплоснабжения с температурой теплоносителя не превышающей 150 градусов при избыточном рабочем давлении максимум 0,9 МПа (9 кгс/см²).

При производстве отопительных приборов производители должны обеспечить соответствие продукции данным значениям, а вот то, сколько весит одна секция чугунной батареи, ГОСТ не регламентирует. В результате масса радиаторов, изготавливаемых на разных заводах, отличается.

На сегодняшний день наиболее известна продукция нескольких промпредприятий, которые выпускают модификации серии МС-140 и приборы собственной разработки. Среди них: белорусский завод отопительного оборудования, российские «Декарт» и «Сантехлит» и другие.

Как точно рассчитать количество радиаторов отопления?

За основу методики взята формула (1) с коэффициентами, учитывающими климатические особенности местности и параметры конструкций здания, от которых зависят теплопотери в рассчитываемом помещении.

Количество секций радиатора N при точном расчете определяется по формуле (5):

N = K1 х K2 х K3 х K4 х K5 х K6 х K7 х K8 х K9 х K10 х (100 х S)/Q (5)

  • N — количество секций (с округлением до ближайшего целого числа);
  • S — площадь комнаты, м²;
  • Q —тепловая мощность одной секции, Вт.
  • K1…K10 поправочные коэффициенты.

К1 — на число внешних стен в помещении

Коэффициент К1 равен:

  • 0,8 — помещение внутреннее;
  • 1,0 — комната с одной наружной стеной;
  • 1,2 — помещение угловое — две перегородки с улицей;
  • 1,4 — три стены на улицу.

К2 — на ориентацию по сторонам света

От расположения наружных перегородок в помещении зависит степень их нагрева солнечными лучами. Коэффициент К2 равен:

  • 1,1 — наружные стены ориентированы на восток или север;
  • 1,0 — стены комнаты «смотрят» на запад или юг.

К3 — на степень утепленности стен

От характеристик утеплителя зависит термическое сопротивление стены, влияющее на теплопотери помещения. Коэффициент К3 равен:

  • 1,27 — наружная стена не утеплена;
  • 1,0 — перегородки комнаты в два кирпича без утеплителя;
  • 0,85 — стена с утеплителем, расчетное значение термического сопротивления всей стены соответствует нормам по СНиП.

Проверка соответствия нормам СНиП термического сопротивления стены, как многослойной конструкции, выполняется в следующей последовательности:

  1. Для каждого слоя рассчитывается свое термическое сопротивление Ri по формуле (6):

Ri = h / λ (6)

  • h — толщина слоя, м;
  • λ — коэффициент теплопроводности одного слоя.
  1. Полученные значения сопротивлений всех слоев суммируются.
  2. Вычисленная сумма сравнивается с нормированным значением для данной местности.

К4 — на особенности климатических условий региона

Этот коэффициент зависит от того, в какой климатической зоне расположен дом. В зависимости от средней температуры Tср за пять самых холодных зимних дней коэффициент К4 равен:

  • 1,5: Тср ≤ -35°C;
  • 1,3: -30 °C ≥Тср > -35 °C;
  • 1,2: -25°C≥ Тср > -30 °C;
  • 1,1: -20°C≥ Тср > -25 °C;
  • 1,0: -15°C≥ Тср > -20 °C;
  • 0,9: -10°C≤ Тср > -15 °C;
  • 0,7: Тср > -10 °C.

К5 — коэффициент высоты потолков

В зависимости от высоты Н потолков помещения величина коэффициента К5 равна:

  • 1,0: H < 2,7 м;
  • 1,05: 2,7 м ≤ H < 3,0 м;
  • 1,1: 3,0 м ≤ H < 3,5 м;
  • 1,15: 3,5 м ≤ H < 4,0 м;
  • 1,2: H ≥ 4,0 м.

К6 — на тип помещения, расположенного выше

Величина коэффициента К6 равна:

  • 1,0 — сверху комнаты — неутепленный чердак или крыша;
  • 0,9 — выше помещения — утепленный чердак;
  • 0,8 — верхнее помещение — отапливаемое.

К7 — на виды установленных окон

В зависимости от вида остекления коэффициент К7 равен:

  • 1,27 — деревянные окна с двойным остеклением;
  • 1,0 — пластиковые или деревянные окна современной конструкции с однокамерным стеклопакетом;
  • 0,85 — окна со стеклопакетом, число камер больше одной.

К8 — на площадь остекления

Расчет коэффициента К8:

  1. Вычисляют суммарную площадь всех окон в комнате.
  2. Делят полученное число на площадь помещения, получают приведенное значение Sпр.

В зависимости от величины Sпр величина коэффициента К8 равна:

  • 0,8: 00,1;пр
  • 0,9: 0,110,2;пр
  • 1,0: 0,210,3;пр
  • 1,1: 0,310,4;пр
  • 1,2: 0,410,5.пр

К9 — на схему подключения радиаторов

Значение коэффициента К9 равно:

  • 1,0: диагональное подключение, труба подачи вверху, труба обратки внизу;
  • 1,03: одностороннее подключение, теплоноситель движется сверху вниз;
  • 1,13: прибор отопления подключен по нижним отверстиям, труба подачи входит в радиатор с одной стороны, труба обратки выходит с другой;
  • 1,25: диагональное подключение, труба подачи внизу, труба обратки вверху;
  • 1,28: одностороннее подключение, теплоноситель движется снизу вверх;
  • 1,28: труба подачи и обратки снизу прибора отопления рядом друг с другом (в специальном фитинге).

К10 — на степень открытости установленных батарей

В зависимости от закрытия прибора отопления подоконником или экраном значение К10 равно:

  • 0,9: подоконник сверху радиатора и экран отсутствуют;
  • 1,0: сверху прибора расположена полка или подоконник;
  • 1,07: радиатор утоплен в стеновой нише;
  • 1,12: имеется подоконник и экран;
  • 1,2: прибор полностью закрыт декоративной панелью.

Способы расчета объема

Величину внутреннего пространства изготовленных согласно гост батарей можно определить двумя способами:

  1. Заглянуть в техническую документацию и найти среди указанных характеристик нужную цифру. Далее необходимо провести простые математические операции.
  2. Залить воду и измерить ее объем или вес.

Определяем объем с помощью документации

Начальные цифры можно взять, как из документации с техническими характеристиками, так и со специальных составленных производителями таблиц. В обоих случаях указывается определенный показатель, которому соответствует такой объем воды, который может уместиться .

Этим определенным показателем является межосевое расстояние. Под ним понимают расстояние, которое разделяет верхний и нижний коллекторы. Многие производители выпускают батареи, соблюдая стандартные значения межосевого расстояния. Чаще всего оно составляет 30 и 50 см.

Расчет объема воды, которая может поместиться в отопительном устройстве, изготовленном согласно гост, предусматривает такие шаги:

  1. Определение длины панельных радиаторов или алюминиевых или биметаллических батарей с гладкими внутренними стенками (такие стенки позволяют снизить гидравлическое сопротивление).
  2. Определение объема воды на погонный метр. Для этого в таблице смотрят на такую характеристику, как межосевое расстояние. Напротив его величины ищут объем воды. Если устройство для отопления секционное, то узнают, сколько воды может поместиться внутри одной секции.
  3. Перемножение полученных величин.

Этот метод довольно сложно использовать для трубчатых радиаторов и батарей, выполненных согласно индивидуальным потребностям.

Это потому, что для первых устройств производители используют различные, прошедшие проверку на гост, трубы. Они имеют разные диаметры, толщину стенок, а также длину. Поэтому таблиц с усредненными значениями объема и расстояния между коллекторами нет. Их невозможно составить. Конечно, на помощь может прийти документация с техническими характеристиками, а также составленная производителем таблица. В ней кроме межосевого расстояния также может указываться сопротивление нагретой жидкости и вес устройства с этой жидкостью.

Что касается устройства отопления, изготовленного по желанию клиента, то для него может и не быть технической документации с очень детальными характеристиками. Ведь оно выпускается только в малой партии, и нет смысла высчитывать все характеристики, включая объем и сопротивление воде.

Усредненные значения объема

Для примера взяты радиаторы с межосевым расстоянием 500 мм. Итак, объем таков:

  • 1,7 л на каждую секцию рассчитанного на большое давление ЧМ-140;
  • 1 л на каждую секцию этой же батареи, однако, нового образца;
  • 0,25 л на каждые 10 см панельного устройства типа 11. Для конструкций с двумя и тремя рассчитанными на небольшое давление панелями этот показатель составляет 0,5 и 0,75 л на 10 см;
  • 0,45 л на каждую легкую по весу секцию батарей из алюминия.
  • 0,25 л на одну секцию биметаллического изготовляемого согласно гост радиатора.

Универсальный метод

Он подходит для любого типа нагревательного устройства с любым межосевым расстоянием. Для его реализации нужно запастись большим количеством воды и емкостью, объем которой является известным.

Измерение осуществляют так:

  1. Устанавливают на два нижних отверстия. Можно было бы установить и третью заглушку на одно из верхних отверстий, однако лучше подождать. Это потому, что при наливании воды в одно отверстие, через другое должен выходить воздух.
  2. Наливают воду до тех пор, пока она не начнет вытекать из второго свободного отверстия.
  3. Ставят заглушку на этом отверстии и медленно заливают воду до тех пор, пока вся батарея не будет полностью заполнена. Во время наливания подсчитывают количество вылитых емкостей. Это можно делать и во время спускания воды из радиатора. Правда, придется спускать воду в ведро или что-то другое и потом ее выливать.

(1 голосов, рейтинг:5,00 из 5)

Чаще всего расчет объема теплоносителя в системе отопления необходим или при ее замене, или при реконструкции. Наиболее простой способ его проведения — использование расчетных таблиц. Их можно найти в специализированных справочных изданиях. Согласно содержащейся в них информации:

  • секция радиатора из алюминия содержит 0,45 литра теплоносителя;
  • секция новой/старой чугунной батареи — 1/1,75 литра;
  • погонный метр 15-тимиллиметровой/32-хмиллиметровой трубы — 0,177/0,8 литра.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
