Все о мультиметрах

Вариации схем, плат, ремонт мультиметров DT-830B

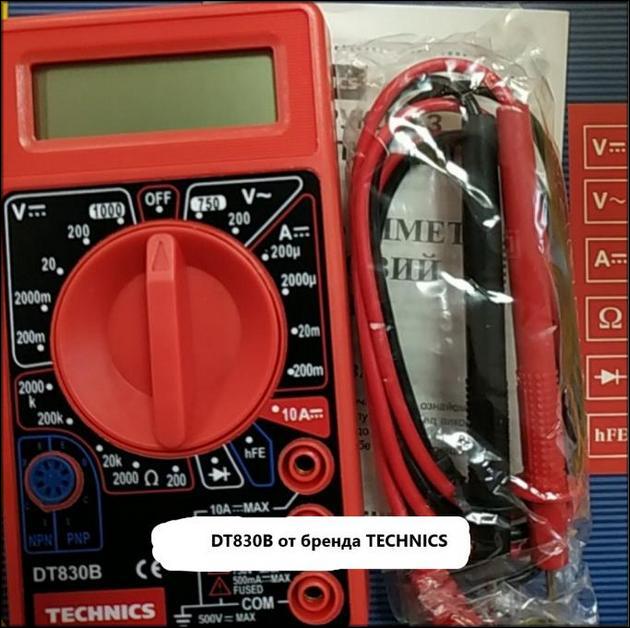

Модель DT-830B выпускается чрезвычайно много производителей (около 2 десятков), начиная от узнаваемых брендов (например UNI-T, O-Mega, Technics) и заканчивая noname фирмами или даже частными предпринимателями. Есть много решений платы прибора

По этому параметру важно отличать более качественные и самые простые сборки

На надежных схемах распаяно больше деталей, конденсаторов, а также одним из главных признаков надежности является наличие плавкого предохранителя. Крышка прибора легко снимается, что дает возможность осмотреть плату на месте при покупке.

При поломке в большинстве случаев (кроме если требуется только заменить предохранитель) рассматриваемый мультиметр выбрасывают — его цена минимальная, в большинстве случаев целесообразно купить новый и не тратить времени на починку.

Ремонт целесообразен в таких случаях:

если перегорел предохранитель — нужно лишь вставить аналогичную новую колбочку в посадочное место (пайка при этом не потребуется, элемент вставляется в специальные зажимы-контакты);
если повреждено ЖК табло и в наличии есть аналогичная деталь, например, от старого сломанного тестера DT, такой элемент можно заменить, установив на то же место

При этом важно, чтобы гибкая резиновая прокладка с проводящей питание прослойкой касалась своей кромкой дисплея;
более сложный ремонт под силу будет только специалистам с навыками работы по электротехнике, потребуются также аналогичные новые элементы. Починка может быть достаточно сложной: если испорчен сравнительно большой конденсатор, то его можно легко перепаять, но SMD (микроразмер) детали сложно заменить, может потребоваться специальный фен для пайки

К тому же не факт, что усилия окажутся бесполезными, если испорчен сам микроконтроллер (на изобр. часть, залитая черной смолой), что не ремонтируется.

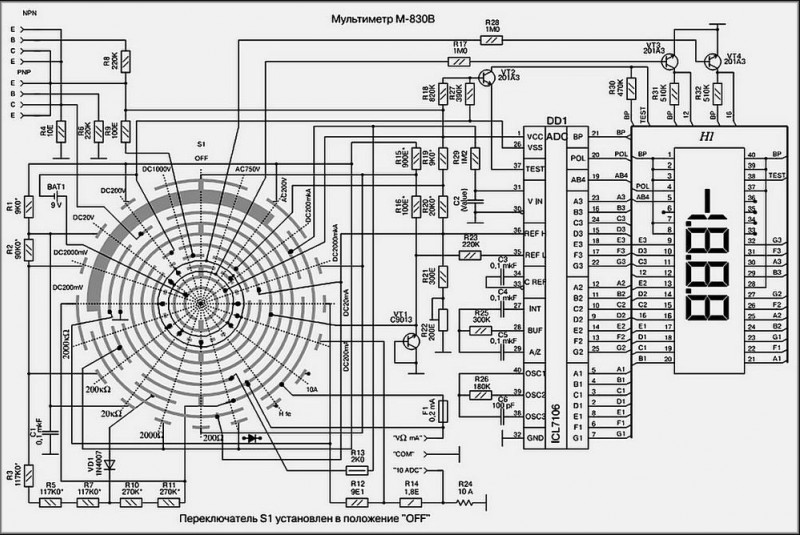

Принципиальные схемы могут быть разными. Как мы видим на изобр. выше на плате могут отсутствовать некоторые элементы, но принципиалка стандартной надежной модели отображена на изображениях ниже:

Схема внутрянки мультиметров DT (он же M) 830B в несколько другом варианте:

Расширенная информация о тестере из спецжурнала по электронике:

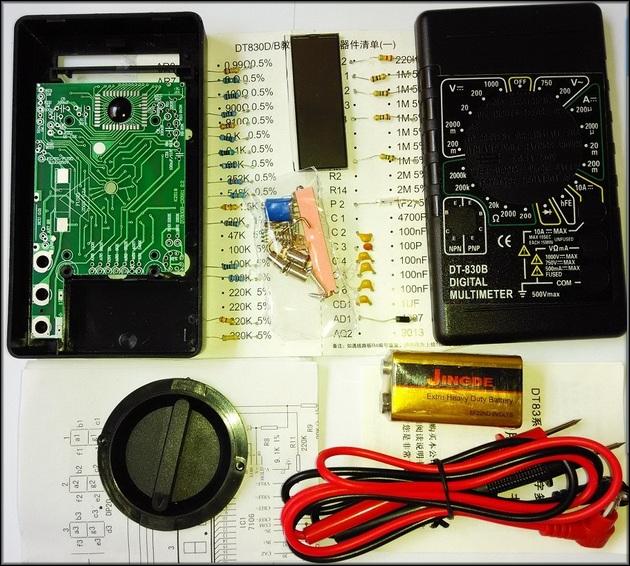

Комплекты для сборки

Для начинающих радиолюбителей продаются комплекты мультиметров в разобранном виде. Надо не только собрать механически все элементы, но и впаять на печатную плату конденсаторы, резисторы и прочее.

Какова специфика производства этих изделий?

Ошибочно считается, что стрелочные приборы просты в изготовлении, но на самом деле с точки зрения производства, эти приборы на порядок более сложные, чем цифровые. Каждый стрелочный прибор состоит из большого количества миниатюрных деталей, отклонение которых на сотую долю элементов является критичным.

Стрелочное сборочное производство преимущественно состоит из ручной сборки и организовано конвейерным типом, где каждый рабочий выполняет свою операцию. Для сборки одного простого стрелочного прибора необходимо совершить около 50 сложных, механических и миниатюрных операций.

Есть ряд уникальных операций и приспособлений, которыми обладает только ОАО «Электроприбор», например, только на нашем предприятии, одной из изюминок технологии производства стрелочных щитовых приборов является использование вибрационной приработки на резонансных частотах конструктивных элементов малой жесткости (таких, как пружинки, стрелки подвижные части и т.д.), взамен традиционной их температурной стабилизации. Такая технология обеспечивает более эффективное снятие релаксационных остаточных напряжений, образовавшихся во время производства деталей и узлов, и значительное сокращение цикла производства.

Подобные решения позволяют снижать себестоимость изделий без ущерба для метрологических характеристик и поддерживать самую широкую номенклатуру приборов. В номенклатуре есть уникальные чувствительные приборы с диапазоном измерения до 5 мкА, которые не выпускает никто в мире.

Безопасность в работе с устройством

Как и любой другой электрический прибор, мультиметр обладает рядом ограничений при его эксплуатации. Стоит сказать, что выполнение данных мер обеспечивает не только сохранение прибора в рабочем стоянии, но и предохраняет человека от поражения электрическим током.

К основным требованиям пользования мультиметра 4342 относятся:

1. Запрет пользования таким устройством при проверках в средах с высоким процентом влажности. Так как влага являет хорошим проводником тока, то при работе с устройством в такой среде значительно повышается вероятность поражения электрика током.
2. Нельзя производить переключения при помощи ручки, а так же менять в ходе пользования лимиты измерений во время проверки различных показателей. Это может привести к преждевременному выходу прибора из строя. Так же при таких действия повышается вероятность получения недостоверных данных в ходе их определений.
3. Специалисты отмечают необходимость придерживаться в ходе пользования установленных пределов. В случае превышения мультиметр может выйти из строя и в дальнейшем уже будет непригодным к пользованию.
4. Нельзя пользоваться для работы прибором в неисправном состоянии. Это может привести к получению недостоверной информации по результатам проверки.

Как видно из описания, соблюдение данных правил позволит пользоваться прибором довольно долго и при этом получать достоверные данные, не боясь быть поражённым напряжением или током.

Что такое «цешка», какие измерения позволяет производить

Прибор Ц-20 — это самый известный советский мультиметр. Он был разработан для измерения следующих величин:

• Силы тока.
• Величины напряжения постоянной полярности.
• Напряжения синусоидального переменного тока с частотой 50 Гц.
• Сопротивления постоянному току.

Прибор позволяет проводить измерение заявленных параметров электричества в следующих пределах:

• Для тока постоянного диапазон: от 0 до 0.30 мА, 0–3.00 мА, 0–300.00 мА, 0-750.00 мА.
• Для напряжения постоянного диапазон: от 0 до 0.60 В, 0–1.50 В, 0–6.00 В, 0–120.00 В, 0–600.00 В.
• Для напряжения переменного диапазон: от 0.60 до 3.00 В, 1.50–7.50 В, 6.00–30.00 В, 0–120.00 В, 0–600.00 В.
• Для сопротивлений диапазон: от 5 до 500.00 Ом, 0.05–5.00 кОм, 0.50–50.00 кОм, 5.00–500.00 кОм.

Устройство имеет погрешность измерений, которая для тока и напряжения лежит в пределах 4 %, а для сопротивления — в пределах 2,5 %.

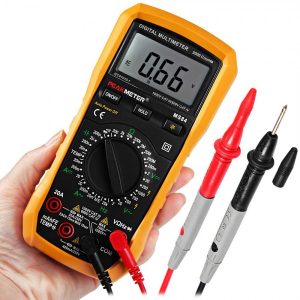

Существующие типы щупов

С мультиметрами DT-832 обычно поставляются концевые щупы, выглядящие как оголенный контакт с защитной рукояткой на одной стороне и вилкой подключения к пробнику с другой. В некоторых случаях, они могут быть не удобны к применению. К примеру, когда требуется освободить одну или обе руки. Здесь на помощь приходят приобретаемые отдельно, или сделанные своими руками, щупы с «крокодильчиками», — зазубренными металлическими зажимами на одной из сторон провода. Удобство в том, что при прозвонке схемы, можно закрепить один контакт на массу проверяемого устройства, а вторым, концевого вида, идти по связующим элементы проводникам, контролируя показания прибора.

Отличие от стрелочных тестеров

Применение стрелочных тестеров — дело вкуса: некоторые пользователи считают, что движение стрелки более комфортно воспринимается глазами и мозгом. Но, конечно же, при этом уловить небольшие скачки значений органами зрения сложнее, поэтому погрешностей из-за самого такого недостатка отслеживания глазами указателя в итоге может быть больше.

Есть еще важный нюанс: для стрелочных тестеров надо соблюдать полярность контактов. Цифровой мультиметр не имеет такого нюанса — при неправильном порядке аппарат просто отобразит цифры со значком «−», такая особенность является штатным режимом, никак не испортит прибор.

Технические характеристики

Аналоговые мультиметры состоят из стрелочного магнитно-электронного прибора, называемого микроамперметром, резисторов, позволяющих измерить напряжение и шунтов для измерения силы тока. Если происходит переключение в режим замера напряжения и токов, то амперметр с помощью диодов подключается к этим резисторам.

Очевидными недостатками этих устройств стали:

• Отсутствие большого входного сопротивления для измерения напряжения. Технические характеристики аналоговых приборов сильно зависят от магнитноэлектрических чувствительностей. Чем они выше, тем выше и входное сопротивление и меньше падение напряжение в режиме измерения. Это сильно уменьшит влияние мультиметра на сеть;
• Неудобные измерительные шкалы. Некоторые режимы обладают нелинейными и обратными шкалами, нуль по которым самому правому положению. Для них всегда выполняют установку нулевого значения перед измерениями;
• Зависимость от полярности. Аналоговый прибор не умеет определять полярность в автоматическом режиме. Это не удобно и такие устройства практически не подходят для измерения знакопеременного напряжения и тока.

При измерении силы тока, включать щупы нужно в гнезда с описаниями, включающими букву «А»

Наиболее простыми являются цифровые аппараты с разрядностью 3,5 и погрешностью не более 1%. Существуют и более дорогие приборы с погрешностью до одной десятой процента. Разрядность определяет то, сколько цифр сможет показать дисплей мультиметра. 3.5 означает, что дисплей покажет три полноценных разряда (каждый от 0 до 9) и один ограниченный разряд.

Характеристики мультиметров практически аналогичны для вольтметров. Прибор характеризуется:

• Внутренним сопротивлением, которое играет немаловажную роль при измерении напряжения. От него напрямую зависит точность показателей;
• Атмосферными факторами и факторами окружающей среды. Они определяют, как прибор поведет себя при повышенной или пониженной температуре, в агрессивных средах. Следуя данным о факторах среды в инструкции по применению устройства, можно добиться более точных измерений;
• Точностью, которая зависит от многих факторов: условия, сопротивление. Модель аппарата. Современные модели обладают сравнительно низкой точностью при небольших размерах;
• Диапазонами частот и измерений. Первый диапазон характеризует прибор сточки зрения способности улавливать те или иные сигналы, а второй указывает самый маленький и самый большой показатель, который способен измерить прибор в любых режимах;
• Внешним видом

Измерение внутреннего сопротивления аккумулятора

Разновидности мультиметров

Приборы измерения такого типа бывают двух видов — цифровые и аналоговые. Аналоговые модели довольно-таки старые и показания здесь указываются на специальном циферблате, по которому движется стрелка.

Второй вариант — цифровые мультиметры более популярны в современном мире. Их использование сейчас чаще, чем аналоговых. Они выдают наиболее точные показания. К тому же, нельзя не отметить большее удобство в пользовании таким устройством.

Поэтому, решая вопрос — какой мультиметр лучше выбрать, обратите внимание именно на цифровой прибор. Если вам не столь важна точность измерений, то выбирайте аналоговый прибор, он имеет наименьшую стоимость.

Наиболее актуальный вопрос: как выбрать цифровой мультиметр

Ценовой разброс настолько огромен, что неопытному мастеру не сложно потеряться в выборе. Понятное дело: хочется, чтобы и надежно, и функционально, и бесплатно. Базовый набор функций, в зависимости от наклейки с именем бренда, начинается от цены 100–250 рублей.

Вполне приличный мультиметр для элементарных домашних задач: проверить напряжение в сети, заряд батарейки (аккумулятора в автомобиле), прозвонить проводку.

Другая крайность — многофункциональный измеритель всего, что только возможно, с графическим дисплеем и элементарными функциями осциллографа.

Такое «сокровище» стоит, как 43 дюймовый ЖК телевизор.

Если вы не можете точно ответить на вопрос, для чего вам нужен этот прибор — выбор мультиметра очевиден: недорогой экземпляр с более-менее известным именем, цена до 300 рублей.

Для специфических задач — например, работы электриком: существуют мультиметры с ограниченным набором профессиональных функций.

В быту такой аппарат будет не востребован, равно как и тестер с функцией автомобильного сканера.

А если прибор нужен для занятий радиоделом, кроме элементарных задач он должен проверять радиодетали, и снимать с них параметры.

Как правильно пользоваться мультиметром: инструкция для чайников

Рассмотрим, как измерить несколько электрических характеристик.

Потенциал

Алгоритм для определения напряжения:

1. Установить режим в позицию ACV или DCV в предполагаемом интервале.
2. Черный провод подключить к коннектору СОМ, красный — к разъему VΩmA.
3. Наконечники щупов соединить с контактами цепи. Например, ввести в отверстия розетки или на полюса батарейки.
4. Провести измерение.

Высветившееся на дисплее число — величина напряжения в вольтах. Знак «минус» говорит о том, что полярность была нарушена. Если мультиметр поддерживает функцию удержания, значение можно зафиксировать кнопкой HOLD. Это удобно для большой цепочки измерений.

Сила тока

Эта характеристика измеряется только при последовательном подключении тестера в цепь и включенном питании. Большинство приборов дают возможность определить силу тока до 10 А, поскольку в быту большие значения используются редко.
Для проведения измерений в цепи устраивается разрыв. Дальнейшие действия по следующей схеме:

Черный щуп — в гнездо СОМ.
Красный — в разъем до 200 мА или 10А.
Наконечниками осторожно прикоснуться к контактам.
Считать с дисплея значение напряжения.

При работе с оголенными проводами необходимо соблюдать технику безопасности, чтобы не допустить удара током.

Сопротивление

Эту характеристику можно измерить без подачи питания. Исследуемый элемент просто замыкается между двумя щупами. Если проводимости нет, на экране высвечивается единица.
Последовательность действий:

1. Установить режим Ω, выбрав максимальный диапазон.
2. Щупы вставить в соответствующие коннекторы.
3. Проверить состояние — замкнуть щупы друг на друга. Должен появиться 0 или небольшое число, которое нужно учитывать при измерении сопротивления цепи.
4. Концы проводников набросить на контакты исследуемого объекта.
5. На экране появится сопротивление элемента или участка цепи.

Для точных измерений рекомендуется провести 2-3 попытки.

Измерение транзисторов

Для проверки исправности pn-переходов и определения коэффициента усиления:

1. Установить режим
2. Вставить ножки транзистора в разъем в соответствии с цоколевкой, соблюдая зоны PNP и NPN.
3. Отображением на дисплее будет значение усиления сигнала.

Диоды и простейшие транзисторы также измеряются при установленном режиме «диод». К базе подключается красный щуп (плюс), на эмиттер или коллектор черный (минус). При правильной полярности на экране высветится коэффициент передачи.

Емкость конденсатора

До проведения замеров конденсатор должен быть разряжен. Обнулить его можно отверткой с изолированной ручкой, соединив выводы между собой, но более безопасно с помощью 15 вольтовой лампочки с припаянными щупами. Даже мощный конденсатор до 400 В разряжается быстро как без риска для человека, так и самого электрического элемента.
Измерение емкости производится по схеме:

1. Выставить режим Fcx.
2. К коннектору для конденсаторов подключить красный щуп, черный — к СОМ.
3. Измерить емкость. На дисплее она появится в Фарадах.

При неисправностях конденсатора сопротивление бесконечно. Пробой характеризуется уменьшением, кратным его величине.

Прозвонка

Чтобы установить целостность проводки или кабелей, производится их «прозвон». Он заключается в проверке сопротивление участка на минимальном диапазоне измерений:

1. Установить режим прозвонки (значок «звуковой микшер»).
2. Подключить щупы к соответствующим гнездам, а наконечники — к концам участка проводки.

Если целостность не нарушена, раздастся звуковой зум, а на дисплее будет близкое к 0 значение. Если число нестабильное и «прыгающее», проводимость отсутствует.

Измерение температуры

Некоторые модели поддерживают функцию определения температур. Для этого приборы комплектуются термопарами — проводниками из разных металлов.
При контакте с температурной средой между их концами образуется электрический потенциал. Измеряя его, можно найти температуру объекта. На шкале с функцией термодатчика предусмотрен сектор ТЕМР, куда нужно устанавливать переключатель режима.

Последовательность измерений:

1. Вставить концы термопары в соответствующие коннекторы, соблюдая полярность.
2. Приблизить условный спай к точке, в которой нужно найти температуру.
3. На экране отобразится искомая величина.

Если полярность нарушена, то при исследовании более горячего объекта температура будет понижаться. Для проверки работоспособности можно зажать конец термопары в руках. На экране должно появиться значение около 36°.

Принцип работы прибора

По принципу работы мультиметр не так уж сложен, как можно было бы представить.

Весь процесс заключается в цифровом преобразовании входного электрического сигнала. При помощи проводков мультиметр подсоединяют к измеряемому прибору.

Для того, чтобы правильно произвести измерения требуется действовать по следующему алгоритму:

• Для начала следует включить прибор.
• При помощи рукоятки или кнопок выбирается параметр, который будет измеряться.
• Далее устанавливается диапазон возможных значений.
• Проводки подключаются к электрической схеме или прибору, на котором будет проводиться измерение.
• Далее щупы от проводков вставляют в мультиметр.
• Щупы прижимаются к прибору или схеме, на которых производятся измерения.
• С прибора можно снимать обозначения на дисплее или циферблате мультиметра.
• После проведения считывания результатов измерений требуется прибор отключить и вынуть из него щупы.

Для того, чтобы измерить постоянный ток в приборе или схеме, мультиметр подключается параллельным методом. При измерении напряжения используется последовательное подключение. А вот при замере сопротивления необходимо схему или прибор обесточить.

Holdpeak HP-890CN — недорогой мультиметр с богатым функционалом

Следующая модель, вошедшая в наш рейтинг мультиметров — oldpeak HP-890CN. Это дешевая модель, отличающаяся от аналогов тем, что помимо стандартных для мультиметров электрических параметров (напряжения, силы тока, сопротивления), позволяет измерять температуру, емкость, частоту напряжения, коэффициент передачи транзистора. Может использоваться для прозвонки цепи, диодного теста. Прибор подходит для работы с токовыми клещами, снабжен бесконтактным датчиком напряжения, крупным экраном со шкалой на 6000 отсчетов, монтажным магнитом. Поддерживается функция ручного переключения режимов работы. Модель собрана на чипе DTM0660, который используется в более дорогих мультиметрах. Но в последнее время производятся экземпляры на другом чипе, что сводит многие плюсы на нет.

Мультиметр Holdpeak HP-890CN

Цена Holdpeak HP-890CN – от 1400 рублей.

Основные плюсы:

• возможность доработки под свои нужды модификацией прошивки EEPROM 24с02;
• богатая функциональная наполненность (режимы hold, min/max, range, rel);
• измерение температуры (диапазон – от -20 до +1000°C);
• автоматическая подсветка дисплея;
• работа от элементов питания типа «АА»;
• поиск скрытой проводки.

Назначение и особенности

Мультиметр DT-832 представляет собой цифровое устройство, предназначенное для измерения различных электрических величин. Выпускает его компания Digital Multimeter. Страна сборки — Китай. Неоспоримым преимуществом этого устройства является функциональность и малые размеры. Из недостатков прибора выделяют отсутствие независимой кнопки питания, подставки и недостаточно качественные щупы в комплекте.

Мультиметром можно измерить:

• постоянное и переменное напряжение;
• сопротивление;
• p-n переходы;
• постоянный ток;
• целостность проводки;
• коэффициент усиления транзистора.

Кроме этого, прибор имеет встроенный П-образный генератор с амплитудой сигнала 5 В и функцию прозвонки диодов. Особенности прибора:

• присутствие защиты от перегрузки для всех измерительных диапазонов;
• автоматическое определение полярности постоянного сигнала;
• автоматическая корректировка нуля на основе аналого-цифрового двойного преобразования.

Конструктивно прибор представляет собой прямоугольного вида корпус с округлёнными углами из крепкого пластика. Его длина и ширина соответственно составляют 126 и 70 мм, а толщина всего 28 мм. Вес в полной комплектации не превышает 150 грамм. Устройство выпускается в чёрном цвете с нанесёнными белыми надписями, обозначающими возможное положение переключателя. Тестер имеет жидкокристаллический экран, три гнезда для подключения измерительных проводов и переключатель режимов галетного типа. Сзади устройства расположен отсек с закрывающейся крышкой для размещения батарейки. Для работы мультиметра требуется элемент питания типа «КРОНА» с напряжением девять вольт.

В комплект, кроме тестера, входит питающий элемент, два измерительных провода и пользовательская инструкция для цифрового мультиметра DT-832. Устройство поставляется в двух вариантах: коробочная версия или ОЕМ. Вторая представляет собой плотный целлофан, в который помещается лишь сам прибор.

Предназначен измеритель для использования в любых условиях: полевых, бытовых, лабораторных. При использовании по назначению не является источником опасности, но работать с ним может только квалифицированный персонал, имеющий допуски на измерения и необходимые знания.

Какую модель лучше купить

Цифровой или стрелочный измеритель лучше выбрать? Аналоговая модель — простейшая: простой корпус и конструкция, она недорогая. Но существуют и другие отличия, которые стоит изучить, выбирая качественный мультиметр.

Влияние полярности при подключении. Для современных цифровых устройств не имеет значения полярность приложенного сигнала — измерение будет выполнено правильно всегда, только при обратной полярности на дисплее появится знак минус. Стрелочный прибор нуждается в обязательном соблюдении правил подключения, иначе результатов не будет никаких.

Точность измерений. На точность аналогового устройства влияет несколько факторов:

• положение корпуса относительно земли;
• влияние внешнего магнитного поля;
• опыт пользователя.

Цифровые мультиметры (профессиональные и бытовые) всегда точные, а полученные данные выводятся на большой дисплей и подаются в понятном для оператора виде.

Стойкость к механическим повреждениям. Стрелочные модели в своей конструкции имеют подвешенные рамки, крепление которых (тонкие волоски) рвется при вибрациях, сильных ударах и встрясках. Современные цифровые измерители заключаются в ударопрочные корпуса, которые защищают прибор от повреждений.

Возможность отслеживания динамики показателей. Аналоговый прибор покажет изменение сигнала мгновенно, а цифровой нуждается в некотором времени для оцифровки данных и вывода их на экран.

Функции и возможности. Аналоговые мультиметры не имеют дополнительных возможностей, а цифровые устройства могут дополнительно определять температуру, емкость конденсаторов, выбирать диапазон измерений, исчислять соотношение между данными в процентах и т. д. (в зависимости от модели).

Влияние заряда аккумулятора на точность измерений. Любой цифровой (даже компактный) мультиметр будет исправно работать до появления сигнала «замените батарею» на дисплее. Стрелочная модель при разряжении источника питания сбивает настройки нуля и искажает данные, поэтому пользователь должен всегда корректировать настройки перед началом работы.

Watch this video on YouTube

История

Мультиметр — это универсальный комбинированный прибор, с помощью которого можно производить измерения основных показателей любой электрической сети. Он включает в свой состав амперметр, вольтметр и омметр, а также другой функционал. На данный момент существует два вида мильтиметров: аналоговые и цифровые. Хоть и аналоговые аппараты устарели, они продолжают использоваться многими людьми для решения бытовых задач, связанных с электроникой и проводкой.

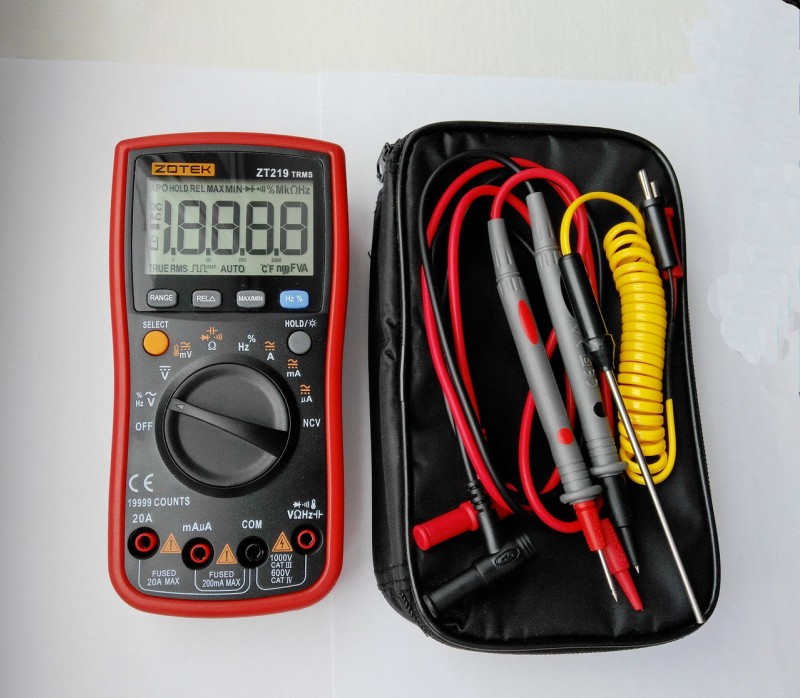

Мультиметр в комплекте

Что касается истории, то перед изобретением комбинированных приборов были устройства для измерения отдельных величин. В прошлом веке в Германии производились вольтметры, предоставляющие собой круглые часы-луковицы. После этого начали производиться устройства с двумя шкалами, показывающими два диапазона измерений. Они обладали щупами, которые были маркированы различными цветами и держателями под цепочку или верёвку.

Схема подключения устройства в сеть

Важно! Через несколько лет появились вольтметры с несколькими режимами измерений. Например, нажатие кнопки переводило прибор в другой диапазон измерений

Один из щупов стал гибким и обрезиненным. Это позволило производить измерения еще быстрее и комфортнее.

Дальнейшее развитие предполагало совмещение измерительных устройств воедино для облегчения использования, уменьшения их размеров. Уже к 1920 году появился так называемый ампервольтметр. Более точные и высокофункциональные приборы стали появляться с развитием электроники и изобретением цифровых мультиметров.

Старинный аппарат

Инструкция по использованию

Теперь немного подробнее расскажу вам о том, как своими руками воспользоваться мультиметром цифрового типа, чтобы сделать разные замеры параметров.

В нашем материале будет рассмотрено измерение:

• напряжения;
• силы тока;
• сопротивления;
• прозвонки.

Напряжение

Измерить напряжение самостоятельно не сложно. Но подробная инструкция на такой случай точно не помешает.

Последовательность ваших действий будет такая:

• Переведите переключатель в соответствующее положение;
• В сети, где имеется переменное напряжение, стрелка должна располагаться в зоне ACV;
• Щупы МТМ идут в гнезда СОМ и VΩmA;
• Теперь выставляйте подходящий примерный диапазон;
• Если сомневаетесь, переводите в максимальное значение;
• Когда на табло появится цифра, можно отрегулировать положение;
• Если это сеть с постоянным напряжением, МТМ применяется так же;
• Но во втором случае переключатель лучше поставить в положение 20 В;
• Щупы к цепям следует подключать строго параллельно.

Вы наглядно можете видеть, что ничего сложного в этой процедуре нет. А потому вы с легкостью своими руками сможете измерять напряжение, которое сейчас наблюдается в электросети. Как переменное, так и постоянное.

Тут главное не касаться голыми руками к щупу, поскольку он будет находиться под воздействием тока.

Сила тока

Для определения параметров тока первым шагом является ответ на вопрос о том, какой именно ток идет по проводке. Он бывает переменным и постоянным.

Далее вы смотрите по оборудованию или прибору, какое ориентировочное значение тут может быть. Измеряется показатель в Амперах, то есть обозначается буквой А.

• В зависимости от параметров примерного напряжения, красный щуп идет в соответствующее гнездо Ω;
• Сначала щуп лучше поставить туда, где токовое значение выше;
• Если на табло увидите меньшее значение, можно переключиться;
• При необходимости уменьшите диапазон измерения;
• Когда МТМ используется в роли амперметра, подключение к цепи происходит последовательно.

И тут, как видите, можно легко справиться самостоятельно. Задача по замерам силы тока выполнена. Потому переходим к следующему пункту.

Сопротивление

Самым простым и безопасным мероприятием с применением МТМ является замеры сопротивления.

Тут действуйте следующим образом:

Соблюдение этих простых правил и последовательности в ваших действиях позволит быстро и без особых проблем сделать все необходимые процедуры по измерению сопротивлений.

Хорошая функция мультиметра, которая часто выручает при ремонте домашней бытовой техники. Я, к примеру, недавно починил жене утюг. И тестер оказался крайне полезным в этой работе.

Прозвонка

Я вам ничего не говорил о задней панели мультиметра. Хотя там находится еще несколько функций. Они в основном предназначены для радиотехников, которые профессионально занимаются своей работой. Для задач в домашних условиях или при ремонте авто они не понадобятся.

За исключением одного режима. Его называют режимом прозвонки. Предназначен он для поиска обрывов в электроцепи. Для этого цепь нужно прозвонить. Когда она замкнута, то есть обрыв отсутствует, тогда появляется звуковой сигнал. Если же обрыв есть, тогда звуков никаких не возникнет. Это означает, что вы нашли проблемный участок.

Для проверки нужно разместить два щупа с двух сторон прозваниваемой цепи. Это позволяет отыскать даже незначительный обрыв на протяженной электроцепи.

Но и тут есть важная особенность. Когда вы соберетесь прозванивать цепь, обязательно убедитесь, что электричество выключено. То есть сначала выключается автомат на распределительном щитке, а уже затем делается прозвонка. Так же и при ремонте автомобиля. Нужно выключить мотор и снять минусовую клемму с аккумулятора.

Чем смог, постарался помочь. С вас комментарии и вопросы. Дополнительно можете посмотреть наглядное видео.

Думаю, каждый при желании легко разберется в работе любого современного мультиметра цифрового типа. К тому же, производитель всегда прилагает подробную инструкцию к прибору. Потому работу с устройством всегда нужно начинать с изучения руководства по эксплуатации.

Watch this video on YouTube

Спасибо всем вам за внимание! Подписывайтесь, оставляйте свои комментарии и задавайте актуальные вопросы!

Плюсы и минусы

Теперь поговорим о сильных и слабых сторонах цифровых мультиметров. Их преимущества следующие.

• Их точность существенно более высока, нежели у устройств аналогового типа.
• У них имеется функция автоматической полярности. Её наличие и использование позволяет избежать проблем с подключением тестера к сети с неверной полярностью, что проверяется.
• Более высокая скорость выявления показателей и считывания информации с электроцепи.
• Здесь не требуется подкручивание стрелки на показатель нуля в отличие от аналоговых моделей.
• Выход цифрового типа, что имеется в таких устройствах, предназначается для дальнейшей обработки или записи.
• Нынешние модели цифровых мультиметров работают на интегральных микросхемах. Это позволило существенно сократить их размеры, стоимость, а также требования к питанию. Кроме того, благодаря использованию таких микросхем, существенно улучшились характеристики устройств.
• Наличие цифровой индикации позволяет повысить точность измерений.
• Наличие функции автоматической настройки цифрового мультиметра даёт возможность выбирать различные диапазоны измерений, что позволяет снизить вероятность поломки устройства из-за неверного выбора диапазона.
• Наличие высокого входного сопротивления.

Но у рассматриваемой категории тестеров имеются и определённые слабые стороны.

• В случае колебаний, высока вероятность фиксации ошибки.
• Наличие ограничения напряжения.
• Более высокая стоимость, нежели у аналоговых моделей.
• Обычно они поставляются с жидкокристаллическими дисплеями, зависящими от аккумулятора или внешнего источника энергии. Если батарея разряжена, то разглядеть полученные показания на экране будет сложно.
• Устройство может нагреваться во время использования, что может привести к ошибкам в измерениях и отображению некорректных результатов.
• Такой тип мультиметров не может осуществлять регулировку настройки контуров или пик настраиваемых ответов.

Недостатки и преимущества аналоговых и цифровых приборов исходя из различных категорий

1. Точность измерения. В этой дисциплине цифра вне конкуренции. Количество знаков после запятой — насколько позволяет длина шкалы. Количество делений на разметке стрелочного прибора ограничены нашим зрением. Не будем же мы рассматривать показания под лупой. К тому же, погрешность измерений у аналогового прибора зависит от влияния внешних магнитных полей и положения корпуса относительно горизонта.
2. Настройка пределов измерения. В стрелочных приборах можно подключить схему из резисторных шунтов, и вычислить значение (прибавив нули) по единой шкале. Это неудобно. Цифровой мультиметр сразу показывает вычисленное значение. Некоторые приборы работают «по старинке» — оператор механически выбирает предел измерения. Более дорогие экземпляры определяют диапазон автоматически, необходимо лишь выставить измеряемый параметр (вольты, амперы, и так далее)
3. Полярность измеряемой величины: касается силы тока и напряжения. При работе со стрелочным тестером, переполюсовка недопустима. Стрелка будет вращаться в обратную сторону, упираясь в ограничитель. При большой величине сигнала можно сломать прибор. Дисплей цифрового мультиметра просто укажет на неверную полярность значком « – » перед результатом.
4. Чувствительность (способность точно измерить сверхмалые величины). Даже самый чувствительный аналоговый прибор имеет достаточно большое сопротивление для измерения малых токов. У «цифры» таких проблем нет: встроенные усилители не оказывают влияния на измеряемую цепь. При измерении напряжения, проблем нет у обоих тестеров.
5. Понятие линейности шкалы присутствует лишь у стрелочных приборов. Для измерения сопротивления и переменного напряжения (тока), шкала имеет разновеликие расстояния между делениями. Это неудобно, приходится постоянно об этом помнить.
6. Точка отсчета системы координат. Понятие «подстройка нуля» есть только у аналоговых тестеров. При переключении режимов измерения, диапазона величин, или просто потери емкости питающей батарейки, требуется каждый раз выставлять нуль. Разумеется, у «цифры» такой проблемы нет. При снижении напряжения питания до критической величины, прибор просто даст сигнал о замене батарейки, измерение станет невозможным.
7. Воздействие внешних условий. Каждый тип мультиметра «страдает» от различных влияний, какой лучше выбрать — зависит от условий эксплуатации. Стрелочный прибор хорошо использовать в лабораторных условиях: он не терпит вибрации, ударов, магнитного поля. Зато без проблем переносит высокочастотные помехи, которые могут вывести из строя «цифру».
8. Нестабильность измеряемого параметра. Показания на цифровом дисплее будут постоянно меняться, оператор просто не уследит за мерцанием. Аналоговая стрелка, благодаря механической инерции и пружине, будет показывать средний результат, который легко считать.
9. Динамические измерения. С помощью цифровых мультиметров, параметр измерить невозможно. Существуют модели с эмулятором стрелочной шкалы, но эффективность такого решения довольно низкая.

А вот интеграционные возможности настоящей стрелки, позволяют визуально оценивать динамику изменения параметра. Например, наблюдать за процессом заряда конденсатора. Или отслеживать нелинейное затухание-нарастание напряжения.

Как выбрать мультиметр по категориям работ, разобрались. Для бытового применения все-же больше подходит «цифра». Если вы все-таки проводите измерения, доступные только аналоговому тестеру — придется иметь дома два прибора: тем более, что «цешку» можно купить буквально за копейки на вторичном рынке.

Кстати, производители позаботились о любых запросах покупателей: есть тестеры два в одном.

Если внутри действительно две самостоятельные схемы: традиционная аналоговая, и построенная на цифровом контроллере — это будет удачная покупка.
