Как правильно пользоваться мультиметром: инструкция для чайников

Как пользоваться подарочной картой Сбербанка?

До начала использования подарочной карты Сбербанка держатель карты должен поставить свою подпись на специальной ленте, наклеенной на обратной стороне карты. Поскольку Сбербанк выпускает подарочные карты в платёжной системе Visa, держателя могут попросить расписаться на чеке покупки и даже сверить подпись с образцом в паспорте. При расчётах через интернет следует использовать CVV2 из 3-х цифр, также расположенных на обратной стороне подарочной карты. Данная карта не именная, поэтому, если плательщику понадобится указать своё имя и фамилию, их следует ввести латинскими символами по образцу заграничного паспорта.

Проверка напряжения

Рекомендуем начать с того, чтобы проверить напряжение на батарейке. Это совершенно безопасно для человека и используемого им тестера. Батарейка скорее всего тоже не пострадает

Зато можно будет научиться на этом примере такой важной вещи, как полярность напряжения

У мультиметра имеется два щупа. Один из них красный, и это традиционно так называемый плюс. Чёрный провод фактически является общим, и на лицевой стороне он обозначается, как COM (common). Это земля или, как её ещё называют, минус. При этом гнёзд в тестера обычно три или четыре. Чёрный провод обычно находится на одном месте, а красный передвигается сообразно используемой шкале и виду работ. Обычно это касается как раз токов и напряжений, а все остальные работы проводятся в любом состоянии.

Выставляем диапазон положительных напряжений. Для этого находим на лицевой панели букву V с прямой чертой возле неё, под которой находится три точки (см. рис). Смотрим номинал батарейки с ставим такой диапазон, чтобы эта цифра гарантированно попала внутрь.

Некоторые цифры на лицевой панели в разделе постоянных напряжений предваряются буквой m. Это значит, что речь идёт о тысячных долях – милливольтах. Это позволяет повысить точность измерений во многих случаях, где речь идёт о слабых напряжениях.

Красный щуп прислоняется к положительному полюсу батарейки, а чёрный – к отрицательному. После этого на экране должен появиться номинал с небольшими отклонениями. Если полярность перепутана, то цифра будет отрицательной. С аккумулятором телефона будет тоже все просто. На корпусе батареи обычно имеется три контакта, и лишь один из них – чаще всего левый – является источником напряжения. Два других – земля. Напряжение, естественно, положительное.

Дальше действуйте сообразно указаниям, приведённым выше. Номинал батареи обычно надписан не её корпусе. Например, это может быть 3,5 В. То есть ставим на мультиметре диапазон до 20 В. Также можно проверить заряд батарейки косвенным путём. С падением запасённой энергии уменьшается вольтаж. Вот почему в быту говорят, что батарейки «сели».

Что учесть при измерении?

При работе с прибором, тестирующим показатели силы тока, нужно в обязательном порядке учитывать следующие рекомендации и не игнорировать основные правила:

  • при помощи мультитестера определяются величины, только доступные для замеров на данном типе измерительного прибора;
  • тестирование устройств, имеющих слишком высокие для прибора значения, спровоцирует выход из строя предохранителей или полное перегорание мультиметра;
  • для замеров правильно выбирается необходимый режим, который для измерения силы переменного тока представлен сектором шкалы «А» или «АС», а постоянного – «ДС»;
  • гарантированно отсутствуют повреждения измерительного прибора на максимально возможном уровне, который должен постепенно понижаться в условиях неправильной работы тестера до нормальных значений.

Хотите приобрести мультиметр? Какой мультиметр для дома лучше выбрать – полезные советы читайте в статье.

Инструкция по тестированию диодов мультиметром представлена тут.

Выполнять работы по замерам мультиметром силы тока необходимо с соблюдением техники безопасности. Поражение электрическим током часто отмечается даже в условиях тестирования устройств с небольшими показателями мощности.

Если тестирование любой электротехники осуществляется при повышенных показателях влажности, то работы должны производиться в резиновых сапогах и технических перчатках.

Как измерить утечку тока в автомобиле мультиметром

Рассмотрим, как измерить утечку тока в автомобиле с помощью мультиметра. Предварительно отключите всю электронику и достаньте ключ из замка зажигания. Далее необходимо скинуть минусовую клемму с аккумулятора (плюсовую оставить без изменений). Выставляем мультиметр в режим измерения постоянного тока 10 А. Не забываем переставить красный провод в соответствующий разъем (верхний, соответствующий 10 А). Один щуп подключаем к клемме на отсоединенном проводе, а второй непосредственно к минусу аккумулятора.

Немного подождав, пока значения перестанут прыгать, вы увидите требуемое значение утечки тока в вашем автомобиле.

Какое значение утечки является допустимым

  • Минимально допустимым значением является 15 мА;
  • Максимальное же значение утечки тока в автомобиле составляет 70 мА.

Если максимальное значение у вас превышено, то необходимо переходить к поиску утечки. Утечку могут создавать любые электрические приборы автомобиля.

Основной принцип поиска – поочередное вытаскивание предохранителей и сверка значений утечки. Если вы сняли предохранитель и значение утечки на приборе не изменилось, то значит с прибором, за который отвечает данный предохранитель все нормально. А если после снятия значение начало прыгать, то с соответствующим прибором что-то не так.

Измеряем постоянное напряжение.

Начнем с измерения постоянного напряжения

: этот сектор разбит на пять поддиапазонов с пределами измерения:

1. 200мВ

(милливольт); 2.2000мВ (милливольт); 3.20В (вольт); 4.200В (вольт); 5.1000В (вольт).

обозначающие максимальное значение поддиапазона, в пределах которого ведется измерение.

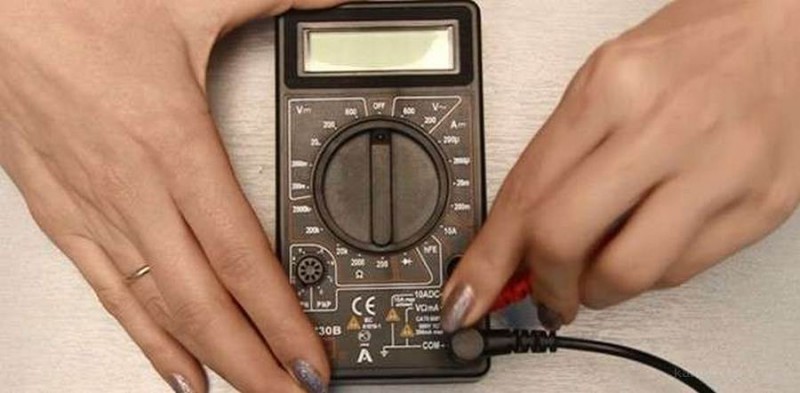

Измерительные щупы вставьте в соответствующие гнезда как на фото. Красный щуп принято называть «плюсовым

», а черный, «общим » или «минусовым ».

Рассмотрим пример с использованием пальчиковой батарейки. Известно, что ее напряжение составляет 1.5 Вольта, и чтобы его измерить мы выбираем предел «20

», что соответствует диапазону от 0 до 20 Вольт.

Берем измерительные щупы мультиметра, и касаемся ими «плюсового

» и «минусового » контактов батарейки и на индикаторе высветилась величина напряжения равная1.49 Вольта. Измерение закончено.

Как видите, все очень просто — главное правильно выбрать предел измерения

Производим измерение напряжения неизвестной величины.

Бывают моменты, когда величина напряжения неизвестна даже приблизительно, и чтобы не сжечь мультиметр переключатель переводят в максимальный предел измерения «1000

», что соответствует диапазону от 0 до 1000 Вольт. И затем, постепенно уменьшая диапазон, находят соответствующую величину измеряемого напряжения.

Например. Мы не знаем, какое напряжение у нашей батарейки и поэтому начнем с предела «1000

». Берем измерительные щупы мультиметра, касаемся ими контактов батарейки и видим на индикаторе нули. Нули говорят о том, что напряжения нет или его величина слишком мала.

Идем дальше. Переводим переключатель в положение «200

» и опять касаемся щупами контактов батарейки. Теперь на индикаторе появились показания напряжения, а этого уже практически достаточно, чтобы понять, что это1.4 Вольта.

Однако у нас впереди стоит нолик, а он как раз говорит о том, что можно еще снизиться, и более точно измерить напряжение. Снижаемся до предела «20

». На индикаторе отобразилось реальное напряжение нашей батарейки, а именно1.49 Вольта.

Вот таким способом, не зная точного значения измеряемой величины тока, напряжения или сопротивления, находят его истинное или близкое к истинному значение.

Еще бывают моменты, когда на индикаторе мультиметра высвечивается единица (1

). Это говорит о том, что измеряемое напряжение или ток выше того предела измерения, который установлен. В этом случае необходимо перейти на ступеньку выше. Старайтесь как можно реже допускать этого.

У нас остались не рассмотренными два поддиапазона: это 2000мВ

(милливольт) и200мВ , которые рассчитаны на измерение небольших напряжений. Как правило, на этих поддиапазонах работают тогда, когда настраивают режимы работы транзисторов или переходных каскадов в радиолюбительских схемах.

2000

мВ – соответствует диапазону от 0 до 2 Вольт;200 мВ – соответствует диапазону от 0 до 200 мВ (милливольт).

Еще один нюанс, про который необходимо сказать, это когда при измерении постоянного напряжения или тока Вы не будете знать где «плюсовой

» или «минусовой » контакты и случайно их перепутаете — страшного здесь ничего нет. Просто с левой стороны перед цифрами появится знак «минус ».

Таким образом, можно определять полярность напряжения.

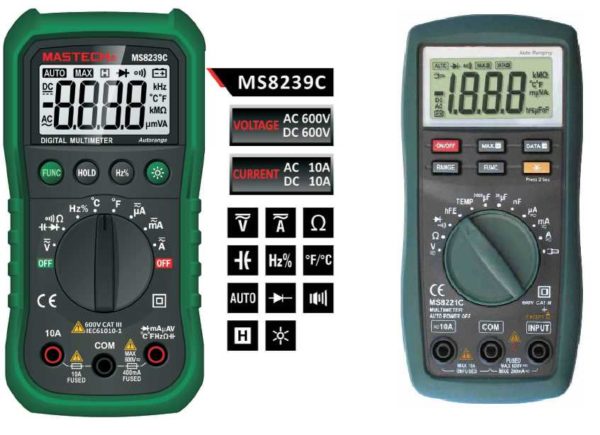

Внешнее строение и функции

В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.

Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.

Автоматические мультиметры на шкале имеют только виды измерений

Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.

Строение электронного мультиметра

Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.

Общее устройство мультиметра

Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).

Куда подключать щупы мультиметра

Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.

Положение переключателя

Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.

Положение переключателя диапазонов измерений на мультиметре

Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:

  • V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
  • A с прямой чертой — измерение постоянного тока;
  • A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
  • V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
  • Ω — измерение сопротивлений.

Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.

Классификация

Приборы классифицируются на 2 группы — аналоговые и цифровые. Различаются они набором функций, точностью измерений, устойчивостью к помехам, удобством применения.
С помощью тестера можно найти:

  • силу и напряжение тока;
  • сопротивление участков цепи и отдельных элементов;
  • емкость конденсаторов;
  • индуктивность катушек;
  • температуру.

Для ремонта электронной или цифровой техники мультиметры просто незаменимы. Приборы помогают быстро обнаружить поломку и исправить ее.

Аналоговые

Представляют собой стрелочные тестеры, состоящие из чувствительного магнитоэлектрического измерителя, добавочных резисторов и шунтов. Информация передается на градуированную шкалу при помощи подвижной стрелки.
Преимущества аналоговых устройств:

  • устойчивость к помехам;
  • чувствительность к изменениям в электрической цепи;
  • доступная цена.

Недостатки:

  • большая погрешность измерений;
  • нелинейная шкала, для которой требуется предварительное выведение нуля специальным регулятором;
  • низкое внутреннее сопротивление;
  • нет автоматического определения полярности;
  • невозможно измерить переменный ток или напряжение.

Тем не менее некоторые инженеры предпочитают именно аналоговый вариант для тех случаев, когда при испытаниях электрических компонентов нужно точно определить направление и тенденцию изменения величины.

Цифровые

Инструменты последнего поколения очень популярны в среде электронщиков благодаря возможности быстро и точно измерить нужные параметры. Электронные мультиметры более приспособлены для повседневной работы, поэтому их можно с уверенностью рекомендовать новичкам.
Форма и размеры прибора могут быть различными, но алгоритмы измерения основных величин одинаковы практически у всех моделей.

Плюсы цифровых тестеров:

  • информация выводится на дисплей в виде числа с одним/двумя знаками после запятой в нужных единицах, что позволяет не затрачивать время на расшифровку;
  • при замене полярности значения отображаются со знаком минус;
  • высокое внутреннее сопротивление, что сокращает погрешности до минимума;
  • продуманный интерфейс и простое управление помогает быстро освоить принципы измерения и приступить к работе.

Минусов немного:

  • чувствительность к помехам;
  • тусклый дисплей и искажение значений при разрядке батареи питания.

Цифровые мультиметры имеют выход для подключения компьютера, с помощью которого производится запись и дальнейшая обработка результатов.

Как узнать напряжение и силу тока. Последовательность действий

Для определения напряжения с помощью мультиметра действуйте так:

  1. Выберите нужный режим на приборе.
  2. Установите диапазон величин. Для розетки 220 В это 600 или 750 В. Если не знаете точных данных, ставьте максимум.
  3. Подсоедините к мультиметру щупы: черный — в разъем COM, красный — в VmA.
  4. Вторые концы стержней приложите к измеряемому объекту. Увидели на экране отрицательный показатель — значит, вы перепутали щупы.

При измерении силы тока нужно действовать особенно внимательно. При неправильных действиях процедура небезопасна для человека и прибора. Главная особенность — щупы нужно подключать не параллельно, а последовательно. Показания следует снять как можно скорее. В остальном алгоритм примерно тот же:

  • определение тока (переменный или постоянный);
  • выбор соответствующего режима на приборе;
  • установка диапазона значений (точные или максимальные);
  • последовательное подключение щупов;
  • считывание показаний с дисплея.

Пользоваться мультимером нужно очень осторожно, ведь вы имеете дело с электричеством

Важно учесть все нюансы и помнить, что основа успешной работы — соблюдение правил безопасности. Все остальные навыки придут с опытом

Как измерять: подробная инструкция

Электроэнергетическая промышленность выпускает модели тестеров с различными интерфейсами. Производители описывают, как пользоваться мультиметром, в подробной инструкции. Но часто, особенно в комплектации дешевых продуктов, инструкции отсутствуют или напечатаны на английском языке. Несмотря на некоторые отличия, измерения в разных приборах производятся по Общим принципам.

Напряжение

При работе с электрической цепью под напряжением требуется соблюдать технику безопасности.

Первым делом нужно установить режим работы и диапазон значений. Для этого нужно знать, какой ток в цепи — постоянный или переменный. Рекомендуется сначала установить диапазон на максимум (если напряжение неизвестно) или выше предела текущего потенциала. Для сети 220 В это 600 или 750 В.

Второй шаг — черный щуп подключить к гнезду СОМ, красный к разъему для определения напряжения.

Подключение щупов для измерения напряжения

Третий — непосредственно измерение. Для этого завести концы проводов в гнезда розетки или, например, к полюсам батарейки.

Замер потенциала батарейки

На экране высветится значение напряжения в вольтах. Зафиксировать число можно нажатием кнопки HOLD (при наличии). Это очень удобная функция, особенно если измерений много.

При несоблюдении полярности величина будет со знаком «минус». В цифровых мультметрах, в отличие от стрелочных, это не проблема.

Сопротивление

Мультиметр позволяет определять сопротивление элементов, участков цепи или простейших электрических устройств без подачи напряжения. Подобные измерения не опасны, так как обесточенные предметы опасности не представляют.

Последовательность работы:

  1. Выставить переключателем нужный режим в максимальном диапазоне.
  2. Подключить провода к соответствующим разъемам.
  3. Проконтролировать состояние прибора. Для этого соединить концы щупов между собой. Дисплей покажет «0» или незначительное сопротивление самих проводников, которое учитывается при высокоточных расчетах.
  4. Измерить сопротивление прикосновением к выводам исследуемого объекта. Часто для этого пользуются зажимами «крокодил». Работать будет удобнее, а показания точнее.

Прибор автоматически выдает значение сопротивления в Ом. Для правильного результата достаточно 2 попыток.

Определение сопротивления элемента

Если цепь разомкнута и нет контакта, на дисплее появится единица.

Сила тока

Для того, чтобы измерить силу тока в цепи, нужно встроить прибор в цепь — последовательно.

Мультиметр встраивается в разрыв цепи

Оптимально, если есть возможность подключать провода к разборному разъему. В противном случае нужно будет изготовить какое-то устройство. Удобно использовать простой электрический провод с вилкой на одном конце и двойной розеткой на другом.

Приспособление для замеров силы тока

Измерение тока небезопасно как для замерщика, так и прибора. При перегрузке устройство может сгореть.

Чтобы минимизировать возможный риск, нужно соблюдать определенные правила:

  • Начинать с максимального диапазона. Даже при низком напряжении сила тока может быть очень большой.
  • Если показания прибора меньше нижней границы ( 200 или 500 мА в различных моделях), переустановить красный провод в соответствующее гнездо и снять точные измерения уже в более узком диапазоне.
  • Ограничивать длительность замеров и паузы между ними. Если не соблюдать временной режим, мультиметр перегреется и выйдет из строя.

Подключение красного щупа при токе свыше 200 мА

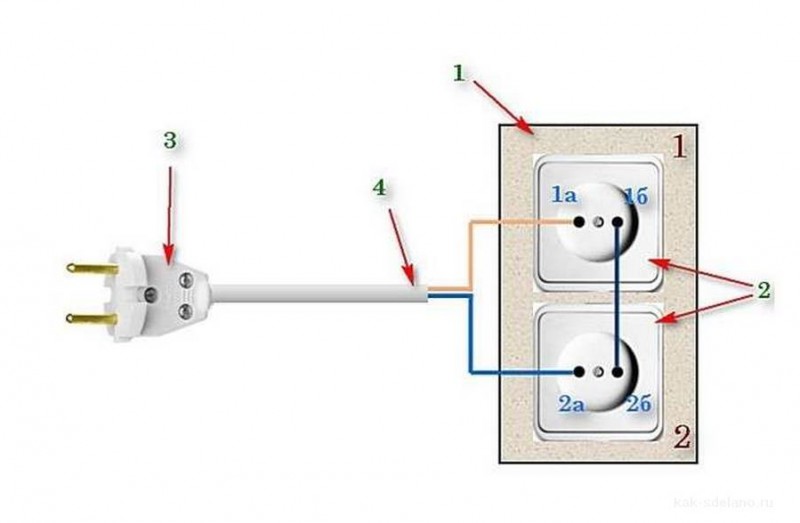

Способы выполнения прозвонки

Существует много примеров поломки электросети, для выявления которых, необходимо воспользоваться прозвонкой. Обрыв на линии может быть как в проводе, питающем бытовой прибор, так и в скрытой проводке. Выявить разрыв можно с помощью мультиметра, сделав несложные действия.

  1. В качестве примера будет проверяться шнур от компьютерного монитора, который имеет три жилы.

Сетевой кабель

Выставляете на мультиметре режим замеров сопротивления. Потом первый щуп прислоняете к одному из контактов вилки, а второй засовывайте по очереди в каждый паз разъёма на другом конце провода. На дисплее мультиметра должна быть цифра около 2.5 Ом, если значение достегает 10 Ом, значит, эта жила содержит разрыв. Тот разъём, который покажет ноль, не относится к запитанному контакту на вилке.

  1. Способ проверки скрытой проводки. Выставите на мультиметре функцию прозвонки диодов. Теперь нужно подойти к распределительному щитку с автоматами. С помощью индикаторной отвёртки необходимо найти фазу, включив предварительно все автоматы. Найденную фазу маркируйте изолентой.

Далее, необходимо определить ноль. Выставьте прибор на проверку напряжения, а регулятор на 750В. Один щуп прислоните к фазе, а вторым прозванивайте все оставшиеся кабеля, пока какой-то из них не выдаст показатель 220. Найденный провод тоже промаркируйте. Таким способом следует найти все оставшиеся пары.

Распределительный щиток

Чтобы прозвонить каждый проводник, его необходимо отключить от питания (отсоединить от автомата). Выставьте мультиметр на прозвон и соедините щупы между собой. На дисплее вы увидите нули. Разомкнув щупы, коснитесь ими пары проводника. Целый провод покажет нулевое сопротивление. Прозвонив остальные пары проводов, вы сможете определить на какой именно линии произошёл разрыв.

Правила по работе с цифровым мультиметром

Инструкция по применению для чайников, как правильно пользоваться мультиметром dt- 830b, dt-832, dt-838 должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно пользоваться тестером, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Правильно пользоваться моделями мультиметров dt- 830b, dt-832, dt-838 позволяют каждому желающему измерить силу постоянного тока

Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего

Стоит отметить, что режимом для измерения силы тока желательно пользоваться не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли им пользоваться. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Цифровой мультиметр может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.
