Создать однолинейную схему электроснабжения

Содержание:

Принципы проектирования однолинейной схемы электроснабжения

При разработке и оформлении исполнительной документации необходимо выполнять требования к подобным документам, отражённым в нормативной литературе, а также ПТЭЭП и ПУЭ («Правила устройства электроустановок»).

Что должна включать однолинейная схема электроснабжения

На однолинейных схемах электроснабжения должна быть отражена следующая информация, а именно:

граница зоны ответственности организации, поставляющей электрическую энергию, и её потребителя;

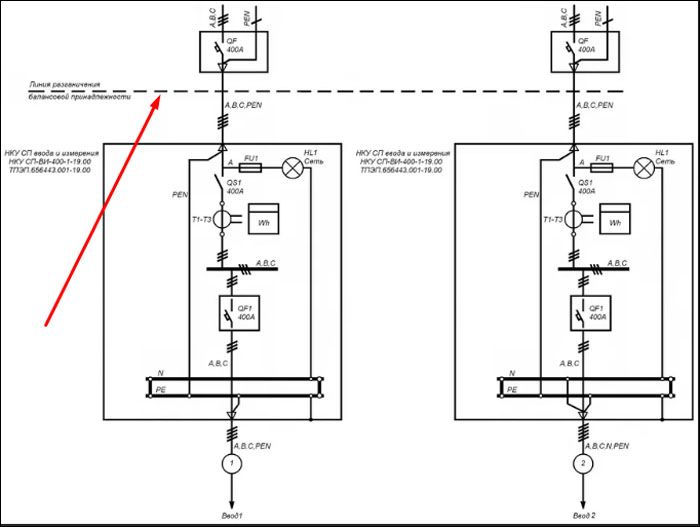

Отображение зоны балансовой принадлежности на схеме электроснабжения объекта

вводно-распределительные устройства (ВРУ) или ГРЩ, а также трансформаторные подстанции, стоящие на балансе потребителя с отображением устройств АВР (автоматическое включение резерва), если таковые имеются;

  • приборы учёта электрической энергии с указанием коэффициента трансформации трансформаторов тока при использовании счётчиков, работающих на вторичном токе в 5Ампер;
  • информация обо всех имеющихся на объекте распределительных шкафах как силового оборудования, так и системы освещения;
  • длины магистральных электрических линий с указанием марки кабелей, проводов и способов их прокладки;
  • технические параметры и состояние в рабочем положении всех устройств автоматического отключения, к которым относятся автоматические выключатели, УЗО и предохранители;
  • данные обо всех электрических нагрузках, подключаемых к отображаемому на схеме оборудованию, с указанием их мощности, тока и cos ϕ.

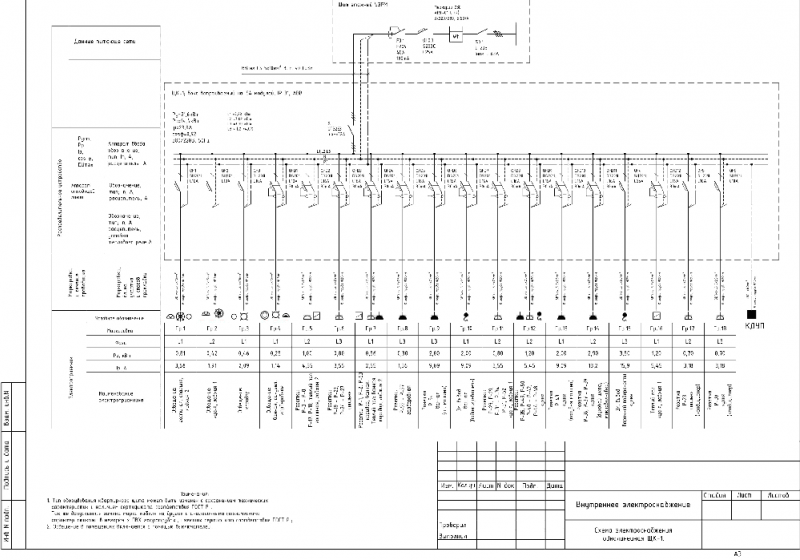

Вариант выполнения расчётной однолинейной схемы электроснабжения административного здания

Читать также: Магнитный угольник для сварки своими руками

Этапы проектирования

Наличие однолинейной схемы электроснабжения является обязательным условием для получения разрешения на подключение объекта строительства к сетям электроснабжающей организации, поэтому прежде, чем приступать к её разработке, необходимо запросить технические условия.

В связи с этим все работы по проектированию схемы электроснабжения можно разбить на несколько этапов:

  1. Запрос и получение технических условий;
  2. Разработка однолинейной схемы электроснабжения на основании полученных документов;
  3. Согласование разработанной документации в организации, выдавшей технические условия.

Вариант оформления технических условий на электроснабжение

Правила оформления, требования ГОСТов

При оформлении однолинейной схемы электроснабжения необходимо соблюдать требования ГОСТов, регламентирующих этот процесс, а именно:

  • ГОСТ 2.709-89 «Единая система конструкторской документации (ЕСКД). Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах»;
  • ГОСТ 2.755-87 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»;
  • ГОСТ 2.721-74 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Обозначения общего применения (с Изменениями №№ 1, 2, 3, 4)»;
  • ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах (с Изменением № 1)».

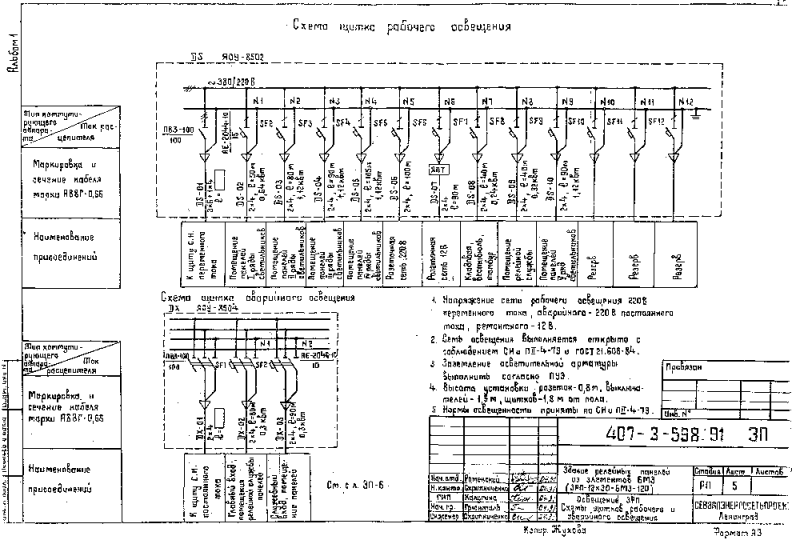

Вариант оформления однолинейной схемы электроснабжения в соответствии с данными ГОСТами приведён наследующем рисунке.

Расчётная однолинейная схема электроснабжения жилого дома

Условные обозначения, используемые при составлении однолинейных схем

Все элементы системы электроснабжения отображаются на схеме в виде графических изображений, которые регламентированы нормативной литературой, указанной в предыдущем разделе статьи. Электрические коробки и шкафы различного назначения изображаются следующим образом.

Электроустановочные изделия (розетки и выключатели), в зависимости от конструкции и типа исполнения, отображаются вот так

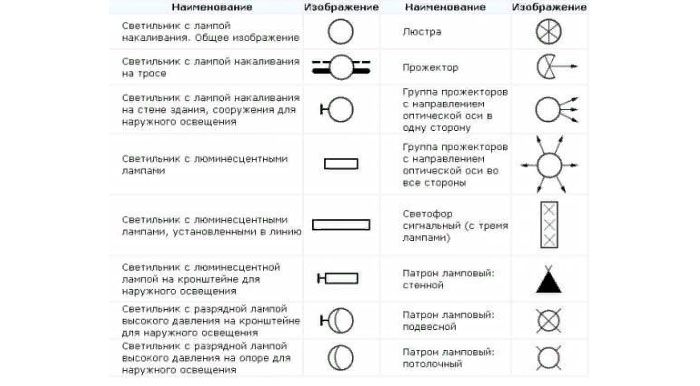

Приборы электрического освещения изображаются следующим образом

Силовые трансформаторы и трансформаторы тока изображаются так

Электроизмерительные приборы имеют следующий вид на схемах электроснабжения, в соответствии с ГОСТ

Пересечение электрических линий и места соединения электропроводки, а также заземление выглядят следующим образом

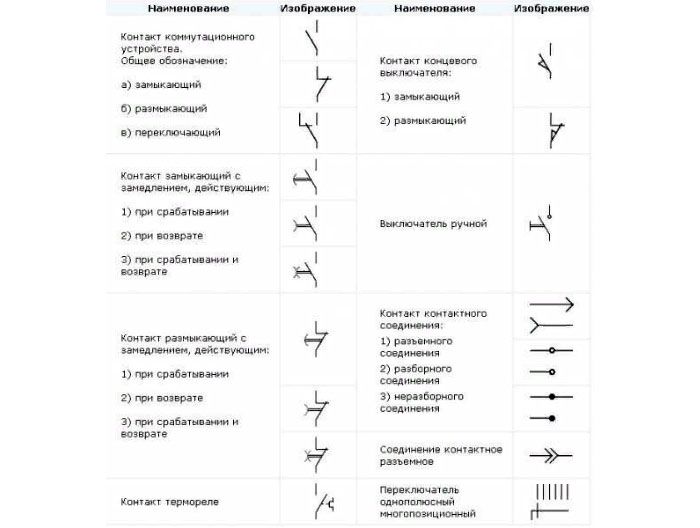

Коммутационные устройства (автоматические выключатели и пускатели, короткозамыкатели и отделители, а также прочие аппараты) изображаются так

Для того чтобы узнать, как правильно оформить исполнительную документацию, необходимо изучить все требования ГОСТов или воспользоваться специальной компьютерной программой, которая учтёт все эти требования в автоматическом режиме при её использовании

Google Docs

Когда речь заходит о Google Docs, то, наверное, уместнее будет спросить, что же НЕ может этот сервис. Блок-схемы тоже не стали исключениями – их можно создавать в Гугл Документах при помощи функции Google Drawings. Набор функций тут стандартный, управление простое, разобраться с ним легко. Так как сервисы Гугла связаны с Google Диском, то возможность командной работы подразумевается сама собой. Просто создайте проект и отправьте ссылку на него другим участникам, открыв доступ для редактирования. Сохранить результат можно как файл рисунка или SVG, а также опубликовать в сети.

Сервис бесплатный, однако есть ограничения – вам будет доступно всего 15 ГБ на Диске.

Как читать простые схемы

Процесс чтения для «чайников» рассматривается на примере простого проекта, состоящего из источника питания, звонка, нефиксируемой кнопки и проводников. Схема представляет собой замкнутую цепь с компонентами, соединенными последовательно. Это означает, что сила протекающего по ней тока будет одинакова в любой точке.

При подаче напряжения по нажатию кнопки звонок начинает звонить. Это связано с тем, что ток идет от положительного полюса батареи к отрицательному через все компоненты. Если провода не оказывают сопротивление постоянному току, то напряжение на клеммах звонка и выводах источника питания будет одинаковым по второму закону Кирхгофа.

draw.io

Все, что вам нужно сделать, чтобы начать работу, это один раз выбрать место для сохранения файлов, которое в дальнейшем запоминается и используется по умолчанию. Можно выбрать отдельную папку в Google Drive, Dropbox, OneDrive (сервис будет иметь доступ только к указанной папке) или место на жестком диске компьютера. Если вам нужно работать с другими людьми, Google Drive будет лучшим вариантом.

Сервис draw.io поддерживает импорт файлов формата JPEG, PNG, SVG, сторонних сервисов Gliffy, Lucidchart и VSDX. Диаграммы, которые вы создаете можно экспортировать в HTML, JPEG, PDF, PNG, SVG и XML.

Особенности электроснабжения

А если хочется — то можно наоборот, привести обычный лист А4 к размерам х метров и чертить на нём какой-нибудь план футбольного стадиона или чего-то огромного. Если нажать на эту полоску — то открывается группа, которая под ней спрятана.

Программы для рисования электрических схем

Здесь я нарисовал элементы электропроводки: А здесь нарисовал трассы кабелей электропроводки, не меняя фона. Для более удобного использования в плане применения однолинейная схема электроснабжения может быть двух видов: исполнительная; расчётная. Так как в них шикарный интерфейс, есть все функции и электрические обозначения. Первый вид проектируется при наличие действующих электрических систем. Всё, чего нет — можно напрограммировать.

Для создания документа на компьютере необходимо программное обеспечение — графический редактор, который преобразует манипуляции пользователя ПК на устройстве ввода информации в чертеж

Важно помнить, что при необходимости расчетная часть исполнительной однолинейной схемы может быть увеличены в несколько раз. Такой вариант крайне удобен в использовании даже для непрофессионала, одновременно являясь функциональным и эффективным

В этих единицах Visio будет показывать вам все размеры. Проектирование электрощитов. Visio в помощь + Библиотека.

Save and Backup

Where are my files?

Your files are stored on EasyEDA servers, so you can access them anywhere and share them with your partners.

if you using EasyEA desktop client, you can set the runing mode as “Project Offline Mode”, it will save your project to local.

How to save my file to the local?

You can download the project via :

  • Right-click project and download;
  • Download the EasyEDA Source
  • Export to Altium file Export: Export Altium

How to recover the deleted file?

  1. Check “Recycle Bin” at the editor bottom-left icon, find and recovery. When using desktop client “Project Offline” mode doesn’t support the Recycle Bin.

  2. Find it back at “Document Recovery” function. Via: Top Menu — Advanced — Document Recovery.

I don’t like others seeing my design. How can I stop that happening?

Set your project as Private. For extra security you can even save your work locally.

as above to save your file to locad as EasyEDA format.

Is EasyEDA safe?

There are no absolutely secure things in the world but even if you have the misfortune — as happened to one of our team — of losing one laptop and having two hard drives break,EasyEDA will try to protect your designs in following ways:

  1. We utilize SSL throughout the entire domain EasyEDA.com. Secure Socket Layer (SSL) technology encrypts all data transferred between your computer and our servers. Your data is for your eyes only.
  2. You can save your files locally.
  3. Multiple copies of every file are saved in your local database.
  4. EasyEDA servers backup your designs frequently.

What if EasyEDA cannot become self sustaining and has to close down?

We promise to do our best to ensure that neither of these things will happen; we have spent so much of our time to get to this point. We promise that if we cannot make enough money out of EasyEDA to keep it alive or to fund further development, we will not simply abandon our baby or our community but we will consider donating the code to the Open Source Community to let them build on our efforts. There are no companies who can stay forever, so if a time comes when we have to close down, we will follow the steps below:

  1. Give our users six months warning prior to closure;
  2. Ensure all our users can backup their designs;
  3. Ensure that user’s designs can be exported to some other EDA tools, such as Kicad, Altium Designer and others.
  4. Package our codes, so that users can install an EasyEDA in their own OS (Windows, Linux, Mac). Users can then build their own cloud EDA.
  5. Upload our codes to github.com and make them open source.

So, nothing will be lost and our users can continue to enjoy an awesome web based EDA tool that lets them stay in charge of their designs: anywhere, anytime and on any OS.

Schematic

If I update the schematic, how do I then update the PCB?

Using: “Menu — Design — Update PCB”.

Alternatively, you can import changes from the schematic from within the PCB Editor:

How to rename a Sheet/Page or modify description.

In this menu, there is a option, so you can rename your files. Double click or right-click the sheet tab can change the sheet title too.

What is the unit of the schematic sheet? How to change schematic unit?

The basic unit of the schematic sheet is the pixel. 1 pixel is about 10mil (0.001 inch) but please note that this use of the pixels as a unit in a schematic is just for reference.

How to change the sheet size and modify the design information.

To change the sheet size, move the mouse anywhere over the lower right area of the drawing border or frame until the whole border highlights red and then right-click on it. Paper size and orientation can then be changed in in the right hand panel.

To modify the design information, left-click on the relevant blue text in the lower right area of the drawing border or frame to change it in in the right hand panel. Double left-clicking the blue text will allow you to type new information directly into the field.

How to indicate low electronic level in the Schematic Pin or Netlabel

You can add a characater in the pin name/netlabel last text. You can use symbols that you are familiar with. You do not have to add a line above the netlabel name.

Принципы и особенности проектирования

«Однолинейка» используется для планирования будущей сети, поэтому детализировать её ни к чему. Однако есть определённые моменты, которые отобразить необходимо. К тому же, если не отобразить в ней основные элементы, проигнорировать некоторые нюансы, проект не пройдёт утверждение, без которого все работы будут считаться незаконными. Рассмотрим как составить однолинейную схему электроснабжения и что для этого потребуется.

Основная информация, которую должен включать в себя подобный проект, это:

  • расчёт общей мощности, которую будет потреблять установленное оборудование. Сделать это несложно. Необходимо лишь сложить общую потребляемую мощность приборов и устройств, питающихся от той или иной линии;
  • на основании полученного параметра потребляемой мощности вычислить необходимое сечение кабелей с учётом материала их изготовления. Если высчитанное сечение не производится, производим округление в большую сторону;
  • рассчитав нагрузки, подбираем защитные устройства. Лучше, если на каждую линию будут установлены дублирующие устройства (например, автомат и УЗО).

Сама схема должна содержать в себе информацию о:

  • точке подключения к электросети. Для квартир, частных домов это будет вводной автомат, для предприятий – распределительная подстанция;
  • типе ввода;
  • марке и типе счётчика электроэнергии;
  • длине кабеля, его марке, сечении, количестве жил с указанием способа укладки (открытый, скрытый);
  • указании групп потребителей.

Также необходимо указать цепи освещения. Информация об источниках света не нужна.

Необходимые этапы проектирования

Проектирование однолинейных схем электроснабжения начинается с получения ТУ (технических условий). Для этого нужно обратиться в компанию, которая занимается поставкой электричества. Далее получаем разрешение и генеральный план в горархитектуре. Следующий шаг – разработка плана электроснабжения участка или квартиры. Последним этапом будет окончательное утверждение в компании, поставляющей электричество.

Составляя подобный проект самостоятельно, будьте предельно внимательны, перепроверяйте каждый шаг

Многие могут спросить, кто утверждает однолинейные схемы электроснабжения на предприятиях. Здесь первые шаги будут идентичны, однако последний проект должен подписать ответственный руководитель.

Как может заметить Уважаемый читатель, пройти все эти шаги несложно, однако часто из-за недоработок проекта некоторые ходят по кругу несколько раз. Не проще ли сразу потратить на планирование схемы немного больше времени, сэкономив себе тем самым нервы?

Образцы однолинейных схем электроснабжения по ГОСТу: различные строения и сооружения

Для того, чтобы читателю было проще разобраться, что такое однолинейная схема электроснабжения, предлагаем ознакомиться с примерами подобных проектов.

Пример однолинейной схемы электроснабжения предприятияОбразец однолинейной схемы электроснабжения школыОбразец составления однолинейной схемы электроснабжения в квартиреПроект однолинейной схемы распределительного щитаЩит освещения: пример составления однолинейной схемы

Как можно отметить, с виду все принципиальные однолинейные схемы электроснабжения схожи, однако это только на первый взгляд. Огромное значение имеют обозначения кабелей, защитной автоматики, нанесённые на проект. Их необходимо изучить, перед тем как пытаться читать однолинейные схемы электроснабжения. Об этом и пойдёт речь в следующем разделе нашей статьи.

Условные обозначения в однолинейных схемах электроснабжения

В настоящее время можно найти множество литературы, в которой описываются условные обозначения и маркировки, используемые в составлении подобных проектов. В таблице ниже можно увидеть основные из них. Именно они являются азами для тех, кто впервые столкнулся с «однолинейками».

Основные условные обозначения, используемые при составлении однолинейных проектов

На самом деле их значительно больше, но за один раз запомнить столь огромное количество информации невозможно. Если Уважаемому читателю интересно, то полному, подробному обзору условных обозначений редакция Seti.guru посвятит отдельную статью в ближайшем времени. Следите за нашими публикациями.

Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

  • расчета мощности, вводных устройств и требуемого сечения проводов;
  • расчета систем заземления и молниезащиты;
  • схемы разводки электропроводки;
  • плана расположения в здании кабельных линий и силового оборудования;
  • сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

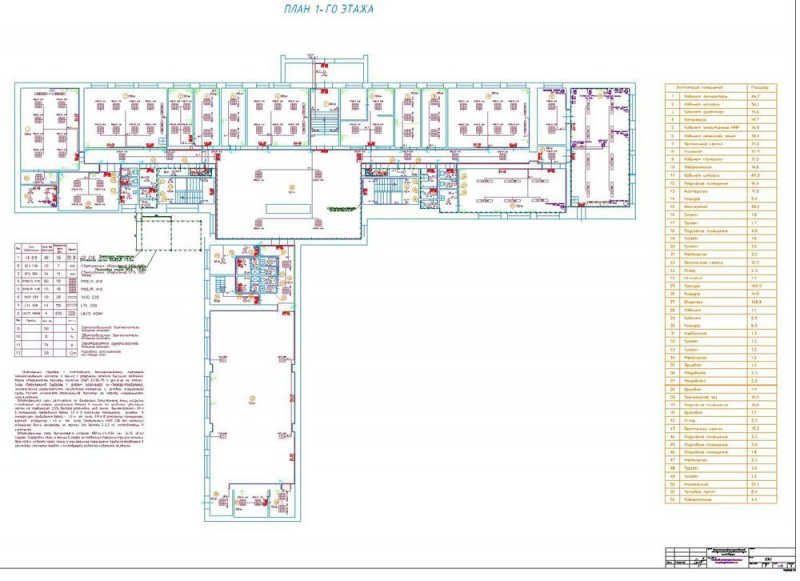

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

Платные программы для черчения электросхем

Платных графических редакторов для создания схем много, но не все они нужны для «домашнего» использования или для работы, но не связанной напрямую с проектированием. Платить немалые деньги за ненужные функции — не самое разумное решение. В этом разделе соберем те продукты, которые получили много хороших отзывов.

DipTrace — для разработки печатных плат

Для опытных радиолюбителей или тех, чья работа связана с проектированием радиотехнических изделий, полезна будет программа DipTrace. Разрабатывалась она в России, потому полностью на русском.

Есть в ней очень полезная функция — она может по готовой схеме разработать печатную плату, причем ее можно будет увидеть не только в двухмерном, но и в объемном изображении с расположением всех элементов. Есть возможность редактировать положение элементов на плате, разработать и корректировать корпус устройства.  То есть, ее можно использовать и для проектирования проводки в квартире или доме, и для разработки каких-то устройств.

В DipTrace можно посмотреть как будет выглядеть готовое изделие в формате 3D

Кроме самой программы для рисования схем надо будет скачать еще библиотеку с элементной базой. Особенность в том, что сделать это можно при помощи специального приложения —  Schematic DT.

Интерфейс программы для рисования схем и создания печатных плат DipTrace удобный. Процесс создания схемы стандартный — перетаскиваем из библиотеки нужные элементы на поле, разворачиваем их в требуемом направлении и устанавливаем на места. Элемент, с которым работают в данный момент подсвечивается, что делает работу более комфортной.

По мере создания схемы, программа автоматически проверяет правильность и допустимость соединений, совпадение размеров, соблюдение зазоров и расстояний. То есть, все правки и корректировки вносятся сразу, на стадии создания. Созданную схему можно прогнать на встроенном симуляторе, но он не самый сложный, потому есть возможность протестировать продукт на любых внешних симуляторах. Есть возможность импортировать схему для работы в других приложениях или принять (экспортировать) уже созданную для дальнейшей ее проработки. Так что программа для рисования схем DipTrase — действительно неплохой выбор.

Если нужна печатная плата — находим в меню соответствующую функцию, если нет — схему можно сохранить (можно будет корректировать) и/или вывести на печать. Программа для рисования схем DipTrace платная (имеются разные тарифы), но есть бесплатная 30-дневная версия.

SPlan

Пожалуй, самая популярная программа для рисования схем это SPlan. Она имеет хорошо продуманный интерфейс, обширные, хорошо структурированные библиотеки. Есть возможность добавлять собственные элементы, если их в библиотеке не оказалось. В результате работать легко, осваивается программа за несколько часов (если есть опыт работы с подобным софтом).

Недостаток — нет официальной русифицированной версии, но можно найти частично переведенную умельцами (справка все равно на английском). Есть также портативные версии (SPlan Portable) которые не требуют установки.

Одна из наиболее «легких» версий — SPlan Portable

После скачивания и установки программу надо настроить. Это занимает несколько минут, при последующих запусках настройки сохраняются. Создание схем стандартное — находим нужный элемент в окошке слева от рабочего поля, перетаскиваем его на место. Нумерация элементов может проставляться в автоматическом или ручном режиме (выбирается в настройках). Что приятно, что можно легко менять масштаб — прокруткой колеса мышки.

После окончания работы можно сохранить файл в виде изображения, которое можно вывести на печать, причем могут создаваться большие схемы размером А4. Основной фал можно впоследствии редактировать.

Есть платная (40 евро) и бесплатная версия. В бесплатной отключено сохранение (плохо) и вывод на печать (обойти можно при помощи создания скриншотов). В общем, по многочисленным отзывам — стоящий продукт, с которым легко работать.

Autodesk Circuits

Autodesk Circuits – это инструмент для проектирования схем и печатных плат и симулятор, разработанный AutoDesk, позволяющий вам проектировать схему, видеть ее на макете, использовать знаменитую платформу Arduino, моделировать схему и в конечном итоге создавать печатную плату. Вы можете запрограммировать Arduino непосредственно из этой программной симуляции.

Преимущества Autodesk Circuits:

  • Итоговый проект легче интерпретировать, и он будет удобной опорой при создании реального проекта
  • Этот инструмент может симулировать Arduino
  • В библиотеке много компонентов

Недостатки Autodesk Circuits:

  • Разработка схемы немного сложнее, чем в других симуляторах
  • Сложно быстро нарисовать схему

Преимущества программирования

Программирование различных схем электропроводки избавляет потребителя от «возни» с самодельными расчётами схем электропроводки в собственном жилище. Прога, которую покупают или скачивают бесплатно из интернета, обеспечивает точный расчёт электрификации дома или квартиры.

Время, которое будет потрачено на сомнительные подсчёты необходимого сечения и потребности в объёме кабельной и проводной продукции для обеспечения полноценного расчёта проводки в помещениях, может быть сокращено обращением к программированию проектирования электропроводки в собственном жилище.

У тех, кто хочет устроить своими руками электропроводку в собственном доме, возникает желание самостоятельно подсчитать объёмы потребности в кабельной продукции. Самостоятельные расчёты чреваты неожиданными неприятностями, такими как разрушение поверхности покрытия стен, воспламенение проводов и возникновение пожара.

Чтобы избежать столь негативных прогнозов, нужно не лениться и обратиться к программному продукту, который выдаст правильное решение, связанное со всем спектром этих вопросов.

Не стоит опасаться сложностей обращения с программой в этой сфере. Разработчики программ для проектирования электропроводок в частном жилище учли все пожелания потребителей.

Важно! Программы адаптированы для широкого круга потребителей. Воспользоваться компьютерным продуктом могут те слои населения, которые имеют возможность доступа к техническому оборудованию с подключением к сети интернета

В противном случае можно дать совет о приобретении ПО на твёрдых носителях.

2: Circuit Sims

Circuit Sims позволяет строить электрические схемы онлайн, в том числе и на русском языке. Когда программа запустится, на экране появится анимированная схема LRC. Зеленый цвет указывает на положительное напряжение, серый – на заземление, красный -на отрицательное напряжение, движущиеся желтые точки – на ток.

Чтобы включить или выключить переключатель, на него нужно просто нажать. Если навести указатель мыши на какой-либо компонент схемы, появится его краткое описание и текущее состояние в правом нижнем углу окна. Чтобы для моделирования электронной схемы изменить какой-либо компонент, нужно навести на него курсор мыши, щелкнуть правой кнопкой (или удерживать нажатой клавишу Control, если используется Mac) и выбрать опцию «Редактировать».

В меню «Схемы» содержится много примеров разных схем.

Программы для оформления исполнительной документации

Для составления качественной документации, соответствующей госстандартам, нет необходимости чертить схему от руки на бумаге. Ее можно нарисовать онлайн, воспользовавшись заточенным под эту цель программным обеспечением. Примеры таких приложений:

  • MS Visio – широко используется для разного рода офисных работ и подойдет для подготовки чертежа электросхемы жилого дома;
  • Компас-Электрик – простая программа, распространяемая свободно, применяемая сотрудниками служб электроснабжения;
  • 1-2-3-Схема – вариант, часто выбираемый учащимися и малоопытными специалистами;
  • AutoCAD Electrician – популярная программа в среде профессиональных разработчиков.

Выбор подходящей программы делается с учетом масштабности и сложности сети. Например, для частного дома нет необходимости применять сложное профессиональное ПО.

Lucidchart

Lucidchart является самым популярным онлайн-сервисом для построения блок-схем. Удобный интерфейс позволяет легко создавать блок-схемы и управлять ими. На выбор есть готовые шаблоны, но можно начать работу и с чистого листа.

Так как это довольно мощный инструмент он имеет бесплатный и 3 платных тарифных плана — 6 долларов для продвинутого домашнего использования, 9 долларов за профессиональную версию и 20 долларов для команды.

Если вы пользуетесь бесплатной учетной записью, вы получаете только 25 Мб памяти и до пяти документов. Платные тарифы предоставляют больше возможностей, например: больший размер хранилища, неограниченное количество форм и документов, связывание данных, импорт в Microsoft Visio и многое другое.

Но даже бесплатная учетная запись дает доступ к основным формам, стрелкам и текстовым полям. Этого будет достаточно в большинстве случаев. Для бесплатного тарифа также доступна возможность совместной работы. Но есть некоторые ограничения. Например, представитель какой-либо команды может сотрудничать с бесплатным пользователем, но бесплатный пользователь может редактировать схему только в том случае, если в ней менее 60 объектов и если в ней нет никаких объектов платного уровня.

Lucidchart поддерживает форматы JPEG, PDF, PNG, SVG и Visio (VDX). Существует даже поддержка импорта из Amazon Web Service (AWS), Visio (VSDX), Omnigraffle и многих других сервисов. Если вам нужно закончить блок-схему позже, все ваши данные будут храниться в их облаке, так что в следующий раз вы просто продолжите с того места, где остановились.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
