Какие железобетонные плиты бывают? виды и как производятся

Панели шатрового типа

Панели шатрового типа изготовляются, как правило, размером на комнату. Изготовление их в матрицах дает возможность получения нижней поверхности изделия в виде готового потолка с карнизами перекрываемого помещения. Верхняя поверхность панели гладкая, удобная для устройства пола. Благодаря наличию окаймляющих ребер такая панель достаточно транспортабельна. Панели могут армироваться сварными сетками и каркасами, а также допускают возможность конструирования их с арматурой в виде предварительно напряженного высокопрочного пояса по ее наружному контуру.
Панели размерами мм комнату при мирке бетона 200 могут иметь толщину средней части 4—5 см, приведенную толщину около 7 см и собственный пес до 3,5 т, а при леском бетоне до 2,5 т. Последующая наливка предварительно напряженной арматуры по ребрам позволяет изготовление панелей производить из бетона не превышающего марку 200.

Вес плит перекрытия разных размеров

Плиты перекрытия являются одним из самых востребованных строительных материалов. Они представляют собой горизонтальные несущие конструкции, имеющие форму параллелепипеда и делящие здание на этажи. Их основные функции — обеспечение пожаробезопасности, теплозащиты и звуконепроницаемости. Объем, габариты и вес плиты перекрытия зависят от ее предназначения.

Виды плит и их вес

На строительном рынке представлен широкий ассортимент железобетонных разделяющих конструкций, однако специалисты выделяют три основных типа:

• Пустотные внутри имеют цилиндрические пустоты, так называемые воздушные камеры. Их наличие делает панель жесткой и позволяет ей выдерживать значительные механические нагрузки. Воздушные камеры помогают скрыть электрическую проводку, слаботочные сети, а также трубопровод принудительной вентиляции. Также они снижают вес всей бетонной конструкции и, как следствие, уменьшают общую нагрузку на фундамент. Масса пустотной плиты 6х1,5 м составляет около 3 000 кг, что позволяет легко произвести ее монтаж. Бетонные панели с воздушными камерами используются при возведении коттеджей, складов, гаражей, торговых и офисных центров.
• Основным преимуществом сплошного перекрытия является высокая несущая способность. Масса железобетонных плит обычно составляет 7 000 кг, что позволяет обеспечить предельно разрешенную нагрузку выше 800 кгс/м2. Использовать его целесообразно при возведении зданий с массивным каркасом, при строительстве теплотрасс, а также в процессе сооружения непроходных проемов. Недостатком является высокая звукопроницаемость.
• Ребристое перекрытие представляет собой изделие из железобетона П-образной формы, имеющее продольные ребра в верхней части. В строительстве жилых зданий применение не представляется возможным, поскольку они не позволяют создать плоский потолок. Чаще их используют для возведения промышленных и вспомогательных зданий различного назначения. Ребристые плиты перекрытия могут иметь вес от 65 до 2650 кг. Отличаются такие панели наличием усиленного армирующего каркаса, способного выдерживать серьезные нагрузки на изгиб.

Стоимость плит

Цена плит перекрытия различного веса колеблется в пределах от 3 600 до 13 800 руб/шт. Стоимость изделия напрямую зависит от его массы и размеров. Ниже представлены цены московских компаний на пустотные плиты, размер которых составляет 6х1,5 м, а вес – 3 000 кг.

Компания	Цена, руб/штука
ООО «Мега-Торг»	13 800
ГрандСервис	12 683
Интернет магазин строительных материалов «Товарищи»	10 918
ООО «Смоленский кирпич»	12 300
Завод ЖБИ 4	12 358
СтройСервис	12 649
ПСО ТОР-ЖБИ	9 735

Как правило, доставка продукции осуществляется собственным автотранспортом предприятия, оборудованным манипуляторами, автокранами и низкорамными платформами. Панели из железобетона обойдутся вам дешевле, если вы сумеете самостоятельно организовать их вывоз с территории склада.

stoneguru.ru

Основные виды плит перекрытия, их технические характеристики и размеры

Существует множество видов и типоразмеров перекрытий. Каждый имеет свои отличительные особенности и маркировку.

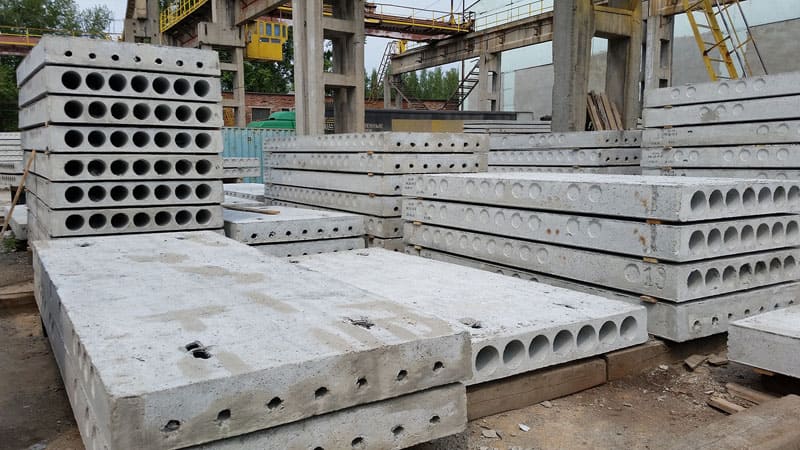

Устройство и маркировка пустотных (многопустотных) плит перекрытия

Пустотные плиты подойдут для возведения перекрытий жилых домов и строений. Полая структура позволяет снизить вес, при сохранении прочности.

Наличие пустот способствует уменьшению веса

Кроме того, пустоты способствуют сохранению тепла и повышению изоляционных характеристик.

Технические характеристики пустотных плит перекрытия по ГОСТ 9561–91

ГОСТ 9561 91 распространяется на пустотные плиты перекрытия, изготавливаемые из тяжёлых, лёгких и плотных силикатных бетонов.

Особая технология изготовления гарантирует высокие прочностные характеристики

Для того, чтобы правильно читать маркировку, запомните некоторые особенности. Обычно маркировка содержит три группы буквенно-цифровых значений, разделяемые символами.

• на первом месте обычно указывается тип панели, её длина и ширина в дециметрах;
• второй код – обычно буквенный. Кодировка говорит об используемом материале. Если изделие предварительно напряжено, дополнительно указывается класс стали и, при необходимости, вид бетона (С – силикатный, Л — лёгкий);
• третий код – дополнительные данные, которые могут быть важны при эксплуатации в определённых условиях: при перегреве, повышенной влажности, морозах.

Стандартные размеры по ГОСТу плит перекрытия (ПК)

Согласно ГОСТу размеры перекрытий строго стандартизированы. Диаметр пустот может составлять от  140 – 203 мм. Нормируются также следующие габариты:

• длина, которая может составлять 1,68–12 м,
• ширина, изменяемая в пределах 0,98–1,48 м;
• толщина, которая зависит от модификации панелей.

Устройство и маркировка ППС – нарезных железобетонных плит

Стендовые теплоизоляционные плиты относятся к более современным моделям. Используются для устройства межэтажных конструкций у объектов различного назначения. Маркируются компаниями по-разному: ППС либо ПБ.

Высокие прочностные характеристики – гарантия длительного срока службы

Технические характеристики

Такие плиты считаются более универсальными. Стендовые модели могут быть установлены как в вертикальном, так и в горизонтальном положении. В формовке плит используются замесы на основе бетона М400 – М550 с классом морозостойкости F 50 и водопроницаемостью W 2.

Для повышения класса прочности используется напряженная арматура из термопрочной стали ВР-2

Таблица размеров плит перекрытия, изготавливаемых по ГОСТу

Размеры изделия строго регламентируются требованиями ГОСТа и строительными нормами. При выборе перекрытий рассчитывается нагрузка под конкретный проект.

Обычно все данные можно уточнить у поставщика, на первом этапе поможет таблица размеров плит и перекрытий по ГОСТу

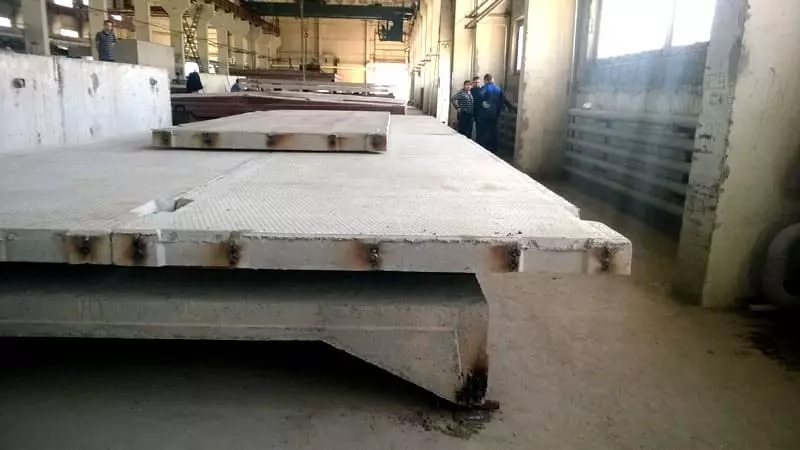

Устройство и маркировка ребристых плит

Существуют модификации плит в зависимости от функций. Для установки перекрытий многоэтажных строений используются плиты, как с продольными, так и с поперечными рёбрами жесткости.

Чаще всего эти перекрытия устанавливают на промышленных объектах и чердаках внушительных по площади комплексов

Главное условие, выдвигаемое при монтажных работах, – соблюдение шага несущей стены, который по максимуму может составлять 6 м.

Технические характеристики и маркировка

В поперечном сечении ребристые плиты похожи на букву «П». Их отличительной особенностью является усиление края специальными балками.

Маркировка ребристых изделий включает:

• буквы и цифры, характеризующие геометрические параметры и вес;
• коэффициент, отражающий несущую способность;
• тип и класс арматуры;
• тип и марку бетона;
• дополнительные свойства.

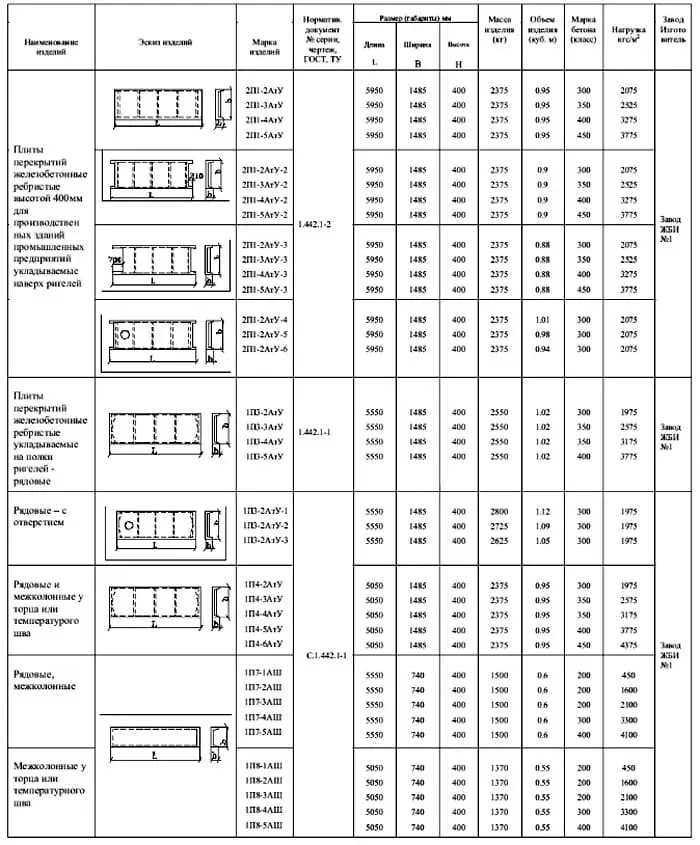

Необходимые данные можно найти в справочных таблицах

Размеры ребристых плит перекрытия, устанавливаемые по ГОСТу

Размеры ребристых плит перекрытия также унифицированы. Согласно ГОСТу длина такой плиты может составлять 2–12 м. Чаще всего используются размеры —  от 3,6 до 7,2 м. Ширина плит стандартная: 1; 1,2; 1,5 и 1,8 м.

Ребристые перекрытия используются для возведения высотных конструкций

Монолитные плиты

Иногда случается так, что стандартные размеры конструкции в данном случае не подходят. Тогда строители приступают к заливке монолитных конструкций.

Прямо на строительной площадке формируется опалубка под необходимый размер

Для заливки используется бетон марки не ниже М200.

Государственные стандарты и технические требования

Плиты перекрытия могут изготавливать только специализированные заводы с точным соблюдением всех норм и требований строительной сферы. Все размерные параметры, условия транспортировки и монтажа прописаны в документе  ГОСТ 9561-91.

Приняты следующие обозначения марок плит перекрытия:

• ПК – панель перекрытия с круглыми пустотами;
• НВ – армирование 1-рядное;
• НКВ – армирование 2-рядное;
• 4НВК – армирование 4-рядное.

Плиты перекрытия должны удовлетворять всем установленным показателям прочности, трещиностойкости и жесткости. Изделия, выпущенные по ГОСТу, имеют точно установленные формы и размеры, они проходят испытания контрольных нагрузок. Используя стандартизированные изделия, вы можете быть уверенными в их эксплуатационных качествах и в точности размеров.

Их изготавливают только из утвержденных марок бетона М300 или М400. Эти цифры показывают максимальную нагрузку, которую плита может выдержать на 1 кубической сантиметр в секунду. Например, плита из бетона марки М400 способна выдержать 400 кг/см3, а из бетона марки М300 – 300 кг/см3.

Не требует дополнительного ухода и облегчает отделку финишными покрытиями, становясь основой

Прочность материала определяется степенью армирования. Армирование выполняется с помощью прочных элементов из нержавеющей стали класса А3 и А4, которые увеличивают прочность изделий и его устойчивость к температурным перепадам и воздействию коррозийных реакций.

Процесс армирования плиты включает в себя три основных этапа:

• создание из арматурных элементов сетки;
• распределение напряжения деталей по всей поверхности панели;
• заливка формы бетоном.

Плиты перекрытия имеют предельно допустимый уровень жесткости и прочности. Они обладают хорошими звуко-, водо- и теплоизоляционными свойствами. Транспортировка и хранение изделий должно осуществляться также, на основе норм и стандартов, прописанных в правилах ГОСТ.

Производство, состав и сфера применения бетонных плит перекрытия и других типов изделий

Строительные плиты производятся на специализированных предприятиях или заводах, которые занимаются выпуском железобетонной продукции. Сортамент товаров чаще представлен не только различными видами перекрытий, но и другими изделиями, среди которых:

сваи;

Бетонные плиты представляют собой железобетонные изделия, широкого спектра применения

• блоки и подушки для фундамента;
• лестничные пролёты;
• тротуарная плитка;
• стеновые панели.

Свойства и характеристики изделий из бетона зависят от типа конструкции, качества используемой бетонной смеси и других материалов, а главное – от соблюдения технологии производства. В основном технические параметры товара зависят от свойств двух основных составляющих элементов:

• бетона;
• стальных армирующих деталей.

При строительстве домов и промышленных объектов применяются плиты: перекрытия, фундаментные, стеновые

В зависимости от типа изделия выбирается марка используемой стальной арматуры и бетона, а также определяется количество слоёв армирования, диаметр проволоки и шаг сетки. Чем больше применялось арматуры, тем более высокими прочностными характеристиками отличается конечный продукт. Для усиления плит перекрытия или других изделий используются определённые виды арматуры, обозначение которых содержится в маркировке каждого изделия:

• Вр-II – высокопрочная проволока;
• A-IV, А-V, A-VI – горячекатаный пруток;
• Ат-IV, Ат-VI, Ат-V – пруток, отличающийся повышенной прочностью;
• К-7 – арматурный канат, имеющий наилучшие характеристики прочности.

К особенностям производства относят следующие моменты:

1. Фундаментная бетонная плита имеет большее сечение по сравнению с обычными плитами перекрытия.
2. Разнонаправленная укладка армирующего профиля улучшает нагрузочные свойства изделий, особенно это касается нагрузки на изгиб.
3. Для предотвращения растрескивания в опорных точках по периметру плит прокладывается усиленный опорный пояс.
4. Для более удобной транспортировки и укладки на поверхности плит монтируются грузоподъёмные петли.

Дорожные плиты постоянно совершенствуются

Прочность готовых изделий зависит от марки употребляемого бетона. Обычно применяется бетонная смесь М-200 или М-300, имеющая класс прочности не ниже В-22,5. В случае использования особых типов бетона наносится дополнительная маркировка: ячеистый бетон – Я, жаростойкий – Ж, пористый – П. На частных и промышленных стройках применяются следующие типы плит:

• перекрытия;
• фундаментные;
• стеновые внутренние или наружные панели;
• плиты покрытия.

Именно эти виды ЖБИ составляют основу каркаса здания. Помимо этого, производятся плиты бетонные тротуарные и дорожные. В отдельную группу можно выделить бетонные изделия, применяемые для создания заборов и других ограждений.

Преимущества

Плиты перекрытия сборные железобетонные обладают определенными достоинствами и недостатками. Плюсов их использования в монтаже различных зданий гораздо больше, поэтому разные типы изделий активно применяются в строительстве тех или иных объектов.

Основные достоинства плит перекрытия:

• Правильные геометрические размеры, ровность и гладкость плит – что значительно облегчает расчеты, монтаж, дальнейшую отделку поверхностей.
• Простота выполнения конструкции – не нужно ни монтажных опор, ни опалубки, плиты легко и просто монтируются в любую конструкцию.
• Скорость выполнения работ – сразу после установки плиты можно эксплуатировать (а не выжидать, как в случае с заливкой бетоном, 28 дней).
• Возможность нагружать плиту сразу же после завершения монтажа.
• Прекрасные звукоизоляционные и теплоизоляционные характеристики.
• Высокие показатели прочности, надежности, жесткости.
• Более легкий монтаж различных коммуникаций – когда выполняется сборное железобетонное перекрытие из многопустотных плит, в отверстиях которых можно прокладывать кабеля, трубы и т.д.

Из недостатков применения плит в строительстве стоит отметить лишь необходимость в привлечении спецтехники для монтажа и возможные проблемы с доставкой. Но эти минусы условны, так как производством плит занимаются многие предприятия не только в Москве, да и в регионах, а аренда крана не представляет сложностей.

Производство плит

Как производятся железобетонные плиты? Главное в производстве – бетон. Он получается путем смешения песка и щебня. Этот материал отличается высоким сопротивлением к сжатию, и способен легко растягиваться. Для повышения прочности используется арматура, изготавливаемая из композита и стали. Бетон для арматуры является антикоррозийным средством.

Щебень своего рода инертный материал, с которым цемент не вступает в какую-либо реакцию. Часто носит определение – заполнитель. Способен изменить структуру плиты.

Для производства железобетонной плиты берется щебенка разной фракции и мелкая, и крупная. На выбор влияет назначение изделий и задачи конструктора.

В качестве арматуры может применяться проволока или другая сталь. Арматура делится на два вида:

1. — рабочая, представляющая собой низ плиты, который работает на изгиб;
2. — монтажная – непосредственно скелет всей конструкции.

Оно может быть:

1. Опалубочным — базируется на применении готовых форм с предварительным установлением металлической арматуры и затем заливкой бетоном. Такой способ придает изделию прочность, качество плоскости, тепло и звукоизоляционные свойства, высокие эксплуатационные свойства.
2. Безопалубочным – изготовление проходит на конвейере, по которому беспрерывно перемещается железобетонная лента, накрываемая теплоизоляционным материалом и нагреваемая до нужной температуры. Затем лента разрезается на нужные фрагменты. Плюс данного способа в том, что можно выполнить любые по длине плиты.

Изготовитель обязан придерживаться ГОСТов:

• 26434-85
• 25912-2015
• 25912.0-91
• 25912.1-91
• 25912.2-91
• ГОСТ 25912.3-91

Технологический процесс

Работа начинается с создания чертежа, на основе которого создается изделие.

Процесс можно разделить на следующие этапы:

1. В форму изделия помещается каркас, выполненный из арматуры в виде ребристых стержней, которые предварительно натягиваются с применением электрического тока или домкрата.
2. Происходит крепление стержней на форму.
3. Затем наступает очередь конвейерной линии, стендов специального характера, роликового формирования.
4. Когда структура сформирована, плита подвергается тепловому воздействию в специальных камерах. Это позволяет повысить скорость затвердевания бетона. Плита в течение 10 часов приобретает прочность до 60 процентов, что равняется 25 суткам при обычных условиях.
5. После приобретения прочности, крепления на форме убираются.
6. Стержни сжимают так, чтобы сформировать нужное состояние для плиты.

Каждая компания изготовитель привносит что-то свое в процесс производства железобетонной плиты, чтобы выделиться большей производительностью и более привлекательной ценой.

Условия хранения

• — Хранить только в горизонтальном виде;
• — плиты не должны касаться грунта;
• — необходимо обеспечить надежное основание, которое не будет промокать и гнить;
• — высота основания должна быть достаточной, чтобы в случае проседания, плиты не достали грунт;
• — между плитами укладываются деревянные рейки в строгой последовательности одна над другой на расстоянии до 40 см от края;
• — допустимое количество плит в штабеле 10 штук.

Основные виды

Плиты перекрытия всех видов представляют собой изделия из конструкционного бетона с обязательным упрочнением стальной арматурой либо сеткой.

Таблица 1. Основные виды плит перекрытия

№	Маркировка	Конструкция	Особенности
1	П	Полнотелая, монолитная	Высокая прочность, большой вес
2	ПТ	Монолитная, полнотелая	Высокая прочность, большой вес
3	ПК	Пустотная	Изготавливается опалубочным способом
4	ПБ	Пустотная	Изготавливается безопалубочным способом
5	НВ	Пустотная	Изготавливается методом пропаривания в металлических формах
6	2ПБ	Пустотная утолщённая	Изготавливается безопалубочным способом, толщина увеличена
7	ПНО	Пустотная	Изготавливается опалубочным способом, толщина уменьшена
8	3,1ПБ	Пустотная	Изготавливается безопалубочным способом, толщина уменьшена
9	1,6ПБ	Пустотная	Изготавливается безопалубочным способом, толщина уменьшена
10	ПГ	Ребристая	Устойчива к сейсмическим и вибрационным нагрузкам
11	ПР	Ребристая	Устойчива к сейсмическим и вибрационным нагрузкам
12	ПП	Ребристая	Устойчива к сейсмическим и вибрационным нагрузкам

В таблице перечислены лишь основные, самые распространённые в нашей стране серии железобетонных перекрытий. Конструкторы постоянно  разрабатывают новые модели и модифицируют старые серии, так как развитие индустрии ЖБИ проходит динамично, внедряются новые материалы и технологии. Но подавляющее большинство производителей работают по стандартным, проверенным технологическим решениям, особенно в сегменте малоэтажного жилищного строительства.

Пустотные плиты

Сегодня доступно много вариантов изготовления либо монтажа перекрытий и покрытий, большинство из них основаны на применении сборных железобетонных пустотных плит.

Единственное условие при самостоятельном выборе изделий для перекрытия: детальное изучение характеристик и размеров плит.

Плиты серий ПК и ПБ различаются технологией производства, но имеют одинаковую стандартную толщину 220 мм.

ПК (а также ПНО) изготавливаются с использованием опалубки для каждого изделия. В неё устанавливается армирующий каркас, далее изделие уплотняется с применением вибрационного оборудования. Это традиционная технология, по которой трудно допустить критические ошибки при изготовлении. Иногда застройщику необходима информация по числу возможных сторон опирания плиты. Для этого в маркировке плит ПК имеется уточнение: изделие, обозначенное ПКТ, может опираться на 3 стороны, а ПКК – на четыре.

Изделия ПБ (а также 2ПБ, 3,1ПБ, 1,6ПБ) заливаются бетонной смесью на непрерывно движущемся конвейере. После затвердевания плиту-полуфабрикат разрезают на плиты-отрезки нужной длины. Это безопалубочная технология.

Безопалубочные изделия имеют более точную геометрию и гладкую поверхность.

Плиты ПНО, 3,1ПБ и 1,6ПБ производятся из тяжёлого бетона. Их главное отличие от ПБ и ПК – уменьшенный размер толщины – 160 мм.

Изделия 2ПБ имеют толщину 265 мм.

Полнотелые плиты

ЖБИ типа ПТ и П мало востребованы у застройщиков индивидуальных жилых домов. Эти плиты востребованы в устройстве различных тоннелей лоткового типа, камер, каналов, в том числе под автодорогами и железнодорожными путями.

Плиты ПТ и П не имеют технологических пустот, обладают высокой жёсткостью, толщина достигает соответственно 160 и 120 мм.

Ребристые плиты

Перекрытия ПР универсальны, но, как правило, используются при сооружении больших промышленных и торговых объектов.

ПГ используются для покрытия сооружений — как крыша бесчердачных зданий.

Высота плит этого типа измеряется по рёбрам жёсткости, устроенным вдоль изделий. Она составляет 300 либо 400 мм, по горизонтальной плоскости – не меньше 50 мм.

Железобетонные сборные перекрытия – общая информация по монтажу

При выполнении монтажных мероприятий обратите внимание на соблюдение следующих моментов:

• укладку панелей с минимальным зазором между боковыми поверхностями;
• прочность соединения панелей анкерами;
• выравнивание уровня опорной поверхности по периметру капитальных стен;
• контроль правильности монтажа на стены и обеспечение горизонтальности;
• возведение внутренних перегородок после завершения монтажа.

Ширина опирания зависит от материала стен и составляет:

• для панельных конструкций – 10 см;
• для опор из кирпича и пористого бетона – 12 см;
• для внешних несущих стен здания – 25 см.

При выполнении монтажных работ необходимо правильно устанавливать сборные плиты перекрытия.

Недостатком сборных плит из железобетона (как и других жби) является достаточно высокий вес, что значительно ограничивает область их применения в строительстве

Допускаются следующие варианты установки:

• на опорную поверхность двух параллельно расположенных стен опираются короткие стороны плиты. В данном варианте арматура демпфирует изгибающие нагрузки, бетон сохраняет прочность и не растрескивается;
• на три стены, формирующие П-образный контур. Приведенный метод используется при установке крайних плит, контактирующих длинной стороной со стеной. Под влиянием усилий деформируется только консольная сторона.

Характерные ошибки, вызывающие нарушение целостности бетона с образованием трещин:

• опирание панелей по контуру строения длинными сторонами;
• установка плит на три опорные поверхности, расположенные параллельно;
• монтаж изделий на торцевые плоскости двух стен с консольным выносом;
• опирание панелей на торцы отдельно расположенных колонн;
• защемление опорных поверхностей с одной или двух сторон.

Расчет пошагово

В автоматическом режиме выполнить расчет плиты перекрытия для жилого здания поможет онлайн-калькулятор – нужно только ввести геометрические размеры конструкции и марку используемого бетона. Вычисление производится на основании нормативных параметров и нагрузок, которые регламентированы СНиП 2.01.07-85.

Методику самостоятельного определения параметров рассмотрим ниже.

Определение расчетной длины плиты

Основными понятиями при проектировании геометрии монолитной плиты являются проектная и физическая длина. Под понятием «расчетная длина» следует понимать минимальное расстояние между наиболее удаленными стенами. Из этого можно сделать вывод, что физическая длина будет всегда больше проектной.

Монолитная плита перекрытия может быть однопролетной (опираться по длине только на 2 несущие стены) и многопролетной (опираться на 3 и более стеновые конструкции). Опирание на стены может быть выполнено жестко (с защемлением) и шарнирно.

Рисунок 3. Схема жесткого опирания

Рисунок 4. Схема шарнирного опирания

Рисунок 5. Схема многопролетного монолитного перекрытия

Толщину плиты можно рассчитать по соотношению 1:30 к расчетной площади перекрытия. Обычно она составляет не менее 200 мм.

Предварительное определение класса арматуры и марки бетона

Расчет междуэтажного (межэтажного) перекрытия начинается с определения класса арматуры. Это можно выполнить вручную или выбрать из таблицы на рис. 6.

Рисунок 6. Формула и таблица для выбора класса арматуры

Класс арматуры без расчетов подбирается по значению a_R, обозначающему расстояние от центра поперечного сечения прутка до нижнего уровня плиты. С увеличением данного расстояния (его минимальное значение должно быть не меньше диаметра самой арматуры, но и не менее 10 мм) повышается прочность сцепления прутка с бетоном. Также его можно принять по коэффициенту ξ_R, который высчитываетсяпо формуле, приведенной на рис. 6.

При выборе марки бетона нужно учитывать, что этот материал является неоднородным, поэтому его физико-механические свойства (даже при условии изготовления образцов из одного замеса) характеризуются значительным разбросом.

Важно знать, что при расчетах нужно учитывать и марку бетона, и класс арматуры. При этом сопротивление бетона на сжатие не допускается принимать большим, чем сопротивление арматуры – т.е

в сущности, на растяжение будет работать именно армирующий каркас.

Как правило, при сооружении перекрытий в жилых зданиях применяются бетонные смеси марок М250-М350 (В20-В25). Для армирующего каркаса обычно применяется арматура А400 или А500.

Определение нагрузки на плиту

Расчет бетонной плиты перекрытия всегда направлен на определение распределенной нагрузки. Для этого нужно просуммировать собственный вес горизонтальной конструкции и вертикальные нагрузки.

Масса будущей плиты толщиной 200 мм определяется с учетом плотности бетона и, как правило, составляет в пределах 500 кг/м2. Согласно строительным нормам нормативные нагрузки от вышерасположенных строительных конструкций на перекрытие в зданиях жилого типа принимаются равными от 200 до 800 кг/м2 – берем среднее значение в 500 кг/м2. В результате получаем общую распределенную нагрузку 1000 кг/м2.

Основные принципы того, как рассчитать плиту перекрытия, рассмотрены в следующем видео:

Максимальное изгибающее напряжение всегда приходится на центр монолитного перекрытия, которое опирается на стены по контуру. Для расчета изгибающего момента нужно воспользоваться формулой, приведенной на рис. 7.

Рисунок 7. Воздействие изгибающего момента и формула для его расчета

Пример расчета изгибающего момента, воздействующего на монолитную плиту перекрытия при пролете длиной 6 м:

М_мах=(1000×62)/8=4500 кг/м

Подбор сечения арматуры

Для создания армирующего каркаса применяется рифленая арматура. Согласно строительным нормам диаметр прутков выбирается не менее 10 мм для двухрядной и 12 мм для однорядной вязки в зависимости от длины перекрытия. Размер ячеек сетки подбирается 200х200 мм или меньше, но в этом случае увеличится общий вес монолитной конструкции.

Фото 8. Внешний вид армирующего каркаса

При соединении опалубки с каменной стеной армирующий каркас применяется несколько способов, показанных на рис. 9

Рисунок 9. Способы соединения опалубки с каменной стеной

Что собой представляют ребристые плиты, их основные характеристики

Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:

1. Плиты, которые отличаются отсутствием проёма в полке, маркируются буквами ПГ.
2. Блоки, в которых имеется врезанный проем, характеризуются маркировкой ПВ. Главное преимущество использования ребристых плит этой марки – возможность проведения воздуховода или создание вентиляционной шахты.

Основными сферами использования ребристых плит являются чердачные помещения, гаражные покрытия или подвальные сооружения

Из-за особого внешнего вида и специфических характеристик П-образные плиты перекрытия чаще применяются при строительстве нежилых конструкций, таких как гаражи или склады. При возведении жилых зданий использовать такого рода плиты для создания межэтажного пространства нецелесообразно, потому как они не имеют такой ровной поверхности, как другие варианты перекрытия. Неровный потолок будет выглядеть некрасиво, эстетично обшить его будет непросто, а также возникнут сложности с прокладкой коммуникаций.

Основная отличительная особенность ребристых панелей по сравнению с другими видами перекрытия – высота. Толщина бетонной плиты П-образной формы обычно находится в пределах 30-40 см. Более тонкие варианты используются для возведения мелких зданий и для отделения чердака от помещения. Плиты толщиной 40 см часто можно встретить на строительных площадках объектов промышленного назначения.

Размеры ребристых плит перекрытия отличаются друг от друга также и по ширине: значение этого параметра находится в пределах 1,5-3 м, причём каждый вид имеет свои преимущества. Так, строительство с использованием трёхметровых панелей будет проходить быстрее ввиду большей ширины, что позволит сократить не только временные, но и трудовые затраты. Если же применять более узкие полутораметровые плиты, постройка выйдет прочнее.

Одним из недостатков ребристых элементов перекрытия является невозможность их использования при строительстве жилых объектов

Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры

По сравнению с размерами плит ПК, перекрытия из ребристых панелей значительно превосходят их по длине. В основном на производствах встречаются изделия, длина которых составляет 6 или 12 м. Для индивидуального изготовления доступны также варианты панелей 18-метровой длины

Как и в других случаях, от размера плит зависит и их масса, что особенно важно учитывать при транспортировке изделий и при создании плана монтажа. Плита перекрытия для дома размером 12 м может весить от 4 до 7 тонн, хотя средним значением считается масса 1,5-3 тонны. При желании можно заказать плиты из более лёгкого бетона, что отразится на весе изделия

Все П-образные конструкции для удобства оснащаются монтажными петлями.

При покупке нужно обращать внимание на присутствие отверстий, предназначенных для прокладки коммуникаций, а также на марку бетона, используемого в производстве. Все эти характеристики в итоге и влияют на несущую способность постройки

По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²

Что касается цены, то ребристые плиты, по сравнению с плитами ПК, немного дешевле, а также по весу они легче многопустотных перекрытий. Главная причина, по которой их приобретают реже других вариантов, – высокая проводимость холода.

Ребристые элементы перекрытия производятся с ребрами как в одном направлении, так и в двух

Толщина плиты перекрытия на верхней полке не превышает 5 см. Это значит, что даже при небольшой минусовой температуре тонкая полка за короткое время пропустит холод внутрь здания. По этой причине ребристые перекрытия нуждаются в дополнительном утеплении, что влечёт за собой лишние временные и финансовые затраты. В таблице указано, какие бывают размеры плит перекрытия:

Размеры (длина, ширина), мм	Толщина, мм	Вес, кг
1170х390	90	65
1370х390	76
1570х390	87
1770х390	100
2370х390	120	154
2570х390	167
2970х390	150	197
3170х390	206
3370х390	227
3570х390	240

Расчет количества плит и их размеров для частного дома

Размеры плит и схема их раскладки по перекрытию, как правило, определены в проекте строительства дома. Но в российском частном домостроении возможны любые чудеса. Часто под лозунгом экономии где-то на просторах интернета изыскивается проект дома либо заказывается самый недорогой проект. Строить по таким исходникам опасно, вот и приходится застройщику разбираться с плитами по ходу строительства. Но это не страшно, если подходить к решению проблемы ответственно, понимая главные моменты, — потребность и габариты плит перекрытия:

Длина плит – это расстояние между опорными стенами плюс расстояние, необходимое для надёжного опирания плит на несущие стены.

Ширина плит подбирается так, чтобы полностью перекрыть строение. При новом строительстве стены возводятся с учётом размеров плит перекрытия. Изделия укладываются вплотную, впритык к стенам, не опираясь на них. Перегородки не несущие (межкомнатные) в расчётах не учитываются: плиты укладываются сверху без опирания или впритык к перегородкам.

При невозможности обеспечить перекрытие полностью, оставшийся участок заливается монолитным бетоном с армированием в подготовленную опалубку. Лучше добавить монолитом недостающую часть перекрытия, чем перекрывать с «запасом», а потом отрезать излишки. Нельзя самостоятельно резать заводские напряжённые плиты без профессионального понимания процесса.
