Вентиляция в частном доме

Содержание:

Расположение и размеры каналов вентиляции

Минимальный размер стороны канала естественной вентиляции — 10 см., а минимальная площадь сечения — 0,016 м2., что примерно соответствует диаметру стандартной трубы вентканала — 150 мм.

Канал минимального размера обеспечит вытяжку воздуха в объеме 30 м3/час при длине вертикальной трубы более 3 м. Для повышения производительности вытяжки увеличивают площадь сечения канала или длину канала. Каналы длиной менее 2 м. не обеспечивают необходимой интенсивности естественной вентиляции.

На практике длина канала вентиляции на этаже обычно задается конструктивными соображениями — числом и высотой выше расположенных верхних этажей, высотой чердака, длиной трубы над крышей. На этаже длина всех каналов должна быть одинаковой. Делается это для того, чтобы сила тяги в каждом канале на этаже была примерно одной и той же.

Размеры сечения каналов на этаже то же часто делают одинаковыми, но уже из конструктивных соображений — так удобнее. Производительность канала вентиляции в том или ином помещении этажа настраивают, выбирая размер вентиляционной решетки.

Каналы вентиляции из помещений дома на разных этажах размещают рядом, объединяя их в блок каналов вентиляции.

Из конструктивных соображений, несколько вентиляционных каналов из помещений одного этажа стараются проложить рядом, в одном месте — создают блок каналов вентиляции.

Примеры рационального объединения вытяжных вентиляционных каналов на этаже в один блок (стояк).

Блок каналов вентиляции в каменных домах обычно размещают внутри несущей внутренней стены дома или пристраивают к стене.

Блок выкладывают из кладочных материалов, например, кирпича. В кладке из кирпича удобно делать каналы сечением, кратным размерам кирпича с учетом толщины швов — 140х140 мм. (1/2 х 1/2 кирпича, 196 см2) или 140х270 мм. (1/2 х 1 кирпич, 378 см2)

Блок керамзитобетонный вентиляционный двухканальный 390х190х188 мм. Проходное сечение одного  канала 168 см2Бетонные блоки для кладки каналов вентиляции в частном доме. Высота блока 33 см., ширина 25 см., толщина стенки 4 см. Проходное сечение одного канала 12х17 см. (204 см2)

Выпускают пустотелые бетонные блоки, специально предназначенные для кладки вентиляционных каналов.

Блок каналов вентиляции из кладочных материалов обязательно должен иметь опору на фундамент или на железобетонное перекрытие.

В иных случаях, например, в деревянных или каркасных домах, блок каналов вентиляции собирают из пластмассовых или стальных оцинкованных труб.  Блок из труб закрывают коробом.

Как несколько каналов объединить в один канал

В частном доме число каналов невелико, поэтому объединять потоки воздуха из нескольких каналов (помещений или этажей) в один, как это часто делают в многоквартирных домах, нет необходимости. Каждый канал естественной вентиляции в частном доме должен начинаться в помещении и заканчиваться в оголовке на крыше. Любое объединение двух и более каналов ухудшает работу вентиляции.

В некоторых случаях все же возникает необходимость несколько каналов совместить, объединить в один общий канал естественной вентиляции.

Читайте: Как несколько каналов объединить в один общий канал вентиляции

Производительность канала вентиляции

Производительность одиночного канала вытяжной вентиляции сечением 12х17 см.(204 см2) из бетонных блоков в зависимости от высоты канала и температуры в помещении:

Производительность каналов естественной вентиляции сечением 12 х 17 см. (204 см2) в зависимости от высоты канала и температуры в помещении (при температуре наружного воздуха 12 оС)

Чтобы определить производительность для промежуточных значений высоты канала, постройте график зависимости по осям: высота канала и производительность.

Подобные таблицы можно найти для каналов вентиляции, которые сделаны из других материалов.

Впрочем, для каналов вентиляции такого же сечения (204 см2), но выполненных из других материалов,  производительность будет отличаться от указанной в таблице незначительно.

Для канала другого сечения величину производительности из таблицы допустимо пропорционально увеличить или уменьшить.

Для увеличения производительности канала вентиляции одной и той же высоты необходимо пропорционально увеличивать площадь сечения канала. Для этого, например, выбирают бетонный блок с отверстием большего размера, или используют для вентиляции одного помещения два или три канала указанного выше размера.

Бесканальная принудительная вентиляция

Приточники данной категории считаются оптимальным решением проблем с подачей свежего воздуха в квартиру многоэтажки и частный дом. Они достаточно мощные, независимы от изменений погоды, а их монтаж не вызывает особых трудностей.

Усовершенствованный стенной клапан

Настенный проветриватель с побуждением воздушной струи – модернизированный аналог стенового приточного клапана. Принципиальное отличие конструкции – наличие вентилятора, осуществляемого нагнетание воздушной струи.

Производительность механического притока определяется скоростью работы вентилятора. От выбранного режима зависит количество потребляемой энергии и шумовые характеристики

Принцип работы проветривателя:

  1. Вращающие лопасти вентилятора нагнетают подачу уличного воздуха.
  2. Проходя по воздуховоду, воздушные массы подвергаются очистке и поступают в квартиру.
  3. Отработанный воздух продвигается в сторону вытяжных воздуховодов и выводится через вентиляционное отверстие.

Степень очистки подаваемого воздушного потока зависит от встроенной системы фильтрации. Оптимально, если проветриватель оснащен разными типами фильтров.

Проветриватель с вентилятором работает даже при слабоэффективной вытяжной системе. Принудительная подача увеличивает давление воздуха, что позитивно сказывается на производительности вытяжки.

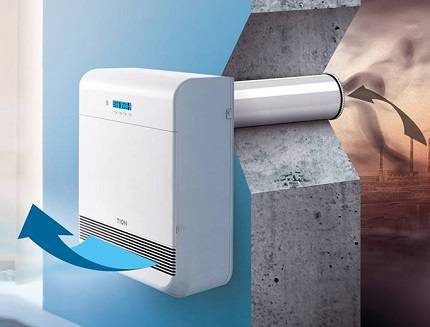

Бризер – компактная вентустановка с климат-контролем

Бризер предназначен для поддержания циркуляции воздуха внутри помещений площадью 10-50 кв.м. Прибор решает одновременно несколько задач: подача чистого воздуха и его нагрев до заданных температурных значений.

Основная область применения бризеров – жилые помещения, то есть коттеджи, дома частного типа и квартиры. Востребован прибор и в небольших офисах

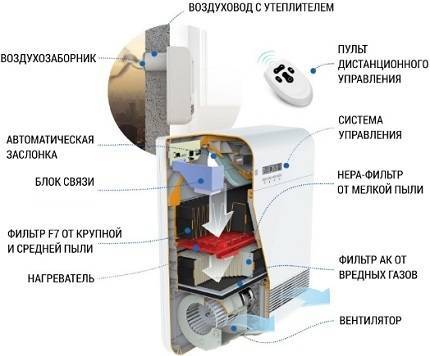

Бризер – технически сложный прибор с опцией климат-контроля и системой управления. Составляющие элементы приточной установки:

  1. Воздухозаборник с решеткой – защищает устройство от попадания насекомых и дождевой воды вовнутрь.
  2. Утепленный воздуховод – герметичный канал, обеспечивающий приток воздуха. Теплоизоляционный вкладыш препятствует промерзанию стены и снижает уровень шума.
  3. Автоматическая заслонка – открывает канал притока уличного воздуха после включения прибора и перекрывает после выключения. Элемент препятствует просачиванию холодного воздуха в квартиру.
  4. Вентилятор отвечает за объем всасываемого воздуха с улицы.
  5. Блок связи и система управления – «мозги» бризера, отвечающая за все рабочие процессы устройства.

Компактная установка оснащена полноценной система фильтрации. Каскад фильтров реализует три степени очистки.

Грубый фильтр – удаление средних и крупных частиц (шерсть, пыль, пыльца растений). НЕРА-фильтр – задержание частиц размером 0,01-0,1 микрон, в том числе спор плесневых грибков и бактерий. АК-фильтр – угольная фильтрация дыма, запахов и промышленных выбросов

Бризер – оптимальное решения создания вентиляции в квартире с фильтрацией, обеспечивающее до 80-90% очистки воздушных масс от атмосферной пыли. Процесс установки прибора достаточно прост:

Кондиционеры с подачей свежего воздуха

Производители сплит-систем предложили свой вариант решения вопроса нехватки свежего воздуха и разработали кондиционеры с подмесом воздуха извне.

Особенности конструкции сплит-системы с приточкой:

  • поступление воздуха осуществляется по трубкам-воздуховодам, идущими от внешнего блока к внутреннему;
  • на уличном корпусе предусмотрена турбина с системой фильтрации, отвечающая за подачу и чистку воздуха.

Некоторые модели вентустановок оборудованы кислородным концентратором, а уровень кислорода в помещении контролируется специальными датчиками.

Кислородный концентратор пропускает уличный воздух сквозь мембранную перегородку, отделяющую кислородные молекулы от прочих газообразных веществ. В результате концентрация кислорода увеличивается

Принцип действия «сплит-системы с подмесом»:

  1. Свежий воздух посредством всасывающего вентилятора поступает по воздуховоду к испарительному (внутреннему) блоку.
  2. Уличные воздушные потоки смешиваются с комнатным воздухом.
  3. Пройдя фильтрацию и дополнительную обработку (охлаждение, нагрев) воздушные потоки поступают вовнутрь квартиры.

Несмотря на неплохую задумку технологов, такие модели климатических систем мало востребованы. Кондиционеры с приточкой громко работают и не в состоянии обеспечить полноценную вентиляцию квартиры. Кроме того, стоимость усовершенствованного оборудования на 20% превышает цену обычного кондиционера.

Схема вентиляции частого дома

Сеть для распределения воздуха состоит из труб, фасонных изделий (поворотных элементов, разветвителей, переходников), распределяющих устройств (диффузоров, решеток). На ее основании можно определить:

  • рабочее давление вентилятора — оно зависит от технических параметров агрегата, типа и диаметра воздуховодов, числа поворотных и соединительных элементов, используемых распределителей воздуха. Чем длиннее магистраль и больше на ней разных соединителей, поворотов, переходников, тем большее давление должен создавать вентилятор;
  • скорость передвижения воздушных масс — зависит от диаметра магистралей. Для жилых домов это 2,5-4 м/с;
  • уровень шума — зависит от сечения магистралей и скорости передвижения по ним воздуха. Тихую работу вентсистемы обеспечат трубы большого диаметра. Если установить их нет возможности, используют магистрали сечение 160-250 мм, оснащенных распределительными решетками 20х20, или 20х30 см.

Согласно межгосударственному стандарту (ГОСТ 21.602-2003), на схеме должны быть отображены все элементы вентиляционной системы. Они обозначаются определенными символами и подписываются.

Схема вентиляционной системы

В данном документе также содержатся ссылки на другие нормативные акты, регламентирующие графическое обозначение направления воздуха в системе вентиляции, ее составляющих элементов (вентиляторов, труб).

Трубы

Чтобы проживание в коттедже было комфортным и безопасным для человека, необходимо организовать его вентилирование. Это не только обеспечит благоприятный микроклимат, но и продлит эксплуатационный срок самого сооружения. Существует несколько видов обустройства воздухообмена в помещениях. Выбор конкретной системы зависит от площади, конструктивных особенностей дома, количества проживающих в нем людей, бюджета. Чтобы она работала эффективно, ее планирование и монтаж лучше поручить профессионалам, имеющим опыт работы в данной сфере.

Устройство вентиляции в частном доме своими руками

Шаг № 1 Расчеты

Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:

Р=VхK, где

V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;

K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.

Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:

  • Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
  • Толщина стен помещений.
  • Количество бытовой и компьютерной техники.
  • Площадь остекления.
  • Расположение здания относительно сторон света.
  • Наличие (отсутствие) преобладающего ветра в этой местности.
  • Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.

Шаг № 2 Естественная вентиляция: улучшение параметров

Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

Принцип вентсистемы в двухэтажном частном доме

В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм).  С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).

Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.

Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).

Шаг № 3 Приточная и вытяжная вентсистемы

Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.

Рекупепатор для вентсистемы

Приточная вентиляция в частном доме, монтируется в стену таким образом:

  • С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
  • В него вставляется труба с утеплителем.
  • На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
  • Подключение к электрической сети.
  • Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.

Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.

Шаг № 4 Вентиляция в частном доме своими руками схема

Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.

Энергоэкономиное устройство вентканала

Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:

  • воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
  • очищается от вредных примесей атмосферы;
  • нагревается до необходимой температуры;
  • далее, по воздухопроводу, поступает во все помещения дома;
  • отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
  • отдает свое тепло входящему холодному воздуху;
  • из рекуператора, по вытяжной трубе – в атмосферу.

Вытяжная вентиляция

Установка не требует больших материальных затрат
Установка вытяжной вентиляции в загородном доме, как и приточной, также не требует больших материальных затрат.

Схема вытяжной вентиляции

Отработанный воздух механически удаляется вентиляторами, в результате чего в помещениях образуется пониженное давление. В результате этого через специальные клапаны или форточки и дверные щели в помещения загородного дома поступает приточный воздух.

Схема вытяжной вентиляции в загородном доме

В качестве вытяжной вентиляции в доме могут применяться вытяжные вентиляторы

Желательна установка фильтров
В систему вытяжной вентиляции загородного дома желательна установка фильтров для очистки поступающего приточного воздуха.

Требуется увеличение мощности системы отопления, рекуперации тепла нет
Для нагрева поступающего приточного воздуха также необходимо увеличение мощности системы отопления. И рекуперация тепла в этом типе вентиляции зданий невозможна.

Перечисленные выше недостатки могут сказаться и на вашем комфорте, и на увеличении эксплуатационных затрат на систему вентиляции.

В большей части этих недостатков лишены системы приточно-вытяжной вентиляции, проектирование и монтаж которых предлагает наша компания.

Как определить, что в квартире неисправная система вентиляции

Многоквартирные дома оснащают естественной системой вентиляции. На кухне и в санузлах установлены специальные отсеки, через которые по каналам отработанный воздух выходит на улицу. Спустя несколько лет эксплуатации шахты загрязняются и хуже отводят воздушные массы.

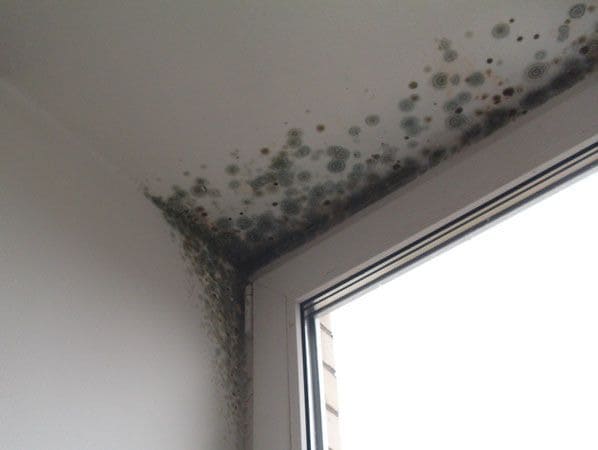

На то, что система вентиляции в квартире работает неисправно, указывают следующие признаки:

  • повышенная влажность в ванной;
  • образование конденсата на зеркалах и окнах;
  • неприятные запахи в санузле;
  • распространение дыма и пара из кухни по всем комнатам;
  • спертый воздух в помещениях.

Приточная вентиляция в квартире решает эти проблемы, она обеспечивает постоянный поток свежего воздуха. Микроклимат становится комфортным для работы и отдыха.

Приточная вентиляция в частном доме

Загородный дом также нуждается в вентиляции, поскольку представляет собой целый комплекс бытовых помещений. В зависимости от назначения в них устанавливается разный микроклимат. Установка приточной вентиляции позволит направить воздух заданной температуры в заданном направлении. Особую потребность в обеспечении вентиляции в доме испытывают владельцы бассейнов, которые расположены в доме. Ведь из-за избыточной влажности может пострадать крепление узлов, а со временем и вся конструкция.

К системе вентилирования в доме выдвигаются требования:

мощность;

возможность создания разветвленной системы, с заданными параметрами для каждого помещения;

автоматическое управление приточной вентиляцией (обычно с помощью технологии wi-fi);

в холодную пору коттедж нужно обогревать, тогда нагретый отработанный воздух можно пустить на подогрев приточной вентиляции. Летом же желательно охлаждать поступающий воздух. Тогда устанавливаются рекуператор и/или кондиционер.

Преимущества и недостатки естественной вентиляции

Главное преимущество естественной вентиляции — простота и дешевизна построения системы, принудительная же может похвастаться более эффективной и качественной работой.

Наряду с рядом неоспоримых преимуществ — дешевизна, простота реализации — естественная вентиляция имеет и недостатки, которые, к слову сказать, значительны. Многие специалисты по строительству говорят о неэффективности такой системы и вот почему:

  1. По строительным нормам допустимая температура на улице не должна быть ниже +5 градусов, иначе тяга усиливается и в дом начнет поступать большое количество холодного воздуха. По некоторым данным тепловые потери от естественной вентиляции в ряде случаев достигают 40% от общего объема.
  2. Ситуация, диаметрально-противоположная предыдущему пункту: если на улице слишком жарко, воздухообмен минимизируется вплоть до полного прекращения циркуляции воздуха.
  3. Нет возможности обработать воздух, поступающий с улицы. Экологическая обстановка в стране и в мире оставляет желать лучшего. Чистый воздух — скорее роскошь, чем обыденность. Не обработанный и не очищенный воздух может стать причиной многих неприятностей.
  4. Вентиляция в комнате имеет ограничение по регулировке. Если уменьшить воздухообмен еще можно путем плотного закрытия окон и дверей, то значительно увеличить его уже нельзя.

Кондиционирование воздуха обязательно

1.Бризер Tion 3S

Как оценивают Тион 3S обычные пользователи

Покупатели отмечают у бризеров линейки 3S следующие достоинства:

  • Бесшумную работу;
  • Способность изолировать помещение от уличного шума;
  • Расширенный функционал, включающий 3 режима действия: приток, рециркуляция, комбинированный режим. При положительной температуре наружного воздуха возможен 4-й режим — прибор может работать как пассивный приточный клапан;
  • Клиенты,проживающие в загазованном смогом районе, могут опционально установить дополнительный фильтр AK-XXL;
  • У бризера надежный и недорогой базовый фильтр;
  • При укомплектованности станцией Magic Air, возможно удаленно управлять бризером, используя смартфон;
  • Использование для управления смартфоном функционала Bluetooth;
  • Возможность установки префильтров позволяет значительно продлить ресурс дорогостоящего фильтра HEPA;
  • В режиме рециркуляции, прибор работает как обычный очиститель комнатного воздуха;
  • Зимой способен экономить электричество, подмешивая в приток теплый комнатный воздух. Опция доступна при температуре уличного воздуха до -10℃.

О недостатках, отмечаемых покупателями

Среди минусов и слабых сторон линейки бризеров Tion 3S, чаще других упоминаются:

  • Достаточно громоздкие размеры;
  • Отсутствие панели управления на самом приборе;
  • Необходимость вынимать пульт из не очень удобного держателя;

Механическая вентиляция частного дома

Естественная тяга капризна: любая перемена погоды изменяет силу потока. Для умеренного климата – это большая часть года. При этом не всегда получается вписать в интерьер воздуховоды большого сечения.

Невысокие дома и верхние этажи с малым перепадом высоты естественным способом вентилируются слабо. Механическая же тяга работает максимально стабильно и предсказуемо.

Кровельные и канальные вентиляторы создают равномерный поток, обслуживают как один канал, так и систему воздуховодов. Выбираются модели под размер (включая длину) и материал труб. Для вентиляции частного дома достаточно амплитуды скоростей 2-5 м/с. С увеличением показателей растет шум в каналах.

Запас мощности с регулировкой скорости нужен на временные потребности: вывести дым от камина, убрать пар из ванной. Канальные вентиляторы устанавливаются вместо воздухозаборных решеток в устье шахты или на протяжении всей трубы выше всех примыканий. Все установки синхронизируются по скорости.

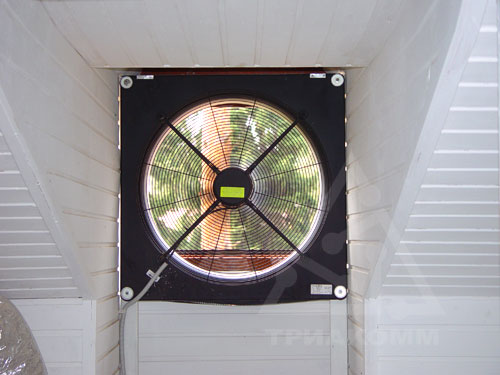

Кровельные вентиляторы имеют утепленный корпус и монтируются на крыши с углом от 0° до 50°. Одна установка выводит до 500 м3 за час. Скорость настраивается автотрансформаторами (на несколько ступеней) или симисторными регуляторами, которые имеют плавный ход и большую амплитуду регулировок. Зимой механическая вытяжка переводится на малые обороты, но не останавливается.

Механическая вентиляция работает без перебоев, только если обеспечивается равный приток воздуха в помещение. При недостатке тяга «опрокидывается» — по вытяжным шахтам в комнаты затягивается холод снаружи.

Расчёт вентиляции в частном доме

Расчёт вентиляции должен производиться профессионалами на этапе проектирования жилых, административных и производственных зданий. При эксплуатации специализированных помещений (вредные цеха, лаборатории), в расчёт необходимо принимать вредные вещества и их ПДК.

При строительстве частного дома расчёты вентиляции упрощаются и их можно выполнить самостоятельно, зная методику. В этой статье мы рассмотрим методику, основанную на приложении «Ж» СП 60.13330.2016 «Отопление, вентиляция и кондиционирование воздуха» (актуализированная редакция СНиП 41-01-2003). Данная методика учитывает удельные нормы воздухообмена, которые рассчитываются двумя способами:

1) По нормируемой кратности воздухообмена;

2) По нормируемому удельному расходу приточного воздуха.

При получении результатов по каждому способу расчёта, принимается во внимание наибольшее значение. Теперь ознакомимся более детально с указанными выше способами расчёта

Теперь ознакомимся более детально с указанными выше способами расчёта.

2.1 Нормируемая кратность воздухообмена:

Кратность воздухообмена — определяет кол-во раз, которое воздух в помещении успеет полностью обновиться в течение одного часа.

То есть, если кратность воздухообмена равна 1 (ч-1), это значит что за час воздух полностью обновится в указанном помещении, если 0,5 (ч-1) — только половина объёма воздуха в помещении будет заменена свежим.

Кратности воздухообмена для различных помещений представлены в таблице 9.1 СП 54.13330.2011, также эта таблица, но на мой взгляд, в более удобном виде есть в СТО НП «АВОК» 2.1-2008 (Данный стандарт одобрен и рекомендован Госстроем России, и по сути упорядочивает информацию из российских и зарубежных нормативных документов):

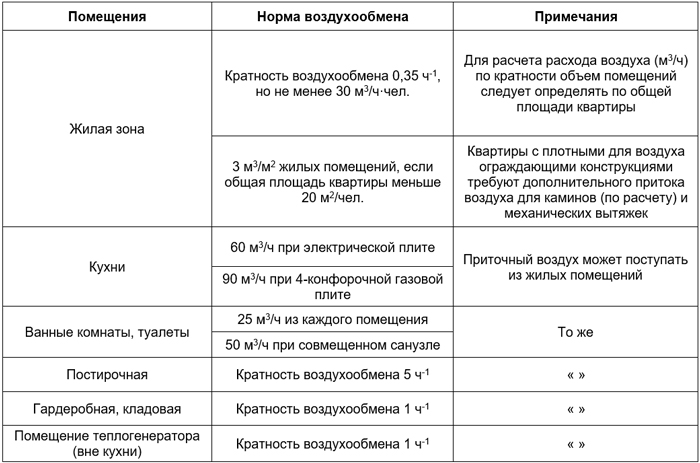

Таблица 1 — Нормы минимального воздухообмена в помещениях жилых зданий:

Для того, чтобы рассчитать расход приточного воздуха, используем формулу:

L = V × n   (формула №1)

V – объём помещения, м3;

n – кратность воздухообмена, ч-1;

2.2 Нормируемый удельный расход приточного воздуха

Этот способ расчёта предлагает использовать две формулы:

L = A × k    (формула №2)

A – площадь помещения, м2;

k – нормируемый расход приточного воздуха на 1 м2, м3/(ч⋅м2);

L = N × m    (формула №3)

N – число людей;

m – нормируемый удельный расход приточного воздуха на 1 человека, м3/ч;

Если площадь помещения на одного проживающего меньше 20 м2, то используем формулу №2, если больше — формулу №3.

2.3 Пример расчёта минимального нормируемого воздухообмена

Обозначим несколько принципов, которые будут необходимы в расчётах:

  • 1 — Приток воздуха осуществляется через жилые помещения;
  • 2 — Удаление воздуха происходит через ванную, туалет, кухню;
  • 3 — Соблюдается баланс воздухообмена: приток воздуха равен оттоку.

Пример №1:

Общая площадь квартиры Fобщ = 100 м2. Площадь жилых помещений Fжил = 70 м2. Кухня оснащена 4-конфорочной газовой плитой. В квартире постоянно проживает 4 человека.

1) Определение объёма притока:

а) По кратностям:

Используем формулу №1:

L = V × n   (формула №1)

V = S × h = 100 × 3,0 = 300 м3;

n = 0,35 в соответствии с таблицей №1;

L = 300 × 0,35 = 105 м3/ч

Для расчёта используем полный объём помещения, а не только объём жилых зон

б) По удельному расходу приточного воздуха:

Определяем заселённость — 100/4 = 25 м2/чел. (> 20 м2/чел), соответственно используем формулу №3:

L = N × m   (формула №3)

N = 4 человека, m = 30 м3/ч·чел. (по таблице 1)

L = 4× 30 = 120 м3/ч

Выбираем наибольшее значение, соответственно минимальный объём приточного воздуха составляет — 120 м3/ч

2) Определение объёма вытяжки:

Вытяжка осуществляется через кухню, ванную и туалет. Параметры для этих помещений определяем по таблице №1:

Lкухни = 90 м3/ч
Lванной = 25 м3/ч
Lтуалета = 25 м3/ч
Lвытяжки = 90 + 25 + 25 = 140 м3/ч

Мы видим, что объём вытяжного воздуха получился больше приточного, поэтому для соблюдения баланса воздушных масс увеличиваем объём приточного воздуха, и он становится равным: Lпритока = Lвытяжки = 140 м3/ч

Пример №2:

Оставим все данные, как в примере №1, но увеличим число проживающих до 6 человек.

1) Определение объёма притока:

а) Расчёт по кратностям не изменился: L = 105 м3/ч

б) По удельному расходу приточного воздуха:

Определяем заселённость — 100/6 = 16,67 м2/чел. (< 20 м2/чел), соответственно используем формулу №2:

L = A × k    (формула №2)

A – площадь жилых помещений, по условию равна 70 м2, k – нормируемый расход приточного воздуха — 3 м3/(ч⋅м2)

L = 70 × 3 = 210 м3/ч

2) Определение объёма вытяжки:

Lвытяжки = 90 + 25 + 25 = 140 м3/ч (остался прежним)

Мы видим, что в данном случае объём приточного больше объёма удаляемого воздуха, поэтому для соблюдения баланса увеличиваем объём вытяжки и получаем:

Lпритока = Lвытяжки = 210 м3/ч

Советы и рекомендации при выборе приточных установок

К выбору приточной вентиляции следует подойти очень ответственно. Разберём некоторые нюансы, которые необходимо учитывать при покупке механизма:

важно определиться с целью покупки. Возможно, вы покупаете вентиляцию с целью создания постоянного воздухообмена

А может, она нужна вам, чтобы решить проблему с загрязнением воздуха;
рассчитайте площадь помещения, которую модель сможет обеспечить свежим воздухом. К примеру, нет смысла покупать механизм, который может функционировать в помещениях площадью до 50 кв./м., если площадь вашей комнаты всего 15 кв./м;
определитесь, необходимо ли вам, чтобы модель имела множество функций. Если да, то следует купить механизм подороже. В ином случае покупка вентиляции премиум класса станет бессмысленной тратой денег.

Какие воздуховоды выбрать?

Круглые трубы с гладкой внутренней поверхностью имеют малое сопротивление, в прямоугольных формах завихрения по углам притормаживают поток. Шершавая поверхность кирпичных каналов и гофрированные трубы имеют максимальное сопротивление движению воздуха. Поэтому стенки шахты из кирпича штукатурят, а «гофру» используют только для гибких поворотов и короткими участками.

Затрудняет движение воздуха скапливающееся статическое электричество на стенках пластиковых труб. Поэтому лучшим материалом для вентиляции в частном доме остаются стальные оцинкованные трубы.

Вентканалы утепляются в холодных зонах (чердак). Переохлажденные стенки шахты замедляют тягу, собирают на себе конденсат. Поэтому зимой канал может полностью покрыться инеем. Слой утеплителя (50-70 мм) исправляет положение.

Конденсат так же оседает на трубах из-за отсутствия тяги. Это сигнал к пересмотру всей системы. Нужно уменьшить длину воздуховодов, количество поворотов и горизонтальных участков. Летом желательно усилить тягу вентиляторами. При постоянном движении воздуха влага не задерживается.

Выводы и полезное видео по теме

Более подробно о размещении и значении фанового стояка вы можете узнать из следующего видеоролика:

https://youtube.com/watch?v=HkdNv_ydf8w

Комфортная обстановка в доме – это главный фактор, побуждающий рекомендовать владельцам частных жилых строений обратить внимание на стандартную технологию вентиляции канализации. Применить же этот метод или довольствоваться упрощённой схемой вентиляции – решать непосредственно собственникам жилья

Лишние планы по строительству «вылетают» в копеечку. Правда за комфорт всегда приходится платить

Применить же этот метод или довольствоваться упрощённой схемой вентиляции – решать непосредственно собственникам жилья. Лишние планы по строительству «вылетают» в копеечку. Правда за комфорт всегда приходится платить.

Вы задумались об установке вентиляционного стояка для канализационной системы своего дома? Может у вас остались невыясненные вопросы после прочтения нашей статьи? Спрашивайте совет – наш инженер постарается помочь вам.

Или вы уже пользуетесь простой вентиляцией канализации, устроенной собственноручно? Расскажите, какую схему вы применили, с какими трудностями столкнулись при проектировании и довольны ли эффективностью стояка – оставляйте свои комментарии, добавляйте фото в блоке под этой статьей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
