Компактный и недорогой погружной насос «малыш» для погружения в скважины и колодцы

Содержание:

Устройство насоса «Малыш»

Основные характеристики и важные особенности технических решений, реализованных в различных моделях насоса «Малыш»

Общими для всех моделей насоса «Малыш» технические характеристики являются:

  • Напряжение питания 220 вольт.
  • Пропускная способность 432 мл/секунду.
  • Нижний или верхний водозабор.
  • Мощность 250 ватт.

Есть также опции, которые отражаются на цене. К слову, она невелика от 1 тыс. до 2500 рублей. При невысокой цене для насосного оборудования, агрегат хорошо справляется со своими задачами, неприхотлив при эксплуатации, удобен и производителен, но из-за небольшой мощности создать высокое давление не может. Пользуется отличными отзывами в среде владельцев загородных домов, дач и приусадебных участков.

В зависимости от модели насоса существуют некоторые конструктивные дополнения и изменения. Рассмотрим их подробней.

Малыш — М

Изделие похоже на базовую модель. Разница лишь в том, что водозабор происходит сверху и даёт возможность агрегату работать в загрязнённых скважинах, колодцах и других источниках. Остальные параметры соответствуют базовым характеристикам.

Малыш — К

Основные характеристики также соответствуют характеристикам классической модели, отличие заключается во встроенном устройстве защиты от перегрева. Изделие можно использовать для длительной, беспрерывной работы, не опасаясь его поломки.

Малыш — 3

Погружной насос «Малыш-3» флагман модельной линейки. Стоит несколько дороже, но обладает очень полезными дополнениями.

  • Корпус насоса, особенно электрическая часть, помещён в герметический чехол.
  • Уменьшена мощность электромагнита до 165 ватт, а соответственно снижено энергопотребление, без ущерба производительности.
  • Изделие способно перекачивать 0,432 м³/час при напоре 20 метров.
  • Вес всего 3 кг.


датчики сухого хода

Фильтр — устройство для продления рабочего ресурса агрегата.

Работа насоса возможна в загрязнённой воде, но это ведёт к увеличению вероятности поломок. В основном это происходит при попадании твёрдых частиц со дна водоёма, скважины или другого источника. В процессе длительной эксплуатации, происходит засорение труб, появление илистых образований на различных узлах, имеющих контакт с водой, износ подвижных деталей. Эффективный способ избежать этого, установка устройств фильтрации, выпускаемых специально для насосов «Малыш». Например, фильтр ЭФВП — Ст-38−12, он легко устанавливается, отлично задерживает абразивные частицы размером до 150 микрон.

Производитель, к сожалению, не комплектует ими насосы при продаже. Приобретать его придётся отдельно, цена невелика, порядка ста рублей. Фильтр сильно увеличит рабочий ресурс агрегата, избавит от засоров, и обеспечит чистой водой.

Обзор модельного ряда насосов и их отличия

Существует три основные модели погружного насоса, которые имеют незначительные отличия по техническим параметрам, а также разную (верхнюю или нижнюю) систему забора воды, в связи с чем сфера их применения несколько разнится.

Модификации погружных насосов с логотипом Малыш выпускаются с нижним и верхним вариантом забора воды. В зависимости от модели могут работать в скважинах с внутренним диаметром от 80 до 110 мм

Базовая модель: особенности и характеристики

Классический насос Малыш выпускается с нижним водозабором, благодаря чему он:

  • наиболее эффективно подает воду с открытых водоемов, расположенных на больших расстояниях,
  • отлично справляется с осушением затопленных нижних этажей и подвалов зданий,
  • может откачать воду до минимально возможного уровня.

В то же время при нижнем расположении патрубков, выполняющих всасывание жидкости, возможно попадание внутрь агрегата частичек песка, что может вызвать поломку прибора. Поэтому его не рекомендуется использовать в сильно загрязненных водоемах без установки специальных фильтров.

Насос Малыш в базовом исполнении выпускается с нижним забором воды. Чтобы предотвратить попадание в резервуар мусора, рекомендуется его устанавливать на расстоянии не меньше метра от дна водоема (+)

Насос с маркировкой «К», по сути, является тем же “Малышом”, но с встроенной дополнительной термозащитой.

В его корпусе установлено термореле, отключающее устройство при перегреве. Модель удобна тем, что прибор можно оставить работать без присмотра на достаточно длительный промежуток времени, не переживая, что он перегорит.

Устройство с маркировкой “П” информирует о том, что его корпус изготовлен из пластмассы, если маркировка отсутствует, значит он сделан из алюминия. Стоит отметить, что алюминиевый корпус, хоть стоит несколько дороже, но является более прочным и надежным.

Нередки случаи, когда пластмассовый корпус не выдерживает нагрузки и на нем появляются трещины. Поэтому желание сэкономить может привести к противоположному результату, и придется покупать новый прибор.

Другие модификации насоса “Малыш”

Другие модели “Малыш-М” и “Малыш-3” отличаются от классического насоса верхним забором воды. В то же время если первая идентична по техническим характеристикам с базовой моделью, то вторая имеет существенные отличия. Параметры всех устройств приведены ниже.

Показатели мощности и производительности у насоса Малыш-М такие же, как и у базовой модели, но он производится с верхним водозабором, поэтому он подходит для установки в грязных источниках воды

Агрегаты с верхним расположением всасывающего патрубка, как правило, применяются для подачи воды из колодцев и скважин.

Их можно использовать в местах, где насосы с нижним водозабором рискуют выйти из строя: в сильно загрязненных водоемах, поскольку при работе, они не поднимают со дна частички мусора и илистые отложения, засоряющие систему.

В моделях с верхним забором двигатель охлаждается лучше, за счет чего насос не перегревается.

Технические параметры моделей

Насосы работают от обычной сети в 220 В и могут погружаться на глубину до трех метров. При работе в малодебитных скважинах (с небольшим объемом воды) возможно более глубокое опускание.

Производительность всех моделей – 430 л/ч, при этом “Малыш” и “Малыш-М” имеют напор 40 м (максимальный – 60 м), “Малыш-3” – 20 м (максимальный – 25 м).  При работе без напора производительность увеличивается до 1500 л.

Габариты и мощность устройств также имеют разные показатели. Так, мощность базовой модели и модификации с литером “М” составляет 240 Вт, длина – 25,5 см, вес – 3,4 кг.

Мощность насоса Малыш-3 всего 185 Вт, его длина не превышает 24 см, а вес 2 кг, поэтому он обычно применяется для забора воды из неглубоких скважин и колодцев с внутренним диаметром от 8 см.

При покупке насоса необходимо предварительно ознакомиться с его техническими характеристиками и выбирать модель в соответствии с диаметром и глубиной скважины (+)

Еще один параметр, который следует знать при покупке прибора – это класс электрозащиты. По умолчанию все насосы, на которых не указан этот показатель, имеют 2 класс защиты.

Первый класс обозначается римской цифрой I. При этом приборы 2 класса оснащены усиленной изоляцией, в их комплектацию входит шнур с двумя жилами. Устройства 1 класса дополнительно укомплектованы трехжильным кабелем с заземлением.

Особенности конструкции

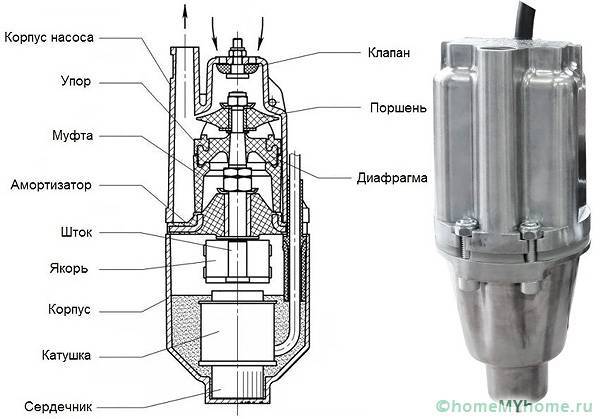

Устройство насоса Малыш. (Для увеличения нажмите)

Конструкция этой модели насосного агрегата состоит из следующих основных элементов:

  • сердечник, который является силовой частью насоса, надежно закреплен в корпусе с помощью эпоксидных смол, что в свою очередь, препятствует попаданию влаги на обмотку;
  • катушка, которая одновременно является вибраторным элементом;
  • корпус агрегата, который выполнен из металла с отличными антикоррозийными качествами;
  • шток устроен таким образом, что его боковое смещение абсолютно исключено;
  • амортизатор, который в некоторых моделях имеет защитное металлическое кольцо;
  • муфта, которая изолирует электрическую часть насоса от камеры забора воды;
  • обратный клапан способствует всасыванию воды, но не выпускает ее обратно наружу;
  • поршень, как правило, выполнен из резиновых материалов (чрезмерная загрязненность воды приводит к его быстрому износу).

Обзор модельного ряда насосов и их отличия

Большинство вибрационников обладают одинаковой конструкцией. Однако существует ряд моделей, которые используют в конструкции существенные изменения, в той или иной степени влияющие на технические характеристики и надежность.

Базовая модель, особенности и характеристики

Самым распространенным вибрационным насосом является “Малыш”. Его характеристики приняты за базовые, с ними производятся сравнения остальных моделей. Насос Малыш выпускается в нескольких модификациях, многие из которых служат для улучшения его характеристик.

Базовая модель выпускается с нижним забором воды. Такая конструкция наиболее проста технологически и допускает наиболее полное использование ресурса водоема. С другой стороны, высока вероятность засасывания с грунта твердых частиц внутрь конструкции. При длительной работе с минимальным слоем воды, когда насос еще нормально функционирует, отсутствует теплоотвод рабочего электромагнита. Это является причиной наиболее распространенной и дорогостоящей поломки – перегорания провода обмотки электромагнита.

Характеристики насоса “Малыш”:

  • напряжение питания – 220 В;
  • потребляемая мощность – 240 Вт;
  • высота подачи воды – 40 м;
  • производительность – 430 л в час;
  • масса насоса – 3.4 кг;
  • максимальный диаметр – 100 мм.

Насос малыш имеет базовые характеристики.

При уменьшении высоты подачи воды производительность увеличивается до 25 л в минуту.

Другие модификации насоса Малыш

Большинство вибрационных насосов являются модификациями Малыша, но можно отметить 2 модели данной торговой марки:

  • Малыш М – модифицированный. Отличается верхним расположением всасывающего клапана (насос с верхним забором воды) и встроенной термозащитой.
  • Малыш 3 – малогабаритный. Диаметр насоса 76 мм при массе чуть более 2 кг. Высота напора воды составляет 25 м.

Некоторые модификации отличаются устойчивостью к наличию твердых взвешенных частиц. Дренажный вибронасос может использоваться для подачи воды.

Технические параметры моделей

Основные направления модификаций связаны с улучшением технических характеристик, повышением производительности и снижением тока потребления. Увеличение производительности достигается установкой поршня большего диаметра и увеличением количества всасывающих клапанов (до 2 или 3). Снижение тока потребления достигается изменением технологии и материалов для изготовления электромагнитов.

Большая часть выпускаемых насосов имеют сходные характеристики. Различия могут допускаться в длине кабеля питания, материале корпуса (алюминий или пластмасса) и других элементах конструкции.

Увеличение количества всасывающих патрубков, как и увеличение диаметра поршня, дает рост производительности на 10-30%, что требует использования более мощного электромагнита. В результате такие погружные насосы имеют более высокий ток потребления.

Установка в колодце или скважине

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.

Трос цепляется за специальную проушину

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.

Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

Схема установки погружного вибрационного насоса

Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.

Хомут лучше брать такой

Подготовка и спуск

Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.

На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.

Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине

Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют

Установка в неглубоком колодце

При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.

Вариант вертикальной установки в открытом водоеме

После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

Устройство и принцип работы насоса

Основным элементом вибрационного насоса для волы является электромагнит, намотанный на П-образный сердечник. Для обеспечения электроизоляции и защиты обмотки электромагнит пропитан эпоксидной смолой и закреплен в корпусе неподвижно. Ответная часть электромагнита – ярмо, которое выполнено подвижным и прикреплено к штоку. На штоке закреплен амортизатор в виде толстостенной резиновой втулки. Вторым краем амортизатор упирается в ограничитель, лежащий на выступах внутренней полости. На конце штока закреплен гибкий резиновый поршень.

От качества изготовления поршня, точности прилегания его к седлу зависят технические характеристики устройства. Поршень разделяет внутреннюю полость конструкции на всасывающую и нагнетающую камеры. В торце всасывающей камеры расположены входные отверстия для забора воды..

При подключении к сети переменного тока электромагнит создает магнитное поле, в результате чего ярмо вместе со штоком и закрепленными на нем элементами начинает колебаться с частотой питающей сети. При движении поршня в направлении от всасывающей камеры в ней создается разрежение. Вода, минуя обратный клапан, перекрывающий входные отверстия, поступает внутрь камеры.

При движении поршня в ином направлении он тыльной стороной создает повышенное давление в нагнетательной камере, и вода начинает поступать в выходной патрубок.

Конструкция и принцип действия устройства

Корпус устройства изготовлен из алюминиевого сплава и состоит из двух частей, которые соединяются при помощи четырёх болтов.

В той части, к которой подходит питающий кабель, расположены катушки электромагнита. Катушки надеты на металлический сердечник и залиты компаундом. Такая конструкция обеспечивает полную защиту электрической части от проникновения воды.

Во второй части расположен исполнительный механизм, здесь же находятся отверстия забора воды и закрывающий их обратный клапан.

Исполнительный механизм состоит из металлического штока. На одном конце которого расположен якорь (подвижная часть электромагнита), а на другом — резиновый поршень. Шток проходит через амортизатор.

Работа происходит следующим образом. В отключённом состоянии между сердечником электромагнита и якорем есть небольшой воздушный зазор. При подаче питающего напряжения якорь притягивается к сердечнику электромагнита, увлекая за собой шток и расположенный на нём поршень. Смещение поршня создаёт разряжение внутри корпуса, клапан открывается, и вода засасывается в насос. При обратном движении поршня клапан закрывается, а вода выталкивается в нагнетательный патрубок. Таким образом вода из источника подаётся потребителю.

Магнитное поле электромагнита изменяется с частотой 50 Гц (50 раз в секунду), столько же движений в секунду совершает поршень, при этом смещение поршня происходит всего на несколько миллиметров, и движения больше похожи на вибрацию, поэтому устройства с таким принципом действия называют вибрационными.

Для предварительной очистки жидкости и защиты электронасоса от механических примесей рекомендуется использовать фильтр. В простейшем случае фильтр представляет собой чехол из специального волокна, который надевается и закрепляется на всасывающей стороне.

Какой максимальный напор может дать вибрационный насос Малыш?

Не успел я сегодня днём опубликовать статью про насос Малыш без напорного патрубка , отлитого, как одно целое с его корпусом, как меня буквально завали вопросами.

Нескольким вопрошающим я кратко ответил на их электронные адреса, а потом понял, что гораздо лучше написать для всех одну статью. Она перед вами, уважаемые читатели.

Первое, что необходимо понимать, это тот факт, что семейство вибрационных насосов, традиционно называемых у нас Малышами, достаточно велико. Это и различные модификации собственно самих Малышей, и насосы, выпускаемые под другими марками. Покажу некоторые из них:

Любой насос имеет зависимость между развиваемым им напором и объемом подаваемой воды в единицу времени. Такая зависимость называется Q/Н характеристикой насоса:

Эта зависимость примерно одинакова для всего многочисленного семейства насосов под собирательным названием «Малыш». Какой физический смысл в этом графике?

Совсем упрощенно можно сказать, что если мы зажимаем напорную линию насоса, то его характеристика будет смещаться по кривой графика вверх. То есть, насос будет развивать больший напор при меньшей подаче воды.

К примеру, при подаче 100 литров в час, насос разовьёт давление около 55 метров. Иными словами, чем больше глубина, с которой качает насос, тем меньше он подаст воды в единицу времени.

Оптимальный режим работы вибрационного насоса семейства Малыш — 400 литров в час при напоре 40 метров водяного столба.

Скажете, что 400 литров, это маловато? Есть решение и для тех, кому нужно побольше.

Сдвоенный вибрационный насос UNIPUMP Бавленец-2 — новинка Бавленского Электромеханического Завода:

За счет забора воды одновременно из верхней и нижней частей корпуса, насос обеспечивает гораздо большую подачу воды, нежели классические модели погружных вибрационных насосов.

Видеобзор такого насоса в коротком ролике (3,5 минуты):

Подписывайтесь на канал и не забывайте тыкать «Больше такого» (палец вверх) . Это настраивает Вашу персональную ленту Дзен на показ большего количества статей про водопровод и канализацию.

Источник

Особенности установки и подключения

Главное правило: насос должен монтироваться в вертикальном положении, иначе срок его службы серьезно снизится. А глубина его погружения должна быть такой, чтобы всасывающее отверстие всегда находилось в воде. Поэтому нужно знать нижний динамический уровень воды в вашем источнике.

Динамический и статический уровни

Инструкция по установке:

  • Приготовьте шланг для подачи воды. Его длина должна соответствовать глубине погружения, а диаметр – диаметру напорного патрубка;
  • Закрепите шланг на патрубке с помощью пластикового хомута;
  • Зафиксируйте на всасывающем патрубке фильтр. Это особенно касается насосов с нижним водозабором, так как механические примеси, попадающие в рабочую камеру устройства, приводят к быстрому износу обратного клапана и поршня, забивают шланг, что приводит к критическому повышению давления внутри прибора;
  • Убедитесь, что длина сетевого кабеля является достаточной. Если это не так, его нужно нарастить своими руками, но так, чтобы место соединения было выше уровня колодца;
  • Пластиковыми хомутами объедините шланг и кабель, чтобы последний не мог сползти вниз, но находился в ненатянутом состоянии;

Монтаж насоса в колодец

  • Если между насосом и стенками обсадной трубы скважины совсем небольшой зазор, то на его корпус нужно надеть резиновое кольцо, которое предотвратит механические повреждения устройства от вибрации;
  • Зафиксируйте в специальной проушине на корпусе стальной трос или капроновый шнур, идущий в комплекте с насосом. К его верхнему концу крепко привяжите эластичную резиновую ленту длиной около 50 см – она будет гасить вибрацию;
  • Опустите насос на тросе в источник до заданной глубины, после чего тщательно закрепите трос снаружи.

Теперь можно включать кабель в сеть и пользоваться устройством. Подключение возможно только после полного погружения, так как холостой ход быстро приведет к поломке.

К сожалению то, какое давление создает насос Малыш, устраивает не всех, особенно если в доме есть приборы, для нормальной работы которых оно должно быть не менее 2 атм. Вибрационные устройства в принципе способны его давать, но если источник расположен далеко, то происходят значительные потери напора на горизонтальных участках.

Но выход есть: насос нужно дополнительно оснастить обратным клапаном, реле давления и гидроаккумулятором, превратив его в мини-насосную станцию. Автоматическое поддержание уровня воды в гидроаккумуляторе осуществляется с помощью реле: оно включает насос, когда давление в нем падает.

На фото вы видите все, что необходимо для устройства насосной станции

Автоматика для насоса

К числу рекомендуемых автоматических устройств относятся:

  • Контроллеры сухого хода, отключающие агрегат при попадании в него воздуха или песка;
  • Поплавковые выключатели, срабатывающие при понижении уровня воды;
  • Реле давления и термореле;
  • Стабилизатор для насоса Малыш, поддерживающий ток неизменным при скачках давления;
  • Пускозащитные устройства;
  • Обратные клапаны;
  • Гидроаккумуляторы, поддерживающие напор в сети через реле давления.

Чтобы иметь представление, как все это работает, предлагаем изучить следующую схему:

Гидроаккумулятор для насоса Малыш – схема подключения

  • 1 – узел управления;
  • 2 – кабель с вилкой для включения в сеть;
  • 3 – кабель с розеткой для подключения насоса;
  • 4 – автоматический выключатель;
  • 5 – розетка;
  • 6 – насос Малыш;
  • 7 – питающий кабель;
  • 8 – ниппель;
  • 9 – обратный клапан;
  • 10 – напорный трубопровод;
  • 11 – крестовина;
  • 12 – переходной ниппель;
  • 13 – гибкая подводка;
  • 14 – гидроаккумулятор;
  • 15 – распределительный трубопровод.

При включении насоса он подает воду в гидроаккумулятор, подключенный к системе автоматики. Когда давление в нем достигает номинального значения, реле давления отключает насос и вновь включает его, когда оно падает.

Гидробак на 5 литров с реле давления

Насос «Малыш»: технические характеристики различных видов, критерии выбора устройства

На современном рынке сантехники представлено сразу несколько видов насоса «Малыш», каждый из которых мы сейчас подробно рассмотрим. Прежде чем выбрать насос для воды «Малыш», цена на которые составляет порядка 1-2 тысяч рублей, внимательно изучите каждый из них.

Данный насос имеет целое множество видов

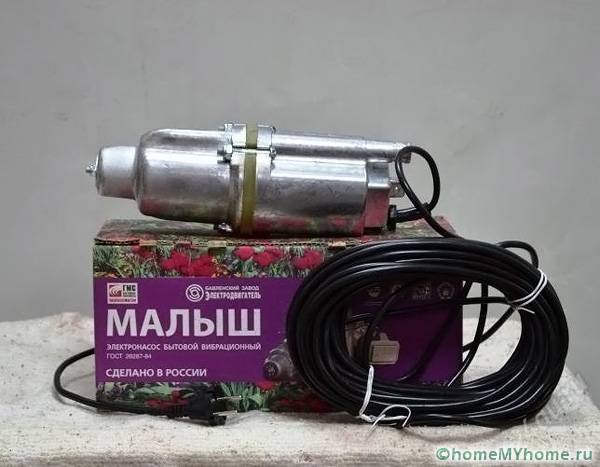

Классический насос «Малыш»

Техническая особенность данной модели состоит в том, что она способна прокачивать воду на довольно внушительные расстояния – порядка 100-150 метров, поэтому она часто применяется для обслуживания больших участков. Такой насос не может правильно функционировать в условиях сильно загрязненной среды. Таким образом, концентрация различного рода примесей не должна быть выше 0,01%. Кроме того, серьезные требования предъявляются и к температуре воды – она не должна превышать показателя в 35 градусов.

Данная модель является базовой, поэтому у нее отсутствуют некоторые необходимые дополнительные детали, например автоматическая защита от перегревания, фильтр и устройство, регулирующее давление. Классический агрегат не может погружаться на глубину более чем 5 метров, и осуществляет подачу воды через нижний клапан.

Технические характеристики классического варианта «Малыша»

«Малыш-М»

Данное устройство по своим техническим характеристикам абсолютно идентично базовой модели «Малыша», но отличается от нее тем, что забор воды осуществляется через верхний клапан. Таким образом, такая модель отлично подойдет для передачи воды в условиях высокого содержания примесей и различного рода загрязнений.

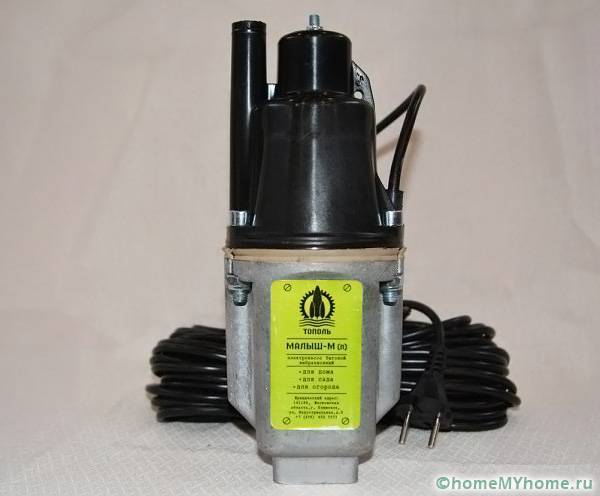

Модель «Малыш-М»

«Малыш-К»

Подобное устройство является абсолютным аналогом классической версии насоса с одним только отличием: оно обладает встроенной системой защиты от перегрева. Таким образом, вы можете спокойно в случае необходимости покинуть участок на длительный срок, и оставить агрегат без присмотра, быть уверенными, что с ним все будет в полном порядке.

Внешний вид «Малыш-К»

«Малыш-З»

Данная модель может похвастаться значительными конструкционными изменениями в сравнении с классической версией, однако их стоимости, в свою очередь, разнятся лишь незначительно. Перечислим основные модификации устройства:

  • Корпус и двигатель агрегата теперь заключены в полностью герметичную оболочку, что исключает любую возможность попадания воды внутрь устройства;
  • Мощность данной модели меньше, чем у базовой версии;
  • «Малыш-3» имеет меньшие размеры в сравнении с классическим.

Как и базовая модель, данный агрегат не оснащен никаким фильтром, однако этот несущественный минус легко исправить: достаточно купить обычный фильтр на рынке сантехники и установить его своими руками.

Модель «Малыш-3»

Итак, мы разобрали виды насоса «Малыш», технические характеристики каждой модели.

Критерии выбора насосов

Внимательно ознакомьтесь с критериями выбора устройства, ведь правильная работа агрегата полностью зависит от принятого решения.

Итак, вам предстоит учесть следующие показатели: напряжение, производительность, мощность, возможную глубину погружения и то, с помощью какого клапана осуществляется забор воды.

Технические характеристики агрегатов серии «Малыш»

Последний пункт следует осветить отдельно. Устройства с нижним забором особенно эффективны при использовании в колодцах или скважинах, а также при откачке воды из затопленных помещений. Недостаток применения подобных моделей состоит в высокой вероятности попадания различного рода мусора в корпус устройства. Таким образом, нижнезаборные модели – это отличный вариант насосов для колодца «Малыш».

Устройство агрегата с нижним забором воды

Насос с верхним забором наиболее часто применяется для обеспечения автономной работы водоснабжения, так как он имеет гораздо более качественную систему охлаждения, чем его нижнезаборный аналог.

Конструкция насосов «Малыш-К» и «Малыш-М» с верхним забором воды

Общие характеристики

Электронасы обладают следующими характеристиками:

  1. Конструкция электронасоса позволяет погружать его под воду на глубину до пяти метров.
  2. Охлаждение таких устройств осуществляется водой, в которую они погружены, поэтому ни в коем случае нельзя допускать работу электронасоса всухую. Катушка электромагнита сильно греется и без охлаждения сгорает в течение нескольких минут. Поэтому предъявляются требования к температуре перекачиваемой воды — она должна быть не выше 35ºС. Это требование нужно учитывать, если вы летом используете устройство для перекачки воды из открытых водоёмов или резервуаров, температура воды в которых может доходить 40ºС и выше.
  3. Время непрерывной работы — 2 часа, после чего следует сделать перерыв на 30 минут.
  4. Длина питающего кабеля, в зависимости от комплектации и производителя, варьируется от 5 до 50 метров. При необходимости кабель можно удлинить, но следите за тем, чтобы место соединения находилось выше уровня воды.

Модификации прибора

Есть четыре модификации электронасоса Малыш:

  1. Стандартный Малыш имеет нижний забор воды.
  2. Малыш-М — отличается от стандартного тем, что входной клапан расположен в верхней части насоса.
  3. Малыш-К — оснащён встроенной защитой от перегрева. Забор воды осуществляется в нижней части насоса.
  4. Малыш-3 — более компактная и экономичная модификация стандартного устройства.

Электронасосы Малыш, Малыш-М и Малыш-К

Различия в конструкциях этих модификаций позволяют подобрать ту, которая лучше всего подходит для ваших условий. В случае необходимости можно заменить одно устройство на другое без какой-либо переделки системы водоснабжения, благодаря одинаковым техническим характеристикам:

  1. Питающее напряжение — 220 В, 50 Гц;
  2. Потребляемая мощность — 240 Вт;
  3. Номинальный напор — 40 м;
  4. Номинальная производительность — 0.43 м3;
  5. Максимальный напор — 60 м;
  6. Производительность при работе насоса без напора — 1.5 м3;
  7. Диаметр — 99 мм;
  8. Высота — 255 мм;
  9. Масса без электрокабеля — 3.4 кг.

Из перечня характеристик следует, что производительность насоса Малыш уменьшается с увеличением высоты, на которую он подаёт воду. Это значит, что при превышении максимальной подачи производительность будет равна нулю, то есть вода подаваться не будет.

Здесь нужно пояснить, что при расчёте необходимой подачи нужно учитывать не только вертикальные, но и горизонтальные участки. Перекачивание воды на 10 метров по горизонтали создаёт на устройство такую же нагрузку, как и подъём воды на высоту в один метр.

Для того чтобы обеспечить номинальные характеристики, диаметр шланга должен быть определённой величины. Для подачи воды электронасосами Малыш, Малыш-М и Малыш-К необходимо применять гибкие шланги или трубы с внутренним диаметром 19−22 мм.

Характеристики Малыш-3

Это устройство обладает всеми преимуществами стандартной модификации. Но для получения максимальной экономичности и минимальных размеров технические характеристики были изменены^

  1. Напряжение сети — 220 В, 50 Гц.
  2. Потребляемая мощность — 165 Вт.
  3. Номинальная подача — 20 м.
  4. Номинальная производительность — 0.43 м3.
  5. Максимальная подача — 25 м.
  6. Производительность при работе электронасоса без напора — 1.5 м3.
  7. Диаметр — 76 мм.
  8. Длина — 240 мм.
  9. Масса — 2 кг.

Для подсоединения к насосу нужно использовать шланг с внутренним диаметром 17 мм.

Несмотря на свои скромные размеры, он отлично подойдёт для неглубоких скважин с небольшим дебетом воды. Дело в том, что мощные устройства быстро выкачивают воду из таких скважин и поэтому возрастает вероятность работы всухую. Установка датчика уровня тоже не может защитить насос, так как из-за быстрой откачки воды происходят частые включения и отключения, что отрицательно сказывается на сроке службы устройства. Поэтому в таких случаях сложно найти альтернативу электронасосу Малыш-3.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
