Бизнес по изготовлению пеллетов из опилок

Содержание:

Сравнение технологий производства пеллет

Из древесины

Этапы производства гранул из древесины:

  1. Крупное дробление древесных отходов в молотковой дробилке.
  2. Просушка измельченной древесины в сушильном барабане.
  3. Мелкое дробление (доведение до состояния древесной пыли).
  4. Контроль влажности в смесителе (при необходимости подача пара либо воды).
  5. Прессование и грануляция топливных пеллет в пресс-грануляторе.
  6. Охлаждение готовых гранул цилиндрической формы в охладителе ( температура 70- 90°С).
  7. Расфасовка и упаковка готовой продукции в мешки.

Из опилок

Изготовление гранул из опилок происходит так:

  1. Высушить опилки, чтобы их влажность не превышала 12%.
  2. Взять сито, и просеять опилки, чтобы в гранулятор не попал мусор (маленькие камни, листва и т.д.).
  3. Измельчение опилок в молотковой мельнице.
  4. Если влажность составляет ниже 8%, измельченные опилки необходимо подать в смеситель (повысить влажность до 8-10%).
  5. Грануляция пеллетов из опилок.
  6. Охлаждение и просушка гранул в охладителе.
  7. Упаковка пеллетов из опилок в бумажные мешки.

Из соломы

Производство пеллетов из соломы:

  1. Измельчение соломы (длина до 4 мм).
  2. Повторное дробление в мельничной дробилке.
  3. Просушка в сушильном барабане.
  4. Контроль влажности измельченной соломы в смесителе (подача воды или пара).
  5. Прессовка и грануляция соломенной муки.
  6. Охлаждение гранул соломы в охладителе.
  7. Упаковка соломенных пеллетов.

Из горбыля

Пеллеты из горбыля производят следующим образом:

  1. Обработка горбылей в рубильной машине (длина щепы до 50 мм).
  2. Дробление щепы в молотковой дробилке.
  3. Просушка щепы горбыля в сушильном барабане (влажность от 8 % до 12%).
  4. Мелкое дробление в мельничной дробилке (до состояния древесной пыли).
  5. Контроль влажности в смесителе (если влажность ниже 8 % подается пар или вода).
  6. Грануляция древесной муки горбыля в пресс-грануляторе.
  7. Охлаждение цилиндрических гранул горбыля.
  8. Упаковка пеллетов из горбыля в мешки.

Из торфа

Технология изготовления торфяных топливных гранул такова:

  1. Необходимо выложить торф, чтобы он просушился естественным путем.
  2. Его необходимо очистить от мусора (корни растений, листвы, камней).
  3. Измельчение торфа в дробильной машинке.
  4. Просушить торфяную массу в сушилке до влажности не больше 12%.
  5. Повторно измельчить (мелкое дробление) на дробильной мельнице.
  6. Подать измельченную торфяную массу в пресс-гранулятор со встроенным смесителем для грануляции торфа и обработки паром.
  7. Охладить торфяные пеллеты в охладительной колонке.
  8. Упаковать готовые топливные гранулы в мешки.

Другие материалы

В России имеются обширные залежи торфа, который пригоден для гранулирования. Торфяные гранулы и брикеты изготавливаются примерно по той же технологии, что и древесные. Теплотворность торфа высока — до 21 МДж/кг, однако и зольность таких гранул повышена – до 5%. Такое топливо подходит для промышленных и коммунальных котельнях. В России гранулирование и брикетирование торфа имеет в основном 2 перспективы: обеспечение теплом и электричеством негазифицированных районов и экспорт гранул в скандинавские страны. В Северной Европе торф признан частично возобновляемым сырьем, и его использование в энергетике поощряется сверху.

Гранулирование макулатуры – довольно новая, но перспективная отрасль, поскольку данный тип сырья не требует дорогостоящих сушильных комплексов. Гранулы из бумаги и картона (а в некоторых странах налажено гранулирование старых денежных купюр) дают большое количество тепла и имеют мизерный процент несгораемых остатков.

Пеллеты из куриного помета и конского навоза оцениваются дороже, чем гранулы из древесины. Это ценное и питательное удобрение для почв. Гранулы из конского навоза продаются примерно по 1,25 евро за килограмм. Переработка навоза и помета в удобрения – не только выгодный, но и необходимый шаг, поскольку складирование таких отходов наносит прямой вред окружающей среде.

То же можно сказать о переработке гидролизного лигнина, побочного продукта гидролизных заводов. В России существует единственный завод по гранулированию лигнина в Архангельской области, а тем временем его запасы в стране насчитывают десятки млн. тонн. По теплоте сгорания (более 21 МДж/кг) и зольности (менее 3%) лигнин является отличным сырьем для пеллетного производства.

Расширение сырьевой базы для производства топливных пеллет дает возможность получать выгоду от утилизации огромного количества биологических отходов, а также решать экологические проблемы, связанные с их хранением. Переход с ископаемого на экологически чистое топливо сокращает объемы выбросов вредных веществ в воздух. Создание новых пеллетных и брикетных производств создает новые рабочие места в сельскохозяйственной промышленности, помогает ее общему развитию.

Процесс производства

Технология производства пеллет не является длительным процессом.

Чтобы сильно не тратиться на производство, для пеллет выбирают самую дешевую древесину, которая нигде больше не понадобится. Это могут быть опилки, обрезки, щепки. Данные отходы сортируют и очищают от всякой мелкой грязи — песка, пыли и т.д. И только после этого начинается сам процесс производства гранул.

Первичное дробление

Древесный материал подвергают первичному измельчению до фракций с помощью специальных машин. Такие машины называются дробилками. Деление на фракции происходит не просто так — чем меньше размер фракций, тем меньше нужно энергии для того, чтобы их высушить.

Просушивание

После просушивания материал подвергается прессовке.

Сам процесс сушки происходит в машинах ленточного или барабанного типа, которые используются в зависимости от типа сырья, которое необходимо изготовить. Обычно, на производстве используют ленточные машины, так как барабанные сушилки несут опасность для человека. Кроме того, иногда просушка материала проходит на горячем воздухе или на водяном паре.

Вторичное (мелкое) дробление

Если стружки получаются слишком большими, будущее топливо подвергается вторичному дроблению. Дело в том, что прессованию подвергаются лучше всего те гранулы, которые в своем размере не превышают 4 мм. В процессе мелкого дробления уже применяются молотковые мельницы. Ими удобно дробить волокнистую стружку и опилки, из которых в дальнейшем появится будущий топливный материал.

Водоподгонка, прессование

Если у сырья уровень влажности менее 8%, то его обычно пропускают через специальное устройство для увеличения влажности.

И самым лучшим вариантом являются шнековые смесители, в которых подаётся пар. Воздействие пара на древесину снижает её прочность и повышает пластичность сырья, что повышает качество пеллет.

Оборудование для прессования этого вида топлива имеет 2 различные матрицы — плоскую и цилиндрическую. Катки сминают сырье на матрице, тем самым происходит продавливание сырья. После выдавливания гранулы срезают специальным ножом.

При прессовании пеллет техника подвергается большим нагрузкам, поэтому во время покупки аппаратуры смотрят на её прочность.

Охлаждение, фасовка

После этапа прессования гранулы имеют температуру 70-90 градусов. Для придания большей прочности пеллетам и улучшению их качества, необходимо охлаждение. Под действием кондиционера, находящегося в оборудовании, пеллеты охлаждаются. После этого, сырьё очищают от лишнего мусора и расфасовывают по пакетам.

Расфасовка топлива идёт различными методами для удобства населения. В свободном виде пеллеты встречаются в больших упаковках «биг-бэгах» массой до 20 кг.

Благодаря полимерному материалу, из которого сделаны упаковки, топливо не рассыпается и не теряет своих сыпучих свойств, а также уровень влажности гранул сохраняется.

Но уже расфасованные по большим 10-20 килограммовым пачкам пеллеты будут стоить дороже потребителю.

Схема производства

Изготовление пеллет происходит в несколько этапов:

  1. Сначала поступающее сырье проходит первый этап измельчения, разбивая на фрагменты 25*25*2мм. Этот этап необходим для более равномерной и быстрой сушки. Сырье в дробилки подается скребком, храниться оно должно на бетонном настиле, чтобы исключить попадание грунта, песка и камней.
  2. Затем полуфабрикат сушилках ленточного или барабанного типа доводится до влажности 8-12%. Во всей технологии это самый энергоемкий процесс, но от степени влажности сырья зависит качество топлива. В среднем на доведение 1 тонны сырья до требуемой влажности уходит 1МВт энергии. Для снижения затрат сжигать в сушилках можно кору или другое некондиционное сырье.
  3. Полученная масса мелко дробится (частицы не более 4мм, для высококачественных гранул 1,5мм) с помощью молотковых мельниц.
  4. Если в процессе сушки влажность сырья снизилась ниже 10%, полуфабрикат увлажняется мелко дисперсионной водой или паром. Пар необходим для твердых пород древесины (дуб и т.п.) или для залежалого сырья. Для мягкой древесины или качественного сырья достаточно воды. На этом этапе обычно используются шнековые смесители.
  5. Полученный продукт прессуется. Пресс может иметь плоскую или цилиндрическую матрицу. Размер матрицы определяет производительность установки. Количество сырья, производимого за единицу времени зависит также от диаметра гранул.
  6. Разогретые во время прессования пеллеты охлаждают. Во время остывания снижается их влажность, что повышает качество.
  7. Гранулы просеиваются и упаковываются. Иногда они хранятся насыпью в бункерах, но для чтобы сохранить качество неизменным, желательно продукцию расфасовывать в большие мешки – биг-бэги, которые доставляют потребителю. Наиболее качественная продукция фасуется в мешки по 20-25 кг.

Технология производства

Путь изготовления пеллет на производстве очень долгий, поэтому некоторые предприниматели бояться браться за это дело. Но это бессмысленные переживания, так дроблёные опилки не портятся и пользуются высоким спросом.

Технология производства:

  1. Приготовленное сырье обрабатывается и отправляется на измельчение в дробилку. Этот пункт обязателен, иначе всё производство пеллет застопорится из-за поломки гранулятора. Опилки должны храниться в специальном контейнере, чтобы мусор не попал на них.
  2. После дробления древесины измельченное сырье отправляют в сушилку, где понижают влажность опилок до 12%. Этот пункт самый затратный, но без него пеллеты загниют или будут выдавать низкий уровень тепла. 1 МВт энергии – столько понадобится, чтобы высушить всю партию. Опытные производители рекомендуют в отсеках сушилок жечь оставшийся от производства мусор. Если влажность опилок упала ниже 10, то сырье орошают паром или дисперсионной водой.
  3. Далее, на специальном аппарате происходит прессование опилок. Объемы производства будут зависеть от размера матрицы – она может быть плоская или цилиндрическая.
  4. Во время прессования в грануляторе пеллеты нагреваются и необходимо их остудить для повышения качества продукции.
  5. Завершающая стадия – сортировка и упаковка полученных гранул. Мешки для пеллет должны быть герметичны, чтобы в них не попала вода при транспортировке. Рекомендуемый размер: 20 – 25 кг в мешке.

Производители рекомендуют при производстве использовать в грануляторе цилиндрическую матрицу, чтобы конечный продукт был больших размеров, и производительность оборудования была выше. В плоской матрице пеллеты будут мини-размера, а их количества хватит только для личного применения.

Технология производства топливных пеллет

  • Предв. измельчение
  • Сушка
  • Повторное измельчение
  • Гранулирование
  • Охлаждение и просев
  • Фасовка

Предварительное измельчение

Предварительное измельчение необходимо в случае, когда исходным сырьем является крупногабаритные материалы. Это могут быть кусковые древесные отходы (горбыль, баланс и т.п.), либо рулоны или тюки соломы. В зависимости от характера сырья устанавливается тот или иной вид измельчителя – барабанные или дисковые рубительные машины, измельчители рулонов и т.д. На выходе необходимо получит фракцию до 50 мм по максимальному измерению.

Сушка

Влажность исходного материала перед подачей на участок гранулирования должна составлять 12-14%. Поэтому сырье, имеющее повышенную влажность, необходимо высушить до заданных значений. Сушильный комплекс — один из самых ответственных узлов в линии, перерабатывающей влажное сырье.

Повторное измельчение

Перед гранулированием сырье должно иметь фракцию 1-3 мм, поэтому непосредственно перед подачей в прессующий узел сырье проходит через молотковую дробилку. Ее наличие в технологической линии – обязательное условие. Даже если мы говорим о технологии производства пеллет из опилок фракцией до 1 мм, дробилка предотвращает возможное попадание крупных частиц в гранулятор, что обеспечивает безопасность его рабочих элементов.

Гранулирование

Основной элемент пеллетной линии – пресс-гранулятор. Именно он отвечает за формирование гранул. Обеспечить качество выпускаемого продукта способны лишь грануляторы, предназначенные для производства пеллет.

Охлаждение и просев

Формирование гранул сопровождается повышенными температурами. При выходе из прессующего узла температура гранул 70 – 110 оС. Поэтому их необходимо охладить до температуры окружающей среды, а также отделить несгранулированную часть. Для этого используются колонны и блоки охлаждения.

Как особенности производства древесных пеллет влияют на их качество?

В мире существует ряд стандартов для оценки качества пеллет. В Европе это единая система сертификации по «EN 14961-2».

В рассмотрение идет ряд характеристик – зольность, влажность, теплота сгорания, плотность и другие. Часть этих параметров зависит напрямую от исходного сырья (например, зольность и теплота сгорания). Но некоторые характеристики зависят также от соблюдения технологии изготовления пеллет и качества оборудования. Причем если свойства сырья влияют лишь на уровень качества пеллет, то оборудование должно обеспечить ряд принципиальных физических свойств гранулы, таких как плотность, длину и влажность. При несоблюдении данных требований Вы не получите продукт, востребованный на рынке. Это же касается технологии произодства гранулированного комбикорма.

Компания ALB Group гарантирует своим клиентам, что предлагаемые нами технологии и оборудование позволяют производить пеллеты, соответствующие высшим стандартам качества.

Как уже было сказано, для каждого производства необходим индивидуальный проект: не просто примерный план работы, а детальное описание работы каждого элемента линии и его взаимодействия с остальными элементами линии. На практике зачастую линию собирают из разномастного оборудования, которое может быть трудно состыковать друг с другом.

Многое также зависит от сырья. Производство древесных пеллет из разных пород дерева различается нюансами, которые могут повлиять на производительность и функциональность линии. Крупность фракции сырья и влажность определяют, какое оборудование для гранулирования пеллет следует приобрести. Часто случается, что проектировщики не учли потребность в обработке более крупных или влажных кусков древесины или же неправильно рассчитали требуемую мощность, в итоге собственнику приходится докупать дорогостоящее оборудование и встраивать его в линию.

Компания АЛБ Групп имеет обширный опыт установки и успешного запуска линий гранулирования различного сырья. Мы можем предвидеть ситуации на производстве, с которыми вы еще не сталкивались. Наши проектировщики подбирают оборудование под конкретные цели, так что вам не придется дорабатывать новую линию и нести затраты.

Производство пеллет по технологии от АЛБ Групп на фирменном оборудовании:

  • Легко налаживается и запускается;
  • Выдает нужную мощность;
  • Оборудование специально подобрано для вашего типа сырья;
  • Создано с использованием качественных комплектующих и не будет останавливаться и приносить убыток из-за поломки уязвимых узлов.

Заказывайте технологическую линию производства топливных пеллет в ALB Group. Чтобы задать вопросы, обратитесь к нам в контактной форме или позвоните по телефону +7 (831) 410-85-25.

Себестоимость единицы продукции

Чтобы вычислить себестоимость 1 тонны пеллет, стоимость 1 куб.м опилок умножаем на объем материалов, что требуются для производства 1 тонны пеллетов (7,5 куб.м), и получается 750 рублей. Но это не конечная цифра, а предварительная, необходимо выяснить значение отпускной цены. Когда продукции закупается в больших количествах, и цена на 1 т пеллетов ниже, и минимальное значение – 3000–3 500 р. Затраты на производственные и хозяйственные нужды: аренда помещения, электричество, вода, зарплата персонала, составят 30% от общего дохода. Исходя из этого получаем определенную цифру (от 900 до 1050) и прибавляем 750 (затраты на сырье), в итоге получаем себестоимость товара от 1650 до 1800 руб.

Производство пеллет – бизнес, что становится популярным и приносит все больше дохода. Безотходное производство, что выпускает биопродукт, растет в цене из-за тенденции в обществе и мире. Правильный расчет, подготовка и оборудования принесут плоды.

Древесные пеллеты

Чаще всего такие гранулы называют «пеллетами из опилок» но на самом деле их получают из разного вида отходов.

  • Стружка, опил, полученные при распиловке и обработке сырого и просушенного лесоматериала

  • Щепа – один из самых распространенных отходов

  • Горбыль, баланс древесины – крупные древесные отходы, распиленные или цельные стволы, которые по каким-то причинам забракованы для использования по основному назначению (имеют деффекты, не подходят по диаметру итд).

  • Некондиционные деревянные изделия: новые или утилизируемые.

Идеальным сырьем для получения высококачественных пеллет считаются сухие опил и стружка. В них обычно отсутствуют включения коры а также частицы грунта, которые при сгорании образуют шлак. Именно поэтому производство пеллет из опилок так популярно.

Качество щепы, как сырья для пеллет, зависит от того, из какой древесины ее получают — обычной или окоренной, а также от особенностей ее хранения. Чем меньше коры и посторонних включений попадает в пеллеты, тем ниже их зольность, а следовательно, выше качество.

То же можно сказать о переработке горбыля и баланса.

Некондиционные деревянные изделия по идее должны обеспечить высокое качество пеллет, ведь это чистая, окоренная древесина без примесей

Однако, стоит обратить внимание на то, какие материалы используются при изготовлении изделия. Различные лаки, средства для обработки, клей могут повлиять на экологичность подобного материала.

Гранулирование разных пород древесины

Разные породы древесины как сырье для пеллет различаются по простоте гранулирования.

Во-первых, более крепкие гранулы получаются из пород древесины с более высоким содержанием природного лигнина. Хвойные породы по этому параметру заметно опережают лиственные: разные хвойные сорта содержат 23-38% лигнина, а разброс у лиственных пород 14-25%. Если лигнина в сырье мало, то увеличивается количество отсева после гранулирования.

Во-вторых, породы дерева имеют различную твердость. Более твердая древесина сложнее прессуется в гранулы, создает более высокие нагрузки на оборудование, особенно на расходные детали – матрицу, пресс-вальцы. Хвойные породы являются более мягкими и податливыми для прессования, в то время как лиственные породы всегда тверже. Однако, теплота сгорания у лиственных пеллет выше, поэтому кубометр пеллет из бука или дуба будет весить больше такого же объема гранул из сосны, и отдаст больше тепла.

При этом, как показывает практика, можно успешно перемешивать опилки разных пород и гранулировать. Такой смешанный материал для топливных гранул не снижает качество конечного продукта: если смешивать породы в нужных соотношениях, то можно добиться соответствия пеллет сертификатам EN plus А1 или А2 – пригодные для отопления частных домов. Добавление лиственных пород, например бука и дуба, повышают энергетическую ценность пеллета. Другое дело, что у некоторых лиственных пород древесина имеет темный оттенок, и микс-пеллеты из разных пород древесины получаются кофейными, серыми или темными. У частных потребителей пеллет порой существует предубеждение против гранул любого цвета кроме светло-бежевого, поэтому они могут забраковать темные дубовые пеллеты по одному их виду, несмотря на наличие сертификатов высокого качества. Предубеждения настолько сильны, что некоторые немецкие исследователи создают топливо из смеси пород с добавлением к хвойной древесине примерно 20% дуба или бука, при этом итоговый продукт сохраняет привлекательный светлый цвет.

Комплект оборудования

Для полного комплекта пеллетного оборудования необходимо иметь:

  • барабанную или дисковую дробилку;
  • молотковые мельницы;
  • газовый котел или котел, сжигающий опилки;
  • барабан для сушения;
  • механизмы для доставки древесины в сушку;
  • дымосос;
  • циклон;
  • транспортеры;
  • подвижной пол;
  • вентиляторы;
  • смеситель;
  • пресс гранулятор;
  • охлаждающую установку;
  • сито;
  • бункер готовых пеллет;
  • весы для мешков;
  • станки для упаковки;

Стоимость от 64 тыс. рублей.

Стоимость от 100 тыс. рублей.

Стоимость от 89 тыс. рублей.

Стоимость от 100 тыс. рублей.

Линия промышленного типа

Стоимость от 1.8 млн. рублей.

Каждый вид имеет свою особенность. К примеру, прибор на электродвигатели обладает некой стационарностью, в то время когда приборы с дизельными двигателями более мобильны.

Пример деталей оборудования для производства топливных пеллет на основе линии промышленного типа:

Такая линия стоит около 1 800 000 руб.

Ключевые элементы пеллетных линий и их примерные цены по отдельности:

  1. Щепорез (измельчитель древесины) — около 180 000 руб.
  2. Сушилка сырья для производства пеллет — от 400 000 до 2 500 000 руб.
  3. Гранулятор — от 50 000 до 1 100 000 руб. Модель ОГМ-1,5 стоит около 1 000 000 руб.
  4. Охладитель пеллет — около 400 000 руб.

Грануляторы делятся на виды относительно матрицы:

  • гранулятор с плоской матрицей;
  • гранулятор с круглой матрицей;
  • гибрид гранулятора с плоской и круглой матрицей;

Гранулятор с плоской матрицей

Плоская матрица – это плоский металлический диск, который сделан из стали высокого качества. Его диаметр составляет 100-1250 мм, толщина 20-100 мм. Используемая сталь должна быть износостойкой и иметь закалку 60 60 единиц по шкале твердости Роквелла. Как правило используют сталь отечественного производства 40Х, либо же стали HARDOX 500 и 20CRMN.

Производительная мощность гранулятора напрямую зависит от того какой диаметр матрицы. К примеру, оборудование с диаметром матрицы 1250 миллиметров может производить до 3 т. гранул в час.

Матрица круглой формы на грануляторах в диаметре достигает 550 миллиметров. Она сделана с нержавеющей стали с большой износостойкостью. Такая сталь должна раскалятся до твердости сорок пять-пятьдесят кгс по Роквеллу.

Если речь идет о производительности нужно дифференцировать ее величину от качественной подготовки древесины и ее составляющих. Также для большой производительности важна мощность электродвигателя. Фирмы производители, как правило, устанавливают на гранулятор редуктор с параметрами крутящего момента и передаточным числом с высоким КПД, что позволяет использовать имеющейся электродвигатель на оптимальную мощность.

На территории СНГ подобные грануляторы давно известны. На них производят комбикорм. Их серия ДГ и ОГМ. Но мастера научились их переделывать под изготовления топливных гранул. Нужно заменить матрицу под используемое сырье и ролики выкатывания.

Третий вариант грануляторов на наших территориях почти не применяется, но очень распространен в Китае. Круглая матрица расположена параллельно к основанию. Ролики выкатывания закатывают древесину в гранулятор за счет собственного веса.

Как организовать изготовление пеллет своими руками

Достаточно высокая стоимость топливных гранул делает вопрос о том, как сделать пеллеты самостоятельно, очень актуальным для собственников частных домов и дач, желающих использовать данный вид топлива. Следует сразу сказать, что сделать самодельный гранулятор для изготовления пеллет можно. Однако прежде чем приступать к реализации такого проекта, необходимо очень взвешенно оценить свои возможности. Изготовление подобного оборудования, в процессе функционирования которого создаются значительные нагрузки, требует не только достаточно серьезной технической подготовки и наличия соответствующих навыков, но и применения токарного, фрезерного, сварочного оборудования, а также слесарных инструментов. Все это предполагает наличие высокой квалификации и достаточного опыта осуществления работ подобного характера.


Устройство самодельного гранулятора

Важнейшим условием целесообразности самостоятельного изготовления топливных пеллет является наличие доступного по стоимости сырья, которое должно соответствовать определенным требованиям по своим качественным характеристикам. Если приобретать для самостоятельного изготовления пеллет сырье, которое придется подвергать предварительной обработке, стоимость готовой продукции может оказаться такой, что ее просто невыгодно будет использовать для отопления жилья.

При изготовлении пеллет своими руками также следует учитывать тот факт, что для производства подходит не любое древесное сырье. Оптимальными в плане получения качественных топливных гранул, которые отличаются плотной и устойчивой структурой, являются отходы древесины хвойных пород.


Чертеж корпуса и привода матрицы

Что потребуется

Для того чтобы сделать пеллеты в домашних условиях, как уже говорилось выше, потребуется станок для производства таких топливных гранул. Рассмотрим основные элементы его конструкции.

Плоская матрица круглой формы

Ее можно приобрести в готовом виде или изготовить самостоятельно, используя для этих целей лист металла. Толщина такого листа должна составлять не менее 20 мм. Отверстия в матрице, в которых будут формироваться топливные гранулы, должны иметь коническую форму. Приобретая или изготавливая самостоятельно матрицу для станка по производству топливных пеллет, следует иметь в виду: чем больше будет диаметр такого конструктивного элемента, тем выше будет производительность оборудования.


От диаметра отверстий в матрице зависит размер гранул


Принцип действия гранулятора с плоской матрицей

Мощные катки с зубчатыми рабочими поверхностями

Данные элементы, взаимодействуя с поверхностью матрицы, продавливают через ее отверстия сыпучую древесную массу, формируя плотные гранулы. Такие катки, насаженные на горизонтальный вал через подшипники качения, приводятся в действие вращающимся вертикальным валом. Степень прижима зубчатых катков к поверхности матрицы регулируется при помощи винтового механизма.


Зубчатые катки и матрица

Корпус устройства

Он изготавливается из трубы соответствующего диаметра или из свернутого в цилиндр металлического листа. Внутренний диаметр корпуса должен обеспечивать свободное вращение устанавливаемой в него матрицы.


Матрица с роликами внутри корпуса

Электродвигатель

Вал электрического двигателя соединяется с вертикальным штоком, приводящим во вращение матрицу.

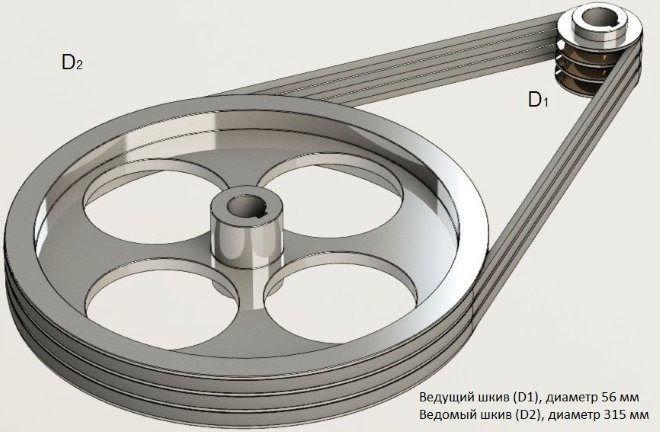

Клиноременная передача

Выбор производства пеллет как бизнес

В первую очередь необходимо оценить востребованность продукции, которую будет производить новое предприятие, и определиться с тем, в каком регионе открывать его наиболее целесообразно. Основной тенденцией мирового развития является повышение интереса к альтернативным и возобновляемым источникам энергии, а также существенным ужесточением требований к их экологической безопасности.

Пеллеты  являются продуктом переработки отходов предприятий различного назначения:

  • деревообрабатывающих;
  • лесопильных;
  • ряда пищевых производств;
  • с/х.

Часто указанную продукцию именуют древесными гранулами или «евродровами», но производство пеллет  может быть организовано с использованием отходов любого из упомянутых выше производств.

Основными сферами использования пеллет являются, в первую очередь, энергетика:

  • генерация тепловой и электроэнергии;
  • когенерация на электростанциях и котельных;
  • частные домовладения (котлы, работающие на пеллетах, или комбинированные, пеллетно — газовые);
  • продукция широко востребована производителями такого продукта, как наполнитель для кошачьих туалетов.

Возможны варианты использования пеллет в отраслях вспомогательного значения. Например,  для работы парогенераторов промышленного назначения, абсорбентов и т.п.

Линия по производству пеллет, ориентированная на внутренний российский рынок является сегодня не особенно прибыльным, так как объём потребления крайне незначителен. Основными потребителями упомянутой продукции выступают государства Западной Европы и Китай.

Можно организовать пеллетное производство, значительно различающихся по составу из-за исходного сырья (чистые древесные опилки, древесина с определённым процентом коры, соломы. жмыха и т.п.). Чем больше примесей, тем существеннее зольность готовой продукции и, соответственно, ниже её качество, а значит и стоимость.

Наиболее дорогими и высококачественными считаются пеллеты, у которых упомянутый показатель не превышает полутора процентов. Именно эта продукция является наиболее востребованной для пеллетных котлов, установленных в частных домах, а также для производства наполнителя.

Если показатель в 1,5% по зольности превышен (1,5 – 5,0) %, то использовать пеллеты в качестве топлива можно только на крупных промышленных установках.

При этом следует иметь в виду, что единых международных стандартов на данную продукцию не существует. Поэтому следует внимательно ознакомиться с требованиями действующих нормативов именно в той стране, в которую планируется организовать поставку готовых пеллет. И именно с этим учётом подбирать оборудование по производству пеллет.

Диаметр готовой продукции может задаваться диапазоном 5,0 – 10,0 мм, а её длина, соответственно 6,0 – 75,0 мм. Различаются требования к зольности продукции (высший сорт в USA ≤ 1,0%, в Европе ≤ 1,5 %. Сорт «стандарт» соответственно ≤ 3,0%);

  • сырьевой рынок;
  • ведущие производители, уже работающие на данном рынке (уровень конкуренции);
  • наличие платёжеспособного спроса (описание потребителей упомянутой продукции);
  • анализ существующих цен, их динамика и ёмкость имеющегося рынка;
  • выбор технологий, по которым будут организовано производство гранул. Определение поставщиков необходимого для этого оборудования.

Реализовать проект можно в любом регионе России.

Для анализа сбыта продукции требуется получение возможно более полной характеристики целевого рынка, на которые планируется выходить с пеллетами.

По результатам анализа собранной информации разрабатывается стратегия маркетинга, которой будет следовать новый завод или производственный комплекс, и проводится выбор бизнес-модели будущего предприятия, которая будет положена в основу производства древесных гранул.

Пеллетные горелки

Обычные твердотопливные котлы не слишком хорошо подходят для сжигания пеллет, поэтому их переделывают, врезая пеллетную горелку.

Такую же переделку можно произвести и с напольными газовыми котлами, ведь на выходе горелки получается пламя с небольшим количеством дыма.

В состав горелки входят:

  • бункер для пеллет;
  • система подачи (чаще всего шнековая);
  • шланг безопасности, отделяющий бункер и шнековую подачу от горелки;
  • горелка;
  • лямбда-зонд, оценивающий количество кислорода в отходящих газах и определяющий режим горения пеллет (ставят не на все устройства);
  • пульт управления.

В результате вы будете лишь:

  • засыпать в бункер пеллеты;
  • удалять золу;
  • периодически чистить горелку,

все остальное сделает автоматика горелки.

Также горелки можно использовать совместно с кирпичными печами, в том числе оснащенными грубами.

Вот стоимость и краткое описание наиболее популярных моделей таких горелок:

Марка Мощность кВт Описание Цена тысяч рублей Сайт производителя или продавца
Пеллетрон-15МА 15 Полуавтоматическая горелка с бункером небольшой емкости. Горелку необходимо чистить раз в сутки. Розжиг топлива производят вручную. Дверцу для установки в котел необходимо приобретать отдельно, выбирая ее по размеру котла. 18 pelletron.ru
РВ10/20 50 Автоматическая горелка для котлов типа Пересвет, Валдай, ЯИК, Дон и других, у которых совпадает размер топки и дверцы. Автоматический розжиг пеллет. Автоматическая пневмоочистка, поэтому без обслуживания горелка может работать несколько недель, если хватит топлива. Благодаря датчикам температуры блок управления автоматически меняет режим работы горелки. 93 teplo-trend.ru
Терминатор-15 15 Автоматическая горелка для сжигания любых пеллет. Благодаря функции самоочистки может работать без обслуживания 14 дней. Оснащена GSM-блоком, поэтому режимом работы горелки можно управлять с телефона или планшета, а также получать информацию о режиме ее работы. 74 teplohorosho.ru

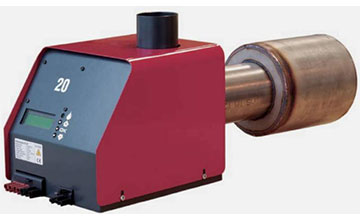

Pelltech PV 20b 20 Полностью автоматическая горелка с электрическим розжигом пеллет. Благодаря функции самоочистки требует обслуживания 2-3 раза в месяц. Самостоятельно регулирует силу пламени, обеспечивая заданную температуру теплоносителя. При отключении электроэнергии переключается на резервный аккумулятор. 97 bio-nik.ru

Как выбирать

При выборе пеллетных горелок необходимо в первую очередь обращать внимание на соответствие котлу, ведь одни горелки выпускают для конкретных моделей котлов, для других можно приобрести переходные дверцы, соответствующие тому или иному котлу. Второй важный параметр – мощность, ведь максимальный КПД горелки достигается лишь при работе на полной мощности

Второй важный параметр – мощность, ведь максимальный КПД горелки достигается лишь при работе на полной мощности.

После этого необходимо определить:

  • тип пеллет;
  • время работы с одной загрузки;
  • время между обслуживаниями;
  • объем бункера;
  • лимит стоимости.

Большинство автоматических горелок хорошо работают на любых пеллетах, однако устройства, не оснащенные функцией самоочистки, пригодны для работы, если только использовать белые лиственные гранулированные опилки.

Средний расход топлива в большинстве горелок 200–250 грамм на 1 кВт мощности котла в час. Из этой формулы и определяют необходимый объем бункера.

Горелки без самоочистки стоят недорого, однако их приходится чистить каждый день, поэтому они серьезно уступают автоматическим.

Следовательно, приходится выбирать: брать либо недорогую горелку, которую нужно чистить каждый день, либо дорогую, которая требует обслуживания лишь раз в 2 недели.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
