Как рассчитать мощность газового котла для частного дома

Содержание:

Типы котлов

При выборе котла нужно учитывать, на каком виде отопителя он работает.

Твердотопливные котлы

Котлы имеют следующие достоинства:

  • экономичность;
  • автономность;
  • простота конструкции и управления.
  • необходимо заготавливать и хранить топливо;
  • необходима периодическая загрузка топлива и чистка от продуктов сгорания;
  • колебания суточной температуры в пределах 5ºС.

Система является далеко не самой лучшей, но при отсутствии других источников топлива — это единственно возможный вариант.

Недостатки можно уменьшить с помощью термобаллона или водных аккумуляторов. Термобаллон регулирует подачу воздуха в топку, увеличивая тем самым продолжительность сгорания топлива. За счет этого увеличивается экономичность и сокращается количество заправок. Теплоаккумуляторы предназначены для увеличения инерционности системы отопления. В контур отопления врезается теплоизолированная снаружи емкость. Установка термостатического клапана, установленного на входе регистров, ограничивает подачу холодной воды из теплоаккумулятора на его входе.

За счет этого теплоноситель быстро нагревается, а потом уже начинает нагреваться аккумулятор тепла. Отдача тепла в систему отопления происходит намного дольше. Таким образом уменьшаются колебания температуры в доме.

Встроенные в аккумулятор тепла ТЭНы с автоматическим управлением позволяют включать его на электроподогрев в ночное время, когда стоимость электроэнергии минимальная. Фактически теплоаккумулятор выполняет функцию электрического котла.КПД твердотопливного котла составляет 71-79 %. Создание пиролизных котлов позволяет поднять его до 85%. Необходимо всем знать что данный тип котлов работает только на дровах.

Газовые котлы

Применение газового котла является лучшим вариантом для отопления дома. Он прост и безопасен в эксплуатации, имеет дешевое топливо, которое не требуется складировать и загружать.

Для него необходим дымоход. Котельная требуется только для котлов с открытой камерой сгорания. КПД газовых котлов составляет 89-91 %, но бывают котлы еще более эффективные. Поэтому этот показатель приводят в характеристике каждой модели.

Электрические котлы

Электрический котел является самым экологичным источником тепла. Он может применяться для подогрева горячей воды через бойлер или как резервный источник.

Для частных домов продают модели, мощность которых достигает 20 кВт. Большую мощность котла могут не потянуть счетчики электроэнергии, которые электрослужба устанавливает на входе. Несмотря на высокую стоимость электроэнергии у электрических котлов самый высокий КПД, составляющий 99 %. Ступенчатая регулировка мощности обеспечивает их более экономичную работу.

Заключение

Если рассчитать мощность отопительного котла приведенными выше простыми способами, то можно выбрать необходимый агрегат для отопления дома. Вариант расчета через теплопотери ограждающих конструкций дает возможность более точно определить необходимую мощность котла.

Если дом обеспечить достаточным утеплением, то котел понадобится с меньшей мощностью, а расходы на обогрев помещений значительно уменьшатся из-за снижения теплопотерь.

Расчет мощности газового котла в зависимости от площади

В большинстве случаев используют ориентировочный подсчет тепловой мощности котлоагрегата по площадям нагрева, например, для частного дома:

  • 10 кВт на 100 кв.м;
  • 15 кВт на 150 кв.м;
  • 20 кВт на 200 кв.м.

Подобные вычисления смогут подойти для не очень большого сооружения с утепленным чердачным перекрытием, низкими потолками, хорошей термоизоляцией, окнами с двойным остеклением, но не более того.

По старым расчетам лучше не делать. Источник фото: porjati.ru

К сожалению, данным условиям соответствуют только немногочисленные строения. С тем, чтобы осуществить наиболее обстоятельный расчет показателя мощности котла, необходимо учитывать полный пакет взаимосвязанных величин, в том числе:

  • атмосферные условия в местности;
  • размер жилой постройки;
  • коэффициент теплопроводности стены;
  • фактическую теплоизоляцию здания;
  • систему регулировки мощности газового котла;
  • объем тепла, требуемый для ГВС.

Расчет одноконтурного котла отопления

Подсчет мощности одноконтурного котлоагрегата настенной или напольной модификации котла с применением соотношения: 10 кВт на 100 м2, необходимо увеличить на 15-20%.

Например, необходимо обогреть здание площадью 80 м2.

Расчет мощности газового котла отопления:

10*80/100*1.2 = 9.60 кВт.

В случае, когда в торговой сети не существует требуемого вида устройств, приобретают модификацию с большим размером кВт. Подобный метод пойдет для источников отопления одноконтурного типа, без нагрузки на горячее водоснабжение, и может быть заложен в основу расчета расхода газа на сезон. Иногда вместо жилой площади расчет выполняют с учетом объема жилого здания квартиры и степени утепления.

Для индивидуальных помещений, построенных по типовому проекту, с высотой потолочного покрытия 3 м, формула расчета довольно простая.

Еще один способ расчета ОК котла

В данном варианте учитывают площадь застройки (П) и коэффициент удельной мощности котлоагрегата (УМК), зависящего от климатического места расположения объекта.

Он варьируется в кВт:

  • 0.7 до 0.9 южные территории РФ;
  • 1.0 до 1.2 центральные регионы РФ;
  • 1.2 до 1.5 Московская область;
  • 1.5 до 2.0 северные районы РФ.

Следовательно, формула для расчета выглядит таким образом:
Мо=П*УМК/10

Например, необходимая мощность источника отопления для постройки в 80 м2, расположенного в северном регионе:

Мо = 80*2/10 = 16 кВт

Если собственник будет устанавливать двухконтурный котлоагрегат, для отопления и ГВС, профессионалы советуют добавить к полученному результату еще 20% мощности на подогрев воды.

Как рассчитать мощность двухконтурного котла

Расчет теплопроизводительности двухконтурного котлоагрегата выполняется на основанию такой пропорции:

10 м2 = 1 000 Вт + 20% (теплопотери) + 20% (подогрев ГВС).

В случае, если здание располагает площадью 200 м2, то требуемый размер будет состоять: 20.0 кВт + 40.0% = 28.0 кВт

Это прикидочный расчет, его лучше уточнить по норме водопользования ГВС на одного человека. Такие данные приводятся в СНИПе:

  • ванная комната — 8.0-9.0 л/мин;
  • душевая установка — 9 л/мин;
  • унитаз — 4.0 л/мин;
  • смеситель в мойке — 4 л/мин.

В техдокументации к водонагревателю указывается, какая необходима теплопроизводительность котла, чтобы гарантировать качественный подогрев воды.

Для теплообменника на 200 л будет достаточно нагревателя нагрузкой приблизительно 30.0 кВт. После рассчитывают производительность, достаточную для обогрева, в конце итоги суммируют.

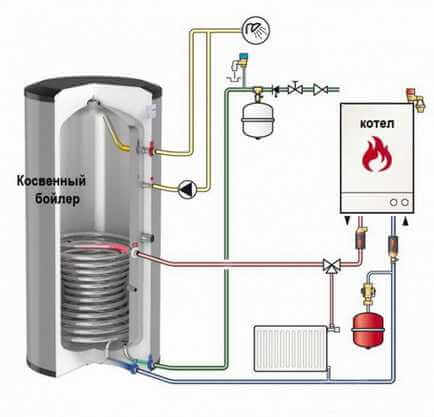

Расчет мощности бойлера косвенного нагрева

Для того, чтобы сбалансировать нужную мощность одноконтурного агрегата работающего на газовом топливе с бойлером косвенного нагрева, нужно установить какой объем теплообменника потребуется, чтобы обеспечить горячей водой жильцов дома. Используя данные по нормам горячего водопотребления легко можно установить, что расход в сутки для семьи из 4-х человек составит 500 л.

Производительность водонагревателя косвенного нагрева напрямую зависит от площади внутреннего теплообменника, чем более размеры змеевика, тем больше тепловой энергии он передает воде в час. Детализовать такие сведения можно, изучив характеристики по паспорту на оборудование.

Источник фото: coolandtheguide.com

Существуют оптимальные соотношения этих величин для среднего диапазона мощности бойлеров косвенного нагрева и время получения заданной температуры:

  • 100 л, Мо — 24кВт, 14 мин;
  • 120 л, Мо — 24кВт,17 мин;
  • 200 л, Мо — 24кВт, 28 мин.

При выборе водонагревателя рекомендуется, чтобы он нагревал воду примерно за полчаса. Исходя из этих требований предпочтительнее 3-й вариант БКН.

Чем нужно руководствоваться

На вопрос, как выбрать котел отопления, очень часто отвечают, что основной критерий – это доступность того или иного топлива. В данном контексте выделим несколько видов котлов.

Газовые котлы

Газовые котлы являются самыми распространенными видами отопительного оборудования. Это обусловлено тем, что топливо для таких котлов стоит не очень дорого, оно доступно для широкого круга потребителей. Какие бывают котлы отопления на газу? Они отличаются друг от друга в зависимости от того, какой тип горелки – атмосферная или надувная. В первом случае отработанный газ идет через дымоход, а во втором – все продукты сгорания уходят через специальную трубу при помощи вентилятора. Конечно, второй вариант исполнения будет немного дороже, однако именно он не будет требовать отвода дыма.

Настенный газовый котел

Что касается способа размещения котлов, то выбор котла отопления предполагает наличие напольных и настенных моделей. Какой котел отопления лучше в данном случае – ответа нет. Ведь все будет зависеть от того, какие цели вы преследуете. Если, кроме отопления, вам нужно будет проводить горячую воду, то можно поставить настенные современные котлы отопления. Так вам не нужно будет ставить еще и бойлер для нагрева воды, а это – экономия финансов. Также в случае с настенными моделями можно выводить продукты сгорания прямо на улицу. А небольшие размеры таких приборов позволят идеально вписать их в интерьер.

Недостаток настенных моделей – это их зависимость от электрической энергии.

Электрические котлы

Далее рассмотрим электрические котлы отопления. Если в вашей местности нет газа, проходящего магистралью, электрический котел сможет вас спасти. Такие разновидности котлов отопления – небольшие по размерам, поэтому они могут использоваться в небольших домах, а также в коттеджах от 100 кв.м площадью. Все продукты горения будут безвредными с экологической точки зрения. А монтаж такого котла не потребует специальных умений. Стоит отметить, что электрические котлы не очень распространены. Ведь топливо дорогое, а цены на него растут и растут. Если вы спрашиваете, какие котлы для отопления лучше с точки зрения экономии, то это – не вариант в данном случае. Очень часто электрические котлы служат в качестве запасных приборов для отопления.

Котлы на твердом топливе

Теперь пришло время рассмотреть, какие есть котлы отопления на твердом топливе. Такие котлы считаются наиболее древними, такая система используется для отопления помещений уже давным-давно. И причина этому простая – топливо для таких устройств доступно, в его качестве могут быть дрова, кокс, торф, уголь и т.д. Единственный недостаток – это то, что такие котлы не способны работать в автономном режиме.

Газогенераторный твердотопливный котел

Модификация таких котлов – это газогенераторные приборы. Отличается такой котел тем, что можно управлять процессом горения, а производительность регулируют в пределах 30-100 процентов. Когда вы думаете, как подобрать котел отопления, следует знать, что топливо, которое используют такие котлы, – это дрова, влажность их не должна быть меньше 30%. Газогенераторные котлы зависят от подачи электрической энергии. Но они имеют и преимущества в сравнении с твердотопливными. У них высокий КПД, который в два раза выше твердотопливных приборов. А с точки зрения загрязнения окружающей среды они экологичные, так как продукты горения не попадут в дымоотвод, а будут служить для того чтобы образовывался газ.

Рейтинг котлов отопления показывает, что одноконтурные газогенераторные котлы нельзя применять для подогревания воды. А если рассматривать автоматизацию, то она велика. Часто можно найти программаторы на таких приборах – они регулируют температуру носителя тепла и подают сигналы, если есть аварийная опасность.

Газогенераторные котлы в частном доме – это дорогостоящее удовольствие. Ведь стоимость котла отопления высокая.

Жидкотопливные котлы

Теперь рассмотрим котлы на жидком топливе. В качестве рабочего ресурса такие приборы используют дизельное топливо. Для эксплуатации таких котлов нужны будут дополнительные комплектующие – емкости для топлива и помещение специально для котла. Если вы думаете, какой котел выбрать для отопления, то отметим, что жидкотопливные котлы имеют очень дорогую горелку, которая порой может стоить как газовый котел с атмосферной горелкой. Но такой прибор имеет разные ступени мощности, именно поэтому с экономической точки зрения его использовать выгодно.

Кроме солярки, жидкотопливные котлы могут применять также и газ. Для этого служат сменные горелки или специальные горелки, которые способны работать на двух типах топлива.

Жидкотопливный котел

Расчет мощности газового котла в зависимости от площади дома

Использование коэффициента удельной тепловой мощности обеспечивает наиболее быстрый способ определения параметров оборудования. Умножение нормативной потери тепла 1 м² на общую обогреваемую площадь дает требуемое значение

Принимая во внимание строительные технологии и климатические зоны, средний расход тепла жилым помещением принят на уровне 100 Вт/м² или 1 кВт на 10 м². При отклонении параметров здания от стандартных, потребности в ГВС, необходим пересчет мощности газового оборудования

Величина средних потерь тепла на квадратный метр поверхности меняется в зависимости от климата, региональный коэффициент составляет:

  • 0,7 — 0,9 для южных областей РФ;
  • 1,0 — 1,15 в средней полосе России;
  • 1,2-1,5 для Московской обл.;
  • 1,5 — 2,0 для территорий за Полярным кругом.

Для двухконтурного котла

При проектировании системы отопления не следует увлекаться избыточной точностью вычислений. В вопросе, как рассчитать мощность газового котла с 2 контурами, не возникнет затруднений, если применить стандартный способ. Узнать точную температуру помещений, используя упрощенный метод, проблематично. Он только позволяет определить, какой запас мощности должен быть, чтобы обеспечить теплом всех потребителей.

Энергия обогрева считается по коэффициенту 1 м² = 100 Вт. К значению прибавляется 20% запаса и дополнительно 20% для повышения температуры воды. Для дома площадью 100 м² требуемая мощность двухконтурного обогревателя составит 10 кВт + 2 кВт + 2 кВт = 14 кВт.

Для бойлера

Сначала устанавливается максимальный расход горячей воды, который рассчитывается суммированием производительности каждой точки водозабора:

  • ванна — 8-9 л/мин;
  • душ — 9 л/мин;
  • умывальник в туалете — 4 л/мин;
  • кухонная мойка — 4 л/мин.

Из руководства к бойлеру определяется производительность котла и объем водогрейного бака. Для приведенных показателей потребуется накопительная емкость в 200 л и нагреватель 30 кВт. Это значение суммируется с мощностью для обогрева и вычитается 20% P0 = (P(бойлера)+P(котла)-20%. Получаем общий показатель P0 для всей системы.

Расчет мощности для ГВС

Он проводится в следующей последовательности:

  1. Определяется объем теплой воды, которой пользуются все члены семьи.
  2. Определяется объем горячей воды (90-95 °С), которую будет разбавлять проточная вода, чтобы образовалась жидкость, имеющая комфортную для тела температуру.
  3. Рассчитывается дополнительная мощность котла.

Итак, пусть в доме живет семья, которая за сутки использует 150 л теплой воды, то есть жидкости с температурой 37 °С. Такая вода будет подаваться после смешивания горячей и проточной воды. Объем горячей воды определяют по формуле:

  • Vв является объемом востребованной теплой воды,
  • Тж — желаемая температура теплой воды на выходе из крана,
  • Тп является температурой проточной воды,
  • Тг — температура нагретой жидкости в косвенном бойлере.

Для вышеупомянутого примера Vв = 150 л, Тп = 8 °С, Тж = 37 °С, Тг = 95 °С. Vг = 150*(37-8)/(95-8) = 50 л. Это означает, что для дома хватит бойлера на 50 л.

Формула определения дополнительной мощности такова:

где с является удельной теплоемкостью воды (всегда равняется 4,218 кДж/кг*К),

ΔT представляет собой разницу между температурами нагретой и проточной воды.

Рд = 4,218*50*(95-8) = 18 348,3 кДж. В пересчете на кВт/ч эта цифра составляет 5,1 кВт/ч.

Как видно, для отопления дома нужно приобрести электрокотел отопления с мощностью 20+5,1 = 25,1 кВт/час. Это в том случае, если вода в котле должна нагреваться за 1 час. Если ее нужно нагревать за 2, то можно установить котел, мощность которого равна 20+2,55 = 22,55 кВт/час.

Мощность и количество секций алюминиевых радиаторов Подключение электрокотла к системе отопления Изготовление электрокотла «Скорпион» Мощность радиаторов отопления

Методика расчета тепловых потерь


определённым методикам,компьютерных программ

Разумеется, определиться с точными результатами сможет только специалист. Но и самостоятельное определение величины теплопотерь даст вполне зримые результаты с определением требуемой мощности. Введя данные, запрашиваемые программой, по параметрам дома (кубатура, материалы, утепление, окна и двери и т. п.), после выполнения предложенных действий, получается значение тепловых потерь. Полученная точность достаточна для определения требуемой мощности котла.

Использование домовых коэффициентов

Старым способом определения величины потерь тепла было использование домовых коэффициентов 3-х типов для индивидуального расчёта мощности газового котла по упрощённой методике:

  • от 130 до 200 Вт/м2 — дома без теплоизоляции;
  • от 90 до 110 Вт/м2 — дома с теплоизоляцией, 20−30 лет;
  • от 50 до 70 Вт/м2 — теплоизолированный дом с новыми окнами, 21 век.

Зная величину своего коэффициента и площадь дома, путём перемножения получают искомое значение. Ещё проще определялась требуемая мощность во времена СССР. Тогда считалось, что 10 Квт на 100 метров площади в самый раз.

Однако, сегодня такой точности стало недостаточно.

Расчет мощности котла отопления для дома

Основополагающим фактором тепла и уюта в доме является правильный расчет и подбор котла отопления для него. Недостаточно мощный котел не справится с поставленной перед ним задачей и в сильную стужу за окном, в доме будет холодно. Котел отопления должен компенсировать теплопотери жилища, что бы в нем было тепло и даже иметь небольшой запас мощности на случай совсем уж экстремально низких температур или расширения отапливаемой площади.

Основные теплопотери дома

Теплопотери дома в разном процентном соотношении происходят через стены, окна, крышу, пол. Здесь всё зависит от материала, из которого построена та или иная часть дома, качества утепления, стеклопакетов, дверей, пола. Что бы точно рассчитать, куда и сколько уходит тепла из дома нужно приложить большие усилия и с помощью многочисленных формул и таблиц произвести расчет. Но, как правило, такие усилия за частую становятся тщетны.

Поэтому мы с вами пойдем более легким и коротким путем, которым пользуются наиболее часто.

Расчет мощности котла по площади частного дома

Для расчета мощности котла по площади помещения применяется несложная методика. Для средних широт России и других стран для 10 м2 площади помещения необходимо 1 кВт тепловой энергии. Не сложно посчитать мощность для всего дома. Если предположить, что площадь дома 150 м2, поделив на 10, получим 15 кВт. Выше изложенный расчёт действует при условии высоты потолков 2,5-2,7 метра. Если ваши потолки выше расчетных, необходимо внести поправочный коэффициент. Чтобы найти коэффициент нужно вашу высоту потолка разделить на 2,7. Допустим высота вашего потолка 3 метра. 3:2.7=1.11. Полученные ранее 15 кВт умножаем на 1.11, получаем 16.65. Обычно округляют полученный результат в большую сторону, до 17 кВт.

Но это ещё не всё, как мы уже написали, вычисления производились для средних широт. Поэтому, что бы учесть климатическую особенность местности, необходимо внести еще один поправочный коэффициент:

  • Для северных широт 1,7;
  • Для Москвы и Подмосковья 1,3;
  • Для средней полосы 1;
  • Для южных регионов 0,7

Если продолжить расчёт нашего примера, то у нас получится: Для северных регионов 17×1,7=30 кВт/час, Для Москвы 17×1,3=22 кВт/час, Для средней полы так и останется 17 кВт/час, Для юга 17×0,7=12 кВт/час.

Расчеты мощности котла по площади в равной степени применимы для разных видов котлов, независимо от используемой им энергии. Газовые, электрические, твердотопливные и другие имеют параметр, как киловатт/час, поэтому подобрать его мощность несложно, нужно лишь определить потребность дома в тепле.

Расчет мощности котла для квартиры

Часто жильцы многоквартирных домов отказываются от услуг отопления компаний тепловых сетей, потому как тарифы на тепло порой необоснованно завышены, поэтому они ставят у себя собственные котлы отопления. Расчет мощности котла для квартиры рассчитывается по её объему. Объем квартиры измеряется в М3.

Чтобы посчитать объем нужно знать площадь и высоту потолка. И по традиции приведем пример: имеется квартира в московском регионе площадью 75 м2, высота потолка 2,7 метра. Вычисляем объем: 75×2,7=202,5 м3. Согласно СНиП для 1 м3 объема квартиры требуется: 41 Вт/час для типовых панельных домов,

34 Вт/час для кирпичного дома.

Допустим, наша квартира находится в панельном доме: 202,5×41=8302.5 вт/ч. Переводим полученный результат из ватт в киловатты: 8302.5/1000= 8,3 кВт/ч Но и это еще не всё, так же как и в первой методике расчета существуют поправочные коэффициенты региональности (они такие же, как и в первом случае)

Так же плюс ко всему этому добавляется ещё один коэффициент, это количество наружных стен:

  • Одна стена, коэффициент 1,1;
  • Две стены, коэффициент 1,2;
  • Три стены, коэффициент 1,3.

На основании вышеизложенного продолжаем рассчитывать мощность котла для уже знакомой нам квартиры: 8,3×1.3=10,79 кВт (региональный коэффициент). Квартира имеет две наружные стены: 10,79×1,2=12,9 кВатт/час. Округлив результат до 13 кВт/час, получим заветный показатель мощности котла.

Если подытожить эти два метода расчёта котла, то ещё стоит добавить, что получаемые результаты рассчитаны для отопления. Если котёл двухконтурный и используется еще для нагрева воды, то к мощности котла необходимо добавить ещё 10-20 %. Здесь зависит от предполагаемой потребности в горячей воде (душ или ванная).

Способы расчета

Для поддержания в жилых помещениях комфортной температуры, самостоятельно оборудуя систему отопления, нужно учитывать потери тепла через половое основание, стены, потолок, дверные и оконные конструкции. Должен быть запас мощности на случай сильных морозов.

По объему отапливаемой территории

Формула для расчета тепла:

Q = V × ΔT × K / 850, где

  • Q — количество тепловой энергии, кВт/ч;
  • V — объем комнаты, м³;
  • ΔT — температурная разница внешней и внутренней воздушной среды;
  • К — коэффициент потери тепловой энергии;
  • 850 — постоянное число для перевода в кВт/ч.


Рассчитывать объем тепла можно по объему отапливаемой территории.

Значения теплового коэффициента для разных объектов:

  • улучшенные конструкции зданий (кирпичные стены, толстые полы, двойные стеклопакеты в оконных проемах, изоляция выполнена в 2 слоя) — К = 0,6-0,9;
  • стандартные жилые постройки — К = 1-1,9;
  • упрощенные конструкции домов с одним слоем теплоизоляции и стандартными окнами — К = 2-2,9;
  • деревянные строения — К = 3-4.

По площади помещения

При выполнении расчета количества необходимого тепла для комнаты учитывается множество нюансов, поэтому такой способ является более точным.

Формула: Q = 0,1 × S × k1 × k2 × k3 ….. k7, где

  • норма тепловой энергии — 0,1 кВт/м²;
  • S — площадь территории;
  • k1 — показатель потерь через оконные конструкции (одинарный стеклопакет — 1,27, двойной — 1, тройной — 0,85);
  • k2 — затраты тепла по площади окна (Sw) относительно площади полового основания Sf (при Sw/Sf = 0,1, k2 = 0,8; соответственно, 0,2 к 0,9; 0,3 к 1,0; 0,4 к 1,1 и 0,5 к 1,2);
  • k3 — утечка энергии через стены помещения (при использовании изоляционного материала низкого качества — 1,27; применение материала толщиной 15 см или двойной кирпичной кладки — 1,0; для утеплителя высокого качества — 0,854);
  • k4 — утеря тепла из-за внешней температуры (при Т=-10°С, k4=0,7, соответственно, -15°С к 0,9; -20°С к 1,1; -25°С к 1,3; -30°С к 1,5);
  • k5 — затраты энергии из-за 1 наружной стены — 1,1; 2-х — 1,2; 3-х — 1,3; 4-х — 1,4;
  • k6 — дополнительное количество тепла в зависимости от высоты потолка помещения: Н=2,5 м, К=1, соответственно, 3 м к 1,05; 3,5 м к 1,1; 4 м к 1,15; 4,5 м к 1,2;
  • k7 — потери энергии в зависимости от конструкции, находящейся над отапливаемой комнатой (холодный чердак — К=1, утепленный — 0,9, обогреваемое помещение — 0,8).


При выполнении расчета учитывается множество нюансов.

Например, у здания есть 4 наружных стены, оконные проемы оснащены тройными стеклопакетами, параметры которых составляют 30% в сравнении с площадью полового основания. Между потолком и кровельной конструкцией находится холодный чердак.

Расчетная формула: Q = 0,1 × 200 × 0,85 × 1 × 0,854 × 1,3 × 1,4 × 1,05 × 1 = 27,74 кВт/ч.

Полученный показатель увеличивают на количество тепловой энергии, которая понадобиться для ГВС (при наличии подключения данной системы к твердотопливному аппарату).

Расчет для водогрейного котла

Этот показатель получают с помощью следующей формулы:

Qв = с × m × Δt, где

  • Qв — энергия, необходимая для водогрейного котла;
  • с — удельная теплоемкость жидкости (постоянная величина, равная 4200 Дж/кг*К);
  • m — масса воды;
  • Δt — температурная разница холодной и нагретой жидкости.


 Неправильно подобранная мощность котла введет к увеличению потребления энергоносителей.

Например, семья из 4 человек потребляет 150 л/день горячей воды. Котел оборудован теплоносителем, способным подогревать жидкость, поступающую из общей коммуникационной системы с Т = 10°С до Т = 80°С. В этом случае разница температур Δt = 80 — 10 = 70°С.

Подставляем все значения в формулу и получаем:

Qв = 4200 Дж/кг*К × 150 кг × 70 °С = 44 100 000 Дж (в переводе 12,25 кВт/ч).

Например, надо подогреть сразу 150 л воды для стирки. Соответственно, косвенный теплообменник имеет емкость 150 л. Поэтому к 28,58 кВт/ч (расход энергии на помещение) нужно дополнительно добавить 12,25 кВт/ч (нагрев воды). При этом значение Qзаг ниже 40,83 кВт/ч, т.е. температура воздуха в комнатах будет меньше расчетных 20°С.

При порционном подогреве жидкости (емкость косвенного теплообменника = 50 л) затраты составят 12,25 кВт/3 = 4,08 кВт/ч. Соответственно, Qзаг = 28,58 + 4,08 = 32,66 кВт/ч. Это и есть необходимая мощность отопительного оборудования для поддержания комнатной температуры выше 20°С и нагревания емкости с водой для бытового пользования.
