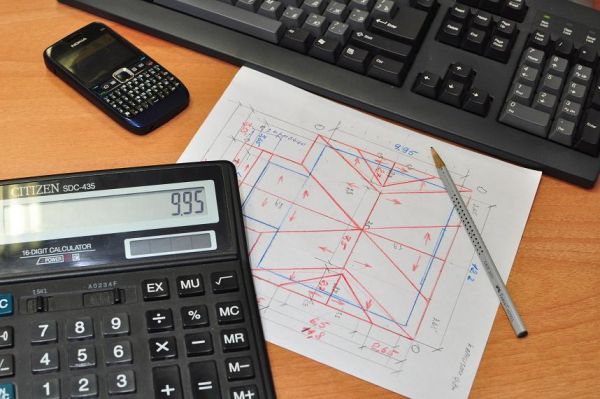

Расчёт вальмовой крыши

Обрешетка под профлист: правила монтажа

Обрешетка может быть разреженной либо сплошной. В банях обрешетка кровли традиционно деревянная, из обрезных досок либо OSB-3. Выбор типа обрешетки не спонтанный, а зависит от величины наклона скатов и выбранного профиля листов.

Марка	Угол наклона скатов, в градусах	Тип обрешетки	Шаг, см
Н-60	>8	Разреженная	Не более 300
H-75	>8	Разреженная	Не более 400
С-8	>15	Сплошная	1
C-10		Сплошная	1
C-10	>15	Разреженная	30
C-20		Сплошная	1
C-20	>15	Разреженная	50

Профнастил С-20

Для разреженной обрешетки с шагом менее 600 мм рекомендуется использовать доску обрезную сечением 100х25 мм.

Доска обрезная 100х25х6000 мм

Рассчитать количество пиломатериалов для обрешетки можно, используя строительный калькулятор.

Калькулятор расчета материалов для разреженной обрешетки

Калькулятор расчета материалов для сплошной обрешетки

Если шаг обрешетки выбран «на глазок», возможны такие негативные последствия как:

• деформация кровельного материала под давлением снега, ветра или иных внешних факторов;
• невозможность выполнения кровельных работ из-за опасности перемещения по кровле.

Если перестраховаться и сделать обрешетку слишком частой, это грозит увеличением затрат на строительство и повышенной нагрузкой на фундамент.

Если планируется утепление кровли, то поверх стропильных ног без натяжения фиксируют полотна гидроизоляционного материала, а затем прибивают рейки контробрешетки сечением 50х50 мм, на которые уже производится монтаж досок обрешетки.

Обрешетка под профлист

Нижний край гидроизоляционного материала выводят в капельник, закрепленный поверх лобовой доски.

На фото шаблон

Если кровля утепляться не будет, то необходимость в использовании гидроизоляции отпадает, но можно на нижнюю поверхность брусков контробрешетки степлером закрепить полоски стизола для улучшения шумоизоляции кровли и более плотного прилегания пиломатериалов друг к другу.

Бруски для контробрешетки с набитыми полосками стизола

По карнизным свесам, в местах стыка скатов обрешетку делают сплошной (две доски крепят рядом параллельно друг другу с зазором до 1 см, ориентируясь на натянутую заранее нить).  На карнизную (крайнюю) доску крепят длинные крюки системы водоотведения с крыши. Поверх крюков крепят карнизную планку (фиксация с шагом 30 см, нахлест торцов 20 мм). Нижний край карнизной планки должен перекрывать край водосточного желоба.

Схема монтажа карнизной планки, крюков, профнастила

Крепить доски можно гвоздями длиной 10 см, желательно оцинкованными, либо саморезами. Вбивать и вкручивать метизы необходимо перпендикулярно поверхности пиломатериала.

Обрешетка под конек

Дополнительная сплошная обрешетка необходима в местах, где будут устанавливаться снегозадержатели. Обычно удерживающие снег элементы крепят на уровне несущих стен.

Обрешетка под переходные мостики и снегозадержатели

Длина ската от конька до снегозадержателя

Также сплошную обрешетку делают под планками ендов.

Обрешетка под ендову

Факторы, влияющие на выбор уклона

Некоторые считают, что угол наклона связан лишь с желанием заказчика и архитектурной задумкой. На самом деле, существуют две группы факторов, от которых зависит минимальный уклон:

• Климатические условия.
• Особенности кровельного материала.

Климатический фактор

Есть несколько особенностей климата, которые могут существенно повлиять на угол наклона:

• Снеговая нагрузка. В отличии от дождя, снег очень часто задерживается на поверхности крыши. Если в местности может выпасть метр и более снега, то сложно представить, какой должна быть мощной кровля, чтобы выдерживать такую массу, если она не будет скатываться вниз. Чем больше угол наклона, тем вероятнее, что под своим весом снеговая масса сползет вниз. Вряд ли кому-то захочется зимой чистить не только двор, но и крышу от снега. Поэтому в таких регионах могут быть конструкции с уклоном кровли и 40° и выше.
• Дождевые осадки. Чем больше нагрузка от дождей в территории, тем более крутой создают угол наклона крыши. Чем дольше вода остается на кровле, тем больше вероятность того, что со временем она крыша начнет протекать. Если делать уклон кровли меньше 12°, нужно все стыки кровельного материала тщательно герметизировать, а нахлест листов делать больше.
• Ветровая нагрузка. Если предыдущие факторы говорили в пользу крутых крыш, то в территориях с сильными и порывистыми ветрами наоборот советуется делать уклон кровли небольшим. Это позволит уменьшить парусность конструкции. Если регион подвергается сильным ветрам, крышу лучше создать под углом 15-25°, не более. В случаях же вероятности ураганных ветров, угол наклона может и вовсе составлять 8° и меньше. Однако, это не значит, что можно вообще делать конструкцию плоской, так как она тоже не устоит перед сильным ураганом.

Расчет площади покрытия

Расчет площади крыши неминуем в любом проектирования навеса. Если поверхность дома будет отображена в односкатной плоскостью, тогда Вам крупно повезло с вычислениями.

В подобных условиях измерьте длину и ширину сооружения, сложите показатели условных свесов и затем два результата умножьте один на другой.

Когда же дело касается кровли, тогда следует использовать в расчете еще несколько позиций, среди которых угол наклона того или иного элемента. Прежде всего, рекомендуем все емкие детали покрытия разделить на определенные части (к примеру на треугольники).

В случае с двускатной поверхностью, следует умножить площадь каждой наклонности по отдельности на косинус наклонного угла. Наклонный угол — это цифра, взятая с пересечения ската и перекрытия. Что касается измерения длины одной наклонной, то упомянутый параметр следует фиксировать на имеющемся расстоянии от конька до края карниза.

Расчет площади кровли

Следовательно, алгоритм решения во всех проектах, в которых используются скатные стрехи — аналогичен. По завершению отмеченных действий, для того чтобы узнать площадь домового купола Вам понадобится просуммировать полученные результаты.

На стройскладах и в соответствующих магазинах могут продавать скаты с формой неправильного многоугольника. В таком случае вспомните совет, который уже звучал в материале — разделите плоскость на одинаковые геометрические фигуры и после окончания расчетов просто прибавьте их между собой.

Расчет угла наклона

Кроме минимального угла, есть такое понятие, как оптимальный угол наклона. При нем крыша подвергается минимальным возможным нагрузкам со стороны ветра, снега и т. д. Приведем примеры подобных оптимальных значений:

• В областях с частыми осадками в виде дождя и снега оптимально строить кровлю крутизной 45-60°, так как она быстрее избавляется от осадков, что минимизирует нагрузку на стропильную систему;
• Если крыша возводится в ветреном регионе, то хорошо будет разместить угол ее наклона в промежуток 9-20°. Она не будет играть роль паруса, ловя пролетающий ветер, но и не опрокинется его резкими порывами;
• В областях, где и ветер, и снег бывают регулярно, обращаются к средним значениям в 20-45°. Этот диапазон можно назвать универсальным для скатных конструкций.

Самостоятельное вычисление угла скатов сводится к несложному геометрическому процессу, в основе которого лежит треугольник. Его катеты – высота конька и половина ширины дома, гипотенуза – один из скатов. А угол между гипотенузой и катетом – искомая величина крутизны.

Угол кровли находится в прямой связи с высотой конька. Возможно два варианта расчета этих величин:

Известна высота крыши. Если возникает желание обустроить под кровлей просторную жилую комнату с приемлемой высотой потолка, то высота конька может быть определена заранее. Имея известные два катета, несложно узнать величину искомого угла.

Примем следующие обозначения:

• H – высота конька;
• L – ширина половины дома;
• α – искомый угол.

Находим тангенс нужного угла по формуле:

tg α = H / L

Величину угла по полученному значению узнаем из специализированной таблицы тангенсов.

Заранее определен угол наклона. При желании использовать определенный кровельный материал или в связи с погодными условиями в регионе уклон кровли может быть определен заранее. По его значению можно определить высоту конька дома и проверить – возможно ли создание под этой кровлей жилой комнаты. Для обустройства помещения высота конька должна быть не менее 2,5 м.

Оставляем условные обозначения из предыдущего примера и подставляем известные величины в следующее уравнение:

H = L * tg α

Таким образом, процесс вычисления угла наклона значительно проще и быстрее, чем анализ всех совокупностей для определения его оптимального значения для конкретного региона и здания.

Далее рассмотрим детально для односкатной крыши

В связи с тем, что односкатная крыша опирается на стены, имеющие разную высоту, то расчет заданного угла наклона производят, просто поднимая одну из стен дома.

Проводим вдоль стены перпендикуляр L сд (длина стены дома), берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную длину.

Для того, чтобы рассчитать длину стороны L bc, следует воспользоваться тригонометрической формулой.

Если длина стены дома L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Расчет угла наклона крыши

Крыша дома должна быть надежной и красивой, а возможно это при правильном определении ее угла наклона для данного вида кровельного материала. Как рассчитать угол наклона крыши — в статье.

Назначение подкровельного пространства

Перед расчетом угла наклона крыши надо определиться с тем, как будет использоваться чердачное помещение. Если вы планируете сделать его жилым, угол наклона придется делать большим — чтобы помещение было просторнее, а потолки выше. Второй выход — делать ломанную, мансардную кровлю. Чаще всего такую крышу делают из двухскатной, но может она иметь и четыре ската. Просто во втором варианте очень уж сложной получается стропильная система и без опытного проектировщика просто не обойтись, а большинство предпочитает делать все самостоятельно, своими руками.

Чем выше конек, тем больше полезная площадь подкровельного пространства. Но одновременно увеличивается и площадь крыши

При увеличении угла уклона кровли стоит помнить несколько вещей:

• Значительно увеличиваются расходы на кровельные материалы — возрастает площадь скатов.
• На большие скаты сильнее воздействует ветровая нагрузка. Если сравнивать нагрузку на одном и том же доме с углом в 11° и в 45°, во втором случае она окажется больше почти в 5 раз. Чтобы кровля могла противостоять таким нагрузкам, стропильную систему делают усиленную — ставят балки и стропила большего сечения с меньшим шагом. А это — увеличение ее стоимости.
• Если угол наклона ската больше 60°, снеговые нагрузки не учитываются — осадки скатываются и не задерживаются. Но при устройстве ломанной мансардной крыши снеговые нагрузки учитываются при расчете верхней ее части — там плоскости имеют уклон менее 60°.
• Не все кровельные материалы могут использоваться на крутых скатах, так что внимательно сморите на максимальный угол наклона, с которым могут данные крыши использоваться.

Угол наклона отображен через отношение высоты конька и половины ширины здания

Это не значит, что крыши с малым уклоном лучше. Они обходятся по материалам дешевле — меньше площадь кровли, но имеют свои нюансы:

• Требуют мер по снегозадержанию чтобы предотвратить лавинообразный сход снега.
• Вместо снегозадержателей можно сделать обогрева кровли и водосточной системы — для постепенного таяния снегов и своевременного отвода воды.
• При малом уклоне велика вероятность того, что влага будет затекать в стыки. Это влечет за собой усиленные меры по гидроизоляции.

Так что кровли с малым уклоном — тоже не подарок. Вывод: рассчитать угол наклона крыши надо так, чтобы найти компромисс между эстетической составляющей (дом должен смотреться гармонично), практической (при жилом подкровлельном пространстве) и материальной (расходы необходимо оптимизировать).

Угол наклона в зависимости от кровельного материала

Крыша на доме может иметь практически любой вид — может иметь низкие скаты, может — почти отвесные

Важно при этом правильно рассчитать ее параметры — сечение стропильных ног и шаг их установки

Если вы хотите уложить на крышу определенный вид кровельного материала, принимать во внимание надо такой показатель, как максимальный и минимальный угол наклона для данного материала

Расчет угла наклона крыши Чтобы крыша служила долго, надо правильно рассчитать угол наклона крыши. Как это сделать самостоятельно – читайте в статье.

Как определить угол наклона крыши самостоятельно

Для измерения угла ската можно использовать чудо-прибор, который способен избавить от всего вычислительного бремени. Название устройства говорит само за себя — уклономер (угломер).

В целом, можно обратиться за помощью и к механическому угломеру — вариант бюджетный, но вот не исключены дополнительная морока, особенно если пользуетесь таким приспособлением впервые.

Впрочем, расскажем специфику этого устройства — возможно, благодаря ней наш читатель очень скоро будет в обращении на «ты» с данным элементом.

• Стандартный уклономер без электронных наворотов представлен в виде рейки с прикрепленной рамкой. На стыке планок находится ось, на которой зафиксирован маятник. В его своеобразный комплект входит 2 кольца, грузик, пластина и указатель. Дополняется устройство шкалой с делениями, которая находится во внутренней части выреза. Если рейку положить по горизонтали, то указатель совпадет с нулевым делениям шкалы.
• Теперь переходим к основному процессу, для которого и предназначен прибор. Выставьте рейку угломера перпендикулярно по отношению к коньку. После этого на указателе маятника отобразится требуемая величина в градусном значении.
• Вариант, основанный на проведении собственного расчетного задания для измерения наклона путем математических вычислений, малопривлекателен. Во всяком случае попытаемся доступно рассказать как это можно сделать самостоятельно. В первую очередь необходимо выяснить длину гипотенузы и катетов. Когда речь идет об измерении наклона крова, прямая ската и есть отображением гипотенузы.
• Затем рассчитываем длину противолежащего и прилежащего катета. Первый из них представлен в виде расстояния, разделяющее перекрытие и конек, а размер второго следует принимать за расстояние между серединой перекрытия и карнизным свесом определенного ската.
• Теперь, получив уже два значения, найти третье путем применения тригонометрии не составит труда. В итоге, зная синус, косинус или тангенс (зависит от размеров составляющих) через инженерный калькулятор вычисляем цифровое значение наклона в процентах.
• Остались вопросы? Смотрите видео урок ниже или воспользуйтесь нашим онлайн калькулятором.

Соотношение высоты конька с пролетом

Касательно нагрузок — лучше не утруждаться минимальными уклонами, так как это может плохо кончиться для «свежей» крыши. Но если кровля плоская и деваться некуда, тогда не пренебрегайте укрепительными редутами.

В расчете стоимости также не обойдите вниманием такие понятия, как масса конструкции дома и опять таки нагрузку от осадков — это поможет найти не только правильное, но и экономически приятное решение для Вашего кошелька

Расчет крыши

Если наклон составит до 10 градусов, тогда подходящим вариантом будут поверхности из гравия, до 20º — профнастил и шифер. Стальные и медные листы целесообразны уже в очень «крутых» случаях, когда показатель верхнего румба достигает отметки 50-60 градусов.

Собственно, вот и вся информация, которая понадобится для самостоятельного вычисления угла уклона крыши.

Количество кровельного покрытия для односкатной крыши

Расчет кровельного покрытия базируется на индивидуальных характеристиках материала

Простой подсчет площади крыши в данном случае будет весьма приблизителен, так как не примется во внимание величина продольного, поперечного нахлеста, размер листа

То есть, площадь листа кровельного материала не используется полностью, при расчете учитывается только полезная часть. У каждого типа материала она своя, определяемая размерами волны или шагом ребристости.

Кроме того, необходимо учитывать размеры козырьков или свесов, на которые тоже идет расход кровельного материала. Если нет полной уверенности в качестве самостоятельного расчета, рекомендуется использовать наш калькулятор односкатной крыши.

Кровельный набор для металлочерепицы

Единицы измерения угла ската

Из школьного курса геометрии все знают, что величина любого угла измеряется в градусах. Уклон кровли в этом случае – не исключение. Но необходимо обозначить, что в технической литературе, в ГОСТах и справочниках встречают и другие единицы измерения. А именно: проценты и отношения сторон.

В первую очередь надо обозначить, что подразумевают под углом ската крыши. На фото ниже он обозначен латинской буквой альфа.

Угол наклона ската кровлиИсточник remontik.org

В строительной сфере крыши с углом наклона выше 50° встречаются редко. К ним можно отнести башенки в готическом стиле или нижние скаты мансардных кровель. В основном максимальный параметр – 45°.

Что касается двух других единиц измерения, то отношение сторон – это так называемая упрощенная дробь. В ее основе лежат два размера: высота крыши, на фото она обозначена буквой «Н», и проекцией ската, обозначенная буквой «L». Соотношение должно быть таким: Н/L.

Добавим, что проекция длины ската – это, по сути, половина ширины дома, если крыша двускатная симметричная, или полная ширина, если крыша односкатная. При этом угол наклона так и пишется дробью, к примеру, 1:3.

В некоторых конструкций обозначение дробью неудобно. К примеру, если она выглядит вот так: 4:13. Поэтому используют процентное исчисление. Оно рассчитывается таким образом:

4:13х100=30,77%

Уклон кровли в процентах и градусах используется профессиональными строителями чаще, чем отношение сторон, потому что такое обозначение применяется в справочниках и технической литературе. То есть это чисто технические единицы измерения. Хотя перевести из одной единицы измерения в другую не сложно. На фото ниже показан перевод из градусов и отношении я сторон и наоборот.

Пропорции соотношения градусов к размерам крышиИсточник obustroeno.com

Если есть необходимость перевести градусы в проценты, то, исходя из рисунка выше, можно сделать несколько математических выкладок. За 100% берется угол, равный 45°. Теперь можно найти, сколько градусов в одном проценте. Для этого надо:

45/100=0,45°. Переводим в минуты, получается 27’. То есть 1% – это 27 градусных минут.

Можно подойти к решению поставленной задачи с обратной стороны. То есть перевести градусы в проценты. Здесь обратное соотношение:

100/45=2,22%

Получается так, что в одном градусе 2,22%.

Как определяется наклон крыши из металлочерепицы

Раньше наклон определялся только в градусах, всем строителям было понятно это значение и они могли представить внешний вид кровли без рисунка. В последнее время в строительные нормы было введено еще одно определение величины уклона – в процентах, путаницы стало больше, с чем связаны изменения мало кому известно. Если кровельщики легко понимают, как располагаются скаты кровли под углом 30°, то мало кто из них может нарисовать примерный эскиз крыши с уклоном скатов 57,7%. Хотя это те же 30°.

Алгоритм расчета уклона

Уклон – отношения высоты крыши в зоне конька к половине ширины здания, рассчитывается по формуле

I% = H×0,5L×100, где

• I – уклон ската кровли в процентах. Чем меньше процент – тем меньше уклон, угол в 1° равняется уклону в 1,8%, а угол в 45° равняется уклону в 100%.
• H – Высота стропильной системы. Замеряется высота конька или конькового прогона.
• L – ширина стропильной системы. При расчете берется половина ширины для определения разницы в размерах между двумя катетами треугольника.

К примеру, если высота конька 1 м, а ширина здания 10 м, то для двускатной крыши наклон равняется 1:0,5×10×100=20%.

Эта формула используется для двускатных кровельных систем. В нашем случае она требует корректировки. Дело в том, что нет двускатных кровель с минимальным углом наклона, это варианты только односкатных стропильных систем. Значит, делить ширину здания на два не нужно, формула изменяется. Для плоских односкатных крыш наклон определяется по формуле:

I% = H×L×100.

То есть, в рассматриваемом выше примере расчет выполняется следующим образом: 1:10×100=10%.

Для того чтобы на основании процента наклона рассчитывать длину ската, надо пользоваться специальными таблицами или геометрическими формулами. Если известна одна из сторон прямоугольного треугольника, то процент уклона позволяет вычислить второй катет, потом при помощи тригонометрических формул рассчитывается угол, и только после этого вычисляется длина гипотенузы прямоугольного треугольника. Длина ската – главный параметр во время проектирования стропильной системы и определения количества материалов для покрытия крыши. Без этого значения невозможно купить нужное количество металлической черепицы, выбрать оптимальный вариант кровельного покрытия, определиться с архитектурным стилем здания.

В градусах угол наклона определяется значительное проще, все существующие строительные инструменты в своей работе используют принцип обыкновенного школьного транспортира.

Как практически угол наклона влияет на эксплуатационные характеристики крыши

Показатели наклона кровли оказывают заметное влияние на эксплуатационные характеристики крыши. Не все из них положительные, есть и отрицательные.

Преимущества большого угла наклона

Минимальный угол наклона скатов для крыши из металлической черепицы на практике встречается очень редко. Почему застройщики не желают иметь на своих строениях такие конструкции? Какие преимущества дает увеличенный наклон? Самый простой и правильный ответ – натуральная черепица укладывается только на скатах с уклоном не менее 30°, соответственно, ее металлическая имитация будет смотреться на плоских крышах очень странно.

Как определить угол наклона

Кроме того, большой угол дает следующие преимущества.

1. Уменьшается вероятность попадания влаги между листами покрытия. Более подробно эта проблема уже рассматривалась выше, а с увеличением угла наклона ситуация намного улучшается.
2. Существенно снижается нагрузка на все элементы стропильной системы в зимний период времени. Чем выше наклон – тем меньше толщина снега на кровле. Но с увеличением этого параметра одновременно увеличивается парусность крыши, это следует иметь в виду во время проектирования стропильной системы. Причем усилия от ветра действуют не вертикально, а горизонтально, что требует специальных строительных мероприятий по повышению устойчивости несущих конструкций в горизонтальном направлении.
3. Большая высота конька крыши дает возможность застройщикам существенно расширить варианты использования чердачных помещений. Во многих случаях их можно переоборудовать под жилые – увеличивается жилая площадь дома при минимальных финансовых сложениях.

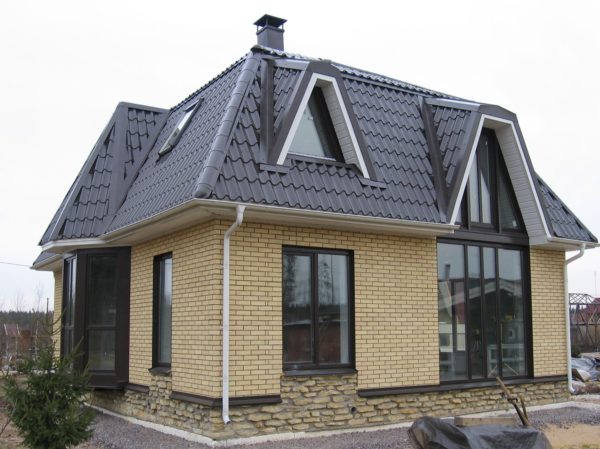

Пример вальмовой крыши с большим углом наклона

Есть и негативные стороны увеличения наклона скатов крыши.

1. Возрастает стоимость крыши: усложняется стропильная система, увеличивается фактический расход всех строительных материалов, в том числе и кровельных.
2. Появляются проблемы во время эксплуатации кровли. Часто требуется устанавливать дополнительные инженерные коммуникации на крыше, выполнять ремонтные работы т. д. Чем больше наклон, тем труднее мастерам, тем сложнее приспособления по технике безопасности.
3. Увеличивается ветровая нагрузка. Нужно изменять конструкцию стропильной системы.
4. Возникает необходимость монтажа снегозадержателей. С плоских крыш снег не сходит лавинообразно, устанавливать специальные снегозадержатели нет необходимости. Опытные строители знают, что каждое лишнее отверстие в кровельных материалах уменьшает надежность покрытия.

На крышах с большим углом наклона необходимы снегозадержатели

Однозначной рекомендации по оптимальному углу наклона не существует, решение принимается застройщиками самостоятельно.

Калькулятор угла наклона односкатной крыши

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2

Введите параметры крыши:

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов E (см)

Длина свеса переднего и заднего C (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки (см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: градусов.
Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: м2.
Примерный вес кровельного материала: кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2.
Длина стропил: см.
Количество стропил: шт.

Обрешетка:

Количество рядов обрешетки: рядов.
Равномерное расстояние между досками обрешетки: см.
Количество досок обрешетки стандартной длиной 6 метров: шт.
Объем досок обрешетки: м3.
Примерный вес досок обрешетки: кг.

Какую информацию дает онлайн калькулятор ориентировочного расчета после введения исходных данных? Что мы видим на выходе?

• Угол наклона проектируемой односкатной крыши.
• Площадь ее поверхности.
• Вес и количество рулонов кровельного (мягкого или твердого) материала.
• Нагрузку на стропила, их количество, а также длину.
• Сечение стропил, вес и необходимый объем бруса.
• Число рядков обрешетки, необходимое количество досок. Далее — расстояние между ними, их объем плюс вес.

Как видно, информация более чем исчерпывающая. Имея ее, можно приступать к проектированию дома, расчетам и составлению предварительной сметы расходов.

На заметку. При расчетах следует ответственно подойти к выбору материала кровли. Необходимо учесть климатические условия конкретного региона и среднюю снеговую и ветровую нагрузку. От выбранного вида кровли (твердая она будет или мягкая) будет зависеть вся конструкция обрешетки.

Данный онлайн калькулятор удобен и предназначен в основном для расчета стройматериалов, которые потребуются для сооружения конкретной односкатной крыши. Кроме того – для расчета угла наклона. Кроме всех прочих условий, калькулятор учитывает и климатические условия нужного региона.

Расчет материала для стропил односкатной крыши

Стропильная система — основной несущий элемент для кровли и подкровельных элементов. Недостаточно тщательный расчет или не полностью учтенные нагрузки могут стать причиной провисания или прогиба стропил, что повлечет за собой появление протечек и порчу всей постройки.

Для расчета прежде всего следует определиться с выбором материала. В данном случае следует придерживаться традиционного подхода и использовать обрезную сосновую доску 50 на 150 мм. Такой выбор проверен временем, сосна мало впитывает атмосферную влагу, она легка и достаточно прочна.

ВНИМАНИЕ!
При этом, важно просушить доски перед монтажными работами, чтобы они, рассыхаясь, не деформировались, не нарушили геометрию системы

Кроме того, надо учесть:

• Назначение постройки, в частности — чердачного помещения.
• Размеры крыши, длина и угол наклона ската.
• Материал кровли.
• Количество снега и сила ветра.

Учет этих факторов поможет определить оптимальное расстояние между стропилами, а также рассчитать количество пиломатериала. Если длина ската больше 6,5 м, то потребуется установка дополнительных стоек.

Стандартная величина шага стропил обычно колеблется в пределах 60-70 см, что позволяет делать упрощенный расчет системы. При этом, рекомендуется обратиться к онлайн-калькуляторам, чтобы проверить свои результаты.

Односкатная крыша имеет самую простую структуру, но пространство под ней сложнее использовать в жилых целях. Чаще всего, такой вариант используется для подсобных или вспомогательных построек, когда чердак не рассматривается в качестве жилого помещения.

В таких случаях вес и нагрузка от кровли на стены снижены за счет отсутствия утепляющего слоя, что упрощает строительство, снижает расходы на материалы.

Расчет материала
