Пошаговая инструкция по монтажу вальмовой крыши

Содержание:

Монтаж крыши вальмового типа

Стропильная система собирается из элементов, которые изготавливают из хорошо прослушанного пиломатериала. Он обычно производится из сосны, ели, лиственницы или кедра. Дополнительно также используются крепления из металла, включая различные пластины и метизы.

Подготовка стропильных ног

Перед основными монтажными работами подготавливаются длинные и короткие стропила. При этом у диагональных (реберных) ног сечение всегда больше, чем у других аналогичных элементов. Потому что они будут сильнее всего нагружены.

Нередко приходится стропильные ноги удлинять, если выполняется строительство большой крыши. Для этого пиломатериал сращивают. Благодаря удлинению не приходится приобретать доски разного размера.

Монтаж мауэрлата

Использование мауэрлата позволяет нагрузку с кровли равномерно распределить по стенам здания. Уложенный брус по всему периметру дома исключит ее точечное воздействие.

Строительство кровли с мауэрлатомИсточник domsdelat.ru

Часто мауэрлат имеет сечение 100*150 мм. Обычно для изготовления такого бруса используют древесину первого сорта. Его укладка на стенах дома выполняется исключительно внахлест. Мауэрлат никогда не соединяется встык. При этом он тщательно закрепляется на стенах. Поэтому используется большое количество крепежных элементов.

Крепление прогона и опорных стоек

Если крыша имеет большие размеры и сложную конструкцию, тогда монтируется прогон. Его закрепляют параллельно сторонам мауэрлата. Он нужен, чтобы устанавливать дополнительные опоры под стропилами.

Разрезы крыш с прогоном и без негоИсточник nasha-besedka.ru

Стойки используются для размещения конькового бруса. Их монтаж осуществляется под его краями. Опорные стойки усиливают всю конструкцию. Ведь на торцах конькового бруса создаются сложные узлы, где соединяется сразу несколько стропильных ног.

Балка конька крепится только после точных измерений. Этот элемент служит опорой для всей кровельной конструкции. Коньковая балка устанавливается строго по горизонту. Она размещается на высоте, которая была вычислена во время подготовки проекта.

Видео описание

Этот видеоролик позволяет наглядно познакомиться с процессом монтажа крыши в вальмовом исполнении:

Монтаж стропил

Стропильные ноги могут монтироваться в разной последовательности. Один из вариантов предполагает установку сначала центральных элементов, а потом – диагональных деталей. В другом случае первым делом закрепляют реберные стропила. После этого устанавливают все остальные элементы.

Независимо от последовательности монтажа, нужно знать, как правильно запилить стропила вальмовой крыши. Ведь их приходится упирать в мауэрлат или балки перекрытия. В первом случае делают Г-образный запил. Именно им стропильная нога будет упираться в мауэрлат. Во втором варианте торец стропилы обрезается под углом, чтобы она стояла на горизонтальной плоскости в соответствии с расчетным наклоном.

Верхние части стропил обычно соединяются торцами сверху конька. Они также могут скрепляться внахлест. Место соединение всегда дополнительно укрепляется металлическими пластинами, болтами или деревянными брусками.

Видео описание

Этот видеоматериал поможет разобраться в тонкостях устройства сложной крыши вальмового типа:

Коротко о главном

Крыша в стандартном вальмовом исполнении не имеет фронтонов. Вместо них создаются треугольные скаты, а другие две наклонные поверхности выполняются в виде трапеций. Четырехскатная кровля хорошо сопротивляется ветровой нагрузке и имеет большую жесткость. Однако в крыше труднее устанавливаются вертикальные окна, и под ней получается меньше свободного пространства.

Этот вид крыши может иметь не только классическое, но и ломаное, шатровое, полувальмовое исполнение. Ее каркас состоит из коньковой балки, диагональных, промежуточных, коротких, центральных стропил. Могут также монтироваться дополнительные стойки, мауэрлат, затяжки, кобылки.

Во время расчета определяют высоту конька, длину стропильных ног, сечение элементов. При вычислении учитывают все нагрузки, уклоны скатов. Монтаж стропил выполняется с опорой на мауэрлат или балки перекрытия.

Расчет объема мансардного помещения

Перед началом строительства мансардного этажа, следует проверить чертеж на соответствие правилам СНИП. По нормам 50 % помещения под четырехскатной вальмовой крышей должно иметь отметку потолка 2,5 м.

В полезную площадь входят части мансарды с высотой этажа не менее 2,5 м. Учитываются участки помещения с расстоянием от пола до потолка 1, 5 м при уклоне кровли 30°, 1,1 м – при 45°, 0,5 м – при 60°. Остальные площади помещения с меньшей высотой учитываются в формуле с понижающим коэффициентом 0,7.

Для определения основной части объема мансардного помещения самостоятельно, следует разбить пространство на геометрические фигуры. Формулы для вычисления можно найти в школьных учебниках. Размеры воображаемых фигур берут с чертежей плана, фасада и разрезов. Классическая четырехскатная вальмовая крыша состоит из двух пирамид со смещенным центром и одной усеченной. Объем шатровой четырехскатной крыши вычислить намного проще. Фигура, образуемая каркасом кровли, – правильная пирамида с квадратным основанием.

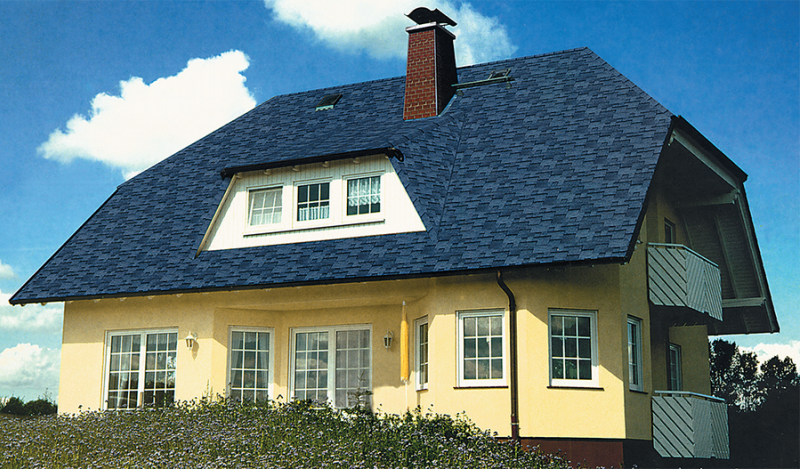

Внешний вид

Вальмовая крыша относится к четырехскатным, так как образуется сочленением четырех скатов. В отличие от двухскатных разновидностей с фронтонами, у нее их нет, на этом месте располагаются вальмы. Вальмовые скаты, называемые также торцевыми, формируются особыми элементами стропильной системы – накосными стропильными ногами и имеют треугольную форму. Два других ската в виде трапеции называют фасадными.

Устройство крыши вальмового вида складывается из следующих составляющих:

  1. Конёк. Вершина вальмовой крыши, линия соединения стропильных пар, длина которого несколько меньше общей длины дома.
  2. Вальмы. Два треугольных ската, заменяющих собой фасады дома. Они начинаются от окончания конька, а закачиваются свесом на уровне мауэрлата.
  3. Трапециевидные скаты. Скаты, которые имеют вид трапеции, их формируют рядовые стропила.
  4. Свесы. Выступающая за пределы периметра дома часть крыши, ее образовывают удлинения стропильных ног или кобылки. Свес крайне необходим, так как защищает поверхность стен от влаги, увеличивая срок их службы.
  5. Стропильная система. Совокупность элементов каркаса вальмовой крыши, которые несут на себе вес кровельного пирога, формируют угол наклона скатов.
  6. Кровельное покрытие. Материал в виде листов, рулонов или отдельных модулей, который служит для гидроизоляции кровли, защиты от дождя, снега и холода.

  7. Водосток. Элементы водосточной системы собирают и отводят излишки влаги с поверхности крыши в ливневую канализацию. Водосток бывает внутренним и внешним. На вальмовой крыше обычно используют второй вариант, состоящий из водоприемной воронки, желоба и водосточной трубы.
  8. Снегозадержатели. Металлические бортики, устанавливаемые на нижнюю часть крыши, для защиты от соскальзывания снежных масс со скатов после длительных снегопадов.

Плюсы конструкции

Архитекторы и дизайнеры активно используют конструкцию вальмовой крыши, так как она обладает следующими плюсами:

  • Скошенные вальмовые скаты улучшают аэродинамические свойства кровли, снижая парусный эффект. Поэтому ее можно использовать даже в районах с экстремально сильными порывами ветра.
  • Широкий диапазон угла наклона скатов позволяет выбрать подходящий для климатической зоны строительства. Более крутые скаты используют там, где высока снеговая нагрузка и велико количество выпадающих осадков. Пологие скаты рекомендуют в ветреных районах, где есть вероятность срывания кровли достаточно сильными порывами.
  • Вальмовые крыши позволяют использовать подкровельное пространство в качестве жилого помещения за счет достаточно высоких потолков.
  • Доступные, недорогие материалы делают цену строительства подходящей даже для более чем скромного бюджета.
  • Конструкция вальмовой крыши достаточно проста в монтаже, поэтому подходит для строительства своими руками. Более того, даже неопытные исполнители могут справится с этой работой, при условии помощи грамотного консультанта.
  • Кровля вальмового типа выглядит по-настоящему стильно и представительно. Поэтому нет варианта лучше для загородных коттеджей и для технологичных таун-хаусов.

Минусы конструкции

Не смотря на вышеперечисленные преимущества, кровля такого типа имеет некоторые особенности, которые нужно учитывать до начала строительства:

  1. Отсутствие фронтонов не позволяет организовать вертикальное освещение, так как возможности установить обычные окна нет. Вместо них устанавливают мансардные, более дорогостоящие и сложные в монтаже.
  2. Увеличение углов наклона скатов вальмовой крыши повышает расход строительного материла, что делает строительство более затратным.
  3. Сложность конструкции стропильной системы заставляет обращаться к профессиональным проектным фирмам, услуги которых стоят недешево.
  4. Конструкция, состоящая из множества элементов, имеет значительный вес, выдержать который способен лишь надежный, капитальный фундамент, устройство которого стоит дорого.

Как вы заметили, недостатки вальмовой крыши по большей части относятся к финансовой стороне вопроса

Поэтому важно составить проект и смету, чтобы планировать и контролировать расходы

Инструкция по строительству крыши

Первым делом важно определить конструкцию будущей крыши, необходимые для ее возведения материалы и крепежные детали, а также их количество. Можно рассчитать приблизительный бюджет работ. Установка самой конструкции начинается с возведения основы под стропила

Это, так называемый, армированный пояс. Он изготавливается из бетона, усиленного металлической сеткой и повторяет контуры стен. Его задача не только создавать дополнительную основу для стропил, но также снимать лишнюю нагрузку с хрупких оконных проемов и усиливать всю конструкцию в целом

Установка самой конструкции начинается с возведения основы под стропила. Это, так называемый, армированный пояс. Он изготавливается из бетона, усиленного металлической сеткой и повторяет контуры стен. Его задача не только создавать дополнительную основу для стропил, но также снимать лишнюю нагрузку с хрупких оконных проемов и усиливать всю конструкцию в целом.

Следующий этап – установка системы стропил. Как правило, собирают на земле и уже в готовом виде поднимают наверх. Нижние концы балок должны выступать за внешний край стены на некоторое расстояние. Делается это для организации карнизных свесов. Следует внимательно соблюдать пропорции при сборке конструкции. От этого зависит не только внешний вид вашего строения, но и устойчивость.

Далее следует установка обрешетки, на которую впоследствии будут крепиться гидроизоляционные и кровельные материалы. В качестве гидроизоляции может быть использован обыкновенный кровельный битум. Обрешетка бывает двух видов: сплошная и разреженная. Выбор одного из них зависит от того, какая кровля для крыши эркера вам необходима. Для гибких материалов лучше делать сплошную обрешетку. Тогда как для металлочерепицы или профлиста подойдет и разреженная (ячеистая). В последнюю очередь устанавливаются ендовые планки. Они соединяют кровлю эркерной крыши с основной. Благодаря им обеспечивается надежная изоляция стыков. Под них не будет затекать вода и попадать грязь, что позволит слою гидро- и звукоизоляции прослужить вам гораздо дольше. Прямоугольная или вальмовая крыша дома делается примерно по такому же алгоритму. Разница будет только в форме стропил и их количестве.

Монтаж вальмовой кровли по безраспорной системе

Шаг 1. Первым делом нужно приобрести весь необходимый материал, привезти его на место строительства, подготовить стропила к дальнейшей работе

Здесь важно сделать заготовки такими, чтобы были соблюдены все размеры и срезы. Также именно на этом этапе можно заняться и сращиванием стропил. В данном случае будут использоваться шестиметровые стропила сечением 15х15

В данном случае будут использоваться шестиметровые стропила сечением 15х15.

Вначале подготавливаются все необходимые материалы

Макет из двух стропил

Шаг 2. Далее можно заняться изготовлением и монтажом мауэрлата. Сначала требуется по периметру стен дома создать опалубку и проложить в ней армирующие прутья. Размер бетонного пояса в этом случае должен получиться 20х20 см. Здесь сразу же устанавливаются мощные металлические болты для установки и фиксации самого мауэрлата.

Сооружение опалубки

Шаг 3. После изготовления опалубки ее нужно залить бетонной смесью и дать застыть. В это время брус для мауэрлата сечением 10х20 нужно обработать защитными составами.

Застывание бетонной смеси

Цены на цемент и основы смесей

Шаг 4. Перед дальнейшими работами опалубку нужно удалить, а бетонный пояс – закрыть гидроизоляцией.

Укладка гидроизоляции

Шаг 5. В мауэрлатном брусе требуется просверлить отверстия, которые будут совпадать с торчащими из бетонного пояса болтами. Далее брус нужно надеть на шпильки и установить его по периметру стен.

В мауэрлатном брусе сверлятся отверстия

Установка бруса по периметру

Шаг 6. Излишки шпилек-болтов нужно срезать и закрутить их гайками, закрепив таким образом мауэрлат дополнительно.

Закручены гайки

Шаг 7. Теперь можно приступать к установке стропил по безраспорной системе. Это значит, что на стропилине будет делаться запил, который позволит ей не скользить по мауэрлату. Тогда нагрузка будет идти на стену дома. Но сначала требуется установить подконьковый брус посередине крыши. Он будет играть роль сродни мауэрлату. Фиксируется брус на стойках такого же сечения, как и он сам – 15х10. Все соединения производятся при помощи металлических уголков. Под брус, лежащий на перекрытиях, нужно постелить полосу гидроизоляции.

Сначала требуется установить подконьковый брус посередине крыши

Все соединения производятся при помощи металлических уголков

Под брус, лежащий на перекрытиях, нужно постелить полосу гидроизоляции

Шаг 8. Далее требуется установить диагональные стропила. Они получились сращенные из двух брусьев 15х5 см.

Установка диагональных стропил

Еще одно фото процесса

Шаг 9. Теперь необходимо переходить к установке остальных рядовых стропил

Важно помнить, что они держатся на мауэрлате за счет выпилов в области касания стропилины и мауэрлата, а также конька. Все соединения забиваются на три гвоздя, можно использовать уголки. Шаг между стропилами здесь – 60 см

Шаг между стропилами здесь – 60 см.

Монтаж остальных рядовых стропил

Создается выпил в области касания стропилины и мауэрлата

Шаг 10. По мере перехода на диагональные стропила длину обычных стропил нужно корректировать – получатся нарожники, и крепить их уже не к коньковому брусу, а к диагональным стропилам.

Нарожники нужно прибивать к диагональным стропилам

Результат проделанной работы

Шаг 11. По оставшимся двум скатам тоже нужно установить стропила-нарожники по тому же принципу, что описан выше. Излишки длины стропилин нужно подрезать в соответствии с выбранной длиной свеса кровли.

По оставшимся двум скатам тоже нужно установить стропила-нарожники

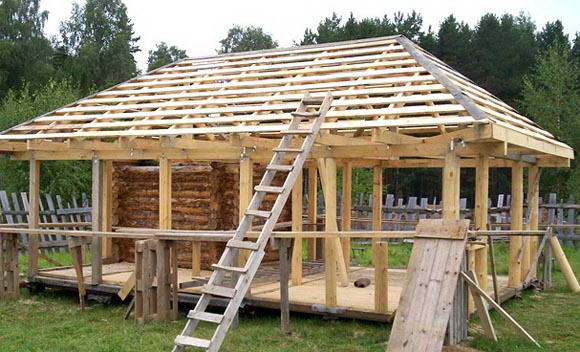

Готовая стропильная система

Цены на строительные леса

Строительные леса

Шаг 12. Установка стропильной системы вальмовой кровли завершена. Далее можно монтировать защитные мембраны, утеплитель, обрешетку и непосредственно кровельный материал.

Теперь можно монтировать защитные мембраны

Видео – Стропильная система вальмовой крыши

Как видно из этой статьи, создание стропильной системы крыши вальмового типа – задача действительно не самая легкая. Но при желании и с ней можно разобраться самостоятельно. Однако просить совета и помощи у опытных мастеров все же стоит хотя бы на этапе проектирования кровли, чтобы избежать допущения фатальных ошибок.

Устройство стропильной системы вальмовой крыши

При приборе организации накосных и диагональных стропильных ногуй шатровой кровли руководствуйтесь такого рода указания:

  1. Накосные стропила закрепляются к внутренним углам стенок, а диагональные — к наружным. Протяженность 1-ый более обыкновенных стропил, таким (образом равно как в их возложена в один с половиной однажды немалая перегрузка.
  2. На стропильные лапти накосного вида станут основываться кургузые стропила скатов. Их именуют нарожниками. Их принято производить сдвоенными с 2-ух нормальных ногуй.
  3. Под стропила диагонального типа ставят опоры — 1 либо 2. С целью их производства применяйте выносливы с бруса. Подкосы располагают перед заостренным 45°.
  4. Промежуточные стропильные лапти полагаются поверх в коньковый дерево, а внизу — в мауэрлат. Рядом их монтаже держитесь шага в 1,0-1,2 м. Разреза таких ногуй необходимо подбирать, подвластно с схемы балки — один- либо бипролетная, шага стропил, основываемой весом кровли и снежным покровом перегрузки. Не забываете, что же переходные стропильные лапти никак не обязаны являться очень долгими.
  5. Каждую 2-ую опору укрепляете к порющей стене с поддержкой скруток. Приготовьте их с 2 проволок, что же обладают поперечник 4 миллиметров. Переходный основа объедините с мауэрлатом. Применяйте с целью данного противоположную скобу.
  6. Угловые стропильные лапти знакомы перед наименованием нарожники. Кроме того нередко их именуют полуногами, таким (образом равно как они обладают кургузую длину. С одной края нарожники полагаются в мауэрлат, с 2-ой – в диагональную ногу. С целью размеренной распределения перегрузки с круговых ногуй в накосныенарожники укрепляют к диагональным в различных участках, в соответствии с схеме шатровой крова.
  7. Для инвариантного размещения абсолютно всех стропильных ногуй приготовьте метки в коньковом брусе и мауэрлате. Более значительный период рядом производстве стропильной организации шатровой кровли — знающее объединение абсолютно всех составляющих в участках, в каком месте скрещиваются основные и диагональные стропила. Приготовьте с целью данного в брусьях надрезы, какие обладают удвоенный склон.

Беседка с четырехскатной крышей

Беседка с вальмовой кровлей станет эталоном дизайнерского решения, а при условии грамотного расчёта и обустройства будет отличаться надёжностью и долговечностью эксплуатации. Собрать четырехскатную крышу будет несложно собственноручно. Такая конструкция подходит для беседки в виде прямоугольника или квадрата. Первый вариант представляет собой сборку вальмовой конструкции с двумя треугольными и таким же количеством трапециевидных скатов. Второй вариант — это шатровая вальмовая крыша, состоящая из 4 равнобедренных треугольных скатов.

Вальмовая крыша для квадратной беседки состоит из четырех одинаковых треугольных секций

Четырехскатная кровля является прекрасным выбором при строительстве беседки, поскольку она допускает применение любых кровельных покрытий, а удобная конструкция обеспечивает свободный угол обзора, её легко можно обустроить, например, в китайском стиле, добавив свесам длины и несколько изогнутых диагональных стропил.

На подготовительном этапе работы делается чертёж будущей крыши с учётом основных факторов:

  • веса всех стропил и их дополнительных элементов;
  • массы кровельного покрытия и гидроизоляции;
  • уровня климатических нагрузок, слоя снежных масс;
  • веса строителей, обслуживающих крышу;
  • нагрузки от оборудования, которое планируется установить на стропильной системе.

От того, каким будет наклон скатов и какие материалы выбраны для покрытия кровли, напрямую зависят особенности установки, например, шаг расположения реек обрешётки и стропильной системы. И всё это сказывается на общем весе постройки.

Продлить срок службы деревянной беседки можно, предварительно обработав все её элементы специальными антисептическими пропитками, а также огнезащитным средством. Наносятся все эти составы достаточно просто обычной кистью или валиком.

Опорой для четырехскатной крыши беседки могут быть деревянные, кирпичные стены либо стойки опорного каркаса. Если в работе используется кирпич, то конструкция получится капитальной и потребует возведения прочного фундамента, способного выдерживать большие нагрузки. Строительство вальмовой крыши на такой беседке в целом сходно с установкой кровли на жилом доме или другом крупногабаритном строении.

Небольшие вальмовые крыши можно собирать на опорах из столбов, которые предварительно следует хорошо закрепить

Если же беседка устанавливается на деревянные столбы, то следует предварительно проверить прочность закрепления её опор, они должны стоять строго вертикально, а для жёсткости и устойчивости каркаса снизу их перевязывают перемычками. Сверху тоже монтируются перемычки, которые будут являться обвязкой под скатную конструкцию. Из-за высокой нагрузки опоры могут постепенно разойтись, поэтому рекомендуется заранее скрепить их на верхних концах с помощью диагональных перемычек, а в местах стыковки проложить деревянные или стальные накладки.

Пошаговая инструкция по установке вальмовой крыши для беседки

  1. Сначала крепят коньковый брус со специальными подкосами и вертикальными опорами.

  2. Далее для формирования кровельных скатов укладывают диагональные стропила. Этот этап предполагает возможность увеличения длины свесов с помощью накладных досок – «кобылок», которые удлиняют накосные стропила.
  3. Затем выполняют монтаж центральных и промежуточных стропил и нарожников.

  4. Для защиты деревянных элементов от воздействия влаги поверх стропил укладывают покрытие из гидроизоляционной мембраны.
  5. На слой гидроизоляции монтируют обрешётку, а при необходимости оборудования дополнительной вентиляции устанавливают и контробрешётку.

  6. На завершающем этапе работы крепят кровельный материал.

Шатровую крышу собирают так же, как и обычную вальмовую, исключая монтаж конькового бруса. При этом производится связка диагональных стропил в коньковый узел.

Видео: строительство беседки и барбекю своими руками

Недостаток опыта строительства кровельных конструкций может негативно сказаться на качестве будущей крыше и степени защиты всего сооружения, поэтому для выполнения подобного рода работ рекомендуется обратиться к профессиональным строительным бригадам. При правильном подходе вальмовая крыша станет прекрасной архитектурной конструкцией дома, беседки и любых других построек.

Четырехскатная крыша инструкция по сборке своими руками

Четырехскатная крыша #8212; та, у которой полностью или частично отсутствуют фронтоны, со всех сторон уложен кровельный материал. У нее может полностью отсутствовать коньковая часть – это шатровая крыша, или в центре находиться небольшой участок конька с двумя скатами #8212; вальмовая. Скат треугольной формы носит название «вальма».

У шатровой все скаты – равносторонние треугольники, у вальмовой – два треугольника и две трапеции. На рисунке можно увидеть, что вальмовые крыши могут быть и более сложной конфигурации.

Проектирование четырехскатной крыши.

И шатровая, и вальмовая крыша требуют устройства более сложной, нежели у двускатной, стропильной системы. Проект четырехскатной крыши можно создать с помощью компьютерной программы. Если крыша четырехскатная будет строиться своими руками, и вы решили действовать самостоятельно, необходимо собрать соразмерный дому макет, по которому легко будет определить высоту крыши, длину конька и углы наклона скатов.

Зная эти параметры, можно сконструировать расположение стропил и рассчитать необходимое количество материалов.

Важно заметить, что в проект можно сразу заложить козырек над крыльцом. если таковой в дальнейшем вы собираетесь делать

  • Для того, чтобы не ошибиться с углами наклона скатов и подобрать достаточную толщину стропил, учитывайте исходные данные:
  • ветровую характеристику местности, низкая крыша лучше сопротивляется ветру;
  • возможную снеговую нагрузку, там, где снега много, делать уклон меньше 45 градусов нельзя;
  • вес самой крыши, с учетом полного заполнения кровельного «пирога», людей, обслуживающих кровлю, и возможных инженерных коммуникаций, закрепленных на ней.

Стропильная система вальмовой крыши

  1. Как более общий случай, рассмотрим конструкцию вальмовой крыши. Стропила, образующие ее каркас, неравнозначны и носят специальные названия.
  • Конек – каркас верхнего ребра крыши.
  • Вальмовые (угловые) стропила – так же образующие каркас четыре попарно расходящихся от концов конька к углам дома стропила.
  • Рядовые стропила – обычные стропила, отходящие от конька.
  • Наружные стропила – стропила, отходящие от угловых стропил.

Как бы хорошо ни была спроектирована крыша, своими руками заранее изготовить стропила с верными углами не получится. Выставлять их придется по шаблонам, изготовленным непосредственно по месту.

Порядок монтажа стропил четырехскатной крыши

Первым делом устанавливают верхнюю балку-мауэрлат, для которого в случае вальмовой крыши используется брус 150х100. Балки перекрытия кладут на доску 150х50 для надежности конструкции.

Затем приступают к установке конька. Для укладки конькового бруса нужно выстроить специальную несущую конструкцию – ни в коем случае не опирают конек на балки перекрытия. По центру, от стены до стены, под будущим коньком на ребро укладывают две доски 150х50 с зазором 50мм. который обеспечивают несколько прокладок.

Этот зазор требуется для того, чтобы в него вошла изготовленная из таких же досок «скамья» под конек. Это перекладина, уложенная на три стойки, средняя из который располагается строго по центру дома. Вертикальность скамьи достигается использованием временных укосов. Контроль отвесом и уровнем – обязательное условие на этом этапе.

Следующий шаг – укладка рядовых стропил. Шаблон для определения торцевых углов и места расположения углового запила под мауэрлат удобно выполнить, используя небольшие отрезки брусков 50х50, положенных на конек и мауэрлат. Постарайтесь не укладывать стропила в тех местах, где в мауэрлате находится шпилька.

Когда рядовые стропила, в том числе и на вальмах, уложены, наступает черед угловых стропил. Как правило, они изготавливаются из сдвоенных досок. По углам к мауэрлату с внешней стороны прибиваются дополнительные отрезки бруска 100х50, запиленные под углом 45 градусов – для создания опоры для толстого стропила. Для разметки и создания шаблона используется временно уложенный на мауэрлат торцом отрезок доски и натянутый шнур. Угол измеряется транспортиром. Шаблон, изготовленный для одного угла, необходимо сверять, так как геометрия стен дома может отличаться от идеальной.

Уложив вальмовые стропила, заканчивают каркас монтажом наружных. Главное условие – обеспечение строгой перпендикулярности этих стропил и мауэрлата.

Вальмовые стропила обеспечивают надежными упорами, скамью из – под конька опускают, подпиливая стойки. После этого выполняют обрешетку с тем шагом, который диктует выбранный кровельный материал, и последовательно укладывают каждый слой кровельного «пирога».

Сборка стропильной системы

При проектировании вальмовых крыш можно использовать два вида стропил – висячие и наслонные. Висячие опираются только на стены здания, передавая все распорные нагрузки мауэрлату. Если предполагается устройство мансарды, то дополнительно потребуется установка стяжек из металла или дерева, которые укладываются на несущие стены здания и впоследствии служат основанием для устройства перекрытия. На фото видно, как устраиваются мансардные вальмовые крыши с висячей стропильной системой.

Наслонные стропила применяются, если для них есть опора в виде колонн или внутренних несущих стен. При конструировании системы допускается чередование двух типов стропил. Там, где внутренние стены исполняют роль опор, крепятся наслонные, а в других местах висячие.

Крепление стропил в основном осуществляется путем устройства запилов (седел). Но их глубина не может превышать четвертой части ширины стропильной доски. Для того, чтобы запил был одинаковым на всех ногах, необходимо сделать шаблон. Кроме этого, элементы стропильной системы крепятся с применением металлических уголков, саморезов, гвоздей. Крепление также может производиться скобами, болтами и шпильками.

При монтаже мауэрлата не забудьте проложить слой гидроизоляции по верху стен. Если стены выложены из кирпича, то в последних рядах кладки устанавливаются закладные детали для дальнейшего крепления мауэрлата. Подобные крепления могут быть изготовлены в виде вертикальных шпилек или болтов, устанавливаемых с шагом не больше полутора метров.

Вальмовые кровли – это сложные конструкции, но это нисколько не снижает их популярности. Несмотря на сложность возведения, они дают возможность устроить дополнительное жилое помещения в чердачном пространстве, а если провести качественное утепление мансарды, то можно эксплуатировать ее и в зимнее время.

Монтаж вальмовой кровли

Сборка стропильной системы такой крыши — довольно сложный процесс. Тем не менее в классической интерпретации процесс доступен для исполнения своими руками. Нужно сразу оговориться, что самостоятельная сборка не является препятствием для приглашения одного или двух помощников.

Монтаж вальмовой стропильной системы производится следующим образом:

  1. Укладка и крепление мауэрлата. Под ним нужно проложить гидроизоляцию из рубероида поверх стены здания. По углам мауэрлата устанавливаются четыре укосины для усиления конструкции в продольном направлении.
  2. Установка и временное крепление стоек. Их нужно поставить на лежень.

    Стойки монтируются на лежень и укрепляются временными подкосами до тех пор, пока не будут установлены все диагональные стропила

  3. Закрепление коньковой балки поверх стоек.
  4. Установка и крепление фронтальных стропил к мауэрлату и коньковой балке.
  5. Монтаж диагональных стропил между коньковой балкой и углами мауэрлата — четыре штуки.

    Положение диагональных стропил окончательно устанавливает форму всех скатов

  6. Установка нарожных балок между мауэрлатом и диагональными стропилами.
  7. Установка шпренгелей между укосинами и диагональными стропилами.
  8. Для зданий шириной до шести метров допускается изготовление затяжек между стропильными ногами при монтаже навесной системы. Эти элементы конструкции служат для компенсации распирающей нагрузки на мауэрлат со стороны стропильных ног.
  9. Дополнительное укрепление стропильных ног стойками или укосинами в зависимости от размеров здания.

    Готовая стропильная система далее обивается обрешёткой, на которую монтируется кровельный пирог и финишное покрытие

При монтаже стропильной системы применяются различные виды дополнительных креплений. Их производят промышленным способом специально для различных узлов и соединений.

Элементы крепежа стропил позволяют обеспечить необходимую прочность и высокое качество монтажа

По окончании сборки стропильной системы формируется кровельный пирог и устанавливается финишное покрытие кровли выбранным материалом.

При выборе угла наклона вальмовой крыши обычно исходят из эстетических соображений, заботясь о внешнем виде здания. Можно сначала выбрать уклон скатов, а потом рассчитать высоту конька, а можно, наоборот, задаться положением конька и исходя из этого рассчитать угол между стропилами.

Видео: монтаж вальмовой кровли в одиночку

Повышенная трудоёмкость исполнения вальмой крыши многократно компенсируется её высокими прочностными характеристиками и завидным дизайном. Если внимательно разобраться с конструкцией и понять назначение каждой детали или узла, нет ничего невозможного для построения стропильной системы самостоятельно. Успехов вам!

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
