Регулятор давления воды в системе водоснабжения: применение, виды, установка

Распространенные ошибки при самостоятельной работе и пути их решения

Не допустить ошибок при установке регулятора – очень важно, поскольку от этого зависит стабильность функционирования водопроводной сети в квартире, или доме. При выполнении монтажа собственными силами, по незнанию, или отсутствию опыта, часто самодеятельные мастера упускают принципиально значимые моменты и совершают недопустимые действия

При выполнении монтажа собственными силами, по незнанию, или отсутствию опыта, часто самодеятельные мастера упускают принципиально значимые моменты и совершают недопустимые действия.

Часто встречающиеся нарушения и способы их устранения приведены в таблице:

Ошибка	Устранение
Монтаж в неотапливаемом помещении. Замерзание редуктора	Монтаж производить в местах не подверженных воздействию отрицательных температур
Не обеспечен свободный доступ к оборудованию	Выбор места расположения РДВ должен предусматривать легкодоступность, для проведения ревизий и ремонта
Чрезмерное механическое напряжение при сборке резьбовых соединений	Во избежание утечек в местах соединений, через поврежденные уплотнители, при монтаже применять умеренное силовое воздействие
Устройство регулятора без отсечения с двух сторон запорной арматурой	Установить вентили по обе стороны от редуктора. Это необходимо для качественного ухода за оборудованием
Игнорирование установки фильтра перед РДВ	Поставить фильтр, чтобы не допустить быстрого износа внутреннего механизма редуктора. Фильтр способствует правильной работе прибора
Вертикальная установка редуктора, наперекор рекомендациям производителя	Приобрести и установить регулятор, предусматривающий вертикальный монтаж (например, фирмы FAR)
Установка водомера сразу после регулятора давления	Узел учета необходимо установить на расстоянии не менее 20 рабочих диаметров трубы, иначе показания водоизмерителя будут не верны

Как установить регулятор (редуктор) давления воды своими руками

К инструкции к любому регулятору давления воды приложена схема с пошаговой установкой прибора. Поэтому его монтаж в квартире или частном доме не составит особого труда для любого человека, умеющего держать в руках гаечный ключ.

Соблюдая строительные нормы и правила, регулятор давления нужно устанавливать на входной трубе между запорным краном и счетчиком для воды.

Установка РДВ

Правильно выбранное место для установки РДВ гарантирует сохранность как самой системы домашнего водопровода, так и всех фильтров и приборов учета воды.

При уверенности в том, что данная работа вам по плечу и не требует приглашения профессионального сантехника, можно приступать.

Установка в квартире

• Проверьте наличие всех соединительных деталей для полипропиленовых труб. Которые понадобятся в процессе проведения монтажных работ.
• Начните с осмотра прибора, установите заглушки на боковые отверстия РДВ. На которые впоследствии нужно будет установить манометры.
• Монтаж прибора лучше всего выполнить на горизонтально установленной трубе. В этом случае, будет обеспечено вертикальное положение РДВ, обеспечивающее его бесперебойную работу.
• Установив запорные вентили до и после регулятора давления. В случае аварийной ситуации с помощью кранов можно оперативно прекратить подачу воды.
• Нанесенная на прибор регулировки давления стрелка с указанием потока воды, не даст ошибиться в правильности его установки. При верном расположении РДВ, заглушка для установки манометра должна оказаться сверху.
• Перед входным потоком воды в регулятор давления лучше установить фильтр, позволяющий продлить срок бесперебойной работы РДВ.
• Для надежности соединений используйте ленту ФУМ, которая исключит любую возможность протечки конструкции.

Установка в частном доме

• Монтаж регулятора давления воды в системе водоснабжения частного дома ненамного отличается от квартирного. В схему водопровода придется добавить насос, поддерживающий давление в системе.
• Также выбирается размещение прибора, чтобы после монтажа положение манометра было вертикальным.
• Место установки конструкции – подача воды из городского водопровода или из скважины. Далее ставится прибор учета, следом регулятор давления.
• Насос для поддержания давления, как правило, идет в комплекте поставки прибора для частного дома.
• Не забудьте установить фильтрующий элемент на входе в домашний водопровод.

Достоинства и недостатки регуляторов различных типов

Для того, чтобы выбрать редуктор давления, необходимо ознакомиться с критериями выбора подобных устройств, которые основаны на плюсах и минусах использования того или иного типа приборов.

Достоинствами различного типа регуляторов являются:

Проточного типа:

1. Низкая стоимость.
2. Инертность к воздействию химических веществ и реагентов, при использовании в сельском хозяйстве (орошение и капельный полив), а также на различных типах производств.

Поршневого типа:

1. Простота конструкции.
2. Низкая стоимость.

Мембранного типа:

1. Более широкий диапазон значений давления, для работы с которыми предназначено устройство.
2. Лучшие показатели, чем у аналогов, по сглаживанию получаемых результатов в процессе работы устройства.
3. Способны работать при малом расходе воды в единицу времени.
4. Неприхотливость и надежность при эксплуатации.
5. Способность работать с водопроводной водой без дополнительной очистки.
6. Отсутствие фильтров по очистке воды, увеличивает межремонтный период при обслуживании устройств данного типа.

Недостатками различного типа регуляторов являются:

1. Способен работать только при протекании через устройство определенного количества воды.
2. Для нормальной работы устройств данного типа необходима установка дополнительного регулятора или клапана на входе устройства.

Поршневого типа:

1. Вода, поступающая во внутреннее пространство, должна быть очищена от механических примесей.
2. Данный тип имеет ограничения по силе потока протекающей через устройство воды.

Мембранного типа:

1. Более высокая стоимость, чем у аналогов.

Каковы наиболее частые поломки регулятора?

Поломки выявляются просто. Их можно определить с помощью следующих признаков:

• давление до и после арматуры одинаково или постепенно растет;
• невозможность регулировки оборудования;
• малая пропускная способность сети – плохой напор воды;
• присутствие постороннего шума;
• наличие течи устройства.

В большинстве случаев причина кроется в нарушении герметизации, которая может быть вызвана износом уплотнительных колец. Также плотно прилегать золотнику к корпусу мешает известняковая накипь.

Более редки ситуации, при которых происходит механические разрушения конструкции. К ним можно отнести: лопнувшую пружину или её истончение, отсоединение нижнего поршня от штока золотника или разрыв мембраны.

Можно ли обойтись без редуктора?

Все владельцы квартир тщательно подбирают сантехническое оборудование, чтобы гарантировать себе и членам своей семьи максимальное удобство от его использования. В проектирование водоснабженческих систем вкладывается масса сил, но обычные перепады давления в трубопроводе способны негативно повлиять на функционирование современной техники.

Регулятор предохраняет систему от водного удара, возникающего вследствие сбоев в работе станции или неправильных действий сотрудников водоканала.

Редукторы выполняют важную функцию, они стабилизируют гидродавление и за счет этого препятствуют образованию аварийных ситуаций. При наличии регулятора, выпущенного надежным производителем, проблем с эксплуатацией водопровода из-за появления гидроударной волны не будет.

Редуктор не только защищает водопровод от гидроударов, но и способствует экономному расходованию водных ресурсов – это еще одно весомое преимущество его применения. Это актуально не только для владельцев квартир, но и для собственников загородных домовладений, поскольку снижение количества потребляемой жидкости, уменьшает объем сточных вод, а это значит, что услугами ассенизаторов придется пользоваться реже.

Помимо перечисленных функций, регуляторы еще и снижают уровень шума в водозаборных приборах. Ведь именно повышенное давление провоцирует возникновение шума в водопроводе, его можно уменьшить или полностью нивелировать за счет стабилизации напора.

Если у вас возникнет необходимость купить регулятор давления воды для установки в квартире, предварительно изучите характеристики имеющихся в продаже приборов, чтобы не ошибиться с выбором

При покупке нужно обращать внимание на устройство прибора и материал изготовления. Одними из самых надежных и долговечных считаются редукторы брендов Valtec, Honeyvell, Far

Регуляторы давления перечисленных производителей обладают оптимальными эксплуатационными параметрами и изготовлены из прочных материалов, приобрести их можно по доступной стоимости.

Регулятор давления воды в системе водоснабжения: схема работы, монтаж и настройка в квартирных условиях

Как работает редукционный клапан?

Принцип его работы довольно прост. Он основывается на выравнивании усилий, то есть пружина с клапаном противодействует диафрагме. Таким образом, если в помещении включили воду, выходной напор, соответственно, падает и клапан открывается, а давление нарастает до тех пор, пока усилия диафрагмы и пружины не станут одинаковыми.

Регулятор работает за счет выравнивания усилий рабочей и исполнительной части

Как установить редуктор в квартире?

Сейчас мы разберем основные правила установки регулятора давления воды в системе водоснабжения:

• Установка редукционного клапана должна проводиться исключительно в теплом, отапливаемом помещении с возможностью своевременного обслуживания устройства;
• Корпус регулятора не должен подвергаться деформации;
• Направление водного потока должно соответствовать стрелке на конструкции;
• Перед монтажом редуктора в обязательном порядке прочищают трубы, удаляя из них различного рода загрязнения и отложения;
• Для дальнейшего обслуживания необходим вентиль.

Важно придерживаться правил установки – это обеспечит долгосрочную и надежную эксплуатацию устройства

Редуктор давления воды в системе водоснабжения: пошаговая монтаж

Первым делом вы должны убедиться, что вода в системе перекрыта, во избежание затопления.

Убедитесь, что вы перекрыли систему водоснабжения

1. Откройте все выходы, чтобы вышел весь воздух, и можно было промыть систему.
2. Произведите установку вентилей до и после редуктора для дальнейшего обслуживания.
3. Сверьтесь с направлением потока и стрелки на корпусе.
4. Произведите регулировку редуктора давления воды в системе водоснабжения.

Придерживайтесь последовательности установки

Регулятор давления воды в квартире. Как настроить давление?

Как правило, редукторы идут с установленным производителем номинальным значением давления. Однако часто бывает, что стандартные настройки не подходят, и необходимо самостоятельно изменить показатели напора.

Номинальное значение составляет 3 бар

Если устройство изначально было оборудовано манометром, то корректировка значений не составит никакого труда. Необходимо будет всего лишь повернуть вентиль до достижения необходимого показателя.

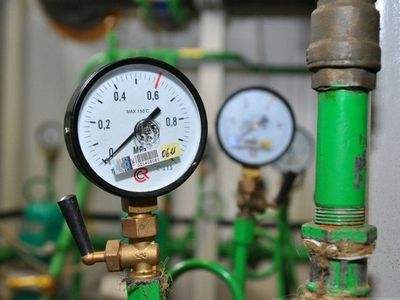

С помощью манометра легко отрегулировать напор воды

Если же манометра по какой-то причине не предусмотрено, его так или иначе все равно устанавливают на трассу. Это делается для того, чтобы можно было визуально проследить изменения давления при настройке, так как даже небольшая погрешность может иметь значительные неблагоприятные последствия для бытовой гидравлической техники.

Без манометра правильная настройка давления невозможна

При настройке редуктора соблюдают следующий порядок действий:

• Первым делом открывают вентиль, расположенный на врезке у входа в квартиру.
• Закрывают все точки, куда может поступать вода, например, стиральную и посудомоечную машину, бойлер, различные фильтры и так далее.
• Выставляют необходимое значение, руководствуясь показателями манометра.
• Открывают вентили в точках, где поступает вода, проверяют значения, выставленные на регуляторе.

Соблюдайте порядок установки для предотвращения различного рода аварийных ситуаций

Когда необходима чистка регулятора?

Основной показатель загрязнения редуктора – слабый напор воды из крана. Если в один прекрасный момент вода начала бежать слабо, но после постукивания по редуктору напор восстанавливается, то нужна срочная чистка.

Показатели загрязнения редуктора:

1. Клапан забит полностью твердыми отложениями и не пропускает воду в нужных количествах.

Это могут быть либо известковые отложения в воде, либо ржавчина, которой очень подвержены пружины.

Чаще всего симптом проявляется у поршневых редукторов, потому как по сравнению с мембранными они сильнее подвержены загрязнению из-за большего количества механических узлов. Мембранные регуляторы значительно надежнее, но и стоимость их выше.

Капли воды на пружинной камере. Происходит, когда в поршневых регуляторах страдают поршневые уплотнения, которые начинают закисать и пропускать воду. Протекание характерно для обоих типов приборов.

Повышение давления в системе выше заданного. Показатель не такой явный, потому что на глаз определяется не всегда и требует установленного манометра.Причиной неправильной работы в этом случае становится налет и оседание твердых частиц на механических движущихся элементах. Проход воды перекрывается не до нужного уровня, давление не понижается до заданных пределов.

Принцип действия

По характеру действия различают две категории устройств. Принципом работы редукторов давления воды является действия, которые нужны, чтобы стабилизировать рабочие параметры. При этом задача может решаться:

1. Перед редуктором. Это когда стабилизируется поток, подходящий к приспособлению.
2. После редуктора. Стабилизация производится после места врезки устройства.

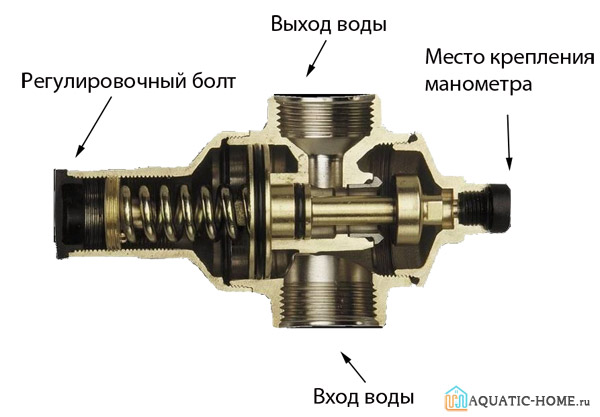

Бытовой регулятор состоит из следующих элементов:

• клапан (прижимной элемент, изменяющий размер проходного отверстия);
• пружина (обеспечивает достаточное прижатие клапана);
• корпус (бывает стальным, латунным, чугунным).

При этом есть целый ряд устройств, каждый экземпляр которого отличается по типу работы.

Настройка и обслуживание

Рекомендованный показатель давления в бытовых системах водоснабжения – 2-3,5 кг/см2. Необходимо учитывать, что у различных моделей оснащения различная быстрота работы. В большинстве случаев прибор срабатывает при изменении давления на полторы атмосферы. В этом случае стабилизация производится за 1,5-2 секунды.

Разница между входящими и исходящими показателями должна быть порядка 1,5 кг/см2. Если перепад больше, система будет явно «тормозить», что снизит ее эффективность. Другими словами, такой регулятор не имеет смысла, так как за время, пока он сработает, бытовые приборы (и водопровод, в целом) могут выйти из строя.

Отрегулировать работу прибора помогут контрольно-измерительные приборы. Некорректную работу выявят спаренные манометры. Особенность настройки заключается в том, что ее можно произвести только когда система работает в штатном режиме. Это значит, что сборка завершена, подача воды включена, давление вышло на нормальные показатели.

Регулировка редукторов выполняется посредством проворачивания вентилей. Без манометра, подключенного к системе, настроить не получится. «На глаз» это сделать невозможно. Тем более, что и в процессе эксплуатации нужно следить за тем, чтобы приспособление работало исправно. О том, что редукторы вышел из строя, будет свидетельствовать его «бездействие» при изменении рабочих настроек.

Если поворот ручки регулятора манометр показывает то же давление, что и раньше, то можно говорить о том, что устройство вышло из строя. Поломка мембраны сопровождается протечью. Вода появляется на стыках корпуса. В этом случае прибор подлежит замене. Продаются ремкомплекты, которые позволят произвести ремонт без замены. В любом случае систему придется перекрыть и демонтировать.

Сфера использования устройства

Редуктор давления одновременно выполняет несколько функций. Прежде всего, он используется для защиты сантехнических приборов от высокого давления. Так, большинство сантехники и бытовых приборов рассчитано на работу, когда давление воды в трубопроводе не превышает 3 Атм. Если этот показатель несколько выше, то система водоснабжения испытывает серьезную нагрузку. Впоследствии страдают клапаны, соединения и другие элементы системы и сантехнических приборов

Также редуктор используется для борьбы с гидравлическим ударом, который может возникнуть как на промышленных предприятиях, так и в жилых домах. В результате резкого скачка давления воды в водопроводе возникает гидравлический удар, который способен повредить конструктивные элементы системы. Известны случаи, когда такой резкий скачок привел к разрыву бойлера. Поэтому специалисты рекомендуют устанавливать редуктор, так как он позволит предотвратить возникновение таких проблем

Очень важно учесть установку в системе водообеспечения квартиры

Редуктор давления широко используется в домах, где напор холодной и горячей воды постоянно скачет. Регулировка регулятора давления воды в квартире позволит решить этот вопрос раз и навсегда. Также понижение давления воды в квартире позволит снизить ее расход на 25% и более. Подробно, как выбрать редуктор давления воды.

Особенности монтажа РВД

В соответствии с принятыми стандартами установка регуляторов должна производиться в месте входа, а именно, после запорного вентиля, но перед водяным счетчиком. Это делается для того, чтобы обезопасить все подключенные элементы. Фильтр, бытовые приборы, счетчик учета будут работать в штатном режиме, исключая возможность выйти из строя. Перед тем, как устанавливать редуктор давления воды своими руками, необходимо изучить несколько простых правил.

Правила установки в квартире

Имеет смысл врезать патрубки для установки манометров. Квартирные регуляторы давления должны быть вертикально сориентированными. Горизонтально и диагонально их монтировать запрещено. На корпусе устройства имеется отметка, указывающая направление движения жидкости.

Для монтажа придется перекрывать стояк, о чем нужно заблаговременно уведомить соседей. Если трубы изготовлены из полипропилена, используются специальные переходники, которые в большинстве случаев идут в комплекте. Имеет смысл врезать сетчатый фильтр. Для этого используется специальная запорная арматура.

Монтаж производится газовым разводным ключом. Единственное условие – не переусердствовать, дабы не разломать корпус. Работы нельзя назвать простыми, и они требуют наличия специализированных строительных навыков. Все соединения уплотняются, чтобы избежать протечек.

Специфика монтажа РВД в частном доме

Суть работ идентична. Отличие – наличие помпы, обеспечивающей жильцов водой. В этом случае точка врезки – вход трассы в здание, после водомера. На рынке продаются комплекты, в которые входит не только редуктор, но и насос. Подключают их таким образом, чтобы в случае просадки давления последний включался автоматически. Это даст возможность поддерживать постоянные эксплуатационные параметры.

С двух сторон от регулятора нужно врезать запорную арматуру. Чтобы устройство функционировало бесперебойно, потребуется фильтр грубой очистки. Его устанавливаются на входе трубопровода в здание. Опять же требуется навык. И лучше, чтобы обвязку и монтаж выполнял специалист. Это – гарантия эффективности, надежности, безопасности.

Назначение и устройство

Чтобы в системе водоснабжения частного дома поддерживалось постоянное давление, необходимы два устройства — гидроаккумулятор и реле давления. Оба эти устройства через трубопровод подключаются к насосу — реле давления находится посредине между насосом и гидроаккумулятором. Чаще всего оно находится в непосредственной близости от этой емкости, но некоторые модели могут устанавливаться на корпус насоса (даже погружного). Давайте разберемся в назначении этих устройств и в том, как работает система.

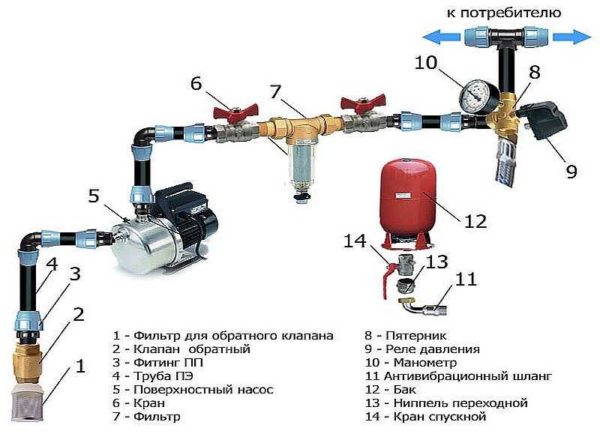

Одна из схем подключения насоса

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

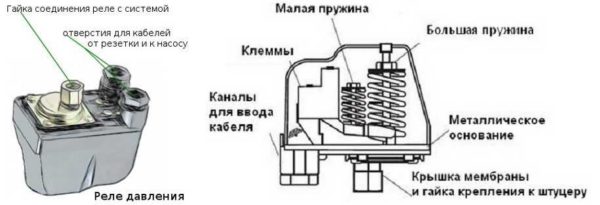

Устройство реле давления воды

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Виды и разновидности

Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.

Название	Предел регулировки давления	Заводские настройки	Производитель/страна	Класс защиты прибора	Цена
РДМ-5 Джилекс	1- 4,6 атм	1,4 — 2,8 атм	Джилекс/Россия	IP 44	13-15$
Italtecnica РМ/5G (м) 1/4″	1 — 5 атм	1,4 — 2,8 атм	Италия	IP 44	27-30$
Italtecnica РT/12 (м)	1 — 12 атм	5 — 7 атм	Италия	IP 44	27-30$
Grundfos (Condor) MDR 5-5	1,5 — 5 атм	2,8 — 4,1 атм	Германия	IP 54	55-75$
Italtecnica PM53W 1″	1,5 — 5 атм		Италия		7-11 $
Genebre 3781 1/4″	1 — 4 атм	0,4 — 2,8 атм	Испания		7-13$

Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.

Лучшие модели редукторов для системы водоснабжения

В настоящее время на рынке регуляторов давления представлен большой выбор устройств, отличающихся по техническим характеристикам, стоимости и компании их выпускающей (бренду производителя).

Наибольшей популярностью среди пользователей пользуются модели следующих компаний.

Корпорации «Honeywell» (США)

В линейке товаров из группы редукторов давления представлены несколько серий подобных устройств, такие как: серия D04FM и D06F, D06FN, D06FН.

Серия D04FM – это регуляторы бытового использования. Корпус выполнен из латуни с резьбовым соединением для включения в водопроводную сеть, диаметром 1/2″ и 3/4″. В моделях предусмотрен патрубок для установки манометра. Прибор может работать в водопроводных сетях, трубопроводах со сжатым воздухом и азотом. Основные технические характеристики:

• температура рабочей среды – до 70 °С;
• максимальное давление 16 бар;
• регулировка давления – от 1,5 до 6,0 бар;
• количество ступеней очистки – 1.

Это эконом-вариант устройство.

Серия D06F – устройства бытового применения. Корпус выполнен из латуни с резьбовым соединением, в конструкции предусмотрен сетчатый фильтр и диафрагма армированная волокном. Модели выпускаются диаметром 1/4″, 1/2″, 3/4″, 1″ и 2″.

Основные технические характеристики:

• температура рабочей среды – до 40 °С;
• максимальное давление 16 бар;
• регулировка давления – от 1,5 до 6,0 бар;
• количество ступеней очистки – 1.

Серии D06FН и D06FN могут применяться в сетях бытового, промышленного и коммерческого назначения, в водопроводных сетях и в сетях с прочими неагрессивными жидкостями, а также со сжатым воздухом и азотом. Модели данной серии оснащены ручкой для регулировки давления, а также встроенным фильтром. Приборы выпускаются диаметром 1/4″, 1/2″, 3/4″, 1″ и 2″.

Основные технические характеристики:

• температура рабочей среды – до 70 °С;
• максимальное давление 25 бар;
• регулировка давления – от 1,5 до 12,0 бар, для серии D06FН и 0,5 – 2,0 – для серии D06FN;
• количество ступеней очистки – 1.

Продукция корпорации «Honeywell» выпускается в разных странах мира и отвечает всем требованиям, предъявляемым к ней. Редуктор давления воды «Honeywell» – это надежность и безопасная эксплуатации на весь период использования.

Модель РД-15

Выпускает целый ряд производителей в России. Это бюджетный вариант подобных изделий, который достаточно широко используется пользователями при установке во внутриквартирных сетях. Основные технические характеристики модели:

• диаметр – 1/2″;
• рабочее давление – 1,0 бар;
• предел регулировки давления – 40,0%;
• максимальное давление – 4,0 бар.

Модель мембранного типа, корпус выполнен из латуни. Неприхотливая в эксплуатации, одним из достоинств является низкая стоимость.

Компании «FAR Rubinetterie S.p.A» (Италия).

В линейке товаров, выпускаемых компанией, представлена широкая группа регуляторов для систем водоснабжения, выполненных из латуни и хромированной стали. Модели выполняются с внутренним и наружным резьбовым соединением диаметром 1/4″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″ и 2″. Некоторые модели оснащены манометром. Основные технические характеристики:

• температура рабочей среды – до 70 °С;
• максимальное давление 25 бар;
• регулировка давления – от 1,0 до 6,0 бар.

Редукторы давления воды «FAR» – это оптимальное соотношение цены и качества.

Группы компаний «VALTEC» (Италия-Россия).

Среди товаров группы «регуляторы давления воды», представлены модели поршневого и мембранного типа, оснащенные манометром и без него, а также со встроенным фильтром.

Модели выпускаются с различным условным проходом и техническими характеристиками. Регуляторы давления VALTEC получили достаточно широкое распространение в России и странах СНГ благодаря своей надежности и хорошим эксплуатационным показателям.

Газовый редуктор, его виды и способы установки

Редуктор давления газа – это техническое устройство, служащее для уменьшения одноименного показателя до рабочего значения, при котором он используется, а также поддержания этого значения в автоматическом режиме работы.

Газовые редукторы подразделяются на прямого и обратного действия и различаются по:

Типу установки

• сетевые устройства – используются при подключении сварочного поста от централизованной линии газоснабжения;
• баллонные модели – используются при индивидуальном подключении рабочего места сварщика;
• рамповые – устанавливаются на перепускных рампах, при подключении газовых сетей, служащих для централизованного подключения линии газоснабжения.

Конструкции

• одноступенчатые;
• двухступенчатые;
• с задатчиком;
• с непроточной пневмокамерой.

При подключении сетевых редукторов также используется гаечные ключи и специальная прокладка, с той лишь разницей, что у этой группы регуляторов крепление осуществляется не на баллон, а на вентиль газовой трубы.

Рамповые редукторы, как правило, устанавливаются в газовую магистраль посредством фланцевого соединения с установкой уплотнительных прокладок между фланцами.

Определение устройства

Мембранный редуктор – разновидность регуляторов давления, применяемых как в частных домах, так и в квартирах многоэтажек. Рабочий элемент прибора – гибкая каучуковая мембрана, посредством которой и происходит регулировка поступающего потока воды.

Применяется не только в водопроводных сетях, но и в системах отопления или технологических сетях, где необходима транспортировка неагрессивных жидкостей. Является самым точным и надежным прибором контроля давления среди всех типов устройств, имеющихся в настоящее время на рынке.

Материал, из которого изготавливается гибкая диафрагма – армированный этилен-пропиленовый каучук.

Обозначается он аббревиатурой EPDM и имеет такие характеристики:

• рабочая температура в пределах от -60 до +120°С;
• низкая чувствительность к резким перепадам температуры высокой цикличности;
• низкая остаточная деформация;
• стойкость к механическому воздействию и истиранию;
• производители гарантируют, что эластичность может сохраняться до 20 лет с начала эксплуатации.

У материала есть единственный недостаток – высокая цена по сравнению с более доступным аналогом в виде ТЭП-уплотнителей. Срок годности последних не превышает 5 лет согласно гарантийным обязательствам производителей, а сам материал не обладает такими показателями стойкости, как EPDM.

Поэтому при покупке регулятора нужно обращать внимание на материал, из которого изготовлена мембрана. Информация об этом должна быть указана в паспорте к прибору

Как настроить регулятор своими руками?

регуляторы разные по устройству конструкции.

В том числе есть отличия в исполнении регулировочных винтов. Для их вращения могут понадобиться различные инструменты.

Для более точной настройки можно использовать манометр. У некоторых приборов есть специальные резьбовые места для их присоединения.

Подготовка

В зависимости от конструкции регулировочного винта, могут понадобиться:

• шестигранник на 4 или 6 мм;
• стандартная отвертка с плоской широкой лопаткой;
• спецключ или стальная полоса толщиной около 2 мм и шириной до 20 мм.

Для визуального контроля давления на выходе после редуктора может понадобиться манометр с переходником, для присоединения к шлангу душа или гусаку смесителя.

Настройка

Для настройки регулятора давления в системе водоснабжения квартиры следует выполнить следующие действия:

• перекрыть все краны на внутреннем водопроводе;
• установить манометр на редуктор или присоединить к внутреннему водопроводу;
• приоткрыть 1 кран так, чтобы расход воды был минимальный, то есть тонкая струйка, не распадающаяся на отдельные капли;
• визуально определить давление в водопроводе по манометру, до начала регулировки;
• снять пробку с отверстия в корпусе, где установлен регулировочный винт;
• вставить инструмент в винт, подходящий по конфигурации;
• для увеличения напора необходимо вращать винт против часовой стрелки, нагрузка пружины на клапан уменьшится, и клапан будет закрываться при большем давлении;
• для уменьшения напора следует вращать винт по часовой стрелке, нагрузка пружины на клапан будет возрастать, и клапан будет закрываться при меньшем давлении;
• произвести пробное пользование водой из крана, для проверки комфорта пользования водой;
• при необходимости скорректировать настройку;
• закрыть пробку заглушки отверстия на редукторе, отсоединить манометр.

У некоторых моделей установлена головка вращения регулировочного винта и даже может иметься шкала с указанием условных величин.

Можно произвести регулировку давления в водопроводе и без манометра. Для этого, после каждого полного оборота регулировочного винта, следует проверить напор из водоразборного крана, в том числе и удар струи по ладоням.

Один оборот винта изменяет величину примерно на 0,5 – 1,0 бар. Для более точной настройки, в конце регулировки, следует делать пол оборота винта.

Этот метод может оказаться даже более приемлемым, ведь напор настраивается, прежде всего, для комфортного пользования водой, в том числе и при мытье рук.

Применение редуктора давления в системе водоснабжения

Гидравлический удар в водопроводной сети может стать причиной выхода из строя приборов и устройств, подключенных к системе водоснабжения. Подобная неприятность бывает вызвана резким скачком давления в водопроводных трубах, что бывает обусловлено работами и испытаниями, выполняемыми специалистами специальных служб (Водоканал или подобные), а также работой специального оборудования, повышающего давление в сетях водопровода (циркуляционные и иные насосы).

Установка регулятора давления воды в квартире позволяет избежать поломки запорной арматуры, а также специальной техники, в нормальном режиме работы находящейся под номинальным давлением водопроводной сети: посудомоечные и стиральные машины, душевые кабины и прочее оборудование.

Еще одна из причин, по которой установка подобного устройства будет полезна, это устранение протекания кранов и вентилей, установленных в сети водопровода.

Это обусловлено тем, что в ночное время разбор воды значительно снижается, что приводит к возникновению избыточного давления, большего по значению, чем рабочее давление в течение светового дня, когда вода активно используется потребителями.

Под воздействием повышенного давления краны и прочие запорные элементы, установленные в водопроводной сети, могут начать протекать. В этом случае подобная протечка может привести к затоплению соседей или увеличению суммы счетов, выставляемых водоснабжающими организациями, как в плане потребления воды, так и ее отвода.
