Реле контроля фаз: принцип работы, виды, маркировка + как отрегулировать и подключить

РНПП-311М: инструкция и технические характеристики

Рассматриваемый прибор может питаться от сети по трем фазам, что гарантирует его работу от любого из контактов, если имеется нулевая точка. Реле способно функционировать в оперативном режиме от автономного источника с нагрузкой 24 В. Подключение устройства осуществляется посредством входных контактов L1, L2, L3, M.

При невозможности соединения с нулевой точкой агрегат срабатывает с погрешностью до пяти процентов. На выходе реле имеет пару категорий независимых контактов, которые в режиме ожидания замкнуты через один. Если идет максимальная подача тока, устройство работает с обратной логикой активации. Срабатывание отключения нагрузки сопровождается разрывом питающей цепи через магнитные контакты пускателя.

Во всех режимах РНПП-311М, инструкция которого максимально раскрывает все его возможности, срабатывает при обрыве фаз либо понижении напряжения менее 75 В. Временной отрезок реакции составляет две десятых части секунды.

Обзор популярных реле фазного контроля

На рынке представлены десятки моделей от отечественных и зарубежных производителей. Каждая из них обладает своими особенностями и техническими характеристиками. Выбирая РКФ, необходимо учесть, кто и для каких задач его выпускает.

Zamel CKM 01

Трехфазное реле контроля чередования фаз с крепежом на DIN рейку. Обладает компактными размерами. Ширина стандартная для 1 модуля и составляет 17,5 мм. Более подробные характеристики указаны в таблице.

Питающее напряжение	Однофазное 220 или двухфазное 380 В
Максимальное допустимое напряжение для контактов	250 В
Предельная мощность внутреннего реле	2,5 кВА
Выходные контакты	1NO и 1NC
Максимальный коммутируемый ток	10 А
Собственное потребление	34 мА
Класс защиты корпуса от пыли и влаги	IP 20
Габаритные размеры	9х17,5х6,6 см

Устройство Zamel CKM 01 для монтажа на DIN-рейку

РНПП 311

Реле от отечественного . Устанавливается в щит на DIN-рейку. Имеет на передней панели минимум регуляторов для настройки, что делает его пригодным для обслуживания даже неподготовленным персоналом.

Номинальное напряжение питания	380 В
Частота питающей сети	45-55 Гц
Собственный потребляемый ток	Не более35 мА
Диапазон регулирования по напряжению	1,05-1,25Umax (для Umin аналогичные значения)
Фиксированная задержка отключения	12 сек
Напряжение катушки пускателя	110-380 В
Критические значения питающего напряжения	80-500 В
Рабочая температура	–25 +40°C
Климатическое исполнение	УХЛ4
Количество циклов переключений при нагрузке 5 А	Не менее100 тыс. раз

Монитор напряжения РНПП-311

ABB 1SVR750488R8300

Компания ABB специализируется на высококлассном электротехническом оборудовании. Качество соответствует цене. Рассматриваемое реле стоит около 11 тыс.

Напряжение питания цепи управления	450 В
Рабочая частота	50-60 Гц
Задержка включения/отключения	0,1-30 сек
Количество переключающих (перекидных) контактов	2
Габаритные размеры	85,6х45х104,8 мм

OMRON K8AB

Компактный прибор, имеющий несколько другое назначение, чем обычное РКФ. OMRON K8AB контролирует не напряжение, а ток. Поэтому для его работы требуется дополнительный трансформатор тока. Производитель позиционирует прибор как идеальное средство для контроля тока в промышленных нагревателях и электродвигателях.

Питающее напряжение (зависит от модификации)	24 Впер./пост. тока или 100-115 В или 200-230 В
Контролируемый ток	2 мА– 200 А
Количество контролируемых фаз	1
Максимальный ток выходного реле	6 А
Гистерезис срабатывания	5-50 %
Модель необходимого для работы реле трансформатора тока	K8AC-CT200L

Carlo Gavazzi DPC01

Мультифункциональное трехфазное РКФ с расширенным перечнем регулировок. Реле данного производителя встречается в промышленном компрессорном оборудовании. На передней панели имеются стандартные регуляторы напряжения и задержки срабатывания. А также индикаторные светодиоды, что облегчает взаимодействие человека с устройством.

Напряжение питания	24 В пост. тока или 230 переменного
Предельный ток выхода	8 А
Регулировка задержки срабатывания	От 0,1 до30 сек
Диапазон регулировки напряжения срабатывания	2-22 %от номинального значения
Количество контролируемых фаз	3
Степень защиты от пыли и влаги	IP 20
Монтаж	На DIN-рейку
Предельное напряжение для контактов выходного реле	550 В

Евроавтоматика ФиФ CKF-318-1

Белорусское реле фазного контроля, зарекомендовавшее себя как простое, дешевое и надежное решение для защиты электродвигателей. Данное РКФ срабатывает на критическое снижение/превышение напряжения и пропажу одной и более питающих фаз. Характеристики в таблице.

Рабочее напряжение	220/380 В
Предельный ток выходного реле	8 А при 250 В
Тип контактов	2NO и 2NC
Цвет индикатора аварии	Красный
Диапазон нижнего предела напряжения	150-210 В
Диапазон верхнего предела напряжения	240-280 В
Гистерезис	5 В
Потребляемая от сети мощность	1,6 Вт

Реле контроля наличия и чередования фаз F&F CKF-318-1

Конструктивные особенности

В основе твердотельного реле лежит электронная плата, в состав которой входит три главных элемента — узлы управления и развязки, а также силовой ключ. В роли силовых элементов применяются такие детали:

• Для постоянного I — транзисторы полевого типа, простые транзисторы, модульные элементы класса IGBT, а также MOSFET-транзисторы.
• Для переменного I — сборки на базе тиристоров, а также симисторы.

Развязка цепи обеспечивается оптронами — изделиями, состоящими из излучающего и принимающего свет устройства. Между ними установлен диэлектрик, имеющий прозрачную структуру.

Управляющий узел выполнен в виде стабилизирующей схемы, обеспечивающей оптимальные уровни тока и напряжения для излучающего свет элемента. Напряжение на входе схемы должно быть от 70 до 280 Вольт.

Что касается напряжения нагрузки, его величина — до 480 Вольт. Расположение электроприбора (до или после ТТР) не имеет значения.

Как правило, устройство монтируется после нагрузки с последующим подключением к «земле». При таком варианте схемы удается защитить внутренние элементы от протекания тока КЗ (он потечет через заземляющий провод).

ОБЛАСТЬ ПРИМЕНЕНИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Основным оборудованием, нуждающимся в защите от несимметричных режимов и нарушений порядка чередования фаз, являются трёхфазные асинхронные электродвигатели.

Ассимметрия трёхфазного питания приводит к снижению рабочего и пускового моментов электродвигателя, снижает его КПД и увеличивает величину скольжения.

Полное отсутствие одной из фаз в системе питания приводит к повреждению электродвигателя вследствие перегрева. Усугубляет опасность этого режима небольшой ток потребления и нечувствительность к нему максимальных токовых защит.

Обратное чередование фаз непосредственно двигателю вреда не наносит, но при этом меняется направление его вращения. Такой режим чаще всего губителен для механизмов, приводимых двигателем, и как минимум нарушает технологический процесс.

Изменение порядка чередования фаз возникает в результате ошибки персонала при подключении кабельных линий или шлейфов воздушных линий электропередачи после выполнения ремонтных работ. Это может произойти как на территории потребителя, так и в электроустановках электросетевой компании.

К основным параметрам настройки реле относятся:

• регулирование уставки срабатывания при повышении уровня напряжения;
• установка нижнего предела напряжения питания;
• установка времени повторного включения.

Пределы допустимого изменения параметров питающей электросети устанавливаются исходя из характеристик питаемого оборудования.

Повторное включение происходит после восстановления нормального режима питающей сети. После отключения нагрузки в результате работы реле напряжения и контроля чередования фаз, орган измерения продолжает осуществлять непрерывный контроль состояния сети.

При возвращении параметров электропитания к норме происходит автоматическое повторное включение нагрузки. Время повторного включения выбирают с учётом характеристики сети питания.

Необходимость задержки включения обусловлена отстройкой от колебаний параметров переходного режима и возможной неуспешностью попыток включения линий питания.

2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Общая информация по прибору

Функциональность электрических приборов подобного типа существенно шире, нежели только лишь защита от перегрева и КЗ.

На практике отмечены эффективные свойства реле выбора перегруженных фаз, которые в конечном счете обеспечивают комплексную защиту.

Один из многочисленных вариантов конструкторских решений в производстве реле фаз. Однако, несмотря на разнообразие корпусов и схемных конфигураций, функциональность приборов едина

Благодаря устройствам отслеживания состояния фаз достигаются преимущества:

• увеличение срока службы двигателя;
• сокращение дорогостоящего ремонта или замену мотора;
• уменьшение времени простоя из-за дефектов двигателя;
• снижение рисков поражения электрическим током.

Кроме того, приспособление обеспечивает надежную защиту от возгорания и от КЗ обмоток двигателя.

Определение

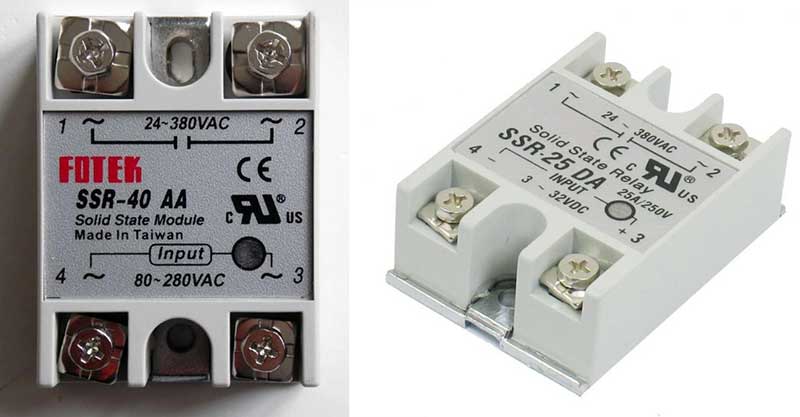

Твердотельное реле — устройство электронного типа, один из видов реле, в котором нет движущихся элементов. Изделие применяется для подачи тока или разрыва цепи путем внешнего управления (действием небольшого напряжения).

Твердотельное реле (сокращено — ТТР) имеет внутри датчик, реагирующий на подачу управляющего сигнала. Кроме того, в составе изделия имеется твердотельная электроника, в том числе включающая цепочка, способная коммутировать большие I.

Устройство может устанавливаться в цепях переменного и постоянного тока, часто применяется как обычное реле. Главная разница в том, что в ТТР нет механических контактов.

Модификации

Существует достаточно широкая модельная линейка этого электронного устройства. И если марка РНПП 331М предназначается для трехфазной сети, то реле напряжения РН 113 для однофазной. Именно его сегодня часто используют электрики, собирая распределительный шкаф для частных домов и квартир, куда входит однофазная линия на 220 вольт.

Этот прибор предназначен для одного – разорвать питающую сеть при скачках напряжения. Конечно, на реле напряжения РН 113, как и на предыдущей модели, можно сделать настройки, выставив минимальный и максимальный показатель. Также здесь выставляется время, после которого устройство должно включиться автоматически при выравнивании до номинальной величины.

По отзывам многих специалистов реле напряжения РН 113 – один из лучших приборов данной модели, используемый в однофазных сетях. В эту же категорию можно отнести реле напряжения РН 111М и РН 116. Кстати, последний может устанавливаться под нагрузку до 3,5 кВт.

Подключить все виды реле несложно. На корпусе есть схемы, в которых разобраться будет не трудно.

Порядок подключения

Разобраться с порядком подключения реле поможет предварительное ознакомление с особенностями его конструкции. Заметно облегчит этот процесс понимание принципа работы, а также умение настраивать прибор непосредственно перед запуском.

Конструктивные элементы

Конструкция реле контроля напряжения

Корпус реле рассчитан для установки на DIN рейку или на заранее подготовленную ровную поверхность. Вынесенный наружу разъем позволяет подключать его к электросети с помощью типовых зажимов, к которым подводятся медные жилы сечением до 2,5 мм2. На передней панели располагаются органы настройки, а также контрольная лампочка индикации включения прибора.

В рабочей схеме предусмотрены индикаторы аварийной ситуации и подключенной нагрузки, а также переключатели режима, регуляторы асимметрии и задержки по времени. Для подключения устройства используются три клеммы, имеющие обозначение L1, L2 и L3. Подобно автоматам защиты в них не предусмотрено подсоединение нулевого проводника (это справедливо не для всех моделей реле).

На корпусе устройства имеется еще одна контактная группа из 6-ти клемм, используемая для соединения с цепями управления. С этой целью в разводке силового оборудования предусматривается жгут, содержащий соответствующее количество проводов. Одна из контактных групп управляет цепью катушки магнитного пускателя, а вторая – коммутацией подключенного к линии оборудования.

Элементы настройки

Инструкция по подключению и настройке предполагает наличие различных схемных решений самого прибора. В простейших моделях на лицевую панель выводится не более одного или двух регуляторов. Этим они отличаются от образцов с расширенными настройками. В моделях с большим числом регулирующих элементов (их называют мультифункциональными) предусмотрен отдельный блок микропереключателей. Он располагается на печатной плате, размещенной прямо под корпусом прибора или в специальной скрытой нише.

Сферы использования реле контроля напряжения

Главная задача прибора – своевременно защитить подключенные к сети устройства от поломки из-за крайне низкого или высокого напряжения. Есть модели реле как для сетей с одной, так и тремя фазами. Прибор нивелирует негативные последствия перепадов напряжения, перекосов фаз, обрыва нейтрального провода.

Реле позволяет обеспечить эффективную защиту абсолютного любого оборудования. Как видно по фото реле напряжения, устройства могут иметь различное исполнение, что позволяет применять их в разных условиях и целях. Особенно актуально его применение при использовании техники, требующей наличия стабильного напряжения.

Схемы применения и подключения реле контроля фаз и напряжения РНЛ-1

Модель потребляет меньше 2 ВА. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках.
Преимущества реле контроля фаз В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ: в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока; позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов; в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам; способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции; не требует формирования дополнительной трансформации со стороны рабочего напряжения

Сгоревшая обмотка статора мотора — можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим.
В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети

Так выглядит одна из моделей реле контроля напряжения.
На практике применяется для контроля наличия U и правильности симметрии. При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка при условии нахождении в границах нужного диапазона продолжает работать. Следующие две буквы А — регулирование с помощью потенциометра и тип монтажа под дин-рейку.
Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, — нанести физический вред обслуживающему персоналу. Максимальное напряжение составляет В. Такая ситуация чаще всего возникает из-за ошибки подключения. Число производимых товаров превышает единиц.

Установка коммутирующих устройств на выход реле

Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Установкой каждого из них в то или иное положение создается требуемая конфигурация

Важно учесть, что сфера применения изделия зависит от их типов реле контроля фаз напряжения ЕЛ : 11 и 11 МТ — защита источников питания, участие в системе АВР, питание преобразователей и генераторных установок. Если напряжение основного ввода в норме, то контакт реле KV1

Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании.

Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз. Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств. Это устройство контролирует трехфазную сеть при обрыве одной и более фаз, неправильном чередование фаз, асимметрии напряжения или перекосе фаз. Яркий пример — компрессор винтового типа, неправильное подключение которого и включение на срок больше пяти секунд приводит к поломке дорогостоящего изделия. Принципиальная схема устройства показана ниже.

Таким образом, контроль происходит автоматически, при аварийной ситуации реле отключает нагрузку, а при восстановлении параметров сети включает напряжение трехфазной сети автоматически. К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока. Это позволяет значительно увеличить их мощность. Изделия этого предприятия активно применяются как на гражданских объектах, так и в крупных промышленных организациях.
Подключение и работа реле контроля фаз ЕЛ-11Е

Что такое переменный ток

Стандартный трехфазный ввод:

С целью понимания необходимости 3 фаз электропитания и соответствующей защиты на линиях, вначале разберем о каком конкретно токе идет речь. В отличие от постоянного, движение электронов в каждой линии переменного тока происходит в соответствии с синусоидальным напряжением поля. В момент, когда оно достигает своего пика, перемещение частиц максимально в канале по направлению к нейтрали или фазового провода с текущим нулевым индексом. Последний становится таким в период, когда мощность поля в нем равна «0». Затем сила, приводящая в движение электроны своего знака, изменяет полярность и продолжает перемещать в канале уже частицы с противоположным зарядом.

Подобное периодическое движение электронов и служит сущностью понятия переменного тока. Его плюсы по сравнению с постоянным:

1. Нагрузка линии не постоянна, а значит каналы передачи энергии можно сделать физически тоньше относительно используемых при непрерывном движении электронов.
2. Возможность экономичной передачи тока на большие расстояния, за счет поднятия его вольтажа несложными трансформаторами в начале пути и последующим уменьшением его до рабочих характеристик, такими же аппаратами, находящимися на стороне получателя.
3. Упрощается создание кругового магнитного поля, что дает возможность облегчить конструкцию электромоторов.
4. Получение двух рабочих напряжений в трехфазных устройствах.
5. При симметричных характеристиках на всех трех линиях, конечный потребитель, использующий их для своего питания, не нуждается в отдельной нейтрали. Ему достаточно приходящего переменного тока. Конечно, при соответствующем соединении линий и нагрузки.

Пример системы 3 фаз без нейтрали — соединение «звездой»:

Еще один способ подключения трехфазового оборудования без нейтрали (если в его конструкции нагрузка соединена в связку типа «треугольник»). Правда, для названого случая обязателен монтаж с правильным чередованием вводных фаз.

Соединение треугольником потребителей и генераторных мощностей:

Одну из фаз вместе с нейтралью, можно использовать для питания относительно слабого по мощности потребителя, что и делается в отношении жилых помещений. На всю квартиру обычно заводят только одну линию из трех с общим нулем.

Настройки

Чтобы провести настройки реле напряжения, необходимо подключить его в сеть и подать напряжение

Теперь обратите внимание на следующее

• Если на дисплее высветились цифры, но при этом он моргает красным цветом, то это говорит о том, что нагрузка еще не была подана.
• Если вместо цифр на мониторе появились прочерки, то здесь два варианта: или нет одной из фаз, или поменялось чередование фаз.
• Если все нормально, то есть, нет нарушения чередования фаз, входное напряжение соответствует номинальному, нет большого перекоса по фазам, то уже через пятнадцать секунд в реле должен замкнуться контакт 1-3, который запитает катушку контактора. После чего напряжение начнет поступать потребителю.
• Если прибор все еще моргает, то контактор не включится. То есть, где-то вами не было соблюдено одно из условий правильного подключения и настройки.

Теперь переходим непосредственно к настройкам реле напряжения марки VP-380V. Около дисплея есть две кнопки, которыми придется манипулировать. На них нанесены значки в виде треугольников. На верхней кнопке треугольник смотрим вершиной вверх, на нижней вниз. Чтобы выставить верхний предел отключения, необходимо нажать на верхнюю кнопку и удерживать ее пару секунд. В центре дисплея высветиться число – это уровень, установленный на заводе. Теперь манипулируя кнопками (вверх-вниз), можно выставить необходимый вам верхний предел отключения.

То же самое и с нижним пределом. Кстати, программирование реле установится автоматически, как вы только окончите настройку буквально через 10 секунд, все показатели останутся в памяти прибора, и сам прибор будет реагировать именно на них.

Установка времени повторного включения

Есть на корпусе около дисплея еще одна кнопка, с помощью которой можно настроить время на повторное включение реле. Кнопка расположена между кнопками «вверх» и «вниз». На нее нанесен значок в виде часов. Нажимаете на нее, пока не высветится число, установленное на заводе. Обычно это 15 секунд. Для чего необходима данная функция.

К примеру, произошел скачок напряжения на одной из фаз до 280 В при 250 В установленных. То есть, реле отключит сеть полностью. Через полчаса напряжение в фазе восстановилось. Мимо реле это не пройдет незамеченным, поэтому оно включится именно через 15 секунд. Чтобы изменить данное значение, необходимо удерживать кнопку с часами в течение 5 секунд, после чего можно повысить величину, нажимая на верхнюю кнопку, или снизить, нажимая на нижнюю. В это время на дисплее число будет изменяться в ту или другую сторону. При этом шаг изменения показателей составляет 5 секунд.

Настройка перекоса фаз

Чтобы установить разницу между величинами напряжения в разных фазах, необходимо нажать одновременно две кнопки: «вверх» и «вниз». На дисплее появится цифра (обычно 50 В), установленная в заводских условия, которая говорит о том, что реле отключится сразу же, если разница между фазами составит 50 вольт. Время отключение 20 секунд.

Чтобы снизить или повысить этот показатель, надо удерживать две кнопки 5 секунд, после чего нижней кнопкой провести уменьшение или верхней повышение. Шаг установки 1 вольт, пределы установки 20-80 вольт.

Назначение и принцип работы реле контроля фаз

Реле для контроля напряжения фаз следует включать в схемы приборов, которые приходится часто переподключать к питающей трехфазной сети. К примеру, винтовой компрессор, не являющийся стационарным аппаратом, постоянно перемещают с одного места на другое, каждый раз подсоединяя его к линии заново. Если неправильно выполнить действия по его подключению, спутав при этом фазы, пяти секунд после запуска оборудования будет достаточно для того, чтобы произошла серьезная поломка.

Ремонт аппаратуры сопряжен с немалыми затратами, поэтому в таких устройствах контроль напряжения фаз просто необходим.

Есть и другие приборы, которые при неправильном соединении проводов не сгорают, а просто не включаются. В этом случае работники обычно приходят к выводу, что аппарат сломан, начинают его проверять – а прозвонка показывает, что все в порядке. И хорошо, если понимание того, что при подключении были просто перепутаны фазные жилы, придет быстро, иначе рабочее время будет потрачено впустую.

Что такое реле напряжения и как оно настраивается – на следующем видео:

Теперь поговорим о том, как работает реле контроля. Основная задача прибора заключается в защите электрических аппаратов от повреждения в результате воздействия некачественного напряжения

Это очень важно для дорогостоящего оборудования, поэтому электроприборы импортного производства устанавливаются только вместе с контрольным реле. Оно обеспечивает защиту аппаратуры при обрыве фаз, неправильном подсоединении, а также асимметричном напряжении

При соответствии фаз параметрам контрольного прибора релейные контакты включаются, пропуская через контактор в цепь трехфазное напряжение. Если ток хотя бы на одной фазной жиле отсутствует, напряжение в линию пропущено не будет

После восстановления питания на фазном проводе по истечении нескольких секунд произойдет автоматическое включение нагрузки. Итак, как можно убедиться, реле осуществляет автоматический контроль, отключая подачу напряжения в случае аварии и включая нагрузку после нормализации параметров электрической цепи.

Реле РНПП-311М: инструкция, принцип работы

Ниже представлена схема подключения рассматриваемого прибора. Вся работа устройства обеспечивается следующими элементами:

• контроллером порога сброса (минимум/максимум);
• регулировкой повторной активации (Т-вкл);
• корректором периода срабатывания (Т-ср);
• переключателем вольтажа;
• фазовым корректировщиком (ЧФ);
• переключателем перекоса фаз (ПФ);
• максимальным и минимальным рычагом;
• аварийными и рабочими светодиодными индикаторами;
• входными и выходными контактами.

Инструкция РНПП-311М гласит, что реле необходимо использовать при потребляемой нагрузке не выше трех ВА. Климатическое исполнение устройства представлено в формате «УХЛ-4».

Известные производители реле контроля фаз

Защитные средства автоматики выпускаются разными брендами во многих странах. Все они обладают высоким качеством исполнения, но могут отличаться некоторыми техническими показателями. В таблице приведены данные некоторых изделий от разных производителей:

Название бренда	Наименование устройства	Государство производитель	max токовая нагрузка контактов, А	Стоимость, руб.
Новатек электро	РНПП-302	Украина	8	3000
Евроавтоматика F&F	СР-731	Белоруссия	2	3660
ZAMEL	PNM-31	Польша	16	3800
Полигон	РКФ-3/1-М1	Россия	7	3300

Разницу в ценах нельзя назвать значительной, поэтому пользователь имеет возможность выбрать устройство, подходящее для конкретных условий эксплуатации. Например, существуют конструкции предусматривающие крепление не только на DIN рейку, но и на монтажную планку с помощью крепежных винтов. Изделие РНПП-302 оборудовано цифровым табло, на котором можно визуально наблюдать изменения напряжения в сети, что имеет свои преимущества в определенных обстоятельствах.

В пользу отечественного изделия РКФ-3/1-М1 выступает возможность регулирования нижнего порога гистерезиса, который должен на несколько Вольт превышать значение напряжения просадки сети во время запуска другого оборудования. У зарубежных аналогов этот показатель является постоянным, в пределах не более 7 Вольт, что не всегда обеспечивает корректную работу защитной автоматики.
