Солнечные батареи для дачи и дома: виды, принцип работы и порядок расчета гелиосистем

Как можно применить солнечные панели

Огромный ассортимент солнечных панелей дает возможность подобрать себе модель для различного применения. Это объясняется тем, что приобрести их для дома становится все легче. Со знанием их спецификаций, включая стандарт выходящего напряжения и характеристики вырабатываемой номинальной мощности, панелями можно пользоваться для локальных задач, без необходимости приобретать целый комплект.

Например, если стоит задача повесить лампочку в темной комнате с напряжением 12 Вольт и мощностью 25 Ватт, можно купить и подсоединить ее напрямую к батарее с такими же характеристиками. Это будет стоить до 2000 рублей, однако затем уже не потребуется тратить энергию на лампу 60 Ватт. Солнечная панель также подойдет, например, для обеспечения напряжением колодезного насоса (200 Ватт/24 Вольт). За 12000 рублей покупатель получит в распоряжение систему полива, которая прослужит ему больше десяти лет.

Метод увеличения производительности

Обычно, поэкспериментировав с небольшим количеством солнечных модулей, владельцы частных домов идут дальше и совершенствуют систему различными способами.


Самый простой способ – это увеличение количества задействованных модулей, соответственно, привлечение дополнительных площадей для их размещения и покупка более мощного сопутствующего оборудования

Что делать, если существует дефицит свободной площади? Вот несколько рекомендаций для повышения эффективности солнечной станции (с фотоэлементами или коллекторами):

Изменение ориентации модулей. Перемещение элементов относительно положения солнца. Проще говоря, установка основной части панелей на южной стороне. При длинном световом дне также оптимально задействовать поверхности, выходящие на восток и запад.

Регулировка угла наклона. Производитель обычно указывает, какой угол является наиболее предпочтительным (например, 45º), но порой при монтаже приходится вносить свои коррективы с учетом географической широты.

Правильный выбор места установки. Крыша подходит, потому что чаще всего является наивысшей плоскостью и не затеняется другими объектами (предположим, садовыми деревьями). Но существуют еще более подходящие площади – поворотные устройства слежения за солнцем.

При перпендикулярном расположении элементов к лучам солнца система работает более эффективно, однако на стабильно закрепленной поверхности (например, крыше) это возможно лишь на короткий промежуток времени. Чтобы его увеличить, придумали практичные устройства слежения.


Механизмы слежения – это динамические платформы, которые своей плоскостью поворачиваются вслед за солнцем. Благодаря им производительность генератора увеличивается летом примерно на 35-40%, зимой – на 10-12 %

Большим минусом устройств слежения является их высокая стоимость. В некоторых случаях она не окупается, поэтому нет смысла вкладываться в бесполезные механизмы.

Подсчитано, что 8 панелей – минимальное количество, при котором затраты со временем оправдают себя. Можно задействовать и 3-4 модуля, но при одном условии: если они напрямую, в обход аккумуляторов, подключены к водяному насосу.

Буквально на днях компания Тесла Моторс объявила о создании нового типа крыши – с интегрированными солнечными батареями. Илон Маск заявил, что модифицированная крыша будет дешевле, чем обычная кровля с установленными на нее коллекторами или модулями.

Как выбрать?

Установка гелиосистемы на собственном участке обойдется в приличную сумму. Перед тем как приступать к установке солнечной батареи, необходимо определиться с требующейся мощностью для всех приборов. И в первую очередь необходимо вычислить оптимальную пиковую нагрузку в киловаттах и рациональное условно среднее потребление энергии в киловатт/часах для обеспечения нужд дома или участка.

Для рационального использования солнечного электричества необходимо определить:

  • пиковую нагрузку – для ее определения необходимо сложить мощность всех приборов, включенных одновременно;
  • максимум потребляемой мощности – параметр, необходимый для определения категории приборов, которые должны работать в одно время;
  • суточное потребление – определяется умножением индивидуальной мощности отдельно взятого прибора на время, в течение которого он работал;
  • среднесуточное потребление – определяется путем сложения расхода энергии всех электроприборов за одни сутки.

Все эти данные необходимы для комплектации и стабильной последующей работы солнечной батареи. Полученная информация позволит подобрать более подходящие параметры аккумуляторного блока – дорогостоящего элемента солнечной системы.

Для проведения всех расчетов понадобится лист в клетку или, если вы предпочитаете работать на компьютере, то удобнее всего будет использовать файл Excel. Подготовьте шаблон таблицы с 29-ю колонками.

Укажите названия граф по порядку.

  • Название электроприбора, бытовой техники или инструмента – специалисты рекомендуют начинать описывать энергопотребителей с прихожей, а затем двигаться вкруговую по часовой или против часовой стрелки. Если дом имеет более одного этажа, то отправной точкой всех последующих уровней служит лестница. А также укажите уличные электроприборы.
  • Индивидуальная потребляемая мощность.
  • Время суток начиная от 00 и до 23 часов, то есть для этого вам понадобится 24 колонки. В колонках со временем необходимо будет указать два числа в виде дроби: продолжительность работы в течение конкретного часа/ индивидуальную потребляемую мощность.
  • В 27 колонке укажите суммарное время работы электроприбора за сутки.
  • Для 28 колонки необходимо помножить между собой данные из 27 колонки на индивидуально потребляемую мощность.
  • После заполнения таблицы вычисляется итоговая нагрузка каждого прибора на протяжении каждого часа – полученные данные вводятся в 29 колонку.

После заполнения последней колонки определяется среднесуточное потребления. Для этого все данные в последней колонке суммируют. Но в данном расчете не учитывается потребление всей системы гелиоколлектора. Для вычисления этих данных необходимо учитывать вспомогательный коэффициент при итоговых расчетах.

Такой тщательный и кропотливый подсчет позволит получить развернутую спецификацию энергопотребителей с учетом часовых нагрузок. Поскольку солнечная энергия очень дорогая, ее расход необходимо минимизировать и рационально использовать для питания всех приборов. К примеру, если гелиоколлектор будет использоваться в качестве резервного питания дома, то полученные данные позволят исключить энергоемкие приборы от сети до окончательного восстановления основного электроснабжения.

Для постоянного снабжения дома энергией от солнечной батареи при расчетах часовые нагрузки выдвигаются вперед. Потребление электроэнергии необходимо настроить таким образом, чтобы исключить аварийные ситуации при работе системы и выровнять максимальные нагрузки.

На данном графике наглядно показано, как рационально использовать энергию солнца в доме. Первоначальный график показывает, что нагрузка распределялась в течение суток хаотично: среднесуточная почасовая составляла 750 Вт, а показатель потребления – 18 кВт в час. После точных расчетов и грамотного планирования удалось снизить показатель суточного потребления до 12 кВт/час, а среднесуточную почасовую нагрузку до 500 Вт. Данный вариант распределения энергии также подходит и для резервного питания.

Преимущества и особенности реального использования

Никто не даст лучшей оценки, чем те, кто попробовал технологию на себе. Остались ли довольны решением пользователи солнечных батарей? Узнаем, что об этом рассказывают пользователи сети.

Грид-инверторы, используемые для работы батарей, не требуют аккумуляторов, которые являются слабым звеном в альтернативном электроснабжении.
Электроэнергия вырабатывается в режиме реального времени сразу же попадает в сеть.
Теоретические расчеты полностью соответствуют действительности, что проверено на практике. Это позволяет планировать расходы на приобретение батарей

Однако важно делать поправку на облачность.

Схема подключения

Солнечные батареи можно разместить на крыше дома, неважно, скатной или плоской, а также на балконе, фасаде или даже во дворе. Но также необходимо будет выделить место на чердаке или в подвале для всей остальной системы

Необходимо соблюдать основные рекомендации специалистов при установке солнечной батареи.

  • Внимательно рассмотрите все элементы солнечной системы перед покупкой на отсутствие повреждений и дефектов. Во время перевозки сохраняйте заводскую упаковку комплекта, чтобы не допустить нарушения целостности экрана.
  • Основные элементы контроля и регулировки солнечных батарей занимают минимум места. Как правило, необходимый минимум включает в себя инвертор, контроллер и АКБ. А также если позволяет климат региона и технические особенности участка, то устройства управления и контроля можно установить на улице. Но лучше для всей системы мини-электростанции выбрать отапливаемое сухое помещение, потому что при снижении окружающей температуры воздуха до -5?C емкость батареи уменьшается вдвое.
  • Солнечные модули, контроллеры и инверторы выпускаются под напряжением 12, 24 и 48 вольт. Большое напряжение позволяет использовать провода с меньшим сечением. Но чем меньше напряжение, к примеру, при 12 В проще заменить вышедшие из строя аккумуляторы. При работе с 24 вольтами понадобится заменять аккумуляторы попарно. А при замене аккумулятора 48 вольт понадобится 4 батареи на одной ветке, что, в свою очередь, опасно и может привести к поражению электрическим током.
  • Для системы солнечной батареи необходимо использовать специальные аккумуляторы с меткой Solar. В идеале все аккумуляторы должны быть от одного производителя и из одной партии.
  • Количество фотоэлементов в одном модуле должно быть от 36 до 72 штук – это оптимальное количество для получения заявленного тока. Не стоит устанавливать сдвоенные модули с количеством фотоэлементов от 72 до 144. Во-первых, их проблематично транспортировать. А во-вторых, они первыми выходят из строя при сильных морозах.

  • Большие модули должны иметь усиленный корпус и дополнительную защиту в виде стекла. Поскольку модули устанавливаются на крыше, на них оказываются большие нагрузки в виде осадков и ветра.
  • Собирать комплект солнечной батарее необходимо на открытой площадке или в просторном помещении.
  • Для установки солнечной батареи на участке необходимо выбрать хорошо освещенное открытое место, на котором не появляется тень от рядом стоящих зданий или деревьев. Отлично для этого подойдет крыша дома или любой другой постройки.
  • Угол наклона солнечных модулей играет большую роль при получении энергии. Поток энергии пропорционален положению солнца. Поэтому стоит заранее предусмотреть возможность изменения угла наклона для крепления при смене сезона, когда положение солнца и направление лучей меняется.

Пример расчета

Исходные данные (произвольно):

  • Телевизор мощностью Pа = 100 Вт работает t = 5 часов в сутки и 7 дней в неделю.
  • Осветительные приборы общей мощностью Pа = 1000 Вт, t = 6 часов в сутки и 7 дней в неделю.
  • Освещенность солнечной панели: T — 5,5 час в сутки (широта Москвы, лето).
  • КПД инвертора — 0,9.
  • Характеристика одной аккумуляторной батареи: Са — 225 А/ч, Uа — 12 В.
  • Уровень разрядки АКБ — 0,7.

При суммарной мощности приборов 1100 Вт среднесуточный расход энергии составит Wн = 45,500 кВтч в неделю или Wс= 6,500 кВтч в сутки. Для точного расчета требуется учитывать вероятность одновременного использования приборов, пиковые и реактивные нагрузки или распределение нагрузки в течение суток.

По суммарной мощности потребителей 1,1 кВт выбираем инвертор мощностью 2 кВт (с перспективой роста и компенсации неучтенных нагрузок). Входное напряжение инвертора Uинв- 24 В.

Полная суточная токовая нагрузка на инвертор в А*ч с учетом КПД инвертора: Wc/КПД*Uинв = 6500/0,9*24 = 297,91 А*ч.

Эта величина важна для определения количества АКБ, тока подзарядки и, в конечном счете, надежности системы.

В нашем случае:

  • Токовая нагрузка увеличивается в два раза для обеспечения двухдневного энергоснабжения.
  • Учитываем допустимую глубину разрядки батареи 0,7.
  • Получаем суммарную токовую нагрузку — 297,91*2*0,7 = 851,19 А*ч.

С учетом характеристики одной аккумуляторной батареи Са = 225 А*ч получаем число блоков батарей на напряжение 24 В (напряжение инвертора) 851,19/225 = 3,78. Округляем до 4-х. Для того чтобы получить Uа (12 В) на одну батарею соединяем в одном блоке две батареи последовательно. Итого получается 4 параллельно соединенных блока, состоящих из двух батарей каждый. Всего 8 аккумуляторов.

В дополнение к нагрузке потребителя необходимо добавить нагрузку, учитывающую подзарядку батарей. Она составляет 10% суммарной мощности аккумуляторного модуля (8*225*12) = 21600 Втч*10% = 216 Втч. Суммарная среднесуточное потребление будет составлять — 6500+216 = 6716 Втч.

Для обеспечения системы энергией солнечная батарея должна за время освещенности (T =5,5 часов) выработать среднесуточную потребность в электроэнергии (6716 Втч). Следовательно, блок из солнечных модулей (с выходным напряжением 24 В и мощностью 200 Вт каждый) должен состоять из 6 модулей (6716/5,5*200 = 6,10).

Какую взять: переносную или стационарную солнечную батарею?

Как выбрать солнечную батарею по конструктивному исполнению? Существуют стационарные и переносные модели. Стационарные солнечные панели предназначены для монтажа на крышу дома или гаража. Они имеют немалый вес и не предназначены для перемещения. Стационарную батарею стоит купить, если необходимо запитать дом или дачу.

Переносные складные панели удобны для походов. Если нужно подзарядить телефон или планшет, подключить походный холодильник или телевизор. Некоторые, как например, ФСМ-7МТ, имеют складную конструкцию и превращаются в небольшую сумочку. Они имеют USB-порт для подключения зарядки телефона или планшета. Вес такого устройства всего 300 гр, поэтому его можно свободно носить в рюкзаке.

Существуют мощные складные панели до 150 Вт. Такие панели подходят для палаточных городков или кемпинга на долгих стоянках. Как и мобильные модули они также имеют складную конструкцию — правда, в рюкзак уже не поместятся. Одной из таких хороших складных солнечных батарей является двухпанельный модуль Woodland Sun House мощностью 120 Вт. Длина такой панели в разложенном состоянии составляет 128 см. Производитель предусмотрел для нее специальную сумку для транспортировки, куда солнечная панель помещается в сложенном состоянии.

Так какую солнечную батарею все-таки лучше взять: стационарную или переносную? Если нужно запитать дом, то однозначно стационарную соответствующей мощности. Для походов в лес и долгих стоянок лучше взять складную модель. А для мобильного телефона или планшета небольшую панель в виде сумки.

Популярные производители

Современный рынок предлагает большой выбор солнечных батарей для дачи.

Производителей много и зачастую сами панели мало отличаются друг от друга. Разве что товарным знаком и упаковкой. Сами фотоэлементы, как правило, китайского производства.

Yingli Solar Green Energy Holding

Можно сказать, что эта китайская компания — практически мировой лидер по производству солнечных модулей. 10% из всех панелей в мире выпускаются силами Yingli Solar. Панели от этой компании разошлись по всему миру. Они установлены во многих (порядка 90) странах. В производстве находятся не только стандартные панели, но есть и двусторонние. Также есть интегрированный варианты для крыш автомобилей, катеров и так далее.

Эта солнечная панель проверена временем, обладает качеством мирового уровня и заслуженным международным авторитетом.

Sanyo

Бытовая электроника японской корпорации Sanyo хорошо знакома жителям России.

Еще в далеком 1975 году компания запустила производство солнечных элементов на аморфном кремнии. С того времени фирма немало потрудилась над исследованиями в этой области. Теперь солнечные модули Sanyo известны своим качеством и высокой надежностью при длительной эксплуатации.

First Solar

Основатель американской компании — ученый Гарольд МакМастер, который посвятил свою жизнь исследованиям применения энергии солнца в быту.

Теперь компания — один из трех мировых лидеров по производству солнечных панелей. Основное направление деятельности First Solar — разработка и выпуск готовых солнечных электростанций.

Hanwha SolarOne

Hanwha Solar One — один из десяти лучших производителей солнечных фотоэлектрических комплектов. Головной офис компании находится в Сеуле, а промышленное производство развернуто в Южной Корее и Китае. Фирма выпускает:

  • Фотоэлектрические элементы;
  • Солнечные модули;
  • Солнечные системы;
  • Крупные солнечные электростанции.

Все комплектующие выпускаются под глубоким контролем качества продукции на базе сверхсовременных технологий.

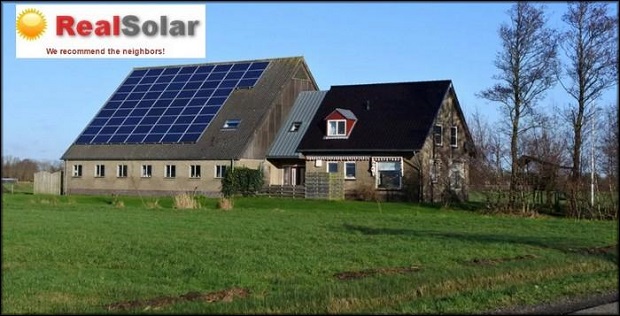

Real Solar

Если вы решили электрифицировать дачу за счет установки домашней автономной гелиосистемы, то можно обратиться в С-Петербургскую компанию Real Solar.

Они специализируются на проектировании, монтаже и обслуживании автономных систем электроснабжения именно для загородных дач, домиков и разного типа коттеджей.

Для владельцев небольшого дачного домика могут быть установлены электростанции 3-х киловватной мощности. Они вполне справятся с непрерывным электропитанием автономного типа круглые сутки. Холодильники, телевизоры, погружные и поливочные насосы, ноутбуки, электроинструменты — будут работать от батарей Real Solar.

Helios House

Основной упор в своей работе инженеры компании ООО “Гелиос Хаус”, делают на проектирование солнечных систем, которые можно развернуть на любых объектах. Так же специалистами компании может быть организована поставка, пуско-наладка и дальнейшее обслуживание гелиоустановок, которые смогут обеспечить электроэнергией:

  • До 4-х энергосберегающих лампочек;
  • Средний холодильник “А” класса;
  • Телевизор;
  • Поливочный насос.

В ассортименте есть комплекты как для дачного периода — апрель/октябрь, так и наборы, которые могут обеспечить вполне комфортное проживание в осенне-зимний период.

Как добиться максимальной эффективности

Для того чтобы работа солнечной электростанции была максимально эффективна, при ее постройке и монтаже необходимо учитывать некоторые особенности солнечных панелей

Особо следует обратить внимание на следующие моменты:

  1. Температура. Чем ниже температура окружающего воздуха и самой панели, тем она эффективнее. Поэтому не загораживаем солнечные элементы от ветра и тем более не помещаем в стеклянный аквариум для дополнительной защиты. О защите от окружающей среды уже побеспокоились производители.
  2. Тень. Устанавливаем батареи в месте, где в течение всего светового дня не будет тени. Стоит элементам попасть в тень, как эффективность их упадет на 50-60%.
  3. Угол наклона. Наиболее эффективно панель работает тогда, когда солнечные лучи на нее падают под прямым углом. Точно, конечно, его выдержать не удастся – солнце движется. Поэтому выставляем прямой угол в полдень в середине весны. Это будет оптимально.
  4. Пыль. Регулярно очищаем панель от пыли и прочего мусора. Даже слой пыли, малозаметный на глаз, задерживает до 40% солнечных лучей. Поэтому не ленимся, берем шланг и «купаем» наши батареи.
  5. Отражение. Если элементы закрыты обычным стеклом, то часть света от него просто отражается, не добравшись до фотоэлементов. Особенно этот эффект проявляется утром и вечером, когда угол падения лучей небольшой. Частично с этим можно бороться при помощи антибликового покрытия. Если есть такая возможность, стоит купить именно такие панели. Стоить это будет ненамного дороже, а эффект окажется весьма ощутимым.
  6. Контроллер. КПД солнечной электростанции сильно зависит от того, насколько эффективно используется вырабатываемая панелью энергия. Именно этим и занимается контроллер, который может быть двух типов: ШИМ и MPPT. Не вдаваясь в подробности, можно сказать, что второй тип намного предпочтительнее, поскольку он следит за точкой максимальной мощности, постоянно удерживая ток и напряжение на оптимальном для текущей освещенности значении. ШИМ же контроллер лишь регулирует величину напряжения, поступающего с панели, тем самым оптимизируя ток зарядки АКБ.

Преимущества и недостатки

К достоинствам можно отнести:
Экологичность. Никаких выхлопов, выбросов и копоти. Только чистая энергия и свежий воздух.
Удобство. Солнечная электростанция не тарахтит, как бензиновый движок, и не коптит прямо под окном. Она практически не требует обслуживания и расходных материалов. Кроме того, мы абсолютно не зависим от прихотей энергопоставляющих компаний и аварий на линии.
Длительный срок службы. Единственным слабым звеном у солнечной электростанции является аккумулятор, срок службы которого исчисляется несколькими годами. Сами солнечные панели могут работать десятилетиями. Конечно, и они со временем деградируют, но будучи изготовленными хорошим производителем, лет 15-20 особых проблем доставлять не будут.

Ну а теперь о недостатках:
Стоимость. Солнечные панели постоянно дешевеют, но все еще довольно дороги. К примеру, батарея из поликристаллов (не самый дорогой вариант) мощностью 300 Вт обойдется примерно в 7-8 тысяч рублей. Киловаттный инвертор, изображенный на фото выше, стоит примерно так же. Ну и плюс аккумулятор и контроллер.
Зависимость от погоды. Если непогода затянется, то мы можем оказаться без света. Перспектива не из приятных.
Климатический пояс. Этот пункт напрямую связан с предыдущим. Если в вашем регионе постоянные дожди и туманы, а солнышко показывается раз в неделю, то толку от солнечной электростанции будет немного.

Исходя из вышесказанного, можно сделать вывод, что пока рано говорить о «даровой» солнечной энергии. Тем не менее такой вариант будет отличным выходом из положения, когда других вариантов (простите за каламбур) нет. Неэлектрифицированные дачи, охотничьи домики, удаленные пасеки… да мало ли объектов, куда провести линию электропередач нет возможности. Тот же поход в Гималайские горы. Взял панель, свернутую в трубочку, и аккумулятор от мопеда. Контроллер в карман, инвертор не нужен. И свет, и музыка, и связь, и даже ноутбук.

Вот мы и выяснили, какими бывают солнечные батареи, из чего состоят, как работают и что умеют. Возможно, кто-то, прочтя эту статью, задумается о постройке солнечной электростанции.

Сейчас читают:

Как выбрать и установить солнечные панели у себя дома или в квартире

Как собрать солнечную батарею своими руками (пошаговая инструкция)

Нужно ли отключать ноутбук от сети если батарея заряжена

Характеристики и особенности эксплуатации аккумулятора Тойоты Приус

Почему ноутбук не работает без зарядного устройства

Набор оборудования для солнечной станции

Мощная солнечная батарея для дачи – устройство не самодостаточное. Полученную энергию нужно где-то запасти, чтобы вечером и в пасмурную погоду полноценно пользоваться бытовыми электроприборами.

Поэтому емкий и живучий аккумулятор нам в любом случае потребуется. В его выборе есть один важный нюанс: не пытайтесь сэкономить, покупая стартовый автомобильный аккумулятор. Он плохо подходит для цикличного запасания энергии и не переносит глубокого разряда. Его главное предназначение – дать мощный, но кратковременный ток для пуска двигателя.

Для запасания и медленного расходования энергии нужны аккумуляторы другого типа: AGM или гелевые. Первые дешевле, но имеют небольшой срок службы (до 5 лет). Гелевые аккумуляторы дороже, но зато работают значительно дольше (8-10 лет).

Контроллер – еще один важный элемент автономной гелиостанции. Он выполняет несколько задач:

  • Отключает батарею от аккумулятора в момент полного заряда и включает ее для новой закачки электричества.
  • Выбирает оптимальный режим зарядки, повышая количество запасаемой энергии.
  • Обеспечивает максимальный срок службы аккумулятора.

Существует несколько типов контроллеров, используемых в солнечных станциях:

  • ON/OFF «включил-выключил»;
  • PWM;
  • MPPT.

Самый дешевый прибор просто отключает солнечную панель от аккумулятора при возрастании напряжения на его клеммах до максимального уровня. Это не лучший вариант, поскольку в этот момент аккумулятор еще не полностью заряжен.

Более дорогой PWM-контроллер действует «умнее». После набора максимального напряжения, он понижает его до заданного уровня и держит еще пару часов. Так достигается более полный уровень накопления энергии.

И наконец, самый интеллектуальный контроллер MPPT- типа максимально эффективно использует мощность солнечной панели на всех режимах ее работы. Это позволяет запасти в аккумуляторе дополнительно от 10 до 30 % электричества.

Независимо от вида используемых полупроводниковых материалов (поликристаллы, монокристалл, аморфный кремний) устройство солнечной батареи представляет собой цепочку последовательно соединенных ячеек-модулей. Каждый из них генерирует небольшое напряжение (в пределах 0,5 вольт) и слабый ток (десятые доли ампера). Работая вместе, они «сливают» накопленную энергию в общий канал и на выходе из батареи мы получаем ток большой силы и постоянного напряжения (12 или 24 Вольт).

Структурная схема оборудования солнечной станции

Стандартные бытовые электроприборы рассчитаны на 220 Вольт, поэтому работать от «постоянки» не будут. Преобразование постоянного тока в переменный выполняет отдельное устройство-инвертор. Им завершается цепочка оборудования, необходимого для солнечной батареи.

Несмотря на относительно высокую стартовую стоимость компонентов солнечной станции, ее эксплуатация получается выгодной благодаря большому ресурсу «жизни» главных элементов: фотокристаллической панели и аккумулятора.
