Гост 25229-82 основные нормы взаимозаменяемости. резьба метрическая коническая

Чем отличается от метрической резьбы

• Резьбовые гребни у дюймовой резьбы являются более острыми в сравнении с метрическими гребнями. Связано это с тем, что угол между плоскостью детали и гребнем составляет 54-55 градусов (тогда как у метрических деталей он равен 60 градусов).
• Из-за более острого угла наклона изменяется также профиль резьбовых гребней. У дюймовых деталей гребни являются более длинными, но менее широкими. Тогда как метрический профиль обладает обладает более сбалансированной формой гребней (они более широкие и менее длинные).
• Разница профилей делает невозможным соединение деталей с метрической и дюймовой резьбой. Вкручивание отдельных запчастей приведет к повреждению стенок деталей, а само резьбовое соединение будет очень хрупким. У соединения будет отсутствовать герметизация, что может привести к подтеканию и растрескиванию труб при транспортировке жидкостей.

Стандартная резьба маркируется с помощью метрических единиц измерения (миллиметры, сантиметры, метры). На объекты с дюймовой резьбой могут наноситься измерения, выраженные в дюймах. Дюйм — это неметрическая единица измерения длины. Ее используют в государствах, которые используют английскую систему мер. Основные страны — Великобритания, США, Канада, Новая Зеландия, Австралия и другие. Дюймы можно перевести в обычные метрические единицы измерения, а 1 дюйм равен 25,4 миллиметров. Дюймы имеют специальное обозначение в виде двух насечек (») — это символ ставится после указания количества дюймов. При необходимости можно перевести дюймы в миллиметры и обратно. Алгоритм перевода:

• Если нужно перевести дюймы в миллиметры, то нужно умножить количество дюймов на число 25,4. Скажем, диаметр сечения трубы составляет 2,5 дюйма. Для перевода дюймов в миллиметры нужно умножить 2,5 на 25,4 — мы получим 63,5 сантиметра.
• Если нужно перевести сантиметры в дюймы, то следует количество миллиметров разделить на число 25,4. Скажем, длина шурупа составляет 40 миллиметров. Для перевода сантиметров в дюймы разделим 40 на 25,4 — мы получим приблизительно 1,57 дюймов.

Дюймовая нарезка

Определенные нормы дюймовой нарезки, которые оговаривают требования к ней, дает нам ГОСТ. Нормы рассматриваются по двух основным параметрам – шагу и диаметру (внешнему и внутреннему).

Фото: vseinstrumenti.ru

Изделия с дюймовой резьбой имеют специальный штуцер, который имеет вид суженого конуса. Данный элемент дает возможность соединить детали в одну максимально прочную конструкцию. Часто применяются для водопроводных труб и нефтегазовых систем.

Круглая резьба

Практична в применении для санитарно-технической арматуры, в условиях, где нужно обустройство часто разъемных соединений.

Фото: infourok.ru

Ее особенности позволяют продлить срок службы соединений за счет своей прочности, детали имеют высокую сопротивляемость к значительным нагрузкам, используют в условиях повышенной загрязненности среды.

Круглую резьбу используют в основном для смесителей, кранов, вентилей, шпинделей и других подобных элементов.

NPSM

National pipe thread, соответствует стандарту резьбы США. Его относят к цилиндрическому дюймовому типу. Параметры профиля соответствуют 60 градусам, форма профиля — треугольник.

Фото: kipo.spb.ru

NPT

Отличается от NPSM тем, что является стандартом в Соединенных Штатах Америки. Данный тип отличается практичностью использования в условиях с высоким давлением.

Фото: ru.aliexpress.com

С последними двумя типами потребители обязательно столкнуться, приобретая сантехнические изделия и арматурные трубы американского производства.

Резьба метрическая

Винтовая нарезка на или в материале, имеющая профиль зуба в виде равнобедренного треугольника, — это метрическая резьба, размеры ее измеряются в миллиметрах. По форме поверхности нанесения эта резьба является цилиндрической, но может быть и конической.

Последняя наиболее популярна в использовании, особенно для следующих средств крепежа:

• болты;
• анкеры;
• винты;
• метизы;
• шпильки;
• гайки и прочее.

Винтовая нарезка, нанесенная на основу конической формы, называется метрической конической резьбой. Она применяется в местах, требующих быстрого стопорения соединений, без дополнительной герметизации и с прекращением подтекания простым подтягиванием по оси. Используется при устройстве пробок и соединений трубопроводов:

• масляных;
• нефтяных;
• газовых;
• водяных;
• воздушных.

Немаловажно знать, что коническая и цилиндрическая резьбы имеют одинаковый профиль, что позволяет свинчивать их между собой. Метрические резьбы классифицируются по размерам, направлению вращения, шагу и дополнительным параметрам, которые отражаются в маркировке

Указываемые параметры

В многозаходных резьбах шаг указан отдельно (в скобках), а на его месте указывается количество заходов. Вот как этот и другие дополнительными параметры указываются при маркировке:

• (P1) — где P — это шаг в 1 мм, а витков — 3 (пример: M42×3(P1));
• LH — левая резьба (пример: M40×2LH);
• МК — метрическая резьба коническая (пример: МК24х1,5);
• EG-M или GM, где G обозначает резьбу на цилиндрической основе проволочной вставки или фитинга (пример: EPL 6-GM5);
• g,h,H — поле допусков, составляет допуск среднего диаметра в сочетании с диаметром выступа (пример: М12-6g), а при разных допусках внутреннего и внешнего диаметров в маркировке обозначаются оба допуска (пример: М12-6g/8H).

Резьбы мелкого шага

В маркировке мелкий шаг указывается после диаметра. Это выглядит так: «М16×0,5», где, как уже известно, М ― метрическая резьба. Размеры внешнего диаметра равны 16 мм, с величиной шага ― 0,5 мм. Интересно, что после диаметра в 2 мм разница между резьбовым шагом становится существенно заметной, приводя к разделению. Причем изделия равного диаметра имеют несколько видов шага мелкой резьбы, как у рассмотренного в 16 мм:

• 1,5 мм;
• 1,0 мм;
• 0,75 мм;
• 0,5 мм.

В качестве примера приводится часть таблицы, позволяющая понять и наглядно оценить диапазон мелких резьб, без учета крупного шага, рассмотренных ранее.

Изготовление резьбы

Для получения дюймовой нарезки применяют 2 основных способа:

• Накатка;
• Нарезка.

Накатанные изготавливают с помощью специальных резьбонакатных роликов, профиль которых повторяет контур резьбы. Заготовку устанавливают между роликами, и витки резьбы накатываются в соответствии требуемым размерам.

Резьба, изготовленная данным способом, отличается более высокими механическими характеристиками по причине более плавного распределения волн напряжения между витками. Также накатка обладает высокой производительностью, что позволило ей найти обширное применение в массовом производстве.

Минусом метода накатывания является сложность изготовления роликов. Точность их должна быть на высоком уровне. В противном случае гарантировать требуемые размеры резьбы весьма затруднительно. Второй момент – материал роликов. Он должен обладать повышенными механическими свойствами. Обычно для этого применяют высоколегированные штампованные стали. Все это делает способ накатки весьма затратным с финансовой точки зрения.

Нарезанные резьбы более просты в изготовлении, но по механическим свойствам, особенно по пределу выносливости, заметно уступают накатанным. Связано это с наличием более острых кромок профиля и, соответственно, более высокого значения коэффициента напряжения.

Изделие нарезают двумя способами:

• Вручную.
• Используя токарный станок.

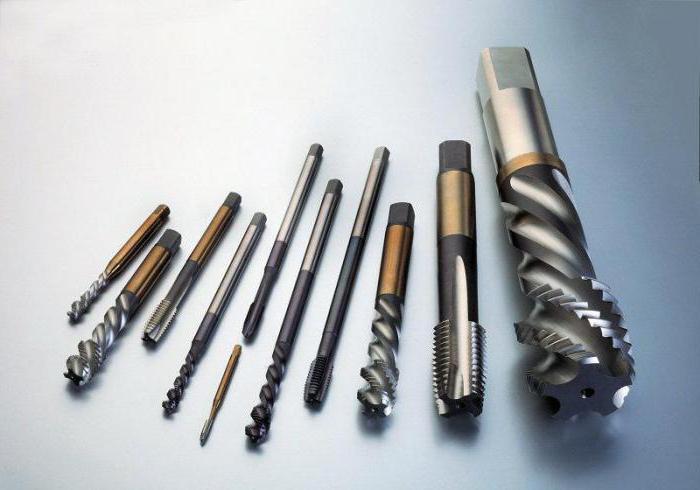

При ручной резке используют метчик (для внутренней р.) и плашку (для наружной). Трубу зажимают. На ее конец одевается и навинчивается один из указанных типов подручного инструмента в зависимости от типа резьбы. Осуществляют резку. Для повышения чистоты и точности данный процесс повторяют.

На токарном станке алгоритм действий достаточно схожий. Только трубы зажимают не в тиски, а в патроне станка. Далее подводится резец, включается резьбовая подача и станок начинает процесс изготовления. Данный способ более эффективный по сравнению с ручной резкой, но требует от токаря определенной квалификации.

Типы резьбы

Характеристики резьбы

Резьба  как таковая представляет собой последовательность винтовых канавок с постоянной величиной сечения и шага, которые наносятся на поверхности цилиндрической либо же конической формы. Резьба применяется для обустройства резьбовых соединений труб различного назначения.

Резьба характеризуется такими показателями как:

• Единиц измерения диаметра
• Расположение
• Профиль резьбообразующей поверхности
• Направление
• Число заходов резьбы

Трубная резьба представляет собой достаточно обособленную группу стандартов, которые регламентируют параметры соединения с использованием труб из различного материала. Ниже мы рассмотрим несколько типов трубных резьб.

Технологии нарезки

Резьба трубная цилиндрическая, которая относится к дюймовому типу (как внутренняя, так и наружная), может нарезаться ручным или механическим методом.

Нарезка резьбы вручную

Нарезание резьбы при помощи ручного инструмента, в качестве которого используется метчик (для внутренней) или плашка (для наружной), выполняется в несколько шагов.

1. Обрабатываемая труба зажимается в тисках, а используемый инструмент фиксируется в воротке (метчик) или в плашкодержателе (плашка).
2. Плашка надевается на конец трубы, а метчик вставляется во внутреннюю часть последней.
3. Используемый инструмент вворачивается в трубу или навинчивается на ее конец посредством вращения воротка или плашкодержателя.
4. Чтобы сделать результат более чистым и точным, можно повторить процедуру нарезания несколько раз.

Нарезка резьбы на токарном станке

Механическим способом трубная резьба нарезается по следующему алгоритму:

1. Обрабатываемая труба зажимается в патроне станка, на суппорте которого фиксируется резьбонарезной резец.
2. На конце трубы, используя резец, снимают фаску, после чего выполняют настройку скорости перемещения суппорта.
3. После подведения резца к поверхности трубы на станке включают резьбовую подачу.

Следует иметь в виду, что резьба дюймовая нарезается механическим методом с помощью токарного станка только на трубных изделиях, толщина и жесткость которых позволяют это сделать. Выполнение трубной дюймовой резьбы механическим способом позволяет получать качественный результат, но применение такой технологии требует от токаря соответствующей квалификации и наличия определенных навыков.

Читать также: Насос помпа на дрель

Размеры отверстий

Получение резьб происходит благодаря:

• холодному накатыванию роликами и головками;
• резанию резцами, гребенками или фрезами;
• нарезанию плашками или метчиками;
• точному литью;
• абразивной или электроэрозионной обработке.

Для нарезания внешних резьб заготовке придают цилиндрическую форму и снимают фаску, а под внутреннюю сверлят немного меньшее, чем необходимая резьба метрическая (размеры) отверстие, но большее, чем ее внутренний диаметр. Ведь, определяя размеры отверстий под метрическую резьбу, необходимо учитывать, что при нарезке насечки внутри происходит частичное выдавливание материала, впоследствии участвующего в образовании резьбового профиля

Немаловажно считаться и со свойствами материала, в котором производится сверление, уменьшая размер сверла на 0,1 мм

Трубные резьбы: таблица

В этом разделе приводится таблица трубных резьб, содержащая информацию об основных параметрах трубных резьбовых соединений. Рекомендуем вам обращаться к этой таблице, занимаясь, к примеру, ремонтом санузла:

Резьба, дюймов	Размеры, мм	Число ниток
диаметр	шаг резьбы	высота профиля	радиус	на дюйм	на 127 мм
наружный	внутренний	средний
1/8	9,729	8,567	9,148	0,907	0,581	0,125	28	140
1/4	13,158	11,446	12,302	1,337	0,856	0,184	19	95
3/8	16,663	14,951	15,807	1,337	0,856	0,184	19	95
1/2	20,956	18,632	19,794	1,814	1,162	0,249	14	70
5/8	22,912	20,588	21,750	1,814	1,162	0,249	14	70
3/4	26,442	24,119	25,281	1,814	1,162	0,249	14	70
7/8	30,202	27,878	29,040	1,814	1,162	0,249	14	70
1	33,250	30,293	31,771	2,309	1,479	0,317	11	55
1 1/8	37,898	34,941	36,420	2,309	1,479	0,317	11	55
1 1/4	41,912	38,954	40,433	2,309	1,479	0,317	11	55
1 3/8	44,325	41,367	42,846	2,309	1,479	0,317	11	55
1 1/2	47,805	44,817	46,326	2,309	1,479	0,317	11	55
1 3/4	53,748	50,791	52,270	2,309	1,479	0,317	11	55
2	59,616	56,659	58,137	2,309	1,479	0,317	11	55
2 1/4	65,712	62,755	64,234	2,309	1,479	0,317	11	55
2 1/2	75,187	72,230	73,708	2,309	1,479	0,317	11	55
2 3/4	81,537	78,580	80,058	2,309	1,479	0,317	11	55
3	87,887	84,930	86,409	2,309	1,479	0,317	11	55
3 1/4	93,984	91,026	92,505	2,309	1,479	0,317	11	55
3 1/2	100,334	97,376	98,855	2,309	1,479	0,317	11	55
3 3/4	106,684	103,727	105,205	2,309	1,479	0,317	11	55
4	113,034	110,077	111,556	2,309	1,479	0,317	11	55
4 1/2	125,735	122,777	124,256	2,309	1,479	0,317	11	55
5	138,435	135,478	136,957	2,309	1,479	0,317	11	55
5 1/2	151,136	148,178	149,657	2,309	1,479	0,317	11	55
6	163,836	160,879	162,357	2,309	1,479	0,317	11	55

Резьбовое соединение труб

Как видите, в качестве способа соединения труб широко применяется резьба трубная: таблица таких резьб, которая включена в данную статью, обязательно вам пригодится, если вы займетесь самостоятельными сантехническими работами.  И вполне возможно, именно эта информация и станет определяющей в итоговом результате всей вашей работы!

Определение шага

Для установления резьбы, и ее шага используют мерительный инструмент под названием резьбомер. Допустимо использование металлической линейки или штангенинструмента, в этом случае штангенциркуля. Есть и «народный» метод измерения шага. Но его желательно использовать только тогда, когда тогда под руками не специального мерительного инструмента.

Для реализации «народного» способа необходимо конец трубы прокатить по листу бумаги и подсчитать количество оттисков на расстоянии в один дюйм в результате будет получено количество витков. Для измерения с использованием резьбомера потребуется перебрать несколько шаблонов и тот, который не оставляет просвета между телом трубы и образцом, и будет искомый размер. На шаблоне выгравировано наименование резьбы.

Виды резьбы и применение

Обычно на таких крепёжных деталях, как винты, шпильки, болты, штифты используют наружную дюймовую резьбу. На гайках, пробках, фасонных больших и малых частях, отдельных металлических конструкциях используют внутреннюю дюймовую резьбу. Коническая резьба применяется при необходимости создать герметическое соединение каких-либо узлов, деталей, систем и так далее. Для различия утверждены стандартные обозначения. Так d2 (D2) говорят о том, что это усреднённый диаметр резьбы гаек и болтов. Наружный диаметр болта и гайки обозначается соответственно d (D). А внутренний диаметр этих деталей обозначается d1 (D1). Символ Р обозначает резьбовой шаг. Значение α говорит о профильном угле резьбы. Для дюймовой нарезки значение α = 55°.

Упорная резьба

У упорной резьбы имеются определенные отличия:

• угол при виртуальной вершине 55 ⁰;
• одна сторона перпендикулярна к базе, а другая выполнена с наклоном. Самоотвинчивание исключается.

Подобные резьбы используются в приборах, где нужно точно выставлять гайку относительно стержня. Основные размеры даны в таблице 4.

Таблица 4: Размеры резьбы и шаг винтовой линии для упорной резьбы

Номинальный диаметр резьбы d	Шаг P
1 ряд (предпочтительный)	2 ряд (допустимый)	крупный	мелкий 1	мелкий 2
10		3,00	2,00
12		3,00	2,00	1,00
	14	4,00	2,00
16		4,00	2,00	1,00
	18	4,00	3,00
20		4,00	3,00	2,00
	22	5,00	4,00
24		8,00	5,00	4,00
	26	8,00	5,00
28		10,00	8,00	4,00
	30	10,00	8,00
32		12,00	10,00	8,00
	34	12,00
36		12,00	10,00	8,00
	38	12,00	7,00	5,00
40		12,00	10,00	8,00
	42	10,00	8,00
44		12,00	7,00	3,00
	46	12,00	8,00	3,00
48		12,00	8,00	3,00
	50	12,00	8,00	5,00
52		14,00	10,00	8,00
	55	14,00	10,00
60		16,00	12,00	10,00
	65	16,00	12,00
70		16,00	12,00	10,00
	75	16,00	10,00	8,00

Технологии нарезки

Есть два распространенных способа:

• Вручную. Для этого используется метчик и плашка. Первый инструмент делает резьбу в заранее подготовленном отверстии, будучи установлен в специальную рукоятку. Второй механизм предназначен для внешнего нарезания. Это круглое устройство с внутренними острыми лепестками, которое завинчивается на заготовку с помощью держателя.
• С помощью токарного или сверлильного станка. Для этого нужны специальные резьбонарезные резцы. Сначала выбирается отверстие. Следует сделать несколько проходов – от чернового к финишному этапу. Чтобы не перегревать сплав, на место ввинчивания наносят машинное масло.

Таблицы размеров дюймовых и метрических мелких и крупных резьб

Теперь мы представим сравнительные табличные данные. Сразу укажем, что невозможно и нецелесообразно в рамках одной данной статьи предоставлять все нормативные документы, поскольку узнать исчерпывающую информацию по всем типоразмерам можно в соответствующих ГОСТах. Мы представим самые распространенные. Сначала отметим, что шаг бывает:

• более 68 мм;
• до 68 мм включительно.

Отсюда приведем два списка с рассматриваемой маркировкой и указанием в миллиметрах:

Обозначение	Укрупненная спираль, мм
М1	0.25
М1.2	0.25
М1.4	0.3
М1.6	0.35
m1.8	0.35
m2	0.4
М2.2	0.45
М2.5	0.45
М3	0.5
М3.5	0.6
М4	0.7
М5	0.8
М6	1.0
М8	1.25
М10	1.5
М12	1.75
М14, 16	2.0
М18, 20, 22	2.5
М24, 27	3.0
М30, 33	3.5
М36, 39	4.0
М42, 45	4.5
М48, 52	5.0
М56, 60	5.5
М64, 68	6.0

Отличия от метрической

И так как все развитие резьбового инструмента пришлось преимущественно на Великобританию и ее колонии, то использовалась дюймовая система исчисления

Интересно, что само слово произошло из голландского языка и означает большой палец, потому что в Англии измеряли все, принимая во внимание части человеческого тела. Поэтому английский дюйм – это ни что иное как ширина большого пальца руки или 1/12 часть фута, то есть мужской стопы

Исчисление весьма интересное, особенно исходя из того, что все люди, мягко говоря, разные. История умалчивает, ноги и руки какого «эталонного» англичанина подвергались измерению.

Сейчас, безусловно, все соответствия между мерами длины давно запротоколированы, и математики всех стран сошлись на том, что в 1 единице находится ровно 2 сантиметра и 54 миллиметра. Можно даже рассчитать шаг для дюймовой резьбы без таблицы. Но этого можно не делать вручную, ведь вся конвертация из одной меры в другую уже проведена.

Так появилась указанная нами в заглавии шкала. Но зачем ее менять на метрическую? В 1801 году Э. Уитни сделал увлекательное представление, целью которого было доказать, что всему миру необходима полная взаимозаменяемость деталей – как внутри одной страны, так и между государствами. Так он положил на стол несколько полных комплектов для сборки одинакового оружия, но разного производства. А затем собрал один готовый мушкет из разных запчастей – по одной из каждой кучки. С этого момента появилась и затем внедрялась идея унификации, которая воплотилась в сегодняшних нормативных документах: ГОСТ, ДСТУ, DIN, ISO и других.

Интересен тот факт, что из-за постоянного соперничества Великобритании и Франции, первые «вставляли палки в колеса» индустриальному развитию. Они давали неверную информацию, делали так, чтобы французы могли собирать английскую технику и машины только инструментом, привезенным из Англии. Но после революции система была усвоена и переведена на привычную для Франции метрическую. А в России, кстати, сам Менделеев был противником древнерусских измерений с локтями, саженями, аршинами и прочими единицами.

Метры распространили по Европе именно французы во время завоеваний Наполеона. Но так как в Англию он не заходил и не покорял ее, то там осталась привычная дюймовая, как и во всех колониальных странах – в Америке, Японии, Канаде, Австралии. К слову, сами американцы и англичане называют ее имперской.

Вроде бы понятно, что разница только в методике исчислений, но есть и отличительные черты в нанесении резьбовых соединений, а именно:

• профиль;
• порядок вычисления шага и хода.

Также может меняться угол нарезки – он обычно составляет 55 градусов, а в более привычной нам метрической – все 60. На самом деле на уровне небольших гаек и болтов этот наклон фактически незначительный, но все же для крепкого стыка рекомендовано подбирать крепежную пару соответствующих координат.

Выше мы сказали, что с конвертацией из одного исчисления в другое математики уже определились, соотношение составляет 1 к 2,54 сантиметрам. Опять вдаваться в историю производства метизов не будем, а просто упомянем как факт, что при переделке маркировок с английской на французскую манеру используется не стандартный параметр, а специальный – трубный. Один такой дюйм (международное сокращение и то, как обозначается дюймовая резьба, – двойной апостроф – ?) равен 3,324 см. Отсюда и делаем вывод, что порядок вычисления является особенным. Так, например, диаметр 3/4? = 25 мм. Приведем краткую таблицу их соотношений в двух системах:

значение	наружный d, мм	внутренний d, мм
3/16	4,762	3,408
1/4	6,35	4,724
3/8	9,525	7,492
1/2	12,7	9,989
3/5	19,05	15,798
1	22,225	21,334
1; 1/2	38,1	32,679

Хочется отметить, что такая маркировка смотрится лаконичнее.

Размеры метрических резьб

Разброс величин диаметров этой резьбы в промышленности имеет диапазон от 0,25 до 600 мм, причем при диаметре более 68 мм резьба будет только мелкой, тогда как до этой величины ― варьируется. Резьба с крупным шагом применяется в соединениях, находящихся под большой и ударной нагрузкой. Также интересно то, что у крупной резьбы шаг всегда фиксирован по отношению к диаметру, в отличии от мелкого, который может меняться, что отдельно и дополнительно указывается при маркировке.

Например, если в технических документах или чертежах в местах соединения деталей встречается «М16», это значит, что под буквой М понимается метрическая резьба. Размеры внешнего диаметра витков ― 16 мм, и крупный шаг стандартной резьбы ― 2 мм, согласно сведениям, указанным в таблице (резьба второго ряда указана в скобках). Итак, резьба метрическая: основные размеры (ГОСТ 24705-2004).

Соответствие двух систем обозначений

В водяных и газовых системах широко используют трубы из стали. Их габариты показывают целыми величинами или их долями. Например, диаметр трубного изделия размером в 1 дюйм в мм будет равняться 33,5, а диаметр трубного изделия в 2 дюйма в мм отвечает 67.

Это конечно не соответствует заявленным 25,4 и 50 мм. При прокладке арматуры с дюймовыми обозначениями к изделиям в 1 и 2 inch сложностей не возникает, но замена на пластиковые и медные изделия требует учета несоответствия в обозначениях.

Зачем все так усложняют? Дело в том, что для образования потока жидкости важно учесть внутренний размер. По этим причинам стали указывать именно этот показатель 1дюймовых, 2дюймовых и всех остальных трубопрокатных материалов

Самыми точными считают показатели в величинах условного прохода.

Условный проход 1дюймового, 2дюймового и остального трубного сортамента равняется габаритам просвета. Для обозначения метрического размера 1 дюймового, 2 дюймового и любого другого трубопровода, рекомендуют использовать таблицы.

Точные определения – формула для расчета

Эти знания нужны, чтобы вычислить количество транспортируемой среды

Это очень важно для отопительных систем. Например, когда необходимо проложить систему обогрева, нужно определить и рассчитать размер сортамента в сечении, чтобы все жилье прогревалось равномерно

Как точно определить сечение каждой трубы в таких величинах, как дюймы может подсказать формула: D = sqrt ((314∙Q)/ (V∙DT)).

В ней:

• D – внутренний объем трубопроката;
• Q — это поток тепла, который определяют в кВт;
• V обозначает быстроту носителя тепла, ее определяют в м/с;
• DT –  это различие температурных показателей, на входе и выходе сети;
• sqrt – квадратный корень.

Диаметры труб: 1/4, 3/8, 1/2, 3/4 и т. д. Дюймы и миллиметры

Watch this video on YouTube

Что такое дюймовый объем

Расшифровка диаметра труб, предоставленного в дюймах простая. Их часто измеряют в этих величинах. Такая одна единица равняется 3,35 см. Уже указывалось, расшифровка этой величины имеет расхождения, и связано это с тем, что сортамент меряют не по внешнему объему, а по внутреннему. Так, например, внутренний габарит дюймовой трубной заготовки может быть разным: от 2,55 до 2,71 см. Эта величина меняется в зависимости от толщины стенки.

Труба с размером в 1 inch имеет наружный диаметр в 25,4 мм, труба, имеющая 2 inch, в метрическом измерении равняется 50 миллиметрам. Откуда же в технических параметрах трубной цилиндрической резьбы берут цифры 33,249 и 66,498?

Эта резьбы на 1 и 2 дюймовых изделиях выполняется на внешнем объеме. Поэтому, соотношение диаметра резьбы к внутреннему объему является условным. Исходя из этого, габариты 1 и 2 дюймового трубопроката исчисляют путем сложения величины 25, 4 или 50 с двумя толщинами стенок трубного изделия.

Так же выполняя расшифровку, нельзя забывать о том, что стандарты у разных фирм – производителей разные, все они ориентируются на свои собственные показатели.

Если своими силами такую расшифровку выполнить трудно, то следует обратиться за помощью к профессионалам. Они окажут эффективную помощь при выборе нужных изделий.

Соответствие метрических и дюймовых параметров

Все трубные изделия изготовляют по определенному стандарту, и показатель давления является фиксированной величиной. Поэтому нужно точно знать соответствие Ø всех труб, показанных в дюймах и мм. Игнорируя это соответствие, нельзя правильно выбрать трубопрокатный сортамент.

КАК РАЗОБРАТЬСЯ В ДИАМЕТРАХ ТРУБ И ФИТИНГОВ для водопровода

Watch this video on YouTube

Как применяется такое соответствие в быту, можно узнать в предоставленной ниже таблице:

Величина метрическая	Величина в дюймах
15	½
20	¾
25	1
50	2
80	3
100	4
150	6

Применяя эти сведения, можно точно определить соответствие двух видов измерений габаритов, и взять для работы детали, точно соответствующие друг другу.

Дюймовое выражение размера

Если рассмотреть эти размеры на конкретных примерах соответствий Ду, то они будут выглядеть следующим образом:

1. Диаметр стандартной трубы на 12 inch равен 300.
2. Диаметр трубного изделия 3 inch – это 80.
3. 8 дюймовый диаметр стандартного трубопроката приравнивается к 200.
4. Диаметр стандартного трубопроката, на 32, при переводе в дюймы показывают как 1 ¼
5. Диаметр трубопроката 40 мм в inch прописывают 1 ½
6. Ø стандартной трубы на 15 в дюймах выражен числом ½
7. Ø стандартного изделия на 4 дюйма в переводе на метрический равняется 100.
8. Ø трубопроката на 3/ 4 дюйма в метрическом переводе равняется 20.
9. Ø стандартного трубопроката на 1/2 дюйма в метрическом переводе показывает число 15.

Мастер Класс: обозначение диаметра труб и резьб

Watch this video on YouTube
