Как правильно подключить выключатель света

Схема подключения выключателя в распределительной коробке

Кабель питания, относящийся к розетке, пройдет через накладной выключатель, чтобы не делать петлю и не увеличивать площадь монтажа Выбранная модель выключателя — Schneider Electric — имеет пластиковый корпус и степень защиты ip

Для начала проверьте её рабочее состояние на участке, который заведомо под напряжением, например, на входе к автомату.

Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта. Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель

Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток. Рассмотрим схему подключения выключателя

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель. Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток. Рассмотрим схему подключения выключателя.

Читайте дополнительно: Прокладка кабелей связи в земле

После остывания место соединения изолируется. Схема подключения двухклавишного выключателя В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Дополнительные материалы по теме: Схема выключателя. Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света.

Всего в коробке получится 5 скруток: Ноль питающей сети с нулевыми жилами розетки и светильника. К патрону подводятся два провода и крепятся винтами к соответствующим контактам После этого подсоединяется выключатель. Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку. Назначение выключателя. То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током.

Две жилы соединяются с магистральной линией, пришедшей от щитка. Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который приходит в распределительную коробку, где они соединяются соответствующим образом методом скрутки или при помощи специальных зажимов. В правильно собранной схеме на коммутационное устройство подается фаза.

Подключение люстры-с заземлением В схеме рис. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.
Соединение проводов в коробке для одноклавишного выкл

Материалы и инструменты для подключения аппаратов

Минимально необходимый набор инструментов для монтажа выключателей выглядит так:

• кусачки для укорачивания кабелей;
• монтерский нож для снятия изоляции;
• набор отверток для установки аппаратов и затягивания винтов клемм.

Если предполагается соединять провода в распредкоробке скруткой с последующей пропайкой, понадобится еще электрический паяльник с набором расходников, а также материал для изоляции – изолента или пластиковые колпачки. Если предполагается применение клемм, то понадобятся пружинные (зажимные) или винтовые клеммы.

Комплект клемм винтового типа.

Комплект клемм зажимного типа.

Если проводка обустраивается с нуля, то для скрытой проводки надо сделать штробы. Для этого понадобится один из инструментов (в порядке убывания стоимости электроприбора, скорости и качества работы):

• штроборез;
• болгарка;
• перфоратор;
• зубило с молотком.

Для установки подрозетников в бетонной или кирпичной стене надо сделать выемки с помощью коронки. Для открытой проводки приобрести кабельные каналы или опорные изоляторы. Для крепления их к стене и потолку понадобится дрель и дюбели.

Подключение выключателя, через распределительную коробку.

Схема выключателя представляет собой, два провода, идущие от сети с напряжением V, для монтажа нового подключения можно приобрести провода разных цветов, например: красного и синего.

Также могут пострадать и люди.

А вот при подключении выключателя у многих могут возникнуть проблемы.

Если предполагается монтаж изделия на улице или в помещении с повышенным уровнем влажности, например, бане, душевой или ванной, нужно удостовериться, чтобы конструкция была оснащена защитными крышками — шторками. С учетом расцветки осуществляется параллельное подключение проводов и установка второй розетки. В этой статье я вместе с вами сначала буду разбирать все виды выключателей. Течение времени изменило данное правило.

См. также: Петля фаза ноль нормы

Положение клавиши данного выключателя значения не имеет. В идеале, ток должен поступать к лампочке в такой последовательности — фаза идет на центральный контакт лампочки, ноль идет на цоколь. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом? Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя.

Как подключить лампочку и выключатель? Проверяем отсутствие с помощью указателя напряжения.

Прибор предлагается использовать вместо обычной розетки. При этом каждая пара делиться на фазную и нулевую жилки. Такая схема встречается реже, но в некоторых помещениях она применяется.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов: Первый этап — прокладка от бокса распределения к сдвоенной электрической системе пять 5 проводников. Следует наметить линию кабеля от выключателя и лампочки к распределительной розетке — это в том случае, если схема подключения будет питаться напряжением от розетки. Схема подключения блока розетка-выключатель c двумя клавишами В основном блоки объединяющее в себе розетку и выключатель с двумя клавишами устанавливаются на перегородке между дверьми в ванную и туалет. Для повышения безопасности и увеличения срока службы электропроводки, целесообразно вместо скруток воспользоваться клеммами. Отключите вводной автомат на квартиру.

Как подключить лампочку через выключатель: разъясняем схему

Мы проложили все провода необходимые для выполнения схемы, переходим к третьему этапу. Тем не менее есть необходимость подключать пылесос, или зарядное устройство.
Аккуратно сверлим отверстие для подрозетника. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка.
Сделать это можно по цветовой раскраске провода

Как это сделать подробно рассмотрено в статье указатели напряжения.
Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.
Схема подключения трех лампочек к одному выключателю Внимание!
А это означает: для настройки каждой клавиши на определенную лампу группу ламп следует подсоединить ее к проводу, который управляет именно этой лампой.
Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения

Обычный переключатель для одной лампы

Это правило применяется для обустройства всякой электроустановки.
С люстры отходит общий провод, соединенный с нулем.
Для подключения стоит использовать самозажимные соединения.
Как подключить диммер к люстре Обыкновенный одноклавишный выключатель позволяет регулировать уровень освещения в квартире только за счет выкручивания части лампочек. Для этого используется трехжильный провод, например, для возможного заземления светильника, к тому же такие кабеля являются более прочными. Аналогичную конструкцию имеют и трехклавишные модели

Обратите внимание!
Если поставить прерыватель после преобразователя, плавный пуск обеспечить не получится, и электроэнергия поступит скачкообразно вслед за нажатием клавиши. Клавиши фиксируют на приводе рабочей части

Особенности разводки проводов

На рисунке 22 показано, как подсоединять провода к клеммам в выключателях проходных двухклавишных Legrand. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. После чего прибор удаляют.

Единственное отличие двухклавишного устройства от одноклавишного — наличие пары выходящих контактов. Розетки и выключатели Нередко возникает ситуация, когда нужно, чтобы лампочки в одном из помещений включались из разных мест. Запас сослужит верную службу в дальнейшем при подгорании ослабших контактов. Схема выключателя и розетки питания через одну распределительную коробку. Далее процессу помогают плоскогубцами.

Клеммы могут использоваться зажимные, но это при наличии места, достаточного для укладки соединенных ими концов проводов. Рекомендуется прежде, чем брать контакты и провода голыми руками, еще раз удостовериться в отсутствии напряжения, прикоснувшись тыльной стороной ладони, пальцев правой руки попеременно ко всем из них. Для начала предлагаю рассмотреть схему и принцип подключения данной группы выключателей. Одноклавишный коммутатор света является самым простым из существующих.
Подключение одноклавишного выключателя и розетки. Простой способ.

Схема подключения выключателя

У каждого в доме находятся более четырех выключателей. Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять. Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.

 Схема подключения одноклавишного выключателя

Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается. Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода. Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель (уже разобранный)…

Теперь прокладываем все необходимые провода:

1. Провод от щитка до распределительной коробки.
2. Провод от распределительной коробки до выключателя.
3. Провод от распределительной коробки до патрона светильника.

Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на 5-8 мм для подключения к контактам.

Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения.

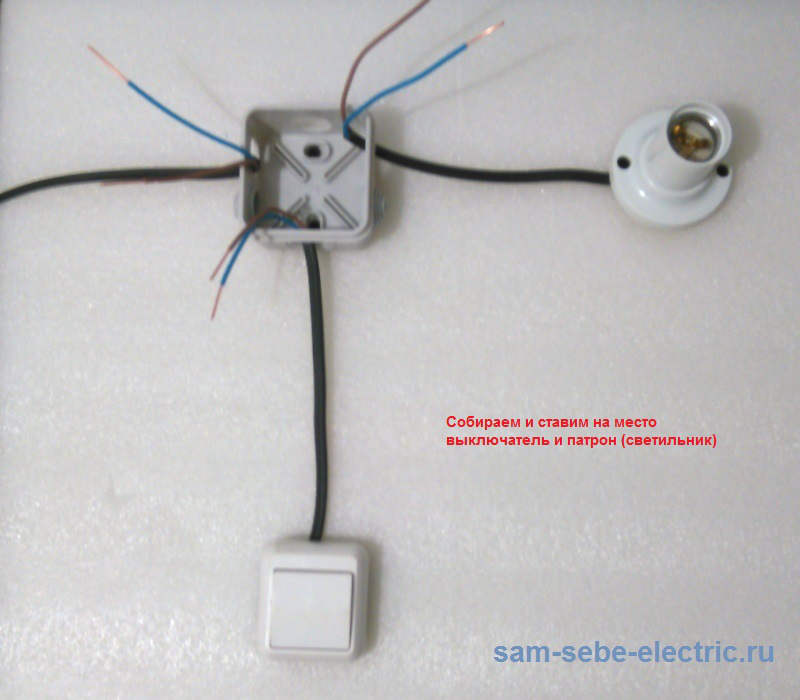

Собираем выключатель и ставим на место светильник…

Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего. Тут у вас должно получиться три скрутки:

1. Нулевой проводник приходящий от щитка скручиваем с нулевым проводником уходящим на светильник.
2. Фазный проводник приходящий от щитка скручиваем с фазным проводником уходящим на выключатель.
3. Другой проводник приходящий от выключателя (он будет фазным при нажатии на клавишу выключателя) скручиваем с фазным проводником уходящим на светильник.

Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять. Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.

На фото я не паял и не изолировал скрутки. Уж извиняйте меня.

Закрываем коробку и включаем свет!

Это еще не все…

В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже подробно покажу вам как это можно сделать.

Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.

Для подключения следующей распредкоробки (шлейфом) необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Провод №1 — это приходящий провод от щитка, а провод №2 — это уходящий провод на следующую распредкоробку.

Схема подключения двухклавишного выключателя

Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода. Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода.

Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение «L» означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник. Обозначения «1» и «2» означают, что на них необходимо подключать фазные проводники уходящие на разные группы ламп в люстре или на разные светильники №1 и №2.

На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя. Они бывают разные, но обозначения на них обычно одинаковые.

Все скрутки пропаиваем, изолируем и аккуратно укладываем в распредкоробку.

Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя.

Улыбнемся:

Пьяный электрик уткнулся лбом в столб. Рядом болтается оголенный провод. Электрик: — Неее пооонняял… Хватает рукой провод, дергается от удара током: — Все! Понял! Понял!

Общие подходы к монтажу

Общий порядок монтажа выключателя будет таков:

• обустроить место установки аппарата (для накладного установить накладку, для встроенного – сделать выемку в стене и смонтировать подрозетник);
• разделать кабель (укоротить, снять верхнюю оболочку, зачистить жилы);
• подсоединить монтируемый выключатель света к проводникам согласно выбранной схеме (в этом хорошую помощь окажет наличие цветовой маркировки жил);
• расключить проводники в распредкоробке;
• установить выключатель на место и закрепить его (саморезами, разжатием лепестков);
• установить на место декоративные пластиковые детали.

Основной же принцип монтажа – максимальная безопасность работ. Для этого подключение любого электрического выключателя надо производить при снятом напряжении. В этом случае все пройдет благополучно и выключатель будет служить длительное время.

Коммутирование розетки и выключателя в электрораспределительной коробке

Часто спрашивают, как подключать светильники к выключателю и розетку, которая также есть в комнате. Главное, чтобы они не были запитаны последовательно. Неправильно, когда выключая свет, вы будете обесточивать приборы, работающие от этой розетки.

Для этого после ввода в распредкоробке одну жилу направляют к ней, а другую, независимую тянут к включателю. «0-й» шнур также для каждого потребителя свой. Получается два независимых ответвления.

Особый случай, когда необходимо, чтобы питание, поступающее к розетке, прерывалось по желанию. Тогда используется последовательное подключение светильника с выключателем и разъема. Это значит, что выход включателя является входом для розетки. И только после провод тянут к распредкоробке. В результате после включения загорается лампа и ток поступает к розетке, а после выключения обесточиваются все подключенные потребители вместе со световым источником. В быту такая схема применяется редко.

Пошаговая инструкция подключения одноклавишного выключателя

Аналогичным способом можно подключить двухконтурную люстру на двойной выключатель. Способы скрутки многожильных и одножильных проводников похожи, но имеют некоторые отличия. Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю.
Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой — синий. Подводя итоги сказанного можно заключить, что схема подключения выключателя к лампочке, представляет собой набор проводов, лампочку и коммутирующее устройство.
Это может быть чайник или, к примеру, пылесос.
Особенно они актуальны для люстр с несколькими лампами.
Клещами заземления аккуратно цепляемся за верхнюю часть скрутки, к ней же снизу подносим электрод, коротко касаемся, добиваясь розжига дуги, и убираем. Вставляя проводник только одножильный , лепесток отгибается, зажимая провод.
Перед скруткой провода лудят: наносят слой канифоли или паяльного флюса. Проходной выключатель при нажатии на клавишу перебрасывает контакт 1 между двумя другими — 2 и 3.
Схема подключения выключателя в распределительной коробке Подключить провод непосредственно к светильнику или выключателю достаточно просто — это не требует объяснения. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно.
Как подключить одноклавишный выключатель? Как установить в подрозетник?

Схема подключений в распределительной коробке

Порядок расключения проводников в распредкоробке зависит от общей схемы системы освещения, но можно выделить общие принципы:

• в коробку заводится кабель от распредщита содержащий фазный L, нулевой рабочий N и (не всегда) защитный PE проводники;
• нулевой и защитный (если есть) проводники из коробки транзитом идут на нагрузки;
• фазный проводник имеет разрыв и разветвляется на столько ветвей, сколько запитывается нагрузок;
• кабель к каждому светильнику содержит фазную жилу, а также N и PE;
• в разрыв фазы подключается коммутационный аппарат, к нему опускают кабель с количеством жил, равным количеству коммутируемых нагрузок плюс питающая фазная жила.

Расключение распредкоробки с тремя независимыми нагрузками.

В качестве примера приведен достаточно сложный вариант – выключатель с тремя кнопками управляет тремя светильниками:

• в коробку входит кабель с тремя жилами (включая PE);
• к трехклавишному выключателю пущен кабель с 4 жилами (3+питающая);
• к каждой нагрузке идет свой трехжильный кабель (если нет защитного проводника – двухжильный);
• жилы N и PE соединяются и разветвляются в коробке.

В случае применения проходных и перекрестных выключателей для управления лампами с нескольких мест, большая часть схемы собирается шлейфом.

Расключение проводников в распаечной коробке для управления светом с трех мест.

Также в этом случае возможна прокладка проводниковой продукции без использования распредкоробки.

Схема выключателя и розетки питания через одну распределительную коробку.

Ранее элементы электрической сети монтировались согласно правилам советского стандарта. Ещё один двухжильный провод прокладывается от распределительной коробки к розетке. В доме или квартире ставятся обычно одинарные или двойные розетки под скрытую электропроводку под двуштекерную штепсельную вилку.
Схема подсоединения розетки к электросистеме Поскольку действующие нормы не регламентируют взаимное расположение нулевого и фазового проводников, то можно подключать их в любом порядке. Схема подключения такого устройства к общей сети предельно проста, и справиться с этим можно самостоятельно.
Кроме этого, устройства могут обладать и другими дополнениями. Коммутационный аппарат должен работать только на разрыв фазы.
Провода к розетке питания подсоединяются, так же, как к выключатель, через резьбовые контакты. Работаем с арматурой Замена подгоревшей В таком случае оптимальный вариант — установка накладной розетки в старый подрозетник, тем более что розеточные колодки отдельно не продаются, а старый подрозетник, возможно, повело от времени.
Но последние пользуются не такой популярностью, как первые два варианта.
Если в качестве звукоизоляционного материала перегородки используется пенопласт или другой легкоплавкий горючий материал — толщину сечения проводки следует увеличивать в полтора раза.
В старых их всего два — фаза и ноль.
Разводка электропроводки под розетки

Рекомендуем: Как починить провод электрический

Примеры подключения

Для этого потребуется:

1. Собственно выключатель с одной, двумя или тремя клавишами, возможно с резистором.
2. Тестер или индикатор с отверткой для определения «нуля» и «фазы» при обесточивании.
3. Комплект отверток (плоская и крестовая) для затягивания винтов контактного крепежа.
4. Распределительный короб для подключения ветвей проводки к силовому электрическому кабелю.
5. Электропровода, если стены проштробированы, но шнуры не проложены и не закуплены ранее.
6. Изоляционная лента, «кембрик» для изолирования соединений, как того требует техника безопасности.
7. Схема подключения выключателя в зависимости от выбранного способа запитывания лампочки.

Из инструмента нужен нож, кусачки, ножницы, пассатижи. Все это необходимо приготовить заранее, так как помещение придется обесточить. Если естественного освещения в ней нет или его недостаточно, запаситесь фонариком или другим мобильным автономным осветительным прибором.

Подготовка к подключению электроприборов

Подключение двух лампочек к одному переключателю. Перед монтажом нужно обесточить ремонтируемое помещение, для чего перевести автомат в распределительном щитке в нижнее положение.
