Тёплые полы водяные: монтажные схемы, способы укладки, правила монтажа

Устройство и принцип работы

Водяной тёплый пол, это система обогрева помещения, в которой теплоноситель циркулирует по контуру, находящемуся под напольным покрытием

Обратите внимание, что не всегда трубы находятся в стяжке. Есть «настильные системы», в которых контур не заливается бетоном

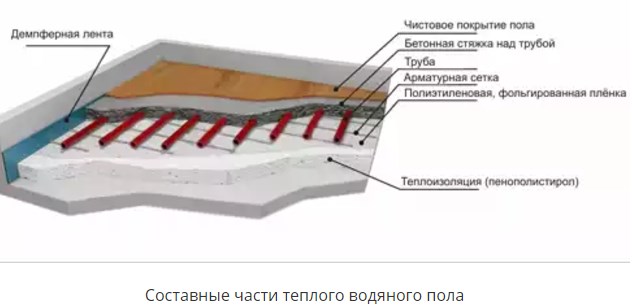

При детальном рассмотрении, пирог водяного тёплого пола состоит из следующих элементов:

  1. Подготовленное основание;
  2. Стяжка (5 см);
  3. Теплоизолятор (5 см);
  4. Трубы (2 см);
  5. Стяжка (4 см);
  6. Напольное покрытие (2 см).

Теплоизолятор толщиной 5 см – стандартное решение. Но если имеется возможность, то лучше увеличить толщину до 10 см. Это на 10-15% повышает эффективность всей системы. Особенно если водяной тёплый пол устраивается на первом этаже. Лучшим материалом для этого слоя является экструдированный пенополистирол.

Трубы в подавляющем большинстве водяных тёплых полов используются диаметром 16 мм.

Второй слой стяжки закрывает всю систему и служит гигантским аккумулятором тепла.

Толщина пирога водяного тёплого пола, варьируется от 18 до 23 см. А масса 1 м2 этой системы достигает четверти тонны! Такие жёсткие условия, существенно ограничивают распространение водяных тёплых полов.

Контур подключают к насосу и котлу, через систему регулировки и контроля.

Схемы укладки водяного контура

Схематически укладка труб для обустройства жидкостного контура может быть выполнена одним из следующих способов:

Змеевик. Метод укладки такого контура является наиболее простым и выполняется петлями. Этот вариант будет оптимальным для комнаты, разделенной на различные по назначению зоны, для которых будет удобно применять разные температурные режимы.

Монтаж первой петли осуществляется по периметру комнаты, затем одинарную змейку пускают внутри. Таким образом, в одной половине комнаты будет циркулировать максимально прогретый теплоноситель, в другой – остывший, соответственно и температура будет разной.

Витки змеевика можно располагать равномерно, однако сгибы водяных контуров в таком случае будут иметь сильные заломы.

Двойной змеевик. В этом случае подающие и обратные контуры расположены друг возле друга по всей комнате.

Угловой змеевик. Он используется исключительно для угловых комнат, где две внешние стены.

К достоинствам змеевидной формы относятся несложная планировка и монтаж. К недостаткам: перепады температурных режимов в одном помещении, изгибы труб довольно резкие, поэтому нельзя применять малый шаг – это может вызвать излом трубы.

Улитка. Применяя такую схему расположения, подающие и обратные трубы монтируют по всей комнате. Они размещаются параллельно друг другу и устанавливаются, начиная от периметра стен и двигаясь в центр комнаты.

Подающая линия в середине помещения заканчивается петлей. Далее параллельно ей производится установка обратной линии, что прокладывается от центра комнаты и по ее периметру, двигаясь к коллектору.

Наличие в помещении внешней стены может обуславливать двойную укладку труб вдоль нее.

К достоинствам этого способа относятся: равномерный прогрев комнаты, из-за плавных сгибов система обладает небольшим гидравлическим сопротивлением, а экономия расходного материала может достигать 15% в сравнении со змеевидным методом. Однако минусы также присутствуют – сложное проектирование и монтаж.

Монтаж теплого водяного пола

Любая система теплого водяного пола состоит из таких основных элементов, как трубы, а также технологии их фиксации. Как правило, пользуются двумя способами:

  • Сухим способом, с применением дерева и полистирола, которые составляют основу, на которую укладываются трубы. Чтобы тепло распределялось более равномерно, трубы также укладываются равномерно, в специально предусмотренные для этого пазы. После этого сверху труб укладывается жесткий материал, вроде фанеры, ОСП, ГВЛ и т.д. Твердое основание служит для укладки напольного покрытия любого происхождения.
  • Мокрым способом, что связано с укладкой системы труб в стяжку. Технология состоит из нескольких слоев. Первый слой – это утеплитель с системой фиксации труб, второй слой представляет саму систему отопления и третий слой – это стяжка. Напольное покрытие укладывается непосредственно на стяжку. Желательно предусмотреть слой гидроизоляции, чтобы не затопить соседей снизу. Для большей надежности, в стяжку можно вмонтировать армирующую сетку. Более надежной получится вся система, поскольку армирование предупредит растрескивание стяжки, что, в свою очередь, обезопасит систему отопления от повреждения. Не следует игнорировать наличие демпферной ленты, которая должна присутствовать по периметру помещения, а также в местах стыковок двух контуров.

Ни ту, ни другую систему нельзя назвать идеальной, хотя укладка труб в стяжку, считается более оптимальным вариантом, поэтому, большинство предпочитает именно такую технологию.

Выбор системы

При выборе системы, необходимо проанализировать ряд факторов. Сухие системы более затратные по средствам, но они позволяют намного быстрее их эксплуатировать. Их использование более предпочтительное по ряду причин.

Первая и основная причина – это вес всей системы. Система отопления, вмурованная в стяжку, отличается значительным весом, поэтому не все конструкции способны выдержать такой вес. Толщина стяжки может достигать не меньше 6 см, а это значительный вес. Кроме этого, на стяжке может быть уложена плитка, которая не отличается легкостью, тем более, если она предназначена для укладки на пол. Если нет уверенности в том, что конструкция выдержит подобную нагрузку, от «мокрого» варианта лучше отказаться, отдав предпочтение варианту «сухому».

Вторая причина связана с ремонтопригодностью системы. Любая система может выйти из строя в любой момент, как бы качественно ее ни монтировали. Несмотря на то, что теплые полы укладываются без стыков и соединений, они иногда лопаются из-за малейшего брака или повреждаются в результате ремонтных работ или других манипуляций. Если лопнула или повредилась труба в стяжке ее отремонтировать очень сложно, поскольку придется разбивать стяжку, а это порой не просто. Естественно, что после ремонта, данное место считается наиболее подверженным различным механическим нагрузкам.

Процесс монтажа водяного теплого пола

Теплые полы в стяжке не рекомендуется включать до того момента, как стяжка полностью высохнет, а это около 30 дней.

Если стяжка уложена на деревянный пол, то это само по себе является настоящей проблемой. Деревянное основание, да еще под воздействием высокой температуры, а тем более при нарушении технологии, быстро придет в негодность, обрушив в любой момент всю систему.

Причины достаточно весомые, поэтому в определенных случаях лучше отдать предпочтение сухим технологиям, а если проблему решить самостоятельно, то такая технология может оказаться не такой и затратной, как кажется. Наиболее затратным элементом являются пластины из металла, но и их не проблематично сделать самому. Лучше, если в качестве материала для изготовления, будет использован алюминий. Проблема заключается лишь в том, чтобы выгнуть металл так, чтобы получились пазы для укладки труб.

Вариант монтажа системы теплого пола на основе полистирола, выполненного по «сухой» технологии, представлен в видео.

Водяной теплый пол по деревянному основанию — Часть 2 — Укладка контуров

Watch this video on YouTube

Укладка теплого водяного пола

Чаще всего при укладке теплого водяного пола используют бетонную заливку. При этом способе трубопровод будет располагаться в цементном растворе, что в свою очередь поспособствуем качественному креплению труб и их защите. Монтаж теплого пола выполняется в несколько этапов.

Подготовка червонного пола

Если основание помещения имеет неровную поверхность, ямы или трещины, в этом случае его необходимо тщательно выровнять. Для этого предварительно убрав мусор, грязь и пыль заливается бетонная стяжка.

Укладка гидроизоляции

Многие на этом этапе укладки теплого пола, допускают ошибку, считая гидроизоляцию не важным элементом в конструкции. Однако по рекомендациям опытных специалистов, гидроизоляционный слой необходимо установить, так как он играет не маловажную роль в защите утеплителя, от бетонной стяжки.

Установка утеплителя

Утепление – один из важных этапов в укладке теплого водяного пола, так как именно оно предотвращает теплопотери, которые расходуются на грунт под зданием и на подвальное помещение. Самыми распространенными утеплителями считаются:

  1. ЭППС. Данный пенополистирол ценится за шумоизоляционные и влагостойкие свойства, низкую теплопроводимость и долгий срок эксплуатации.
  2. ППС. Эти профильные маты очень удобны в применение. У них на поверхности есть специальные выступы для крепления труб, поэтому можно значительно сэкономить свободного времени при монтаже. Но здесь стоит отметить, что они имеют весьма высокую цену.

Толщина утеплителей для укладки теплого водяного пола должна определяться от вида основания помещения и от погодных условий региона.

 Укладка труб

Перед тем как приступить к укладке трубопровода, на основание подготовленного помещения необходимо при помощи маркера нанести схему направления труб, с учетом их шага, толщины и углов поворота.

Последовательность укладки контуров проводиться в таком порядке:

  1. С бухты отматывают 10 метров трубопровода.
  2. На конец трубы надевают гофру с фитингом и присоединяют к коллектору.
  3. По размеченной схеме одновременно отматывают, укладывают и фиксируют трубу.
  4. Пройдя весь путь, трубу подводят к коллектору.
  5. Отметив расстояние, трубу отрезают и подсоединяют к коллектору.

Такой принцип укладки подходит для всех видов контуров водяной отопительной системы. Вместе с этими работами можно одновременно закрепить демпферную ленту, которая предотвратит деформации стяжки и стен.

Заливка цементного раствора

Перед тем, как приступить к заливке бетонной стяжки , необходимо проверить работу водяных теплых полов и присутствия воздуха в трубах. После того как будет проверена вся опрессовка системы, ориентируясь по высоте пола устанавливают маяки и заливают стяжку. Качество стяжки, будет зависеть от бетонной смеси. В ее состав должны входить:

  • усиленная фибра;
  • пластификаторы.

В этом случае стяжка при засыхании будет подвижной, а после высыхания иметь высокую прочность.

https://youtube.com/watch?v=MhOvv-BKZuI

Укладка пола

Самостоятельно смонтировать водяной теплый пол в состоянии любой человек, умеющий обращаться с гаечными ключами, дрелью, молотком и ножовкой. Самый сложный момент монтажа – это расчеты системы и выбор конфигурации укладки труб с водой. А непосредственно монтажные работы не должны вызвать проблем.

Монтаж утеплителя

Плиты ЭППС укладываются встык без прорех в швах. Бетон между них пройти при заливке не должен ни в коем случае. Если это произойдет, то образуются акустические и температурные мостики. Для выравнивания плит по горизонтали можно воспользоваться мелким песком, который подсыпается снизу.

Расстилать поверх утеплителя под теплый водяной пол фольгу или фольгированную пленку не стоит. Тонкий алюминий моментально будет съеден бетоном, так как цементный раствор отличается высокой щелочностью. Слой с фольгой актуален только при укладке водяного ТП по сухой технологии с настиланием сверху гипсоволокнистых и древесных плит.

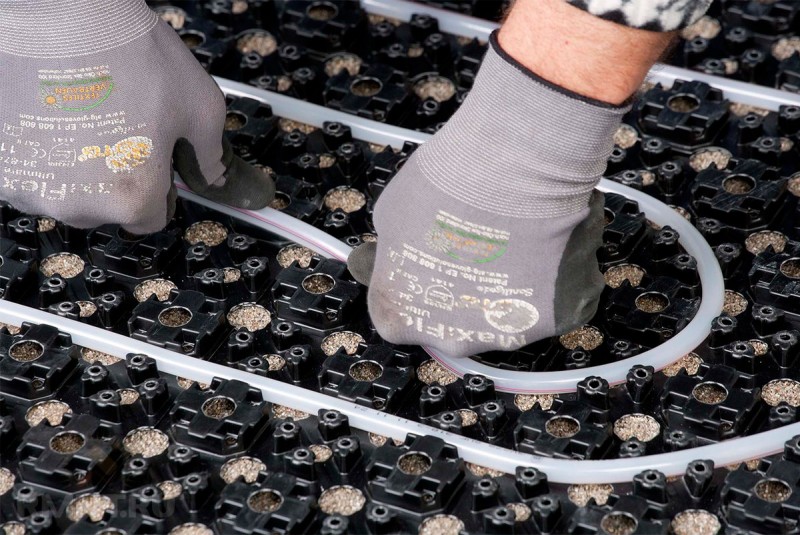

Чтобы упростить себе монтаж, вместо обычных ЭППС можно взять специальные пенополистирольные плиты под «трубный теплый пол». Они сверху имеют пупырышки-выступы с шагом в 50 мм, между которых и укладываются трубы с прочной фиксацией на месте.

Укладка пола на пенолистирольную основу

Монтаж труб

Контур из трубы формируется из расчета – один на 15–30 м2 комнаты. По максимуму допускается закладывать его на 40 м2. Если помещение большое по площади, то придется в нем сделать несколько отдельных контуров. Причем в каждом из них трубопровод с теплоносителем в длину не должен превышать 100 м.

Соединять металлопластиковые трубные изделия с помощью фитингов или спайки в теплом водяном полу нельзя. В стяжке каждый контур должен состоять из непрерывной трубы, два конца которой подключаются к коллектору.

Фиксация трубопровода на утеплителе осуществляется при помощи имеющихся пупырышек-выступов либо за счет крепления его к армирующей сетке с шагом 0,5–1 м. Во втором случае применяются крепежная проволока либо хомуты. От внутренней перегородки труба должна отстоять минимум на 30 см, а от внешней стены – на 50 см.

Укладка пола на деревянную основу

Монтаж армирующей сетки

При устройстве теплого пола обычно применяется армирующая сетка из металлического прутка сечением 3–6 мм. Она не только усиливает прочность стяжки, но и упрощает раскладку труб. Каждая ее квадратная ячейка – это от 100 до 300 мм. После ее выкладки на основании получается ровная решетка, расстояние на которой можно легко определить без рулетки.

Укладывать армирующую сетку для стяжки следует поверх труб, чтобы арматура оказалась внутри бетона. Если положить ее непосредственно на утеплитель под трубопровод, то толку от такого армирования будет ноль.

Стяжка на теплый пол

Испытание системы

После монтажа труб водяные теплые полы подлежат обязательной промывке и проверке на протечки. Делается это с помощью опрессовочного насоса и до заливки бетонного раствора. Причем здесь разрешается использовать воду без подогрева до рабочих температур. Главное – выявить места, где возможно протекает теплоноситель. Если все нормально, то остается уложить вдоль стен демпферную ленту и можно заливать стяжку.

Монтаж

Схема подключения

Установка водяного теплого пола всегда начинается с монтажа коллекторного шкафа. Ставят его с таким расчетом, чтобы расстояние до трубопроводов, идущих во все комнаты и из них, было приблизительно равным. Скрыть неприглядно выглядящий шкаф можно, встроив его в стену (несущие стены для этого не годятся). Учтите, что ящик располагают выше теплого пола, в противном случае отвод воздуха окажется заблокирован.

В системе современного образца (за редким исключением) циркуляция обеспечивается насосным оборудованием. Того насоса, который установлен внутри котла, хватает на прокачку воды по площади 150 кв м, даже если здание двухэтажное. Если общая площадь постройки больше, обязательно потребуется ставить дополнительные насосы с расширенными функциями.

Чтобы можно было обслуживать систему отопления, не сливая воду, вход и выход котла оборудуют запорными клапанами. Используя их, вы сможете отсоединить отопитель для ремонта и профилактики в любой удобный момент. При наличии двух и более коллекторных шкафов главную подводящую трассу оснащают разветвителем, сразу за которым встают сужающие переходники.

Присоединение труб к коллектору подразумевает использование обжимающих фитингов, либо евроконусных устройств. Если есть необходимость, можно проводить такие трубы через стены, закрывать их со всех сторон утепляющим слоем вспененного полиэтилена. Когда все части уложены, и каждый блок подсоединен на подобающее ему место, систему обязательно тестируют. Подав в трубы воду, в течение 24 часов держат их под давлением 5 или 6 бар (в зависимости от проектного рабочего значения). Если такая проверка не привела к появлению визуально заметных расширений, можно смело приступать к заливке бетонного слоя.

Заливать стяжку допускается только при подаче жидкости под запланированным давлением. Срок высыхания до готовности составляет минимум 4 недели (в идеальных условиях). Если сверху будет уложена плитка, стяжка должна иметь толщину 30-50 мм, а трубы распределяются на расстоянии 100-150 мм друг от друга. Несоблюдение этих правил, даже если подсоединение всех элементов соответствует норме, приведет к неравномерному накалу разных частей поверхности.

Усадочные швы оборудуются в стяжке обязательно, если:

  • площадь комнаты превышает 30 кв м;
  • есть хотя бы одна стена длиннее 8 м;
  • длина составляет меньше 50 или больше 200% от ширины помещения;
  • конфигурация сложная и причудливая.

Для оформления стяжек допускается использовать цементно-песчаной смеси на базе портландцемента (минимум М-400, а еще лучше применять М-500). Когда в ход идет готовый бетон, его марка должна быть М-350 и выше. Кроме укладки демпферной ленты, арматурную сетку там, где проходит шов, разделяют. Толщина каждого шва составляет 1 см, а верхнюю долю его обрабатывают герметиком. При прохождении в этих местах труб их следует класть только во внешней гофрированной трубе.

К батарее (а равно и к имеющейся системе центрального отопления и горячего водоснабжения) теплый пол подключать нельзя! Это не только вызовет санкции контролирующих государственных органов, но и приведет к нарушению нормальной работы коммунальных систем. Обязательно ставьте автономный отопительный котел, который и станет источником горячей воды в системе. Кроме ручной регулировки, управлять теплым полом можно посредством сервопривода и датчика, либо погодной автоматики.

Поскольку в системе должны быть управляющие и регулирующие компоненты, она обязательно подключается к электричеству. Теплые полы в разных помещениях могут управляться одним терморегулятором только при условии, что теплопроводность у напольного покрытия совпадает полностью. Такая схема требует одинаковой или незначительно отличающейся длины контуров. Терморегуляторы можно подсоединять к электросетям напрямую или через посредство УЗО, что гораздо безопаснее.

Для прокладки силовых кабелей используется либо штроба в стене, либо накладываемая дополнительно защищающая гофра.

Необходимо учитывать, что в момент первичного соединения автоматы должны быть поставлены в положение «выключено». Внимательно смотрите, какой провод, к какой фазе должен подключаться. Альтернативная схема монтажа (без бетонной стяжки) будет разобрана чуть дальше. Пока только скажем, что основными ее вариантами являются помещение труб в пенополистирольные пазы, либо в пазы из дерева. Настала пора посмотреть, как будут укладываться трубы водяного теплого пола.

Монтаж системы теплого пола своими руками – советы экспертов

Чтобы установка системы в частном доме прошла максимально успешно, внимательно изучите нашу инструкцию

Монтажные работы состоят из нескольких этапов и очень важно соблюдать все рекомендации специалистов, чтобы вам не пришлось начинать все заново

Монтаж водяного пола

Шаг 1: Подготовка основания и теплоизоляция

Это позволит снизить риски появления аварийных ситуаций в работе системы. Удалите старое покрытие и, если необходимо, сделайте бетонную стяжку. Результат выполненной работы обязательно проверьте строительным уровнем. Старые частные дома обычно славятся «гуляющими» перекрытиями. В таком случае не обойтись без применения армирующей сетки для укрепления основания. Благодаря этому вы избежите разных неприятностей, например, образования трещин.

После этого разбейте помещение на сектора – в каждом из них будет находиться отдельный контур. Теперь перейдем к теплоизоляции. Существует масса подходящих материалов, однако достаточно практичный вариант – применение листового пенополистирола. А чтобы исключить дальнейшую деформацию либо расширение при температурных перепадах, используйте демпферную ленту (рантовую). Ее прокладывают в местах соединения пола и стен, а также на стыках между секторами по всему периметру помещения. Дальше нужно сделать следующее:

  1. Укладываем и формируем слой теплоизоляции;
  2. Кладем слой гидроизоляции;
  3. Фиксируем армирующую сетку;
  4. Устанавливаем трубы.

Пенополистирольные плиты подгоняем друг к другу максимально близко. Сверху кладем гидроизоляцию, в качестве которой может выступать плотная полиэтиленовая пленка. Стыки между пленкой закрываем скотчем. Армирующую сетку также нужно зафиксировать, чтобы исключить риск ее сдвига.

Шаг 2: Проводим монтаж труб

Далее нужно закрепить трубы на армирующей сетке. Для этого можно воспользоваться специальными хомутами или гибкой проволокой. В процессе крепления старайтесь сильно не затягивать хомуты на трубах – во время движения теплоносителя труба может немного двигаться, а затянутые хомуты оставят следы. Начинать укладку нужно от точки («гребенки»), которая связывает систему водоснабжения и контур. Крайний конец трубы закрепляем на подающем коллекторе и начинаем поэтапно монтировать трубу на каркасе, задавая нужный радиус с помощью специальной пружинки, надев ее на трубу. Благодаря этому вы сможете избежать сильного изгиба изделий и их деформации.

Соединяем на гребенке конец и начало контура, а затем из этой же точки протягиваем следующий. Продолжайте выполнять работы до заполнения всей поверхности. Последнюю часть трубы соедините с возвратным коллектором. При этом количество контуров должно точно совпадать с количеством выходов у коллектора, потому заранее продумайте количество контуров. После соединения обогревательных контуров на гребенке следует «врезать» оборудование в систему водоснабжения.

Шаг 3: Даем старт системе и заливаем стяжку своими руками

Систему мы смонтировали. Однако прежде чем заливать финишное покрытие и запускать отопление, проведите предварительные гидравлические испытания. Сделать это можно и своими руками, не привлекая специалистов: залейте в трубы воду под давлением в 0,7 МПа. Также нужно провести осмотр труб на наличие повреждений, деформированных участков и устранить неполадки до заливки стяжки и монтажа напольного покрытия.

Если тестирование работы системы прошло успешно и вы не заметили ни сбоев, ни каких-либо повреждений, можете приступить к заливке стяжки. Для этого установите давление воды в районе примерно 3 бар и обеспечьте, чтобы в помещении была постоянная комнатная температура. Заливая стяжку, мы обеспечиваем еще один теплораспределительный слой. Приготовив раствор из цемента и песка марки М-300 и заливаем раствор.

Шаг 4: Финишное покрытие водяного пола

Последний шаг – укладка чистового покрытия. Это делается только после полного застывания бетонной стяжки. Также вам нужно помнить, что далеко не все виды покрытия подойдут для теплого водяного пола. Лучше всего, конечно, уложить керамическую плитку. А вот если хотите положить паркет или другое покрытие, проверьте, чтобы на упаковке стояла пометка «для напольного отопления».

Расстояние между трубами

Составляя схемы укладки труб теплого пола, кроме длины и рисунка контура, встает вопрос шага водяного теплого пола или расстояния между ветками (нитками) этих хитрых схем. Очевидно, что они тоже должны быть определены.

И здесь самое интересное. Шаг водяного теплого пола зависит от расчетной тепловой нагрузке, которая в свою очередь рассчитывается от тепловых потерь дома, диаметра выбранных труб, длины контра и температуры теплоносителя на входе.

Эти расчеты я покажу в другой статье, здесь выводы.  Шаг водяного теплого пола принимается равным:

  • 300 мм для тепловой нагрузки 50 Вт/кв. метр;
  • 150 мм для тепловой нагрузки 80 Вт/кв. метр;
  • 200/250 мм, для помещений с высокими потолками или большими площадями.

Для зон примыкания к наружным стенам шаг теплого пола может снижаться.

Фиксируем второй параметр для схемы укладки труб теплого пола – шаг теплого пола 150 мм для тепловой нагрузки 80-90 Вт/кв. метр.

Устройство теплого пола в квартире

Монтаж и подключение теплого водяного пола можно осуществить без врезки в систему  центрального водяного отопления. Таким образом, удается обеспечить тепло в своем жилье и не нарушать СНиПы. В качестве отопительного котла, при такой организации системы выступает теплообменник, который устанавливается дополнительно. Теплообменник необходим для того, что бы разделять теплоноситель водяного пола и горячую воду от центрального отопления. Разделение происходит за счет установленной в самом теплообменнике, медной пластины. Эта пластина предотвращает смешивание воды, но при этом допускает обмен теплом между ними.

Сам теплообменник вполне выдерживает повышенный уровень давления в системе, разделяя при этом водные контуры между теплым полом и центральным отоплением. За счет этого в обеих системах поддерживается разность давления: центральное отопление до 12 атм., а в теплых полах – 0,2-1 атм.

Конструкция и устройство водяных, теплых полов в квартире и других помещениях несколько отличаются между собой. Установленный в квартире теплый пол включает:

  • Теплообменник – самая важная часть конструкции, которая и обеспечивает теплом носитель — воду.
  • Гидронасос – обеспечивает циркуляцию горячей воды по контуру (трубам) теплого пола.
  • Расширительный бак – защищает от последствий избытка воды в теплоносителе при нагреве.
  • Система безопасности – такая система состоит из манометра, воздухоотвода автоматического типа и предохранительного клапана. Она обеспечивает отсутствие завоздушивания труб и системы отопления в целом, при избыточном давлении.

Элементы теплового узла водяного теплого пола в квартире

Самостоятельный монтаж теплого пола такого типа категорически не рекомендуется, потому, что здесь наиболее важно правильно произвести сборку и установку теплового узла. При этом нужно не забыть разделить тепловые контуры между полами и центральным отоплением

При этом, влезая в систему центрального отопления, следует помнить, что давление там составляет от 7 до 12 атм.

Достоинства

Система подогрева на основе воды имеет массу достоинств. К ним можно отнести:

достижение нужного уровня комфорта, так как полы будут всегда теплыми, а воздух в помещении будет прогрет равномерно;

Таблица решений для выбора системы водяного теплого пола

  • безопасность, но только в частном доме. Такие полы не ударят током, и самое страшное, что может случиться – это протечка. Но в частном доме она не так критична, как в многоквартирном. Притом даже если произойдет протечка, то пострадает максимум имущество владельца, но никак не он сам, так как риска обжечься горячей водой просто нет;
  • экономию – тоже одно из достоинств. Водяные полы позволят сэкономить немало природных и денежных ресурсов, так как вода будет использоваться в качестве теплоносителя одна и та же. Также можно быстрее прогреть помещение, используя водяные полы, если высота потолков очень велика;
  • совместимость со всеми напольными покрытиями – тоже плюс. Действительно, лишь в редких случаях нельзя укладывать поверх нагревательной системы какие-то определенные покрытия. И то, если сделать все грамотно, то поверх водяной системы можно уложить любые покрытия;

Можно совмещать водяной теплый пол со всеми напольными покрытиями

стоимость водяной системы невелика, что позволит сэкономить некоторую сумму денежных средств при монтаже.

Но у такой системы есть и недостатки. Так, например, при монтаже не обойтись без заливки стяжки, а это достаточно тяжелая работа, требующая определенных навыков. Плюс стяжку перед эксплуатацией придется просушить, а это – плюс 28 суток к длительности ремонта. И на протяжении этого срока делать в ремонтируемом помещении ничего нельзя. Еще один недостаток – это сложность ремонта самой системы при необходимости

Так что важно все делать качественно изначально, чтобы потом избежать неприятностей на протяжении длительного времени

Совокупные затраты на системы отопления теплыми полами за 5 лет

Тестирование водяного пола

Перед заливкой пола необходимо обязательно протестировать его в условиях повышенного давления и температуры, для чего используется следующая технология:

  • Система полностью заполняется теплоносителем;
  • Давление в контуре доводится до 5 бар;
  • Поскольку давление будет постепенно падать до 2-3 бар, предыдущую операцию нужно будет повторить несколько раз;
  • В процессе нагнетания давления нужно осмотреть все трубопроводы и соединения на предмет протечек;
  • Давление устанавливается на уровне около 1,5-2 бар (рабочее давление), после чего система оставляется в таком состоянии на сутки;
  • Если давление за сутки не упало, то нужно установить максимальную рабочую температуру и подождать, пока теплоноситель пройдет по всем контурам;
  • Если на каждом участке системы в течение суток удерживается схожая температура, то система работает нормально.

После проверки, которая подтвердила работоспособность системы, остается лишь залить финишную стяжку.

Нюансы монтажа

Чтобы напольное покрытие получилось качественным, мастера советуют придерживаться ряда правил.

  1. Непосредственно в процессе укладки не рекомендуется корректировать утвержденную схему расположения труб.
  2. Теплоносители нельзя повергать механическому растяжению, деформации или нагреванию.
  3. Обрезка труб производится перед подключением их к гидравлическому насосу.
  4. Аккуратное размещение и подключение всех компонентов гарантирует герметичность отопительной системы в целом.
  5. В процессе укладки теплоносителя не рекомендуется на него наступать.

Для удобства укладки труб можно использовать разлинованную фольгированную подложку

Подобрать трубы и определить оптимальный шаг укладки напольного покрытия самостоятельно не так уж и сложно. Главное, помнить, что все манипуляции направлены на создание комфортной и уютной обстановки жилища.

Нюансы монтажа

Монтаж водяного тёплого пола должен проходить по заранее продуманной схеме. Коллектор требует оборудованного под установку места, это может быть как помещение котельной, так и скрытый в стене отсек. Рациональность установки промежуточных коллекторов зависит от того, обеспечивается ли экономия по сравнению с прокладкой труб от центрального распределительного узла, а также допустим ли такой рост длины наибольшей петли. Подвод трубок к зонам обогрева рекомендуется выполнять по помещениям, не требующих целенаправленного нагрева пола: кладовые, коридоры и иже с ними.

Крепить трубки тёплого пола следует только к специальной монтажной системе. Перфорированная лента или сетка обеспечивают точную регулировку шага установки, надёжную фиксацию на время застывания смеси и необходимые для температурного решения зазоры.

Фиксация монтажной системы к полу выполняется сквозь утеплитель без значительного прижима. Крепить нужно в отверстия, образованные после отгибания лепестков для обжатия трубок. Таким образом, точки крепления располагаются наиболее близко к нагревательным элементам, что исключает их всплытие, смещение или поднятие всей системы при заливке бетонной смеси.
