Вентиляция погреба в гараже: схема и основные правила монтажа

Устройство вентиляции в гараже

Как сделать вытяжку в гараже? Вентилирование гаражного погреба можно сделать путем прокладывания канала через кирпичную кладку. При этом диаметр сечения канала должен быть не более размера кирпича. Такая система позволит создать воздухообмен в подвальном помещении

На образующееся сечение важно установить мелкопористую сетку, способную защитить помещение от насекомых с птицами

Эффективная вытяжка для гаража естественным способом включает в себя противоположно расположенные парные трубы.

В результате через просвет первого воздуховода будет выходить воздух, а через просвет второго – приходить свежий воздух. Описанная схема вентиляции погреба в гараже будет работать всегда.

Для обеспечения максимально эффективного воздухообмена приточную трубу следует размещать относительно пола не менее чем на сорок сантиметров. Вытяжную трубу устанавливают под потолком. Вентилирование естественным способом можно делать с применением труб из:

• поливинилхлорида;
• жести;
• асбестоцемента.

Естественная вытяжка не является самым лучшим вариантом вентилирования подгаражного подвала, но с ее помощью удается улучшить состав воздуха внутри помещения.

Этапы сооружения вентиляции

Как правильно сделать вентиляцию в погребе под гаражом? Для получения отличного результата следует пользоваться последовательным алгоритмом проведения работ:

1. Установка вытяжного воздуховода. Закрепление данной трубы осуществляется так, чтобы наружный конец возвышался над гаражной кровлей не менее чем на сорок сантиметров. Противоположный край данного воздуховода должен располагаться не менее чем на полтора метра от поверхности пола.
2. Монтаж приточного воздуховода. Приточный воздуховод фиксируют на противоположной стене от вытяжной трубы. При этом делается небольшой отступ от пола. На улицу трубопровод выводят не менее чем на двадцать сантиметров.
3. Установка металлической сетки. Вентиляционная система должна защищаться от проникновения птиц с грызунами. Для этого хорошо подходит сетка из металла с некрупными отверстиями. Сетку закрепляют на трубе с помощью специальных креплений либо саморезов.
4. Присоединение колпачков. Просветы выходных каналов следует накрывать колпачками. Это позволит предотвратить проникновение в помещение дождя, града или снега.
5. Установка заслонок. С целью контролирования работы вентиляционной системы в гаражном подвале рекомендуется установка заслонок. Благодаря таким нехитрым приспособлениям можно осуществлять регулировку воздушного потока в осенне-зимнее время. При этом недопустимо выстуживание помещения, что позволит избежать заморозки продуктов питания.

Дополнительные элементы

Грамотно организованная вентиляционная система в гаражном подвале требует задействования дополнительных приспособлений. При создании такой системы, как принудительная вентиляция в гараже, своими руками схема подразумевает использование таких комплектующих:

• вентилятор;
• печной или кондиционирующий нагревательный блок;
• воздуховод;
• воздухораспределитель с диффузорным корпусом;
• вентиляционный тройник.

Принудительное вентилирование эффективно для гаражных погребов больших размеров. Встроенный вентилятор обеспечивает поступление уличных воздушных масс в находящееся под гаражом подвальное помещение. Переключатель скоростей регулирует объем поступившего воздуха с параллельным его очищением и нагреванием.

При установке принудительной системы необходимо грамотно подобрать вентиляторное устройство, способное осуществлять должный уровень воздухообмена в большом помещении. Принудительную вентиляцию можно монтировать по схеме установки естественного, которая описана выше. После монтирования труб в их середину ставят вентилятор, способный нагнетать воздух.

Как правильно сделать вентиляцию в погребе

Циркуляцию воздуха в подземном хранилище можно обеспечить естественным или искусственным путем. В первом случае воздух поступает через специальные отверстия, а во втором – с помощью вентиляторов (рисунок 1).

Самым простым, недорогим, но при этом действенным способом проветривания считается приточно-вытяжная система. Для ее обустройства на разном уровне устанавливают две трубы, концы которых выводят на улицу. Через одну из помещения выводится теплый воздух, а через другую – поступает прохладный. Далее мы рассмотрим детальнее, как обустраивать различные системы проветривания в подвалах.

Почему необходима система вентиляции в погребе

Многие владельцы приусадебных участков считают, что обустраивать какую-либо вытяжку в подвале не имеет смысла. Также есть ошибочное мнение, что наличие отверстий в стенах или крыше хранилища будет нарушать стабильный микроклимат. На самом деле все происходит наоборот.

Рисунок 1. Принцип работы вытяжки в подвальных помещениях

В жилых помещения температура слишком высокая для хранения свежих овощей и заготовок в банках, а на улице (зимой) слишком холодно. В подземном хранилище, при условии правильной вентиляции, поддерживается не только стабильная температура, но оптимальная для хранения овощей влажность. Именно с этой задачей успешно справляется качественная вытяжка, через которую выводится теплый воздух, и поступает умеренное количество свежего кислорода.

Расчет и устройство

Для небольших погребов будет достаточно одного или нескольких отверстий в стенах, выведенных наружу с помощью труб. Однако, если хранилище достаточно большое, лучше обустроить приточно-вытяжную систему, которая будет эффективно справляться с поддержкой микроклимата.

Чтобы определить, какое количество каналов понадобится для вашего подвала, нужно провести некоторые расчеты. Во-первых, подсчитывают площадь помещения, умножая ширину на длину. Во-вторых, следует учитывать, что на каждый квадратный метр площади необходимо 26 квадратных сантиметров вытяжного канала. К примеру, если площадь погреба составляет 6 квадратных метров, этот показатель нужно умножить на 26. Полученное число (156 квадратных сантиметров), будет означать общую площадь вентиляционных отверстий. Чтобы определить, какой диаметр будет оптимальным, нужно выделить квадратный корень этого числа, разделенного на число Пи. В нашем примере этого показатель будет составлять 14 см. Однако, для более качественного отвода теплого воздуха и притока свежего этот показатель можно самостоятельно увеличить на 10-15%.

Монтаж своими руками

После того, как вы провели все необходимые расчеты и определились с подходящим диаметром, можно приступать к непосредственному монтажу системы.

Установка вытяжки в погребе проводится так:

1. Если вытяжка монтируется в уже готовом хранилище, необходимо проделать в крыше несколько отверстий.
2. Через одно отверстие вставляют вытяжную трубу и закрепляют ее так, чтобы нижний край находился на 10-15 см ниже потолка, а верхняя часть выступала над поверхностью грунта на 70-80 см.
3. В противоположном углу также делают отверстие и вставляют в него приточную трубу. Ее нужно закрепить таким образом, чтобы нижний край не доходил до пола на 15-20 см, а верхний всего на 20-25 см выступал над поверхностью почвы.

После установки наружные части желательно прикрыть козырьками и решетками, чтобы внутрь не попадали атмосферные осадки. Проверить интенсивность тяги очень просто: достаточно приложить к приточному каналу лист бумаги. Если он интенсивно колеблется, значит приток воздуха в помещение хороший.

Комбинированная система

Комбинированный тип вентиляции подразумевает наличие входной трубы и выходной, оборудованной вентилятором. После того, как система выходной трубы вытолкнет весь отработанный воздух, на его место поступит чистый поток воздуха.

Комбинированная система считается самым оптимальным вариантом для тех, кто хочет сделать вентиляцию в подвале гаража эффективной и недорогой.

Подытожив, можно сказать, что на сегодняшний день у владельцев гаражей есть возможность обустроить их подвалы и погреба качественной вентиляцией любого типа. Разница будет заключаться лишь в цене оборудования.

Как сделать принудительную вентиляцию

Обеспечить максимальную вытяжку воздуха в подвале гаража можно с использованием дополнительных приспособлений. В этом качестве может выступать вентилятор, диффузор – флюгер, дефлектора, моноблока и даже обыкновенной электрической лампочки. Как это можно сделать рассказано далее.

https://youtube.com/watch?v=6nW52ueNMeo

Организация принудительной вентиляции, основные секреты:

• За основу можно взять вышеприведенную схему естественной вентиляции. Монтаж труб осуществляется по тому же принципу.
• В середине отводящих труб вставляется устройство принудительной подачи воздуха. Обычно это вентилятор, но есть и другие варианты.
• На вершине приточной трубы можно установить диффузор – флюгер, который вращает лопасти под воздействием ветра. Это обеспечивает хороший воздухообмен, а для работы такого устройства не нужно дополнительной энергии. Флюгер нуждается в периодическом осмотре и ремонте, также необходимо покупать вариант, не подверженный коррозии от внешних погодных воздействий.
• На конце вытяжной трубы также можно установить специальные устройства. Обычно речь идет о вентиляционных дефлекторах, которые создают отличную вытяжку воздуха из погреба.
• Моноблок по праву считается лучшим вариантом. Благодаря программному обеспечению можно сделать любой вариант вытяжки воздуха, а также обеспечить дополнительные параметры системы. Единственными недостатками такого варианта считается высокая стоимость и трудность при покупке оптимального варианта.
• Вариант для среднего бюджета — сделать вытяжку при помощи обычной электрической лампочки. Для этого она должна располагаться в непосредственной близости от внутреннего отверстия трубы. За счет нагрева воздуха создается отличная система вытяжки. Причем лампочка может не гореть постоянно, а только в случае резких колебаний температуры вне стен помещения.

Принудительная вентиляция в отличие от естественной более эффективна и может обеспечивать нормальный воздухообмен даже для больших помещений. Это очень удобно и просто, тем более что функционировать такая схема будет на протяжении долгих лет. На ее работе не отражаются капризы погоды и затяжной зимний период. Главное условие — вентиляция должна обеспечивать нужный температурный режим и уровень влажности, иначе смысла сделать такую систему нет.

Правильно организованная вентиляция гаража с подвалом поможет не только сохранить овощи свежими долгое время. Это непосредственно влияет на прочность строения, а также увеличивает срок полезной эксплуатации гаража и погреба. Чтобы сделать принудительную или естественную вентиляцию своими руками, необходимо учитывать расположение труб воздухообмена, а также использовать при необходимости дополнительные устройства для вытяжки воздуха, например, вентилятор. Основные принципы организации естественной и принудительной вентиляции, а также важные нюансы при выполнении работ своими руками описаны в информации нашей статьи.

Виды

Существует два варианта вентиляции в гараже:

• Естественная, эффективность которой оправдана лишь в погребах площадью (до 50 кв. м.) и только на протяжении полугода. Она отличается простотой установки, бесшумностью и дешевизной. Представляя собой 2 трубы с одинаковым диаметром сечения по всей длине, она обеспечивает необходимую циркуляцию благодаря естественной тяге. Но имеет недостатки – низкую эффективность в жаркий период и риск закупоривания инеем зимой. Невозможность регулирования её работы приводит к тому, что владельцы погребов отказываются от неё в пользу принудительной.
• Принудительная – принцип её работы заключается в нагнетании воздуха внутрь помещения вентилятором, установленным в вытяжной трубе. Дополнительно она может быть оснащена фильтрами и устройствами для нагрева или охлаждения воздушных масс. Поэтому благодаря ей в погребе гаража будет сохраняться оптимальный температурный и влажностный режим вне зависимости от погодных условий. Несмотря на эти преимущества, она всё же имеет недостатки. Для её обустройства нужно покупать вентилятор. Время от времени он может выходить из строя, и его придётся менять самостоятельно. Работает он от электроэнергии, хоть и с минимальными затратами.

Виды вентиляции

Принудительная вентиляция в гараже.

Вентиляция гаража с подвалом выбирается исходя из индивидуальных предпочтений и размеров помещения.

Так, различают два вида циркуляции воздуха:

• Естественную,
• Принудительную.

Если площадь подвала или гаража не превышает 50 кв.м., то используют естественный метод, в противном случае проводят установку принудительного воздухообмена.

Схема естественной вентиляции проста, можно все установить самостоятельно.

1. Естественная вентиляция, отличается простотой монтажа и отсутствием необходимости использования сложных систем. В этом случае понадобится только крепление двух труб, из которых одна будет предназначена для оттока воздуха, а другая – для притока.

К главным преимуществам системы относят:

• простота установки;
• низкая стоимость;
• бесшумность работы.

Однако в жаркий период эта система не всегда работает, так как воздушный поток останавливается. Зимой же трубы могут просто закупориться инеем. Потому летом необходимо устанавливать вентиляторы, а зимой утеплять их. (См. также статью Утепление изнутри цокольного этажа: особенности.)

Вытяжные вентиляторы необходимо ставить в двух трубах.

Недостатками такой системы являются также:

• отсутствие фильтров;
• невозможность нагрева или охлаждения воздушных масс;
• невозможность регулирования работы.

1. Принцип принудительной системы основан на нагнетании воздуха внутрь вентилятором, где после фильтрации (при необходимости нагрева или охлаждения) подается по вентканалам помещения. Устройство вентиляции в подвале гаража таким методом позволяет обеспечивать комфортные условия независимо от погодных условий.

Несмотря на наличие множества преимуществ, такая система обладает рядом минусов:

• возможность выхода из строя механических деталей;
• зависимость от электроэнергии;
• сложность установки;
• большие габариты основных элементов;
• высокая цена.

Обустройство естественной вентиляции

Эффективная циркуляция в небольших помещениях может быть организована с помощью естественного воздухообмена. Рассматриваемый метод защиты автомобиля, продуктов и металлических конструкций от влаги является не только простым, но и дешевым.

Как сделать вентиляцию в гараже с подвалом в этом случае? Здесь потребуется только наличие двух труб, материал которых может быть любой.

Обычно для этого используют трубы диаметром 100-250 мм. При этом крепиться они могут любым способом.

Приведенная далее схема вентиляции гаража с подвалом поможет разобраться с этапами ее установки.

1. На первом этапе выполняют крепление трубы, предназначенной для вытяжки. Один ее конец будет выходить наружу, и располагаться он будет на высоте 50 см от самой высокой точки кровли.

Процесс крепления трубы для вытяжки.

1. С противоположной стороны устанавливают трубу для притока на расстоянии полуметра от пола. Как видно на фото, она также выводится наружу.

Схема естественной вентиляции гаража

1. После завершения монтажа проверяется воздушная тяга, а концы труб защищают от попадания в них мусора металлическими сетками.

Выполнить вентиляцию также можно другим способом. Он предусматривает выполнение кирпичной конструкции с расположенными в ней изолированными друг от друга проходами. Вентиляция гаража подвала в том случае имеет более аккуратный внешний вид.

Самый дешевый вариант подразумевает замену труб на шибер – решетку-жалюзи, монтируемую на торцовой части здания. Этой решетки будет достаточно для обеспечения притока воздуха для небольшого помещения.

Установка принудительной вентиляции

Разберемся с тем, как в подвале гаража сделать вентиляцию принудительного типа. Монтаж такой системы подразумевает использование вентилятора, который поможет обеспечить стабильную циркуляцию воздуха независимо от времени года.

Процесс установки в данном случае не отличается сложностью. Как указывает инструкция, сперва располагают трубы так же, как и при естественной вентиляции. После чего в их полости монтируют вентиляторы, которые будут создавать постоянный приток свежего воздуха.

Труба принудительной вентиляции

Другой способ включает в себя подключение в вытяжном канале специального миньона. При его включении происходит нагрев воздуха и его вытягивание наружу. Взамен нагретого потока начинает поступать холодный.

Для циркуляции воздуха в больших помещениях следует прибегать к механизированным моделям с установкой модульной системы. Однако ее подключение следует доверить специалистам. (См. также статью Вентиляция цокольного этажа: как сделать самому)

Вытяжка в погребе гаража: инструкция по установке

Данная инструкция не включает строительные работы по тепло- и гидроизоляции помещения погреба

Если погреб под гаражом был предусмотрен на этапе строительства, важно уделить внимание отделке стен и пола. Чтобы не повадились грызуны лакомиться припасами, используют эковату, пол же утепляют, укладывая «подушку» из песка и щебня, поверх которой делают стяжку

При достаточно близком залегании грунтовых вод, во избежание дополнительного источника образования влажности, рекомендуется стены облицовывать следующим образом: обмазать глиной (слой толщиной не менее 3-4 см); облицевать кирпичом; оштукатурить; побелить гашеной известью.

Шаг № 1 Проектирование

Подробная схема от грамотного домовладельца

Прежде чем, начать работы по монтажу необходимо определиться:

какая будет вентиляционная система: естественная, смешанная или полностью механизированная;
определить место, где будет расположен «вход» для приточной трубы;
рассчитать длину и диаметр трубы;
если было принято решение о монтаже вентиляции с применением оборудования (принудительный воздухообмен), приобрести его, обращая внимание на мощность.

Шаг № 2 Подготовка оборудования и материалов

Сначала определяют диаметр труб, изготовленных из асбеста, оцинкованного железа или ПВХ. Расчет производится по формуле, исходя из площади помещения и установленного нормативами сечения труб для помещений подвала – 26 кв. см диаметра трубы должно соответствовать 1 кв. м помещения. Кроме того, чтобы вентиляция в овощной яме работала более эффективно (учитывая «соседство» с гаражом), расчетный диаметр вытяжной трубы увеличивают на 13-15%.

Длину входящей трубы рассчитывают исходя из того, в каком месте она возьмет свое начало. Если для воздухообмена используют смешанный вид вентиляции, то возможен вариант: труба, входит в помещение гаража на высоте середины надземной части фундамента (25-35 см), далее, через пол гаража, входит в погреб, не доходя 30-40 см до уровня пола погреба.

Вытяжная труба выходит из погреба на высоте 1,5 м от пола, проходя через все здание, выходит через крышу на высоту не менее 50 см выше конька. Если гараж – отдельно стоящее строение, то труба будет короче, однако, требование наружной высоты (50 см выше конька) сохраняется.

Для естественной вентиляции, кроме труб, потребуется:

• емкость для конденсата;
• защитная решетка с мелкой сеткой для входящего отверстия;
• козырек на трубу; утеплитель для труб.

Для принудительного воздухообмена – вентиляторы, электропроводка, дефлектор.

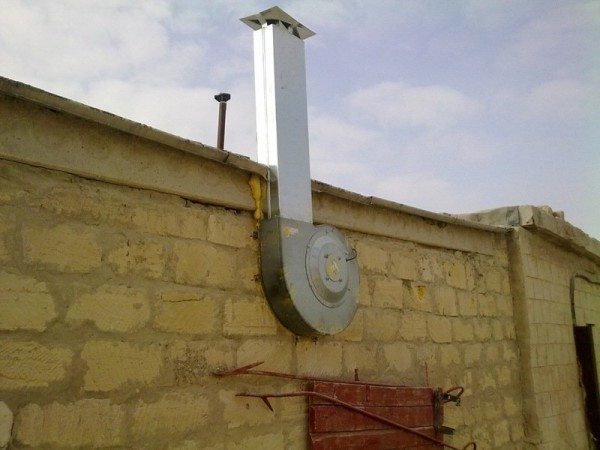

Вытяжное устройство для принудительной вентсистемы

Шаг № 3 Схема последовательности монтажа

Монтаж вытяжной и приточной труб. Приточная труба заводится из помещения гаража в один из углов погреба. Ее входное отверстие (со стороны улицы) закрывают решеткой или сеткой во избежание попадания грызунов, птиц, мусора. Вытяжка устанавливается в противоположном углу (по диагонали) и выходит наружу через крышу. В том месте, где труба проходит через чердак, ее обязательно утепляют. Для регулировки движением воздушных масс, на трубах устанавливают заслонки.

Вентиляция в погребе гаража одной трубой предусматривает такие варианты:

• монтируют только вытяжную трубу, а приток воздуха происходит из гаража. Так как воздушная среда гаражного помещения содержит токсичные вещества, есть вероятность их попадания на пищевые продукты.
• монтаж одной трубы с двумя створками.

Для постоянной подачи свежего воздуха в подвал, на приточной трубе устанавливают вентилятор, подсоединяют его к электрической сети. Такая принудительная система, позволит в любое время года, независимо от температурных перепадов, поддерживать правильную работу вентиляционной системы.

Как сделать, чтобы попадающий из гаража воздух сразу «покидал» погреб? Решение такой проблемы – вытяжной вентилятор. Рынок электроприборов предлагает множество моделей. Можно подобрать осевой вентилятор с датчиком влажности, что актуально в данном помещении.

Еще одно приспособление, улучшающее вентиляцию, дефлектор, устанавливаемый на конец вытяжной трубы. Его задача – всасывать отработанный воздух через специальные каналы и улучшать работы вентсистемы на 15-20%.

Советы и рекомендации

Каким бы ни был ваш гараж, в нём обязательно должна присутствовать вентиляционная система, поскольку она играет большую роль для создания благоприятного микроклимата в помещении

Это непосредственно сказывается на сохранности вашего автомобиля, поэтому так важно учитывать данный момент. Помните, что если в гараже не будет сосредоточена эффективная вентиляционная система, то со временем вы начнете замечать наличие конденсата, которое негативно скажется на состоянии вашей машины

Обратите внимание на следующие моменты:

Для создания вентиляционной системы в гараже своими руками вам не потребуются особые навыки, однако проделав данную работу, вы сможете организовать в помещении благоприятную атмосферу. Вы не только убережёте автомобиль от появления ржавчины и выхода из строя, но и предотвратите скапливание токсичных веществ в гараже

Важно учитывать, что любое подобное строение должно иметь хорошую вентиляцию.
Следите за тем, чтобы в зимний период времени температура в гараже не опускалась ниже +5 градусов Цельсия.

Обязательно необходимо позаботиться об организации приточной вентиляции, которая будет благоприятно сказываться на микроклимате помещения в целом.
При разработке схемы будущей вентиляционной системы крайне важно учитывать объем помещения.

Мы уже определили то, что неэффективная вентиляция представляет опасность для вашего автомобиля, для гаража и для здоровья человека

Именно поэтому важно, чтобы она функционировала должным образом

Для того чтобы добиться высокой эффективности, необходимо обратить внимание на следующие важные моменты:

В вытяжке должна быть сосредоточена хорошая тяга, именно поэтому ее обычно размещают в самой высокой точке гаражного помещения.
Необходимо, чтобы труба имела достаточно большую высоту.
Выходная труба обязательно должна быть защищена от попадания влаги

Для этого создается специальный грибок из металла или другого прочного материала, который препятствует попаданию дождя и иных осадков внутрь.
Обязательно обращайте внимание на преобладающий поток воздуха, поскольку вытяжку необходимо направлять в сторону ветра.

Как отмечалось ранее, при наличии смотровой ямы в ней также должна быть организована правильная вентиляция

Именно поэтому важно обратить внимание и на данный вид работ. Выполнить вентиляцию в смотровой яме можно по следующему алгоритму:

• ремонтную яму требуется приоткрыть по краям у приточной трубы, необходимо оставить зазор в 15 сантиметров шириной;
• между досками, закрывающими погреб, также необходимо оставлять зазоры под 10 сантиметров;
• напротив вытяжки нужно оставить небольшую щель;
• необходимо, чтобы отверстие для притока было в 2 раза больше, нежели для вытяжки.

Будьте внимательны! Автомобиль ни в коем случае нельзя ставить на ту зону, в которой у вас сосредоточен отток из смотровой ямы. В этой области находится самая агрессивная и влажная среда, которая приведет к тому, что днище машины начнет просто гнить. Любой автовладелец должен беспокоиться о своем транспортном средстве, поэтому обязательно должен учитывать подобные нюансы.

Если вы будете знать оптимальные способы организации лучших условий для хранения автомобиля, вы сможете существенно продлить его эксплуатационный срок.

Крайне важно подобрать оптимальный вариант создания хорошего воздухообмена. Многие владельцы гаражей отдают предпочтение комбинированному способу организации вентиляции, отмечая его надежность, эффективность и универсальность

Комбинированная система позволяет получать достойный результат дешево и удобно, независимо от времени года и от погодных условий, при этом подобная система не нуждается в большом объёме электроэнергии.

О том, как сделать вентиляцию в гараже, смотрите в следующем видео.
