Датчики температур воздуха для терморегулятора

Классификация терморегуляторов

Терморегулятор с датчиком температуры для дома

Несмотря на то что принцип действия всех терморегуляторов, оснащенных датчиками температуры, одинаков, на рынке можно встретить разнообразные модели, отличающиеся между собой конструктивными и функциональными особенностями.

  • По назначению – предназначенные для установки внутри помещений и на открытом воздухе.
  • По варианту установки – настенные, встроенные, с креплением на DIN-рейку и пр.
  • По габаритным размерам – крупные, большие, компактные.

Также терморегуляторы с датчиком температуры воздуха отличаются друг от друга:

  • пределами измерений – различные модификации могут измерять как отрицательную (до -60°С), так и высокую (до +1200°С) температуры;
  • количеством каналов – одноканальные и многоканальные;
  • функциональными особенностями — центральное и беспроводное регулирование.

Производители

Самыми используемыми являются Данфосс, Деви и Энерджи. Короткие отзывы о них.

Danfoss (Данфосс)

Это украинский разработчик, продукция которого – качественная и держится на рынке вот уже 20 лет. Доставка осуществляется по всей стране. Пользователи довольны. Среди преимуществ выделяют лёгкость установки, исправность и точность поддержания температуры, экономность. Создатель делает акцент на стильный дизайн и качество. Цена колеблется от 584 до 4 500 грн.

Devi (Деви)

Гарантия функционирования – минимум 2 года. А покупатели отмечают бесперебойную работу, простоту в эксплуатации. Но некоторые сталкивались с некачественной сборкой, которую исправляли по гарантийному сроку. Ценовая политика: от 1350 до 10 000 грн.

ENERGY (Энерджи)

Их изготавливает Дания и Великобритания. В зависимости от модели, устанавливают гарантийный срок на 2-3 года. Цены выше, чем у двух предыдущих конкурентов. От 2050 до 3000грн. Пользователи отдают предпочтение именно этой марке за её долговечность (благодаря отсутствию сложной электроники) и простоте управления. Стоимость оправдывает качество.

Vaillant (Вайлант)

Основные критерии выбора

Некоторые производители продают терморегулятор в комплекте с теплым полом.

Понятно, что в комплект идут далеко не самые сложные модели прибора, имеющие минимальное число функций и небольшую стоимость. Но вполне может быть, что вам этого будет достаточно, если обогреваемая площадь невелика.

При необходимости выбрать другой прибор, полезно учитывать несколько его параметров:

  1. Технические характеристики:
    • механика или электроника, либо программируемая электроника,
    • выносные или встроенные датчики,
    • датчики температуры пола или воздуха по отдельности или совместно.
  1. Мощность прибора.

На приборе указана максимальная мощность теплого пола, на которую он рассчитан.

Но на деле следует покупать прибор, рассчитанный на большую нагрузку, чем теплый пол в помещении. Превышение должно составлять 15-20%, тогда прибор будет работать достаточно долго.

При очень больших помещениях теплый пол настилается отдельными блоками, каждый из которых подключается к своему термостату.

  1. Способ установки:
    • Накладные — укрепляются в специальный короб на стене, подходят для всех типов стен.
    • Встраиваемые: для них следует проштробить канавки для сокрытия проводов и просверлить отверстие для установки монтажной коробки для крепления прибора. Не используются в деревянных домах.
    • Для подключения с DIN-рейки: эти термостаты устанавливаются в панели распределительного щитка.
  1. Дизайн, оформление:
  1. Число каналов:
    • один прибор контролирует два помещения — необходимо соблюдать ряд условий,
    • два одноканальных прибора в одной коробке,
    • один двухзонный терморегулятор.
  1. Управление и программирование

Место для установки терморегулятора определяется заранее, исходя их мощности теплого пола и самого прибора.

Как подключить теплый пол к терморегулятору?

Иногда подключение производят непосредственно к электрощиту, в таком случае для него должен быть установлен выключатель-автомат — при мощности более 2 КВт.

Чаще подключают термостат через сетевую розетку, принимая в расчет общее количество работающих от нее электроприборов.

Обычно прибор располагается в 80-90 см от пола, но если используются датчики воздуха, не важно, отдельно или в паре с датчиком пола, то установку следует проводить согласно инструкции и на той высоте, которая рекомендована производителем. Датчик пола обычно располагается на расстоянии 50-60 см от стены, на которой размещен терморегулятор

Датчик пола обычно располагается на расстоянии 50-60 см от стены, на которой размещен терморегулятор.

Его помещают в гофрированную или монтажную трубку для защиты от возможных повреждений и легкой его замены при необходимости.

При установке пленочного пола для датчика делается углубление в полу на толщину трубки, в которой датчик располагается, чтобы он не поднимался над общим уровнем.

Этапы установки терморегулятора, после того, как вы определились с местом:

  • Монтируем коммутационную коробку под терморегулятор, если он не накладной.
  • Делаем штробу в стене и полу.
  • Подводим провода электропитания к коробке и проверяем тестером подачу напряжения.
  • Подводим провод от датчика через гофротрубу и штробу к коробке термостата.
  • Подсоединяем провода согласно схеме.
  • Ставим термостат на место установки.
  • Закрепляем наружную панель и крышку термостата.

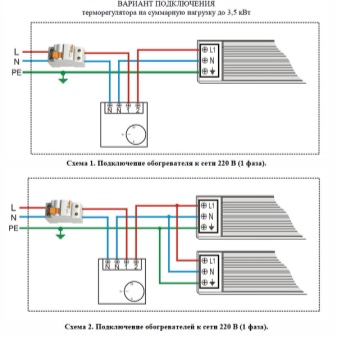

Схема подключения

К каждому термостату производитель в обязательном порядке прикладывает детальную инструкцию, в которой пошагово описано, как правильно подключить термостат и как им пользоваться. Но есть некоторые общие правила монтажа, которые необходимо обязательно соблюдать, если необходимо подсоединить терморегулятор самостоятельно.

Большая часть терморегуляторов рассчитана на работу от подключения к сети с напряжением 220 В. Перед подключением необходимо удостовериться в том, что этот показатель соответствует реальности.
Лучше всего если розетки и сам датчик будут закреплены на одном уровне примерно на высоте полутора метров от пола

Если розетки расположены выше или ниже, следует использовать удлинитель.
Важно расположить терморегулятор так, чтобы он не был расположен рядом с входной дверью, окном или же любыми отопительными приборами. Такие перепады температуры будут искажать реальные данные, в итоге работать термостат будет неправильно.
Перед подключением терморегулятора необходимо проверить исправность розетки, а также самого обогревателя

Все составляющие такой системы отопления должен находиться только в исправном состоянии.
Как только монтаж терморегулятора будет окончен, необходимо сразу же запрограммировать его на дальнейшую работу – то есть задать настройки.

Стоит помнить, что перед тем как приступать к непосредственной установке терморегулятора любого типа, необходимо убедиться в том, что под рукой имеются все необходимые комплектующие части.

О том, как выбрать комнатный терморегулятор для обогревателя, вы можете узнать из видео ниже.

Регулятор температуры электронный.

Регулятор температуры электронный

Самый сложный вид терморегулятора по своей конструкции. Главный элемент данного устройства — это микропроцессор, посредством которого задаётся необходимый температурный режим в помещении.

Существуют модификации электронных устройств приспособленных для котлов и насосов. Конструкция этого термостата схожа с механическим: термостатическая часть устройства (сильфон) выполнена в виде цилиндра с гофрированными стенками и наполнена особым веществом, реагирующим на изменение температуры окружающего воздуха.

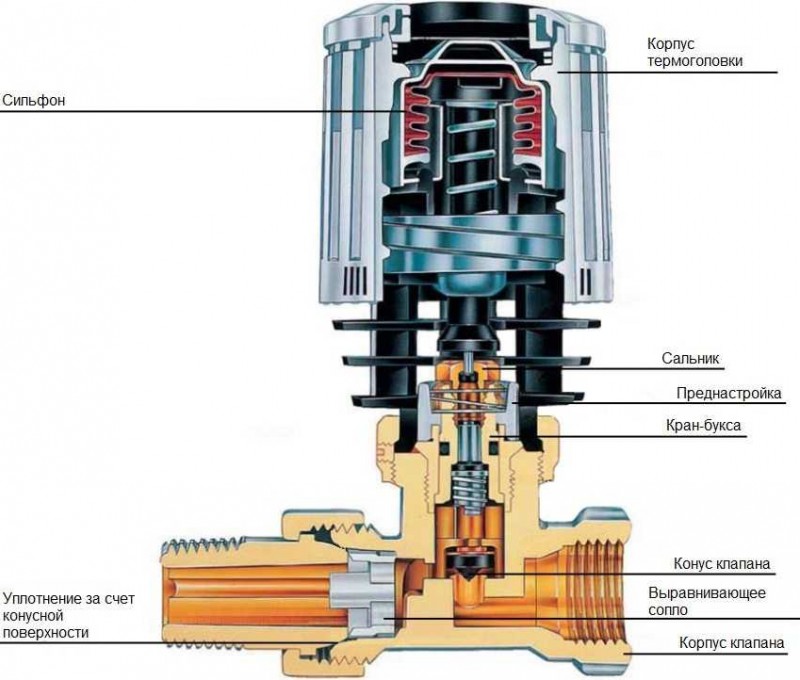

Принцип работы состоит из следующих этапов:

  1. При увеличении температуры окружающего воздуха вещество в сильфоне начинает расширяться.
  2. Расширение вещества способствует образованию давления на стенки цилиндра, в результате чего шток приводится в движение и перекрывает клапан, отвечающий за поступление теплоносителя.
  3. При понижении температуры происходит обратная ситуация, когда клапан открывается и запускает теплоноситель.

Электронные устройства подразделяются на две категории:

  1. Регуляторы закрытого типа не имеют способности определять окружающую температуру автоматически. Их регулировка производится в ручном режиме, на необходимый температурный режим в помещении.
  2. Регулятор открытого типа возможно запрограммировать на определённый алгоритм действий. Например, при увеличении окружающей температуры на определённое количество градусов режим работы устройства меняется. Помимо этого в приборе есть таймер, который может быть установлен на начало работы нужного режима. В основном данные термостаты применяются на крупных производствах. Для работы электронных устройств нужны либо батарейки, либо аккумулятор, идущий в комплекте.

Инструкция по созданию устройства

Схема для создания регулятора температуры своими руками

Чтобы изготовить своими руками термореле, нужно придерживаться следующей схемы:

  1. Подготовительные работы. На плате размещают все необходимые элементы и производят пайку. Для этого запрещено использовать кислоту, способную привести к порче мелких деталей. Специалисты рекомендуют применять канифоль.
  2. Протравка дорожек. Выполняют с учетом схемы устройства.
  3. Проверка работоспособности контролера. Для выполнения данной операции применяют тестер.
  4. Проверка работоспособности полупроводников. Измеряют полярность триодов, диодов и прочих элементов.

Основные функции термореле с регулировкой температуры

Функциональные возможности устройства позволяют:

  1. Сократить эксплуатационные расходы за счёт экономии используемого топлива. Термореле с регулировкой температуры отключает оборудование после достижения максимального значения температуры и подключает после снижения до минимального.
  2. Обезопасить потребителя. При перегреве котла или возникновении неисправности раздастся характерный звуковой сигнал.
  3. Создать комфортные условия внутри дома, так как датчик температуры воздуха будет автоматически менять режим работы оборудования.

Термореле имеет широкие функциональные возможности

Преимущества и недостатки использования терморегуляторов с выносным датчиком температуры воздуха

Прибор со встроенным датчиком может показывать некорректные данные. Особенно располагаясь около отопительного оборудования. Отдав предпочтение электронному термостату с выносным датчиком, можно значительно уменьшить ошибку измерения.

Терморегулятор демонстрирует высокую точность измерения

К преимуществам устройств данного типа стоит отнести:

  • высокую точность измерения;
  • возможность установки в любых комнатах, а также за пределами дома;
  • контроль температурного режима под любой поверхностью.

Основным недостатком является ограниченная длина провода. Исключение составляют беспроводные модели, у которых расстояние между приёмником и передатчиком может достигать 300 м.

Беспроводные модели способны принимать сигнал на большом расстоянии

Применение бытового терморегулятора

Самый популярный способ управления источниками тепла — розеточные терморегуляторы. Они самостоятельно поддерживают комфорт в доме. Главное преимущество таких устройств в датчике температуры. Именно с его помощью контролируется тепловой режим в помещении, исходя из настроек пользователя. Есть и другие достоинства таких девайсов:

  • Для монтажа такого прибора нет необходимости обращаться за помощью в специализированные компании. Установить приборчик под силу любому человеку, который впервые столкнулся с таким способом управления источниками обогрева.
  • Устройство выглядит таким образом, что оно не нарушит дизайн любого помещения. На одной стороне есть вилка для подключения к сети, а на обратной — розетка для обогревателя и панель управления с дисплеем.
  • Применение термостата не ограничивается контролем за работой только обогревателей. К ним также можно подключать светильники, кондиционеры и другие электроприборы, которым требуется удаленное управление. Конечно, чем сложнее устройство, тем больше у него возможностей и настроек по удаленному управлению домашними электроприборами.

Советы перед началом установки термостата

Предлагаем ознакомиться со следующими советами, которые следует помнить перед началом установки прибора.

Перед монтажом запорно-регулирующего механизма следует ознакомиться с рекомендациями производителя

В конструкции регуляторов температуры присутствуют хрупкие детали, которые даже при небольшом ударе могут выйти из строя Поэтому следует проявить осторожность и внимательность при работе с устройством

Важно предусмотреть следующий момент – установить клапан необходимо так, чтобы термостат принял горизонтальное положение, иначе на элемент может поступать теплый воздух, исходящий из батареи, что негативно скажется на его работе. На корпусе указаны стрелки, которые говорят о том, в какую сторону должна двигаться вода

При установке направление воды также нужно учитывать. Если терморегулирующий элемент устанавливают на однотрубную систему, то нужно заранее установить байпасы под трубами, иначе при отключении одной батареи вся система отопления даст сбой.. Полуэлектронные термостаты монтируют на батареях, которые не закрыты шторами, декоративными решетками, различными предметами интерьера, иначе датчик может работать некорректно

Также желательно расположить термостатический датчик на расстоянии 2-8 см от клапана

Полуэлектронные термостаты монтируют на батареях, которые не закрыты шторами, декоративными решетками, различными предметами интерьера, иначе датчик может работать некорректно. Также желательно расположить термостатический датчик на расстоянии 2-8 см от клапана.

Терморегулятор обычно устанавливают на горизонтальном участке трубопровода недалеко от точки входа теплоносителя в отопительный прибор

Электронные терморегуляторы не стоит устанавливать на кухне, в холле, в или возле котельной, поскольку такие приборы более чувствительны, чем полуэлектронные. Целесообразно установить приборы в угловые комнаты, помещения с низкой температурой (обычно это комнаты, располагающиеся с северной стороны).

При выборе места установки следует руководствоваться следующими общими правилами:

  • рядом с термостатом не должно быть приборов, генерирующих тепло (например, тепловентиляторов), бытовой техники и др;
  • недопустимо, чтобы на прибор попадали солнечные лучи и чтоб он располагался на месте, где есть сквозняки.

Помня эти простые правила, можно избежать ряда проблем, возникающих при использовании прибора.

Электрические терморегуляторы

Данный вид нашел свое применение практически во всех типах отопительных сетей. Но используют его не для перекрытия подачи теплоносителя прямо в трубах, а как регулятор. Он воздействует, к примеру, на горелку котла или на циркуляционный насос, включая или выключая его. Это очень эффективный прибор, который не врезается в саму систему отопления, а подключается к оборудованию — как электрический элемент, способный разъединить электрическую схему.

Итак, необходимо подытожить все сказанное и определить, нужны ли термостаты или нет. В том, что они необходимы, сомнений нет. Именно с помощью данных приборов можно сэкономить на отоплении, которое в зимнее время съедает большую часть семейного бюджета.

На рынке сегодня можно найти аналоги, которые находятся в оптимальном соотношении цена-качество. Устанавливаются термостаты на несколько лет. Некоторые модели служат верой и правдой десятилетиями. То есть, вложения окупаются быстро.

Здесь важно правильно подойти к выбору того или иного вида. Но то, что терморегуляторы играют важную роль в жизнеобеспечении дома, никто уже не сомневается

Приплюсуем сюда комфортное состояние внутри помещений, которое во многом зависит от температурного режима.

И последнее. С каждым годом модели приборов усовершенствуются. Но не стоит гоняться за новинками, периодически меняя их. Старые модели соответствуют всем нормам и требованиям современности. Поверьте — они долго прослужат вам, не создавая лишних проблем.

Пошаговое руководство по установке терморегулятора

Технология установки терморегулятора предельно проста в своем исполнении. Устройство подключается всего лишь в 4 основных шага. Последовательно выполните каждый из них.

Первый шаг – подготовка отопительного радиатора к установке терморегулятора. Отключите батарею и слейте остатки воды. Снимите вентиль в случае его наличия. Однотрубная отопительная система обязательно оснащается байпасом. Эта простейшая в своем исполнении перемычка позволит теплоносителю циркулировать в системе даже в случае отключения отдельного радиатора. То есть вы не доставите неудобств соседям и не нарушите обогрев в других помещениях своего жилища.

Слив воды

Второй шаг – установка терморегулятора. При установке рассматриваемого приспособления используется резьбовое соединение. Резьба обязательно уплотняется сантехническим льном, предварительно пропитанным какой-нибудь краской. Вкрутите регулятор в отверстие батареи, предназначенное для впуска теплоносителя. Делайте это без особых усилий, иначе вы рискуете повредить корпус изделия. Клапан имеет маркировку в виде стрелки

Важно, чтобы ее направление было таким же, как направление движения теплоносителя

Монтаж терморегулятора

Третий шаг – установка термостатического элемента. Это приспособление предназначено для определения температуры в помещении. Также оно отвечает за управление запорным механизмом. Устанавливается в горизонтальном положении. Состав элемента включает датчик температуры

Важно выполнить установку таким образом, чтобы тепло радиатора не оказывало прямого воздействия на этот датчик

Если вы по каким-либо причинам не можете установить прибор горизонтально, настоятельно рекомендуется не оставлять все как есть, а купить модель с удобным выносным датчиком. Его можно устанавливать на расстоянии в 2 м от батареи и даже больше.

Схема монтажа терморегулятора на радиатор

Установка термодатчика должна выполняться в соответствии с некоторыми правилами, именно:

  • прибор должен быть расположен на высоте не менее 80 см от поверхности пола. Холодный воздух в соответствии с законами физики собирается внизу. Контакт термодатчика с таким воздухом будет снижать точность и эффективность работы системы;
  • термодатчик не должен подвергаться воздействию прямых потоков теплого воздуха. Учитывайте, что он может поступать не только от радиатора, а и от разнообразной бытовой техники;
  • устройство не должно подвергаться прямому воздействию солнечного излучения;
  • датчик нельзя закрывать предметами мебели, шторми и прочими подобными объектами.

Для крепления выносного термодатчика используются скобы. Подберите подходящее место для установки и выполните монтаж рассматриваемого приспособления.

Четвертый шаг – настройка терморегулятора и подготовка к использованию. При первом включении отопительной системы следует откалибровать и настроить терморегулятор. Настраивайте в соответствие с инструкцией, идущей конкретно к вашему прибору, т.к. для разных моделей порядок проведения этой процедуры может отличаться. Общее правило лишь одно – приступать к настройке можно исключительно после полного и равномерного прогрева всех имеющихся в жилище отопительных приборов.

Таким образом, в самостоятельной установке терморегулятора для радиатора отопления нет ничего сложного. Разобравшись в этой работе и поэтапно выполнив все требуемые операции, вы сможете удобно регулировать уровень обогрева помещений, обеспечивая максимально рациональное использование энергии, что позволит существенно снизить итоговые расходы на отопление.

Терморегуляторы для отопления

Удачной работы!

1 Польза оборудования

Конечно, температурные показатели в разных комнатах квартиры или дома не могут постоянно быть одинаковыми. Также нет необходимости беспрерывно поддерживать какой-либо определённый температурный режим. Например, в спальне в ночное время лучше снижать температуру до 18 градусов по Цельсию. Это очень хорошо влияет на качество сна, а также позволяет лишиться постоянных головных болей.

Наиболее подходящей температурой на кухне считается 19 градусов. Это обусловлено тем, что в этом месте располагается довольно много различной обогревательной техники, а также варочные поверхности. Если в ванной температура будет составлять менее 24, то в этой комнате будет скапливаться сырость. Поэтому в помещении желательно создать высокую температуру. Когда в квартире есть отдельная комната для детей, диапазон её температур со временем меняется. Для младенца желательная температура составляет 24 градуса по Цельсию, а для детей постарше можно сделать 21. В других помещениях температура обычно варьируется в пределах от 18 до 22.

В тёмное время суток можно снижать температуру во всех помещениях. Осуществлять сильный обогрев в жилище совсем необязательно в случае, если квартира определённый период будет пустовать, а также во время оттепелей. Также есть электроприборы, работа которых генерирует тепло. В таких ситуациях монтаж термореле оказывает положительное влияние на микроклимат — комната не перегревается, а воздух не пересушивается.

Терморегулятор способен решить такие проблемы:

  1. 1. Он позволяет создавать необходимую температуру в отдельных комнатах.
  2. 2. С его помощью можно снизить энергозатраты до 50%.
  3. 3. Позволяет без каких-либо манипуляций со стояком производить аварийный демонтаж оборудования.

Классификация терморегуляторов

Принцип работы всех устройств, регулирующих температуру одинаковый, но видов терморегуляторов очень много, и они отличаются разными признаками.

По назначению:

  • комнатные
  • погодные

По способу монтажа:

  • стенные
  • настенные
  • крепящиеся на DIN рейку

По функциональным возможностям:

  • центральное регулирование
  • беспроводное регулирование

По способу управления:

  • механические
  • электромеханические
  • цифровые (электронные)

Также терморегуляторы отличаются техническими свойствами:

Диапазон измерений температуры. Разные модели терморегуляторов в зависимости от модификации поддерживают температуру от -60 до 1200 °С.

Количество каналов:

  • одноканальные. Применяются для автоматической регулировки и сохранения температуры объекта на указанном уровне. Отличаются меньшими размерами и весом
  • многоканальные. Выпускаются для фиксирования температуры серии стандартных термодатчиков. Их используют на производствах, лабораториях, а также в народном хозяйстве

Габаритные размеры:

  • компактные
  • большие
  • крупные

Применение терморегуляторов и датчиков

Программируемые термостаты могут устанавливаться в жилых и промышленных помещениях. В целом можно выделить такие группы терморегуляторов:

  1. Учитывающие и контролирующие температуру воздуха в конкретной зоне помещения. Эти приборы относятся к категории комнатных регуляторов. Бывают аналоговые и цифровые.
  2. Учитывающие и поддерживающие температуру определённых предметов – это регуляторы для полового отопления.
  3. Учитывающие температуру воздуха снаружи – погодные термостаты.

Регуляторы, которые эксплуатируются в промышленных помещениях, бывают двух видов:

  1. индустриальные пространственные. К этим приборам относятся аналоговые стенные регуляторы, имеющие повышенную защиту
  2. индустриальные с отдельными датчиками. Это аналоговые приборы с внешними датчиками, которые могут быть настенными или устанавливаться на специальную рейку

Датчики могут устанавливаться на стены или в полу дома, в зависимости от их типа и назначения. Встроенные приборы монтируются в монтажную коробку прямо в стену, а приборы накладного типа просто прикрепляют на стену.

Выделяют также несколько видов датчиков по назначению:

  • датчик температуры пола
  • датчик температуры воздуха
  • инфракрасный датчик для пола и воздуха

Датчик, измеряющий температуру воздуха, часто размещают на корпусе терморегулятора. Терморегуляторы с инфракрасными датчиками можно применять для контроля всей системы отопления. Эти датчики отлично подходят для установки в ванные комнаты, душевые, сауны и прочие помещения с повышенной влажностью. Сам регулятор температуры надлежит размещать обязательно в сухом месте, от переизбытка влаги он может повредиться. Правда есть модели, с повышенной герметичностью, и их монтаж в ванную ничем не опасен для них.

Регуляторы для тёплых полов отличаются своим внутренним устройством, поэтому бывают такие:

  • цифровые
  • аналоговые

Цифровые устройства имеют хорошую стойкость к разным типам помех, поэтому исключают искажение данных и гарантируют большую точность, чем аналоговые.

Особенности функциональных возможностей электрических регуляторов температуры:

  • беспроводное регулирование (дистанционное). Рекомендовано применять при дополнительной инсталляции греющих элементов и проведении реконструкций, когда выполнять классическую регулировку невозможно или довольно трудно. Дистанционное управление исключает дополнительные строительно-ремонтные работы при электроинсталляции (к примеру, монтаже кабельной проводки)
  • устройства программирования. Центральное (классическое) устройство позволяет производить регулирование температуры целого крупного объекта с одной точки. Для программирования регулятора используют компьютер или устройства управления. Также контроль осуществляется с помощью телефонного модема

3 Основные преимущества

Подобное оборудование имеет множество преимуществ. Наиболее важным для многих владельцев автономного отопления считается экономия. Если сделать расчет за несколько месяцев, станет понятно, что котел с подобным оборудованием работает на 30% меньше, чем без него. Эти показатели верны при использовании газового или твердотопливного вида. Если же отопление помещения осуществляется с применением солярки, экономия составляет 50%. Есть у прибора и другие достоинства:

  • создание здорового микроклимата в каждой комнате за счет равномерного нагрева воздуха и поддержания температуры;
  • отсутствие необходимости постоянно контролировать функционирование отопительного прибора, поскольку датчики самостоятельно выполняют эту работу;
  • продление срока службы всей отопительной системы за счет уменьшения времени ее работы, что считается немаловажным достоинством, учитывая стоимость оборудования и растраты на его установку.

Teplolux MCS 350 Wi-Fi

Терморегулятор, предназначенный для контроля температурного режима отопительных котлов. Одной из важнейших особенностей является поддержка протокола Wi-Fi и возможность управления со смартфона. Также к числу отличительных признаков можно отнести большой сенсорный экран. Во время бездействия клавиши блокируются. Стоимость устройства составляет 4551 рубль.

Teplolux MCS 350 Wi-Fi

Установка терморегулятора предоставляет возможность получения полного контроля над температурой, на величину которой влияет различное нагревательное оборудование. Приобретение устройства с выносным датчиком позволит повысить точность измерений. Ещё раз узнать о том, что это такое, можно из представленного видео.

Watch this video on YouTube

Предыдущая ИнженерияБиотуалет для дачи – современный подход к организации санитарной зоны
Следующая ИнженерияСигнализация GSM для дома, гаража и дачи — как защитить своё имущество дистанционно

Автоматический терморегулятор для радиатора отопления

Это оптимальный вариант для современного жилья. Механизм прибора состоит из двух частей — чувствительной тепловой головки и клапана. Они взаимодействуют друг с другом без участия какой-либо энергии. Термоголовка (сильфон) представляет собой полый гофрированный цилиндр, заполненный газом или жидкостью.

Если в комнате повысилась температура воздуха, то жидкость в цилиндре расширяется, и сильфон увеличивается. Этим приводится в движение шток, затворяющий клапан. Поток теплоносителя в батарею частично перекрывается, что позволяет скорректировать температуру воздуха в сторону понижения. Если стало прохладно, объем рабочей среды в головке уменьшается. Шток встает на место, клапан открывает проход теплоносителю. Батарея нагревается.

Автоматический терморегулятор для радиатора отопления.

Тепловые головки имеют большой запас прочности. Они выдерживают около миллиона циклов расширения и сжатия. Прибор и за 100 лет не выработает такого ресурса.

На заметку! В первую очередь терморегуляторы устанавливают в помещениях с нестабильной температурой (на кухне или в комнатах с окнами на солнечную сторону). В частных коттеджах приборы монтируют на радиаторы верхних этажей, куда поднимается теплый воздух. За счет этого выравнивается температурный режим во всем доме.

Электронный терморегулятор для батарей.

Терморегуляторы

Не секрет, что современная отопительная система в большинстве регионов не может порадовать своих потребителей стабильным и качественным обогревом. В случае, когда мощностей центральных систем отопления не хватает, на помощь приходят разного рода обогреватели.

Чаще всего у большинства моделей предусмотрена работа в нескольких режимах плюс встроенная защита от перегрева. И всё. В принципе со своей работой они вполне справляются. Но что делать, когда есть желание, чтобы обогреватель сам мог включаться, когда температура становится некомфортной, и выключаться, когда в комнате слишком жарко.

На помощь придут автоматические терморегуляторы для обогревателей. Они сами способны выдерживать режим и интенсивность работы отопительного прибора, и, самое главное, можно задавать периодичность работы. Принцип устройства достаточно прост: датчик температуры и электронный модуль управления, который замыкает или размыкает цепь электропитания согласно заданной программе. Для более точной работы терморегуляторы могут оснащаться внешним датчиком температуры выносного типа.

Принцип действия терморегулятора

Существует два метода регулирования микроклимата в помещениях — качественный и количественный. В первом случае меняется сама температура воды в системе. Делается это с помощью смесительного узла, установленного в котельной. Количественный метод подразумевает контроль над поступлением теплоносителя в батарею. Это и есть основная функция терморегулятора для радиатора отопления.

При повышении температуры окружающей среды в электронном приборе срабатывает специальный термоэлемент, частично перекрывающий просвет крана. Поступление горячей воды уменьшается, и батарея остывает. При понижении температуры воздуха процесс запускается в обратном порядке. Все операции производятся без участия человека.



На заметку! Терморегуляторы в частных домах лучше устанавливать на батареи панельного типа, имеющие небольшую емкость.

Принцип работы терморегулятора.

Выводы и полезное видео по теме

Видеоролики с обзорами видов и примерами установки терморегуляторов позволят лучше разобраться в их принципе работы и критериях выбора.

Видео #1. Классификация и принцип действия терморегуляторов:

Видео #2. Подробная настройка программируемого терморегулятора:

Видео #3. Монтаж датчика температуры в полу:

Анализ различных терморегуляторов позволяет сказать, что их максимальная функциональность не всегда оправдана как с финансовой, так и эксплуатационной точки зрения. Поэтому это оборудование необходимо подбирать под каждую СТП отдельно.

А как вы выбирали, крепили и подключали терморегулятор для системы напольного обогрева? Поделитесь, что для вас стало решающим ориентиром? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, публикуйте полезные рекомендации и фото по теме статьи.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
