Стандартные диаметры стальных труб — таблица размеров и тонкости измерения

Знание стандартов и общепринятых норм существенно упрощает работу и облегчает выбор оптимального решения вопроса в любой сфере. Этому же способствует и систематизация каких-либо данных, сведение их в единую таблицу

Но прежде чем к ней перейти, следует акцентировать внимание читателя на некоторых моментах относительно диаметра трубы, независимо от ее материала и назначения

В заголовке название данного параметра указано во множественном числе. И это не только по причине значительного сортамента продукции. Специалисты различают несколько «видов» диаметров стальных труб , и прежде чем разбираться с их численными выражениями, следует уточнить, чем один отличается от другого. Именно незнание нюансов терминологии нередко является причиной неправильного выбора образцов, недопонимания между специалистом (например, прибывшим на вызов слесарем, менеджером в магазине) и рядовым потребителем, непрофессионалом в данной сфере.

Какие различают диаметры труб

• Dу – условного прохода. Его нужно знать, чтобы определить, обеспечит ли данная труба, к примеру, должный напор (для водоснабжения), приемлемую скорость теплоносителя (для отопительных контуров).
• Dн – наружный. Этот параметр свидетельствует об удобстве монтажа «нитки», крепления образцов на стене или иной основе, в некоторых случаях, о возможности (или целесообразности) прохода сквозь поверхности.
• G – резьбы.

Как видно из рисунка, это не одно и то же:

Разница величин определяется толщиной стенки.

В чем измеряют диаметры

Это еще один «барьер», мешающий достичь взаимопонимания между профессионалом и обычным, несведущим в подобных тонкостях человеком. Существуют 2 размерности, которые применяются для численного выражения сечений изделий с круглым профилем – см и дюймы. В сантиметрах понятно каждому из нас, а вот специалисты, особенно если речь идет о диаметрах стальных труб сравнительно небольших (например, по газу или воде), чаще оперируют именно дюймами (подробнее о маркировке труб читайте здесь).

В РФ сокращенного обозначения дюймов как такового нет. Если использовать по аналогии с «см» аббревиатуру «дм», то получится путаница – она применяется к дециметрам. Поэтому используется символ «″», который ставится после численного значения. Например, 1½″ (полтора дюйма).

Таблица значений

Ее нельзя считать абсолютно полной, но все то, что требуется для «дома и семьи», в ней отражено. Более детальную информацию несложно найти на специализированных сайтах и в соответствующих ГОСТ (кстати, их довольно много).

Для удобства читателей в правом столбце приведены сравнительные данные для пластиковых аналогов. Эти значения понадобятся, если придется стыковать изделия из разных материалов (сталь + пластик).

Важность подбора правильного диаметра прокладываемых труб

Благодаря точному номинальному диаметру трубы для монтажа водопровода можно узнать количество транспортируемой воды

В бытовых целях быть осведомленным во всех нюансах, связанных с применяемостью диаметров труб в тех или иных ситуациях – очень важно

К примеру, если возникла надобность в проведении обслуживания системы отопления частного дома, сечение труб определяется так, чтобы зимой прогрев всей территории был одинаковым.

Чтобы определить сечение трубы для применения в отопительных системах, можно воспользоваться формулой, которая расшифровывается, как описано ниже.

D = sqrt ((314∙Q)/ (V∙DT)):

• D – внутреннее сечение выбранных труб;
• Q – тепловой поток, выражаемый киловаттами;
• V – скорость теплоносителя, м/с;
• DT – разница температур на обоих концах системы, измеряемая в ℃;
• sqrt – квадратный корень.

Таблица размеров металлических труб очень важна при расчетах сечения стальных труб. Так вы сможете четко оптимизировать вашу работу, в процессе не возникнет непредвиденных нюансов, и вы будете уверены в успешности ее осуществления. К тому же, вы потратите свои средства с умом и сэкономите немало рабочего времени.

Источник

Какую нагрузку выдерживает профильная труба

Нагрузка, которую выдерживает профильная труба, зависит от ее сечения, толщины стенки и характеристик стали, из которой ее изготовили. Также влияет и способ изготовления. Но все эти факторы учитывают только когда рассчитывают каркасы для зданий, пролеты мостов, фермы перекрытий и т.д. В менее ответственных конструкциях обычно ограничиваются тем, что оценивают уровень нагрузки, который может воздействовать на сооружение, а трубу берут примерно с 20% запасом по прочности. Это страховка «на всякий» случай.

Несколько слов о нагрузках. Тут действует простой принцип: лучше перестраховаться и взять более «выносливую» трубу, чем переделывать все заново. Поэтому сбор нагрузок — очень важный этап в выборе сечения профильной трубы. В частном домостроении обычно из стального профиля делают каркас для сарая, беседки, навеса. В таких случаях надо учитывать массу снега. Именно он обычно становится причиной разрушений.

Из профильной трубы еще варят арки или перголы, каркасы для подпорных систем, собирают заборы. С арками надо вообще быть аккуратными. Они же обычно делаются под растения. При расчете к массе стволов/ветвей добавляйте еще снеговую нагрузку. А в летний период стоит учитывать зеленую массу и ветер. В таком сочетании нагрузки тоже не слабые.

Стандартные диаметры полипропиленовых труб и толщина стенок в зависимости от максимального давления в трубопроводе

Какой длины бывают трубы из ПП? Если они продаются отрезками, то максимальная длина отрезка 24 метра. Могут быть и меньше, шаг кратности — 25 см. Более тонкие — диаметром до 180 мм могут быть в бухтах. Длина бухты — по согласованию. Есть только ограничение по внутреннему диаметру бухты: он должен быть не менее 20-кратного сечения трубы.

Диаметры полипропиленовых труб и толщина стенки — основные размеры

Как видим, сортамент более чем обширный. Какие же диаметры полипропиленовых труб обычно используют при ремонте дома? Это, конечно, «средняя температура по больнице», но в целом ситуация такая:

• Для водопровода самые ходовые диаметры — 16-25 мм. Для стояков берут уже более толстые — от 30 мм до 110 мм. Стояки-то бывают разные.
• Для систем отопления диаметр разводки — 32-40 мм, отводков на радиаторы — на шаг (на один размер) меньше. Но зависит от типа системы. Для самотечных может потребоваться и 90, и 110 мм. Тут уж точно надо считать.
• Системы вентиляции требуют больших размеров. Обычно больше 110 мм.
• Трубы ППР для канализации отличаются обычно цветом, да и наличием раструба и уплотнительных колец. Их не перепутаешь. Самые маленькие — 40 мм, но их применяют редко — для подключения слива от раковин. Отводки от стояков делают 110 мм или больше.

Все приведенные диаметры полипропиленовых труб ориентировочные. Чтобы вы знали хотя бы в какую сторону смотреть. Для каждой системы есть методы расчета или подбора. «На глаз» выбирать лучше не надо.

Виды и назначение

Трубы из полипропилена могут быть однослойными и трехслойными. Однослойные применят для водопровода, канализации, вентиляции и других трубопроводов с температурой транспортируемой среды не выше +45°C.

Трехслойные ППР трубы — это армированные. Армирование призвано уменьшить величину теплового расширения и только. Армируют ППР трубы стекловолокном и фольгой. Те, которые со стекловолокном, пригодны для ГВС при условии, что температура воды будет не выше 80°C. Для отопления и систем, где вода может нагреваться выше 80°C, используют полипропилен армированный фольгой. Фольгирование может быть не сплошное. Для таких труб допустимая температура транспортируемой среды +95°C.

Цвет — это только краситель. На свойства он никак не влияет

Можно ли полипропиленовые трубы использовать в системах теплого пола? В принципе, да. Температура теплоносителя не поднимается выше +45°C, что вполне приемлемо даже для однослойных. Но из-за большого теплового расширения, PPR трубы для теплого пола — не самый лучший вариант, даже армированные фольгой. Есть более стабильные варианты и не дороже.

Размеры квадратной профильной трубы и вес погонного метра

Труба квадратного сечения идет чаще на стойки, из нее собирают несущий каркас, а перемычки делают из прямоугольной. К такому каркасу проще крепить материалы (любые). А еще, при прочих равных, прочность на изгиб у квадратной профильной трубы выше. Она сравнима с показателями двутавровой балки. Но сопротивление скручивающим нагрузкам у круглой трубы намного выше. Так что это надо учитывать.

Но чтобы не было проблем, надо выдерживать рекомендованные размеры профильных труб. Как уже говорили, все размеры (сортамент) прописаны в ГОСТах. Там же указана возможная толщина стенки. У труб малого размера — от 10 до 35 мм в диаметре — толщина от 0,8 мм до 5 мм. Но у труб со стороной 10 мм и 15 мм стенки не толще чем 1,5 мм. Дальше идет постепенное увеличение минимального размера. Например,  у 40*40 мм есть самая тонкая стенка 1,4 мм, у 45*45 мм уже тоньше 3,0 мм стенки нет. Та же тенденция соблюдается и дальше. Чем больше размер профильной трубы, тем толще стенки.

В таблицах также указан вес погонного метра профильной трубы каждого размера. Он нужен не только для того, чтобы можно было рассчитать нагрузку на транспорт. Используя эти данные можно проконтролировать толщину стенки. Вы можете взвесить кусок трубы, высчитать вес погонного метра, а потом сравнить с нормативом. Если данные близки, все нормально. Если реальный вес получился гораздо меньше, толщина стенки меньше заявленной. Правда, в таблице указан вес при плотности стали 7,85 г/см². Если плотность стали трубы меньше, это надо будет учитывать.

Процесс производства

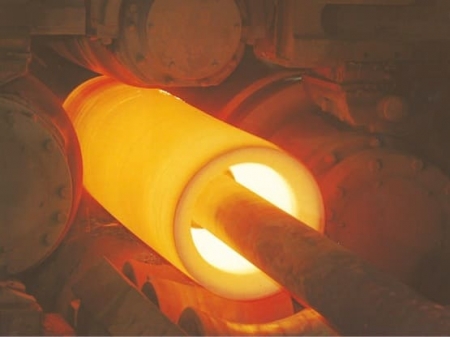

Технологический процесс производства горячекатаной продукции включает несколько этапов:

1. Нагрев монолитной, цилиндрической формы заготовки. Для приобретения заготовкой пластичности температура нагрева должна на 60 градусов Цельсия превысить температуру при которой происходит кристаллизация металла.
2. Заготовка подвергается обработке на прошивочном станке – получают цилиндр.
3. С помощью вальцовки заготовке придается правильная геометрическая форма, нужные размеры.
4. Охлаждение – погружение в воду.
5. Окончательная калибровка.

Изготовление холоднодеформированных труб практически не отличается. Разница лишь в двух этапах:

• Заготовка охлаждается сразу после обработки на прошивочном станке;
• Изделие калибруется в охлажденном виде.

В отличие от горячекатаной изготовленная методом холодной формовки продукция обладает идеально ровной поверхностью.

Водогазопроводная труба: ДУ и реальные размеры

Что это за параметр — ДУ? Как он соотносится с реальными размерами труб? Для чего он введен и в каких единицах может измеряться? Какие значения он может принимать? В статье мы постараемся ответить на эти вопросы.

Водогазопроводные трубы на складе.

Что это такое

ДУ (номинальный или условный диаметр, условный проход) — это параметр, характеризующий совместимость труб и арматуры для них. Скажем, любая труба ДУ25 будет совместима с уголком или муфтой того же условного прохода.

Несмотря на то, то условный проход приблизительно равен внутреннему диаметру в миллиметрах, он обычно приводится без указания каких-либо единиц. То есть название «труба ДУ40» будет правильным, а вот «ДУ 50 мм» — нет.

Заметьте: точное совпадение условного прохода и фактического внутреннего диаметра возможно, но является скорее совпадением, чем правилом. Размеры трубы ДУ 65 или 100 регламентируются действующими ГОСТ, однако одному значению условного прохода соответствует один наружный диаметр и несколько значений толщины стенок, что, очевидно, даст некоторый разброс диаметров внутренних.

Полный перечень условных проходов содержится в ГОСТ 28338-89. Он предусматривает диапазон значений от 2,5 до… 4000. Однако, поскольку нас интересуют прежде всего трубопроводы сантехнического назначения, в дальнейшем мы ограничимся производимыми согласно ГОСТ 3262-75 стальными водогазопроводными трубами, их максимальный ДУ ограничен значением 150.

Для газовых магистралей понятие ДУ тоже применяется, однако к сантехнике они отношения явно не имеют.

Полезно знать, что таблица значений условного прохода подобрана таким образом, чтобы каждый следующий размер увеличивал пропускную способность трубопровода на 60 — 100%. Она, как мы помним из физики, пропорциональна площади сечения, которое растет вслед за квадратом диаметра.

Дюймы и резьбы

Рискуя еще больше запутать читателя, мы должны упомянуть еще один факт, касающийся типоразмеров трубопроводов. Согласно российских стандартов, единицей измерения диаметра труб является миллиметр.

В случае ДУ он не указывается, но подразумевается, однако для водогазопроводных труб наряду с неким абстрактным условным проходом используется… английский дюйм. Так, труба ДУ20 часто упоминается как 3/4 дюйма, а труба ДУ32 — как 1 1/4.

Справка: английский дюйм равен 2,54 см.

При этом простой пересчет дюймов в метрическую систему измерений приведет нас к неожиданному открытию.

Согласно ГОСТ 3262-75, размеры трубы ДУ15 должны соответствовать следующим значениям:

• Наружный диаметр — 21,3.
• Толщина стенки — 2,5, 2,8 или 3,2 в зависимости от того, к какому типу относится изделие (оно может быть легким, обыкновенным и усиленным). Соответственно, несложный подсчет даст нам внутренний диаметр в 16,3, 15,7 или 14,9 мм.

Между тем 1/2 дюйма — это 12,7 мм. Так о чем же говорит наименование «полудюймовая труба»? Только о том, что на ней можно нарезать трубную резьбу соответствующего размера.

На фото — сгон с трубными резьбами размером 1/2 дюйма.

Приведем некоторые значения размеров часто использующихся при монтаже сантехнического оборудования трубных резьб.

Водогазопроводная труба: ДУ и реальные размеры Труба ДУ: 15, 20, 25, 32, 40, 50, 65, видео-инструкция по монтажу своими руками, размеры, фото и цена

Диаметры труб: всё, что нужно знать

Вычисление этого значения необходимо с точки зрения коммерческой и промышленной выгоды. Правильно подобранные пропорции позволяют фабрике точно провести расчёты транспортируемых по каналам веществ, чтобы предотвратить лишние затраты и просчёты, которые могут привести к поломкам и неисправностям.

Подробный анализ формулы

Способов вычисления диаметров множество, но для удобства используется единый экземпляр. Формула представляет собой следующее значение:

D=sqrt(PQ)/(VDT);

Чтобы подробно углубиться в параметры, использующиеся для расчёта, необходимо знать каждую физическую величину и математическое обозначение:

SQRT— квадратный корень числа, либо выражения;

П — число Пифагора, приблизительно равное 3.14;

Q – тепловой поток;

V – скорость транспортируемого вещества;

DT – разность температур в начале и конце реакции;

Преимущество данного вычисления – возможность точного расчета дозы поставляемого продукта (воды, нефти, газа) за секунды, минуты, часы.

Что это такое

ДУ (номинальный либо условный диаметр, условный проход) — это параметр, характеризующий совместимость труб и арматуры для них. Скажем, каждая труба ДУ25 будет совместима с уголком либо муфтой того же условного прохода.

Не обращая внимания на то, то условный проход примерно равен внутреннему диаметру в миллиметрах, он в большинстве случаев приводится без указания каких-либо единиц. Другими словами наименование ‘труба ДУ40’ будет верным, а вот ‘ДУ 50 мм’ — нет.

Увидьте: правильное совпадение условного прохода и фактического внутреннего диаметра быть может, но есть скорее совпадением, чем правилом. Размеры трубы ДУ 65 либо 100 регламентируются действующими ГОСТ, но одному значению условного прохода соответствует один наружный диаметр и пара значений толщины стенок, что, разумеется, даст некоторый разброс диаметров внутренних.

Полный список условных проходов содержится в ГОСТ 28338-89. Он предусматривает диапазон значений от 2,5 до 4000. Но, потому, что нас интересуют в первую очередь трубопроводы сантехнического назначения, в будущем мы ограничимся создаваемыми в соответствии с ГОСТ 3262-75 стальными водогазопроводными трубами, их большой ДУ ограничен значением 150.

Полезно знать, что таблица значений условного прохода подобрана так, дабы любой следующий размер увеличивал пропускную свойство трубопровода на 60 — 100%. Она, как мы не забываем из физики, пропорциональна площади сечения, которое растет за квадратом диаметра.

Сортамент стальных труб

Санкт-Петербург, Лиговский пр., 111-113-115

Время работы:Пн-Пт, 08:00 — 18:00

Прием заказов по телефону:+7 (812) 317-71-82

Стальная труба – металлопродукция, востребованная в строительстве, жилищно-коммунальном хозяйстве, на производствах различного назначения. Производится способами прокатки или сварки из штрипса (полосовой заготовки). По сечению стальные трубы бывают круглые или профильные. При производстве трубных изделий используют углеродистые стали обыкновенного качества, качественные конструкционные нелегированные, низколегированные и легированные.

Дополнительные параметры

Для удобства тех, кто собирается приобретать водогазопроводные трубы и использовать их для реализации определенных целей, длина таких изделий также нормируется и может соответствовать одной из следующих категорий:

• интервал 4–12 метров — мерная длина;
• длина труб, кратная их мерной величине;
• немерная длина, которая, тем не менее, должна находиться в пределах мерной величины.

Стали, из которых производят оцинкованные и неоцинкованные трубные изделия повышенной точности, должны соответствовать требованиям ГОСТ 1050, при этом химический состав и механические характеристики материала изготовления не подлежат нормированию. Сварные швы, при помощи которых водогазопроводные трубные изделия соединяют после их формовки, должны быть усиленного типа.

Механические свойства проката, используемого для производства труб

Сортамент водогазопроводных трубных изделий из черной стали предполагает их выпуск с несколькими вариантами толщины стенки. В зависимости от данного параметра, такие изделия бывают:

• легкого класса;
• обыкновенной категории;
• усиленного типа.

Толщина стенки таких изделий, которую в соответствии с сортаментом можно подобрать по таблице, нормируется требованиями ГОСТ 3262-75. На основе данного нормативного документа и формируется сортамент трубных изделий; также в нем оговаривается ряд других параметров, которым такие изделия должны соответствовать: условный проход, наружный диаметр, теоретическая масса одного погонного метра.

Размеры труб легкой серии, предназначенных для накатки резьбы

Трубы различного класса предназначены для эксплуатации под различными рабочими давлениями. Так, трубы, соответствующие легкой категории, можно эксплуатировать при давлении, не превышающем величины 25 кгс/см2, а изделия усиленного типа — 32 кгс/см2.

По желанию заказчика партии водогазопроводных труб, на их концы может быть нанесена длинная или короткая резьба. Трубные изделия оцинкованного типа могут поставляться заказчикам не только с выполненной резьбой, но и оснащенные муфтами для их монтажа.

Требования к резьбе
