Виды пнд труб для прокладки кабеля

Виды и основные свойства трубопровода

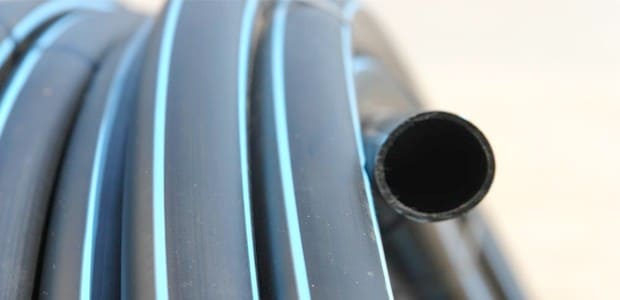

Существуют патрубки из ПВХ, ПНД и ПВД.Труба гофрированная ПНД для кабеля изготавливается из полиэтилена низкого давления. Патрубок из ПВД – это конструкция из полиэтилена высокого давления, который уязвим к влиянию газов и чувствителен к окислениям. Гофрированная ПНД труба для кабеля характеризуется высокой химической стойкостью,  но при этом имеет низкое сопротивление механическим повреждением, а также имеет высокую водонепроницаемость. Используется для монтажа электропроводки и прокладки кабелей в грунт. Прокладка гофрированной трубы в грунте из пнд возможна только при использовании гладких одностенных патрубков черного цвета. Трубопровод кладется в кирпичную кладку или же в бетонный раствор. Дополнительно используются переходники для канализационных труб.

Патрубок из ПВХ для электропроводки и прокладки кабелей изготавливаются из негорючего поливинилхлорида. Им характерна высокая механическая стойкость, жесткость, а также небольшой коэффициент линейного расширения. В основном протягиваются в бетонных стенах. Уберегают кабель от механических повреждений, обеспечивая ему дополнительную изоляцию. Не конденсируют влагу и не выделяют токсичные вещества.

Также существует труба гофрированная металлическая для кабеля. Так как она сделана из металла, которому характерна повышенная жесткость, то ее протяженность на участках малого диаметра не очень большая. Она не растягивается в отличие от конструкций из ПНД, ПВД и ПВХ. Но при этом имеет самую высокую гибкость.

Бывают одностенные и двустенные конструкции, двустенные отличаются большей прочностью.

Устройство,принцип работы,монтаж септика Росток можно найти на этой странице

Устройство,принцип работы,монтаж септика Дека можно найти на здесь

Устройство,принцип работы,монтаж септика Тополь можно найти на этой странице

Немного об электромонтажных работах

Любые работы, тем более связанные с прокладкой электрического кабеля в земле, начинаются со специальных нормативных документов. В первую очередь это СНиП, ГОСТ и ПУЭ. Настоятельно рекомендуем ознакомиться с ними самостоятельно.

Далее мы приведем основные ограничения при прокладке кабеля в земле, согласно вышеупомянутым нормам:

  1. Глубина заложения кабеля. Она должна быть не менее 70 сантиметров. Прокладывать кабель выше – на глубине 50 сантиметров – можно лишь в том случае, если сам электрокабель защищен трубой, а общая длина идущей под слоем земли линии не будет превышать 5 метров.
  2. Нельзя вести кабель под фундаментом дома! Самое близкое допустимое расстояние от электролинии к фундаменту должно составлять 60 сантиметров. Возможна прокладка линии через фундамент лишь при условии, что кабель защищен металлической трубой.
  3. Расстояние от одного до другого кабеля в общей траншее должно составлять минимум 10 сантиметров. На базе этого условия и принято определять ширину канавы.
  4. От деревьев необходимо отступать хотя бы на 2 метра, в то время как от кустарников – не менее, чем на 75 сантиметров. Пренебречь условием можно, если кабель защищен.
  5. От линии водопровода (либо канализации) до линии электрокабеля должно быть более метра. От трубы газопровода до кабеля – более двух метров.
  6. В условиях, когда предусмотрено пересечение двух кабельных линий в рамках одной канавы, слой грунта между ними должен составлять не менее полуметра.
  7. Сам по себе проводник обязательно должен обладать специальным бронирующим слоем. Главная задача подобной защиты – уберечь проводку от механических повреждений, а также грызунов.
  8. Собрались прокладывать кабель в земле при помощи лебедки? Согласно СНиПу механизм необходимо оснастить ограничителем. Такое устройство дает возможность прокладывать кабель в свободном положении с запасом (чтобы предотвратить излишнее натяжение, а в дальнейшем – повреждения).
  9. Для самостоятельного соединения одного электрокабеля с другим нужно использовать специальные муфты.

    Соединять кабель при его прокладке под землей можно ТОЛЬКО муфтами. Никаких скруток и изоленты!

  10. Чтобы обеспечить дополнительную защиту, будет нелишним уложить слой кирпича поверх слоя грунта вдоль электролинии. При этом берется исключительно полнотелый кирпич, который принято класть поперек траншеи. Далее все засыпается новым слоем земли и аккуратно утрамбовывается.

    Кирпич обеспечит дополнительную защиту при просадках грунта

  11. В конце работ рекомендуется провести сигнальную ленту, оповещающего стороннего человека о проложенном в земле кабеле.

Безусловно, это не все ограничения, которые необходимо соблюдать при прокладке кабеля в земле. Однако это базовые правила, выполнение которых гарантирует как вашу безопасность, так и безопасность ваших близких, проживающих в доме.

Гофра электротехническая

Электротехническая гофра это гибкая пластиковая труба, гофрированная по длине. Гофра не поддерживает горение, и имеют повышенную прочность для обеспечения сменяемости электропроводки.

В гофре можно прокладывать электрические кабели напряжением до 1000В, а также телефонные кабели, кабели компьютерных и телевизионных сетей.

Гофра надежно защищает проводку в несгораемых конструкциях, в стенах, в полах и потолках. Она не взаимодействует со строительными растворами, поэтому великолепно укрывается в бороздах штукатуркой.

Рекомендовано каждый рукав гофры использовать только для одной группы электропроводки. Для удобства монтажа в электротехнической гофре заложена проволока-катанка, она помогает быстро затянуть в гофру кабель.

Кроме скрытой проводки, гофру используют для открытой проводки по негорючим и трудно горючим материалам. Стоит учесть, что гофра теряет свои свойства от ультрафиолета.

Тонкости прокладки технических труб

В зависимости от вида трубы прокладка кабелей может осуществляться наземно, подземно и в помещениях. При последнем варианте защитная конструкция помещается в бетонные, кирпичные или гипсокартонные стены. Выполнение работ требует учета некоторых нюансов, среди которых выделяют такие:

Допускается работа ПНД труб при температурах до -30 °С.
При канальной траншейной прокладке, глубина залегания которой больше 2 метров, необходимо предусмотреть слой защиты — бетонный канал толщиной 80-100 мм.
Горизонтально расположенные изделия допускается бетонировать в фундаментную конструкцию.
Важно обеспечить при монтаже герметичность точек соединения.
Если эксплуатация трубы предполагает возможное образование конденсата, то обязательной является установка протяжной трубки для его сбора.

Герметичность соединений обеспечивает защищенность кабеля от попадания влаги, масла, пыли и других загрязнений внутрь трубы. Места стыковок должны быть надежно уплотнены.

Благодаря использованию фитингов ПНД можно без труда создать трубопровод, имеющий любую конфигурацию. Во время монтажа нет необходимости в устройстве катодной защиты.

При укладке на небольшую глубину трубы не требуют дополнительной защиты в виде бетонного канала

Выбор металлических труб для прокладки кабеля

Электрокабель можно проложить практически в любых трубах.

Минимальным требованием к кожуху является отсутствие ржавчины, заусенцев и внутренних неровностей.

Выбирают металлические трубы по разным параметрам: цене, декоративности

Обращают внимание на устойчивость труб против образования коррозии, а также на то, насколько просто монтировать систему

  • Наиболее декоративными являются медные и латунные трубы, они лучше других справляются с задачей оформления электропроводки, проложенной открытым способом, и не требуют покраски. Тонкостенные трубы при этом позволяют придать кожуху любую необходимую форму без применения фасонных элементов, а толстостенные – дополнительно подчеркнуть нарочитую грубость коммуникации, собрав трубопровод с применением фитингов.
  • Нержавеющие трубы – самые дорогие, но надежные и простые в монтаже: их не нужно красить, они гладкие внутри и снаружи, не подвержены коррозии и подходят для прокладывания кабеля любым способом.
  • Оцинкованные имеют те же плюсы, что и нержавеющие, но их цена ниже, поэтому нередко предпочтение отдают оцинковке. Однако, срок службы у оцинкованных труб меньше вдвое.
  • Стальные трубы, не имеющие защитного покрытия, и алюминиевые перед монтажом потребуется покрасить изнутри и снаружи, чтобы предотвратить окисление. Если электрокабель в стальном кожухе укладывают в цементную стяжку, внешнюю поверхность трубы можно не окрашивать.
  • Гофрированные трубы удобны в монтаже, так как легко приобретают необходимую форму. Их недостаток – слабый уровень защиты кабеля от сдавливания и удара, поэтому гофру не следует использовать для подземных коммуникаций и в помещениях, где высок риск сильного физического воздействия.

В строительных магазинах можно выбрать расходники для прокладывания электрокабеля на любой вкус. Но подойдут и трубы, оставшиеся после демонтажа газо– или водопровода.

Важно предварительно осмотреть будущий кожух и оценить его состояние: если трубы не имеют трещин, внутренних швов и других неровностей, их можно использовать. Если труба не имеет защитного покрытия, ее необходимо покрасить

Изнутри покраску производят, протягивая губку с краской или наливая краску в вертикально расположенную трубу

Если труба не имеет защитного покрытия, ее необходимо покрасить. Изнутри покраску производят, протягивая губку с краской или наливая краску в вертикально расположенную трубу.

Способы прокладки электрического кабеля

Технические особенности укладки труб ПНД зависят от месторасположения кабеля и условий его эксплуатации. Это влияет и на перечень используемого оснащения и необходимых комплектующих деталей.

Монтаж в ограждающих конструкциях

Внутри помещений электрическая проводка с применением труб ПНД прокладывается следующим образом:

  1. намечают расположение кабеля;
  2. фиксируют трубу, причем к полу она может прикрепляться с помощью металлических скоб, а к потолку или стенам — специальными держателями с защелкой;
  3. протягивают кабель так, чтобы он располагался свободно, без натяжения;
  4. конструкцию на полу заливают бетонной стяжкой, а в стене или потолке заделывают штукатуркой или другими материалами, в зависимости от диаметра защитного футляра.

Прокладка кабеля с применением труб ПНД по полу

ПНД труба позволяет:

  • сократить протяженность электропроводки;
  • осуществлять ремонтные работы и перетяжку кабеля без повреждения поверхности потолков и стен.

При монтаже коммуникаций внутри помещения возможно использование различных соединительных деталей для фиксации отдельных участков защитного кожуха: отводов, муфт и других комплектующих. Однако чаще всего востребованы гофрированные элементы для поворотов в местах вхождения трубы в плиту перекрытия или перехода с пола на стену. В этом случае труба ПНД для электропроводки должна быть изогнута под углом 90⁰, а это невозможно без смятия и деформации материала.

Согласно действующим нормам для монтажа скрытой электропроводки, которая располагается внутри полов или стен из негорючих материалов, разрешается использовать гладкие или гофрированные трубы ПНД.

Укладка в грунте с рытьем траншеи

Такая технология востребована при прокладке коммуникаций на дачных участках. Прежде чем приступать к работе, следует осмотреть кабель и проверить целостность оболочки. При ее повреждении защитная функция труб ПНД окажется бесполезной.

Затем в процессе укладки выполняют следующие операции:

  1. делают разметку и копают траншею нужной глубины;
  2. помещают в нее трубу ПНД с протяжкой или без нее нужного диаметра;
  3. протягивают кабель и укладывают его таким образом, чтобы он располагался без натяжения;

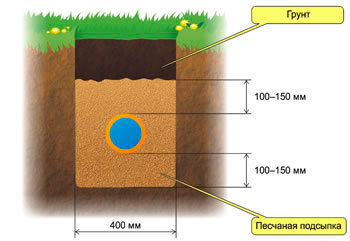

  4. засыпают трубу сначала слоем песка толщиной 10 см, а затем грунтом примерно на 15 см.

Для быстрого обнаружения месторасположения кабеля можно над ним уложить специальную сигнальную ленту.

Прокладка кабеля с применением труб ПНД в грунте

При использовании труб ПНД для прокладки силовых сетей в грунте желательно исключить применение муфт и других соединительных элементов, так как это затрудняет обеспечение герметизации. Однако при выводе кабеля в строение фитинги просто необходимы.

Для прокладки кабеля на прямолинейном отрезке следует использовать цельные куски сечением не менее 4 мм. Если участок имеет слишком большую длину, то для затягивания электропроводки следует использовать упругую проволоку из металла или специальную протяжку из капрона. Их сначала запускают внутрь трубы, а затем затягивают привязанный кабель.

Бестраншейная прокладка

Для прокладки электрокабеля, который располагается в труднодоступных местах, используется бестраншейная технология. Чаще всего она востребована коммунальными службами, так как выполняется с привлечением сложной техники и специального оснащения.

Способ горизонтального бурения

Суть метода заключается в горизонтальном направленном бурении, которое позволяет прокладывать подземные коммуникации без нарушения поверхностного слоя грунта. Сначала изучают состав почвы и получают разрешение на проведение земляных работ. Затем выполняется прокладка кабеля в трубе ПНД, которая включает следующие этапы:

  1. Бурение пилотной скважины. Прокол грунта осуществляется с помощью буровой головки, которая имеет скос в передней части и встроенное излучение. При ее вхождении в землю сквозь специальные отверстия подается раствор, заполняющий скважину. Он снижает риск обвала и охлаждает нагревающийся инструмент.
  2. Расширение скважины. Выполняется риммером, который заменяет буровую головку.
  3. Укладка труб ПНД с кабелем внутри. Они затягиваются в скважину при помощи буровой установки.

Прокладка кабеля методом горизонтального бурения

Главным недостатком горизонтального направленного бурения грунта является сложность его выполнения, поэтому для таких работ заключают договор с организацией, которая специализируется на подобной деятельности и имеет необходимое оборудование.

Установка для горизонтального бурения

Прокладка кабеля с применением труб ПНД позволяет обеспечить надежную его защиту в течение длительного периода времени, достаточно только соблюдать технологию монтажа силовых линий и других коммуникаций.

Требования энергетиков к электромонтажным работам

Все правила прописаны в нормативных документах. Опираясь на СНиП, ГОСТ, ПУЭ, можно выделить основные ограничения при выполнении монтажа:

  • Запрещено прокладывать электролинию непосредственно под фундаментом дома, необходимо отступить от него минимум 60 см. Если прокладки под фундаментом избежать не удается, то необходимо защитить линию с помощью стальной трубы.
  • Кабель закладывают на глубину 70 см и более. Допускается глубина 50 см, при условии что длина подземной линии не будет превышать пяти метров и электропровода будут дополнительно защищены трубой.
  • Ширина траншеи зависит от количества проводки, которую в нее будут закладывать. Следует учитывать, что расстояние между двумя линиями не должно быть менее 10 см.
  • Расстояние от деревьев должно быть не меньше двух метров, а от кустарников следует отступить 75 сантиметров. Это правило можно не соблюдать, если провода будут дополнительно защищены трубой.
  • От водопровода и газопровода также нужно отступить 1 и 2 метра соответственно.
  • Если кабель под землей имеет пересечения, их должен отделять слой грунта толщиной от 50 см.
  • Для монтажа линии следует выбирать бронированный проводник. Это защитит сеть от грызунов.
  • Для сооружения дополнительной защиты электролинии под землей сооружают ограждение из кирпичей, укладывая их поперек (нельзя использовать пустотелый кирпич). Так же для защиты при силных просадках грунта используют асбоцементную трубу.

Выше перечислены далеко не все правила и ограничения, указанные в нормативных документах. Но для домашнего монтажа этого достаточно, чтобы провести безопасные электромонтажные работы и уберечь жильцов и домашнюю электропроводку от чрезвычайных ситуаций.

Дачные дела

Если вы до сих пор не определились, какой из способов прокладки кабеля в земле выбрать, рекомендуем последовать нашим простым советам. Существует больное множество способов осуществления этой задачи. Профессионалы до сих пор не могут определиться, какой способ лучше – земной или воздушный.

Мы предлагаем вам отдать предпочтение, все таки земному способу. Это легко объяснить. Обычно расстояние от столба до дома большое и скорее всего вы захотите установить освещение наружного типа. В данных случаях земной способ прокладки кабеля подойдет идеально.

Чтобы проложить электрический кабель под землей выполните простую инструкцию действий. Прежде всего, электрический кабель для прокладки в земле на даче нужно приобрести.

После этого вы можете начать выбирать наиболее подходящий путь прокладки кабеля. В данном случае следует учитывать определенные особенности. Кабель в обязательном порядке нужно располагать в 1 м. от массивных деревьев. Учтите этот нюанс.

Прокладка кабеля – это не такой простой процесс, как кажется на первый взгляд. Нужно следить, чтобы провода не спутывались, и не стоит располагать его в местах с повышенной нагрузкой.

Начать стоит с создания простой разметки, а затем перейти к раскопкам. Траншея, где будет находиться кабель должна быть не уже 70 см.

Что касается глубины, то кабельные линии до 20 кВ должны быть заложены на глубину 0,7 м, до 35 кВ — 1 м, при с улицами и площадями — 1м вне зависимости от напряжения, кабельные линии с маслонаполнением должны быть заложены на глубину 1,5м.

После того, как вы создадите необходимую траншею, вы можете приступить к ее фильтрации. Иными словами устраните все камни и другие предметы. Следующим этапом будет создание подушки. Ее лучше делать из такого материала как песок.

Глубина подушки должна быть примерно 10 см. Мы рекомендуем вам отдать предпочтение кабелю АВВг. Это универсальный вариант. Чтобы обеспечить защиту кабеля, рекомендуем вам использовать асбоцементные трубы. Укладка кабеля должна быть свободной, чтобы на него не оказывалось лишнее давление. Мы советуем вам создать отдельный план расположения кабеля.

Важно! Молниеотвод в частном доме, тут!

После всех подготовительных этапов, вы можете приступить к засыпанию кабеля. Это следует сделать песком. Его слой должен быть не менее 10см. Завершающим этапом станет прокладка сигнальной ленты. Финальной стадией станет засыпание траншеи землей.

Прокладка электрического кабеля под землей

Прокладка электрического кабеля под землей должна осуществляться с соблюдением всех технических норм. Вы должны знать, что лучше запланировать трассу изначально, ее радиус должен иметь четко определенные размеры, которые не должны превышать допустимую норму для каждого отдельного кабеля.

Вы должны учесть наличие распределительных муфт. Кабель необходимо доставить на кабельных барабанах, которые в свою очередь доставляются на специальных автомобилях.

Вы должны учесть, что барабаны следует выгружать очень аккуратно. Мы рекомендуем вам обратиться к специалисту, если вы сомневаетесь в своих возможностях. Прокладка кабеля под землей требует ответственной подготовки и необходимых знаний.

Прокладка электрического кабеля в земле

Уделите внимание выбору кабеля. Успешная прокладка электрического кабеля в земле зависит в первую очередь от его качества. Мы рекомендуем вам отдать предпочтение медным кабелям

Мы рекомендуем вам отдать предпочтение медным кабелям.

Они должны быть бронированными. Кабель, который вы должны приобрести должен в обязательном порядке иметь техническую документацию, в которой и будет указывать, для чего именно он предназначается.

В нашем случае – это прокладка в земле. Укладывать кабель стоит только со специального барабана. Вы должны это учесть.

Сам кабель должен также иметь определенную защиту. Пусть это будет стальная оплетка. Такой кабель будет стоить дороже, но вы не усомнитесь в его качестве не на минуту.

Учтите все приведенные рекомендации, и вы успешно произведете прокладку электрического кабеля в земле

Отдельное внимание стоит также уделить технике безопасности. Используйте специальную одежду и точно проводите необходимые расчеты. Кабель должен ложиться с определенным запасом

Кабель должен ложиться с определенным запасом.

Это очень важно. Не допускайте натяжение кабеля. Запас должен составлять примерно 2 %

Чтобы правильно осуществить соединение кабельных муфт используйте муфты. Четко определите расстояние между муфтой и кабелем. Оно должно составлять примерно 250 мм

Запас должен составлять примерно 2 %. Чтобы правильно осуществить соединение кабельных муфт используйте муфты. Четко определите расстояние между муфтой и кабелем. Оно должно составлять примерно 250 мм.

Собственно, какова целесообразность?

А целесообразность ищите в «библии» электромонтажа — нормативном документе под названием «Правила устройства электроустановок». Но мы обещали просто и доступно объяснить основные принципы, так что выполняем.

Даже когда нет прямой регламентированной ПУЭ необходимости, монтаж в защитных трубах оправдан во множестве ситуаций. Прежде всего, там, где необходимо создать физический барьер и отдаление кабеля от поверхности на заданное стандартами расстояние. Плюс это уменьшение количества доступа кислорода к кабелю при возникновении возгорания.

Стенки из пластика или металла (правильно подобранных для конкретных условий эксплуатации) выдерживают внешнее давление, имеют стойкость к действию агрессивных веществ вроде кислот и растворителей.

Не лишним будет предусмотреть защиту кабеля от повреждения грызунами.

Дополнительно кабель в трубах защищён от возможного воздействия влаги. Без специальной укрепленной гофры (дальше уточню, какой именно) не обойтись и при выполнении бетонной стяжки пола. Часто такой способ электромонтажа значительно облегчает и ускоряет процесс прокладывания коммуникаций.

Например, удобнее монтировать несколько проводов, собранных пучком в одной гофре, плюс обеспечивается сменяемость электропроводки.

Итак, принято решение прокладывать провод в трубе. Прежде чем рассказать, какие именно нужно выбирать, отмечу, какие выбирать не нужно.

Подсыпка траншеи песком

Ошибка №5
Нижний слой траншеи обязательно засыпается песком, не пропускайте этот этап.

Иначе острые камешки и другие посторонние элементы в земле через некоторое время повредят изоляцию.

Ошибка №6
Песок в обязательном порядке трамбуется. Нельзя укладывать кабель на рыхлое основание.

Что делать, если песка у вас в наличии нет и заказывать его не охота? В этом случае просейте выкопанную землю.

Фракция отдельных элементов после просеивания должна быть не более 5мм.

Помимо защиты изоляции от острых предметов она играет еще одну важную роль. Слой песка под кабелем и над ним, практически не подвержен пучению.

Он легко поддается трамбовке, вследствие чего не возникает просадки грунта в траншее. Нет просадки – нет пустот.

А именно они приводят к локальному перегреву кабеля. Получается ситуация, когда в месте образования неглубокой ямы, кабель нагревается значительно больше, чем на этом же участке, но в паре метров отсюда.

Ну и не надо забывать про дренажные свойства песка. Вода даже достигнув глубины 0,7м, пройдет через песок, не задерживаясь возле самого КЛ.

№7. Особенности работы с гофротрубой

Проложить кабель в гофре несложно, по крайней мере, для тех, кто имеет хотя бы минимальные навыки электромонтажных работ. Подключение и организация электросети – это уже вопрос более сложный, поэтому тут лучше воспользоваться помощью профессионалов, если в своих силах нет уверенности.

Общие принципы работы в гофротрубой:

  • затягивать кабель или пучок кабелей в гофру лучше вместе с кем-то. Сначала отрезают необходимый по длине фрагмент трубы. Пластиковую гофру можно резать обычным ножом, а зонд в ней – кусачками или бокорезами. После разрезки стальную проволоку следует удерживать, иначе она может заскочить внутрь. Проволоку загибают. Если необходимо затянуть пучок проводов, то их лучше в нескольких местах стянуть изолентой. Полученный жгут крепят к зонду с помощью той же изоленты или благодаря обмотке проволокой. Если прокладывается один кабель, то его можно просто проколоть в месте изоляции. Перед началом протягивания конец скрутки обматывают изолентой. Заводить кабель в гофру проще вдвоем;
  • при наружной проводке гофра закрепляется специальными клипсами. При монтаже в штробу можно использовать специальные хомуты, также допускается крепление на быстро застывающие растворы (алебастр);
  • подводить гофру к выключателям, розеткам и коробкам необходимо так, чтобы кромка трубы входила в корпус, а снаружи не оставались оголенные провода;
  • между гофрой с электропроводкой и элементами отопительной системы должно быть не менее 10 см;
  • если прокладка гофры осуществляется в помещении с высоким уровнем влажности, соединения необходимо снабжать уплотнителями.

Гофротруба способна сделать систему электропроводки в квартире более безопасной, снизить влияние на нее внешних факторов, но для этого труба должна быть выбрана и установлена правильно.

Источник

Внутренний диаметр труб при прокладке кабелей в земле

Практически в каждом проекте при прокладке кабелей в земле приходится закладывать трубы. В настоящее время широкое распространение получили технические ПНД и двустенные ПНД/ПВД трубы

При выборе типа трубы для защиты кабеля следует особое внимание уделять и диаметру трубы

Если сравнивать белорусские и российские нормы, то в РФ более демократичные требования. В общем случае внутренний диаметр труб должен быть не менее 1,5 диаметра кабеля.

Я считаю, что этих требований было бы вполне достаточно при проектировании, но в РБ есть некоторые особенности и свои требования.

В РБ имеется 2 основных документа, где четко прописано, какой должен быть диаметр труб при прокладке кабеля в земле:

  • Арх. № 1.105.03тм-2019 (Прокладка силовых кабелей напряжением до 10кВ в траншеях) РБ.
  • ТКП 611-2017 (Силовые кабельные линии напряжение 6-110 кВ. Нормы проектирования по прокладке кабелей с изоляцией из сшитого полиэтилена пероксидной сшивки).

В общем случае, если не хотите сильно заморачиваться, то внутренний диаметр трубы должен быть не менее двухкратного наружного диаметра кабеля.

В одном комментарии под видео , в котором я делал аудит проекта, затронули достаточно интересную тему, которая давно волнует меня. Должен сказать, что с замечанием я полностью согласен, но у меня есть свое мнение на этот счет.

А суть в следующем. В Арх. № 1.105.03тм-2019 есть интересное требование:

В своих проектах я очень часто закладываю ПНД/ПВД трубы диаметром 110 мм, несмотря на то, что внутренний диаметр данной трубы 94 мм.

Гибкие двустенные гофрированные трубы

Если участки труб до 5 м, то я ничего не нарушаю. Но, зачастую участки бывают и более 5 м. Ни разу никто не придирался, что труба должна быть 125-я, а не 110-я.

Да и вообще можно задаться вопросом: а какую юридическую силу имеет данный типовой проект? Это отличный типовой проект, но к примеру, в ТР 2009/013/BY его нету.

Давайте порассуждаем. Конечно, кто-то скажет, есть требования, поэтому мы их должны в обязательном порядке соблюдать. Я отношусь к другой категории проектировщиков и всегда пытаюсь найти здравый смысл всех требований. Согласитесь, наши нормы ведь не идеальны и постоянно меняются и не следует их воспринимать, как что-то неприкасаемое.

Я рекомендую всегда выбирать трубы с учетом двухкратного диаметра кабеля. А это значит, что для 110-й трубы максимальный диаметр кабеля будет 47 мм. Внутренний диаметр ПНД/ПВД 110 равен 94 мм. Неужели 6 мм как-то кардинально изменят ситуацию?

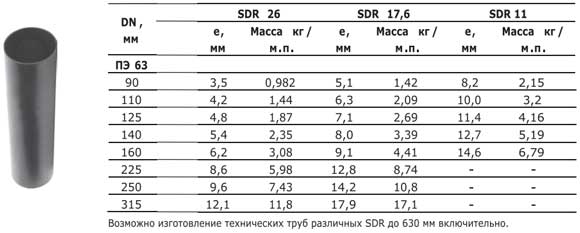

В некоторых случаях техническая ПНД труба диаметром 110 мм имеет внутренние диаметр не менее 100 мм, но я такие трубы не рассматриваю, т.к. они дороже ПНД/ПВД труб и применяю их только в обоснованных случаях.

Техническая ПНД труба

Еще при проектировании следует стараться унифицировать применяемую продукцию. Ведь согласитесь, проще купить 50 м 110-й трубы, чем 44 м 110-й и 6 м 125-й.

Давайте рассмотрим еще парочку реальных примеров.

1 В 10-ти метрах от здания в колодце установлен насос небольшой мощности, который следует подключить от ВРУ здания. В данном случае труба диаметром 100 мм выглядит как-то совсем нелепо, когда в ней будет лежать кабель всего 3×1,5. В подобных случаях я все равно закладываю 110-ю трубу, хотя считаю, что хватило бы и 50-й.

2 Часто приходится проектировать небольшие сети наружного освещения прилегающих территорий. К примеру, нужно подключить 5 опор со светодиодными светильниками. Предположим нужен кабель 3×4 и отрезки труб более 5 м. Зачем применять трубу диаметром 100 мм, тем более, что такую трубу вы не заведете в опору. В таких случаях я применяю ПНД/ПВД трубы диаметром 63 мм.

Применение труб для кабелей с изоляцией из сшитого полиэтилена — это отдельная тема.

С сегодняшнего дня доступен самый рациональный комплект для обучения проектированию. Если вы начинаете проектировать и ранее не заказывали никакие курсы, то рекомендую FULL SET .

Источник

Способы и правила укладки труб ПНД

Монтаж ПНД трубопровода для защиты кабеля допускается производить подземным, открытым способом, либо внутри помещений.

При проведении работ необходимо учитывать ряд важных моментов:

  • Монтаж можно производить при температурах не ниже -30°С.
  • При траншейном способе прокладке на глубине свыше 2 метров стоит предусмотреть защитный бетонный канал.
  • Все места стыков должны быть герметичными. Для этого можно использовать компрессионные муфты, либо специальные фитинги. Допускается использование метода стыковой сварки.

Укладка труб внутри зданий

Производится предварительная разметка трассы прокладки, после чего трубы закрепляются, и в них заводится один или несколько кабелей. Трубопровод, идущий по полу, желательно поместить в бетонную стяжку, расположенный вдоль стены или потолка – заштукатурить. В дальнейшем это позволит осуществлять любые манипуляции с проводкой без нарушения целостности поверхности.

Укладка на улице в траншею

Здесь последовательность действий несколько иная:

  • Производится разметка будущей трассы прокладки.
  • Осуществляется выемка грунта на необходимую глубину.
  • На дно траншеи укладывается песчаная подушка толщиной 10-15 см.
  • На слой песка помещается ПНД трубопровод, всем стыкам которого обеспечена герметичность.
  • В трубопровод протягивается кабель, который должен лежать свободно, без натяжений.
  • Далее, труба укрывается слоем песка (10-20 см), оставшаяся высота заполняется грунтом.

При подземном способе прокладки силового кабеля использование муфт и любых других соединительных элементов следует свести к минимуму. Даже при правильном монтаже герметичность в местах стыков будет далека от идеала. А вот в местах вывода кабеля в здание без фитингов уже не обойтись.

Бестраншейный способ укладки в земле

Осуществляется исключительно при помощи специализированной техники, способной производить горизонтальное бурение.

Пробуривается так называемая «пилотная» скважина, которая на втором этапе работы расширяется посредством специальной насадки. Часто, одновременно с бурением в скважину подается раствор, укрепляющий стенки канала и защищающий их от обрушения.

Далее, в подготовленное отверстие заводится ПНД труба с помещенным в нее кабелем. Это делается также с применением специальной аппаратуры.

Такой способ позволяет прокладывать трубы без нарушения поверхностного слоя грунта, однако, ввиду сложности и дороговизны, используется преимущественно крупными строительными и коммунальными организациями.

Источник

Почему водопроводные трубы не подходят для кабеля

Возможно, Вы неоднократно видели, как прокладку кабеля (например, до распределительного щитка частного коттеджа) выполняют в земле с помощью труб для технической воды. Так вот, это далеко не самое лучшее решение.

Полиэтиленовые трубы для технической воды — не целесообразны с точки зрения безопасности и экономии

Правда в том, что водопроводные трубы, если они без воды, очень резво горят (когда применяются как положено, с водой, то, ясное дело, не горят). Сразу основательный аргумент «против». В принципе, прокладывать кабель в водопроводных трубах можно, но только если вся конструкция закапывается под землю. В этом случае там нет кислорода, значит, нет и опасности горения.

А что до механической защиты? Здесь тоже большой вопрос. Электротехнические трубы для кабеля рассчитаны на то, что должны выдерживать нагрузку извне в виде сдавливания. А водопроводные держат напор воды изнутри, потому их производят стойкими на распор — это совершенно разная специфика и, соответственно, конструкция.

Надо также отметить экономическую нецелесообразность такого метода. Дело в том, что стоимость напорных водопроводных труб выше, чем электромонтажных.

В общем и целом, водопроводные трубы для проводки не используют потому, что:

  1. они дороже
  2. они горючие.

Но уж если в наличии есть лишний десяток метров водопроводной — до ближайшей хозяйственной постройки на дачном участке можете закопать ее с кабелем. Но электромонтажная все-равно на порядок лучше для прокладывания в земле, потому что укреплена именно от процесса сдавливания снаружи.

Не нуждаетесь в таком сомнительном компромиссе? Тогда придется выбирать из изначально предназначенных вариантов, чтобы проложить кабель в трубах.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
