Угол наклона односкатной крыши: оптимальный и минимальный

Что такое уклон

Уклоном кровли называется угол, который образовывается между кровельным материалом и перекрытием.


Уклон крыши и кровельный материалИсточник stroim-dom.net

В документах он обозначается в процентах или градусах. Вычисляют его математическим делением расстояния от самой вышей точки а пересечении стропил, которая называется коньком на одну вторую всей ширину здания. От уклона кровли зависит:

  • каким материалом будет покрываться здание;
  • конструкция каркаса кровли и его основных частей;
  • насколько крыша сможет противостоять атмосферным явлениям;
  • стоимость работы мастеров кровельщиков;
  • вес всех используемых слоев.

Какой кровельный материал выбрать

Кровельные покрытия различаются по структуре, прочности, ценовому диапазону. Все же наиболее важным критерием выбора материала является его структура. Чем шершавее поверхность, тем дольше осадки будут задерживаться на крыше.

Существуют несколько типов кровельного материала, который влияет на определение величины наклона.

  1. Кровля из рулонных битумных материалов используется при минимальном уклоне крыши от 0 до 3 °. Рулонная кровля достаточно проста в использовании и имеет несколько плюсов: гибкость, прочность, теплоизоляция.
  2. При уклоне крыши от 4 ° применяется фальцевая кровля, которая обладает повышенной степенью износостойкости и прочности. Это обусловлено тем, что данный материал состоит из полимеров.
  3. Шиферное покрытие принято использовать от 9 °.
  4. Различные виды черепицы (керамическая, битумная, металлическая и цементно-песчаная) применяются, если угол наклона превышает 11 °. Черепица, в частности металлическая, является одним из самых популярных видов кровли на сегодняшний день, так как ее применение возможно в различных климатических условиях.
  5. Свыше 39 ° обычно используется деревянная кровля, однако такой материал требует к себе постоянного внимания и должного ухода.

Для того чтобы ваша крыша была построена правильно и прослужила долгое время, не обязательно обращаться к услугам специалистов. Достаточно грамотно рассчитать угол наклона ската и подобрать подходящий материал.

Посмотрите видео и узнайте, какой должен быть у крыши

При создании проектной документации очень часто уклон обозначается не в градусах, а в процентах. Это позволяет избежать проблем с монтажом готовой конструкции.

Уклон в градусах рассчитывается для крутых скатов крыш, так будет удобнее. Но когда речь идет о небольшом угле, то использование процентов для обозначения значения уклона поможет избежать ошибок при расчете и монтаже.

Чтобы узнать процентное значение уклона на земельном участке, можно воспользоваться следующими методами:

  • самым простым и точным способом определения угла склона будет нивелирование. При помощи специального прибора измеряются все необходимые величины и путем простого соотношения производятся несложные вычисления. Разность высот делится на расстояние, затем результат умножается на 100%. Современные нивелиры оснащены встроенной памятью, которая значительно облегчает работу замерщиков;
  • измерить уклон можно и на своем участке без использования дорогостоящего оборудования. На плане участка или топографических картах часто обозначаются высоты. На земельном участке эти места намечаются, можно использовать для этой цели колышки, затем расстояние между ними измеряется землемерным циркулем. Математические расчеты производятся по той же схеме, что и при работе с нивелиром;
  • используя метод интерполирования, значение уклона в процентах, можно вычислить по топографической карте. Для этого также определяется разность отметок, которая делится на расстояние и умножается на 100%.

Виды крыш и их зависимость от угла наклона

В зависимости от устройства кровли выделяют несколько видов крыш:

  1. Односкатная крыша. Крыша представляет собой  наклонную плоскость, которая лежит на стенах разной высоты. Для такой крыши подойдет любой материал.
  2. Двускатная крыша. Это достаточно надежная и простая по своему монтажу крыша. Состоит из двух скатов. Материал для кровли также можно подобрать абсолютно любой.
  3. Шатровое перекрытие. Крыша представляет собой конструкцию, в которой несколько равнобедренных треугольников вершинами замыкаются в одной точке. Стропильная система у такой крыши довольно сложная, но зато расходных материалов на нее понадобится минимум.
  4. Вальмовая крыша. Имеет четыре ската (два треугольных и два трапециевидных). Вершины крыши срезаны. По своей конструкции крыши очень сложные, но очень экономичны по расходу материала.
  5. Сводчатое перекрытие.  Подобные крыши делаются только из кирпича или камня. И так, как  являются очень тяжелыми, сегодня в индивидуальном строительстве почти не используются
  6. Многощипцовые крыши.  Очень сложная, но красивая конфигурация из множеств премыканий и ребер.

Итак, крыша считается скатной, если угол наклона кровли превышает 10 градусов.

Выделяют эксплуатируемую и неэксплуатируемую кровлю.

Неэксплуатируемая кровля – это когда между самой кровлей и верхним перекрытием почти нет пространства, или предназначено это пространство для технических целей. Такими крышами могут быть плоские крыши с углом уклона от 2 до 7 градусов. В таких крышах  высота пространства между крышей и перекрытием не более полутора метров.

Строить плоские крыши выгодно. Минимум затрат на материалы, работу. Ветер не сорвет. Опять же можно оборудовать дополнительное место для отдыха. В последнее время очень популярно настилать на подобные крыши  зеленую кровлю.  Но вот  осадки такую крышу могут попортить. Поэтому полностью плоские крыши  делать невыгодно. Осадки лужами будут скапливаться на поверхности крыши и разрушать ее.

Скатные же крыши позволяют использовать пространство под крышей под хозйственные нужды – чердак, мансарда или даже оборудовать  в них при  тщательном утеплении и жилые комнаты.

Расчет угла наклона односкатной кровли

Для того, чтобы рассчитать параметры кровли, правильнее всего обратиться к СНиП, где имеются все необходимые данные, методики и формулы расчета. К удивлению, специализированного расчета угла наклона односкатной кровли не имеется. Указывается только, что допускается угол от 2° до 60°, после чего рассматриваются детали и размеры конструкций. Поэтому основным источником информации становятся инструкции к различным кровельным покрытиям, в которых указываются оптимальные параметры укладки, и в том числе – диапазон углов наклона.

Минимальный угол уклона кровлиИсточник kak-sdelat-kryshu.ru

Нередко производители рекомендуют значения, отличные от требований ГОСТ, что объясняется развитием технологий и постоянными изменениями в технологии изготовления и химическом составе материалов

Практика вносит свои коррективы в рекомендуемые показатели, на которые следует обратить внимание

Рекомендованный угол уклонаИсточник kak-sdelat-kryshu.ru

Приступая к расчету кровли, следует прежде всего определиться со среднегодовым количеством снега в зимний период. Проще всего это выяснить по таблицам СНиП или из других источников:

Вес снегового покрова на горизонтальной плоскостиИсточник kak-sdelat-kryshu.ru

Необходимо учитывать, что минимальный угол наклона односкатной крыши наиболее экономичен с точки зрения расхода материалов и, соответственно, денег. При этом, возможность соскальзывания снега практически исчезает, он накапливается на крыше и создает значительную нагрузку на конструкции здания.

Чем выше угол наклона, тем больше потребуется кровельного материала. При этом, резко возрастает ветровая нагрузка, особенно опасная при фронтальном направлении на высокую сторону дома. Преобладающие ветра в разных регионах также можно изучить в таблицах СНиП:

Карта ветровых нагрузок в РФИсточник kak-sdelat-kryshu.ru

Немаловажный фактор – расположение дома. Если он находится в низине, прикрытый от ветра складками рельефа или другими зданиями, стоящими неподалеку, ветровые нагрузки существенно уменьшаются. И наоборот, если дом расположен на возвышении и открыт для воздействия ветра, нагрузки будут максимальными.

Это потребует выбрать минимальный наклон односкатной крыши, иначе риск ее потери становится слишком высоким. Рекомендуется учитывать все требования по ветровым нагрузкам при выборе, поскольку, в отличие от снеговых, они существуют в течение всего года и способны оказывать воздействие как в летний, так и в зимний период.

Окончательный выбор угла наклона производится исходя из сопоставления свойств кровельного покрытия и величины нагрузок. Не рекомендуется выбирать предельные значения, поскольку они создают слишком много рискованных ситуаций при появлении внешних воздействий экстремального характера. В любом регионе время от времени случаются обильные снегопады, образующие мокрые и очень тяжелые сугробы. Не исключение и ветра ураганной силы, которые случаются не часто, но последствия от них достаточно серьезные.

Последствия ветраИсточник izvestiy-kamen.ru

В видео можно увидеть строительство односкатной крыши:

Заключение

В заключение необходимо напомнить, что любой инженерный расчет – сложная задача, которая не должна выполняться неподготовленными людьми, в особенности, если речь идет о жилых или хозяйственных постройках. Вероятность появления ошибок почти стопроцентная, а следствием от них могут стать разрушения, потери имущества и травмы для людей. Поэтому выбор параметров кровли следует поручать опытным и грамотным специалистам, которые смогут принять оптимальные решения и исключат возможность появления ошибок.

Угол ската крыши: как рассчитать

Как ни крути, но практически все частные дома имеют скатную крышу, что не удивительно, так как они просты в обслуживании, хоть их устройство и сложнее, чем у плоских крыш.Для того чтобы сделать кровлю правильно, нужно рассчитать минимальный угол ската крыши, а для того чтобы произвести расчет, нужно знать от чего он зависит.

Впрочем, именно углом ската кровли и отличаются скатные кровли от плоских. Если угол превышает 10 градусов, то крыша считается скатной.

В том случае, если угол не достигает двух с половиной градусов, крышу относят к плоским. Существуют крыши, уклон которых более 80-ти градусов, но делаются они очень редко.

Угол крыши зависит от многих факторов, не только природных, но и от свойств используемого кровельного материала.

Ветер. Чем больше будет уклон крыши, тем большей будет ветровая нагрузка. При увеличении угла с 10-ти до 45-ти градусов, произойдет увеличение нагрузки в 5 раз. Правда, если сделать небольшой угол, то ветер может сорвать листы покрытия, попадая под стыки.

Снег и дождь. С увеличением уклона ската кровли с нее лучше сходит снег и стекает вода. В то же время, уже давно известно, что максимальная снеговая нагрузка наблюдается на скатах в 30 градусов. При устройстве 45-ти градусного ската достигается полное схождение снега, с меньших же углов снег просто сдувается ветром.

Вашему вниманию!Если уклон будет маленьким, то ветер будет стараться загнать воду под стыки, что и определяет минимальный скат крыши. Например, для черепицы минимальный угол равен 22 градусам, для шифера – 30-ти, для рулонных материалов – 5-ти.

В итоге получается, что при большом количестве осадков лучше сделать скат, по крайней мере, в 45 градусов, если же осадков выпадает немного, то достаточно будет 30 градусов.

Что же касается ветра, то с нормальными ветровыми показателями в районе справится кровля, имеющая 35-40 градусов, в то время как в районах с сильными ветрами – 15-20 градусов.

А вот с устройством флигеля на крыше тут не все так просто. скорее всего. придется обращаться к специалистам.

Что такое уклон в процентах

Стоит поговорить об угле наклона скатов в процентах. Само понятие «угол наклона в процентах» технически неграмотное и используется только теми, кто сам ничего не строит.

Рассмотрим данные определения на практике. Допустим, угол наклона скатов равняется 30%. Что это значит? Это значит, что высота конька крыши составляет 30% половины ширины здания. Для расчетов будем пользоваться тем же треугольником.

Прямоугольный треугольник

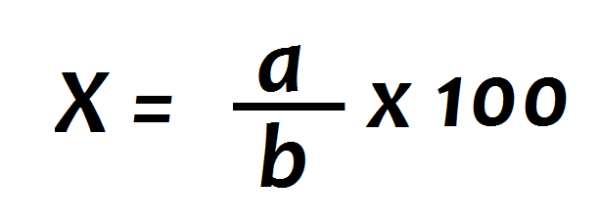

Процент наклона рассчитывается по формуле (см. рисунок ниже).

Процент наклона

Где:

  • a ­– высота конька;
  • b – половина ширины строения.

Что такое 30% и как смотрится крыша с таким процентным отношением представить себе очень трудно. Для того чтобы конвертировать эту величину в градусы следует воспользоваться специальной таблицей. С ее помощью узнаем, что 30% значит, что угол наклона ската кровли равняется примерно 16,5°. Дело в том, что для 16° процентное соотношение равняется 28,7%, а для 17° этот параметр составляет 30,5%. Если мастер знает, что угол уклона ската примерно 16,5°, то он без труда может представить внешний вид и геометрию крыши, рассчитать линейные размеры стропильных ног, вертикальных опор кровли, размеры мауэрлата. Как такие расчеты делаются, если есть данные наклона в процентах?

Примеры использования угла наклона в процентах

Расчет параметров стропильной системы с помощью процентного соотношения высоты конька и половины ширины строения делается при помощи калькулятора.

Имея начальную формулу, далее расчеты строятся с использованием элементарных арифметических уравнений. Для начала нужно немного преобразовать формулу.

Начальная формула

В данном случае X – процентное отношение наклона кровли, как мы договорились, для примера возьмем 30%. Эта величина известна и задается во время расчетов.

Для предварительных расчетов следует немного преобразовать формулу в такой вид (см. рисунок ниже).

Преобразованная формула

Теперь определяем по отдельности значения a и b.

Значение а

Значение b

Напомним, что:

  • a – высота стропильной системы,
  • b – половина ширины здания, а
  • X – процент наклона ската.

Процент нам известен, для дальнейших расчетов понадобится замерить или высоту стропильной системы, или половину ширины здания. В связи с тем, что намного легче узнать второе значение, замерим его.

К примеру. Ширина здания 8 метров, соответственно, половина равняется 4 метра (b=4 м).

Узнаем высоту стропильной системы (см. рисунок ниже).

Узнаем высоту стропильной системы

Высота стропильной системы 1,2 метра, угол наклона мы узнали из таблицы, он равняется примерно 16,5°.

Далее нам следует рассчитать длину стропильной ноги без карнизного свеса. Идти можно двумя путями.

Первый. Используя теорему Пифагора, где c – длина стропилины.

Теорема Пифагора

Соответственно, значение с можно представить формулой на иллюстрации ниже.

Формула длины гипотенузы

Пример расчета (см. картинку ниже).

Пример расчета

Второй. Используя тригонометрические функции. Как мы уже выше указывали, расчет длины стропилины можно делать по формуле ниже.

Расчет длины стропилины

Все данные у нас есть, угол наклона 16,5°, половина ширины здания 4 м.

Пример выполнения расчета

По длине стропилины есть небольшие различия. Это объясняется тем, что угол наклона был выбран приблизительно.

Особенности кровли

Односкатная крыша проста в установке, что обеспечило ей популярность при возведении загородных домов и построек технического назначения. Поскольку этот тип кровли восприимчив к тяжелым пластам снега, ее возведение при строительстве дома распространено в южных регионах с большим количеством солнечных дней в году. Если проект реализуется в областях с обильными осадками, угол наклона должен быть увеличен, а стропильная система отвечать повышенным нагрузкам.

Наклон односкатной крыши варьируется от 10° до 60°. При разработке проекта помимо снеговой нагрузки учитывается и ветровая, а также вид кровельного материала. Расчет плоской кровли производится исходя из высоты стен, на которые она опирается. Поверхность большой площади с малым углом уклона при обильных снегопадах потребует регулярной уборки. Кровельный материал, имеющий свойство деформироваться под весом тела человека, в этом случае не подойдет.

Итак, расчет угла наклона производится при учете нагрузок:

  • постоянных (антенны, трубы дымоходов);
  • переменных (порывы ветра, количество осадков).

Расчет угла наклона кровли производится при учете нагрузокИсточник ko.decorexpro.com

Простой пример: при сильных снегопадах на односкатную кровлю с углом наклона в 30° будет оказываться серьезное давление, 50-80 килограмм на 1 м², но увеличение угла до 45° приведет к тому, что пласт снега не будет удерживаться на поверхности за счет силы тяжести. Однако, односкатная крыша считается парусной, и при сильных порывах ветра велика вероятность, что ее сорвет

Вот почему так важно найти в этом вопросе золотую середину

Еще один нюанс – устойчивость стропильной системы. Случается так, что во время обильных снегопадов владельцу дома приходится лезть с лопатой на крышу для уборки. Толщина стропил односкатной крыши должна выдерживать одновременное сочетание неблагоприятных нагрузок.

Расчет угла кровли в зависимости от снеговых и ветровых нагрузок

Для определения вероятного действия от выпадения осадков на строение (угол наклона двускатной крыши) используется карта снеговых нагрузок Российской Федерации (сопредельных стран).

Карта снеговых нагрузок Российской Федерации

При этом для расчета угла ската кровли используется значение числителя (первая цифра дроби), то есть среднестатистический вес снежного покрова для горизонтальной плоскости. Планируемый угол уклона крыши учитывается коэффициентом µ, составляющим для крыш со скатом:

  • менее 25о – 1;
  • 25…60о – 0,7 (интерполируется согласно данным, приведенным выше);
  • более 60о – не учитывается.

При постройке дома, например, в Подмосковье, здание попадает в третью зону со средней снеговой нагрузкой 180 кг/м.кв. При планируемой кровле с углом наклона в 30о цифру следует умножить на коэффициент 0,7 – итоговое значение составит 126 кг/м.кв.

Для расчета ветровых нагрузок используется аналогичная схема. По карте ветровых нагрузок определяется зона, по месту расположения строения (между зданий, на открытом месте) – тип воздействия ветрового потока. Эти параметры дают начальную формулу, как рассчитать угол наклона крыши.

Карта ветровых нагрузок России

Место расположения здания учитывается коэффициентами из таблицы.

*- Место размещения для дома высотой в 5 м включает область с радиусом 5х30 = 150 м. Таким образом, даже в крупном городе дом, выстроенный в частном районе, будет считаться находящимся в зоне с малоэтажной застройкой.

Упрощенный расчет нагрузки от действия ветра для здания в Подмосковье, распложенного на берегу водоема значительной площади, позволяет получить цифру:

  • для зоны 1 (Москва и Подмосковье) среднестатистическая нагрузка составляет 32 кг/м.кв.;
  • для ската в 30о, высоты 5…10 м и размещения на открытой местности принимаем коэффициент 1,0;
  • конечный результат – 32х1,0 = 32 кг/м.кв.

Однако, помимо обычного воздействия ветра, необходимо учесть его аэродинамическую составляющую.

Иллюстрация — ветровые нагрузки на крышу

В зависимости от преобладающего направления ветрового потока, он будет стремиться сорвать кровлю или «прижать» ее к стропилам. Поэтому с учетом розы ветров рассчитывается усилие для наиболее нагруженных зон и полученное значение применяется для всей конструкции, чтобы унифицировать ее и не использовать в разных зонах стропила различного сечения. Так, с учетом приведенных выше расчетов и планируемой двускатной кровли, принимаем для ветра во фронтон (торец здания) коэффициент -1,4 и умножаем его на номинальное значение ветровой нагрузки: 32х(-1,4) = 44,8 кг/м.кв.

Полученные данные по ветровой и снеговой нагрузке суммируются, при этом знак коэффициента аэродинамического влияния ветра не учитывается. Для расчетного случая итог составит:

126+44,8 = 170,8 кг/м.кв.

Это не превышает допустимой нагрузки на стропильные системы обычной конструкции 300 кг/м.кв., соответственно, крыша с таким углом наклона вполне допустима для данной местности.

Определяемся с минимальным уклоном односкатной крыши

Определяясь с тем, какой уклон должен быть у односкатной крыши, стоит отметить, что здесь присутствуют довольно широкие границы: от 6 до 60 градусов. Все определяется регионом, в котором планируется сооружать дом. Если вы не желаете из года в год страдать от тонн снега, обрушивающихся на вашу крышу, тогда сооружайте кровлю со скатом покруче. А если вы планируете защититься от ветра, то стройте крышу с более пологим уклоном. Многое, конечно же, будет зависеть и от эстетических предпочтений хозяина.

Односкатные крыши с большим уклоном

Чем выше угол такой крыши, тем меньше нужно времени для отвода воды в желоба. На ней не будут скапливаться ни листья, ни различный мусор, а значит, кровельный материал сможет прослужить намного дольше. К тому же, такая крыша внешне будет выглядеть намного эстетичнее, что для многих хозяев будет значить очень много.

Крыши односкатного типа с небольшим уклоном

Естественно, что с крыш с небольшим уклоном дождевая и талая вода уходит медленнее, в итоге она может начинать застаиваться, лед станет застревать в стоках, а также будет скапливаться грязь. Такие крыши быстро покрываются мхом, на них налипает листва. Хуже всего, если кровельный материал имеет шероховатое покрытие.

Определяясь с тем, какой угол должен быть у односкатной крыши, нужно предусмотреть такую конструкцию, чтобы осадки и талая вода на ней не задерживались, а с легкостью скатывались. При низком уклоне вода станет собираться во всех изъянах кровли. И с течением времени она сможет проникать внутрь кровли, порождая немало проблем, таких как сырость, порча утеплителя, а также ржавление металлических узлов каркаса крыши.

Но в данном случае присутствует и положительная сторона: при меньшем уклоне геометрия внутренних комнат становится все ближе к «привычному» кубу. Для многих она легче воспринимается, при этом ее можно использовать с большей отдачей. Это значит, что с меньшим углом наклона крыше потребуется больше гидроизоляции, предотвращающей попадание воды в систему стропил. Здесь нужно будет приобретать защитные покрытия, такие как мембраны, изоляция в рулонах или листах.

При минимальном угле крыши с одним скатом

Довольно часто односкатные крыши с уклоном всего в 3-5 % сооружают инверсионными. Это значит, что такая крыша сможет выдерживать дополнительные усиленные нагрузки: по ней безопасно ходить, на ней можно выращивать сад, или даже применять в виде открытой террасы. Стоит отметить, что есть определенный угол, при котором односкатная крыша может перенаправлять поток воздуха, отводя скопившиеся осадки в нужном направлении.

Советы

Если кровля дома преждевременно вышла из строя, это означает, что при монтаже были допущены ошибки. Причины выхода из строя скатной кровли могут быть разными. Например, неправильный проект стропильной системы может стать причиной обрушения конструкции.

Если были неверно выбраны теплоизоляционные материалы, то это может привести к образованию конденсата. Теплоизоляция в этом случае потеряет свои функциональные особенности. Ошибки при укладке гидроизоляции приведут к протеканию кровли

Поэтому при обустройстве крыши важно уделить внимание каждому элементу конструкции

Для того чтобы избежать крушения стропильной системы, ее нужно проектировать в соответствии со строительными нормами и требованиями. Если стропила будут опираться непосредственно на стену, крыша быстро придет в негодность. Нельзя в качестве подпорок использовать подставки из небрежно прикрепленных досок. Также стойки должны быть установлены в определенном порядке, а не хаотично.

При монтаже важно учитывать и температурно-влажностный режим, который обуславливается применением тех или иных строительных материалов. Теплоизоляция в кровельной конструкции будет способствовать энергоэффективности, только если материалы являются качественными и уложены правильно

Некачественная пароизоляция приведет к попаданию влаги в утеплитель. В дальнейшем в нем образуется конденсат. Влажный утеплитель не только потеряет свои свойства, но и станет причиной образования плесени в помещениях.

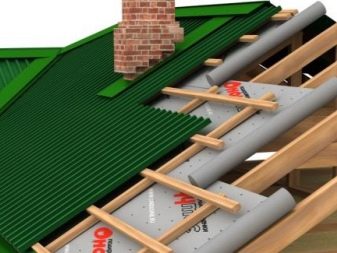

Существует несколько основных правил грамотного устройства кровли.

Утепление, как правило, устраивается между частями стропильной системы

Пароизоляция помещается с внутренней части утеплителя.
Для скатных крыш не подходят слишком рыхлые материалы.
При выборе тех или иных материалов обращайте внимание на рекомендации производителя.

  • Учитывайте, что некоторые виды покрытий, например, мягкая черепица, являются сплошной непроницаемой изоляцией. Они не требуют дополнительных изоляционных элементов.
  • Необходимость в изоляционных материалах возрастает пропорционально уменьшению уклона кровли.
  • Изоляция обязательна для таких материалов как металлочерепица, профильное железо.

  • Для изоляции выбирайте мембранные основы с перфорацией. Такие материалы более надежны. Их основа полностью непроницаема, поэтому исключает продувание ветром. Кроме того, пленки из нетканной основы впитывают образующуюся влагу.
  • Менять слои изоляции подкровельных материалов местами нельзя. Иначе температурно-влажностный режим чердачного пространства может нарушиться. Стропила будут впитывать влагу, а несущая деревянная система провиснет.

В некоторых случаях важное значение имеет обустройство системы вентиляции. Например, это становится актуальным, если чердак холодный

Также по несущим конструкциям иногда проходят системы центрального отопления. Щелевые продухи устраивают в карнизах. Их наличие ускоряет прогрев участков в период оттепелей. Кроме того, такая вентиляция отличается простотой обустройства, экономичностью и полностью соответствует нормативам.

О том, как расчитать уклон и произвести монтаж крыши, смотрите в следующем видео.

Сотовый поликарбонат и снег?

Может кто подскажет по сотовому поликарбонату: при каком минимальном угле наклона снег не накапливается на кровле для средней полосы России? Зависит ли этот угол от цвета поликарбоната?
Почему то у многих строителей расхожее мнение, что даже при углах наклона 20-30 градусов снег на гладком сотовом поликарбонате зиму не лежит. Мнение подтверждается наблюдениями за навесами с малым уклоном, перезимовавшими несколько зим. А как обстоит дело на самом деле? Вопрос очень важен для правильного проектирования навеса.

Vladimir_Vas , Цвет вряд ли влияет, снег ведь над, а не под ним. Практическое наблюдение за навесом (крыша арочного типа: ширина пролета 3 м, профиль 40х20 и 40х40, стрела прогиба арки — 350 мм, поликарбонат — 8 мм) в течении 3-х лет показало, что даже в снежную зиму деформаций нет. Снег не сказать, что слетает влет, но и особенно не задерживается.
В случае более крутого уклона (это уже наблюдение за крышей качелей), чем больше снега, тем быстрее слетает.

Grek148 написал :
стрела прогиба арки — 350 мм,

Это довольно малый уклон. Посередине снег не накапливается? Продольный уклон есть?
Спасибо за мнение. В гугле искал — почти ничего конкретного. Все говорят — более скользкий чем шифер и профнастил, а на сколько более — ?
У меня вырисовывается плоский навес 6х4 с уклоном по длинной стороне в 25%. Если считать только по ветровой нагрузке — конструкция ажурная и легкая. Как только добавляется снег — получается жуть просто.
Отдыхал в Анапе — в пансионате навес ажурный 20х8 метров с уклоном 15% по короткой стороне. Уже много лет. Но это — Анапа.

Vladimir_Vas написал :
Это довольно малый уклон. Посередине снег не накапливается? Продольный уклон есть?

На днях сфотографирую. Продольного уклона нет. Этот навес идет вдоль ряда киосков. Снег скапливается в месте примыкания навеса и крыш киосков, но как отмечал выше никаких деформаций нет, хотя безснежными последние зимы не назовешь.

Vladimir_Vas написал :
У меня вырисовывается плоский навес 6х4 с уклоном по длинной стороне в 25%.

25% — уклон, с моей точки зрения, вполне достаточный для самопроизвольного схода снега. Можно, конечно, прикинуть какой критической массы должен достичь слой снега, чтобы он сошел (задачка по физике за 8-й класс) и просчитать по массе нагрузку на фермы, но нужно ли это?

диссертацию защищаете по поликарбонату.

ANT/D написал :
диссертацию защищаете по поликарбонату.

Навес проектирую, всего лишь. Однако, хрен кто подскажет. Очень не хочется переразмеривать балки под снеговую нагрузку — у меня пролеты большие слишком. Но и не хочется получить навесом по крыше машины.
То, что поликарбонат более скользкий, чем профнастил — это очевидно. Но вот насколько — это вопрос?

Лет 8 назад построили навес из поликорбоната где-то 15х30 м. Колонны, фермы — тут вопросов не возникало. Уклон был по параболе в среднем где-то 20-25 град.
Срез кровли свободный. Снег естественно за зиму собрался на верху — 40. 50 см. Скидывать побоялись — побъешь кровлю.
Весной под солнцем нижняя часть снега подтаяли, образовалась скользящая «прокладка» и как у. ло однажды утром часов в 8-9 с высоты 4,5 м на пешеходку. Слава Богу никого не накрыло. Реально о. ся. Разобрали на фиг.

Glaen21 ,
Спасибо за инфу. Правда, у нас все же не Чебоксары, а на 600 км поюжнее. Да и зима помягче.
Рассматриваю два варианта:

  1. Плоский настил 4х6 метров с наклоном по длинной стороне 1,4 метра.
  2. Слегка выпуклый настил с таким же уклоном по длинной стороне и поперечной выпуклостью высотой сегмента в 20-30 см.
    Второй вариант намного более сложен в изготовлении и нет уверенности, что эта выпуклость даст эффект снижения снеговой нагрузки.

У соседей такой настил,примерно,Ваш размер.Сделан в прошлом году.Пока,вроде,стоит.По состоянию сказать не могу-я с ними не общаюсь

Али-баба написал :
Сделан в прошлом году.Пока,вроде,стоит

А снег на нем зимой лежит или сходит? Это главный для меня вопрос.

Прошло ещё 4 года. Хочется услышать реальные варианты, везде ставят плоские крыши на 30°, но мне сейчас нужна более пологая самоочищающаяся от снега крыша.

Материализатор ,навес,плоская крыша, поликарбонат 10 мм, размер 7.5 на 7,3, почти квадрат, уклон в градусах не мерил, на длину 7,5 метров, уклон 1,1 метра, плюс ко всему, навес прикреплён к дому, весь снег с крыши лежит на навесе, дом 10/12 метров. Навес стоит на 13 буровых столбах на высоте почти 3 метра, профиль 60/40/3 и 40/40/2 Общий вес конструкции без учёта столбов и поликарбоната около 1,3 т. Конструкция в виде 8 ферм расположенных между собой на расстоянии 1 метра, скреплённых между собой перемычками из профиля 40/40. Снега скатывается только по весне, толщина снежного покрова 60-80 см. Прогиба нет, стоит третий год.

Угол наклона крыши зависит от использования чердака

Перед тем как начинать расчет угла наклона крыши надо определиться с тем, как будет использоваться чердачное помещение. Если вы планируете сделать его жилым, угол наклона придется делать большим, чтобы помещение получилось просторным, а потолки высокими. Второй выход, делать ломанную, мансардную кровлю, что является вчерашним днем в архитектуре.

Если угол наклона крыши большой

Но при увеличении угла уклона кровли стоит помнить несколько вещей:

  • Значительно увеличиваются расходы на кровельные материалы, из-за увеличения площади скатов.
  • На большие скаты сильнее воздействует ветровая нагрузка. Если сравнивать нагрузку на одном и том же доме с углом  11 градусов и  45 градусов, то во втором случае она окажется больше почти в 5 раз. Чтобы кровля могла противостоять таким нагрузкам, стропильную систему усиливают, ставят балки и стропила большего сечения с меньшим шагом, что влечет за собой увеличение ее стоимости.
  • Если угол наклона ската больше 60°, снеговые нагрузки не учитываются, так как осадки на такой крыше не задерживаются. Но если крыша будет ломанной, снеговые нагрузки все равно учитываются при расчете верхней ее части. Там плоскости имеют уклон менее 60°.
  • Не все кровельные материалы могут использоваться на крутых скатах.

Если угол наклона крыши маленький

Это не значит, что крыша с малым уклоном лучше. Она обойдется по материалам дешевле, но тоже имеет свои нюансы. При малом уклоне велика вероятность того, что влага будет затекать в стыки. А это влечет за собой разработку мер по дополнительной гидроизоляции. Поэтому рассчитать угол наклона крыши надо так, чтобы найти компромисс между эстетической составляющей (дом должен смотреться гармонично), практической (при жилом подкровельном пространстве) и материальной (расходы необходимо оптимизировать).

Угол наклона крыши в зависимости от кровельного материала

Если вы хотите уложить на крышу определенный вид кровельного материала, придется принимать во внимание такой показатель, как максимальный и минимальный угол наклона для данного материала. Минимальные углы наклона крыши прописаны в ГОСТе, но часто производители дают свои рекомендации

Для того, чтобы вы могли самостоятельно прикинуть угол наклона крыши будущего дома, можно воспользоваться следующей таблицей.

 Как видите, в столбце «Какой наклон ската делают чаще всего», в большинстве случаев есть солидный диапазон. Это дает возможность варьировать внешний вид здания. Ведь кроме практической роли крыша еще и украшение дома. И при выборе угла ее наклона немаловажную роль играет эстетическая составляющая. Сделать это проще в специализированных программах, дающих возможность отобразить объект в объемном изображении.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
