Как сделать черновой пол в деревянном доме

Рассмотрим один из наиболее сложных вариантов – устройство черновых полов по лагам без балок перекрытия. Такой пол часто встречается в небольших комнатах частного дома или в случаях особенностей технологии строительства сруба, когда балки перекрытия не использовались.

Делаем черновой пол своими руками

Шаг 1. Разметка. По периметру комнаты с помощью водяного или лазерного уровня сделайте нулевую отметку. Это будет уровень чистового пола. От этой метки нужно минусовать толщину чистового покрытия и лаг. Сделайте повторную метку, на этом уровне должны располагаться опоры под лаги. Делать их можно из бетона, блоков или кирпича. В земле обязательно должен быть бетон, кирпичом разрешается выкладывать только надземную часть.

Разметка нулевого уровня c помощью лазерного нивелира

Схема нахождения уровня будущего пола

Шаг 2. Сделайте любым способом опоры, расстояние между ними должно учитывать линейные параметры лаг и общую нагрузку на пол.

Регулируемые винтовые опоры

Регулируемые опоры для лаг винтовые – фото

Столбики под лаги

Шаг 3. Под веревку поставьте все лаги, не забывайте изолировать их двумя слоями рубероида.

Шаг 4. Закрепите лаги. Для этого можно использовать металлические уголки и фиксировать их к стенкам сруба.

Крепление лаг

На фото крепление лаги к стене

Пример гидроизоляции лаг

Не забывайте делать между стенами и торцами лаг зазор примерно 1–2 см, металлические уголки берите с продолговатыми прорезями для обеспечения свободного продольного скольжения. Шурупы закручивайте с таким расчетом, чтобы лаги могли в прорезях двигаться. Для надежности рекомендуется хотя бы через один столбик прикрепить лаги дюбелями, сторона уголка, фиксируемая к лаге, также должна быть подвижной.

Шаг 5. Подготовьте материал для чернового пола.

Ориентированно-стружечные плиты

Мы уже упоминали, что в нашем случае подойдут все обрезки, можно часть настилать фанерой или ОСП, а часть отрезками досок или необрезными материалами. Желательно, чтобы листы фанеры и ОСП были влагоустойчивыми, если таких нет, то пропитайте их олифой или антисептиком.

Фанера ФСФ

Шаг 6. Проверьте расстояние между лагами. Если оно одинаковое, то можно по стандартной длине отрезать все заготовки.

Проверка расстояния между лагами

Шаг 7. Укладывайте доски на подготовленные полки. Мы уже упоминали, что это могут быть как прибитые внизу лаг широкие доски, так и установленные позже по обеим сторонам черепные бруски. Не стоит пытаться делать черновой пол сплошным, небольшие щели ни на что не влияют. В целях экономии материалов рекомендуется специально оставлять между отдельными досками расстояние в пределах 5–8 сантиметров. Но так можно поступать только в тех случаях, когда в качестве утеплителей будет использована прессованная минеральная вата или плиты пенопласта.

Настил чернового пола

Обустройство чернового пола

Шаг 8. Паро- и гидроизоляция. Если имеются лишние деньги и время, то можете в любых случаях устанавливать гидро- и пароизоляцию.

Слой пароизоляции на черновом полу

Уложенная на пол пароизоляция

Если не желаете поступать необдуманно, то разберитесь, для чего нужна такая защита. Минеральная вата имеет отличные показатели теплосбережения, не гниет, не способствует размножению микроорганизмов, в том числе и грибков. Это отлично, но есть у нее два очень существенных недостатка. Первый – при повышении относительной влажности показатели теплопроводности резко увеличиваются. Вода отлично проводит тепло, ни о каких теплозащитных функциях говорить не приходится. Второй – она очень долго сохнет. Это значит, что все прилегающие деревянные элементы будут постоянно находиться в условиях высокой влажности. Каков итог таких условий объяснять нет необходимости.

Укладка пароизоляции на пол

Если вы утепление на первом этаже делаете минеральной ватой, то пароизоляция обязательна. Она не допустит проникновение влаги с земли в теплоизоляцию. Если в качестве теплоизоляции используются материалы на основе пенопласта, то такая пароизоляция без надобности, эти материалы не впитывают воду.

Пароизоляция на полу – фото

Теперь о гидроизоляции. Снизу черновой пол в любом случае не нужно настилать такими материалами, в подполье нет «фонтанирующих» источников. А вот после того как на черновой пол уложена теплоизоляция, защитить ее от проникновения влаги со стороны чистового пола обязательно. Это касается всех видов материалов, минеральной ваты и пенопласта. Гидроизоляция защищает от воды не только их, но и доски чернового пола и лаги.

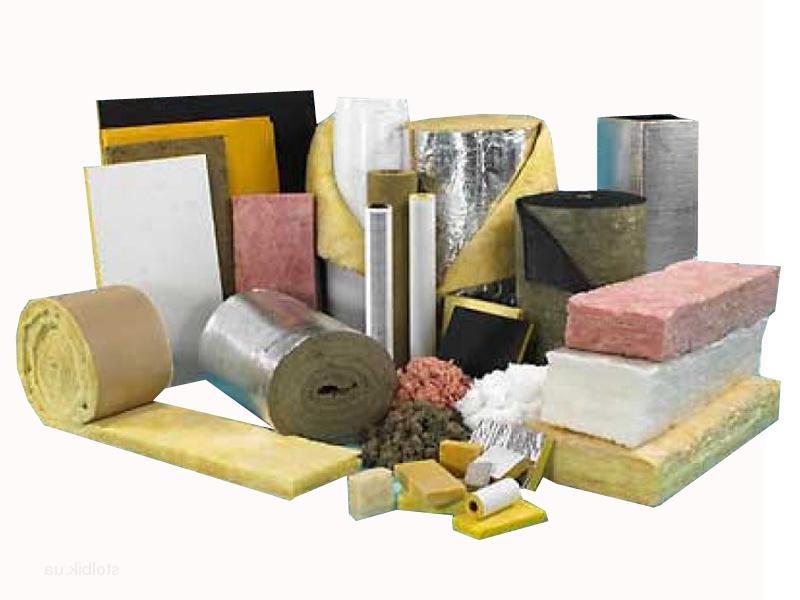

Материалы для утепления пола в деревянном доме

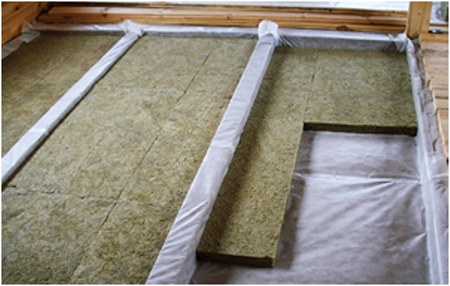

Утепление пола минеральной ватой

Изоляционный слой поверх минваты

Классификация

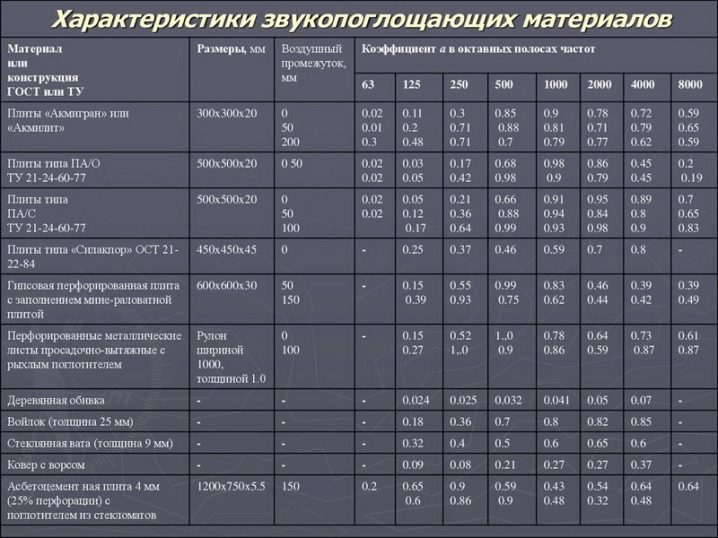

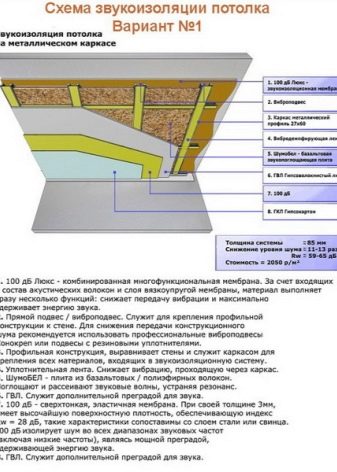

Чтобы классифицировать шумоизоляцию, можно разделить все методики борьбы с проникновением шума на две части.

Звукоизоляция – отражает звук от стены или перекрытия, что существенно препятствуют проникновению шума за конструкцию. Такие свойства имеют плотные материалы (бетон, кирпич, гипсокартон и другие отражающее, звук, материалы) Способность отражать звук определяется в первую очередь толщиной материала. В строительстве при проектировании учитывают индекс отражения строительного материала. В среднем он составляет от 52 до 60 дБ.

Принято считать подходящими для изоляции материалами те, что имеют коэффициент звукопоглощения больше 0,4.

Такое сырье делится на три вида: мягкий, твердый, полужесткий.

  • Твердые материалы производят в основном из минеральной ваты. Для большего звукопоглощения в вату добавляют наполнители, такие как перлит, пемза, вермикулит. Эти материалы имеют коэффициент звукопоглощения в среднем 0,5. Плотность составляет около 300–400 кг/м3.
  • Мягкие материалы производят на основе стекловолокна, минеральной ваты, ваты, войлока и так далее. Коэффициент таких материалов колеблется от 0,7 до 0,95. Удельная масса до 70 кг/м3.
  • К полужестким материалам можно отнести стекловолокнистые плиты, минераловатные плиты, материалы с ячеистым строением (полиуретан, пенопласт и тому подобное). Такими материалами называются материалы с коэффициентом звукопоглощение от 0,5 до 0,75.

Балки в кирпичном доме

В кирпичном частном доме перед укладкой концы укутывают рубероидом или смолят. В пространство между концом балки и кирпичом прокладывают утеплителем, чаще – минеральной ватой. Обязательно оставляют зазор для вентиляции, чтобы материал не прел и не покрывался конденсатом. Если пазы не предусмотрены, то балки своими руками фиксируют на анкеры, предварительно заделанные в кирпич или железобетон.

Утеплитель помещается точно между лагами и балками, не больше и не меньше. Допускается оставление 3-4 см для вентиляции. Пенопласт и полистирол использовать в этом случае не желательно, так как имеют плохую шумоизоляцию.

Расчет сечений балок междуэтажных перекрытий

Допускается устройство экструдированного пенополистирола и материал, подавляющий дребезжащие шумы. Дальше выкладывается древесно-стружечная плита и напольное покрытие.

При строительстве межэтажных деревянных перекрытий своими руками особое внимание обращают на места, где проходят варианты трубы: котельные, дымовые, каминные. Между балками и трубами промежуток нужно сделать не менее 0,25 м

Вокруг труб устанавливают асбестовую прокладку. Вместо асбеста можно брать базальтин.

Способ крепления деревянных балок в пазах стен

Особенности, преимущества и недостатки перекрытий из дерева

Деревянные конструкции устраиваются по балкам, которые также выбираются из этого материала. Чаще всего они используется в небольших малоэтажных домах.

Балки могут быть изготовлены из:

  • досок, толщина которых составляет от 3,8 до 5 см;
  • бруса, толщина которого составляет от 7,5 см до 17,5 см;
  • бревен;
  • проклеенного бруса;
  • клееных балок (деревянного двутавра).

Такой вид перекрытия по балкам обладает следующими преимуществами:

  • его достаточно легко сделать и смонтировать;
  • обладает хорошими теплоизоляционными свойствами;
  • дерево является экологически чистым материалом, что гарантирует отсутствие в доме вредного воздействия на организм человека;
  • можно использовать в домах, которые стоят на легком фундаменте, поскольку перекрытия не будут давать большой дополнительной нагрузки;
  • доступность.

В то же время, необходимо помнить и о недостатках данной конструкции:

  • перекрытия из дерева по балкам имеют не такую высокую прочность, как железобетонные;
  • нуждается в дополнительной обработке антипиренами – благодаря этому деревянное покрытие будет не горючим;
  • без обработки антисептиком, деревянное покрытие по балкам может быть поражено грибком, насекомыми-вредителями или плесенью;
  • из-за сырости, колебаний температур, влажности и нагрузок присутствует риск образования деформации деревянного перекрытия.

Основные этапы при монтаже перекрытия из дерева

Данный вид перекрытия устанавливается по балкам. Так что, первый шаг в технологической схеме устройства – это установка балок. Устройство этих элементов в доме происходит согласно следующей инструкции:

  • Первоначальной задачей стоит обработка древесины антисептиком. В противном случае, они будут со временем гнить, и перекрытие по деревянным балкам будет неустойчивым.
  • Концы балок срезаются по углом от 60 до 80 градусов. Помимо антисептика, они также просмаливаются.
  • Далее концы балок должны быть обернуты рубероидом.
  • В стене должны быть подготовлены ниши, глубина которых должна составлять от 15 см. В них укладываются балки. При этом зазор между стеной и балкой должен составлять от 3 до 5 см. После установки балки, он заполняется минеральной ватой.

Устройство необходимо начинать с самых крайних элементов. После того, как все они будут установлены, необходимо чтобы по балкам был одинаковый горизонтальный уровень.

В некоторых случаях, необходимо позаботиться об обеспечении большей жесткости. Для этого обычно прибегают к стальным креплениям – анкерам, скобам либо пластинам. Если анкера и пластины используются крайне редко, то скобы можно встретить достаточно часто в деревянных домах.

После завершения этих этапов, можно приступать к устройству перекрытия по балкам. В качестве настила обычно выступают листы фанеры, строганные доски либо панели OSB. Но это далеко не единственный элемент. Пирог перекрытия состоит из чернового пола, изоляции (ветро-, тепло-, гидро-), небольшого воздушного зазора и половой доски. Пирог: от верхних слоев к нижним слоям (наглядный пример):

  1. Ламинат.
  2. Подложка под ламинат.
  3. Плиты ОСП.
  4. Доска с характеристиками 50х100.
  5. Утеплитель толщиной 20 см.
  6. Брус 70х195 мм.
  7. Брус 20х20 см.
  8. Защита от ветра.
  9. Доска 25х100.

Пирог, а точнее его слои, могут немного изменяться в зависимости от конструктивных решений. В зависимости от того, какая плита используется в качестве чернового пола, рекомендуется либо покрыть финишным покрытием и класть плитку, линолеум или другое покрытие. В том случае, если сверху в качестве чернового пола выступают струганные доски, их можно покрыть лакокрасочным составом и больше ничего не укладывать.

Рекомендации от специалистов по работе с конструкциями из древесины

В том случае, если необходимо устройство перекрытия из древесины по балкам, специалисты рекомендуют придерживаться некоторых советов. Среди которых:

  • Устраивать перекрытия нужно только в тех местах, где это действительно необходимо. Излишние конструкции в декоративных или других целях будут лишь давать дополнительную нагрузку на фундамент.
  • Все элементы из дерева должны быть обработаны специальными антисептиками и защитным составом от возгорания.
  • Прежде, чем вставлять балки в бетонные или кирпичные выемки в стене, их предварительно нужно обработать специальными составами. После этого они оборачиваются рубероидом и только затем вставляются в выемки.
  • Если рядом с балками проходит дымоход, нужно помнить, что минимальное расстояние между ними должно быть не менее 25 см.

Делаем деревянное перекрытие

Какой выбрать?

Утеплитель в виде стружки или опилок считается самым старинным материалом. В областях, где сильно развито деревообрабатывающее производство, этот материал стоит очень дешево. Он отлично подойдет при создании слоя изоляции сверху деревянного перекрытия. Существенными минусом такого вида утеплителя является его высокая горючесть.

В строительной отрасли существует три вида минеральной ваты: каменная, шлаковая и стеклянная. Каменная вата получается из горных пород с добавлением глины, известняка и формальдегидов.

Существенным минусом такого материала является то, что в своем составе она содержит вредные вещества. При нагреве они превращаются в фенолы и попадают в воздух. Более безопасной считается бальзатовая вата, в ней вредных веществ гораздо меньше.

Шлаковая вата получается в результате использования доменных шлаков и прочих отходов металлургической промышленности. За счет среднего показателя тепловой проводимости и способности впитывать большой объем влаги она не подходит для утепления холодного потолка.

Явным минусом является то, что при попадании частичек материала на кожу или слизистые оболочки человека она может причинить вред здоровью. В таком случае специалисты советуют при работе с этим видом утеплителя использовать перчатки и специальные средства защиты.

Явным преимуществом ваты в качестве утеплителя дома является простота ее транспортировки и монтажа. Это возможно за счет малого веса. Вата обладает малой горючестью и при высоких температурах может только спекаться

Для хозяев загородных домов и коттеджей важно знать, что стекловата – не самый любимый материал для обитания насекомых, различных грызунов и плесени

Пенополиэтилен представляет собой вспененный ПВХ, на который нанесен слой фольги. Производитель выпускает данный утеплитель в рулонах шириной до одного метра. Можно утеплять потолок и с помощью пенопласта

Но важно знать, что в таком случае потребуется дополнительный монтаж подвесных конструкций. В частном доме также хорошо использовать пенополистирол

Он плотно прилегает и за счет хорошей плотности нередко применяется в мансарде, как основание для дальнейшей шпаклевки.

Большую популярность имеет и керамзит. Лучше, если он будет сделан из глины легкого сплава. За счет этого материал легкий и довольно пористой структуры. Производство современных утеплителей позволяет выбирать пенные средства. Многие строители рассматривают в качестве утеплителя изовер. Этот материал по многим характеристикам схож с минеральной ватой. Но он более упругий и устойчивый к нагрузкам.

Еще один достойный вариант – пенофол. Его отличительной особенностью является свойство отражать тепловое излучение. Этот материал хорошо подойдет в роли утеплителя внутри и снаружи дома. Таким средством вполне возможно утеплить весь дачный дом, а не только потолок.

Не стоит забывать и про пенополиуретан. Он представляет собой удобный и хороший по качеству материал, отвечает всем необходимым характеристикам в качестве утеплителя. Представляет собой монтажную пену, которую нужно только напылить, чтобы получить желаемый результат. Он не только утепляет, но и способствует звукоизоляции помещения.

Отличным вариантом в таком случае станет использование керамзита. Этот материал пожароустойчив и отлично защищает от влаги.

Внутри квартиры часто применяются паропроницаемые утеплители. В процессе проведения ремонтных работ мастер использует специальные материалы, которые заполняют всю площадь потолка. После этого можно приступить к отделочным работам при помощи гипсокартона.

Описание

Самым быстрым и простым методом межэтажной изоляции, является настил по деревянным балкам. Монтаж бруса через определенное расстояние не потребует больших усилий. После этого останется только заполнить образовавшиеся пустоты тепло и звукоизоляционным материалом и закрыть все отделкой пола этажа или мансарды. Дерево – это хороший проводник звука. Следовательно, если просто обшить балки между этажами деревом, тепло и звукоизоляция оставит желать лучшего.

Правильный выбор теплоизоляционного материала, необходимо проводить отталкиваясь от того, где находится перекрытие. Так, для перекрытия между этажами большое значение имеет звукоизоляция. Перекрытие между этажом и чердаком должно иметь больше теплоизоляционных качеств. В доме, имеющем отопление на всех этажах, следует учесть переход тепла в верхние этажи. В таком случае выбор в пользу теплоизоляционных характеристик материала даст возможность сохранять микроклимат каждой комнате

Большое внимание надо уделить защите тепло- и звукоизоляционного материала от влаги. Для этого применяются паро- и гидроизоляторы

Вариант №3 – теплоизоляция потолка сверху

Считается наиболее простым способом. Если потолочное перекрытие из бетонных плит или несущие деревянные балки ранее зашиты и их нет желания трогать, тогда на чердаке обустраивают обрешетку. Для ее строительства обычно берут деревянный брус, толщиной 50 миллиметров и более.

Ширину бруса, которая также является глубиной обрешетки, рассчитывают с учетом того, какой слой утеплителя нужно на потолок. К этой величине добавляют 30 миллиметров на создание вентиляционного зазора.

Далее все чердачное пространство поверх обрешетки застилают паробарьером. Не следует забывать, что мембрана этого материала пропускает пар лишь в одну сторону и перемещаться он должен только вверх. На данных изделиях всегда присутствуют обозначения, какая из сторон является паропроницаемой. Мембрану крепят на обрешетке при помощи мебельного степлера.

Затем можно засыпать или настилать утеплитель. Если используют сыпучие материалы, их высыпают, разравнивают и все готово. Что касается укладки теплоизолятора в плитах, например, минеральной ваты, то здесь приходится потрудиться.

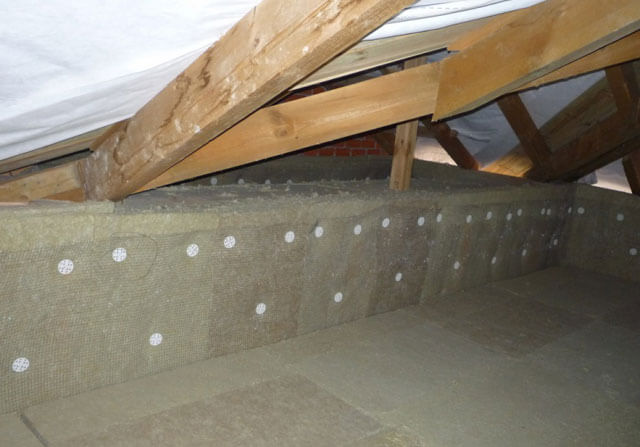

При укладке минеральной ваты обычно используют плиты, имеющие 100 – миллиметровую толщину. Их монтируют в один слой. Далее сверху помещают еще один ряд утеплителя. При этом места стыков нижнего и верхнего слоя совпадать между собой не должны. В результате получается монолитная теплоизоляция. На завершающем этапе поверх обрешетки делают черновой настил.

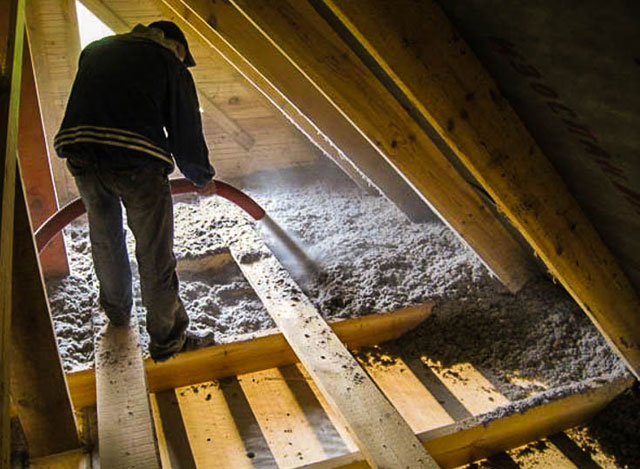

Насыпные и напыляемые утеплители

Главное преимущество насыпных материалов – простота укладки, так как их просто засыпают в межбалочное пространство. К наиболее распространенным относят:

  • керамзит – шарики небольшого диаметра, полученные путем обжига глины;
  • перлит – горную породу дробят и обжигают для получения пористой структуры. Более легкий, но, в тоже время, достаточно дорогой материал;
  • эковата – изготавливается из целлюлозы. Для огнестойкости обрабатывается специальными растворами.
  • пенопласт – легкие шарики, которые реализуются в мешках.

Напыляемый пенополиуретан – экологичный, прочный, долговечный (служит не менее 30-40 лет) утеплитель с хорошими теплотехническими показателями. Энергоэффективность обуславливается равномерным нанесением без стыков и зазоров. Нанесение не требует особых подготовительных работ, пена заполняет все неровности и пустоты, после застывания по ней можно ходить. К недостаткам ППУ относят его относительную дороговизну и необходимость использовать специальное оборудование для монтажа.

Как правильно выбрать материал для утепления потолка

Содержание материала

Утепление потолка позволит значительно сократить расходы на обогрев жилых помещений

Основная утечка тепла происходит через верхние и нижние перекрытия дома, поэтому нужно уделить внимание им обоим. Следует понимать, что утепление чердачного перекрытия требует более тщательного подхода, чем межэтажного

Дело в том, что первое всегда будет более холодным, так как рядом с ним находится крыша.

Материалы для утепления потолка в доме

При выборе теплоизоляционных материалов необходимо учитывать следующие их характеристики:

  • теплопроводность (чем она ниже, тем более качественным будет утепление);
  • коэффициент водопоглощения (важный показатель, позволяющий выбрать наименее гигроскопичный материал);
  • плотность и вес;
  • класс горючести (оптимальный Г1);
  • экологичность.

В частном доме перекрытие может быть либо бетонным, либо деревянным. В первом случае используют насыпные материалы, пенопласт, напыляемые теплоизоляторы, плотные минераловатные плиты. Для утепления деревянного перекрытия можно использовать любые доступные материалы с низким коэффициентом теплопроводности. С такими потолками работать легче и проще. Способы монтажа одних и тех же материалов для бетонного и деревянного перекрытия могут быть разными.

Для того чтобы быстрее определиться с типом утеплителя, рекомендуем ознакомиться с таблицей.

Таблица. Характеристики наиболее популярных теплоизоляционных материалов.

Материал Коэффициент теплопроводности (Вт/м*°С) Класс горючести Плотность (кг/м3)
Пенополистирол 0,035-0,039 Г2 15-25
Пенопласт 0,025 Г2 35-50
Минераловатные плиты 0,035 НГ (негорюч) 250
Минеральная вата 0,041 НГ 125
Шлак НГ 1000
Керамзит 1,148 НГ 500
Перлит 0,041 НГ 40
Вермикулит 0,05 НГ 100
Древесно-волокнистые плиты 0,09 Г2 250
Опилки 0,090-0,180 Г2 25

Варианты укладки утеплителя

В зависимости от того, какое перекрытие будет утепляться, и какие возможности есть для проведения теплоизоляционных работ, процесс проводится сверху деревянных балок или снизу. Например, перекрытие первого этажа дома, в котором отсутствует подвальное помещение, утепляется только сверху. Если подвал есть, то можно часть работ провести снизу. Рассмотрим оба варианта.

Утепление снизу

Самый простой способ сделать места для укладки утеплителя – это набить снизу по балкам доски или любой другой плитный или листовой материал: фанеру, ДСП, ОСП, профнастил и прочее. Необязательно новые, подойдут обрезки и отходы б/у.

Если в качестве слоя теплоизоляции используется минеральная вата или пенопласт, то перед тем как набивать нижнюю основу из досок, рекомендуется уложить и закрепить гидроизоляционную пленку толщиною 0,2 мм. Ее укладывают полосами поперек деревянных балок с перехлестом краев в 10-20 см. Оптимально – склеить между собой концы полос скотчем или любой липкой лентой. Основная задача гидроизоляции – не пропустить в слой утепления влажных паров воздуха, которые негативно скажутся на характеристиках той же минеральной ваты или пенопласта.

Далее работы переносятся в комнату. Утеплитель подрезается под размеры пространства между балками

Здесь важно учитывать один момент – теплоизоляционный материал должен заполнять собой все пространство, как по ширине, так и по высоте. Поэтому подрезка по ширине ведется с небольшим припуском, чтобы материал лег, потно прижимаясь к брусам

Что касается высоты, то утеплитель можно укладывать в два или три слоя.

Следующий этап – установка гидроизоляции. Используется все та же пленка, которая также укладывается поперек деревянных балок и крепится к ним степлером и скобами или маленькими гвоздиками. Обязательно скрепление краев уложенных полос гидроизоляции строительным скотчем.

Последнее – монтаж настила из досок или листовых, плитных материалов.

Утепление сверху

Отличается этот вариант от предыдущего двумя позициями.

  1. Для создания ниши, куда будет закладываться теплоизоляционный материал, необходимо сделать конструкцию, состоящую из черепных брусков, поверх которых укладывают доски, фанеру или любой другой плоский материал.

Черепной брусок, прикрепленный к нижнему краю балки перекрытия

  1. Нижний слой гидроизоляции укладывается поверх собранной конструкции ниши с крепления к боковым поверхностям деревянных балок.

Этот вариант утепления перекрытий дома чуть сложнее первого, но у него есть и свои плюсы. Один из них – меньший расход теплоизоляционного материала, потому что толщина слоя уменьшается на толщину черепного бруска (50 мм).

Обратите внимание на фото ниже. Здесь показано, как можно сформировать нишу из досок, уложенных по черепным брускам

Нарезанные под требуемый размер доски укладываются поперек балок и крепятся к брускам саморезами или гвоздями.

Сборка чернового пола по черепным брускам

Касаемо укладки гидроизоляции. Чтобы было понятно, что собой будет представлять этот слой, уложенный на пол по балкам перекрытия, посмотрите на фото ниже. На нем четко видно, как надо укладывать пленку, чтобы создать все условия для монтажа минеральной ваты или другого плитного материала. Пленка должна формировать нишу для закладки, поэтому ее укладывают с провисом.

Гидроизоляционная мембрана, уложенная поверх балок перекрытия

Все остальные операции проводятся по технологии первой схемы. А именно:

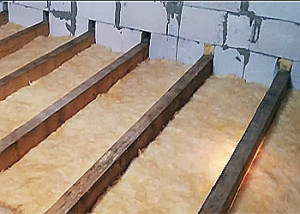

Монтаж утеплителя между несущими балками перекрытия

утеплитель укладывается в образованные ниши с плотным прижатием к брусам;

Укладка гидроизоляционной пленки

сверху уложенного теплоизоляционного слоя и перекрытия укладывается гидроизоляция;

Монтаж деревянного настила

поверх собранного пирога утепления укладываются доски в качестве защитного настила (пола).

Предлагаем посмотреть видео, как правильно провести утепление пола чердачного помещения со стороны чердака.

Утепление деревянных балок по потолку

Необходимо отметить, что потолок, собранный по балкам перекрытия, должен быть более презентабельным, чем нижняя часть подвала. Поэтому его собирают из обрезных или шпунтованных досок толщиною 25 мм или из фанеры толщиною 10 мм.

Крепление элементов обшивки производится практически без зазоров (1-2 мм в качестве компенсации от температурного и влажностного расширения) оцинкованными саморезами по дереву. Теплоизоляционный материал укладывается со стороны этажа выше.

Монтаж деревянных перекрытий между этажами

Балки из древесины укладывают на расстоянии 0,6; 0,8; 1,0 или 1,2 метра друг от друга (таблица подбора балок для межэтажных и чердачных перекрытий). Чем больше ширина пролета и сечение балки, тем меньшим должен быть этот промежуток. Исключением может быть чердачное перекрытие, где расстояние между элементами можно увеличить до 1,5 метров. Брусья (бревна) монтируют вдоль короткой стороны помещения перпендикулярно его длине, максимально соблюдая параллельность друг к другу. В первую очередь закрепляются крайние балки, правильность положения которых проверяется строительным уровнем. Затем укладываются элементы от краев к центру с соблюдением расстояния между ними. Также нужно проверять горизонтальность балок и при необходимости подкладывать под их концы обрезки досок, защищенные гидроизоляцией.

В конструкциях наружных стен необходимо оставлять специальные ниши глубиной  150-200 мм, в которые в последующем закладываются брусья. Длина опорной части должна быть не менее 120 мм, но не более 180 мм с таким расчетом, чтобы между стеной и балкой в нише оставалось 20-30 мм зазора. При укладке в стены из кирпича или других блочных материалов каждую третью балку необходимо закрепить с кладкой. Концы брусьев со стороны как внутренних, так и наружных стен перед укладкой обертывают двумя-тремя слоями рубероида или покрывают битумной мастикой. Это снижает вероятность гниения древесины. Оставшиеся пустоты в нише заполняются утеплителем (минеральной ватой или пенопластом) и герметизируются.

Установка деревянного перекрытия в паз стены:

Межбалочное заполнение выполняется из двух слоев: наката (настила) и теплоизоляции. Для первого слоя используются деревянные щиты и доски. Накат крепиться на бруски сечением от 50 × 50 мм, которые прибивают к боковым сторонам балок. Снизу межэтажное перекрытие подшивается досками, древесностружечными плитами (ДСП, ОСП) или плитами гипсокартона. Все эти материалы играют роль чернового или чистового потолка. При желании оставить балки натуральными и видимыми, чистовою подшивку следует выполнять к каркасу (бруску), прикрепленному к внутренней части бруса выше нижней плоскости перекрытия.

Деревянное перекрытие между этажами в разрезе:

Поверх наката укладывается пароизоляция и плиты из минеральной ваты, экструдированного пенополистирола, пенопласта, перлита. Укладывать плиты утеплителя нужно максимально плотно друг к другу. Толщина слоя любого материала для межэтажного перекрытия должна составлять как минимум 100 мм, а для чердачного и надподвального — 200-250 мм. Более точный расчет требуемого утеплителя и его необходимой толщины можно выполнить в программе теплотехнического расчета ТеРеМОК.

Если есть необходимости усилить деревянное перекрытие между этажами с большим пролетом, тогда рекомендуется балки укладывать по перекрестной схеме, перпендикулярно друг другу. Однако такой способ увеличит трудоемкость работы, ведь придется не только устанавливать больше балок, но и выполнять вырезы в них (в узлах пересечений), затем стягивать их хомутами или проволокой. Правда, сами балки в таком случае как в продольном, так и в поперечном направлениях можно укладывать реже. И все же значительно проще снизить шаг балок и уложить большее их количество, уменьшая межбалочное пространство. Другой способ решения вопроса — выбрать элементы с большим сечением или укрепить балки по бокам дополнительными накладками из досок.

Технология утеплительных работ

Деревянные межэтажные перекрытия – наиболее часто встречающийся вариант в индивидуальном домостроении. Их конструкция одинакова и в деревянном, и в газобетонном доме. Она представляет собой плоскость с ребрами жесткости, между которыми и укладывают материал, используемый для утепления. Схема перекрытия дома представлена на рисунке ниже (рис. 6).

При устройстве чердачных и подвальных перекрытий балки обычно оставляют с одной стороны незашитыми, что вносит коррективы в технологию производимых работ – для утепления пола насыпными и плитными материалами (керамзитом, минеральной ватой), требуется устройство дополнительного фальшпола между балками. Но тип материала вы вольны выбирать сами, опираясь на знание их свойств.

Утепление пола

Для этих работ лучше всего использовать вспененный полиэтилен. Все работы ведутся из подполья. От рулона отрезается кусок, равный длине промежутка между балками. Удобнее всего закреплять его строительным степлером, используя скобы высотой, равной двум толщинам материала. Применять фольгированный материал нецелесообразно – в подполе нет источника лучистой энергии.

Утепление межэтажных перекрытий

Утеплитель между этажами должен играть роль и звукоизоляции, поэтому использование пенопластов для этой цели нежелательно. Лучший вариант – минеральная вата или керамзит .

Керамзитовая засыпка (рис.7) может быть слишком тяжела. Чтобы она не оторвала материал потолка в нижнем помещении, на балки приколачиваются рейки сечением 2 на 2 см. По ним выкладывают доски, которые будут служить основанием для неё. Гидроизоляция не требуется, но поверх керамзита надо уложить геотекстиль (нетканый материал), исключающий попадание пыли в помещение.

Минеральная вата (рис.8) требует гидроизоляции и сверху, и снизу (поступающий с нижнего этажа воздух насыщен влагой). В качестве оригинального решения гидроизоляции, позволяющего совместить приятное с полезным, между балками, прямо на доски потолка нижнего этажа, укладывается фольгированный вспененный полиэтилен (фольгой вниз). Минеральную вату можно класть прямо на него, если это рулонный материал. Плита более плотная и тяжелая. Поэтому надо поступить так же, как и в случае с керамзитом – приколотить черепные бруски и уложить на него дощатую обрешетку. Тогда между слоем пенофола и перекрытием останется пространство, необходимое фольге для отражения лучистой энергии. Без соблюдения этого условия она работать не будет.

Сверху минеральную вату накрывают пленкой. Она играет роль гидроизоляции, а также предотвращает попадание в помещение механических частиц (стекловолокна) и летучих веществ из пропитки. Пленка может быть как обычная, так и мембранная, пропускающая пар в одном направлении. Она укладывается непроницаемой для воды стороной вверх, к полу (рис.9).

Утепление чердачного перекрытия

Утепление чердачного межэтажного перекрытия по деревянным балкам венчает все работы. От его качества во многом зависит количество топлива, затрачиваемого на отопление – более половины всего тепла уходит именно через эти ворота.

Если чердачное помещение не отапливается, и этаж нежилой, то для теплоизоляции можно использовать и опилки (рис.10) – большая открытая площадь гарантирует их полную просушку. Но лучше этот материал использовать в качестве дополнительного, а основным будет пенопласт (рис.11).

Первым укладывают слой фольгированного полиэтилена. Пенопласт легок, поэтому черепные бруски к балкам можно не приколачивать и дополнительную обрешетку не устраивать. Плиты пенопласта кладутся поверх них, стыки – в том числе и со стенами – заливаются монтажной пеной, в результате чего образуется сплошное теплоизоляционное покрытие без швов. Если используется дешевый упаковочный пенопласт (на сломе видны шарики), то поверх него насыпается слой опилок, который не только увеличивает теплоизоляционные свойства, но и защищает пенополистирол от разрушающего воздействия солнечного света. Экструдированный строительный – на его срезе видны пузырьки-многогранники – более стоек, но и его присыпать опилками не помешает.

На чердаке поверх утеплителя обязательно устраивают дощатые трапы, чтобы можно было ходить, не разрушая структуры и не утаптывая теплоизолирующий слой.

Предложенная технология утепления перекрытий испробована на практике и дает хорошие результаты.

Типы перекрытий из дерева

В домах имеется подвальное помещение и чердачное пространство, а нередко оборудуют мансарду. От этого зависит тип перекрытия, к которому в разных случаях предъявляются разные требования.

Существует следующее подразделение несущих сводов по видам:

  1. Межэтажное перекрытие, не требующее хорошего утепления, так как оно разделяет жилые зоны. Основным требованием является хорошая звукоизоляция.
  2. Чердачное, отделяющее от чердака жилые помещения. В зависимости от того, отапливаемый чердак (мансарда), или в помещении под крышей нет отопления, выполняется настил из необходимого изоляционного материала. Но в обязательном порядке применяется слой пароизоляции, исключающий образование конденсата.
  3. Подвальное или цокольное, служащее границей между подвалом. Здесь на первом месте стоит теплоизоляция, отсекающая поступающий снизу холод.

В зависимости от предъявляемых требований к настилу, добавляются определенной толщины слои утеплителя, пароизоляционные либо звукоизоляционные материалы.

Песок в качестве звукоизоляционного слоя

Звукоизоляцию песком используют давно, потому что материал обладает способностью поглощать и низкие, и высокие звуки. В своей массе он пористый с мелкими ячейками внутри между частицами. Именно там, отражаясь от стенок воздушной камеры, происходит гашение звуковых волн.

Но у песка есть несколько отрицательных характеристик:

  • большой удельный вес, что требует сооружения перекрытий с использованием мощных балок и чернового основания (потолка);
  • высокая теплопроводность, утепление перекрытий песком сделать невозможно, придется добавлять дополнительно слой теплоизоляционного материала;
  • если не собрать герметичную конструкцию, заделав все щели и отверстия, то песок будет проникать в помещения дома.

Песок используется в качестве звукоизоляционного слоя в деревянных перекрытиях

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
