Вес 1 м2 профлиста: таблица и особенности

Саморезы для крепежа


вид крепежного элемента

Сегодня выбор саморезов для фиксации профнастила довольно большой. И нужно знать, что для любого вида работ есть отдельный тип саморезов, который отличается своими характеристиками и параметрами. Так, саморез для крепежа профлиста на кровлю и саморез для крепежа на заборе – это разные виды крепления.

И если вы купите крепежный элемент неправильно, то трудно гарантировать надежность и прочность фиксации листов.

Делаются саморезы из углеродистой оцинкованной или нержавеющей высококачественной стали. В комплекте самореза находится неопреновая прокладка. Наличие этой прокладки дает возможность сделать место крепежа герметичным. Некоторые изготовители крепежа, чтобы конструкция крыши или ограждения имела более привлекательный вид, покрывают головку крепежного элемента полимерной краской. Краска применяется такая же, как и для окрашивания листов. Потому после вкручивания саморез почти незаметен.

Всего саморезов для крепежа профнастила есть три вида:

  • Для крепежа на крыше коньковых элементов и доборных. Эти саморезы характеризуются большой длиной.
  • Для крепежа металлических изделий. Также этот саморез применяют, если нужно закрепить профнастил к конструкции, когда на него действует сильное ветровое давление. Шаг резьбы на этом саморезе редкий.
  • Для крепежа изделий к деревянным каркасам. У этого самореза шаг резьбы также редкий, это дает возможность обеспечить надежность крепления. Этот саморез легко вкручивается даже в древесину очень твердых пород дерева.

Все три вида крепежа имеют специальное сверло-наконечник, за счет которого не нужно в скрепляемых элементах предварительно делать отверстие. А насадка-шестигранник легко фиксируется в патроне шуруповерта, что значительно облегчает процесс крепежа.

Стандартные и максимальные габариты профлиста: общий и рабочий

Часто производители выпускают материал согласно техническим условиям (ТУ), а не только по ГОСТу. ТУ увеличивает возможности производителя, поскольку можно самостоятельно выставлять размеры, требования к качеству.

Поэтому, если в сопроводительной документации указаны ТУ, то лучше сразу ознакомиться с ними.

Разберем подробнее размерные параметры профильных листов.

Ширина

Важно различать:

  1. Геометрическую или общую. Указывается заводом-изготовителем. Проверить на соответствие можно рулеткой.
  2. Рабочую. Имеется в виду площадь обшиваемой поверхности без монтажных расходов материала.

Фото: полезная и общая ширина профилированного листа

В зависимости от торговой марки ширина варьируется от 600 до 1850 мм.

Разница в ширине металлического профиля позволяет определять точное количество листов, нужных для обшивки крыши.

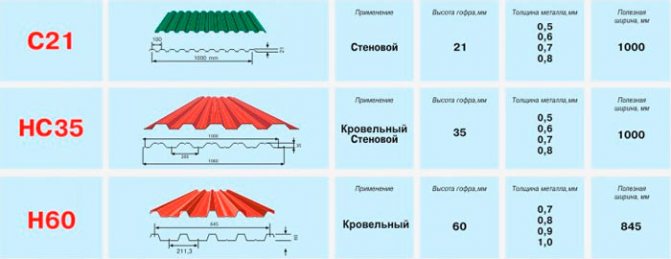

Примеры профнастила разных марок с указанием ширины приведены ниже в табл. 1.

Таблица 1 ‒ Ширина профнастила

Марка Общая (геометрическая) ширина, мм Рабочая ширина, мм
С8 1250 1150
С21 1050 1000
НС35 1060 1000
МП20  1150 1100

Общая ширина у марки НС35 ‒ 1060 мм, у Н75 ‒ 800 мм.

Длина

Схема укладки профнастила на стропильную систему

В зависимости от производителя (по требованиям ГОСТа) бывает от 2,4 до 12,6 м. Возможно изготовление на заказ профлиста с большим размером листа.

Считается, что для настила кровли в частном доме нужна максимальная длина ‒ 1200 мм. На некоторых участках можно обойтись листами 500-1000 мм. Нарезка листов происходит с шагом 0,5 м. С помощью предварительно составленного чертежа получится точно определить количество и размеры профнастила.

Толщина

Стандартными считаются показатели 0,5, 0,55 мм. Встречаются в продаже листы толщиной:

  • 0,35 мм;
  • 0,75 мм;
  • 0,8 мм;
  • 1 мм;
  • 1,2 мм.

При выборе толщины профлиста нужно учесть следующее:

  1. Материал толщиной менее 0,5 мм не пригоден для обшивки кровли. Подойдет при отделке фасадов, возведении временных заборчиков, строительстве хозблоков, сараев.
  2. Чем толще сталь, тем тяжелее выходит лист.
  3. Утолщенная сталь более устойчива к коррозии. Даже пораженная ржавчиной прослужит дольше.

Фото: измерение толщины листа микрометром

Вес

Определяется разновидностью профлистов. Рост толщины, длины, ширины материала влияет на его вес.

Средний вес 1 кв. м составляет от 7 до 11 кг. Если сравнивать с металлочерепицей, то квадратный метр черепицы весит 43 кг.

Средний вес 1 кв.м стенового (С) профлиста  –  5,5‒7,5 кг.

Иногда данные указывают на 1 погонный метр.

Чтобы облегчить процесс подсчета, можно воспользоваться одним из строительных калькуляторов, что есть в интернете.

Габариты листа и его вес

Самый качественный профнастил изготавливается в соответствии с ГОСТ номер 24045-94. В этом нормативном документе регламентируются основные габариты металлопрофиля и его масса. У каждой разновидности профилированных изделий есть своя маркировка. Первая буква в обозначении указывает на сферу использования материала, например, С – стеновой, Н – несущий, НС – универсальный. За буквенным обозначением следует цифра, которая указывает на высоту гофры профиля.

Удельный вес профнастила можно узнать из таблицы ниже:

Маркировка Толщина, мм Полная ширина, мм Вес метра длины, т Масса 1 м ², т
Профлист С8 0,5 1155 Вес профнастила С8: 0,0054 т 0,0047 т
0,55 1155 0,0059 т 0,00513 т
0,7 1155 0,0074 т 0,00643 т
Профлист С10 0,5 1022 0,00477 т 0,00477 т
0,55 1022 0,00521 т 0,00521 т
0,7 1022 0,0065 т 0,0065 т
0,55 мм 918 мм 0,0052 т 0,0054 т
0,7 918 мм 0,0056 т 0,0066 т
Металлопрофиль

С21

0,5 1051 0,0054 т 0,0054 т
0,55 1051 0,0059 т 0,0059 т
0,7 1051 0,0074 т 0,0074 т
0,6 1051 мм 0,0063 т 0,0063 т
Н57 профлист 0,55 801 0,0054 т 0,0074 т
0,6 801 0,0056 т 0,0061 т
0,7 801 0,0065 т 0,0086 т
0,8 801 0,0073 т 0,0098 т
Н60 металлопрофиль 0,7 902 0,0073 т 0,0088 т
0,8 902 0,0084 т 0,0099 т
0,9 902 0,0092 т 0,0111 т
Н75 профилированный лист 0,7 800 0,0074 т 0,0098 т
0,8 800 0,0084 т 0,0112 т
0,9 800 0,0093 т 0,0125 т
Н114 профлист 0,8 646 0,0083 т 0,013 т
0,9 0,0092 т 0,0156 т
1,0 0,0103 т 0,0172 т
0,8 807 0,093 т 0,0125 т
0,9 0,0105 т 0,0130 т
1,0 0,0117 т 0,0154 т
НС35 0,6 1060 0,0063 т 0,0063 т
0,7 1060 0,0074 т 0,0074 т
0,8 1060 0,0084 т 0,00084 т
НС44 0,7 1052 0,0083 т 0,0083 т
0,8 1052 0,0094 т 0,0094 т
С18 0,6 1023 0,0063 т 0,0063 т
0,7 1023 0,0074 т 0,0074 т
С15 профилированное изделие 0,6 940 0,0054 т 0,0054 т
0,07 см 0,00655 т 0,0068 т
0,6 1018 0,0064 т 0,0064 т
0,07 см 0,0074 т 0,0074 т
С44 металлопрофиль 0,7 1047 0,0074 т 0,0074 т

Как видно из предложенной выше таблицы, профнастил С8, вес которого минимальный, самый легкий среди профилированных листов. Вообще вес 1 м2 металлопрофиля не такой уж большой, если его сравнить с другим кровельным покрытием:

  • вес 1м2 цементно-песчаной штучной черепицы составляет 25 кг;
  • масса квадратного метра кровельного шифера равна 12 кг;
  • необходимое количество натуральной черепицы для покрытия одного квадрата кровли весит 50 кг;
  • если сравнить сланцевую кровлю и профлист, вес первого покрытия значительно больше и составляет 52 кг.

Именно поэтому, если возникает вопрос, какой легкий кровельный материал выбрать, чтобы излишне не нагружать стропильную систему и несущие конструкции постройки, выбор падает на металлопрофиль.

Как видите, среди всех преимуществ, которыми обладает профнастил, вес и жесткость – можно назвать главными. Однако при выборе кровельного профнастила не нужно отдавать предпочтение листу с наибольшей толщиной. Необходимо соблюдать баланс необходимой жесткости и достаточной легкости. Для хозяйственных и одноэтажных сооружений можно выбрать изделие с толщиной в пределах 0,05-0,06 см. Крышу двухэтажного частного дома можно покрыть металлопрофилем толщиной 0,07-0,08 см.

Профнастил С10 — виды и использование в строительстве

Еще одна причина высокой популярности профнастила С10 — это его универсальность. Он применяется практически во всех областях строительства домов, в частности:

  1. Кровельный настил по сплошной обрешетке или с шагом обрешетки до 0,5 м при больших углах наклона крыши.
  2. Быстровозводимые временные здания и сооружения, малые архитектурные формы, торговые павильоны.
  3. Различные каркасные конструкции.
  4. Щитовые конструкции для ограждений и заборов.
  5. Стеновые ограждения (утепленные и неутепленные).
  6. Заборы индивидуальных жилых домов, промышленных и гражданских зданий.
  7. Облицовка стен при утеплении реконструируемых зданий.
  8. Изготовление утепленных стеновых конструкций по технологии «сэндвич».
  9. Сборные сэндвич-панели заводского изготовления.
  10. Подшивные потолки различной сложности.

Изготавливается профлист С10 по ГОСТ Р 52246-2004 из холоднокатаной стали с горячим цинковым покрытием. Наибольшим спросом пользуется оцинкованный профнастил С10 с полимерным покрытием. Защитно-декоративные покрытия не только делают его внешне привлекательным, но и существенно увеличивают срок службы профлиста.

Профнастил С-10 с полимерным покрытием может быть как односторонним, при этом внутренняя сторона покрыта специальным лаком, так и двусторонним. Второй вариант используется, в основном, для заборов, чтобы обеспечить одинаковую эстетичность ограждению с обеих сторон.

Помимо увеличения срока службы, полимерный профнастил С10 намного лучше оцинкованного выдерживает механические, химические и климатические воздействия. Толщина некоторых покрытий достигает 200 мкм, что делает такой металлопрофиль необыкновенно износостойким.

Некоторые производители, например Grand Line, выпускают фигурный профнастил С10 специально для строительства заборов индивидуальных жилых домов. Реже встречается так называемый «евроштакетник» — когда профилированный лист разрезается на отдельные полосы, которые затем прикрепляются на поперечные лаги, полностью имитируя обычный штакетник. В качестве основы для этих видов профнастила всегда используется полимерный профлист С10, а не оцинкованный вариант.

Советы по выбору

Разумеется, необходимо выбирать продукцию крупных и солидных фирм. Многие из них ведут самостоятельную разработку новых рецептур и технологий. Часто точные составы красителей, иных покрытий и способы их нанесения держатся в секрете, что позволяет добиваться исключительного эффекта. Расцветка определяется вкусами потребителей и дизайнерскими концепциями. Полезно, чтобы профнастил гармонично соответствовал окружающим изделиям и конструкциям.

Выпуском профлиста занимаются многие предприятия в десятках стран. Отечественная продукция уверенно соперничает с турецкими и китайскими изделиями. Неплохие товары поставляются из Индии и Южной Кореи. Но необходимо внимательно изучать ассортимент поставляемого листа.

Особенности материала

Важно! Профлист – это доступный, востребованный, практичный и привлекательный кровельный материал, формируемый с использованием прокатной стали небольшой толщины, представленной прямоугольными листами. Во время его изготовления непременно используется специальный пресс, за счет которого выдавливается на листе трапециевидный профиль

Для производства его применяется оцинкованная сталь, причем сверху она обязательно покрывается полимерами или разными защитными лакокрасочными составами

Во время его изготовления непременно используется специальный пресс, за счет которого выдавливается на листе трапециевидный профиль. Для производства его применяется оцинкованная сталь, причем сверху она обязательно покрывается полимерами или разными защитными лакокрасочными составами.

Важно! На рынке можно найти профилированные листы, являющиеся несущими, стеновыми или универсальными, причем они имеют значительные отличия по стоимости, удельной массе и по другим параметрам, читайте подробнее про виды профлиста

К плюсам применения профлистов относится:

  • небольшой вес профнастила, который меньше других материалов, предназначенных для формирования кровли, поэтому снижаются затраты на транспортировку и формирование системы стропил;
  • вес профилированного листа на 1 м2, который часто используется не больше 10 кг;
  • долгий срок службы, обусловленный стойкостью покрытия перед коррозией, изменениями температуры, плесенью и гниением;
  • материал отличается надежностью и прочностью за счет хорошей несущей способности, поэтому даже значительная нагрузка от снега не станет причиной разрушения покрытия;
  • легкость и оперативность монтажа профнастила, поэтому крыша может быть покрыта данным материалом любым владельцем своими руками, причем для этого не надо пользоваться специализированными инструментами.

Важно! За счет того, что металлопрофиль обладает небольшой массой, с его помощью получается легкая кровля, идеально подходящая для разных сооружений

Вес профлиста, таблицы

Немаловажным параметром при выборе строительного материала является его вес. Вес зависит от сплава, высоты профиля, толщины листа. Профнастил марки «С» является самым лёгким, один погонный метр его весит в диапазоне 4,46-8,38 килограмм. У несуще-стенового профлиста вес также начинается с 4,46 кг. за погонный метр и может достигать 9,5 килограмма у листов с высокой гофрой. Несущий профлист изготовлен из более толстого металлопроката, следовательно имеет самый большой вес. Начиная от 5,63 килограмма для листов Н57 и достигает 18,09 килограмма марки Н153. Узнать вес профнастила без труда можно в интернете. В качестве примера приведём несколько таблиц наиболее распространённого материала разных марок.

Таблица 1

Таблица 2

Таблица 3

Для определения веса квадратного метра профилированного листа масса одного погонного метра умножается на общую длину.

При покупке профилированного материала необходимо учитывать, что монтаж листов производится внахлёст. Обязательно нужно проверять качество листов, они должны быть с ровными краями и одной толщины. Для кровли следует использовать профлист, вес которого составляет 5-6 кг. за кв.м. Использование профнастила в строительстве даёт возможность самостоятельно выполнять большой объём строительных работ к примеру на приусадебном участке или в частном жилом доме. Знание основных параметров листа, таких как толщина, вес, длина позволяет выбрать оптимальный вариант из предлагающихся на рынке.

Обычно, вес 1 м2 профнастила составляет 5-7 кг. Легкость материала является одним из его основных достоинств.

В данной статье мы расскажем об основных преимуществах, которые можно получить за счет низкого веса, а также об основных параметрах некоторых марок материала. Профнастил изготавливают из тонких стальных листов, прошедших этап профилирования — выдавливания продольных углублений с помощью специальных роликов. Чтобы знать, сколько весит профлист, необходимо учитывать толщину металла, который использовался при производстве.

Профиль может иметь различную форму:

  • трапециевидную;
  • волнообразную;
  • прямоугольную.

Профнастил обладает высокой жесткостью, а это позволяет монтировать его без применения дополнительных каркасов. При этом лист не провисает и сохраняет свою устойчивость к динамическим нагрузкам. А ввиду того, что вес профнастил 1 м2 сравнительно малый, то это позволяет значительно снизить нагрузку на фундамент и опорные конструкции.

Маркировка профлиста и ее расшифровка

Маркировка профлиста также описана в ГОСТе. В нем указываются все необходимые данные, кроме веса. А так, есть все размеры профлиста, название защитного покрытия с обеих сторон. Но чтобы читать расшифровку, надо знать на какой позиции какие символы, что отображают. Внешний вид маркировки профлиста на рисунке.

Как расшифровать маркировку профлиста и где тут указаны его размеры

На первой позиции стоит тип листа. Он прописан в предыдущем пункте: С — стеновой, НС — универсальный, Н — для настила. Конкретная область применения не указывается, но эту информацию обычно дают производители.

Размеры профлиста и материал

Вторая позиция тоже не вызовет много вопросов. Тут указаны размеры профлиста в миллиметрах. Только порядок величин необычный. Сначала указывается высота. Имеется в виду высота профиля. Затем идет ширина и толщина листа металла. Длина не указывается, обычно она обговаривается при поставке, так как может изменяться в широких пределах. Например, Н44-1000-0,8. Это несущий профиль с высотой волны 44 мм, шириной листа 1000 мм, из металлического листа толщиной 0,8 мм.

Такой профлист рекомендован для забора. Учтите, что чем выше высота профиля, тем жестче будет ограждение. Ну, и толщина листа тоже играет роль

На третьей позиции стоят буквы, по которым можно определить материал заготовки. То есть, какое первичное защитное покрытие было нанесено на металлический лист:

  • Если сталь оцинкованная, не стоит ничего.
  • Электролитическая оцинковка — ЭОЦП.
  • Алюмоцинковое покрытие — АЦ.
  • Алюминиевое покрытие — АЛ.
  • Алюмокерамическое — АК.

Например, Н57-750-0,8 АЛ. С размерами профнастила все ясно: высота листа 57 мм, ширина 750 мм, толщина стали 0,8 мм. Буквы АЛ обозначают покрытие алюминием. С этим, наверное, тоже понятно.

Лакокрасочное покрытие

В четвертой и пятой позиции отражен тип нанесенного лакокрасочного покрытия. Все типы красок и грунтовок, которые разрешает ГОСТ, приведены в таблице. В ней же отображена стойкость к химическому воздействию в зависимости от типа первичного защитного покрытия на металле.

Наименование и обозначение краски Обозначение грунтовки Толщина покрытия в мкм Стойкость к агрессивным средам при нанесении на цинковое покрытие Стойкость к агрессивным средам при нанесении на алюмоцинковое покрытие Стойкость к агрессивным средам при нанесении на алюминиевоепокрытие
Без покрытия неагрессивная слабоагрессивная с ограничениями слабоагрессивная с ограничениями
Эмаль ГФ-2017 10-12 мкм неагрессивная слабоагрессивная с ограничениями слабоагрессивная с ограничениями
Полиэфирсиликоновые эмали МЛ-1202 ЭП-0200 25-34 мкм слабоагрессивная слабоагрессивная слабоагрессивная
Акрилсиликоновые эмали АС-1171, АС-5122 ЭП-0200 25-30 мкм слабоагрессивная слабоагрессивная слабоагрессивная
Органодисперсные краски ОД-ХВ-221 АК-0138 40-50 мкм слабоагрессивная слабоагрессивная слабоагрессивная
Эпоксидная грунтовка ЭП-0140 70-80 мкм слабоагрессивная слабоагрессивная слабоагрессивная
Полихлорвиниловые пластикаты ПЛ_ХВ-122 АК-0138 180-220 мкм слабоагрессивная неагрессивная с ограничениями неагрессивная с ограничениями

Но стандарт разработан давно, а обновляются ГОСТы редко. За это время появились более надежные, чем краски, полимерные покрытия. Грубо говоря, профлист с полимерным покрытием к стандартным не относится. Но листы с полимерным покрытием более стойкие к выцветанию, лучше переносят погодные воздействия, ультрафиолет, более стойкие к механическим воздействиям. Так что не сказать, что они плохие. Дороже. Да. Но по эксплуатационным характеристикам лучше.

Покрытие не определить по внешнему виду. Отличить можно только оцинкованный от окрашенного

Вот такие еще покрытия могут быть:

  • Пурал. Обозначается PUR. Высокая стойкость к механическим воздействиям, истиранию.
  • PVDF. Поливинилиденфторид. Высокая стойкость к ультрафиолету. Хорош для кровель.
  • PVC (или ПВХ). Поливинилхлорид. Высокая степень защиты от коррозии. Хорош в регионах близких к морю.
  • AC. Акрил. Самое недорогое из полимерных покрытий. По отношению к вышеперечисленным уступает по стойкости к выцветанию и степени защиты.

В общем, саму маркировку профлиста и что она скрывает рассмотрели. Самое интересное, что обычно указывают только первые две позиции. Например, С 18-100-0,9, НС 44-100-0,6. Остальное надо либо смотреть в описании, либо узнавать у продавцов и дилеров.

Положительные характеристики П-листа

Стоит упомянуть о положительных и отрицательных характеристиках. К положительным моментам употребления в строительстве профлистов можно отнести:

  • незначительный вес, заметно меньший, чем прочие материалы, которые предназначены для основания кровли, а этот факт позволяет заметно снизить расходы на его перевозки и организацию стропильной системы;
  • масса наиболее часто применяемого профлиста, размер которого 1 на 1 м², не превышает десяти кг;
  • продолжительный период службы, который обусловлен такими свойствами, как устойчивость антикоррозийного напыления к температурным перепадам, а также к появлению бактерий, вызывающих плесень и процессы гниения;
  • стройматериал выделяется прочностью и износостойкостью за счет отличной несущей способности, а это значит, что даже существенная нагрузка не окажется предпосылкой для разрушения напыления и быстрого износа материала;
  • легкость и скорость сборки, — по этой причине покрытие может быть сформировано при помощи профлиста самостоятельно, при этом не потребует использования каких-то специальных инструментов.

Для чего определяется масса листа?

Вес данного кровельного материала считается небольшим по сравнению с другими аналогичными материалами. Расчет массы требуется для решения множества вопросов:

  • какими параметрами должна обладать стропильная конструкция, чтобы она справлялась с массой кровли и разными нагрузками от снега, ветра и других атмосферных воздействий;
  • какая нагрузка будет влиять на стены и фундамент строения, причем этот момент должен продумываться до непосредственного возведения сооружения;
  • как будет осуществляться транспортировка и поднятие листов на крышу.

Важно! Наиболее востребованным считается профнастил, обладающий небольшой массой, так как он подходит для разных стропильных систем и не оказывает значительное воздействие на конструкцию дома. Таким образом, знать, сколько весит профнастил, необходимо для разных целей

Это позволяет правильно рассчитать нагрузку на стропила и стена дома. Вес зависит от толщины листа и марки материала. Расчет должен производиться до непосредственного приобретения листов

Таким образом, знать, сколько весит профнастил, необходимо для разных целей. Это позволяет правильно рассчитать нагрузку на стропила и стена дома. Вес зависит от толщины листа и марки материала. Расчет должен производиться до непосредственного приобретения листов.

Положительные характеристики П-листа

Стоит упомянуть о положительных и отрицательных характеристиках. К положительным моментам употребления в строительстве профлистов можно отнести:

  • незначительный вес, заметно меньший, чем прочие материалы, которые предназначены для основания кровли, а этот факт позволяет заметно снизить расходы на его перевозки и организацию стропильной системы;
  • масса наиболее часто применяемого профлиста, размер которого 1 на 1 м², не превышает десяти кг;
  • продолжительный период службы, который обусловлен такими свойствами, как устойчивость антикоррозийного напыления к температурным перепадам, а также к появлению бактерий, вызывающих плесень и процессы гниения;
  • стройматериал выделяется прочностью и износостойкостью за счет отличной несущей способности, а это значит, что даже существенная нагрузка не окажется предпосылкой для разрушения напыления и быстрого износа материала;
  • легкость и скорость сборки, — по этой причине покрытие может быть сформировано при помощи профлиста самостоятельно, при этом не потребует использования каких-то специальных инструментов.

ГОСТ на профнастил

Основным документом, регламентирующим производство и монтаж профилированных листов на территории Российской Федерации – ГОСТ 24045-2016 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства». На рынке стройматериалов покупатель может также найти профлисты, изготовленные по техническому условию ТУ 1122-079-02494680-01.

ГОСТ 24045-2016 содержит в себе все понятия, связанные с производством профнастила:

  • гофр: Продольная складка стального листа трапециевидной формы, изготавливаемая гибкой листа на специальных прокатных станах.
  • капиллярная канавка: Продольная складка по одному из краев профилированного листа, накрываемая гофром продольного стыка соседнего кровельного листа и предназначенная для отвода капиллярной влаги, проникающей по нахлесточному стыку профилей во внутреннее пространство кровельной конструкции.
  • ребро жесткости: Продольный элемент профлиста, ужесточающий изделие;
  • редуцированная площадь: Часть площади поверхности профиля, полученная при исключения части профиля, которая потеряла местную устойчивость;
  • рельефная штамповка: Получение выпуклого рельефа в листовой заготовке для улучшения сцепления профлиста с другими поверхностями;
  • перфорация: Сверление отверстий в различных местах профиля для обеспечения специальных требований, в число которых входит звукоизоляция.
  • ГОСТ на профлист предусматривает критерии классификации изделий, указанные в разделе «Виды профлистов» этой статьи.

На представленном выше чертеже – общей схеме расположения гофров профиля – В1 — монтажная ширина профиля; В — общая ширина; h — высота профиля; t — толщина профиля; s — шаг гофров; а и b — ширина полок профиля (в ряде случаев а = b); a1 и а2 — ширина крайних полок гофров профиля; С — наружная (лицевая) сторона профиля; D— обратная сторона профиля.

На приведенных выше чертежах изображена примерная схема изображения остальных элементов изделия.

Ширина полок гофров профиля, расположенных в одной плоскости, должна быть одинаковой.
Разница по ширине между крайними полками должна быть не менее 2 мм.

Разница по ширине между продольными ребрами жесткости должна быть не менее 10 и не более 200 мм.

Угол а между полками и стенками гофров должен быть не менее 95° и не более 130° для настилов или не более 135° для стен и ограждений.

Монтажную ширину профилей В1 равна расстоянию между серединами крайних полок. Общую ширину профиля В равна расстоянию между кромками или отгибами крайних полок.

Полки и стенки гофров профиля могут быть плоскими, с ребрами жесткости высотой до 10 мм, с рельефной штамповкой для повышения сцепления с бетонными и железобетонными конструкциями.

Гофрированные профили, используемые для кровли, оснащаются по одному из краев дополнительным элементом для отвода капиллярной влаги, проникающей под наружную поверхность кровельного настила (капиллярная канавка).

Примеры капиллярной канавки.

Примеры капиллярной канавки

К исходным материалам, из которых изготавливается профлист, предъявляются следующие требования:

При поставке профнастила в комплекте содержатся:

  • однотипные листы, выполненные с использованием одинаковых материала исходной заготовки и лакокрасочного покрытия;
  • крепежные изделия, если таковые необходимы получателю;
  • Документы, в которых содержится информация о поставляемом продукте.

Упаковку профилей выполняют по чертежам предприятия-изготовителя. Упаковка должна обеспечить сохранность изделий от повреждений, а также от смещения листов в пакете относительно друг друга. Прием профилей осуществляется партиями, контроль которых осуществляется следующими методами:

ГОСТ 24045-2016 содержит также справочную информацию о технических характеристиках профнастила:

Как делают профнастил?

Изготовление профилированного стального листа осуществляется с использованием специального промышленного оборудования, автоматически выполняющего большую часть задач. Именно здесь из обычного стального полотна получают гофрированное, с определенным типом рельефа. Оцинкованный металл проходит через валы профилекатного станка, затем поступает на гильотину, осуществляющую раскрой под нужный размер.

Изделия марки Н60 чаще всего реализуется в окрашенном виде. Нанесение внешнего декоративного слоя осуществляется путем распыления полимерной смеси под давлением или через процесс электролиза. Полученное покрытие приобретает механическую и коррозионную стойкость. Окрашивание производится по 1 или 2 сторонам листа.

Технические характеристики

Размеры

Уже название марки показывает, как сказано выше, что высота гофры (то есть волны) равна 2 см. Полезная рабочая ширина листов равняется 110 см. Полная ширина составляет 114 см (разница приходится на внешний участок). Обычная толщина профиля минимум 0,045 и максимум 0,07 см. Что касается длины, то она варьируется в широких пределах от 50 до 1400 см, хотя в практических целях материал более 600 см откровенно непрактичен, нужен только в отдельных случаях.

Вес

Определить, сколько весит конкретный лист, не так уж и сложно. Установление массы завязано на размер и удельную плотность материала. Пусть имеется профлист величиной 1х2 метра. Необходимо массу 1 пог. м профиля заданной толщины умножить на длину. Есть и другая методика: тяжесть участка площадью 1 м2 со все тем же слоем умножают на показатель полезной ширины; при вычислениях такими способами результаты могут не сходиться, что легко устраняется элементарным округлением цифр.

Основные параметры профлиста С20 жестко заданы в актуальном ГОСТ 24045, принятом в 1994 году. Также продукция должна соответствовать и нормам ТУ-11 2000-004-1394544-06. Для листов с цинковым покрытием разрешено применять сталь, отвечающую государственному стандарту 52246, действующему с 2004 года. При оформлении материала в ярких цветах для большего декоративного и защитного эффекта надлежит применять сталь, нормированную по ГОСТ 52146-2003.

Профнастил С20 может быть окрашен в коричневый тон и в другие цвета по выбору заказчика. Сравнительно малая толщина позволяет подгонять листы непосредственно на месте, применяя простейшие ручные инструменты. Легкость обеспечивает простоту транспортировки и складирования. Стандартизированные размеры подобраны таким образом, чтобы число стыков сводилось к минимуму. Потому трудоемкость работ и опасность нарушения герметичности резко уменьшаются.

В пользу подобного материала также свидетельствуют:

  • возможность повторного использования;

  • длительный период эксплуатации;

  • ветровая и дождевая стойкость;

  • сравнительно доступная цена.

Разновидности саморезов

Существует три разновидности саморезов для закрепления профилированного листа:

  • Для фиксации листов к деревянному каркасу. Такие саморезы имеют редкий шаг резьбы, за счет чего обеспечивается надежность крепежа. Их можно без особых проблем вкрутить в даже в древесину самых твердых пород.
  • Для закрепления листов к металлу. Саморезы этого типа также применяют при закреплении профлиста к конструкции, на которую действуют серьезные ветровые нагрузки. Такие крепежи имеют редкий шаг резьбы. При изготовлении наконечника-сверла делают особую заточку. Она исключает повреждение структуры материала в ходе монтажа.
  • Саморезы, которыми фиксируют коньковые и доборные элементы на крыше здания. Такие крепежи имеют большую длину.

Все вышеописанные виды саморезов содержат особый наконечник-сверло, поэтому в фиксируемых элементах не нужно заранее делать отверстия.

Также саморезы имеют головку- шестигранник, которая без труда крепится в патроне шуруповерта. Это в значительной степени упрощает монтажные работы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
