Антенны для цифрового тв на даче: как выбрать и установить

Особенности выбора ТВ-антенны для дачи

Как правило, все современные дачи расположены в определенном удалении от крупных и цивилизованных городов, где осуществляется распространение телевизионного сигнала. Именно поэтому, чтобы на даче хорошо принимал телевизор надлежащий сигнал, требуется наличие мощного преемника. Рассмотрим более детально, какие нюансы следует учитывать при выборе, какую телевизионную антенну установить:

Следует понимать, что для хорошей трансляции, необходимо рассматривать лучшую по мощности установку.
Как правило, здесь используются телевизионные наружные антенны большого радиуса действия.
Важно подобрать подходящие антенны для установки на даче, в соответствии со своими требованиями к сигналу.
Выбор следует сделать среди топовых производителей подобного оборудования для своего телевизора.
Выбирать преемники следует исходя из ценовой политики, так как не все приспособления по карману пользователям.
Важно помнить, что здесь необходимо расположить антенну, как можно выше, поэтому используется соответствующая мачта для ТВ преемника.

Установите ТВ антенну на дачу

Немаловажно обращать внимание на качество изготовления, а также материал, который используется при производстве.
Отдельно следует учитывать качество проводов, так как от них напрямую зависит транслируемая картинка на экран.
Отдельного внимания заслуживает установка приспособления, а кроме того его последующая настройка.
Дополнительно, при подборе устройства рекомендуется брать во внимание разновидность сигнала (цифровой или спутниковый).

Учитывая все эти особенности при выборе аппарата, присутствует возможность выбрать для себя наиболее удачный вариант телевизионного преемника, который поможет обеспечить удаленное от крупных городов строение хорошим телевидением

Отдельное внимание здесь рекомендуется обратить на совместимость устройств, так как не ко всем версиям телевизоров подходят современные и мощные преемники цифрового или аналогового сигнала

Установка антенны

Перед началом всех работ, полезно все винтики, гаечки, соединения антенны промазать «Мовилем» или «Литолом», чем-нибудь похожим по свойствам. Если выбрана активная антенна, плату лучше загерметизировать силиконом. После такой обработки антенна прослужит не год, а значительно дольше.

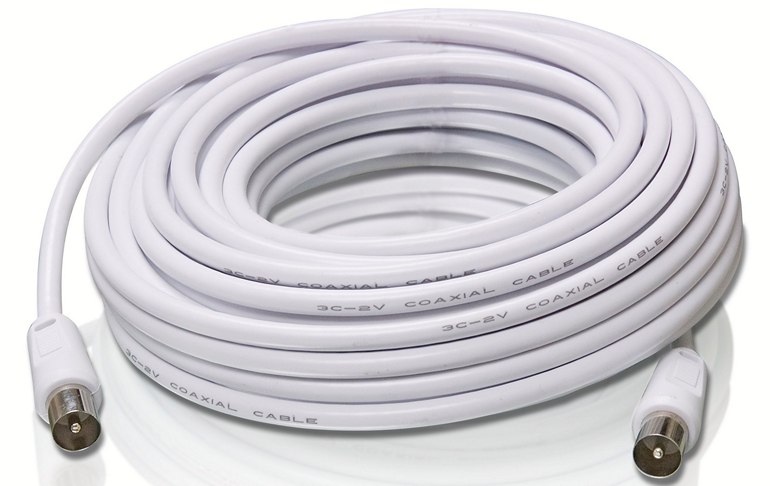

О том, какой кабель использовать для подключения. Тут лучше не пытаться экономить: будут слишком большие потери. Потому берите фирменные SAT 50 или SAT 703. От качества кабеля и качества соединений «картинка» зависит не меньше, чем от приема.

Телевизионная антенна для дачи: где и как установить

Место установки выбирается с учетом того, куда вам нужно будет направить антенну. Если кровля и ветровые нагрузки позволяют, закрепить ее можно на кровле. Для того чтобы поднять приемник выше, антенну крепят на мачту. Для этого есть специальные зажимы.

В некоторых случаях приходится поднимать антенну как можно выше — в низинах или если деревья перекрывают прием. Тогда пригодятся телескопические штанги

Мачты есть металлические сборные, есть телескопические — складывающиеся. Этот вид удобнее, особенно если антенна с приемником — периодически нужно будет менять плату, а демонтировать полностью мачту всякий раз — удовольствие то еще. Телескопические мачты можно опустить, раскрутив фиксирующее кольцо. Закрепленная на верхушке антенна опустится вместе с верхушкой штанги.

Если поднимать высоко не нужно, можно использовать деревянный брус или ошкуренный ствол молодой сосны. Это — совсем дачный вариант. Можно использовать стальную трубу не очень большого диаметра или уголок. Вариантов море. Выбранную опору нужно закрепить. Способы крепления представлены на рисунке.

Как установить мачту для антенны

Чаще всего встречается крепление антенны на фронтоне. Оно реализуется проще всего, но только в том случае, если отделка или материал стен позволяет. Так не крепят на стенах, обшитых сайдингом, и на стенах из газобетона — слишком сложно. Тогда вариант — закрепить штангу к трубе, к стропилам, или на растяжках к кровельному материалу.

Способы крепления антенны к фронтону здания: из железа и дерева

При креплении к фронтону расстояние между крепежом должно быть не меньше 1,5 метров. Если ни один из этих способов по каким-то причинам не может быть реализован, можно попытаться установить антенну на растущем вблизи мощном дереве. Прикрепить антенну можно будет к стволу, и подрезать ветки, мешающие приему. Иногда это — самый лучший способ.

Как закрепить штангу на растяжках

Крепление кабеля

При установке антенны, кабель опускают вниз вдоль штанги. Его крепят хомутами каждые 50-80 см. Спустив кабель до уровня кровельного материала, его по гребню (чтобы снегом сходящим не оторвало) подводят к кронштейну, при помощи которого спускают с кровли. Кронштейн крепят над окном вблизи телевизора. Кабель в помещение заводят через отверстие в оконной раме. С наклоном вверх сверлят дыру чуть большего диаметра, чем диаметр кабеля. Так капли дождя не будут попадать внутрь рамы. Кабель перед рамой должен чуть провисать — так даем свободу на температурные изменения.

Как правильно установить антенну на даче: закрепляем кабель правильно

Если телевизионная антенна для дачи неактивная, усилитель установлен на чердаке, кабель от антенны выводят к нему, а от усилителя — к телевизору.

Один совет: при прокладке, нужно избегать крутых изгибов. Минимальный радиус — не менее 5 диаметров кабеля. При крепеже скобами, не стоит его пережимать.

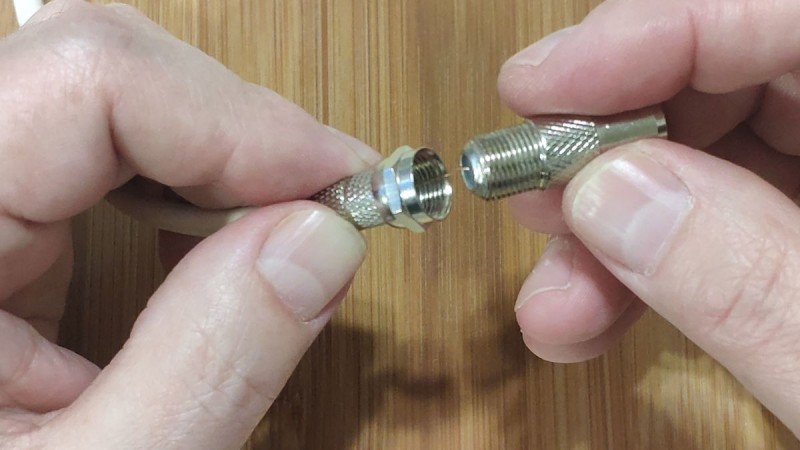

Как разделывать и соединять антенные кабели смотрите в видео.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер канала Частота канала Длинна вибратора — от одного до другого конца трубок, см Длинна кабелей для согласующего устройства, L1/L2 см
1 50 МГц 271-276 см 286 см / 95 см
2 59,25 МГц 229-234 см 242 см / 80 см
3 77,25 МГц 177-179 см 187 см / 62 см
4 85,25 МГц 162-163 см 170 см / 57 см
5 93,25 МГц 147-150 см 166 см / 52 см
6 175,25 МГц 85 см 84 см / 28 см
7 183,25 МГц 80 см 80 см / 27 см
8 191,25 МГц 77 см 77 см / 26 см
9 199,25 МГц 75 см 74 см / 25 см
10 207,25 МГц 71 см 71 см / 24 см
11 215,25 МГц 69 см 68 см / 23 см
12 223,25 МГц 66 см 66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

  1. Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
  2. Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
  3. Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
  4. Несколько хомутов или металлических полос для закрепления труб на держателе.
  5. Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом  (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

Типы антенн

В деревнях, находящихся далеко от крупных городов, кабельное телевидение недоступно для использования. Это указывает на необходимость использования подходящей антенны. Все приемники ТВ-сигнала можно условно разделить на несколько групп, в зависимости от главных характеристик.

По расположению

По типу расположения антенна для телевизора на дачу может быть:

  • встроенной;
  • комнатной;
  • уличной.

Каждый из этих вариантов обладает своими характеристиками, создающими конкретные условия для приема телевизионного сигнала.

Устройство встроенного типа располагается на корпусе телевизора в виде телескопической трубки. Такими приемниками ТВ сигнала оснащены современные модели переносных и автомобильных ЖК-телевизоров. Для подобных устройств характерны компактность, удобство использования, а также небольшой вес.

Комнатные телеантенны для дачи подойдут владельцам участков, находящихся в непосредственной близости от передающей вышки. В условиях приема слабого сигнала комнатные антенны оснащают специальным усилителем, который обрабатывает и повышает качество волны. К этому типу приемников относят ресиверы для цифрового ТВ. Такие приставки совместимы со всеми моделями современных телевизоров.

Стационарная антенна уличная для телевизора сможет улавливать сигнал на большом расстоянии от телевизионной вышки. Монтируют конструкцию на крыше коттеджа или специальной мачте. Это позволяет принять стабильный сигнал и передать его по кабелю на телевизор. Высота расположения телеантенны наружного типа напрямую зависит от расстояния до вышки. Чем больше этот показатель, тем выше будет монтажная высота. Внешние телеантенны обязательно оснащают защитой от молний.

По типу сигнала

Этот критерий показывает, какой тип ТВ-сигнала будет принимать телеантенна.

Выделяют 3 разновидности устройств:

  • аналоговые;
  • цифрового типа;
  • комбинированные конструкции.

Подобное разнообразие позволяет организовать телевещание в любом населенном пункте.

Аналоговая

Уличная антенна для телевизора на дачу этого типа позволит принимать ТВ-волну в метровом диапазоне. Подобные устройства принято использовать в деревнях, находящихся далеко от города. МВ-сигнал принимает и комнатная аналоговая антенна с увеличенной длиной усов. В отдаленных населенных пунктах аналоговое телевиденье остается единственным доступным вариантом вещания.

Цифровая

Современные антенны для цифрового ТВ на даче принимают сигнал в дециметровом диапазоне. Подобное оборудование совместимо только с телевизорами, поддерживающими эту функцию. Цифровая антенная может использоваться в зоне действия ЦТВ. Для цифровых принимающих устройств характерны небольшие габариты и низкая стоимость. Это повышает популярность антенн для приема цифрового телевидения DVB T2 на дачу среди населения.

Комбинированная

Антенны смешанного типа можно назвать универсальным устройством, принимающим телевизионный сигнал в метровом и дециметровом диапазоне. Комбинированная антенна для частного дома представляет собой особую конструкцию, включающую 2 отдельных приемника ТВ-волны. Это позволяет одновременно передавать аналоговое и цифровое телевидение на разные телевизоры.

По возможностям

По типу обработки сигнала антенны бывают:

  • пассивными;
  • активными.

Они отличаются устройством конструкции и возможностями.

Пассивного типа

Подобные принимающие сигнал устройства имеют элементарную конструкцию. Они предназначены только для приема телевизионной волны. Отдельные модели телеантенн оснащают фильтром, отсекающим посторонние шумы.

Активного типа

Современные антенны с усилителем для дачи обрабатывают принятый сигнал путем увеличения его мощности. Далее мощный ТВ-сигнал передается по кабелю к телевизору. Для подобных устройств характерно наличие усиливающей платы, которая запечатывается в отдельный корпус. Эта коробка крепится на основную конструкцию активной антенны. На плату питание подается через отдельный блок.

Список каналов цифрового эфирного телевидения

Теперь самое интересное: ?

Так как моя дача в пригороде Уфы, и пишу я по своему опыту, значит,  и рассматриваю я цифровое эфирное телевидение в Уфе. Но насколько я понимаю, список каналов по всей России будет такой же за редким исключением, поэтому информация будет полезна всем, а не только жителям Башкортостана.

У нас на даче ЦТВ показывает 20 каналов: по 10 на каждом мультиплексе.

Список каналов цифрового телевидения

Вот полный список каналов в Уфе:

1 «Первый Канал»
2 «Россия 1»
3 «Матч ТВ»
4 «НТВ»
5 «Петербург-5 канал»
6 «Россия К»
7 «Россия 24»
8 «Карусель»
9 «Общественное телевидение России»
10 «ТВ Центр – Москва»
11 «РЕН ТВ»
12 «СПАС»
13 «Первый развлекательный СТС»
14 «Домашний»
15 «ТВ-3»
16 Пятница
17 «ЗВЕЗДА»
18 «МИР»
19 «ТНТ»
20 «Муз ТВ»

Надеюсь помог вам разобраться во всех нюансах цифрового ТВ. Если есть вопросы, пишите, обязательно постараюсь вам помочь.

Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками

Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.

Ее описание можно найти в статье журнала Радио №11 за 2000 год.

Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.

На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:

  • D1-D3 — пассивные элементы;
  • V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
  • R — функция экрана от помех.

Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.

Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.

Частота канала, МГц: Расчитать

Для частоты 626 МГц я получил такие величины.

По ним и собрана моя антенна Туркина.

Ее сборку начинал с подготовки основания для вибраторов. Взял обычную сосновую рейку, провел на ней линию расположения колец, разметил все основания для центров отверстий.

Высверлил их тонким сверлом ручной дрели, чтобы выдержать достаточную точность расстояний.

Для каждого кольца вибратора откусил необходимую длину проволоки из меди сечением 2,5 квадратных миллиметра.

Согнул их кольцами и залудил концы для обеспечения надежной пайки.

Вставил кольца в отверстия. Спаял заранее залуженные концы, собрал схему крепления вибраторов.

Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.

Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.

Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.. Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова

Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.

На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.

Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.

Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.

Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.

Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.

Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.

Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.

При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.

Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.

Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.

Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.

Пошаговая инструкция по изготовлению

Чтобы смастерить комнатную антенну для цифрового ТВ из кабеля, необходимо иметь под рукой следующее:

  • кусок коаксиального кабеля длиной 2,5–3 м;
  • нож;
  • маркер для разметки;
  • линейку;
  • штекер для подключения готовой антенны к телевизору или приставке;
  • 5 минут свободного времени.

Схема надрезания кабеля

Цифровая антенна из кабеля изготавливается так:

  1. От конца кабеля делается отступ на 50 мм. На этом участке снимается внешняя изоляция, аккуратно, так, чтобы не повредить оплетку.
  2. Оплетка и фольга отгибаются в сторону.
  3. Срезается внутренняя изоляция, зачищается центральная жила.
  4. Оплетка, фольга и жила туго скручиваются в один жгут, чем плотнее, тем лучше.
  5. От конца зачищенной изоляции делается отступ в 220 мм, ставится отметка. Откладывается отрезок в 20 мм и рисуется вторая отметка.
  6. На получившемся участке срезается наружное защитное покрытие и убирается экранировка. Внутренняя изоляция и центральная жила должны остаться целыми.
  7. От конца защищенного участка отмеряется еще 220 мм, ставится отметка и дополнительно откладывается 10 мм.
  8.  На этом участке операция повторяется: убирается внешняя изоляция. Однако здесь оплетка должна остаться нетронутой.
  9. Конец, с которого начиналась работа (тот, где жила и оплетка свиты вместе), аккуратно и туго закручивается вокруг 10-мм участка, где обнажена оплетка (лучше использовать пассатижи, но можно и руками).
  10. В результате должно получиться аккуратное кольцо из кабеля – это и есть антенна.
  11. На свободный конец кабеля надевается RF-штекер (папа).

Антенна для цифрового ТВ, сделанная своими руками из кабеля, в целом готова и ей можно пользоваться.

Однако просто держать в руке кабельное кольцо плоскостью в сторону ретранслятора не очень удобно, поэтому можно изготовить из фанеры или плотного картона держатель – кольцо такого же диаметра на ножке длиной 4–5 см.

Это нужно для того, чтобы избежать деформации получившейся плоской антенны. Она накладывается на кольцо и закрепляется с помощью клея или изоленты, свободный конец кабеля прокладывается вдоль ножки. Сама же она крепится уже к подставке той конструкции, которую вы придумаете.

Также дополнительно провод можно покрасить. Это необязательно, но поможет избежать помех из-за касания проволокой токопроводящих поверхностей. Дело в том, что высокочастотный сигнал распространяется в основном по поверхности проводника, и тут могут возникнуть ненужные наводки.

Кроме того, если при этом залить герметиком или термоклеем место соединения, то в результате будет уже не комнатная, а уличная антенна.

Удалось поймать 20 цифровых каналов?

Да!Нет!

Параметры телесигнала

Уровень отображает мощности телевизионного сигнала в цифровом формате. Этот показатель определяется не пользователем. Чтобы провести расчет, откройте главное меню ресивера, а затем воспользуйтесь соответствующей опцией.

Качество – наиболее важный показатель. Чтобы избежать всевозможных помех и сбоев, придется хорошенько поработать. В результате качество покажет, насколько телевизионный сигнал пригоден для декодирования без каких-либо ошибок. Ресивер в автоматическом режиме рассчитает значение рассматриваемого параметра, после чего выведет всю необходимую информацию на экран.

Когда частота необходимого мультиплекса настроена, на экране телевизора будет отображаться уровень и качество сигнала. Чтобы улучшить прием, достаточно просто повернуть антенну или же изменить месторасположение устройства. Так и проводится настройка антенны – нужно просто крутить ее и следить за изменением четкости изображения.

Природные факторы, в особенности сильный ветер, существенно влияют на качество сигнала. Поэтому если вам удалось подобрать оптимальное расположение для телеантенны, постарайтесь зафиксировать устройство, чтобы в дальнейшем она не меняла направленность и качество сигнала, оставалось на максимально высоком уровне.

Тестирование телевизионных антенн показывает, что желательно их размещать вдали от металлических конструкций и как можно выше. Как добиться приема максимально качественного сигнала и каких ошибок следует избегать?

Разумеется, что сначала необходимо подобрать оптимальное место для антенны. Ее направленность должна соответствовать точке нахождения телевизионной вышки. Высокие заграждения, холмы, деревья – все это потенциальные преграды, негативно отражающиеся на качестве сигнала.

В том случае, если вы живете в частном доме, и у вас металлическая крыша, расположите антенну как можно дальше, в противном случае сигнал будет постоянно блокироваться, что негативно отражается на качестве телевещания.

Чтобы не усугубить ситуацию, правильно протяните кабель:

  • ни в коем случае не стоит использовать кабель, которому больше 5-10 лет;
  • не приобретайте самый дешевый шнур, у которого отсутствует оплетка;
  • нельзя делать острые заломы и чрезмерно сильно укорачивать купленный кабель;
  • не нужно скручивать оставшийся провод в бухту.

Виды усилителей антенн для дачи

Невзирая на идентичную конструкцию и предназначение, усилители для антенн отличаются по некоторым параметрам.

Первый из них – коэффициент усиления. Характеристика отвечает за мощность приемника (прием и расшифровку принимаемого импульса с номинальным качеством). Степень усиления зависит от номинала напряжения, которое не добавляется к антенному показателю («усилок» всегда должен быть мощнее, иначе его эффективность нивелируется).

Электропитание

Усилитель должен подключаться независимо от антенны, иначе резко повышается шумность в проводе. Современные модификации изготавливаются с разным параметром питания:

  1. Преобразователи на 12 В удобные и дешевые. В современных телевизорах предусмотрены внедренные версии, к которым подсоединение усилителя осуществляется напрямую (через отдельный вход). Основное предназначение – агрегация с комнатными антеннами в помещениях.
  2. Пятивольтные устройства обладают уменьшенным энергопотреблением, что снижает перегрев оборудования. Недостаток – подключение только к сети через питающее приспособление и индивидуальную розетку. Они подходят для организации ТВ-трансляций в общественных заведениях (отелях, барах).

Конструкция

Усилители бывают внедренного или автономного типа. Первые версии предпочтительнее, поскольку комплектуются с учетом параметров приемника, в который внедряются. Такая конструкция именуется активной.

Автономные элементы подходят для антенн пассивной конфигурации. Выбирать прибор следует внимательно, сопоставляя его возможности с характеристиками телевизора и антенны. Большинство отдельных усилителей относится к комнатным пространственным устройствам для обслуживания стандарта DVB-T2. Они агрегируют с отражающими импульсами, отличающимися повышенным уровнем шума.

Как работают

Диапазонные усилители функционируют в аналоговых, цифровых, спутниковых частотах. Их эффективность максимально проявляется для приема сигнала в определенном волновом диапазоне. Второй вариант – широкополосные модификации, способные усиливать мощность приема в любой частотной конфигурации. Приборы дороже, потребляют больше энергии, не пользуются особым спросом и полноценно практически не используются.

Какие антенны лучше

Как обычно, кроме типа оборудования приходится выбирать производителя. И это, пожалуй, ничуть не проще. Помочь могут рекомендации. На форумах популярных производителей несколько:

  • Lokus (Локус). Антенны Российского производства. Широкий ассортимент, невысокие цены (от 480 рублей до 1,7 тыс. рублей). Есть как активные — со встроенным усилителем, так и пассивные.
  • Гарпун. Тоже антенна российского производства. Принимает в зонах ДМВ и МВ диапазона. Выпускаются только в пассивом виде, предназначены для установки в зонах неуверенного приема. Розничная цена — Гарпун-0416 — 1500 рублей, Гарпун-1028 — 2300 рублей.
  • Антенны «Дельта» производства ЗАО «НПП ОСТ». Тут ассортимент очень широк. Есть как узконаправленные только для МВ или только для ДМВ диапазонов, так и широкополосные. Причем ДМВ антенны могут быть использованы для приема сигнала DVB-T2 цифрового телевидения. Многие модели оснащены F-коннектором — устройством, через которое подключается кабель: при монтаже не нужно ее разбирать, чтобы подключить его. Очищенный от изоляции проводник вставляете в гнездо. Все. Кабель подключен.
  • GoldMaster (ГолдМастер). Отзывов мало, но по имеющимся, принимает надежно даже в зоне неуверенного приема. Даже во время дождя качество сигнала почти не падает. Картинка по-прежнему остается четкой, без «снега».

Все остальные производители особой популярностью не пользуются.

Для неактивных антенн нужны еще и усилители. Тут тоже есть свои предпочтения:

  • Домовой усилитель LHA;
  • TERRA (Терра);
  • Мощные усилители с низким уровнем шумов Бриз, Alcad (Алкад).

Выбор антенны – с усилителем (активной) или без усилителя (пассивной)

Следующим шагом будет выбор антенны – с усилителем (активной) или без усилителя (пассивной). Обычно антенны с усилителями используют в местах слабого приема сигнала. Для того чтобы проверить силу сигнала, можно воткнуть в гнездо антенны ТВ кусок провода и попробовать настроить любые несколько каналов. Если получилось, то прием довольно стабильный и будет достаточно антенны без усилителя. Но случается, что метровые каналы принимаются в хорошем качестве, а дециметровые – в плохом или вовсе не принимаются. Тогда следует выбирать широкополосную антенну, оснащенную только дециметровым усилителем. Выбирая антенну для дачи, нужно ориентироваться на расстояние, разделяющее ТВ и ретранслятор. Чем оно больше, тем мощнее требуется усилитель. Недостатком активных антенн является то, что усилители выходят из строя раньше самих антенн, и если такая антенна установлена довольно высоко, будет проблематично выполнить замену усилителя.

5 Universal (90 см)

Цифровая антенна Universal предназначена для работы с приёмниками и спутниками операторов «Триколор ТВ» и «НТВ Плюс», для чего частенько устанавливается на дачных участках (преимущественно около города). Изготавливается из листового алюминия толщиной 0,8 миллиметра с однократным покрытием антикором. Обладает высокой парусностью, из-за чего требует усиленного закрепления на стендах или кронштейнах в стену.

Universal позиционируется потребителями как неплохая, но неполноценная замена офсетных антенн фирмы «Супрал», поскольку обладает слегка пониженными характеристиками надёжности. Несмотря на обработку антикоррозионными составами Universal требует частого обслуживания, преимущественно в зимний период. Колебание температур в сочетании с осадками сильно вредят защитной оболочке основного металла, из-за чего повторная обработка может пригодиться уже через год после начала эксплуатации.

Как сделать антенну для цифрового телевидения своими руками: пошаговая инструкция

Чтобы, исходя из частотных карт, вычислить длину отрезков кабеля для антенны, нужно использовать формулу определения длины волны:

λ=300/F, где F — частота передаваемого сигнала в МГц.

Например, для частоты 546 МГц длина волны получается около 550 мм. Именно такой отрезок кабеля нужно использовать для получения первой окружности антенны.

Для приема второго мультиплекса с частотой 498 МГц длина антенного кабеля должна составлять около 600 мм.

Первый шаг — отрежьте кабель нужными отрезками. В нашем случае это 550 и 600 мм. После этого каждый конец кабеля освобождается на 15 мм от внешней оплетки, а экранирование скрутите в тугую косичку и залудите паяльником. Центральную часть провода оставьте не тронутой в оплетке. Она не понадобится.

Второй шаг — спаяйте правый конец залуженной косички экрана одного провода с другим, затем также поступите с левыми концами кабеля. Центральные провода антенного кабеля не трогайте. Их даже можно обмотать изолентой, чтобы концы не соприкасались друг с другом.

Таким образом, основа нашей концентрической антенны сделана.

Третий шаг — сверните оба отрезка в кольца и расположите концентрически, т.е. одно кольцо внутри другого, например, на картонке из под обуви и закрепите ближе к концам упаковочными проволочками.Дело остается за малым — подсоединением антенного кабеля, ведущего к вашему телевизору и изоляцией оголенных контактов.

Четвертый шаг — возьмите ваш антенный кабель необходимой длины, зачистите его оба конца от внешней оплетки примерно на 15 мм. Конец кабеля, ведущий к антенне, зачистите особым способом: оплетку экранирующего кабеля скрутите в тугую косичку и залудите.

А центральный провод зачистите от оставшейся оплетки на 10 мм, оставив около 5 мм оплетки для зашиты от замыкания с проводом экрана.

Пятый шаг — подведите антенный кабель с подготовленными концами к полученной ранее антенне из концентрических колец и скрутите конец оплетки от него с концом от левой части антенны, спаяйте полученное соединение.

Шестой шаг — изоляция оголенных проводов. Для этих целей можно использовать изоленту или клеевой пистолет (если он у вас есть).Второй провод — центральную жилу кабеля, скрутите с концом оплетки правой части антенны и спаяйте соединение. Таким образом, вы получите припаянную оплетку экрана к левой части кольца, а центральную жилу — к правой части контура.

Седьмой шаг — подсоединение кабеля к антенному штекеру. Для этого обрежьте примерно на 15 мм внешнюю пластиковую оболочку кабеля и выверните наизнанку экранирующую проволоку, натянув ее на оболочку. Аккуратно зачистите на 10 мм центральную жилу. Вставьте ее в центральную часть штекера (если конструкция позволяет), а затем навинтите внешнюю экранирующую гайку, чтобы она плотно охватила экранирующую часть провода. Остатки экрана можно аккуратно отрезать.

Таким образом, наша универсальная антенна для приема двух диапазонов частот готова к использованию внутри помещения. Антенна не требует усиления и дополнительных блоков питания. Но в плотной городской застройке все еще остается вопрос, как правильно установить антенну для цифрового телевидения. Для этого попробуйте экспериментальным путем определить место наилучшего приема.

Если ваш телевизор не оснащен современным ресивером для приема эфирного цифрового телевидения стандарта DVB-T2, потребуется докупить этот блок. Какой из них лучше всего работает вы можете почитать в нашей статье.

Если вы считаете процедуру самостоятельного изготовления антенны сложной, готовую антенну для приема DVB-T2 можно купить примерно за 400-1200 рублей. Например, такую:

Как выбрать приставку для цифрового телевидения: самые важные нюансы

Фото: компании-производители, Андрей Киреев

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
