Антенна харченко для цифрового телевидения своими руками
Содержание:
- Другие варианты антенн для DVB-T2
- Рекомендации к использованию
- Самые мощные наружные антенны
- Тестирование антенны
- Изготовление самодельной антенны
- Как сделать самостоятельно
- Устройство для приема цифрового телевидения
- Теоретическая часть
- Как улучшить ослабленный сигнал антенны
- Сборка антенны для DVB-T2
- Изготовление рефлектора
- Подготовительная стадия
- Принцип работы

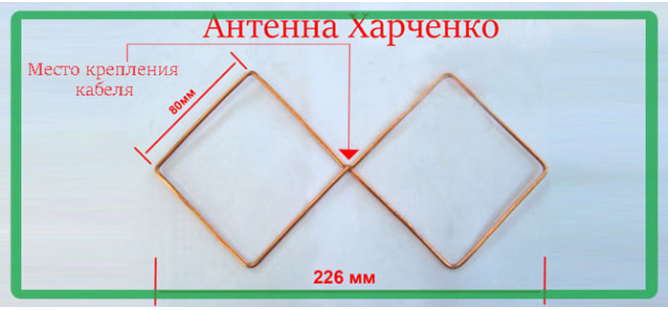

- Антенна Харченко для цифрового ТВ своими руками
- Улучшение скорости интернет-соединения антенной Харченко
Другие варианты антенн для DVB-T2
На практике нашли применения и другие дальнобойные конструкции с коэффициентом усиления до 10–15 дБ, способные работать на расстоянии до 50–60 км от ретрансляторов. Многие из них даже не названы в честь своих разработчиков, но это не уменьшает их эффективности. Наиболее распространены:
Простейшая спиральная антенна, сделанная из силового провода, диаметр которого всего 2 мм. С него даже не потребуется снимать изоляцию
Обращаем внимание, что повышение коэффициента достигается увеличением количества витков. Так, при 12 витках провода показатель может достигать 14 дБ
Размер также зависят от частоты принимаемых каналов. Для Московской области моно принимать диаметр кольца 17,7 см при шаге навивки 13.7 см. В качестве рефлектора используют лист тонкого металла или обычную решетку от гриля. Самодельные логопериодические антенны более сложны в сборке, но обеспечивают хорошее качество приема практически в любых условиях. Такое устройство состоит из нескольких элементов (вибраторов), закрепленных на основании с определенным шагом. Для приема 1–32 каналов в диапазоне частот 530–626 МГц рекомендованы следующие размеры и расстояния в миллиметрах:
Номер вибратора | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
Длина | 171,5 | 159,3 | 147,9 | 137,3 | 127,5 | 118,4 | 109,9 |
Расстояние | 71,9 | 66,7 | 62 | 57,5 | 53,4 | 49,6 | |
Номер вибратора | 8 | 9 | 10 | 11 | 12 | 13 | |
Длина | 102,1 | 94,8 | 88 | 81,7 | 75,9 | 70,5 | |
Расстояние | 46,1 | 42,8 | 39,7 | 36,9 | 34,2 | 31,8 |
Вибраторы крепятся на двух несущих элементах (трубах круглого или квадратного профиля) в шахматном порядке. При сборке этой антенны требуется максимально возможная точность. Поэтому за ее изготовление стоит браться только тогда, когда уже есть опыт работ по более простым моделям. Но отметим, что по качеству приема такие модификации удерживают весьма высокие позиции в профессиональных рейтингах.
Существуют и другие модификации антенн, но они более сложны в техническом плане. Да и сборка таких устройства не всегда целесообразна, ведь увеличение коэффициента такие конструкции обеспечивают минимально по сравнению с перечисленными вариантами. Поэтому вы сможете смотреть цифровое эфирное телевидение без проблем, выбрав одну из описанных модификаций, не покупая дорогостоящих заводских устройств.
Рекомендации к использованию
Антенна Харченко активно используется в домашнем хозяйстве уже не один год, поэтому для продолжительность ее функционирования, рекомендуется за ней периодически присматривать и ухаживать.
Существует ряд рекомендации
Вот несколько простых советов, для длительной эксплуатации прибора:
- Место соединение кабеля и антенной рамки можно защитить от внешних воздействий, перемотав обычной изолентой. Однако, этот способ не вечный. Лучше будет залить все клеем.
- В качестве корпуса, некоторые люди используют обычные крышки на бутылки или баночные пластиковые крышки. В нужных местах делаются углубления для нормального вывода кабеля. После чего, все заливается специальным герметизирующим составом.
- При использовании усилителя для антенны Харченко под цифровое ТВ, второй квадрат не обязателен.
- Также, для дополнительного усиления сооружается двойной биквадрат. Монтируется все аналогично обычной версии, просто вместо углов располагаются дополнительные квадраты. Как правило, их четное количество. Их расчет необязателен, потому что по размеру они должен быть аналогичного основному биквадрату.
Все, телевизионная антенна Харченко своими руками готова для использования цифрового ТВ.
Самые мощные наружные антенны
Наружные антенны для цифрового ТВ DVB-T2 обладают максимальной мощностью, которой удается добиваться путем специальной конструкции. В результате устройство принимает сигнал, даже находясь от передатчика на расстоянии до 50 километров.
Разумеется, что в расчет также следует брать всевозможные препятствия, которые находятся на пути сигнала – естественно, они иногда блокируют телевизионные волны. Преимущественно эксперты рекомендуют покупать модели со встроенным усилителем.
ТОП уличных антенн для телевизоров будет насчитывать только две модели. Познакомимся с ними поближе.
Рэмо «Колибри-A-DX Deluxe»
Приемник располагается на специальной мачте, что способствует улучшению принятия сигнала. С целью увеличения эффекта используется усилитель, помогающий принимать телеканалы даже на внушительном расстоянии. Модель имеет крайне удачную конструкцию, благодаря которой она воспринимает сигналы даже в тех регионах, где вышка не находится в зоне прямой видимости.
В интернете можно найти огромное количество положительных комментариев. Потребители отмечают стабильный и качественный прием, а также максимально простую настройку и монтаж. Самая мощная антенна для цифрового телевидения покрыта порошковой краской, которая обеспечивает надлежащую защиту конструкции от коррозии.
В комплектацию входит 6-метровый кабель и адаптер питания усилителя. Есть определенные слабые стороны. Например, пользователи отмечают, что регулировать параметры работы усилителя очень неудобно. Надежность блока питания тоже вызывает вопросы.
ТВ антенна Remo Groza
Прием сигнала: Аналоговое ТВ, Цифровое DVB-T/T2
Тип установки: уличная
Коэффициент усиления: 31 дБ
Частотный диапазон: 470 – 862 МГц
Выходное сопротивление: 75 Ом
Усилитель: Да
Длина кабеля: 1.8 м
Габариты: 106x190x26 см
от 1 370
Все цены и предложения
Длина антенны: 106 см
ТВ антенна Remo Mikron
Прием сигнала: Аналоговое ТВ, Цифровое DVB-T/T2
Тип установки: уличная
Коэффициент усиления: 26 дБ
Частотный диапазон: 470 – 862 МГц
Выходное сопротивление: 75 Ом
Усилитель: Да
Длина антенны: 70 см
от 1 290
Все цены и предложения
ТВ антенна Remo Neptune
Прием сигнала: Аналоговое ТВ, Цифровое DVB-T/T2
Тип установки: уличная
Коэффициент усиления: 35 дБ
Частотный диапазон: 470 – 862 МГц
Выходное сопротивление: 75 Ом
Усилитель: Да
Габариты: 52х100х26 см
Длина антенны: 60 см
от 1 549
Все цены и предложения
Рэмо «Двина-DX»
Невзирая на относительно незначительную стоимость, в процессе эксплуатации демонстрирует впечатляющий уровень приема сигнала. Эксперты отмечают, что устройство можно использовать для приема сигнала на расстоянии до 50 километров. Чтобы увеличить качество приема волн, разработчики оснастили модель встроенным усилителем. В комплектацию также включен адаптер питания на 12 Вольт.
После изучения отзывов потребителей становится понятно, что к числу главных преимуществ телеантенны пользователи относят отличный прием волн, незначительную цену и максимальную простоту в эксплуатации
В процессе производства устройства особое внимание было уделено качеству материалов. Например, несущая штанга изготовлена из легкого, но очень прочного алюминия, а принимающие элементы покрыты порошковой краской, которая предотвращает преждевременную поломку приемника
Мощные крепежные элементы обеспечат надежную фиксацию конструкции на кронштейне. Есть и определенные недостатки. Дело в том, что у пользователей возникают определенные трудности в процессе монтажа. Также приходится самостоятельно модернизировать сепаратор для максимальной качественной работы.
Тестирование антенны
Устройство создано, самое время проверить эффективность проделанной работы. Чтобы протестировать качество приема волнового канала, необходимо подключить антенну к ресиверу. Включите телевизор и приемник.
Откройте главное меню приставки, выберите автоматический поиск каналов. В среднем этот процесс займет всего лишь несколько минут. Найти каналы можно и вручную, но для этого придется вводить их частоту. Чтобы протестировать конструкцию Харченко для телевизора, достаточно просто оценить качество трансляции. Если каналы показывают хорошо, значит, работа выполнена правильно.
Как быть, если видны помехи? Поворачивайте телеантенну и следите за тем, улучшается ли качество картинки. Когда оптимальное расположение будет определено, просто зафиксируйте устройство. Естественно, что оно должно быть направлено в сторону ТВ вышки.
Изготовление самодельной антенны
Сразу учтите, что любая простая антенна не является универсальной, и предназначена для работы в определенных условиях. Поэтому перед сборкой изучите рекомендации, и на их основании выберите нужный тип конструкции. Предварительно приобретите приемник, который будет обрабатывать полученный сигнал и передавать его к телевизору.
Из пивных банок
Однозначный плюс – доступность материалов, простота сборки. Процесс займет не более четверти часа. Для этого сделайте в донышках двух банок по отверстию. Снимите наружную изоляцию с конца кабеля на 20 см, не задевая оплетки. Проденьте его сквозь банки, расположенные горлышками друг к другу. На входах и выходах закрепите шнур болтами. Закрепите конструкцию скотчем к заранее приготовленному деревянному Т-образному штативу.
В виде восьмерки
Если дом находится на открытой площадке, антенна-восьмерка, которую разработал Харченко, является оптимальным вариантом. Это два ромба, соединенных и сориентированных по оси, проходящей вдоль диагонали. Сторона равна расчетной полудлины среза волны. Материал – медная жила с сечением 2-3 мм или алюминиевая 5-6 мм. Концы отреза соединяют, ромбы тоже, чтобы конструкция была целостной.
Двойной, тройной квадрат
Такая телеантенна представляет собой комплект квадратов, выполненных из меди или алюминия, размещенных последовательно по одной оси. Она не рекомендована для случаев, когда точка приема находится на большом удалении от ретранслятора. Но зато фон, создаваемый другими источниками излучения, которых много в городских условиях, полностью блокируется. Основ изготавливается из дерева. Антенну поворачивают к рабочей вышке.
Из картонной коробки
Такая антенна своими руками собирается из подручных материалов. Основой является фольгированная картона, из которой вырезается два квадрата. Их необходимо соединить болтами, чтобы обеспечить надежный контакт. Способ размещения видно на видео. Для улицы такая конструкции не подойдет, но в комнате или на лоджии она будет работать не менее эффективно, чем наружная модификация.
Бабочка
Данная модель предназначена для установки вне помещения. Это означает, что медь используют реже ввиду ее склонности к коррозии. Алюминий сечением 5-6 мм – идеальный вариант. На деревянной основе отмечают 4 точки на расстоянии 18-20 см друг от друга. Проводят ось и перпендикуляры. Вымеряют углы по 30 градусов. По этой разметке укладывают усики, которые соединяются между собой согласно схеме.
С помощью паяльника
Это поистине самостоятельный вариант, и придется научиться паять. В данном случае можно использовать даже сталь. Отличие от предыдущей модели в том, что все соединения паяные, что делает конструкцию монолитной. Усики готовят заранее, а затем припаивают их друг к другу по разметке. Телеантенна подойдет для улицы. Вандалам она неинтересна, так как сталь стоит копейки, а медь с алюминием гораздо дороже.
С помощью болтов
Это тоже простой способ собрать антенну своими руками. Паять нечего не придется. Достаточно запастись болтами и гайками. Правда потребуется дрель, чтобы просверлить отверстия. Усики устанавливаются в заглубления, просверленными по заранее нанесенной разметке. Крепление предполагает их фиксацию к деревянному штативу. Конструкция легкая, но прочная, надежная и долговечная.
Из коаксиального кабеля
Этот вариант используется чаще всего в качестве временного. Такую антенну для Т2 устанавливают на даче, в бытовках, в квартирах, где не планируется постоянное жительство. Достаточно правильно спаять Элементы кольца и кабеля, идущего к приставке. Причем соединять можно как центральную жилу, так и экранную оплетку. Такая «антенна-петля» прекрасно работает в комнате, если разместить ее на окне или балконе.
Как сделать самостоятельно
Основное применение этих антенн – прием дециметровых (ДМВ) сигналов. Обычная конструкция – это два параллельных стержня, на которых в противофазе друг к другу крепятся от 5 до 7 проводников-вибраторов равномерно уменьшающейся длины.
При необходимости эту антенну можно изготовить в домашних условиях. Самодельная конструкция требует дополнительных расчетов. Калькулятор можно найти ниже или воспользоваться формулами из любого учебника по радиотехнике. При этом на дату выпуска можно не смотреть: с 60-70-х годов XX века никаких глобальных открытий в этой области сделано не было.
Так что старыми формулами можно пользоваться безбоязненно.
Расчет логопериодической антенны
Вначале надо рассчитать размеры рабочих элементов устройства. Для этого воспользуйтесь онлайн-калькулятором:
Калькулятор не помещается в окно полностью, поэтому прокручивайте голубое окно вверх-вниз, вправо-влево, чтобы заполнить все поля. После нажатия кнопки «Рассчитать» прокрутите вниз, чтобы увидеть результаты.
Пояснения к расчету:
- минимальная и максимальная рабочая частота — укажите диапазон, исходя из значений транслируемых мультиплексов для вашего региона;
- входное сопротивление — оставьте 75 Ом;
- диаметр элемента — укажите сечение вибраторов, которые планируете применять;
- сторона собирающей линии — калькулятор рассчитывает значения для трубок квадратного сечения, нужно указать размер одной грани.
Вибраторы укорачиваются в геометрической прогрессии со знаменателем, равным τ. Работа антенны зависит от периода структуры τ и угла при вершине треугольника α, связанного с относительным интервалом σ.
Чем меньше угол α (и больше τ), тем выше коэффициент усиления антенны. При этом увеличивается число вибраторов и общая длина конструкции. Поэтому при выборе периода структуры рекомендуем принимать значение τ 0,9.
Существует оптимальное значение относительного интервала σ для определенного τ — калькулятор посчитает его автоматически.
Полученные значения используйте при изготовлении антенны.
Изготовление проводника
Создание самодельной модели включает в себя:
- Изготовление стержней. Подбираются две проводящие трубки нужного диаметра, поскольку изготовить их сложно.
- Нарезка и попеременное присоединение вибраторов посчитанных размеров. Длина самых больших должна получиться около четверти (а в сумме – правый и левый – равна половине) длины волны нужного диапазона.
- Подвод питания к передней части, если используется усилитель.
- Проводку фидера внутри одного из стержней. В этом случае кабель играет роль четвертьволнового трансформатора.
- Пайка кабелей, подключение и поиск каналов.

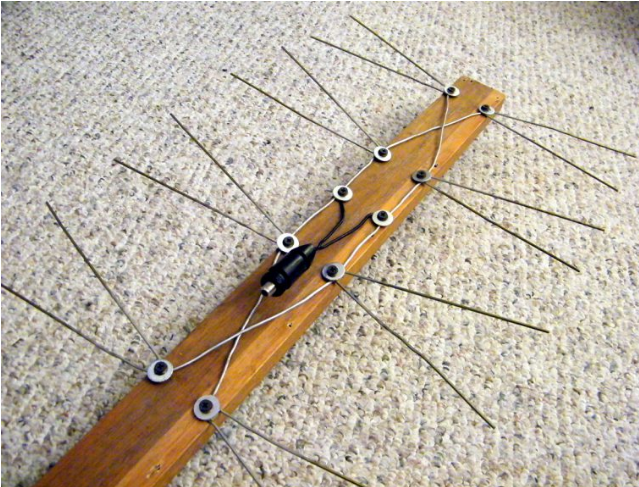

Подключение вибраторов производится попеременно, как показано на схеме.
Чтобы не упустить из виду важные мелочи, посмотрите эту видеоинструкцию. Лучше чем на ней объяснить невозможно — все наглядно и понятно.
Настройка
При правильной сборке и использовании фидера волновым сопротивлением 75 Ом антенна не нуждается в дополнительной настройке. Достаточно ее правильно ориентировать.
Если же при сборке были допущены огрехи, то исправить их можно следующим образом:
- Укорочением или наращиванием вибраторов. Обрезать можно с помощью кусачек, пилки по металлу или болгарки. Удлинить же можно, надставляя на короткие вибраторы трубки из такого же материала до соответствующей расчетам длины. После того как она достигнута, трубки крепятся клеем, запаиваются, заклепываются или же зажимаются плоскогубцами так, чтобы обеспечить надежный контакт.
- Изменением расстояния между парами вибраторов.
Подключение усилителя SWA
В зоне, где прием телесигнала неуверенный, можно использовать антенный усилитель. Наиболее популярной маркой является SWA. Платы этой линейки выпускаются с разными коэффициентами усиления и канальными диапазонами.
Подключение выполняться одним из двух способов:
- При питании по антенному кабелю. Здесь центральная жила кабеля зажимается одним винтом, а экран заворачивается и зачищается с помощью планки. Главное при этом – не допустить короткого замыкания экрана на центральную жилу;
- При питании от внешнего адаптера. Здесь требуется переходник-адаптер («краб») с подходящими параметрами (для их проверки потребуется мультиметр). Он распаивается в соответствии с конструкцией антенны и спецификой ее подключения. Здесь требуются нетривиальные знания электротехники, поскольку единого стандарта устройств производители адаптеров не поддерживают и в разных случаях нужны индивидуальные расчеты.
Устройство для приема цифрового телевидения
Не будем вдаваться в различия принципа распространения аналогового и цифрового сигнала, эта информация мало о чем скажет простому пользователю. Поговорим о конкретных решениях, способных обеспечить уверенный прием для DVB-T2 цифрового эфирного телевидения в различных условиях. Производством антенн занимаются как российские, так и зарубежные производители. По качеству все представленные модели во многом сходны, главное правильно подобрать подходящий для вашей местности вариант. Какую антенну используете?
В зоне устойчивого сигнала с задачей вполне справится комнатная антенна. В прямой видимости ретранслятора хорошо работает простая пассивная конструкция без усилителей. Но в большинстве случаев все-таки купите активную антенну с усиливающим устройством. Подбирать усилитель необходимо под определенные условия, даже перенос устройства в другую комнату может привести к ухудшению приема. Такой вариант — одно из самых бюджетных решений для цифрового эфирного телевидения, который успешно работает в городских условиях на расстоянии от вышки до 20 км.
В зоне среднего по качеству приема стоит выбирать уже узконаправленные модификации антенн, типа «волновой канал». Такой вариант вполне подойдет для дачи или загородного дома, устанавливают подобные модели и в условиях плотной городской высотной застройки, характеризующейся наличием отраженного сигнала. Антенна способна обеспечить уверенный прием только при правильном подборе усилителя и максимально точном наведении на источник трансляции. Такие устройства широко применялись и для аналогового телевидения. Поэтому, если у вас не было проблем с его приемом при наличии антенны этого класса, то и цифровые каналы вы настроите без проблем. Для местности с неуверенным приемом зачастую используют антенны логопериодического типа.
Практика применения таких конструкций показала высокое качество получаемого сигнала даже на значительном удалении от источника, при наличии дополнительных помех и значительном влиянии отраженных сигналов. Антенны также работают в связке с подобранным под нее усилителем. Не стоит забывать и возможности наиболее распространенных на текущий момент антенн, которые в народе называют «сушилками» или «полячками». Они вполне справляются с приемом как аналогового, так и цифрового телевизионного эфирного сигнала.
В отдельных случаях для DVB-T2 может потребоваться переделка конструкции, которую выполнить сможет не каждый. Поэтому, если подбор усилителей и настройка положения не дает результатов, задумайтесь о покупке другой модели.
Теоретическая часть
действительно, если слегка погрешить против истины и использовать то, что антенна в пределах одного диапазона и правда очень широкополосна, то она вполне приемлимо работает с кабелем 50 или 75 ом без специальных мер согласования и настройки. Но, если рассмотреть всё детально, то выясниться, что сопротивление антенны очень сильно зависит от формы рамок и, конечно, от их размера. Например на графике справа кривые импеданса биквадрата в зависимости от физического размера рамок. А мы уже знаем, что антенна очень широкополосная и успешно может работать не только на резонансной частоте но и вблизи неё. Поэтому иногда биквадраты называют не резонансной антенной, а диапазонной. Угол “a” – физический угол между вертикалью и элементами рамок.
Будет интересно Лучшие способы проверки датчика Холла
В этом конкретном случае угол 45 грудусов, тоесть по форме рамки представляют собой идеальные квадраты. На графиках можно увидеть, что при точном соответствии периметра рамок длинне волны (сторона квадрата равна 0,25 периметра) их импеданс лежит в пределах 50-60 ом. Если же сторону квадрата увеличить до 0,33, то сопротивление вырастает до 120 ом. При этом просчитанно, что максимальный коэффициент усиления биквадрата и наилучшие направленные свойства будут при длинне стороны квадрата равной 0,375. Конечно, сопротивление при этом возрастает многократно – до 600-700 ом, что конечно же много даже для нашей идеи. На втором графике, слева, зависимоcти сопротивления от угла “а”. Если рассмотреть график сопротивления при длине стороны квадрата равной 0,25 периметра – пряморезонансной, но при угле стороны к вертикали равном 60 градусов, то мы обнаружим, что сопротивление биквадрата, или антенны Харченко, составит не 50 ом, а 100!
Антенна Харченко большого размера.
Таким образом мы получаем антенну круговой диаграммы направленности с минимальными сложностями в изготовении и настройке. Если одну антенну повернуть на 90 градусов не только в горизонтальной, но и в вертикальной плоскости, то получаем антенну круговой поляризации и круговой диаграммы направленности. Простейший расчёт покажет вам, что для образования угла в 60 градусов между вертикалью и полотнами сторон ромба (при периметре равном длине волны, в нашем случае 2000 мм) высота биквадрата должна быть 1000 мм, а расстояние между крайними точками 866 мм.
Сопротивление одной такой “биквадратины” составит 100 ом. Для получения круговой диаграммы направленности два биквадрата размещаются под углом 90 градусов между собой и соединяются между собой с помощью четвертьволнового трансфоматора-фазовращателя из кабеля сопротивлением 50 Ом. С учётом коэффициента укорочения (для RG-58) это отрезок 34,2 см. Вы, наверное, уже успели заметить мою любовь к медному проводу и канализационным трубам? Так вот и правда, я не знаю материала лучше для моделирования и практического изготовления антенн УКВ диапазона.
Хотя конечно всё описанное ниже можно заменить на вашу собственную конструкцию из дерева, например или другого имеющегося в наличии изоляционного материала, а провода на трубы или полоски жести или оцинковки. не забудьте, что есть простой способ оценить качество материала для диэлектрика антенны .
Если бы я не был в юности радиотехником, я бы просто повторил почти повсеместно повторяемую фразу, что усиление антенны Харченко составляет 6-8 дБ. Но посколько я в вопросе разбирался, то могу заявить, что усиление одной антенны Харченко (когда она 50-ти омная) не будет более 4 дБ. В нашем случае, когда сопротивление одной антенны выше и КНД лучше, может чуточку больше. Выигрыша в усилении от двух антенн формирующих круговую диаграмму направленности не будет, но можно смело заявить что в этой антенне, назовём её условно “два бриллианта” (по внешнему виду) усиление будет не менее 4 дБ во всех направлениях.
Итак, переходим к конструкции. В связи с тем, что пластиковые трубки-палочки от воздушных шариков из “Макдоналдс”а уже не годятся, в голову пришла мысль использовать пластиковые палки от детских лыж из которых старший внук уже вырос, а младшая уже не захочет красного цвета. Длина и диаметр подходят, только цвет подкачал…
Как улучшить ослабленный сигнал антенны
На границах дальности вещания телевидения или передачи данных сотовой связи электромагнитная волна от передатчика на приемной стороне может наводить недостаточную по величине ЭДС на вибраторах. Она будет формировать маленькие токи высокочастотного сигнала. Их необходимо увеличить специальной электронной схемой.
Антенные усилители
Так называют специальные приборы, работающие на полупроводниковых элементах. Многие мастера спаивают их из высокочастотных транзисторов.
В качестве примера можно привести схему для повторения на одном транзисторе 2SC3358.
Усилитель располагается сразу после вибратора и получает дополнительное питание от источника постоянного напряжения 12 вольт по кабелю, за счет чего носит название активного.
Он предназначен для работы на частотах от 400 до 850 МГц и обладает общим усилением порядка 10÷15 децибел. Настройка приема телевизора производится выставлением движка потенциометра Р1 посередине, а затем перемещением в обе стороны с контролем качества изображения по экрану.
Проблемные места антенных усилителей
Когда сигнал передатчика ослаблен, то на его уровень в эфире накладывается много помех от других источников излучения (электродвигатели, трансформаторы, генераторы, сварки и др). Они влияют на качество связи, приглушают ее.
Антенный усилитель воспринимает все эти помехи и преобразовывает их совместно с основным сигналом. В результате на экране телевизора идет искажение передаваемого изображения.
Когда радиолюбитель создает мощный усилитель из нескольких каскадов транзисторов, то его уровень может быть завышен, а помехи способны вообще заглушить нужный сигнал. Чтобы этого не произошло на входе устанавливают фильтры, не пропускающие их на рабочую схему.
Подобные конструкции в промышленном исполнении для специальной аппаратуры работают надежнее. Но, благодаря сложности конструкции, они стоят дорого и в домашних условиях не применяются.
В продаже можно найти антенные усилители среднего класса, вполне подходящие для работы в быту.
Выбор другой конструкции
Статья посвящена использованию модели, спроектированной инженером радиолюбителем Харченко для радиоприемников, работающих на средних волнах в первой половине прошлого столетия. С тех пор она периодически повторяется и модернизируются для разных диапазонов благодаря простоте конструкции и широкополосному диапазону.
Однако она имеет невысокий коэффициент усиления и создается для работы в зоне уверенного приема. На дальних расстояниях с ослабленным сигналом лучше выбирать другие конструкции антенн: направленные или логопериодические. Изготовление их требует высокой точности в соблюдении размеров, но избавляет в большинстве случаев от использования усилителя.
При выборе антенны для сложных условий работы следует учитывать характеристики:
- полосу пропускания;
- входное сопротивление;
- диаграмму направленности;
- коэффициенты стоячей волны, усиления, направленности, полезного действия;
- фазовую диаграмму;
- шумовую температуру.
Однако в рамках этой статьи такой материал сложно уместить.
Для закрепления темы рекомендуем посмотреть видеоролик Сергея Груздева “Как настроить антенну для цифрового ТВ”
Полезные товары
- Магнитный браслет — держатель
- Стержень-губка для чистки от ржавчины
- 7 в 1 USB Цифровой вольтметр
Полезные сервисы и программы
- Курсы по дизайну
- Товары для ремонта с доставкой по России
- Онлайн изучение английского языка с репетитором или самостоятельно
Сборка антенны для DVB-T2
Тут должно быть все понятно. Берем наш отрезок ВВГ или что там у вас. Для определения примерной длины проволоки необходимой для сборки антенны, можно L1*8 и накинуть пару сантиметров. 12*8+2=98 см понадобилось для изготовления моей антенны.
Если у вас толстая проволока 4-5 мм диаметром то скорее всего без тисков будет не обойтись. Мне же хватило плоскогубцев.
Зачищаем провод от изоляции. Затем плоскогубцами гнем биквадрат. Смотрим фотки. Все углы под 90 градусов.
Потом припаиваем 75 Омный телевизионный кабель. Жилу паяем к одному квадрату, Оплетку к другому.
Сигнал на высоких частотах распространяется по поверхности проводника, поэтому антенну после сборки лучше покрасить. Я использовал остатки акриловой фасадной краски. Место пайки лучше залить термоклеем или герметиком.
Провод от места пайки крепим стяжками (ремешками) вдоль сторон квадрата, как на фото. Это обязательное действие является согласованием антенны.
Изготовление рефлектора

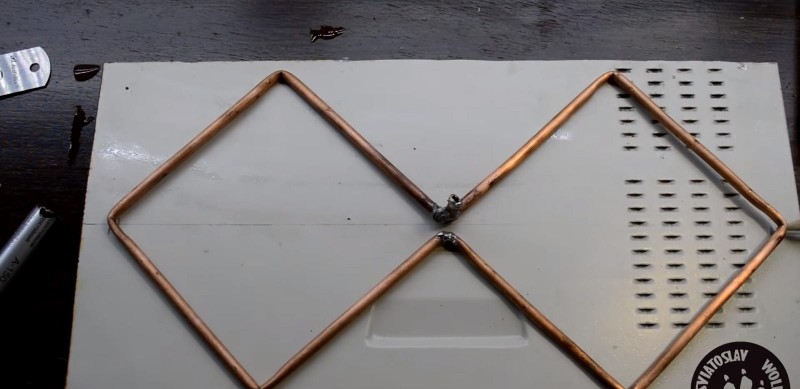

Рефлектор представляет собой экран, расположенный за основной рамкой антенны. Для изготовления подойдет металлическая пластина или стеклотекстолит, используемый для печатных плат. Можно взять решетку, состоящую из металлических прутьев. Или можно сделать экран самостоятельно из плотной фольги, наклеенной на твердую основу нужного размера.
В данном примере экран сделан из стенки корпуса домашнего ПК.
К расположению рефлектора предъявляются следующие требования:
- расстояние между ним и приемником — ровно 1/7 часть длины принимаемой волны (на калькуляторе это значение D). Изготовьте диэлектрические проставки, с помощью которых соберите единую конструкцию;
- площадь активной (токопроводящей) поверхности рефлектора на 20 % больше площади телеантенны;
- приемник должен «лежать» внутри плоскости рефлектора.
В этом примере проставки сделаны из старых маркеров, которые стягиваются пластиковыми жгутами.
Рекомендуем полную пошаговую видеоинструкцию по изготовлению биквадрата с экраном:
Подготовительная стадия
Начинать любую работу нужно с узнавания, какие материалы и инструменты потребуются для монтажа.
Для того чтобы собрать Z-антенну для цифрового ТВ своими руками в домашних условиях, понадобятся следующие элементы:
- Проволоки. Желательно использовать проволоку из меди или алюминия, диаметр которой составляет в среднем 3 мм. Если под рукой нет проволоки, а имеется трубка или полоса, которая проводит ток, из аналогичного материала, то можно выгнуть и эти элементы.
- Кабель коаксиальный.
- Штекер.
- Крепление для конструкции. Оно зависит от месторасположения будущего прибора. К примеру, на последних этажах высотного дома, такую установку можно повесить на окно или на шторы. Если же приспособление будет использоваться в частном секторе, то прикрепить ее лучше к шесту на крыше.
Не забываем подготовить ряд устройств Помимо вышеперечисленных материалов, необходимо иметь инструменты:
- паяльник;
- напильник;
- надфиль.
Такие материалы и инструменты, в 90% случаев оказываются дома, пылившись на полках. После того, как они найдены и собраны в одном месте, можно приступать к началу конструирования.
Сперва, нужно просчитать необходимую длину проволоки, отмерить необходимый кусок и согнуть его, строго соблюдая размеры.
Рекомендуется брать проволоку длиною в 1 метр 12 сантиметров, которая потом разрезается на нужную длину и сгибается.
После чего должны образоваться два конца. Их лучше зачистить на расстоянии 1-2 сантиметра. На концах проделываются петли, которые фиксируются между собой.
Место стыков нужно запаять. После этого, к одному стыку припаивается центральная жила, а к оставшемуся – оплетка.
Конечным результатом данной стадии должен быть готовый квадрат.
Принцип работы
Принцип работы антенны связан с упомянутой ранее длинной волн и их корреляцией с размером биквадрата. Биквадрат (соединённые ромбы) фильтрует получаемый сигнал (ДМВ), усиливая выбранные владельцем телеантенны каналы и отсеивая остальные. Результатом подобной фильтрации оказывается чёткий, стабильный эфир и возможность смотреть телевидение (свыше 20 каналов) в отдалённых регионах. Иных характерных черт, выделяющих описанный прибор на фоне аналогов, не существует. То есть, трансляция становится доступной благодаря превращению радиоволн в ток и последующему декодированию в ресивере.
Антенна Харченко для цифрового ТВ своими руками
Один из самых распространенных вариантов, который был предложен еще в 60-х годах прошлого столетия. Несмотря на уже приличный возраст, двойной квадрат Харченко успешно используется не только для телевизионного сигнала, но даже для улучшения мобильной связи и интернета.
Простая зигзагообразная конструкция и возможность изготовления из доступных материалов при хорошем качестве приема — одни из самых основных плюсов такого устройства. Главное — правильный расчет.
Главный показатель, который необходимо учитывать, это длина волны, на которой осуществляется передача ТВ-сигнала. Она напрямую связана частотой. Самый простой способ вычисления — разделить 300 на указанную в данных о мультиплексе частоту. От этого значения будет зависеть длина стороны, которую должен иметь квадрат или ромб. Кстати, антенны Харченко иногда делают и в другой конфигурации, но большого применения для Т2 они не получили.
Итак, размер стороны должен быть в 4 раза меньше длины волны сигнала. При ошибках даже в пределах 2-5 мм возможно существенное снижение качества телесигнала. Для улучшения приема антенну ставят на самодельный рефлектор, в качестве которого нередко используют обычную решетку для гриля.
Устройства этого типа более успешно работают при установке дополнительного усилителя, который подбирается с учетом особенностей сигнала в вашей местности. При этом питание для антенны лучше организовать с применением регулируемого БП. С простейшим примером антенны Харченко вы можете ознакомиться на фото.
Улучшение скорости интернет-соединения антенной Харченко
В современном мире интернет-технологии уже практически обогнали популярность телевизионного вещания. С каждым днем появляется все больше пользователей, которые предпочитают цифровому эфиру монитор компьютера с высокоскоростным интернетом. Однако, чтобы обеспечить высокую скорость, следует либо подключиться к достойному провайдеру либо обзавестись соответствующим оборудованием. Конечно, в основном этот вопрос касается только тех юзеров, которые пользуются 3G модемом.
Учитывая технические характеристики большинства подобных модулей, можно с уверенностью заявить, что скорость 3-5 МБ в секунду является максимальной, а ее будет недостаточно для просмотра видео в высоком качестве. Как раз в данном случае ситуацию может исправить антенна Харченко, которая позволит не только увеличить скорость передачи данных, но и улучшит качество соединения у абонента. Антенна поможет даже в тех случаях, когда устройство находится далеко от ближайшей телевизионной вышки.
