Варианты исполнения дымогенератора горячего копчения.

Начнем с самого простого варианта. Это раскаленные угли, поверх которых накидана сырая трава, хвоя и листья. Вокруг такого костра можно сделать навес из полиэтиленовой пленки или картона и внутри разместить рыбу в подвешенном состоянии. Горячая коптильня в походном виде готова. И действительно, этот метод быстро приготовить только что пойманную рыбу часто используют в походах, на рыбалке.

В качестве генератора дыма для приготовления деликатесного блюда из мяса или рыбы может служить обычная электрическая плитка. Она устанавливается внутрь камеры копчения, включается в сеть. На плитку устанавливается противень с щепой или прессованными опилками, которые начинают выделять дым при нагреве. Чтобы наши опилки не залило выделяющимся в процессе копчения жиром, над генератором дыма предусмотрен влагособирающий поддон.

Точно такой же принцип работы тэнового генератора дыма, с той лишь разницей, что ТЭНы необходимо закреплять в корпусе коптильной камеры, что добавляет головной боли.

Простой дымогенератор для холодного копчения: делаем сами

Есть и общие принципы, которые должны соблюдаться, независимо от выбранной технологии. Это будет залогом надежного и безопасного функционирования устройства.

Материалы и инструменты

Из инструментов пригодятся гаечные ключи различного размера для фиксации метизов. Нарезка труб и других деталей выполняется болгаркой. В отдельных случаях потребуется сварочный аппарат.

Камера сгорания

Высота емкости варьируется от 0,5 до 1 метра. Диаметр должен быть не менее 9 см. Это позволит предотвратить застревание щепы. В специализированных магазинах продают готовые трубы, которые идеально подходят для камеры сгорания.

Дымопровод

1. Крепится сгон из трубы ¾.
2. Устанавливается крестовина ¾.
3. В торец помещается заглушка для ревизии.
4. Фиксируется труба дымовода, которая будет соединяться с коптильней.

Для лучшего охлаждения в некоторых случаях берут трубу большого диаметра, по размеру равную диаметру камеры сгорания.

Из чего состоит?

Основой для генератора дыма служит цилиндр или коробка, толщина их стенок может варьироваться. Существует два главных требования к корпусу: герметичность и достаточный объём. В качестве топлива обычно используют грушу, яблоню, ольху. Эти породы дают довольно хороший для копчения дым. Для получения наибольшего количества топлива его следует уплотнить и зажечь через дырку внизу самого корпуса. Через несколько минут устройство будет готово к работе.

Подача воздуха осуществляется с помощью какого-либо вентилятора или компрессора, который нужно правильно подсоединить. Часто можно увидеть в конструкции обычный насос для накачки надувной лодки или матраса, который также хорошо подойдёт в данной ситуации. Дым проникает быстрее с этим потоком в камеру с продуктом, так как этот поток буквально заталкивает дым в камеру.

Электростатическая коптильня

Воздействие электростатического поля значительно ускоряет процесс копчения. Этот эффект достигается за счет глубокого и быстрого проникновения дыма в толщу продукта, причем ни аромат, ни вкусовые качества не страдают.

Принцип работы

Продукты подготавливают обычным способом и вывешивают из в коптильном шкафу. Запускают дымогенератор. При включении генератора высокого напряжения положительный заряд поступает на закрепленные на стенках медные проводники или решетку, отрицательный — на металлическое вешало и далее на продукт.

Воздушное пространство ионизируется, создается разность потенциалов, которая возбуждает взаимное притяжение противоположно заряженных частиц. В результате дым проникает в продукт глубоко и с большой скоростью.

Для получения копченостей требуется от 15 минут до нескольких часов, что значительно экономит время, особенно при холодном копчении. Щепы при этом уходит совсем немного.

Изготовление своими руками

Электростатическую коптильню можно сделать из обычной путем несложной модернизации. Для этого потребуется:

• генератор высокого напряжения;
• дымогенератор с нагнетателем и охладителем воздуха;
• медные проводники.

Систему при желании можно сделать на аккумуляторах, чтобы брать с собой в поход или на вылазку.

Высоковольтный генератор

На первом этапе нужно приобрести или собрать генератор высокого напряжения. Он потребляет около 5 Ватт в час, что при коротком периоде использования совсем незатратно. На выходе он выдает 30-40 киловольт,

Подготовка шкафа

Основное в устройстве электростатической коптильни — правильная модернизация шкафа:

1. Закрепить клеммы в стенке сооружения.
2. Натянуть внутри коптильни тонкие медные проводники, присоединив их к положительной клемме. Удобно пользоваться пластиковыми уголками с просверленными отверстиями через 50 мм.
3. Вешало подключить к отрицательному полюсу.

Концы стержня лучше вставить в обрезки полипропиленовых труб и закрепить. Это будет препятствовать пробиванию на корпус высоковольтного заряда.

Техника безопасности

Чтобы предотвратить электротравматизм при работе с оборудованием, нужно соблюдать правила:

• устанавливать прибор на диэлектрическую прокладку;
• не трогать участки цепи под напряжением;
• загрузку и разгрузку проводить при выключенном источнике тока;
• не допускать соприкосновения продуктов с проводниками;
• электростатическое поле сохраняется до 10 минут, поэтому после отключения нужно дать ему нейтрализоваться.

Нельзя допускать попадания влаги внутрь приборов. Для этого их помещают в защитные пластиковые корпуса.

Как сделать коптильню из холодильника

Отслуживший свой век охладитель можно использовать как готовую удобную камеру для холодного копчения с незначительными доработками. Потребуется ввод для дымохода и вывод для дымовой трубы. Продукты можно разложить на заводские полочки.

Для горячего копчения нужна более основательная модернизация холодильника:

• пластмассовые части демонтировать, включая обшивку;
• закрепить внутри стальной поддон для стекающего жира;
• установить холодильник на подставку из кирпичей или блоков;
• снизу прорезать отверстие для дымохода, сверху — для отвода дыма.

Оборудовать очаг можно внутри самого холодильника. Для этого поместить туда электроплитку или ТЭН с поддоном для опилок.

Устройство дымогенератора для холодного копчения

Самый простой дымогенератор включает в себя:

• камеру сгорания с поддувалом и патрубком;
• крышку;
• дымоход;
• компрессор для аквариумных рыбок;
• нишу для топлива.

У такой конструкции много плюсов. Дым, производимый этим генератором, — 25−30°C, а это оптимальная температура для холодного копчения. Благодаря компрессору стружка тлеет равномерно, сохнет по мере прогорания. Количество дыма в коптильной камере регулируется .

В общем, если вы не собираетесь производить копчености оптовыми партиями, а хотите сделать домашнюю коптильню холодного копчения с дымогенератором своими руками, этот вариант подойдет для вас.

Какие материалы понадобятся

• Отрезок профильной трубы. За основу камеры сгорания подойдет профильная труба 90−100 мм, длиной от полуметра до метра. Чем больше объем трубы, тем дольше будет дымить. Размер может быть и больше, но тогда будет труднее производить очистку от золы и закладку топлива.
• Труба ¾. Она понадобится для дымохода. Длина примерно 30−40 см.
• Насос (компрессор) для аквариума. Подойдет маломощный компрессор 1.5 литра\мин.
• Трубка. 1\4 дюйма, длина около 10 см.
• Штуцер. К нему через трубку будет подключен компрессор.
• Сетка. Подойдет любая мелкоячеистая (2−3 мм) металлическая сетка или перфорированная металлическая пластина. Главное, чтобы опилки не проваливались сквозь нее и толщина сетки не была слишком маленькой — может прогореть.
• Отрезок арматуры. Пригодится для изготовления ножек.

Сборка

Установка решетки.

В профильной трубе, на расстоянии нескольких сантиметров от края, болгаркой делаем прорезь по двум противоположным сторонам трубы.

Из сетки вырезаем квадрат, соответствующий диаметру трубы, так, чтобы его можно было вставить в подготовленные пропилы. Вставляем сетку в пропилы у основания трубы.

Установка дымохода.

В противоположном конце трубы делаем два отверстия друг напротив друга. К одному отверстию привариваем трубу 3\4, к другому прикручиваем (или привариваем, кому как удобнее) штуцер, к которому потом присоединяется компрессор. Труба 3\4 и штуцер должны совпадать по центру. Затем нужно приварить тонкую трубку 1\4 к штуцеру. Она должна проходить через камеру сгорания и заходить в трубу 3\4 примерно на 1 см. Через эту трубку будет проходить воздух из компрессора, тем самым создавая тягу. Так выглядит генератор холодного дыма для копчения.

Крышка.

Из металлической пластины или из остатка трубы, которая использовалась под камеру сгорания (100\100), вырезаем квадрат чуть больше диаметра камеры. В центре делаем небольшое отверстие. Саморезом прикручиваем деревянную ручку. Чтобы крышка не съезжала, можно приварить по бокам немного металла 0.5 см.

Ножки.

Берем отрезок арматуры, разделяем его на четыре равные части. Привариваем к основанию по углам. Готово.

Проверка

Засыпаем сухую стружку в камеру для горения, оставив зазор между дымоходом и стружкой примерно 5 см. Включаем компрессор и поджигаем стружку снизу. Если технология соблюдена правильно и стружка не отсыревшая, дым начинает вырабатываться сразу.

Вот и всё. Дымогенератор для копчения работает.

Под коптильную камеру, где непосредственно и будут коптиться продукты, можно использовать любую большую железную или деревянную емкость. Хорошо подходит для этой цели металлическая бочка или пустой газовый баллон. Внутри устанавливаются несколько уровней решетки, на которую помещаются продукты. К емкости подсоединяется дымогенератор, и процесс пошёл.

Генератор холодного дыма для копчения может сделать каждый, имея желание и нужные инструменты.

Разберём основные ошибки

Начинающих мастеров часто не устраивает результат копчения. Это связано с тем, что они совершают ряд распространенных ошибок:

1. Неправильный засол. Чтобы продукты не испортились, они должны быть тщательно просолены. Для качественного просаливания берут 2-3% соли на каждый килограмм мяса или рыбы. Соль лучше брать нитритную или смесь из нитритной и поваренной. Так из продуктов лучше удаляется влага.
2. Предварительное провяливание. В засоленном мясе много влаги, поэтому перед помещением в коптильню его следует просушить. Длительное вяление приведет к получению сухого продукта. Достаточно подержать мясо на проветривании 6-10 часов.
3. Применение неправильной щепы. Использование влажного топлива приведет к появлению горького привкуса у копченостей. Такой же эффект возможен при слишком интенсивной работе дымогенератора, поэтому его производительность необходимо контролировать.

Учитывая эти простые советы, каждый сможет приготовить ошеломительные шедевры, которые порадуют своими вкусовыми качествами даже требовательных гурманов, а по стоимости выйдут в разы дешевле магазинных блюд.

Как сделать коптильню холодного копчения из старого холодильника своими руками (пошагово, инструкция)

Холодное копчение — это очень полезно для организма. Продукты не подвергаются обработке высокими температурами, а значит в составе остаются все полезные вещества. Питаться так рекомендуют даже диетологи. Приготовление происходит при низкой температуре под воздействием холодного дыма.

Делать коптилку холодного копчения своими руками из холодильника сложнее, чем для горячего. Суть в том, что корпус и емкость для топлива не должны быть одним целым. Два объекта стоят на расстоянии, но они должны быть соединены один с другим. Инструкция по изготовлению коптильни:

Разместить холодильник и дымопровод на участке. Для этого подходит рельефная площадка, но если она ровная, то для корпуса нужно сделать возвышенность, а под очаг – выкопать яму. То есть дымоход, который их объединяет, должен располагаться под углом. Подготовить дымоход. Его длина должна составлять 3-4 метра, но точно понять можно только экспериментальным путем. Цифра зависит от наклона, площади сечения, материала трубы и других параметров. Пока дым доходит до корпуса коптильни, он должен остывать до 27-30 градусов.
Траншею, в которой будет топливо, выложить огнеупорным материалом. Сверху закрыть ее металлической крышкой или шифером.
Приварить дымоход к ящику и зафиксировать его со стороны очага, таким образом объединить оба объекта. Сделать дымоотвод. Для этого в потолке аппарата холодного копчения из холодильника нужно сделать вырез, равный диаметру трубы, которая будет на этом месте. В него вставить вентилятор и приварить саму трубу

Важно! Не стоит использовать трубу большого диаметра, чтобы не выходило слишком много дыма. Иначе увеличится время копчения

Какие бывают дымарни

Еще в Средние века люди научились естественным способом избавляться от нежелательных примесей при копчении. Они рыли штольни или укладывали длинные трубы между топкой и коптильной камерой. При этом происходит охлаждение дымовой смеси до 30 градусов и конденсирование влаги и смолы на стенках дымохода. Таким образом, все вредные вещества и сажа успевают оседать, и к продукту поступает уже чистый очищенный дым.

Долговечная стационарная конструкция

Можно соорудить стационарную коптильню своими руками.

Задача установки, которой пользовались еще наши предки (ее еще называют дымарней), состоит в охлаждении дыма до нужной температуры. При этом продукт обрабатывается в щадящем режиме, без разрыхления своей консистенции и с сохранением всех природных компонентов. Увеличение срока годности деликатеса — еще одна полезная функция холодной дымовой смеси.

Для сооружения понадобится вырыть две ямы на расстоянии трех-четырех метров друг от друга, с соблюдением уклона между ними порядка 20 градусов. В идеале лучше использовать естественный рельеф участка. Яму на возвышенности делают 60х60 см или шире, в зависимости от желаемых объемов производства. Глубина — в два штыка.

Для топки роют углубление поменьше, примерно 50 см в ширину и 70 см в длину, глубина та же. Траншея между ними прокладывается исходя из материала. При укладывании трубы траншея может быть узкой, а если это кладка, то шириной в три кирпича. Углублять сильно не стоит, достаточно присыпать конструкцию землей -для эстетики.

После окончания земельных работ на песчано-щебневую подушку закладывают фундамент. Для коптильни — ленточный (можно без опалубки), на уровне с дымоходом, для топки — сплошной, на 10 см ниже уровня трубы.

После его высыхания делают кладку. Боковые стенки дымогенератора выкладывают из огнеупорного кирпича на раствор из глины с добавлением соли и жидких гвоздей. Такая эластичная смесь не потрескается при высоких температурах и обеспечит необходимую герметичность. Сверху конструкцию накрывают листом железа или закладывают кирпичом на арматурную решетку.

Если в хозяйстве есть печная дверца, то ширину дымогенератора подгоняют под нее. Хотя ее можно не устанавливать, используя металлическую заслонку. Но все же, для регулирования тяги, желательно предусмотреть удобно закрывающуюся крышку, а также зольник, отделяющийся от камеры сгорания решеткой (колосниками). В готовую конструкцию монтируют трубопровод, который также обкладывается кирпичом или камнями.

При отсутствии необходимого уклона между камерами на ленточном фундаменте укладывают искусственное возвышение, к примеру, из шлакоблока в три ряда. Здесь можно использовать обычный цементный раствор, но с обязательным контролем уровня постройки.

Сама коптильная камера — полет для фантазии. Ее можно выложить из красного кирпича или сделать каркас и обшить его с двух сторон вагонкой. Интернет пестрит вариантами конструкций, облагораживающих дачный участок. Главное — герметичность, широкая дверца и наличие полочек и крюков для продукции. Если шкаф ставится на короб из шлакоблока, днище можно и не делать, заменив его решеткой.

Растапливаем, проверяем — и дымарня готова.

Облегченный вариант коптильни

Для упрощения конструкции можно выполнить агрегат иным способом.

Заменить коптильный шкаф может большая бочка. Внизу прорезается отверстие для трубы. Чуть выше дымохода предусматривают распорки для расположения миски с песком меньшего диаметра в качестве жироприемника. Сверху, на съемных шампурах, крепятся крюки либо устанавливается решетка. Емкость накрывают мешковиной и придавливают крышкой с гнетом.

Такой же функциональности можно добиться с помощью старого холодильника. Умельцы снимают с него внутреннюю пластиковую отделку и обшивают агрегат деревом. Устанавливают полочки, а над дымовым отверстием — жироприемник, при желании под ним выделяют место для электроплиты, чтобы подогревать дым в холодную погоду или организовать безопасное горячее копчение.

Топку необязательно выкладывать из кирпича. При незначительных объемах и отсутствии желания мастерить, можно вырыть яму по заданным размерам, постелить снизу и сверху по листу железа и прикрыть заслонкой.

Мобильная на основе компрессора

Прогресс не стоит на месте. Все чаще дымарню делают компактной, при этом не уступающей по функциональности стационарной. Для этого понадобится дымогенератор, сделанный из нагнетателя воздуха. При этом отпадает необходимость прокладывать длинный дымоход. В мобильном устройстве дым из сопла уже имеет необходимую для холодного копчения температуру.

Для начала коснемся принципа нагнетательного узла.

Вариант генератора дыма без сварки

Это более серьезная установка. Детали можно легко приобрести в строительном магазине. Огромный плюс данной модели — отсутствие сварки. У данного устройства отбор дыма происходит снизу генератора. Предусмотрен внешний эжекторный узел. Есть сборник конденсата и система охлаждения.

Нам понадобятся следующие инструменты и материалы:

• Труба из нержавеющей стали. Радиус 50 миллиметров, длиной 800 миллиметров.
• Два сгона диаметром 25 миллиметров, длиной около 150 миллиметров.
• Контргайки.
• Два тройника.
• Две трубы с резьбой на концах.
• Конусный цанговый переходник.
• Резьбовой переходник на 1 дюйм.

Устанавливаем нижний сгон. Он нужен для вывода дыма из генератора. В трубе делаем отверстие так, чтобы в него смог войти сгон. Одну из контргаек оставляем снаружи, вторую устанавливаем внутри. Должно получиться так:

Снизу трубы размещаем колосниковую решетку, она должна быть ниже патрубка. Решетку будет подпирать заглушка трубы. В заглушке необходимо просверлить пару отверстий. Это нужно для свободного движения воздуха внутри генератора. Отличный вариант сделать щель с заслонкой, таким образом, вы сможете управлять подачей воздуха. В корпусе генератора чуть выше решетки проделаем пару отверстий. Оно необходимо для разжигания опилок. К одному концу тройника вкручиваем сгон. Лучше сразу их уплотнять льняной подмоткой. На конце сгона есть две гайки. Между этими гайками зажимаем крышку с резьбой. Впоследствии при работе аппарата снизу будет установлена банка для конденсата.

В свободное отверстие тройника вкручиваем трубу. В конечном итоге этот элемент генератора будет в вертикальном положении. Для надежности крепления этот элемент связывают с корпусом, используя хомут. Здесь дым будет охлаждаться, а конденсат стекать в емкость отбора. На другой конец участка трубы вкручиваем второй тройник.

Тройник должен располагаться перпендикулярно трубе. Он предназначен для сбора эжектора. Теперь собираем узел для соединения тонкой трубки с тройником. Для этого ослабляем гайку цангового зажима. В него будет установлена трубка. После, можно поджать гайку. К цанговому зажиму крепим переходник с ½ дюйма на 1 дюйм.

После, данный элемент вкручивается в свободное отверстие тройника. Если ослабить зажимную гайку цангового переходника, возможно переместить внутреннюю трубку, а после опять зафиксировать ее. Это очень удобно. Выход трубы на 15 миллиметров оставляют свободным. Осталось в свободное отверстие тройника установить отрезок трубы. Монтаж составных частей окончен.

Осталось протестировать самоделку. Заполняем генератор опилками. Аппарат при этом нужно плотно закрыть. Вертикальная труба запускается в коптильный отсек. В качестве коптильни также используем картонную коробку. Компрессор подключаем к эжектору. На крышку накручивается емкость для сбора конденсата. Включаем компрессор. Разжигаем опилки и готово.

Основное преимущество данного аппарата заключается в скорости и легкости сборки. Но дымогенератор не лишен недостатков.

• Недолговечность генератора.
• Непродуманная система охлаждения.
• Неудобный демонтаж.

Как сделать дымогенератор для холодного копчения своими руками: чертежи и правильная подготовка

Следует проект изучать в целом, чтобы созданным изделием было удобно пользоваться, а характеристики дыма соответствовали оптимальным параметрам. Поэтому вначале надо правильно определить место, в котором будет установлена коптильня. Необходимо обеспечить свободный доступ ко всем ее частям. Пригодится стол, на котором можно раскладывать и фасовать продукты.

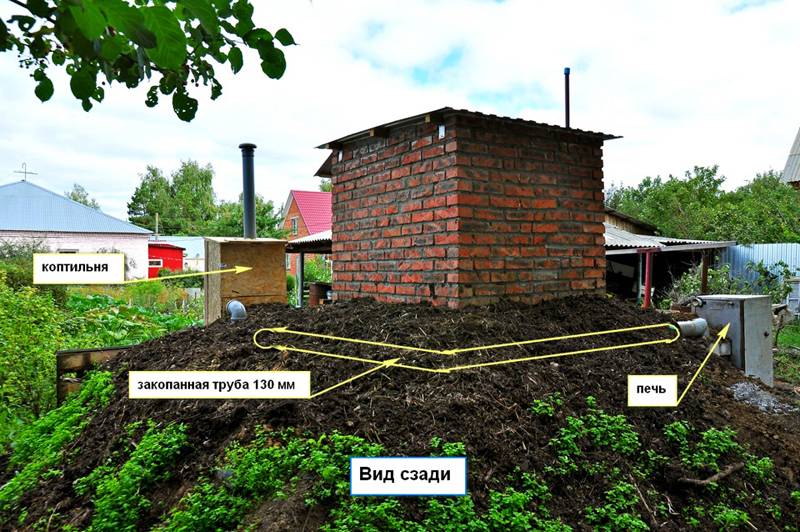

«Классическая» схема коптильни

На рисунке видно, что охлаждение выполняется в длинном канале. Генератор дыма находится внизу, поэтому нагретый воздух поднимается самостоятельно. Явным преимуществом такого решения является автономность. Его использовали наши предки, не знавшие электричества. Но и в наши дни при наличии собственного земельного участка можно реализовать подобный проект. Оборудование будет выполнять свои функции экономично, без потребления электроэнергии.

В этом случае необходимо принудительное перемещение дымаЗдесь использован с пользой склон на земельном участке

Подобные масштабные сооружения создают на основе специального инженерного проекта. Их применяют для производства пищевых продуктов в коммерческих объемах. Обычные бытовые задачи будут решены успешно с меньшими затратами.

Пример чертежа дымогенератора для холодного копчения

Ниже отмечены важные для потребителей особенности:

• Изображенное на рисунке устройство является мобильным. Его можно подключать к разным коптильням, перевозить, хранить без лишних затруднений.
• Оно не нуждается в дополнительном источнике энергии. Поджигание и доступ воздуха – через отверстие диаметром 10 мм в нижней части корпуса.
• Если сделать дно съемным, будет проще удалять золу.
• Специальные гайки-барашки, это не только крепежные элементы. Их форма упрощает надежную фиксацию конструкции на земле.
• Назначение остальных элементов понятно из чертежа. Следует отметить, что размеры приведены рабочие. Но они не являются обязательными. При необходимости будущий пользователь вправе внести собственные коррективы.

Если нет подходящей трубы, можно сделать прямоугольный корпусИзделия из нержавеющей стали дороже. Но они отличаются повышенной устойчивостью к внешним воздействиям, поэтому отличаются долговечностьюУстройство извлечения дыма можно вынести за пределы корпуса. Такое решение предотвратит засорение узладымогенератор для холодного копчения

Для охлаждения дыма увеличивают длину трубы от генератора до коптильни. На следующем рисунке приведен пример более совершенной системы.

Генератор дыма с эффективным охлаждением

Здесь применен электрический нагреватель с регулятором (1). Дым отбирается в верхней части. При прохождении по змеевику (2) он охлаждается. Следующий блок выполняет функции фильтра. В нижней части накапливается влага. Для последующего удаления применяют встроенный вентиль (3). Выше – вмонтирован аналоговый термометр (4).

Для подачи воздуха в эжектор часто используют аквариумный компрессор. Эта специализированная техника обладает достаточной производительностью. Она рассчитана на долговременную работу без присмотра. Минимальный шум и разумную стоимость также надо отметить, кок положительные характеристики.

Компактный аквариумный компрессор. В некоторых моделях есть регулировка производительностиКомпрессор дымогенератора для коптильни холодного копчения своими руками сделать не сложно

При самостоятельном изготовлении подобных конструкций надо выбрать подходящие комплектующие узлы. Хорошо подходят компьютерные вентиляторы. Они способны длительное время выполнять свои функции без поломок.

Дымогенератор для холодного копчения своими руками: чертеж

Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.

Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.

Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи

Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.

Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.

Как сделать дымогенератор своими руками: изготовление эжектора

Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:

нижние;

Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора

верхние.

Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.

Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.

Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.

Схема эжектора для дымогенератора холодного копчения

Из чего сделать компрессор для дымогенератора своими руками?

Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.

Статья по теме:

Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.

В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.

Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера

Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.

Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.

Метод холодного копчения

Коптильня с рассматриваемым принципом действия состоит из трех частей:

• топка, т. е. дымогенератор;
• дымоход;
• коптильная камера.

При активном тлении дерева температура в зоне очага достигает 1500 градусов. Горящая щепа отдает тепло, образуя дым, необходимый для окуривания полуфабриката.

Но именно из-за этой высокой температуры образуется много побочных веществ — ПАУ (полициклические ароматические углеводороды).

Эти органические компоненты, в основном состоящие из водорода и углевода в свою очередь образуют вредные бензольные соединения. В повседневном лексиконе — угарный газ. Он образуется при сгорании практически всех видов горючих материалов: бензина, угля, газа, древесины. Эти загрязняющие вещества попадают в окружающую среду с отходами транспорта, промышленности, энергетики. Содержащиеся в нем канцерогены и фенолы негативно сказываются на здоровье и, по некоторым данным, могут провоцировать раковые заболевания. Помимо этого, в процессе горения выделяется сажа, абсорбирующая эти ПАУ.

Интересный факт: копченость, приготовленная природным способом, но без соблюдения технологии, даже вреднее покупного деликатеса, сделанного с помощью «жидкого дыма». Особенно это касается продуктов горячего копчения.

Отравлению побочными компонентами дыма или в результате неправильной засолки полуфабриката подвержены дети и люди, имеющие проблемы с пищеварением. В любом случае злоупотреблять ароматным деликатесом нежелательно.
